联想服务器RAID配置步骤
联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想万全服务器的RAID组建步骤全服务器+板载RAID配置方法
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法适用于以下机型的板载sata RAID 配置：T168/468 G2 T220/270 G5 TR350 G6B R510 G5T168/468 G3 T220 G5B TR350 G6C R510 G6T168/468 G4 T220 G5X TR350 G6D R520 G6T168/468 G5 T260/T262 TR350 G6X R520 G6T150 T260 G2 TR350 G7 R520 G6XR150 T260 G3TR280TR280 G2TR280 G3在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
(完整版)联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

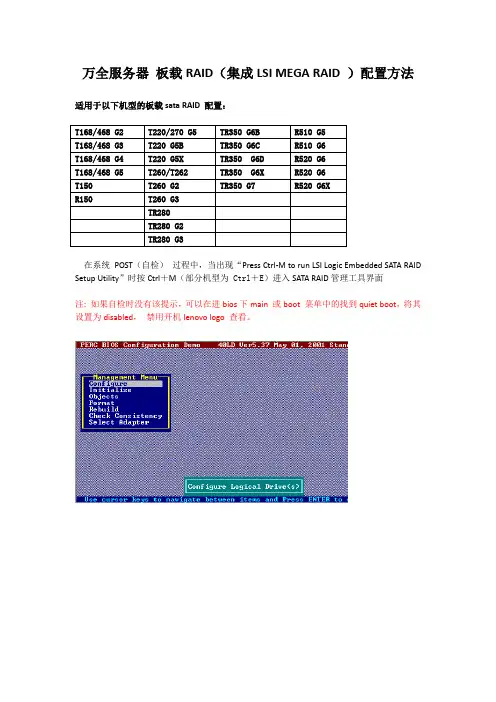

联想(万全服务器)的RAID组建步骤全服务器_板载RAID配置方法1
万全服务器配置方法一、适用于以下机型的板载sata RAID 配置：T168/468 G2 T220/270 G5 TR350 G6B R510 G5T168/468 G3 T220 G5B TR350 G6C R510 G6T168/468 G4 T220 G5X TR350 G6D R520 G6T168/468 G5 T260/T262 TR350 G6X R520 G6T150 T260 G2 TR350 G7 R520 G6XR150 T260 G3TR280TR280 G2TR280 G3在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
二、Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
联想万全服务器的RAID组建步骤全服务器+板载RAID配置方法
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法适用于以下机型的板载sata RAID 配置：T168/468 G2 T220/270 G5 TR350 G6B R510 G5T168/468 G3 T220 G5B TR350 G6C R510 G6T168/468 G4 T220 G5X TR350 G6D R520 G6T168/468 G5 T260/T262 TR350 G6X R520 G6T150 T260 G2 TR350 G7 R520 G6XR150 T260 G3TR280TR280 G2TR280 G3在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
联想(万全服务器)的RAID组建步骤全服务器_板载RAID配置方法1
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法适用于以下机型的板载sata RAID 配置：T168/468 G2 T220/270 G5 TR350 G6B R510 G5T168/468 G3 T220 G5B TR350 G6C R510 G6T168/468 G4 T220 G5X TR350 G6D R520 G6T168/468 G5 T260/T262 TR350 G6X R520 G6T150 T260 G2 TR350 G7 R520 G6XR150 T260 G3TR280TR280 G2TR280 G3在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
(完整版)联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
2021年联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.
欧阳光明（2021.03.07）
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9
步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
联想服务器RAID配置步骤RAID（Redundant Array of Independent Disks，磁盘冗余阵列）是一种将多个硬盘组合起来，以提高容量和数据冗余性的技术。
在联想服务器中，RAID被广泛应用于提供数据保护和系统性能的提升。
本文将为您介绍联想服务器RAID配置的步骤。
一、了解RAID级别RAID有多个级别可供选择，每个级别都有其特定的优势和限制。
在配置RAID之前，您应该了解各个级别并选择最适合您需求的级别。
常见的RAID级别包括RAID 0、RAID 1、RAID 5、RAID 6和RAID 10。
二、检查硬件要求在进行RAID配置之前，确保您的联想服务器满足相应的硬件要求。
这包括主板的RAID控制器、硬盘插槽等。
三、进入服务器BIOS设置界面要配置RAID，您需要进入服务器的BIOS设置界面。
通常情况下，您可以在开机过程中按下特定的按键（例如F2或Delete键）来进入BIOS。
四、找到RAID设置选项一旦进入BIOS设置界面，您需要找到RAID设置选项。
不同的服务器可能会在不同的菜单下，您可以查找"Advanced"、“Storage”或“RAID”等选项。
五、创建RAID卷在RAID设置选项中，您可以创建一个新的RAID卷。
选择该选项后，您将看到一个RAID配置向导或类似的界面。
按照向导的指示来创建RAID卷，并选择所需的RAID级别。
六、配置RAID参数一旦创建了RAID卷，您可以配置一些RAID参数，以满足您的需求。
这些参数可能包括条带大小、读写缓存、校验方法等。
根据您的具体情况进行相应的配置。
七、确认并保存配置在完成RAID参数的配置后，您需要确认并保存配置。
在确认配置之前，系统会提示您数据可能会被删除或格式化，请确保您的数据已经备份。
八、重启服务器完成所有配置并保存后，您需要重启服务器以使配置生效。
在重启过程中，服务器将重新识别新的RAID卷并启动。
联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想万全服务器的RAID组建步骤全服务器 板载RAID配置方法
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
在选择完阵列级别和容量后，将光标移动到Accept后，敲击两下回车键，提示Save Configuration,选择Yes回车保存，至此RAID 1阵列创建完成。
联想万全服务器的RAID组建步骤全服务器 板载RAID配置方法
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。
Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
在选择完阵列级别和容量后，将光标移动到Accept后，敲击两下回车键，提示Save Configuration,选择Yes回车保存，至此RAID 1阵列创建完成。
联想万全服务器的RAID组建步骤全服务器+板载RAID配置方法
万全服务器板载RAID（集成LSI MEGA RAID ）配置方法之答禄夫天创作适用于以下机型的板载sata RAID 配置：在系统 POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M （部分机型为 Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 检查。
Configure-（配置阵列）注意：对阵列以及硬盘操纵可能会导致数据丢失，请在做任何操纵之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（检查或添加阵列）：显示、调整已有阵列配置，或增加阵列。
clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready硬盘，分别敲击空格后，可以看到两块ready的硬盘已经酿成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。
在选择完阵列级别和容量后，将光标移动到Accept后，敲击两下回车键，提示Save Configuration,选择Yes回车保管，至此RAID 1阵列创建完成。
联想服务器RAID配置步骤之欧阳与创编
联想服务器RAID配置步骤时间：2021.03.08 创作：欧阳与
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则
直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可
时间：2021.03.08 创作：欧阳与
欧阳与创编 2021.03.08 欧阳与创编 2021.03.08。
联想服务器RAID配置步骤之欧阳美创编
联想服务器RAID配置步骤
时间：2021.01.01 创作：欧阳美
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第
9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可
时间：2021.01.01 创作：欧阳美。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
