锅炉吊装方案(改)

锅炉吊装方案

--房山西里锅炉集中供热工程

施工单位：

项目负责人：

编制日期：

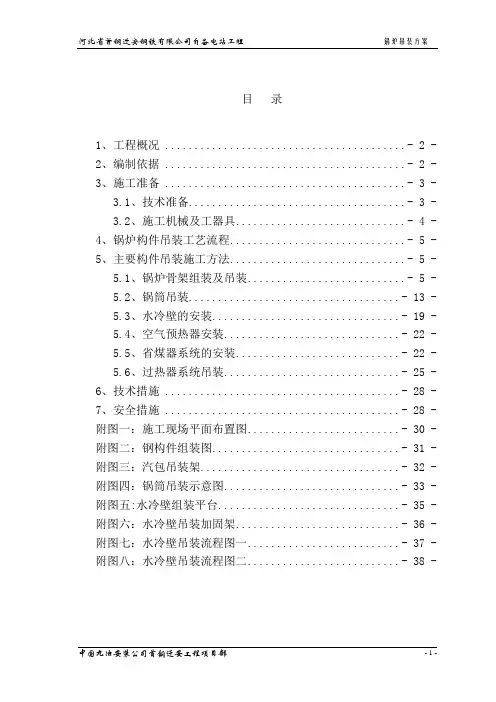

目录

1、工程概况 ......................................... - 3 -

2、编制依据 ......................................... - 3 -

3、施工准备 ......................................... - 4 -

3.1、技术准备..................................... - 4 -

3.2、施工机械及工器具............................. - 4 -

4、锅炉构件吊装工艺流程.............................. - 5 -

5、主要构件吊装施工方法.............................. - 5 -

5.1、锅炉骨架组装及吊装........................... - 5 -

5.2、锅筒吊装.................................... - 13 -

5.3、水冷壁的安装................................ - 17 -

5.4、空气预热器安装.............................. - 22 -

5.5、省煤器系统的安装............................ - 22 -

6、技术措施 ........................................ - 25 -

7、安全措施 ........................................ - 26 -

8、吊装人员 ........................................ - 26 -

房山西里锅炉集中供热工程锅炉由2台QXL35-1.6/130/70-AIII型燃煤锅炉。该锅炉由南通万达股份有限公司设计，是低压(1.6MPa)、低温(130℃)参数、强制循环锅炉，是在该厂成熟产品基础上，根据北京房山市政管委的要求设计而成。

按照工程特点，主要吊装构件的重量为：钢架Z1（正、反）重3458.6kg，Z2（正、反）重为3492.6kg，Z3（正、反）3560.4、Z4（正、反）总重为3436.4㎏，锅筒10161.7㎏；前水冷壁总重为6952.7㎏；后水冷壁总重为7607.8㎏；右侧水冷壁总重为1860.7㎏；左侧水冷壁总重为1861㎏。

2、编制依据

2.1、锅炉厂安装说明书

2.2、锅炉本体安装图纸

2.3、国家现行有关规范和标准：

电力工业部95DT/L5047—95《电力建设施工及验收技术规范》

（锅炉机组篇）

《工业锅炉安装工程施工验收规范》GB50273-98

《电力工业锅炉监察规程》SO167-85

《电力工业锅炉压力容器安全监察规定》电建（1995）36号

《设备安装工程施工及验收规范》JJ231-96

《机械设备安装工程施工及验收通用规范》GB50231-98

3.1、技术准备

3.1.1、划分各专业责任工程师职责，明确个人职责所在，由主任工程师统一对各专业责任工程师统一考核，考核合格后正式上岗。

3.1.2、锅炉本体图纸及相关标准齐全，各专业认真熟悉图纸，做好图纸会审工作和技术交底工作。

3.1.3、做好进度计划图，严格控制各个节点。本工程2台锅炉同时安装，起重设备交叉作业。

3.1.4、所有仪器、仪表、量具及起吊用具经过校验并经有关部门审定后受控于专人负责，并对人员进行培训，合格后方可上岗。

3.2、施工机械及工器具

4、锅炉构件吊装工艺流程

锅炉钢架、平台→右水冷壁→后水冷壁→前水冷壁→→水冷屏→左水冷壁→尾部钢架→预热器→省煤器→下降管

5、主要构件吊装施工方法

5.1、锅炉钢架组装及吊装

锅炉钢架是用来支撑和固定锅炉的骨架，并维持锅炉部件间的相对位置。支撑锅炉的钢架是由立柱、横梁、桁梁和辅助梁组成，锅炉全部的重量都要通过钢架传递到基础上，钢架的安装是其它部件安装和找正的依据。

钢架的检查与校正：钢架组合安装前应进行详细的检查，并做好记录。检查钢架是否齐全，尺寸是否正确，外表有无缺陷等。钢架在运输和堆放过程中，由于碰撞、堆压和垫置的部位不当等而引起弯曲和弯曲变形。对于有弯曲、扭曲和其它缺陷的，在征得锅炉检验部门同意后，并在有可行的措施和方案，必须对缺陷进行校正和处理，方能进行组合安装，此项工作是保证安装质量必须遵循的重要环节。

5.1.1、组装锅炉钢架结构前，应对各单位单独构件进行检查，如果偏差超过下表规定时，应予以修正。

立柱、横梁质量标准单位：mm

5.1.２、立柱、横梁变形的校正：经过详细的测量检查和周密的考虑，尽量采用“冷校”，在采用“热校”时，必须有可靠的措施，对热校温度要控制，不得过烧或急冷。
