各种阀门及管件尺寸
管件尺寸与阀门通径及英寸对照表
管件尺寸与阀门通径及英寸对照表
DN是指管道的公称直径
注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；
四寸管：4英寸：DN100；
De主要是指管道外径
一般采用De标注的，均需要标注成外径X壁厚的形式；
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25×2.5mm
DN25 De32×3mm
DN32 De40×4mm
DN40 De50×4mm
等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
阀门通径(DN)与管径尺寸对照表
阀门通径(DN)与管径尺寸对照表阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。
而阀门口径则需要根据实际参数来计算。
一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
D一般指管道内径d表示混凝土管内直径Φ表示普通圆的直径当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。
如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。
对无缝钢管或者有色金属管道，应标注“外径×壁厚”。
如：Φ107×4，其中Φ可省略。
中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。
对于这类钢管，表示方法为管外径×壁厚。
阀门通径(DN)与管径尺寸对照表,Dn、De、D、d、Φ
阀门通径(DN)与管径尺寸对照表，Dn、De、D、d、Φ2020.2.5众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。
而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。
管道天天见，管径经常念，可是要把Dn、De、D、d、Φ这几个都放在一起......比如：DN200、De200、D200、d200、Φ200一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mm DN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

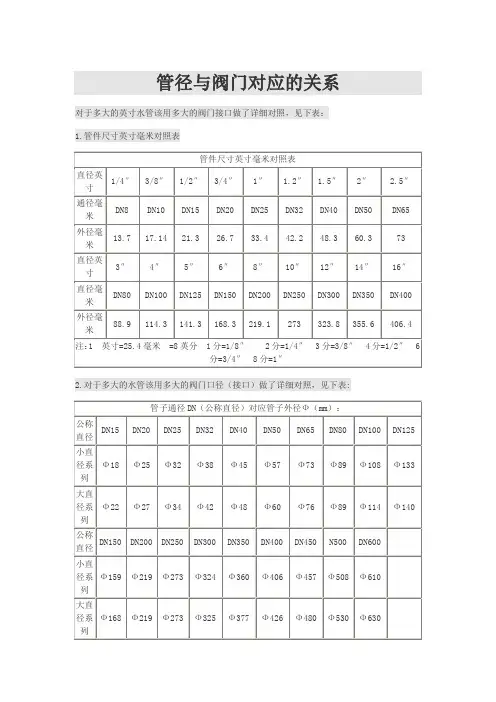

管径与阀门的对应关系
管径与阀门对应的关系对于多大的英寸水管该用多大的阀门接口做了详细对照，见下表：1.管件尺寸英寸毫米对照表管件尺寸英寸毫米对照表直径英1/4″3/8″1/2″3/4″1″ 1.2″ 1.5″2″ 2.5″寸通径毫DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 米外径毫13.7 17.14 21.3 26.7 33.4 42.2 48.3 60.3 73米直径英3″4″5″6″8″10″12″14″16″寸直径毫DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 米外径毫88.9 114.3 141.3 168.3 219.1 273 323.8 355.6 406.4米注：1 英寸=25.4毫米=8英分1分=1/8″2分=1/4″3分=3/8″4分=1/2″6分=3/4″8分=1″2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:管子通径DN（公称直径）对应管子外径Ф（mm）：公称DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 直径小直径系Ф18 Ф25 Ф32 Ф38 Ф45 Ф57 Ф73 Ф89 Ф108 Ф133 列大直Ф22 Ф27 Ф34 Ф42 Ф48 Ф60 Ф76 Ф89 Ф114 Ф140 径系列公称DN150 DN200 DN250 DN300 DN350 DN400 DN450 N500 DN600直径小直Ф159 Ф219 Ф273 Ф324 Ф360 Ф406 Ф457 Ф508 Ф610径系列大直Ф168 Ф219 Ф273 Ф325 Ф377 Ф426 Ф480 Ф530 Ф630径系列公称直径DN700 DN800 DN900 DN1000 DN1200 DN1400 DN1600 N1800 DN2000 直径系列Ф720 Ф820 Ф920 Ф1020 Ф1220 Ф1420 Ф1620 Ф1820 Ф20203.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表管子通径DN（公称直径）对应管子外径Ф（mm）压力匹配管子外径公称压力匹配管子外径大外径系列外径小外径系列外径大外径系列外径小外径系列外径DN15 Φ22 Φ18 DN125 Φ140 Φ133 DN20 Φ27 Φ25 DN150 Φ168 Φ159 DN25 Φ34 Φ32 DN200 Φ219 Φ219 DN32 Φ42 Φ38 DN250 Φ273 Φ273 DN40 Φ48 Φ45 DN300 Φ324 Φ325 DN50 Φ60 Φ57 DN350 Φ356 Φ377 DN65 Φ76 Φ73 DN400 Φ406 Φ426 DN80 Φ89 Φ89 DN450 Φ457 Φ480 DN100 Φ114 Φ108 DN500 Φ508 Φ530。
管件尺寸表
管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。
管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。
在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。
阀门通径(DN)与管径尺寸对照表
众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。
而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。
管道天天见，管径经常念，可是要把Dn、De、D、d、Φ 这几个都放在一起比如：DN200、De200、D200、d200、Φ200蒙圈了吗？请告诉我你是不是学渣！！！一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
下面来给大伙区分区分这些“dddddd”的区别~DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
阀门通径(DN)与管径尺寸对照表
阀门通径（DN）与管径尺寸对照表阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径（外径）配多大的阀门。
而阀门口径则需要根据实际参数来计一般来说，管子的直径可以分为外径（ De）,内径（D）,公称直径（DN。
DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径 DN表示管径时，应有公称直径 DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC管等管材，应标注公称直径“DN （女口 DN15.DN20De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN De两种标注方法如下：DN20 De25 × 2.5mmDN25 De32 × 3mmDN32 De40 × 4mmDN40 De50 × 4mm我们习惯于使用 DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
D一般指管道内径d表示混凝土管内直径①表示普通圆的直径当然了，①还能表示管材的外径，但是此时应该在其后面乘以壁厚。
女口：①25× 3,表示外径为25mm壁厚为3mm的管材。
对无缝钢管或者有色金属管道，应标注“外径×壁厚”。
如：①107 × 4,其中①可省略。
中国、ISo和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。
对于这类钢管，表示方法为管外径×壁厚。
阀门通径(DN)与管径尺寸对照表,Dn、De、D、d、Φ 不再乱!
阀门通径(DN)与管径尺寸对照表，Dn、De、D、d、Φ不再乱！众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。
而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。
管道天天见，管径经常念，可是要把Dn、De、D、d、Φ这几个都放在一起......比如：DN200、De200、D200、d200、Φ200一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
下面来给大伙区分区分这些“dddddd”的区别~DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25× 2.5mmDN25 De32×3mm DN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
