防辐射混凝土施工方案

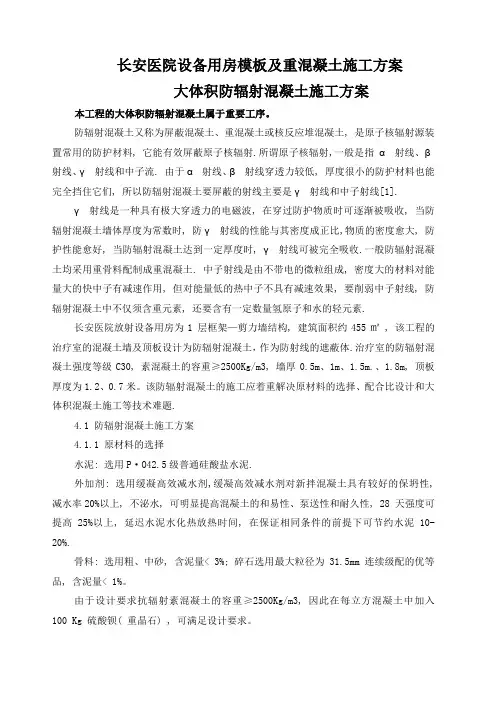

长安医院设备用房模板及重混凝土施工方案大体积防辐射混凝土施工方案本工程的大体积防辐射混凝土属于重要工序。

防辐射混凝土又称为屏蔽混凝土、重混凝土或核反应堆混凝土, 是原子核辐射源装置常用的防护材料，它能有效屏蔽原子核辐射.所谓原子核辐射，一般是指a射线、B射线、丫射线和中子流.由于a射线、B射线穿透力较低，厚度很小的防护材料也能完全挡住它们，所以防辐射混凝土要屏蔽的射线主要是丫射线和中子射线[1].

丫射线是一种具有极大穿透力的电磁波，在穿过防护物质时可逐渐被吸收，当防辐射混凝土墙体厚度为常数时，防丫射线的性能与其密度成正比，物质的密度愈大，防护性能愈好，当防辐射混凝土达到一定厚度时，丫射线可被完全吸收.一般防辐射混凝土均采用重骨料配制成重混凝土. 中子射线是由不带电的微粒组成, 密度大的材料对能量大的快中子有减速作用, 但对能量低的热中子不具有减速效果, 要削弱中子射线, 防辐射混凝土中不仅须含重元素, 还要含有一定数量氢原子和水的轻元素.

长安医院放射设备用房为1层框架一剪力墙结构，建筑面积约455卅,该工程的治疗室的混凝土墙及顶板设计为防辐射混凝土，作为防射线的遮蔽体. 治疗室的防辐射混凝土强度等级

C30,素混凝土的容重》2500Kg/m3,墙厚0.5m、1m 1.5m.、1.8m,顶板厚度为1.2 、0.7 米。该防辐射混凝土的施工应着重解决原材料的选择、配合比设计和大体积混凝土施工等技术难题.

4.1防辐射混凝土施工方案

4.1.1原材料的选择

水泥：选用P • O42.5级普通硅酸盐水泥.

外加剂: 选用缓凝高效减水剂, 缓凝高效减水剂对新拌混凝土具有较好的保坍性, 减水率20%以上, 不泌水, 可明显提高混凝土的和易性、泵送性和耐久性, 28 天强度可提高25%以上, 延迟水泥水化热放热时间, 在保证相同条件的前提下可节约水泥10- 20%.

骨料：选用粗、中砂, 含泥量＜ 3%; 碎石选用最大粒径为31.5mm 连续级配的优等品, 含泥量＜ 1%。

由于设计要求抗辐射素混凝土的容重》2500Kg/m3,因此在每立方混凝土中加入100 Kg 硫酸钡（重晶石） , 可满足设计要求。

4.1.2防辐射混凝土的配合比设计

防辐射混凝土的密度越大，其屏蔽效果越好，故配合比设计时应优先考虑混凝土的表观密度和密实程度，再考虑强度和施工工艺.配合比必须满足下列要求：

(1)选用骨料密度要大；

(2)混凝土的水泥用量不宜过大，水泥用量过多时，其容重则下降；

(3)水灰比控制在0.4〜0.5之间；

(4)考虑防辐射混凝土骨料的比重较大，

混凝土易分层，为避免因骨料重而引起骨

料离析,坍落度不能太大,出机混凝土坍落度应控制在180土20mm该抗辐射混凝土施工,采用商品泵送混凝土.混凝土强度等级为C30,坍落度160〜200mm,砂率为35%,混凝土的配合比为水泥：砂：卵石：粉煤灰：矿粉：水：UNF-MC型缓凝高效减水剂

=1:2.8:0.6:5.2:0.3:0.12:0.64:0.05, (每立方米混凝土加入150Kg重晶石)施工过程中，

测定砂、石的含水率，及时调整配合比.

4.1.3施工缝的留设

防辐射混凝土施工缝的设置是重要的一环，为保证混凝土的抗辐射效果，本工程墙体和顶板一次性整体浇筑，不留置施工缝，只考虑基础筏板施工完毕与墙体之间有水平施工缝，该水平施工缝如下图所示：

4.2大体积混凝土的施工

421模板工程

(1)对1.2m厚的顶板,立杆采用间距为450 X 450mm的钢管支撑,板底铺18mm厚的竹胶板把板荷载均匀传递到下层方木上。

(2)砼墙采用加密© 16对拉螺栓；外侧模板的架管采用满堂架水平对撑、剪刀撑等

形式把剪力墙上的侧压力传递到水平方向剪力墙及框架梁和柱、地梁上•由于架管太多，

为了保证墙和板的断面尺寸，在架管的端部采用了可调支撑，这样也能保证架管和墙面充分接触.

(3)为了防止支撑结构局部突然失稳，增加了斜撑和剪刀撑的数量和纵横两面支撑连接，形成了一个含有多个多余约束的超静定结构体系.

4.2.2混凝土工程

4.2.2.1混凝土施工配合比

本工程用C30凝土施工配合比

4.2.2.2、大体积混凝土热工计算

4.2.2.2.1大体积混凝土温度监测

4.2.2

选用北京市建筑研究院便携式建筑电子测温仪JDC-2。

4.2.2

系统采用电感方式，能定时在线监测各测点温度，并跟踪记录，测量数据及其变化趋势以图表两种方式实时显示。

4.2.2

在顶板平面共布置五个点，每一个点上下布置三个测温探头，见下图。

在1.8米厚墙各布置一个测温点，每个点上布置四个测温探头，见下图：

1.2米厚顶板测温点与测温线的长度

1.8米厚墙测温点与测温线的长度

4.222.1.4测温实施计划

基础测温成立测温小组，测温前要经过专业培训。测温管安装时位置应准确，并与钢

筋及固定架绝热。

在浇筑期间，每隔两小时测温-次，在浇筑完毕后3天内，每两小时测温-次。

4- 7天每四小时一次

8- 14天每八小时—次

砼入模温度每工作班不少于三次。大气温度每天不少于四次。

测温人员要对测温工作高度重视，责任心强，精心工作，严禁偷懒，认真做好测温记录。在测温期间，如果发现温控超过指标，应以保温为基本点，采用加盖草袋等措施，并向有关人员及时报告。

内表温差温控指标表

42222、大体积混凝土热工计算:

大体积混凝土因体积较大，由水化热引起混凝土内部的最高温度与外界气温之差相当 大，为了保证混凝土的质量，应预先进行热工计算判断温度之差，以便制定相关措施。因 所用的混凝土配合比是在浇筑时取得，此热工计算所用的各项参数为 C30混凝土的配合比, 以期预算混凝土的内部温度与表面温度之差大致是否在 25C 以内，以决定是否采取其它的

施工措施。

施工期时置夏季，日平均气温按 20 C 考虑。

4.2.218 C ） 4.2.2

使用商品混凝土，故TI = Tc =18 C

4.2.2

T j = T c + (T q - T c ) • (A 1+ A 2+ A 3 + ……A)计算。 T j ----混凝土浇筑温度「C) T c ----混凝土拌合温度「C) T q ----室外平均气温(C )

A 1+ A 2+ A 3 +……A----温度损失系数，其值按下列考虑:

贝UX A= A 1+ A 2+ A a + A 4+ A 5+ A 6= 0.229

Tj=18+( 20 — 18 ) X 0.167 =18.3 C 4.2.2

混凝土在凝固过程中3d 时水化热温度最大，故计算龄期 3d 的绝热温升。混凝土浇筑 层厚度为1.2m ，假定结构四周没有任何散热和热损失的情况下，水泥水化热全部转化成温 升后的温度值。而混凝土的最终绝热温升是与水泥用量、水泥品种、混凝土的热学性能有 关，可按下式计算:

T n =m?Q/c?p+m/50

1） 混凝土装卸每次A=0.032 2） 混凝土运输时A=B ・T ,

3） 浇筑过程中A= 0.003 T , 装料

A

商混运输暂估30min

A

浇捣 15mi n: A 为运输时间(min )，B 取0.0042

为浇筑时间(min )

1

= 0.032

2

=0.0030 X 30=0.090

6= 0.003 X 15 = 0.045
