任务1 绘制通信工程平面图
• 5.字体及写法 • 图中书写的文字(包括汉字、字母、数字、代号等)均应字体工整、笔
画清晰、排列整齐、间隔均匀，其书写位置应根据图面妥善安排，文 字多时宜放在图的下面或右侧。 • 文字内容从左向右横向书写，标点符号占一个汉字的位置。中文书写 时，应采用国家正式颁布的简化汉字，字体宜采用长仿宋体。 • 文字的字高，应从3.5, 5, 7, 10, 14, 20(单位:mm)系列中选用。图样 及说明中的汉字，宜采用长仿宋字体，宽度与高度的关系宜符合表13的规定。
上一页 下一页 返回
任务1 绘制通信工程平面图
• (一)通信工程制图的总体要求 • (1)根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表
达手段，以便完整地表述主题内容。当几种手段均可达到目的时，应 采用简单的方式。 • (2)图面应布局合理、排列均匀、轮廓清晰，便于识别。 • (3)应选取合适的图线宽度，避免图中的线条过粗或过细。 • (4)正确使用国标和行标规定的图形符号。派生新的符号时，应符合 国标图形符号的派生规律，并应在适合的地方加以说明。 • (5)在保证图面布局紧凑和使用方便的前提下，应选择适合的图纸幅 面，使原图大小适中。
• 通信工程制图就是将图形符号、文字符号按不同专业的要求画在一个 平面上，使工程施工技术人员通过阅读图纸就能够了解工程规模、工 程内容，统计出工程量及编制工程概预算。只有绘制出准确的通信工 程图纸，才能对通信工程施工具有正确的指导意义。因此，通信工程 技术人员必须掌握通信制图的方法。
上一页 下一页 返回
任务1 绘制通信工程平面图
• 5.字体及写法 • 图中书写的文字(包括汉字、字母、数字、代号等)均应字体工整、笔
画清晰、排列整齐、间隔均匀，其书写位置应根据图面妥善安排，文 字多时宜放在图的下面或右侧。 • 文字内容从左向右横向书写，标点符号占一个汉字的位置。中文书写 时，应采用国家正式颁布的简化汉字，字体宜采用长仿宋体。 • 文字的字高，应从3.5, 5, 7, 10, 14, 20(单位:mm)系列中选用。图样 及说明中的汉字，宜采用长仿宋字体，宽度与高度的关系宜符合表13的规定。
上一页 下一页 返回
任务1 绘制通信工程平面图
• (一)通信工程制图的总体要求 • (1)根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表
达手段，以便完整地表述主题内容。当几种手段均可达到目的时，应 采用简单的方式。 • (2)图面应布局合理、排列均匀、轮廓清晰，便于识别。 • (3)应选取合适的图线宽度，避免图中的线条过粗或过细。 • (4)正确使用国标和行标规定的图形符号。派生新的符号时，应符合 国标图形符号的派生规律，并应在适合的地方加以说明。 • (5)在保证图面布局紧凑和使用方便的前提下，应选择适合的图纸幅 面，使原图大小适中。
• 通信工程制图就是将图形符号、文字符号按不同专业的要求画在一个 平面上，使工程施工技术人员通过阅读图纸就能够了解工程规模、工 程内容，统计出工程量及编制工程概预算。只有绘制出准确的通信工 程图纸，才能对通信工程施工具有正确的指导意义。因此，通信工程 技术人员必须掌握通信制图的方法。
通信监理工程师培训教材-第八章 第三节 通信线路工程质量控制
第三节通信线路工程质量控制一、通信线路工程勘察设计的特殊要求（一）勘察过程应注意的问题1.通信线路路由的选择应注意：（1）必须实地查勘，收集相关资料，经过多方案技术经济比较，选择合理的线路布局和路由；（2）应选取短直、安全、固定、敷设和维护方便的路由，避免走回头线；（3）要充分考虑原有通信管道、通信杆路、通信光、电缆设备的合理利用，以及将来扩建、调整和割接工作的方便，把线路组成一个灵活、稳定而又经济的网络；（4）选择的线路路由应符合城建和土地部门的规定。
同时应考虑路由建筑技术的各种条件，保证技术上的可靠性和经济合理性。
2.通信杆路的确定应注意：（1）在野外应尽量取直，减少角杆，特别避免不必要的迂回和 S弯；杆路在城镇应随街道形状立杆，不应强取直线、往返穿越街道。
避免在狭窄曲折的街道上设置杆路；（2）应尽量减少与高压输电线穿越、平行和接近，以保证通信和施工、维护人员的安全；（二）设计过程应注意的问题1.架空杆路设计1.架空杆路与其他管线、建筑物、树木等净距应符合本地通信线路工程设计规范和长途通信光缆工程设计规范的规定。
2.角杆和终端杆的位置，应考虑有无设置拉线和撑杆的地方和能否满足技术要求。
3.在跨越河流、山谷或其他障碍物当杆距在轻、中负荷区超过100～150m，重、超重负荷区超过80～100m时应设置长杆档飞线跨越。
长杆档跨越装置应根据现场的气象条件、地质土壤和杆线荷载情况，核算杆线强度，并绘制跨越断面施工图和辅助吊线垂度表。
线路负荷区的划分,应根据气象条件按表 8-3-1确定。
表 8-3-1 划分线路负荷区的气象条件注：1、冰凌的密度为 0.9g/cm 3,如果是冰霜混合体，可按其厚度的 1/2折算为冰厚。
2、昀大风速应以气象台自动记录10分钟的平均昀大风速为计算依据。
3、本表摘自《长途通信光缆线路工程设计规范》YD 5102-2005表6.6.11.电杆应避免在以下地点设立：2.)有碍交通、影响市容或影响主要公共建筑物立面美观；3.)在河流岸边容易遭到冲刷或坍塌的地段；4.)电杆的位置有可能损害地面或地下建筑物、设施时。
第8章 通信建设工程绘图与案例解析

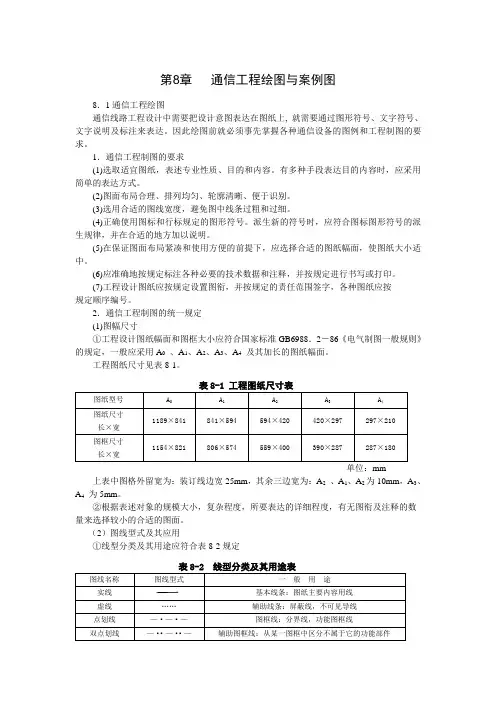

第8章通信工程绘图与案例图8．1通信工程绘图通信线路工程设计中需要把设计意图表达在图纸上, 就需要通过图形符号、文字符号、文字说明及标注来表达。
因此绘图前就必须事先掌握各种通信设备的图例和工程制图的要求。
1．通信工程制图的要求(1)选取适宜图纸，表述专业性质、目的和内容。
有多种手段表达目的内容时，应采用简单的表达方式。
(2)图面布局合理、排列均匀、轮廓清晰、便于识别。
(3)选用合适的图线宽度，避免图中线条过粗和过细。
(4)正确使用图标和行标规定的图形符号。
派生新的符号时，应符合图标图形符号的派生规律，并在合适的地方加以说明。
(5)在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使图纸大小适中。
(6)应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
(7)工程设计图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。
2．通信工程制图的统一规定(1)图幅尺寸①工程设计图纸幅面和图框大小应符合国家标准GB6988．2－86《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。
工程图纸尺寸见表8-1。
上表中图格外留宽为：装订线边宽25mm，其余三边宽为：A2、A1、A2为10mm，A3、A4为5mm。
②根据表述对象的规模大小，复杂程度，所要表达的详细程度，有无图衔及注释的数量来选择较小的合适的图面。
（2）图线型式及其应用①线型分类及其用途应符合表8-2规定②图线的宽度一般从以下系列中选用；0.25，0.35，0.5，0.7，1.0，1.4mm③通常只选用两种宽度图线。
粗线的宽度为细线宽度的两倍，主要图线采用粗线，次要图线采用细线。
④使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明。
⑤细实线是最常用的线条。
指引线、尺寸标注线应使用细实线。
⑥当需要区分新安装的设备时，则粗线表示新建，细线表示原有设施，虚线表示规划预留部分。
通信管道制图与图例
4.1.3 通信线路工程常用图例
表4-10
序号
标准
6
7
※
8
※
9 10 ※
光（电）缆敷设（2）
图形符号
说明
水底光缆（GYTA53-24D表示24 芯单模GYTA53 型光缆，120 表示光缆长度120m，原有用细线表示，新设用粗线表示）
新设槽道光缆（GYTA-24D表示24 芯单模GYTA型光缆，120 表示光缆长度120m）
精选ppt
36
4.1.3 通信线路工程常用图例
表 4-10
序号
标准
1
2
3
4 5
光（电）缆敷设（1）
图形符号
说明
光缆或光纤的一般符号
光在大气中的传输通道
架空光缆（GYTA-24D 表示 24 芯单模 GYTA 型光缆，1200 表示光缆长度 1200m，P1，P20 表示架空光缆的起止杆号， 原有用细线表示，新设用粗线表示）
精选ppt
3

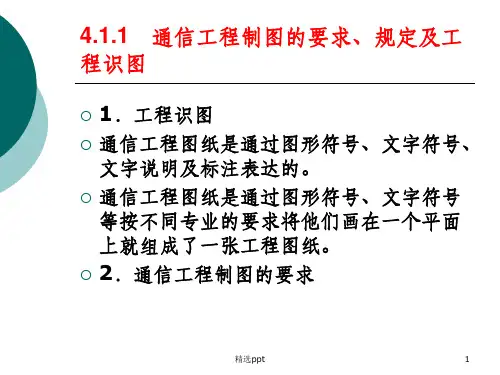

4.1.1 通信工程制图的要求、规定及工 程识图
