c30P6抗渗混凝土配合比设计.doc
抗渗混凝土配合比设计样本
C30P6 混凝土配合比设计( 夏季)一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、和易性良好, 无泌水、无离析现象,易泵送, 易施工。
4、28天抗压强度符合强度评定标准(GB/T50107- )。
二、原材料要求水泥: P.O42.5级;砂: 混合中砂, 属Ⅱ区颗粒级配;碎石贾峪5～25mm连续粒级;掺合料: II级粉煤灰;掺合料: S95级。
外加剂: 高效减水剂;膨胀剂:水: 地下饮用水。
三、计算步骤1、确定混凝土配制强度( ƒcu ,0)依据JGJ55- 表4.0.2标准差σ质的规定, C30混凝土5.0 MPa。
则C30混凝土的配制强度为: ƒcu ,0 = 30+1.645×5.0 =38.2MPa2、计算水胶比( 1) 计算水泥28天胶砂抗压强度值fce =γcfce = 1.16 × 42.5 = 49.3MPa(2)计算胶凝材料28天胶砂抗压强度值fb = γf fce = 0.74×1.0×49.3 = 36.48MPa(粉煤灰掺量21%, 矿粉掺量18%)(3)计算水胶比W/B=αafb/(fcu,0+αaαbfb)=0.53x36.48/(38.2+0.53x0.20x36.48)=0.463、确定用水量( m wo)依据JGJ55- 第5.2.1条规定, 用水量可依表5.2.1-2选取, 取用水量为210kg。
由于高效减水剂减水剂率为18%, 则试验单方混凝土用水量取175kg。
4、确定胶凝材料用量mbo =175/0.46=380.4㎏/m3 取值mbo =380㎏/m35、确定掺合料用量( m fo)依据JGJ55- 表3.0.5-1和5.1.3的规定粉煤灰掺量取21%,则每立方m fo =380×0.21=79.8㎏/m3 取值m fo=80kg依据JGJ55- 表3.0.5-1和5.1.3的规定矿粉掺量取18%,则每立方m fo =380×0.18=68.4㎏/m3取值m fo=70kg6、确定水泥用量( m c)。
C30P6混凝土配合比设计(带计算公式)
施工 塌落度：180±20mm 要求 适用温度:5-35℃
拌和及捣固方法:机械 输送方式:泵送
水胶比:0.45
砂率:43%
fcu.0≥fcu.k+1.645σ
配
材料名称
水
合
比
每m3用量（kg）
173
水泥 310
细集料1 156
细集料2 625
粗集料 外加剂1 外加剂2 粉煤灰
1040
6.7
23
73.0
普通混凝土配合比设计报告
委托单位
委托日期
工程名称 设计等级
C30P6
委托编号 报告日期
施工部位
依据标准
JGJ55-2011
水泥
产厂： 品种及强度等级:P.O42.5R
注册商标: 实测3d强度:30.2（MPa)
品种:天然砂
产地:
细度模数:1.7
含泥量:2.2（%)
细集料1
表观密度:2670（kg/m³)
重量比
0.56
1.00
0.50
2.02
3.35
0.02
0.07
0.24
1、材料应严格过称。 备 注 2、本配合比所用砂、石为风干状态，用水量可随现场砂、石实际含水率做调整。
签发：
审核：
检测：
堆积密度:1530（kg/m³)
空隙率:43(%)
原
品种:机制砂（0-4.75mm）
产地:
细度模数:2.7 含粉量:4.2(%)
细集料2
材
表观密度:2680（kg/m³)
堆积密度:1580（kg/m³)
空隙率:41(%)
料
品种:碎石﹙5-31.5mm﹚ 产地:乐山
C30混凝土配合比(完整资料).doc

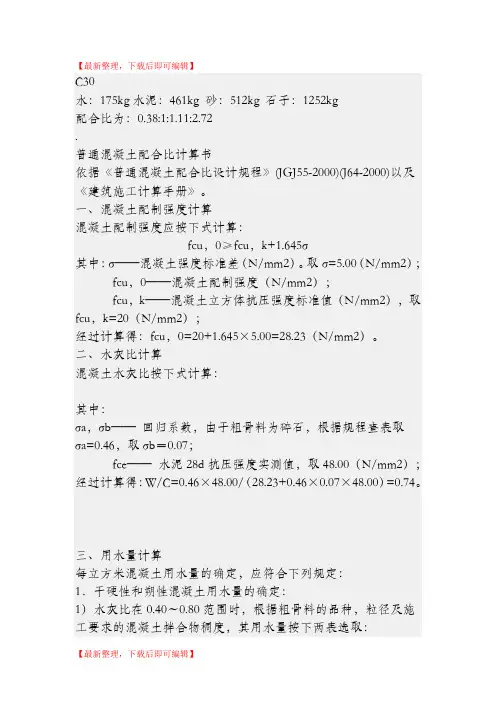

【最新整理，下载后即可编辑】C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。
取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。
c30P6抗渗混凝土配合比设计之欧阳与创编
C30P6 混凝土配合比设计（夏季）一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、和易性良好，无泌水、无离析现象,易泵送，易施工。
4、28天抗压强度符合强度评定标准(GB/T50107-2010)。
二、原材料要求水泥：P.O42.5级；砂：混合中砂，属Ⅱ区颗粒级配；碎石贾峪5～25mm连续粒级；掺合料： II级粉煤灰；掺合料：S95级。
外加剂：高效减水剂；膨胀剂:水：地下饮用水。
三、计算步骤1、确定混凝土配制强度（ƒcu ,0）依据JGJ55-2011表4.0.2标准差σ质的规定，C30混凝土5.0 MPa。
则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0 =38.2MPa2、计算水胶比（1）计算水泥28天胶砂抗压强度值fce =γcfce = 1.16 × 42.5 = 49.3MPa(2)计算胶凝材料28天胶砂抗压强度值fb = γffce = 0.74×1.0×49.3 = 36.48MPa(粉煤灰掺量21%，矿粉掺量18%)(3)计算水胶比W/B=αafb/(fcu,0+αaαbfb)=0.53x36.48/(38.2+0.53 x0.20x36.48)=0.463、确定用水量（m wo）依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，取用水量为210kg。
由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg。
4、确定胶凝材料用量mbo =175/0.46=380.4㎏/m3取值mbo =380㎏/m3 5、确定掺合料用量（m fo）依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%，则每立方m fo =380×0.21=79.8㎏/m3取值m fo=80kg 依据JGJ55-2011表3.0.5-1和5.1.3的规定矿粉掺量取18%，则每立方m fo =380×0.18=68.4㎏/m3取值m fo=70kg6、确定水泥用量（m c）m c =380-80-70=230㎏/m37. 计算减水剂用量选取掺量为1.9%，得：.m a1 = m b o ×0.019 =7.22㎏/m38、计算膨胀剂用量膨胀剂用量= m boβP=380×6%=23㎏/m39、确定掺膨胀剂后胶凝材料用量: m c o=230-230×0.06=216 kg /m3m fo=80-80×0.06=75 kg /m3m fo=70-70×0.06=66kg /m310、确定砂率依据JGJ55-2011第5.4.2.3的规定，因使用人工砂，所以砂率取值为45%。
C30砼配合比设计说明
C30砼配合比设计说明一、设计依据1、《普通砼配合比设计规程》JGJ-20002、根据铁路混凝土耐久性设计暂行规定，铁建设[2005]157号3、施工图纸二、设计要求采用搅拌站集体拌合，砼运输车运输。
1、设计强度等级C30砼。
2、坍落度要求100～150mm3、砼耐久性设计要求：T1环境电通量(56d)不大于1000C，砼最大碱含量不大于3.0kg/m3，氯离子含量不大于胶凝材料总量0.10%。
三、使用原材料砼中各种原材料符合铁路混凝土耐久性设计暂行规定的要求1、水泥：陕西商洛尧柏秀山水泥有限公司“秀山”牌普通低碱水泥P.O42.52、砂：营盘砂场3、碎石：营盘碎石场4、粉煤灰：西安灞桥热电厂5、减水剂：北京市成城交大建材有限公司CC-AI6、水：生活用水7、材料总碱含量：243×0.36%+104×1.26%×1/6+3.47×1.20%+156×0.000085%=1.14kg/m3该含量小于3kg/m3四、配合比计算1、试配强度：σ=30+1.645×4.5=37.42、水胶比：W/C=(0.46×42.5)/(37.4+0.46×0.07×42.5)3、砂率选用：38%4、用水量:选用156kg/m35、水泥用量： 347kg/m38、减水剂按水泥用量的3.47%9、材料用量确定：假定砼容重为：2380kg/m3S0+G0=2380-347-156=1877kg/m3S0=713kg/m3 G0=1164kg/m3 W=156kg/m3β=3.47kg/m3粉煤灰掺量为：30% F0=MS×F%=347×30%=104kgMC0= MC0- F0=347-104=243kg基准配合比：243：695：1138：156:104：3.47实测容重为：2390 kg/ m3在基准配合比的基础上，水胶比上下调整0.05上调配合比为：C=312kg/ m3 S=727kg/ m3 G=1185kg/ m3W=156kg/ m3β=3.12kg/ m3F0=M0×F%=312×30%=94kgMC0= MC0- F0=312-94=218kg配合比为: 218:708：1159：156：94：3.12实测容重:2370 kg/ m3下调配合比为：C=390kg/ m3 S=697kg/ m3 G=1137kg/ m3W=156kg/ m3β=3.9kg/ m3F0=M0×F%=390×30%=117kgMC0= MC0- F0=390-117=273kg配合比为: 273:679：1111：156：117：3.9实测容重:2380 kg/ m3五、根据28d抗压强度选定配合比为推荐配合比C=243kg/ m3 S=695kg/ m3 G=1138kg/ m3 W=156kg/ m3 F=104kg/ m3β:3.47kg/ m3。
c30p6抗渗标准
c30p6抗渗标准
C30P6抗渗混凝土是一种具有抗渗性能的混凝土。
其中，C30表示混凝土的强度等级，P6表示混凝土的抗渗等级。
抗渗混凝土主要用于承受压力和渗透作用的工程结构，如地下室、水池等。
C30P6抗渗混凝土的具体标准如下：
1. 水泥：采用4
2.5级普通硅酸盐水泥或硅酸盐水泥，水泥用量不小于461kg/m³。
2. 骨料：采用级配良好的碎石或砾石，最大粒径不宜大于40mm。
3. 砂：采用中砂，细度模数在2.3-3.0之间，含泥量不大于5%。
4. 粉煤灰：采用二级及以上粉煤灰，掺量可根据具体工程需求调整。
5. 外加剂：根据工程需求选择合适的外加剂，如减水
剂、防冻剂、缓凝剂等。
6. 膨胀剂：根据设计要求，添加适量的微膨胀剂，以提高混凝土的抗渗性能。
7. 水：混凝土拌合水应符合饮用水标准。
8. 配合比：C30P6抗渗混凝土的配合比为：水：175kg，水泥：461kg，砂：512kg，石子：1252kg，配合比为：0.38:1:1.11:2.72。
9. 施工工艺：混凝土浇筑时，应采用捣实工艺，保证混凝土的密实度。
在施工过程中，应注意控制混凝土的塌落度，以保证混凝土的抗渗性能。
10. 养护：混凝土浇筑后，应进行适当的养护，以确保混凝土的强度和抗渗性能。
常见的养护方法包括湿润养护、覆盖养护和蒸汽养护等。
通过以上标准和工艺，C30P6抗渗混凝土能满足一般工程抗渗要求。
但在实际工程中，还需根据具体设计要求和环境条件，调整配合比和施工工艺。
C30防水混凝土配合比设计
C30防水混凝土配合比设计（含计算过程）C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1.假定C30防水混凝土容重为2400kg/ m3。
2.确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3.计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
4.确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。
5.确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36.计算砂率SP=K（PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。
2. 确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
C30混凝土配合比设计举例（仅供参考）
C30混凝土配合比设计举例（仅供参考）设计要求：C30混凝土，坍落度T=240，抗渗等级P10，抗冻D50。
原材料参数：P·S42.5水泥，R C=49MPa，细度0.08mm方孔筛筛余3%，需水量W=29水泥和粉煤灰的比表面积：S c=320m2/kg，S F=150m2/kg水泥和粉煤灰的密度：ρC=2.85×103kg/m3ρF=1.8×103kg/m3粉煤灰需水量比:βF=1.05粉煤灰活性系数:α2=0.67外加剂减水率: n=15%砂子：紧密堆积密度1850kg/m3，含石率7%，含水率2%石子：堆积密度1650kg/m3，空隙率41.5%，吸水率2%，表观密度2820kg/m3式中=30（MPa）=4（MPa）。
=30+1.645×4=36.5（MPa）；2 水泥标准稠度浆强度σc的计算由于配制设计强度等级的混凝土选用的水泥是确定的，在基准混凝土配比计算时取水泥为唯一胶凝材料，则σc的取值等于水泥标准砂浆的理论强度值σc，计算如下：（1）水泥在标准胶砂中体积比的计算公式标准砂ρS0=2700 kg/m3，水ρW0=1000 kg/m3，水泥ρC0==2.85×103kg/m3，代入已知数V C0=(450÷2850)÷(450÷2850+1350÷2700+225÷1000)=0.157÷(0.157+0.500+0.225)=0.157÷0.883=0.178（2）水泥水化形成的强度计算公式水泥实测强度值为R28=49MPa，代入公式：σ0=49÷0.178=2753 水泥基准用量的确定根据多组分混凝土理论和配合比设计石子填充模型，代入原材料参数求得标准稠度水泥浆的表观密度值，具体公式如下：式中: W0=29（kg），ρC0=2850（kg/m3）代入数据计算：ρ0=2850×（1+29÷100）÷（1+2850×29÷100000）=2013（kg/m3）；每兆帕混凝土对应的水泥浆质量由下式计算，其单位为kg/MPa，具体公式如下：式中: ρ0=2013σ0=253C=2013÷275=7.3（kg/MPa）配制强度为f cu，p=36.5的混凝土基准水泥用量为C01：=7.3×36.5=2674 胶凝材料的分配由于本设计中C30混凝土只使用水泥和粉煤灰，配比计算C01小于300kg，需要用一部分的低活性的粉煤灰等活性替换水泥，不考虑填充效应。
C30防水微膨胀混凝土配合比设计报告
C30（S6）防水混凝土配合比设计报告一、设计依据:1、普通混凝土配合比设计规程（JGJ55-2011）2、《汽车加油加气站设计和施工规范》（GB50156-2002C2006版）3、现代混凝土配合比设计手册（张应力主编人民交通出版社出版）4、补偿收缩混凝土应用技术规程（JGJ/T 178-2009）5、中石化惠水城南加油站工程施工图设计二、工程要求:1、强度等级：C30（S6）2、拌合方法：机械3、坍落度：120-160mm4、部位：油罐池自防水钢筋砼底板三、试验目的:通过试验，确定该配合比的材料和最佳配合比例。
四、材料选用：1、水泥：采用贵州豪龙水泥厂生产的“豪龙”牌P.C42.5水泥2、粗集料：采用惠水县城南鸡肠坡石料厂生产的碎石，粒径2.36-31.5mm。
3、细集料：采用惠水鸡肠坡石料厂生产的中砂，通过该砂各项技术测定，均满足C30砼用砂要求。
4、水：自来水，符合砼用水要求。
5、高效减水剂：采用武汉武钢实业浩源化工有限公司生产的“浩源”牌FDN-1型高效减水剂。
（掺量为0.9%）6、膨胀剂：采用山西黄河外加剂厂生产的“黄腾”牌AEA型膨胀剂。
（掺量为10%）五、材料要求:根据技术规范，C30砼的材料应符合下列要求。
1、粗集料：碎石①、粗集料的技术要求：②、粗集料的颗粒级配：2、细集料：石砂①、砂中杂质含量限值:②、砂的级配范围（Ⅱ区中砂）六、砼配合比设计步骤：1、基准配合比（C30-B）⑴、试配强度：f cu,o=f cu,k+1.645σ=30+1.645×5=38.2⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce=0.46×36.7/38.2+0.46×0.07×36.7=0.43fce=rc●fce,g=1.13×32.5=36.7（MPa）根据以往施工经验水灰比取：W/C=0.41⑶、依据JGJ55-2000规范，查表4.0.1-2。
抗渗混凝土试块c三零p六可以和标
抗渗混凝土试块c三零p六可以和标抗渗混凝土试块C30P6的特点与应用引言：抗渗混凝土试块C30P6是一种常见的建筑材料，具有良好的抗渗性能，被广泛应用于各种建筑工程中。
本文将介绍抗渗混凝土试块C30P6的特点、制备方法以及其在实际工程中的应用。
一、抗渗混凝土试块C30P6的特点1. 高强度：抗渗混凝土试块C30P6的设计强度为30MPa，保证了其在使用过程中的稳定性和可靠性。
2. 良好的抗渗性能：抗渗混凝土试块C30P6经过特殊配合比的设计，具有优异的抗水渗透性能，能有效防止水分、潮气等渗透到混凝土内部，提高建筑物的密封性。
3. 耐久性好：抗渗混凝土试块C30P6采用优质材料和适当的工艺，能够抵抗日常使用中的风化、腐蚀和紫外线的侵害，延长建筑物的使用寿命。
4. 施工性能好：抗渗混凝土试块C30P6具有良好的可塑性，易于施工操作，并能够获得平整的表面，提高建筑物的整体美观度。
5. 与其他建筑材料的兼容性强:抗渗混凝土试块C30P6能够与其他建筑材料有效结合，使整个结构更为牢固和稳定。
二、抗渗混凝土试块C30P6的制备方法抗渗混凝土试块C30P6的制备方法主要包括以下几个步骤：1. 材料准备：根据设计配合比，准备好水泥、砂、石料和掺合料等原材料，保证其质量符合要求。
2. 搅拌：将预先准备好的原材料进行混合搅拌，使其均匀分布，并保证搅拌时间和速度的准确控制。
3. 浇筑：将搅拌好的混凝土浇注到模具中，保证浇筑的同时排除空气和杂质。
4. 养护：浇筑完毕后，对混凝土进行养护，保持湿润状态，使其逐渐硬化和成型。
5. 检测：经过一定时间的养护后，将混凝土试块取出进行强度检测，确保其符合设计强度要求。
三、抗渗混凝土试块C30P6的应用抗渗混凝土试块C30P6广泛应用于各种建筑工程中，特别是需要高强度和抗渗性能的场所，如地下室、水池、隧道等。
以下为抗渗混凝土试块C30P6在不同工程中的应用：1. 地下室：地下室是建筑物的重要组成部分，抗渗混凝土试块C30P6能够有效防止地下水的渗透，保护建筑物的结构和设备设施。
C30P6配合比
外加剂
品种名称：TQ-H缓凝高效减水剂外观状态：水剂
推荐掺量（%）：1.90厂名：重庆特奇建材有限公司
其
它
1.粉煤灰为重庆运道建材有限公司Ⅱ级灰；
2.混合砂为15%枝江砂与85%小南海机制砂混合；
3.矿渣粉为重庆腾辉新型建材有限公司生产S95级矿渣粉；
4.膨胀剂为重庆江北特种建材有限公司生产的ZY(1)膨胀剂，
中国人民解放军后勤工程检测中心
水泥混凝土配合比报告
工程名称：--------------------报告编号：13欣B027
委托单位：重庆欣材混凝土集团股份有限公司送样日期：2013年3月7日
试验依据：JGJ55-2011 GB/T50080-2002 GB/T50081-2002GB/T50082-2009报告日期：2013年4月9日
-----
-----
捣实方法
机械振捣
抗渗等级
P6
拌合及捣实方法：机械搅拌、机械捣实
耐
久
性
抗渗
P6
原材料使用情况
养护方法：标准养护
水
泥
厂名：重庆拉法基水泥品种、等级：普通42.5R
配合比
实测强度(MPa)：—检测编号：—
材料名称
水泥
细骨料
粗骨料
水
外加剂
粉煤灰
矿渣粉
膨胀剂
细骨料
品种名称：混合砂产地：枝江/小南海细度模数：—
施工要求
试验情况
使用部位
--------------------
配制日期：2013年3月8日
龄期(d)
3
7
28
强度等级
C30
p6抗渗混凝土配合比报告
p6抗渗混凝土配合比报告
抗渗混凝土配合比报告
日期：（填写日期）
项目：（填写项目名称）
设计单位：（填写设计单位名称）
一、设计要求：
（填写设计要求，如抗渗等级、强度等级、使用条件等）
二、原材料情况：
1. 水泥：
（填写水泥品种、标号、用量等）
2. 细集料：
（填写细集料品种、规格等）
3. 粗集料：
（填写粗集料品种、规格等）
4. 外加剂：
（填写外加剂品种、用量等）
三、配合比设计：
1. 水灰比：
（填写水灰比）
2. 总含水量：
（填写总含水量）
3. 细集料含水量：
（填写细集料含水量）
4. 砂率：
（填写砂率）
5. 施工配合比：
（填写施工配合比，包括水、水泥、细集料、粗集料、外加剂的用量等详细信息）
四、配合比验证：
1. 砂浆试块：
（填写砂浆试块强度，包括试验名称、试样编号、强度值等）2. 混凝土试块：
（填写混凝土试块强度，包括试验名称、试样编号、强度值等）
五、配合比调整：
（如有需要，填写配合比调整情况，包括具体调整内容、调整后的配合比等）
六、施工注意事项：
（填写施工过程中需要注意的事项，如搅拌、浇注、养护等）
备注：（可根据需要添加其他相关信息，如技术要点、试验结果等）。
p6抗渗混凝土配合比
签发日期：2012年01月20日
批准
审核
检验
中铁九局工程测试中心
混凝土配合比设计报告
批准文号：131474141共1页 第1页
工程名称
新技县规划区供水工程净水厂项目
报告编号
SP2012-0008
工程部位
—
样品编号
SP2012-0008
施工单位
满族自治区水利水电工程局
检验依据
JGJ55-2011
配合比类型
非泵送配合比
适用温度
20℃
浇注方法
机械
设计强度及抗渗等级
C30 P6 纤维
坍落度 设计值
30-50 mm
实测坍落度
180 mm
水泥品种及 强度等级
复水32.5R
生产厂家 及品牌
有限责任公司
试验编号C2012-0041
细骨料
天然砂：产地河
含泥量：1.5%
细度模数：1.39
试验编号
试验编号S2012-0032
表观密度：2700kg/m3
堆积密度：1350kg/m3
工程名称新技县规划区供水工程净水厂项目报告编号sp20120008工程部位样品编号sp20120008施工单位满族自治区水利水电工程局检验依据jgj552011配合比类型非泵送配合比适用温度20浇注方法机械设计强度及抗渗等级c30p6纤维坍落度设计值3050mm实测坍落度180mm水泥品种及强度等级复水325r生产厂家及品牌有限责任公司试验编号c20120041细骨料天然砂
空隙率50%
粗骨料
天然砂：产地马边河
含泥量：0.1%
最大粒：53.0mm
试验编号
试验编号G2012-0031
c30P6抗渗混凝土配合比设计之欧阳美创编
C30P6 混凝土配合比设计（夏季）一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、和易性良好，无泌水、无离析现象,易泵送，易施工。
4、28天抗压强度符合强度评定标准(GB/T50107-2010)。
二、原材料要求水泥：P.O42.5级；砂：混合中砂，属Ⅱ区颗粒级配；碎石贾峪5～25mm连续粒级；掺合料： II级粉煤灰；掺合料：S95级。
外加剂：高效减水剂；膨胀剂:水：地下饮用水。
三、计算步骤1、确定混凝土配制强度（ƒcu ,0）依据JGJ55-2011表4.0.2标准差σ质的规定，C30混凝土5.0 MPa。
则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0=38.2MPa2、计算水胶比（1）计算水泥28天胶砂抗压强度值fce =γcfce = 1.16 × 42.5 = 49.3MPa(2)计算胶凝材料28天胶砂抗压强度值fb = γffce = 0.74×1.0×49.3 = 36.48MPa(粉煤灰掺量21%，矿粉掺量18%)(3)计算水胶比W/B=αafb/(fcu,0+αaαbfb)=0.53x36.48/(38.2+0.53x0. 20x36.48)=0.463、确定用水量（m wo）依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，取用水量为210kg。
由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg。
4、确定胶凝材料用量mbo =175/0.46=380.4㎏/m3取值mbo =380㎏/m35、确定掺合料用量（m fo）依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%，则每立方m fo =380×0.21=79.8㎏/m3取值m fo=80kg依据JGJ55-2011表 3.0.5-1和 5.1.3的规定矿粉掺量取18%，则每立方m fo =380×0.18=68.4㎏/m3取值m fo=70kg6、确定水泥用量（m c）m c =380-80-70=230㎏/m37. 计算减水剂用量选取掺量为1.9%，得：.m a1 = m b o ×0.019 =7.22㎏/m38、计算膨胀剂用量膨胀剂用量= m boβP=380×6%=23㎏/m39、确定掺膨胀剂后胶凝材料用量: m c o=230-230×0.06=216 kg /m3m fo=80-80×0.06=75 kg /m3m fo=70-70×0.06=66kg /m3 10、确定砂率依据JGJ55-2011第5.4.2.3的规定，因使用人工砂，所以砂率取值为45%。
c30P6抗渗混凝土配合比设计之欧阳法创编
C30P6 混凝土配合比设计（夏季）一、设计要求1、泵送C30P6抗渗混凝土2、坍落度180±20mm3、和易性良好，无泌水、无离析现象,易泵送，易施工。
4、28天抗压强度符合强度评定标准(GB/T50107-2010)。
二、原材料要求水泥：P.O42.5级；砂：混合中砂，属Ⅱ区颗粒级配； 碎石贾峪5～25mm 连续粒级； 掺合料： II 级粉煤灰； 掺合料：S95级。
外加剂：高效减水剂； 膨胀剂:水：地下饮用水。
三、 计算步骤1、确定混凝土配制强度（ƒcu ,0）依据JGJ55-2011表4.0.2标准差σ质的规定，C30混凝土5.0 MPa 。
则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0 =38.2MPa2、计算水胶比（1）计算水泥28天胶砂抗压强度值 fce =γcfce = 1.16 × 42.5 = 49.3MPa (2)计算胶凝材料28天胶砂抗压强度值fb = γffce = 0.74×1.0×49.3 = 36.48MPa(粉煤灰掺量21%，矿粉掺量18%) (3)计算水胶比W/B=αafb/(fcu,0+αa αbfb)=0.53x36.48/(38.2+0.53x0.20x36.48)=0.463、确定用水量（m wo ）依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，取用水量为210kg 。
由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg 。
4、确定胶凝材料用量mbo =175/0.46=380.4㎏/m 3取值mbo =380㎏/m 35、确定掺合料用量（m fo ）依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%， 则每立方m fo =380×0.21=79.8㎏/m 3取值m fo =80kg依据JGJ55-2011表3.0.5-1和5.1.3的规定矿粉掺量取18%，则每立方m fo =380×0.18=68.4㎏/m 3 取值m fo =70kg 6、确定水泥用量（m c ） m c =380-80-70=230㎏/m 3 7. 计算减水剂用量选取掺量为1.9%，得：.m a1 = m b o ×0.019 =7.22㎏/m 3 8、计算膨胀剂用量膨胀剂用量= m bo βP =380×6%=23㎏/m 39、确定掺膨胀剂后胶凝材料用量: m c o =230-230×0.06=216 kg /m 3m fo =80-80×0.06=75 kg /m 3m fo =70-70×0.06=66kg /m 310、确定砂率依据JGJ55-2011第5.4.2.3的规定，因使用人工砂，所以砂率取值为45%。
p6抗渗混凝土配合比报告
p6抗渗混凝土配合比报告摘要：一、抗渗混凝土概述二、抗渗混凝土配合比设计原则三、抗渗混凝土配合比实例四、抗渗混凝土施工与养护五、抗渗混凝土性能检测与评价正文：一、抗渗混凝土概述抗渗混凝土是一种具有较高抗渗性能的混凝土，能有效抵抗压力水、盐水和其他有害介质的侵蚀。
在水利工程、地下工程、污水处理等场合具有广泛应用。
抗渗混凝土的性能主要取决于其配合比、原材料品质、施工工艺和养护条件。
二、抗渗混凝土配合比设计原则1.选择适宜的原材料：根据工程环境条件和抗渗要求，选用合适的水泥、骨料、掺合料和外加剂。
2.合理确定水泥用量：在保证强度的基础上，适当降低水泥用量，以减小水泥水化热和收缩裂缝。
3.选用适宜的骨料级配：骨料级配对混凝土抗渗性能有很大影响，应根据工程要求选用合适的骨料级配。
4.控制水胶比：水胶比是影响混凝土抗渗性能的关键因素，应根据水泥品种、混凝土强度等级和抗渗要求合理控制。
5.掺加掺合料和外加剂：合理选用掺合料和外加剂，以提高混凝土的抗渗性能。
三、抗渗混凝土配合比实例以C30抗渗混凝土为例，配合比为：水泥320kg/m，砂630kg/m，碎石1000kg/m，水180kg/m，粉煤灰100kg/m，矿渣粉50kg/m，减水剂4kg/m。
四、抗渗混凝土施工与养护1.施工过程中应注意振捣充分，以保证混凝土密实。
2.混凝土浇筑后，及时进行养护，保持混凝土表面湿润，防止表面裂缝。
3.抗渗混凝土养护时间至少为14天，以确保混凝土充分水化。
4.在养护期间，避免混凝土受到压力水、盐水等有害介质的侵蚀。
五、抗渗混凝土性能检测与评价1.抗渗性能检测：主要包括渗透试验、抗渗压力试验等。
2.强度检测：按照国家标准进行混凝土强度试验。
3.耐久性评价：通过长期暴露试验、碳化试验等评价混凝土的耐久性能。
综上所述，抗渗混凝土配合比设计应遵循一定原则，注重原材料选择、合理水胶比、掺加掺合料和外加剂等。
在施工过程中，加强振捣、养护和避免有害介质侵蚀。
拉法基C30抗渗混凝土配合比设计说明：总结 计划 汇报 设计 纯word可编辑
拉法基C30抗渗混凝土配合比设计说明：总结计划汇报设计纯word可编辑C30抗渗混凝土配合比设计说明一、设计说明:本设计用LJ12合同段飞仙关隧道二衬砼二、设计要求:坍落度:180,200mm，粗细集料洁净、无风化，水泥P.O42.5级三、设计依据:1、 JTJ042-94《公路隧道施工技术规范》、 JTJ041-2000《公路桥涵施工技术规范》 23、 GB 50119-2003《混凝土外加剂应用技术规范》4、 JTG E30-2005《公路工程水泥及水泥混凝土试验规程》5、 JGJ55-2000《普通混凝土配合比设计规程》四、原材料说明:1、水泥:重庆拉法基 P.O42.5R2、砂 :浦家砂石场粗砂，(Mx=3.2) ?区;3、破碎砾石:广元金河公司，掺配后符合5,31.5mm连续级配要求。
4、水 :当地，可饮用水。
5、外加剂:马贝建筑材料(上海)有限公司，掺量为水泥用量的0.7% 五、配合比计算:1、计算试配强度:ƒ= ƒ+1.645?σ=30+1.645×5=38.2MPa cu.ocu.k计算水灰比:W/C=a׃/ƒ+a?b?ƒ ce cu.o ce=0.46×42.5/(38.2+0.46×0.007×42.5)=0.51( 注:ƒ=42.5×1.0=42.5 MPa )根据试验选水灰比0.44. ce2、根据所用材料粒径及坍落度要求选取初步用水量(mwo=205kg/m?),又据GB 50119-2003，GB 8076-1997标准试验，减水剂最佳掺量0.7%时减水率为21%。
计算掺外加剂后单位用水量mwa= mwo?(1-β)=205×(1-21%)=162?3、计算掺外加剂后单位水泥用量,=,/W/C =162/0.44=368? ,,,a4、选取砂率β=43% ,5、假定每方混凝土容重为2400kg,计算粗细骨料用量+ ++= ,,,,,,,,, ,, ,a,,β=(,/,+,)×100% 得:,= 804? ,=1066? ,,,,,,,,, ,,6、提出基准配合比:水泥:砂:砾石:水:外加剂=368 :804 :1066:162:2.5741 :2.18:2.90:0.50:0.0067、经试拌各项指标符合设计要求,较基准配合比分别减小和增加0.03 的水灰比，砂率保持不变计算每方材料用量，提出:水泥: 砂: 破碎砾石:水 :外加剂353:828:1053:166:2.118=1:2.35:2.98:0.47:0.006313 :845 :1076:166:1.878 = 1 :2.70:3.44:0.53 :0.006六、分别成型试件测定龄期强度,选取满足试配强度且水泥用量最低的水灰比作为试验室配合比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C30P6 混凝土配合比设计（夏季）
一、设计要求
1、泵送 C30P6 抗渗混凝土
2、坍落度 180 ±20mm
3、和易性良好，无泌水、无离析现象, 易泵送，易施工。
4、 28 天抗压强度符合强度评定标准 (GB/T50107-2010)。
二、原材料要求
水泥： P.O42.5 级；
砂：混合中砂，属Ⅱ区颗粒级配；
碎石贾峪 5～25mm连续粒级；
掺合料： II级粉煤灰；
掺合料： S95级。
外加剂：高效减水剂；
膨胀剂 :
水：地下饮用水。
三、计算步骤
1、确定混凝土配制强度（?cu ,0）
依据 JGJ55-2011 表 4.0.2 标准差σ质的规定， C30混凝土 5.0 MPa。
则 C30混凝土的配制强度为： ?cu ,0= 30+1.645 5×.0 =38.2MPa
2、计算水胶比
（1）计算水泥 28 天胶砂抗压强度值
f ce = γ c f ce = 1.16×42.5 = 49.3MPa
(2)计算胶凝材料 28 天胶砂抗压强度值
f b =γ f f ce = 0.74×1.0 ×49.3 = 36.48MPa ( 粉煤灰掺量 21%，矿
粉掺量 18%)
(3)计算水胶比
W/B=αa f b/(f cu,0 +αaαb f b)=0.53x36.48/(38.2+0.53x0.20x36.48)=0.46
3、确定用水量（ m wo）
依据 JGJ55-2011 第 5.2.1 条规定，用水量可依表 5.2.1-2 选取， 取用水量为 210kg 。
由于高效减水剂减水剂率为 18%，则试验单方混凝土用 水量取 175kg 。
4、确定胶凝材料用量
m =175/0.46=380.4
3
取值
3
㎏/m
m =380 ㎏/m bo
bo
5、确定掺合料用量（ m fo ）
依据 JGJ55-2011 表 3.0.5-1 和 5.1.3 的规定粉煤灰掺量取 21%， 则每立方 m × ㎏ /m 3 取值 m
fo =380
0.21=79.8
fo =80kg
依据 JGJ55-2011 表 3.0.5-1 和 5.1.3 的规定矿粉掺量取 18%，
则每立方 m × ㎏ /m 3 取值 m fo =70kg
fo
=380 0.18=68.4
6、确定水泥用量（ m c ）
m c =380-80-70=230 ㎏/m 3
7. 计算减水剂用量
选取掺量为 1.9%，
得： .
m a1 = m b o ×0.019 =7.22 ㎏/m
3
8、计算膨胀剂用量
膨胀剂用量 = m bo β P =380×6%=23 ㎏ /m 3
9、 确定掺膨胀剂后胶凝材料用量 :
m c o =230-230×0.06=216 kg /m 3 m fo =80-80×0.06=75 kg /m 3 m fo =70-70×0.06=66kg /m 3
10、确定砂率
依据 JGJ55-2011 第 5.4.2.3 的规定，因使用人工砂， 所以砂率取值为 45%。
11、 计算砂、石用量
采用质量法计算配合比，按下式计算：
m c o + m fo +m 膨 + m go + m so + m wo + m a1= m cp
m so
βs = ― ×100%
m go +m so
依据 JGJ55-2011 第 5.5.1 的规定，拌合物质量取 2400 ㎏/m 3 ，然后将以上已知数据代入上面两公式后得：
m so = 830 ㎏/m 3；m go = 1015 ㎏/m
3
通过以上计算，得配合比如下：
水泥水（㎏）混合砂5-20mm 粉煤灰矿粉膨胀剂减水剂 W/B （㎏）（㎏）石子（㎏）（㎏）（㎏）（㎏）（㎏）
216 175 830 1015 75 66 23 7.22 0.46
四、试配，检验强度
按计算配合比试拌，检验拌合物的和易性、坍落度均满足设计和施工要求。
按 JGJ55-2011 第 6.1.5 的规定进行三个不同的配合比试验，
结果见下表：
序水泥水混合砂石子粉煤灰矿粉膨胀剂减水W/B B/W βS 拌合标养号（㎏）（㎏（㎏）5-20mm （㎏）（㎏）（㎏）剂（% ）物性28d 强）（㎏）（㎏）能度 MPa
1 210 175 865 1016 6
2 50 22 6.54 0.5 1.9 46
1 7
2 216 175 830 1015 75 66 2
3 7.22 0.
4 2.1 46
6 7
3 260 175 792 1008 70 68 27 8.07 0.
4 2.4 44
1 3 符合要
求
符合要
求
符合要
求
38.1
40.2
43.9
五、强度和胶水比关系图
六、确定最终配合比
根据试验结果可知，混凝土拌合物表观密度的校正及综合经济效益评价把序号2的配合比确定为生产施工配合比。
