微弱光信号的光电探测放大电路的设计

微弱光信号的光电探测放大电路的设计对于各种微弱的被测量,例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等,一般都是通过相应的传感器将其转换为微电流或低电压,再经放大器放大其幅值以反映被测量的大小。
但是,由于被测量的信号很微弱,传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰往往比有用信号的幅值大的多,同时,放大被测信号的过程也放大了噪声,而且必然还会附加一些额外的噪声,例如放大器的内部固有噪声和外部干扰的影响,因此,只有在有效地抑制噪声的条件下增大微弱信号的幅值,才能提取出有用信号。
本文针对检测微弱光信号的光电二极管放大电路,综合分析了其电路噪声、信号带宽及电路稳定性,在此基础上设计了一种低噪声光电信号放大电路,并给出电路参数选择方法。
1 基本电路光电二极管作为光探测器有两种应用模式如图1所示。
(1)光伏模式,如图1 (a)。
此时,光电二极管处于零偏置状态,不存在暗电流,低噪声,线性度好,因而适于精密领域。
本文就是以这种模式为例进行分析,实际应用中,这个电路一般还需在Rf上并联一个小电容Cs,从而使电路稳定。
(2)光导模式,如图1(b)。
这种模式需要给光电二极管加反向偏置电压,因而存在暗电流,产生噪声电流,同时因为非线性,一般应用在高速场合。
当光照射到光电二极管时,光电二极管产生一个与照明度成比例的微弱电流Ip,该电流流过跨接在放大器负输入端和输出端的反馈电阻Rf,将运算放大器视为理想放大器,根据理想运算放大器输入端的“虚断”特性,从而有E0=IpRf。
可以看出,光电二极管放大电路实际上是一个I/V转换电路。
这个电路看起来非常简单,只需一个反馈电阻,一个光电二极管和一个放大器便可实现。
从输出电压的线性表达式很容易推出,使反馈电阻Rf增大,将使得输出电压也成比例的增大。
经之前分析时,一般给出其典型值为100MΩ。
在下面的分析我们将看到,反馈电阻不但影响信号的带宽,而且影响整个电路噪声。
光电报警器电路设计

光电报警器电路设计光电报警器是一种利用光电传感器来检测光线变化并产生报警信号的电子设备。
它常用于安防系统、火灾报警系统等场合。
在设计光电报警器电路时,主要需要考虑光电传感器的选择、信号放大、信号处理、报警触发等方面。
下面将详细介绍光电报警器电路的设计过程。
首先,选择合适的光电传感器。
常用的光电传感器有光敏电阻和光电二极管等。
光敏电阻是一种利用光照强度变化而改变电阻值的元件,灵敏度较低,需要进行信号放大处理。
而光电二极管则是一种能够将光信号转化成电流输出的器件,灵敏度较高。
根据实际需求选择合适的光电传感器。
其次,进行信号放大。
信号放大是为了增强光电传感器输出的弱电信号,提高其稳定性和可靠性。
常用的放大电路有运算放大器差分放大电路和晶体管放大电路等。
其中,运算放大器差分放大电路采用运算放大器作为放大元件,通过调整反馈电阻和输入电阻的比例关系,将光电传感器输出的电压信号进行放大。
然后,进行信号处理。
信号处理是为了对光电传感器输出的电信号进行处理和转换,从而得到满足实际需求的信号。
常用的信号处理电路有滤波电路、计数电路和比较电路等。
滤波电路可以滤除噪声信号,提高信号的清晰度和准确性。
计数电路可以对信号进行计数,判断光照强度的变化情况。
比较电路可以将光电传感器输出的信号与设定的阈值进行比较,进而产生触发电平。
最后,进行报警触发。
报警触发是通过光电传感器输出的信号判断是否触发报警,并产生相应的报警信号。
根据需要选择合适的报警触发电路,常见的触发电路有继电器触发电路和集成报警电路等。
继电器触发电路通过继电器对电流进行控制,实现报警信号的切换。
集成报警电路则是利用集成电路的功能实现报警信号的产生和输出。
在光电报警器电路设计中还需要考虑电源电路和保护电路等。
电源电路是为了为光电传感器和其他电路提供稳定可靠的电源供电。
保护电路是为了保护光电传感器和其他电路不受过电压、过电流等问题的影响,提高系统的稳定性和可靠性。
总结起来,光电报警器电路设计需要考虑光电传感器的选择、信号放大、信号处理、报警触发、电源电路和保护电路等方面。
第4章光电信号检测电路1

o
U b1
Ub2
Ub3 Uo 大的偏置电压会引起光电
二极管的反向击穿。
利用图解法确定输入电路的负载电阻和反向偏 置电压大小时,应根据输入光通量的变化范围和输 出信号的幅度要求使负载线稍高于转折点M,以便 得到不失真的最大电压输出,同时保证反向偏压不 大于器件的最大工作电压Umax。
2、解析计算法:对光电器件的非线性伏安特性进 行分段折线化,称为折线化伏安特性。
在线段MN有关系:
arctan G0
G0U0 GU0 Smax
O
U0
由此可得:
U0
S max G0 G
或
arctan G
N
Ub U0
arctan GL
0 Ub U
G0
G
S max U0
2、计算负载电阻和偏置电压:
i
为保证最大线性输出 条件,负载线和对应的伏
M I max
图解法的应用:
1、负载电阻的影响分析:
图中给出了Ub不变时, RL的大小对输出信号的影响:
io
RL1 RL2 RL3
RL 2
RL1
RL3 M Q
输入光通量不变时,负
0 载电阻的减小会增大输出信
0 0
号电流,而减小输出电压。
同时负载电阻的减小会受到
最大工作电流和功耗的限制。
5 10
U /V
15
光电倍增管
光电二极管
光电三极管
1、图解计算法:利用包含非线性元件的串联电路 的图解法对恒流源器件的输入电路进行计算。
U
I Ub
Ub
io
RL
I
光电脉搏信号检测电路设计

光电脉搏信号检测电路设计生物医学工程1班-唐维-3004202327摘要:系统采用硅光电池做为光电效应手指脉搏传感器识取脉搏信号。
信号经放大后采用低通放大器克服干扰。
关键词:脉搏测量放大器二阶低通一、前言脉诊在我国已具有2600多年临床实践,是我国传统中医的精髓,但祖国传统医学采用“望、闻、问、切”的手段进行病情诊断,受人为的影响因素较大,测量精度不高。
随着科学技术的发展,脉搏测试不再局限于传统的人工测试法或听诊器测试法。
利用血液是高度不透明的液体,光照在一般组织中的穿透性要比在血液中大几十倍的特点, 可通过传感器对脉搏信号进行检测,这种技术具有先进性、实用性和稳定性,同时也是生物医学工程领域的发展方向。
本文将详细介绍一种光传导式的脉搏信号检测电路,并说明所涉及到的问题和方法。
二、系统设计1 系统目标设计及意义设计制作一个光电脉搏测试仪,通过光电式脉搏传感器对手指末端透光度的监测,间接检测出脉搏信号,并在显示器上显示所测的脉搏跳动波形,要求测量稳定、准确、性能良好。
2 设计思想(1)传感器:利用指套式光电传感器,指套式光电传感器的换能元件用硅光电池,由于心脏的跳动,引起手指尖的微血管的体积发生相应的变化(当心脏收缩时,微血管容积增大;当心脏舒张时,微血管容积减少),当光通过手指尖射到硅光电池时,产生光电效应,两极之间产生电压由于指尖的微血管内的血液随着心脏的跳动发生相应于脉搏的容积变化,因而使光透过指尖射到硅光电池时也发生相应的强度变化, 而非血液组织(皮肤、肌肉、骨格等)的光吸收量是恒定不变的, 这样就把人体的脉搏(非电学量) 转换为相应于脉博的电信号, 方便检测。
(2)按正常人脉搏数为60~80次/min ,老人为100~150次/min ,在运动后最高跳动次数为240次/ min 设计低通放大器。
5Hz 以上是病人与正常人脉搏波体现差异的地方,应注意保留。
(3)测量中考虑到并要消除的干扰有:环境光对脉搏传感器测量的影响、电磁干扰对脉搏传感器的影响、测量过程中运动的噪声还有50Hz 干扰。
光电检测电路的设计及实验研究

光电检测电路的设计及实验研究光电检测电路在多个领域具有广泛的应用,如光学测量、图像处理、环境监测等。
光电检测电路的设计与实验研究在提高检测精度、降低噪声、增加灵敏度等方面具有重要意义。
本文将介绍光电检测电路的设计方法及实验研究,以期为相关领域的研究提供参考。
随着科技的不断发展,光电检测电路的研究也日益受到。
光电检测电路的设计方法多种多样,不同的设计方法对应不同的应用场景。
当前,研究者们主要光电检测电路的精度、灵敏度和稳定性等方面的研究。
在此基础上,本文旨在设计一种高效、稳定的光电检测电路,并对其进行实验研究。
光电检测电路的核心部分是光学系统。
光学系统的设计主要包括光源、光路和光探测器三个部分。
在设计中,应根据实际需求选择合适的光源和光探测器,并通过对光路的优化设计,提高光的利用率和检测精度。
光电检测电路的电路部分主要包括信号处理电路和光电探测器接口电路。
信号处理电路主要对探测器输出的信号进行放大、滤波和数字化处理;光电探测器接口电路则主要实现光信号到电信号的转换。
在设计中,应充分考虑各部分电路的功能和特点,确保整体电路的稳定性和可靠性。
本文采用的光电检测电路实验设备及材料包括:光源、光路组件、光电探测器、信号处理电路板、计算机等。
在实验中,首先对光电检测电路进行组装和调试,确保电路的正常运行。
接着,对电路进行性能测试,包括光源的稳定性、光路的传输效率、光电探测器的响应速度和信号处理电路的精度等。
通过对比不同条件下的实验数据,分析电路的性能表现及误差来源。
实验结果表明,该光电检测电路在光源稳定性、光路传输效率和光电探测器响应速度方面均表现出较好的性能。
同时,信号处理电路通过对探测器输出信号的处理,有效降低了噪声,提高了检测精度。
在实验过程中,发现光电检测电路的性能受到光源强度、光路传输损耗、探测器性能和环境因素等影响。
为了进一步提高电路的性能,可以采取以下措施:优化光学系统设计,提高光源的稳定性和光路的传输效率;选用高性能的光电探测器,提升电路的响应速度和精度;加强电路的噪声抑制能力,提高信号处理电路的稳定性。

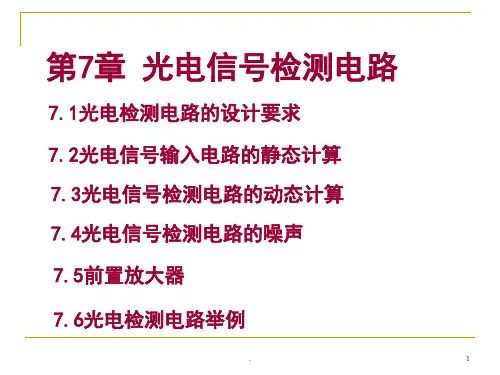

光电信号检测电路设计(课堂PPT)

GL(RL) 已知,可得偏置电源电压Ub:
Ub
Smax(GL G0) GL(G0 G)
.
13
(U bU 0)G LG 0U 0 H点:G L ( U b U m a x ) G U m a x S m in M点:G L (U b U 0 ) G U 0 S m a x
.
14
(3)计算输出电压幅度
.
15
(4)计算输出电流幅度
IIm axIm inG L U
IGLUS1G/GL(负载减小,输出电流幅值增大)
通常GL>>G
I S
.
16
(5)计算输出电功率 由功率关系P=U I,得
PGLU2GL(G S GL)2
.
17
光伏型器件光电信号输入电路
伏安特性:一组以入射光功率为参量的曲 线簇,分布在伏安坐标系的第四象限。
.
21
②根据图解法确定静态工作点Q
.
22
3、根据负载电阻分析光电池工作状态:
负载较小情况下,光通量较低时,光通量与负载上电流、电压近似线性。
.
23
(1)短路或线性电流放大
区域Ⅰ
后续电流放大级作为负载,从光电池中吸取最 大的输出电流,要求负载电阻或者后续放大电 路的输入阻抗尽可能小(输出电流近似短路电 流,大且线性好,噪声电流低,信噪比高,实 用弱信号检测)。
.
7
(a),减小负载(斜率增大),使输出信号电流增大而电压减小。负载的减 小受到最大工作电流和功耗的限制;过大的负载,使负载线越过转折点M进 入非线性区,使信号失真。
(b),增大偏置电压使输出信号电压幅度增大,改善线性度,但功耗随之
增大,且可能使光电二极管反向击穿。 .
第六章光电检测电路的设计

S max /[U b (1 G / G0 ) S max / G0 ]
当
R
=1/
L
G
L
已知时,可计算偏置电源
电压 U b为
用解析法计算输入电路
U b S max(GL G0 ) / GL (G0 G)
a) 确定线性区 b) 计算输出信号
3)计算输出电压幅度 由图b,当输入光通量由Φmin变化到Φmax时,输出电压
b) 相对探测灵敏度曲线 1-检测型Si光电二极管
2-照相用Si光电二极管 3-平面型Si光电池 4-光电三极管
5-台面型光电二极管 6-视见函数
7-CdS光敏电阻
2)探测器的光电转换特性和入射辐射能量的大小相匹配
根据光电系统辐射源的发光强度、传输介质和目标的传输 及调制损耗、接收光学系统接收孔径的限制及反射吸收等损失 的影响,可以计算出入射到探测器光敏面上的实际辐射能量, 通常它们是很微弱的,探测器的选择应充分利用这些有用的信 号能量,为此要考虑:
为了提高传输效率,无畸变地变换光电信号,光电检测器 件不仅要和被测辐射源及光学系统,而且要和后续的电子系统 在特性和工作参数上相匹配,使每个相互连接的器件都处于最 佳的工作状态。光电检测器件和光路的匹配是在对辐射源和光 路进行光谱分析和能量计算的基础上,通过合理选择光路和器 件的光学参数来实现的,这要涉及到工程光学的内容。而光电 检测器件和电路的匹配则应根据选定的光电检测器件的参数, 通过正确选择和设计电路来完成。
载电阻RL的减小会增大输出信号电流 而使输出电压减小。但RL的减小会受 到最大工作电流和功耗的限制。为了
提高输出信号电压应增大RL ,但过大 的RL会使负载线越过特性曲线的转折 点M进入非线性区,而在这个范围内
光电信号检测电路设计

光电信号检测电路设计在设计光电信号检测电路之前,需要确定以下几个关键参数:光电信号的波长、光电传感器的输出特性、所需的电信号增益和滤波要求。
一般来说,光电信号检测电路由以下几个基本组成部分组成:光电传感器、放大电路、滤波电路和输出电路。
首先,选择一个合适的光电传感器。
根据所需的光电信号波长和灵敏度要求,选择合适的光电传感器。
常见的光电传感器有光敏二极管、光敏电阻和光电三极管等。
接下来,设计一个放大电路来放大光电传感器的输出信号。
放大电路可以使用运放来实现,运放具有高增益和低失真的特点。
放大电路应该将光电传感器的微弱信号放大到适合后续处理和控制的程度。
为了提高信号质量和去除噪声,滤波电路也是必要的。
滤波电路可以选择合适的滤波器来实现,常见的滤波器有低通滤波器和带通滤波器等。
滤波器可以去除高频噪声和不需要的信号成分,以保证输出信号的准确性和稳定性。
最后,设计一个输出电路来输出检测到的光电信号。
输出电路可以选择合适的接口电路或控制电路来实现,以满足所需的输出要求。
在设计光电信号检测电路时,需要考虑以下几个方面:1.光电传感器的选择和特性,如波长、灵敏度、响应时间等。
2.放大电路的设计,包括放大倍数的选择、输出电阻的确定等。
3.滤波电路的设计,包括滤波器类型的选择、截止频率的确定等。
4.输出电路的设计,包括输出接口电路的选择、输出信号类型的确定等。
5.对电路进行仿真和实验验证,以确保其性能和可靠性。
总体来说,光电信号检测电路设计是一个涉及多个方面的复杂工程,需要综合考虑各种因素来实现预期的功能。
只有在充分理解和应用相关电路理论的基础上,才能设计出性能稳定、有效可靠的光电信号检测电路。
光电检测电路设计

光电信号检测电路设计
2、电压放大型
光电信号检测电路设计
3、阻抗变换型
光电信号检测电路设计
第一节:缓变光信号检测电路的设计 缓慢变化的光信号:采用直流电路进行检测,关 键在于确定静态工作点。一般采用非线性电路的图解 法和分段线性化的解析法。 一、恒流源型光电检测电路的静态计算 (一)图解计算法:
光电信号检测电路设计
思考:RL的影响、Ub的影响?
光电信号检测电路设计
前置放大电路的设计 光电器件偏置电路输出信号较强时,前置放大器 及后续放大器的设计主要应从增益、带宽、阻抗匹配 和稳定性几方面着手,并在此基础上考虑噪声的影响。 如果供给前置放大器的信号很小,那么设计适用 于弱信号的低噪声放大器将十分重要,应尽力抑制噪 声作为考虑问题的出发点。 通常在选定探测器和相应的偏置电路以后就可知 所获信号和噪声的大小。用恒压信号源或恒流信号源 来等效探测器和偏置电路的输出信号,用源电阻的热
光电信号检测电路设计
噪声来等效探测器和偏置电路的总噪声,用最小噪声 系数原则设计前置放大器 (一)大致步骤 1、测试或计算光电探测器及偏置电路的源电阻Rs; 2、从噪声匹配的原则出发,选择前置放大器第一级 的管型,选择原则。
光电信号检测电路设计
3、在管型选定之后,第一、二级应采用噪声尽可能 低的器件,按照最佳源电阻的原则来确定管子的工作 点,并进行工作频率、带宽等参量的计算和选择。 (二)放大器频率及带宽的确定 1、根据所采用的光电探测器的噪声谱和选定放大器 的典型噪声谱,确定工作频率。 2、按白噪声的特点,选定工作频率后,应尽可能减 小电路的频带宽度,这是减小噪声影响的重要措施, 可采用选频放大、锁相放大等技术。
光电信号检测电路设计
4、在某些系统如脉冲系统中,为保持信号的波形, 必须采用频带宽度较宽的处理电路,电路系统的频率 特性由滤波器带宽决定。如果要保持矩形脉冲波形, 则要求无限宽的带宽,即使在白噪声的情况下,带宽 增宽,噪声功率也要按正比增加,从而使信噪比下降。
关于光电检测电路的设计与研究

关于光电检测电路的设计与研究
光电检测电路是一种常见的电子电路,用于检测光信号并将其转换为电信号。
在光电检测电路的设计与研究中,主要包括光电二极管的选择、信号放大与滤波、噪声抑制等方面。
在光电检测电路的设计中,选择合适的光电二极管至关重要。
光电二极管是将光信号转换为电信号的关键元件。
在选择光电二极管时,需要考虑其响应速度、灵敏度和波长特性等因素。
根据具体应用需求,可以选择适合的光电二极管类型,如普通光电二极管、光敏三极管、光敏电阻等。
信号放大与滤波是光电检测电路中的重要环节。
光电二极管输出的光信号较弱,需要通过信号放大电路进行增强。
放大电路可以采用多种形式,如共集电极放大器、共基极放大器、共射极放大器等。
在放大电路中还可以加入滤波器,以抑制噪声干扰和滤除不需要的频率成分。
噪声抑制也是光电检测电路设计中需要考虑的问题。
噪声会对光电信号的检测精度产生影响,因此需要采取相应的噪声抑制措施。
常见的噪声源包括热噪声、干扰噪声等。
可以通过信号放大、滤波等方法进行噪声抑制,同时还可以通过合理的电路布局和屏蔽措施来降低外界干扰。
在光电检测电路的设计与研究中,还需要考虑电源电压、工作温度等因素对电路性能的影响。
合理选择电源电压,可以尽可能提高电路的工作效果。
要充分考虑电路在不同工作温度下的稳定性,避免温度变化对电路的影响。
关于光电检测电路的设计与研究

关于光电检测电路的设计与研究光电检测电路是一种用来检测光信号的电路,常用于光电传感器、光电开关等应用中。
光电传感器是一种能够将光信号转化为电信号的装置,通过测量光信号的强度、频率、波形等参数来实现光电检测。
本文将介绍光电检测电路的设计与研究内容,包括电路的基本原理、设计要点和研究方向等。
光电检测电路的基本原理是利用光敏元件(如光敏二极管、光敏三极管、光敏电阻等)对光信号的敏感性进行测量。
当光信号照射到光敏元件上时,元件的电阻、电流或电压等参数会发生变化,进而产生对应的电信号。
光电检测电路通过放大、滤波和数字化处理等方法,将光信号转化为可以被电子设备处理的电信号。
在设计光电检测电路时,需要考虑以下几个要点:1. 光敏元件的选择:根据实际应用需求选择合适的光敏元件。
光敏二极管适用于光信号的检测与监测,光敏三极管适用于光信号的放大,光敏电阻适用于光信号的强度测量等。
2. 电路的放大和滤波设计:通常需要对光敏元件输出的微弱信号进行放大,以提高信噪比。
可以使用运放等电子器件,根据信号的频率特性进行滤波,减少干扰。
3. 电路的电源设计:为了提供稳定的工作电压和电流,需要合理设计电路的电源部分。
可以使用电源滤波器、稳压电路等方式,保证电路的稳定性和可靠性。
4. 电路的输出与数据处理:光电检测电路通常需要将输出信号传递给电子设备进行进一步处理。
可以使用模数转换器(ADC)进行信号的数字化处理,实现信号的存储、分析和显示等功能。
光电检测电路的研究方向包括以下几个方面:1. 电路性能改进:尽可能提高电路的灵敏度、动态范围和抗干扰能力,以满足更高精度、更复杂的光信号检测需求。
2. 低功耗设计:针对无线传感器网络、可穿戴设备等低功耗应用场景,开展低功耗的光电检测电路研究,延长设备的使用寿命。
3. 高速信号处理:如光通信、光纤传感等领域需要高速、高频率的光电检测电路,研究如何提高电路的频率响应和信号传输速率。
光电检测电路的设计与研究需要根据实际应用需求选择合适的光敏元件、优化电路结构和性能,并且结合数字化处理技术,实现光信号的准确、可靠检测。
光电检测发电路设计

伏安特性的分段折线化和微变等效电路 a) 折线化一 b) 折线化二 c) 等效电路
恒流源型光电检测器件的伏安特性 a) 光电倍增管 b) 光电二极管 c) 光电三极管
⑴在工作电压较小的范围内曲线呈弯曲的趋势,并且有一转折 点M。
⑵工作电压加大后曲线逐渐平直。
⑶对于不同的输入光通量,各曲线间近似平行且间距随光通量 增大趋于相等。
这种输出电流随器件端电压增大而变化不大的性质称恒流源 特性。
⑵空载电压输出
这是一种非线性电压变换状态。此时光 电池应通过高输入阻抗变换器与前级放大 电路连接,相当于输出开路。开路电压可 写成
I I P I S eU UT 1
U
UT
ln
IP
U RL IS
IS
所以开路电压(RL=∞时)可写成
U oc
UT
ln
IP
IS
IS
UT
⑷长期工作的稳定性和可靠性。
缓慢变化的光信号通常采用直流检测电路。
直流检测电路的计算重点在于确定电路的静态工作状态,由 于光电检测器件伏安特性的非线性,一般采用非线性电路的图 解法和分段线性化的解析法来计算。
我们将根据器件伏安特性的性质分作:恒流源型、光伏型和 可变电阻型三种基本类型。
6.1 恒流源型光电检测电路的静态计算
可以定量地描述负载电阻对电路工作状态(I、U、P)的影响:
I I P I s e IRL UT 1
光电信号检测电路

Pno 分子分母同除以Ap,并应用式 Ap Pni 2 2 2 2 Et 4kTRs f Eni En Et2 I n Rs 和
可得:
2 2 2 En In Rs 放大器总的等效输入噪声功率 Eni F 2 1 输入端源电阻噪声功率 Et 4kTRs f 4kTf
3 . 低噪声电路对电源电路的要求
4.5.3 检测器件和放大电路的连接
以光电二极管为例,介绍三种与IC放大器的典型连 接方法: ① 电流放大型 光电二极管处于短路工作状态,输出近似理想的短 路电流,运算放大器处于电流放大状态,要求输入阻 抗非常Zi小 Z R A 1
in f
式中 :A为放大器开环放大倍 数,Rf为反馈电阻 输出电压:
4.5.2 前置放大器的低噪声设计
在实际多级放大器中,总的噪声系数主要是由第一 级噪声系数F1决定。因此在级联放大器设计中,尽量 提高第一级的功率增益或电压增益,尽量压低第一级 放大器的噪声。 低噪声前置放大器的设计要求及步骤: 1、首先满足放大器间的噪声指标,考虑器件选取 和低噪声工作点的确立。注意满足信号源阻抗与放大 器间的噪声匹配。 2、考虑电路组态、级联方式及负反馈等以满足对 放大器增益、频率响应、输入输出阻抗等方面的要求。 3、为获得良好的噪声性能,通常还要采取避免外 来干扰的多种措施。
对前置放大器的要求:
1、性能上:低噪声、高增益、低输出阻抗、足够 的信号带宽和负载能力,以及良好的线性和抗干扰 能力。 2、结构上:紧凑、靠近检测器件,良好的接地与 屏蔽。 通常要求性能良好的低噪声放大器作为光检测 器件的前置放大器。因此如何设计和应用低噪声放 大器,如何将一定偏置状态下的检测器件与前置放 大器耦合是必须考虑的重要问题。
1. 噪声匹配的方法
