便携式双声道音频信号发生器的制作_图文(精)

合集下载

音频信号发生器的制作

音频信号发生器的制作

音频信号发生器的制作
附图所示的音频信号发生器。

能产生频率为1kHz左右的音频信号。

电路简单制作容易。

该电路是一个变压器反馈振荡电路。

振荡回路(由振荡变压器T的振荡绕组L2和电容Cl组成)接在三极管V的集电极上,回路上的振荡信号通过T的反馈绕组L1与L2的耦合反馈到V的基极。

变压器T采用E14型铁芯。

其中,L2用φ0.08mm的QZ型漆包线绕1200T,L1用相同漆包线绕120T。

先绕L2,绕毕在其外部包一层聚酯薄膜再绕Ll。

电路接好后。

调节微调电阻RP的阻值,使V的集电极电流为2mA左右即可。

这样,电路便能正常产生振荡。

在输出端可获得lkHz左右的音频信号。

双声道功放电路图自制音箱电路设计

双声道功放电路图自制音箱电路设计

双声道功放电路图自制音箱电路设计在进行双声道功放电路图设计之前,我们需要先了解一些基本概念和原理。

音箱的基本组成部分包括功放(Amplifier)、音源(Source)和扬声器(Speaker)。

功放电路的主要作用是将音源信号进行放大后输出给扬声器,达到放大音源的目的。

首先,音频输入部分通常采用接收器或音源设备的输出接口连接到功放电路。

常见的音频输入方式有立体声输入和单声道输入两种。

在立体声输入时,需要将左右声道分别输入功放电路,并分别放大处理。

而在单声道输入时,可以将输入信号通过一个放大通道处理即可。

其次,信号放大是功放电路的核心部分。

通常采用运放(Operational Amplifier,简称OP-AMP)来放大音频信号。

运放具有高增益和低失真的特性,广泛应用于音频放大电路中。

运放电路的输入端通过耦合电容将音频信号输入,并通过反馈电路来调整放大倍数和频率特性。

音频输出通常通过输出级驱动扬声器。

为了保证输出的音频信号能够正常驱动扬声器,需要考虑功放电路的输出阻抗、功率和失真等因素。

输出级可以采用功放芯片提供的内置输出级,或者使用普通功放芯片搭配输出级电路来实现。

最后,电源供应是功放电路设计中另一个重要的考虑因素。

功放电路通常需要较高的供电电压和电流来提供足够的功率输出。

为了保证音频放大的稳定性和效果,电源供应需要稳定、低噪声,并具备较高的功率输出能力。

常用的电源供应电路包括直流稳压电源和变压器供电电源。

根据以上的设计要求,下面是一个简单的双声道功放电路图设计。

首先,我们需要两个独立的放大通道,分别对应左声道(L)和右声道(R)。

每个通道都包含输入级、放大级和输出级。

输入级使用电容耦合将音频信号输入放大级,放大级使用运放电路对音频信号进行放大,输出级通过输出电容将放大后的信号输出给扬声器。

+---------++-------,L,--++---------+----+音源----,接收器+----++---------+-------,R,--++---------+在上述电路图中,音源通过左右声道分别输入到两个功放通道的接收器中。

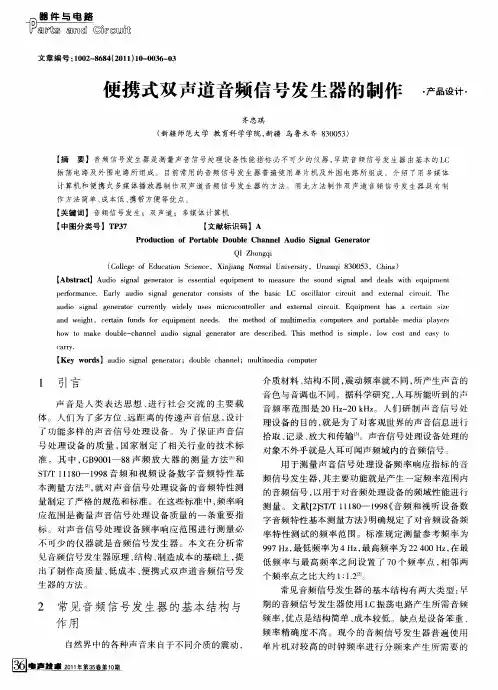

便携式双声道音频信号发生器的制作

便携式双声道音频信号发生器的制作

对象 不外乎就是 人耳可 闻声 频域 内的音频信 号 。
用 于测 量声 音 信号 处理 设 备频 率 响应 指标 的音 频信 号发生 器 , 其主 要功能就 是产生 一定频 率范 围内 的音频 信号 , 以用于 对音频处 理设备 的频域性 能进行 测量 。文献 [] / l8— 19 《 频 和视 听设 备数 2S T 1 l0 9 8 音 T 字音 频特性 基本测量 方法》 明确规定 了对音频 设备频 率特 性 测试 的频 率 范 围。标 准规 定测 量参 考 频率 为 9 7H , 低频率 为 4H , 9 z最 z 最高频率 为 2 0 z在最 24 0H , 低频 率 与 最高 频 率之 间设 置 了 7 个频 率 点 , 邻 两 0 相
c r / ap・
【 e od 】ad i a gnr o;dul canl u iei cm u r K y w rs ui s nl eea r ob hne;m hm d o pt o g t e a e
l 引言
声 音 是 人类 表达 思 想 、 行社 会 交 流 的主 要 载 进 体 。人 们为 r多方位 、 距离 的传 递声 音 信息 , 远 设计 了功能 多样 的声 音信 号 处理设 备 。为 了保 证 声音 信 号 处 理设 备 的质 量 , 国家 制 定 了相 关 行 业 的技 术 标 准 。其 中 , B 0 1 8 声 频 放 大 器 的 测 量 方 法 和 G 90- 8
Q h n q IZ og i
( olg fE u a o cec ,Xi in om lU i ri ,U u i80 5 ,C ia C l e o d ct n Sine e i n ag N r a nv st j e y rmq 3 0 3 hn )

自制FM发射器教程

自制FM发射器教程

自制FM发射器教程
需要材料:
面包板1个可调电感1个
3.5音频接口1个电子电池盒1个
MIC 1个9018三极管1个
天线1个瓷片电容30pf 3个
瓷片电容10pf 1个瓷片电容103 1个
瓷片电容104 2个电阻220 1个
电阻2.2k 1个电阻22K 1个
跳线(短)4个跳线(长)2个
(经测有效范围15米,加上前面广播站的天线可达到60多米)
虽然大家都知道,但还是要给小白科普一下:
FM发射器就是一个个人微型广播电台,能将Discman、MD、MP3(包括苹果iPod)等各种便携式音、音频信号转换成高保真的无线FM调频立体声信号发射出去,汽车或者家里的收音机作为接收,就能享受立体声音乐。

扩展了您手里的这些播放器的应用功能和应用环境。

电路图
首先按照面包板排一下跳线
安装话筒
放上9018三极管
放上瓷片电容。

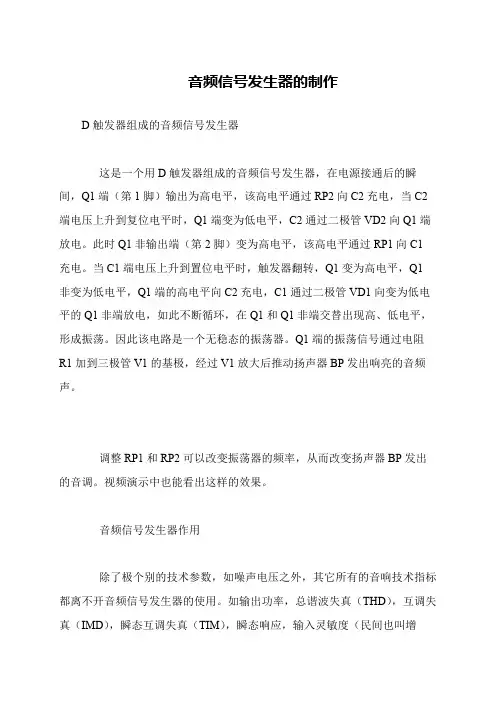

音频信号发生器的制作

音频信号发生器的制作

音频信号发生器的制作
D触发器组成的音频信号发生器
这是一个用D触发器组成的音频信号发生器,在电源接通后的瞬间,Q1端(第1脚)输出为高电平,该高电平通过RP2向C2充电,当C2端电压上升到复位电平时,Q1端变为低电平,C2通过二极管VD2向Q1端放电。

此时Q1非输出端(第2脚)变为高电平,该高电平通过RP1向C1
充电。

当C1端电压上升到置位电平时,触发器翻转,Q1变为高电平,Q1
非变为低电平,Q1端的高电平向C2充电,C1通过二极管VD1向变为低电平的Q1非端放电,如此不断循环,在Q1和Q1非端交替出现高、低电平,形成振荡。

因此该电路是一个无稳态的振荡器。

Q1端的振荡信号通过电阻
R1加到三极管V1的基极,经过V1放大后推动扬声器BP发出响亮的音频声。

调整RP1和RP2可以改变振荡器的频率,从而改变扬声器BP发出的音调。

视频演示中也能看出这样的效果。

音频信号发生器作用
除了极个别的技术参数,如噪声电压之外,其它所有的音响技术指标都离不开音频信号发生器的使用。

如输出功率,总谐波失真(THD),互调失真(IMD),瞬态互调失真(TIM),瞬态响应,输入灵敏度(民间也叫增。

双声道功放的设计与制作PPT课件

双声道功放的设计与制作PPT课件

• 用砂布擦干净覆铜板,将 打印好的热转印纸覆盖在
覆铜板上,放入热转印机 待板子出来
• 出来的板子待冷却后撕掉 转印纸
• 检查转印后的板子,将有
瑕疵的的地方用尖头油性
笔进行修补
CHENLI
翟世15界
腐蚀

将前面处理好的电路板放入盛有腐蚀液的容器中, 待板面上没用的铜箔全部腐蚀掉后,立即将电路板 从腐蚀液中取出。
3
CHENLI
–﹑双声道BTL功放原理图设计

1﹑ BTL功放电路的工作原理




功放俗称“扩音器” 其作用是把前级放大器的弱
信号放大,推动音箱发声
CHENLIΒιβλιοθήκη 4原理图5
CHENLI
2﹑BTL功放原理图设计要求
① 根据电路图大小布局元器件。 ② 绘制元器件时大小适当。 ③ 元件分布合理,原理图应美观。 ④ 连接元器件的导线应接在引脚顶部, 网络标号位置要正确。 ⑤ 符合三对照原则。(原理图中元件 引脚﹑封装中焊盘序号﹑实物中元件引 脚排布顺序)
• 8.团队合作
CHENLI
23
CHENLI
24
6
CHENLI
3﹑BTL功放原理图设计流
1.启动原理图编辑器 2.设置环境参 3.设置图纸大 4.创建元件库 5.放置元件并布 6.布线 7.电器规则检 8.保存并输
7
CHENLI
4﹑总结
功放俗称扩音机,其作用是把来自前级放大器的弱信号放大,推动 音箱发声
CHENLI
任仅仅8
⑴绘制元件的封装要求
CHENLI
16
钻孔

(2)修板

将腐蚀好的电路板再一次与原图对照,使导

双声道功放电路图自制音箱电路设计

双声道功放电路图自制音箱电路设计

TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路-TDA1521该电路摘自长虹C2191,为OTL双声道接法。

TDA1521引脚功能及参考电压:1脚:11V——反向输入1(L声道信号输入)2脚:11V——正向输入13脚:11V——参考1(OCL接法时为0V,OTL接法时为1/2Vcc)4脚:11V——输出1(L声道信号输出)5脚:0V——负电源输入(OTL接法时接地)6脚:11V——输出2(R声道信号输出)7脚:22V——正电源输入8脚:11V——正向输入29脚:11V——反向输入2(R声道信号输入)TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。

其中的参数为:TDA1521在电压为±16V、阻抗为8Ω时,输出功率为2×15W,此时的失真仅为0.5%。

输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。

其电路设有等待、静噪状态,具有过热保护,低失调电压高纹波抑制,而且热阻极低,具有极佳的高频解析力和低频力度。

其音色通透纯正,低音力度丰满厚实,高音清亮明快,很有电子管的韵味。

1、本功放板经过精心设计、布局。

板材选用1.6mm的优质玻璃纤维板,焊盘喷锡制造(尺寸:7.5cm*7cm)。

2、本功放板输出不失真功率为:15W*2。

散热片尺寸为76MM*43MM*22MM.3、整流为3A,200V的HER303快恢复二极管,电源滤波和退偶电容选用日本黑金刚105°长寿命电容,高频滤波为松下CBB无极电容。

耦合为橘红色的飞利浦补品电容,贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。

芯片为原装的飞利浦TDA1521(非台湾产)。

4、优质的元件和合理的设计保证了本功放板的音质十分出色。

(本功放板实物和图片完全相同)。

整流快恢复二极管是原装库存的,管脚有少许氧化,焊接前请用刀片清理好管脚的氧化层再焊接,防止虚焊!5、电源建议选用交流双12V输出,功率不小于30W的变压器。

diy简易信号寻迹、发生两用机电路图及制作方法!(图文)

diy简易信号寻迹、发生两用机电路图及制作方法!(图文)

简易信号寻迹、发生两用机电路图及制作方法!(图文)2012-03-08 11:38:31 来源: 浏览:649次内容提要:这里向青少年朋友介绍一种线路简单、体积小巧(形如钢笔)、利于携带和使用方便的讯号寻迹、发生两用器,用它可以很方便地寻找和确定收音机、收录机、扩音机等的故障所在。

这里向青少年朋友介绍一种线路简单、体积小巧(形如钢笔)、利于携带和使用方便的讯号寻迹、发生两用器,用它可以很方便地寻找和确定收音机、收录机、扩音机等的故障所在。

一、工作原理讯号寻迹、发生两用器的电路如图1所示,它由晶体三极管VT1、VT2和阻容元件等构成。

在用作讯号寻迹器时,插孔XS内需接入一个8Ω的低阻耳塞机。

这时VT1与VT2构成直接耦合式放大器,R1作为两管的偏流电阻器,C1作为输入端隔直流电容器。

由于VT1的工作点选择得比较低,处于放大特性曲线的弯曲部分,因而VT1具有检波作用。

无论在探头与地线夹之间输入高频率或中频率调幅波讯号,还是输入低频率讯号,在耳塞机里都可听到被放大了的音频信号声。

不过在寻迹低频率讯号时略有失真,但不影响实际使用。

当用作讯号发生器时,插孔XS空着不用。

此时C2接成电路的正反馈电容器,使VT1与VT2构成一个音频自激多谐振荡器,在探头与地线夹子之间输出音频讯号。

由于输出波形近似为方波,高次谐波十分丰富,可以从音频一直延伸到几十兆赫兹的高频范围去,所以该讯号发生器既可用于检修收音机等音响装置的低频部分,又可用于检修中频和高频部分,使其功能得到扩展。

二、元器件选择晶体管VT1选用9011或3DG6、3DG201型硅NPN小功率三极管,VT2选用9015或3CG21型硅PNP小功率三极管,两管电流放大系数β均取40~100之间为宜。

R1、R2均用RTX-1/8W型碳膜电阻器。

C1、C2应分别采用CJ10-400V和CJ10-250V型金属化纸介电容器,两者耐压均选择得比较高,目的是为了能够检修交流电子管收、扩音机。

实验一、双音多频信号发生器(实际频率)

实验一、双音多频信号发生器(实际频率)

实验一、双音多频信号发生器本实验设计一个简单的双音多频信号发生器,需要产生两个不同频率的正弦信号,其中一个我们把它设定为697HZ,另外一个设定为1477HZ,然后将两个信号叠加在一起。

我们知道双音多频信号是在两个不同频率正弦波叠加的基础上在100ms时间内产生至少45ms的信号,然后剩下的时间保持静音。

在这里我们用一个计数器来控制时间。

首先进入Matlab,在菜单栏选择File>New>Model新建一个模型文件。

并给这个模型文件取名保存,本示例中,将文件保存为dtmf.mdl。

在dtmf文件窗口的工具栏点击Library Browser按钮,打开Simulink Library Browser窗口。

在Simulink Library Browser窗口中,点击展开Altera DSP Builder目录,可以看到DSP Builder工具支持的各种模型和组件。

这些组件可以被Simulink方便的调用来建立模型,在设计完成并验证通过之后,DspBuilder工具能将其直接转化成硬件描述语言,从而在硬件上实际运行并验证设计。

在Simulink Library中选择Altera DSP Builder>Rate Change>clockaltr,将输入频率设置为50Mhz,改名为clk,如图1:经过该模块分频后输出频率clk_div:50M/1024=48828HZ。

图1 图2在Simulink Library中选择Simulink>Sources>Pulse Generator,命名为Pulse,此模块用来模拟按键信号,参数设置成如图2所示说明:这里Period选择24414是为了让控制信号的周期为500ms,脉冲宽度定为12207是为了让高电平保持时间为250ms。

这些参数可以根据需要进行更改。

再添加一个计数器模块用来计数控制后面的信号输出,在Simulink Library中选择Altera DSP Builder>Arithmetic>Increment Decrement,命名为Inc,输出位宽设置成12位,因为采样频率为50e6/1024,在100ms应该有4882个点,50ms能记2441个点。

BTL双声道功放制作

BTL双声道功放制作
PCB图。 6.树立团队意识,具有很好的团队精神,共同完成学习
任务。 3
学习内容
1.运用已有的电路知识,按要求设计双声道BTL 功放。
2.分析双声道BTL功放的工作原理,并进行电路 参数估算。
3.列出元件清单、询价、购买元器件。 4.利用Altium Designer绘制双声道BTL功放的
原理图。 5.利用万用表对元器件的性能进行检测。 6.根据元件实物绘制元件封装库。 7.利用Altium Designer绘制双声道BTL功放印
15
在焊接放置元器件时不要把元器件放反,严重的话会导致事故 发生,可能会使器件爆炸,为了保障我们的安全,我们要做好 每一个细节
不能到最后才功亏一篑,养成一个好习惯非常重要——细节决 定成败。
焊接也很重要不能虚焊,也不能把两个焊点不小心焊到一块, 要做到焊点丰满光亮,焊接技术也是我们应该必备的,所以把 焊接搞好还是非常有必要的。
注:①工程、原理图与元器件库放在一个文件夹里方便使用,②制作元器件时 看引脚是否正确,会导致错误出现,③放置元器件时避免元器件重名会导致元 到原理图
一:测量元器件的大小得出数据 二:根据实物的数据画出封装 三:把画好的封装添加到原理图
注:封装的外形不做太高的要求,尽量做到美观,但距离必须与实物相对
有的同学到最后只有一个声道响,还有一个都不响的,这就 需要我们认真的检查检查元器件是否焊接的问题,还是元器件 放的位置不对,还是放反了,这都需要我们一一排除,这也是 对我们的考验,我们要学会解决问题。
在不断的调试过后,发现我们有学到很多东西,如果没有这 次实践,你就很难认识你的不足,也很难提高,所以失败并不 可怕,可怕的是你不懂得上进,所以我们都要分析一下我们的 不足。
16

音频信号发生器的分析与制作66页PPT

音频信号发生器的分析与制作66页PPT

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事,无字句处读书。——周恩来 5、阅读使人充实,会谈使人敏捷,写作使人精确。——培根
音频信号发生器的分析与制作
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事, 只想现 在的ቤተ መጻሕፍቲ ባይዱ 。现在 有成就 ,以后 才能更 辉煌。
18、敢于向黑暗宣战的人,心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前,莽撞的 人只能 引为烧 身,只 有真正 勇敢的 人才能 所向披 靡。

简易信号发生器设计制作

简易信号发生器设计制作

简易信号发生器设计制作一、训练目的 (1)掌握正弦波、三角波、矩形波和方波发生电路的工作原理; (2)学会正弦波、三角波、矩形波和方波发生电路的设计方法;(3)进一步熟悉电子线路的安装、调试、测试方法。

二、工作原理正弦波、三角板、矩形波是电子电路中常用的测试信号,如测试放大器的增益、通频带等均要用到正弦信号作为测试信号。

下面分别介绍产生这三种信号电路结构和工作原理。

图中R 123)串并(7-1)(7-2)图7-1正弦信号发生器通过调整RW 2可以改变电路放大倍数,能使电路起振并且失真最小。

该电路可通过开关K1、K2选择不同的电阻以得到不同频率的信号输出。

2.方波和矩形波发生器 方波发生电路如图7-2,其基本原理是在滞回比较器的基础上增加了由R 4和C 1构成的积分电路,输出电压通过该积分电路送人到比较器的反相输入端。

其中R 3、D Z1和D Z2构成双向限幅电路,这样就构成了方波发生器电路,其工作原理如下:假设在接通电源瞬间,输出电压o v 为Z V +(稳压二极管D Z1、D Z2额定工作时的稳压值),这时比较器同相端的输入电压为212Z R v V R R +≈+(7-3)同时输出电压o v 会通过电阻R 4给C 1充电,反相端的输入电压v -就会逐步升高,当反向输入端的电压v -略大于同相端输入电压v +时,比较器输出电压立即从Z V +翻转为Z V -,这时输出端电压o v 为Z V -,比较器同相端输入电压v +'为2Z R v V +'≈-(7-4)(7-5)(7-6)3图图7-4三角波发生电路4.三角波-正弦波变换电路我们选用差分放大器实现三角波-正弦波变换,电路如图7-5,是利用差分对管的饱和与截止特征实现的。

其中Q1、Q2构成差分电路,Q3、Q4构成恒流源。

图7-6(a )为差分电路的传输特性曲线,图7-6(b )输入的三角波信号,图7-6(c )为输出的正弦波信号。

项目4音频信号发生器的制作

项目4音频信号发生器的制作

一、方波发生器
1.电路组成 • 图4.14(a)为方波发生器的基本电路。它工作于比较器状态,R和C 构成负反馈回路,R1、R2构成正反馈回路。电路的输出电压由运放 的同相端电压UP与反相端电压UN比较决定。 2.电路工作原理

假设电容的初始电压为0,因而UN=0;电源刚接通时,由于电路中的电流由零 突然增大,产生了电冲击,在同相端获得一个最初的输入电压。因为电路中 有强烈的正反馈回路,使输出电压迅速升到最大值+UZ。此时同相输入端的比 较电压为: R2
五、石英晶体振荡电路
• 在对频率稳定度要求较高的场合,一般LC振荡电路已不能满足要求, 可采用石英晶体振荡电路。石英晶体振荡电路分为并联型(如图4.11 所示)和串联型(如图4.12所示)两种类型。
• 小问答:要产生频率低于1000Hz的低频信号时,一般采用什么振荡电 路?
知识链接二 非正弦波振荡器
项目4 音频信号发生器的制作
学习目标
• 了解振荡与自激振荡的概念、产生振荡的条件,理解掌握各种振荡电 路的结构、工作原理、频率计算,掌握振荡电路的应用。
工作任务
(1)小组制订工作计划。 (2)认识并掌握文氏电桥振荡器原理图,明确元器件连接和电路连线。 (3)画出布线图。 (4)完成电路所需元器件的购买与检测。 (5)根据布线图制作文氏电桥振荡电路。 (6)完成电路功能检测和故障排除。 (7)通过小组讨论完成电路的详细分析及编写项目报告。
2nπ
3. 自激振荡的建立和稳定
(1)起振。振荡电路在接通电源开始工作的瞬间,电路中是没有外加输入信号 的。但是因放大器的突然导通,电流由零突然变为一个值,在这个突变的电 流中包含了频率由零到无穷大的微弱交流信号,由于选频网络的作用,其中 频率与选频网络频率f0相等的信号,经过放大,正反馈,再反复放大和正反 馈过程,其振幅逐渐增强,形成振荡。其他频率的信号则被削弱了。为了起 振容易,在设计电路时都使得振荡开始阶段正反馈信号略强于输入信号,使 振荡信号的幅度越来越大。 (2)稳定。当振荡的幅度达到一定值后,由于放大器本身的非线性,随着幅度 的增加,放大器的电压放大倍数下降,振幅的增长受到限制而使振荡的幅度 自动稳定下来。

音频信号发生器的分析与制作

音频信号发生器的分析与制作
• (3)电路特点 • 变压器反馈式振荡电路的特点是电路结构简单,容易起振,改变电容
大小可方便地调节振荡频率。在应用时要特别注意线圈Lf的极性,否 则没有正反馈,无法振荡。
上一页 下一页 返回
4.1正弦波振荡电路
• 2.电感三点式振荡电路 • 图4.8所示是电感三点式振荡电路,其结构原理与上述变压器反馈式
上一页 下一页 返回
【实践活动】音频信号发生器的制作
• (2)电路调试 • ①接通电源,调小R.P直至振荡波形uo1 、 uo2不失真。将uo1 、 uo2
测量的数据记入表4.1中。若电路有故障,进行排除,并作记录。 • 故障现象及排除过程: • ②在RC串并联选频网络中的电阻两端各并联10kΩ电阻,进行频率调
硅二极管的死区电压造成输出波形在过零附近的畸变而设置的,若 VD1、 VD2换为锗管, R1可不接。 • 6.分析电路及编写实训报告 • 7.实训考核(表4.3) • 思考 • 假设要制作一个调幅无线话筒,如何设计该电路?请查阅有关资料, 画出电路原理图,并试分析其工作原理。
上一页
返回
4.1正弦波振荡电路
• 即产生稳定的振荡时 • 由此可见,自激振荡的形成必须满足以下两个条件。 • (1)相位平衡条件 • 振荡电路中,反馈电压u:与输入电压ui应该相位相同,为正反馈,即 • ΦA+φB=2nπ(n=0,1,2,…)
上一页 下一页 返回
4.1正弦波振荡电路
• (2)幅值平衡条件 • 振荡电路中,反馈电压uf与输入电压ui必须大小相等,即必须有足够
上一页 下一页 返回
4.1正弦波振荡电路
• 电感三点式振荡电路的优点是:电路简单, L1和L2耦合紧密,更易起 振;当电容器C采用可变电容器时,可在较宽的范围内调节振荡频率。 此种电路一般用于产生几十兆赫以下频率的输出信号。其缺点是振荡 的输出波形较差,因此常用于对波形要求不高的场合。

简易信号发生器设计过程图解

简易信号发生器设计过程图解

中北大学电子与计算机科学技术学院 关于课程设计、大型实验周等实践性环节的安排 关于课程设计、根据校教[2006]11 号文件规定,对于课程设计的管理作了要求,为做好本学期的课程设 计、大型实验周的工作,特作如下要求: 1. 课程设计、大型实验周等环节,设计的内容及要求应做到每人不同,且必须独立完成。

2. 课程设计、大型实验周的布置要给学生下达任务书,任务书由指导教师填写,系主任审 定并签字,在课程设计开始之前发给学生。

任务书参照附件 1 的形式书写。

3. 指导教师必须坚守岗位,每班至少配备 2 位指导教师。

每天至少有一名指导教师深入到 学生设计场地进行指导和答疑。

每个指导教师每天至少对自己所指导的学生答疑一小 时。

4. 课程设计的成绩由指导教师和考核(或答辩)小组两部分组成,两部分的权重及评分标 准由各系自行制定。

5. 课程设计、大型实验周完成后,学生写出说明书,说明书封面格式参照附件 2 的形式给 出。

6. 课程设计的成绩按相应的评分标准给定。

成绩分布要合理,评为优秀的(或成绩在 90 分以上的)学生人数一般不超过 25%。

7. 系主任组织指导教师负责撰写课程设计工作总结,并于课程设计、大型实验周结束后上 交学院和教务处。

8. 其他注意事项请查看校教[2006]11 号文件,网址: /NewsDetail.aspx?newsID=1520中北大学电子与计算机科学技术学院 2006-11附件 1中北大学硬件大型实验任务书学年第 学期学 专院 : 业: 学 号 :学 生 姓 名: 设 计 题 目:起 迄 日 期: 设 计 地 点: 指 导 教 师: 系 主 任 :月日~月 日下达任务书日期:年月日硬 件 大 型 实 验 任 务 书1.设计目的:(小 4 号宋体,下同)2.设计内容和要求(包括原始数据、技术参数、条件、设计要求等) :3.设计工作任务及工作量的要求〔包括硬件大型实验计算说明书(论 文)、图纸、实物样品等〕 :硬 件 大 型 实 验 任 务 书4.主要参考文献:要求按国标 GB 7714—87《文后参考文献著录规则》书写,例: 1 傅承义,陈运泰,祁贵中.地球物理学基础.北京:科学出版社,19855.设计成果形式及要求:6.工作计划及进度:年 月 日 ~ 月 日 ~ 月 月 月 日 ~ 日 ~ 日 ~ 月 日 月 日 月 日 月 日 月 日 答辩或成绩考核系主任审查意见:签字: 年 月 日附件 2:中北大学硬件大型实验说明书 硬件大型实验说明书 实验学生姓名: 学生姓名 学 专 题 院: 业: 目:学 号:指导教师: 指导教师:职称: 职称:年月日硬件大型实验说明书 硬件大型实验说明书 实验包含的内容 1. 需求分析 根据题目要求,分析在设计系统时需要涉及的内容及原理论述。

电脑上用COOLEDITPRO做音频信号发生器

电脑上用COOLEDITPRO做音频信号发生器

电脑上用COOLEDITPRO做音频信号发生器
电脑上用COOL EDIT PRO做音频信号发生器
提示:有些频率的声音,可能给人造成伤害,请谨慎使用
有时我们需要音频信号,但我们不是科研单位,没有音频信号发生器。

现在,可以用软件来实现了。

1:运行COOL EDIT PRO;
2:点:生成/音调,如下图
3:选择采样率后点确定,一般用44100就可以,如下图
4:在弹出的对话框里钩选:固定设置、再选择信号类型,在:基础频率框里填如你需要的信号频率,点:预览按钮,就可以输出对应频率的音频信号了。

在弹出的对话框下面的保存类型里选择你需要的音频格式后,给文件起名并保存就可以了。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

口器件与电路酽囿盯,龟岛囿响四@60,@凹滁便携式双声道音频信号发生器的制作.产品设计.齐忠琪(新疆师范大学教育科学学院。

新疆鸟鲁木齐830053【摘要】音频信号发生器是测量声音信号处理设备性能指标必不可少的仪器,早期音频信号发生器由基本的Lc 振荡电路及外围电路所组成。

目前常用的音频信号发生器普遍使用单片机及外围电路所组成。

介绍了用多媒体计算机和便携式多媒体播放器制作双声道音频信号发生器的方法。

用此方法制作双声道音频信号发生器具有制作方法简单、成本低、携带方便等优点。

【关键词】音频信号发生;双声道;多媒体计算机【中图分类号】TP37【文献标识码】AProduction of Portable Double Channel Audio Signal GeneratorQt Zhongqi(College of Education Science,Xinjiang Normal University,Urumqi 830053,China 【Abstract]Audio signal generator is essential equipment to measure the sound signal and deals with equipment performance.Early audio signal generator consists of the basic LC oscillator circuit and external circuit.The audio signal generator currently widely uses microcontroller and external circuit.Equipment has a certain size and weight,certain funds for equipment needs.the method of multimedia computers and portable media players how tO make double-channel audio signal generator are described.This method is simple,low cost and easy to carry・【Key words】audio signal generator;double channel;multimedia computer1引言声音是人类表达思想、进行社会交流的主要载体。

人们为了多方位、远距离的传递声音信息,设计了功能多样的声音信号处理设备。

为了保证声音信号处理设备的质量,国家制定了相关行业的技术标准。

其中,GB9001--88声频放大器的测量方法11I和 s1仃11180--1998音频和视频设备数字音频特性基本测量方法[21,就对声音信号处理设备的音频特性测量制定了严格的规范和标准。

在这些标准中,频率响应范围是衡量声音信号处理设备质量的一条重要指标。

对声音信号处理设备频率响应范围进行测量必不可少的仪器就是音频信号发生器。

本文在分析常见音频信号发生器原理、结构、制造成本的基础上,提出了制作高质量、低成本、便携式双声道音频信号发生器的方法。

2常见音频信号发生器的基本结构与作用自然界中的各种声音来自于不同介质的震动, 巨虱宴声丝曼纯!生差墅鲞塞!Q 塑介质材料、结构不同,震动频率就不同,所产生声音的音色与音调也不同。

据科学研究,人耳所能听到的声音频率范围是20Hz~20kHz。

人们研制声音信号处理设备的目的,就是为了对客观世界的声音信息进行拾取、记录、放大和传输[31。

声音信号处理设备处理的对象不外乎就是人耳可闻声频域内的音频信号。

用于测量声音信号处理设备频率响应指标的音频信号发生器,其主要功能就是产生一定频率范围内的音频信号,以用于对音频处理设备的频域性能进行测量。

文献[2]ST/T 11180—1998《音频和视听设备数字音频特性基本测量方法》明确规定了对音频设备频率特性测试的频率范围。

标准规定测量参考频率为 997Hz,最低频率为4Hz,最高频率为22400Hz,在最低频率与最高频率之间设置了70个频率点,相邻两个频率点之比大约1:1.2121。

常见音频信号发生器的基本结构有两大类型:早期的音频信号发生器使用LC 振荡电路产生所需音频频率,优点是结构简单、成本较低。

缺点是设备笨重、频率精确度不高。

现今的音频信号发生器普遍使用单片机对较高的时钟频率进行分频来产生所需要的万方数据信号频率,优点是频率稳定,缺点是设备售价较高”。

3便携式音频信号发生器的制作思路随着数字化电子技术的飞速发展,多媒体手机、 MP3播放器、个人计算机等多媒体处理设备已逐步被普通家庭所拥有。

如何将现有的数字化设备进行完美结合,在不花钱或少花钱的情况下,制作出便携式双声道音频信号发生器便是笔者的初衷。

便携式双声道音频信号发生器制作的基本思路如下:(1利用个人计算机和音频信号处理软件建立不同频率的波形文件,频率值及频率点间隔可参照文献【2】的相关规范,将这些文件保存为多媒体手机、 MP3播放器所能兼容的MP3文件格式。

(2将已经保存好的MP3文件复制到多媒体手机或MP3播放器的存储卡中。

(3购买一条符合多媒体手机或MP3播放器耳机输出标准的音频传输线。

(4在测试音频信号处理设备频响特性时,只要用音频传输线将多媒体手机或MP3播放器与音频信号处理信号设备输入端连接起来即可进行测试。

4便携式双声道音频信号发生器的制作方法(1准备器材准备一台安装有音频信号处理软件的普通多媒体计算机,一个带有可以播放MP3文件功能的普通手机或者一台便携式多媒体播放器。

(2制作单一频率音频文件打开音频处理软件w.新建一个波形文件,具体步骤如图l所示。

为了保证最终信号质量,请将波形文件的采样频率设置为44100Hz,将波形文件的通道数设置为双声道,将波形文件的量化位数设置为 16bit。

如图2所示。

曼壁墨里堕。

句响卸@6旷@凹6U在新创建的波形文件中创建一段单一频率波形文件。

具体步骤见图3与图4。

需要注意的是在图4所示对话选单中,需要修改两个数据,一是在基本频率栏中键入所需要创建的单一频率值,其值可参照文献【l一2]GB9001--88和ST.fI" 11180--1998。

二是根据需要修改创建波形文件的持续时间。

其他选项可采用默认值。

图5是创建的4个单一频率的波形截图。

垒妻羹寞垫!!生!墅ll!蟑匿刁万方数据心器件与电路『囿嘣埝囿响圈@60,@凹6乜将创建的每一个单一频率的波形文件分别存储。

如果按照中华人民共和国电子行业标准ST/T1118卜 1998文件进行选频,需要创建单一频率波形文件68个。

考虑到这些文件最终要通过便携式多媒体播放器进行播放,将文件格式存储为MP3格式。

如果每个波形文件播放时长为10s,文件将占有存储器空间 157KB,68个波形文件占有存储器空间大约为1l MB。

在整个波形文件都创建并存储好之后,将所有波形文件拷贝至便携式多媒体播放器中,至此,一个便携式音频信号发生器便已制作成功。

5便携式双声道音频信号发生器的使用方法(1在音频放大器频率特性测试中的使用一个音频放大器往往是由电压放大器和功率放大器组合而成,任何一部分性能指标的优劣都会影响整机性能。

在此,笔者讨论对音频放大器的逐级测量。

①测量准备工作。

准备一根可以与便携式多媒体播放器耳机插孔相配套的音频信号连接线,用音频信号连接线将便携式多媒体播放器与音频放大器待测级信号输入端相连接,通过调整便携式多媒体播放器输出音量旋钮,以达到改变音频放大器待测级信号输入端电平大小的目的。

必要时可在音频放大器待测级信号输入端串接电平衰减网络。

②音频放大器频率特性测量。

调整音频放大器待测级输入端输入电平为一合适值(必要时可用示波器配合进行调整;用便携式多媒体播放器选择播放测量需要的单一频率波形文件,用示波器测量音频放大器待测级输出端信号波形,并详细记录输出波形参数。

在所有不同频率点波形文件逐次播放完毕后, 通过对音频放大器输出端众多波形参数进行对比分析,就可以得出所测音频放大器待测级的频率特性参数。

(2在对音频设备整机频率特性指标测量中的使用①测量准备工作。

准备一根便携式多媒体播放器耳机可以与音频设备信号输入端连接的音频信号连接线,用音频信号连接线将便携式多媒体播放器与音频设备信号输入端相连接,将便携式多媒体播放器输出音量旋钮调整至中间位置,调整音频设备音量输出旋钮至合适位置。

酗妻麴垒塞箜塑Q塑②音频设备频率特性测量。

用便携式多媒体播放器选择播放测量需要的单一频率波形文件,用声压级测量声场声压,并详细记录声压参数。

在所有不同频率点波形文件逐次播放完毕后,通过对所测众多波形声压参数进行对比分析,就可以得出所测音频设备的频率特性参数。

需要说明的是,在此种测量方法中,影响测量结果的主要因素有两个,一是音频设备主机部分的频率特性,二是扬声器本身电声转换特性。

为了测量精确,可以先用示波器对音频设备主机部分的频率特性进行测量;再用声压计对声场声压进行测量。

从而更准确地测量出音频设备不同组成部分的频率特性。

6影响便携式双声道音频信号发生器质量的几个要素从理论上进行分析,利用以上方法制作便携式双声道音频信号发生器的质量会受到两个条件的制约, 一是多媒体计算机声卡质量会对波形文件输出质量造成一定的影响;二是便携式多媒体播放器本身质量会影响最终输出的音频信号质量。

但从实际情况进行分析,多媒体计算机合成音频波形文件的过程完全是16位数字数据处理的过程,这个过程对于最高频率为22400Hz的数据来讲,影响甚微。

所以,影响便携式双声道音频信号发生器质量的主要因素是便携式多媒体播放器的模拟信号输出级。

选择优质的便携式多媒体播放器是确保便携式双声道音频信号发生器质量的关键。

参考文献【1】中华人民共和国电子行业部.GB9001--88声频放大器的测量方法【M】.北京:电子工业出版社。

1988.[2】刘宪坤.ST厂I'11180—1998音频和视频设备数字音频特性基本测量方法【M】.北京:电子工业出版社,1998. 【3】任翔,鹿璇,罗国军.音频信号分析仪设计【J】.电声技术,2010,34(3:23—24.[4】陈学煌,李文全,赵云娥.声音基频检测技术的研究与应用【J】.电声技术,2010。

34(12:54—55.【5】5张飞碧。

项珏.现代音响设计手册【M】.北京:机械工业出版社,2004.作者简介齐忠琪,副教授,主要从事电声技术教学工作。

【责任编辑】史丽丽【收稿日期】2011-惦一25万方数据便携式双声道音频信号发生器的制作作者:齐忠琪 , QI Zhongqi作者单位:新疆师范大学教育科学学院,新疆鸟鲁木齐,830053刊名:电声技术英文刊名:Audio Engineering年,卷(期:2011,35(101. 中华人民共和国电子行业部 GB 9001-88,声频放大器的测量方法 19882. 刘宪坤 ST/T 11180-1998,音频和视频设备数字音频特性基本测量方法 19983. 任翔;鹿璇;罗国军音频信号分析仪设计 [期刊论文]-电声技术 2010(034. 陈学煌;李文全;赵云娥声音基频检测技术的研究与应用 [期刊论文]-电声技术 2010(125. 张飞碧;项珏现代音响设计手册 2004本文链接:/Periodical_diansjs201110009.aspx。
