国家电网光伏电站并网技术标准解读

合集下载

光伏电站电站并网运行规范解析

光伏电站电站并网运行规范解析

光伏电站电站并网运行规范解析随着可再生能源的快速发展,光伏电站作为一种重要的清洁能源发电方式,正逐渐受到广泛应用。

光伏电站的并网运行对于保障电力系统的安全稳定运行、提高清洁能源利用效率具有重要意义。

为了确保光伏电站的电站并网运行达到规范的要求,制定一系列的运行规范成为必要。

一、光伏电站接入电网1. 并网电压等级及功率因数要求光伏电站的接入电网功率等级应根据实际容量和布局进行选择,以便与电网平稳连接。

并网电站的功率因数应优先设计为1,以尽量提高发电效率和减少对电网的影响。

2. 接入点的选择与安装接入点的选择主要考虑与电网设备的协调,减少对电网的冲击和损伤。

光伏电站应遵循电网运行规则,选择合适的电力导线、变压器和开关设备等,确保电力传输的稳定与高效。

3. 接入电网的电流和电压限制光伏电站并网运行时,应严格控制电压和电流的限制范围,以防止对电网的冲击。

在并网运行中,光伏电站应遵循国家和地方电力规范要求,确保电压和电流在安全范围内。

二、光伏电站电网保护1. 过电流保护光伏电站并网运行中,过电流是主要的电网故障之一。

为了保护电站和电网设备,光伏电站应配备合适的过电流保护装置,及时检测和隔离故障,确保电网的安全稳定。

2. 电流反向保护由于光伏电站是发电设备,当电站出现故障或断电时,可能会导致电流反向流入电网。

为了避免此类情况对电网造成破坏,光伏电站应配备电流反向保护装置,及时切断电流反向流入。

3. 频率保护光伏电站并网运行时,应保持与电网的同步,并能根据电网的频率变化进行调整。

光伏电站应配备频率保护装置,保证电网频率的稳定和电力系统的可靠性。

三、安全运行与维护1. 光伏电站的安全设施光伏电站应设置必要的安全设施,如防雷、防火、防爆等措施,以保障电站运行期间的安全性。

同时,工作人员也应定期接受安全培训,提高应对突发事件的能力。

2. 定期巡检与维护为了保证光伏电站的正常运行,需要进行定期巡检和维护。

巡检内容包括光伏组件、电缆、开关设备等的功能性和安全性检查,及时发现问题并进行修复,以避免事故的发生。

光伏发电并网技术标准

光伏发电并网技术标准

光伏发电并网技术标准光伏发电并网技术标准是指光伏发电系统与电网之间的连接和交互技术规范,它对于光伏发电系统的安全稳定运行和电网的可靠性具有重要意义。

光伏发电并网技术标准的制定和执行,不仅能够规范光伏发电系统的建设和运行,还能够提高光伏发电系统的发电效率和电网的供电质量,促进清洁能源的大规模利用,推动能源革命和可持续发展。

首先,光伏发电并网技术标准需要明确光伏发电系统与电网之间的接口要求。

这包括电压、频率、功率因数、短路电流等参数的匹配要求,以及对于逆变器、保护装置、通信设备等关键设备的技术要求。

只有明确规定这些接口要求,才能确保光伏发电系统与电网之间的安全可靠连接,避免因为接口不匹配而导致的电网故障和事故。

其次,光伏发电并网技术标准需要规定光伏发电系统的响应和控制策略。

这包括光伏发电系统对于电网频率、电压、无功功率等的响应速度和精度要求,以及光伏发电系统的有功和无功功率控制策略。

只有通过合理的响应和控制策略,才能够确保光伏发电系统与电网之间的平稳交互,避免因为光伏发电系统的不稳定性而对电网造成影响。

此外,光伏发电并网技术标准还需要明确光伏发电系统的安全保护和故障处理要求。

这包括光伏发电系统对于电网故障的快速切除和重连能力,以及对于短路、过流、过压等故障的保护措施和处理策略。

只有通过严格的安全保护和故障处理要求,才能够确保光伏发电系统在面对电网故障时能够及时有效地保护自身和电网的安全。

综上所述,光伏发电并网技术标准是光伏发电系统与电网之间交互的基础和保障,它的制定和执行对于推动清洁能源的发展和电网的现代化具有重要意义。

只有通过严格的技术标准,才能够确保光伏发电系统与电网之间的安全稳定连接,实现清洁能源的高效利用和可持续发展。

希望相关部门和企业能够加强对光伏发电并网技术标准的研究和制定,推动光伏发电技术的进步和应用,为建设清洁低碳的能源体系作出更大的贡献。

国网发布新版光伏电站并网流程细则

国网发布新版光伏电站并网流程细则

国网发布新版光伏电站并网流程细则光伏电站并网是指将光伏发电项目与电网相连接,实现发电的同时将多余的电力注入电网。

为了确保安全、高效地实施光伏电站并网,国网近日发布了新版的光伏电站并网流程细则。

下面将对这些细则进行详细说明。

首先,新版细则明确了光伏电站并网的基本要求。

光伏电站应具备法律、法规和技术标准所要求的审批文件、电力工程建设许可证和验收合格证明。

电站的建设必须符合国家能源局规定的技术标准和建设程序,并经过省级能源主管部门的审核和批准。

新版细则还详细规定了光伏电站的设计与建设要求。

光伏电站的建设要符合国家能源规划和电力需求,合理利用土地资源,减少环境影响。

电站的设计要满足可靠性、安全性和经济性的要求,包括电站的选址、光伏组件的布置和电站的结构设计等。

建设单位要合理安排建设周期,确保按时完成电站的建设和并网工作。

光伏电站并网流程涉及到几个重要环节,新版细则对每个环节进行了详细规定。

首先是电站建设前的审批环节。

建设单位需要在开始建设前,向省级能源主管部门报送并网申请资料。

并网申请资料中包括电站设计图纸、技术参数、环评报告、排他性使用权文件等。

省级能源主管部门将审核申请资料,对符合要求的申请进行批准,并发出电力工程建设许可证。

电站建设完成后,需要进行调试与验收。

新版细则规定了光伏电站调试和验收的程序和要求。

在调试阶段,建设单位需要按照电站设计和施工方案进行设备检查、接线检查和系统联调等工作,确保设备运行正常。

调试完成后,建设单位申请验收。

省级能源主管部门将按照规定流程,对电站进行验收并出具验收合格证明。

最后是光伏电站的并网审查。

在电站调试和验收合格后,建设单位需要向当地供电公司提出并网申请。

供电公司将依照国家能源局规定的并网标准和技术要求,对电站进行并网审查。

审查内容包括电站的技术参数、运行管理、设备质量等。

如果符合要求,供电公司将与建设单位签订并网协议,并完成光伏电站的安全接入和并网同步。

新版光伏电站并网流程细则的发布,为光伏电站的建设和并网工作提供了明确的指导。

浅析光伏发电与风力发电的并网技术标准

浅析光伏发电与风力发电的并网技术标准

浅析光伏发电与风力发电的并网技术标准摘要:随着社会经济的发展,对能源的使用量和需求量逐渐增加,我国开始鼓励和提倡使用新型能源,但是由于风力发电和光伏发电中,其本身存在较强的不稳定性,为传统配电网、继电保护、电能质量等方面带来了较大的困扰,因此对新能源发电的并网技术标准应进行确定和落实。

本文将分别对光伏发电和风力发电在并网技术标准方面的规定进行分析和研究。

关键词:光伏发电;风力发电;并网技术标准引言:在我国经济日益发展的背景下,能源问题也显得日益严峻,相关能源压力也逐渐增加。

在此情况下,我国开始大力开发新型能源,其中风力发电和光伏发电属于较为显著的方式。

但是,两种新型能源与常规能源相比较来看,存在较大的差异和不同,因此在并网过程中存在许多问题,需要制定出科学合理的技术标准来解决。

1.光伏发电并网技术标准1.1并网方式我国目前实施的是GB/T19939-2005标准,主要是按照光伏发电系统对供电区的变压器进行高压电网送电,可以将其划分为可逆流和不可逆流两种形式,但是,没有对其中产生的光伏发电系统中的电压等级和并网容量等进行细致的规定。

我国电网企业可以按照相关技术规定,对光伏电站中接入的电压等级进行划分,如大型、中型、小型三种,并且其容量分别为大型发电系统容量为超过500KW,中型系统容量为10KW到500KW之间,小型发电系统容量为10KW以内,光伏发电建设如图1所示。

我国在制定具体的并网技术标准中,可以吸收和借鉴国外经验,对光伏发电系统的电力容量和输出容量进行综合考虑后,制定出光伏发电并网技术的标准。

图1 光伏发电建设1.2电压方面在电压偏差方面,光伏发电系统一般与公共连接点电压之间属于相互独立的状态,以防止电力系统中的电压大于相关标准,导致与之相连的区域系统中的额定值超出标准,对电力系统的接地保护动作产生干扰。

根据对光伏发电系统在运行中电压的波动范围进行分析可知,我国现阶段系统中的电压偏差虽然能够与国家标准相符合,但是在正常运行中电压等级的划分之间仍然存在差距。

光伏电站的电网接入标准与规范

光伏电站的电网接入标准与规范

光伏电站的电网接入标准与规范随着能源需求的不断增长和环境保护意识的提高,光伏发电逐渐成为一种受到重视的清洁能源。

光伏电站的电网接入是指将光伏发电系统连接到电网中,实现电能的输送和利用。

为了保证光伏电站的安全和稳定运行,国家和行业制定了一系列的电网接入标准与规范。

本文将介绍光伏电站的电网接入标准与规范,以及对光伏电站建设与运行的指导意义。

一、电网接入标准光伏电站的电网接入标准是指电网管理部门制定的,针对光伏电站接入电网的技术和运行要求的规范性文件。

电网接入标准包括了光伏电站的设计、施工、调试和运行等各个方面,确保电站与电网的良好匹配和协调运行。

1. 额定功率标准光伏电站的额定功率是指光伏发电系统的设计容量,通常以千瓦(KW)或兆瓦(MW)为单位。

电网接入标准对光伏电站的额定功率有规定,以保证电站的运行安全和电网的平衡稳定。

根据不同电网的类型和容量,光伏电站的额定功率标准也有所差异。

2. 并网电压标准并网电压是指将光伏电站的发电系统接入电网后,与电网之间的电压参数要求。

电网接入标准规定了光伏电站并网电压的范围、偏差及其调整要求,以确保光伏电站与电网能够稳定地互联运行。

3. 接入方式标准电网接入标准对光伏电站的接入方式进行了规范,包括了并网点的选择、接入电网的拓扑结构等。

光伏电站可以通过单点接入、集中式接入或分布式接入等不同的方式与电网连接,具体的接入方式要根据电网的要求和光伏电站的特性来确定。

二、电网接入规范光伏电站的电网接入规范是指对光伏电站电网接入过程中具体操作和技术要求的规范性文件。

电网接入规范包括了光伏电站的施工、调试、运行和维护等方面,以确保光伏电站能够正常地接入和运行于电网之中。

1. 施工规范在光伏电站的电网接入施工过程中,需要按照相关的规范进行操作。

施工规范包括了光伏电站电站工程建设的各个环节要求,例如光伏组件的安装、逆变器的布置、电缆的敷设等。

遵循施工规范能够确保光伏电站的施工质量和安全性。

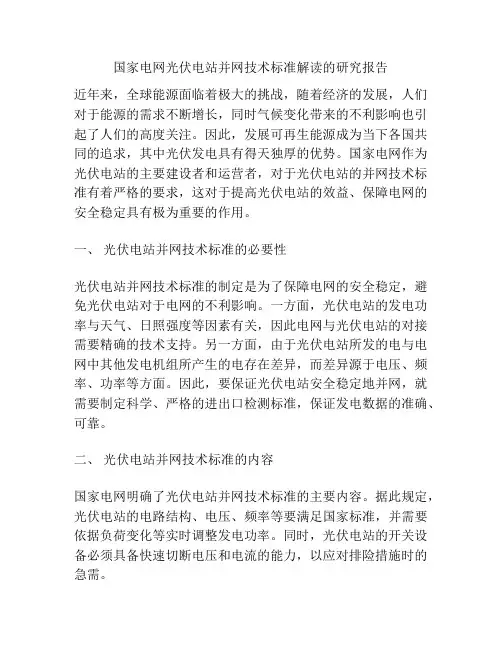

国家电网光伏电站并网技术标准解读的研究报告

国家电网光伏电站并网技术标准解读的研究报告

国家电网光伏电站并网技术标准解读的研究报告近年来,全球能源面临着极大的挑战,随着经济的发展,人们对于能源的需求不断增长,同时气候变化带来的不利影响也引起了人们的高度关注。

因此,发展可再生能源成为当下各国共同的追求,其中光伏发电具有得天独厚的优势。

国家电网作为光伏电站的主要建设者和运营者,对于光伏电站的并网技术标准有着严格的要求,这对于提高光伏电站的效益、保障电网的安全稳定具有极为重要的作用。

一、光伏电站并网技术标准的必要性光伏电站并网技术标准的制定是为了保障电网的安全稳定,避免光伏电站对于电网的不利影响。

一方面,光伏电站的发电功率与天气、日照强度等因素有关,因此电网与光伏电站的对接需要精确的技术支持。

另一方面,由于光伏电站所发的电与电网中其他发电机组所产生的电存在差异,而差异源于电压、频率、功率等方面。

因此,要保证光伏电站安全稳定地并网,就需要制定科学、严格的进出口检测标准,保证发电数据的准确、可靠。

二、光伏电站并网技术标准的内容国家电网明确了光伏电站并网技术标准的主要内容。

据此规定,光伏电站的电路结构、电压、频率等要满足国家标准,并需要依据负荷变化等实时调整发电功率。

同时,光伏电站的开关设备必须具备快速切断电压和电流的能力,以应对排险措施时的急需。

三、光伏电站并网技术标准的落实为了达到光伏电站并网技术标准所要求的严格标准要求,国家电网在业务促进、技术研发、技术服务、技术监管等方面,采取了一系列有力措施。

1、规定了光伏电站设备的标准要求,明确相关技术指标,制定了质量检验和抽查制度,严格把关设备的选型和生产工艺,保证了光伏电站设备的性能安全可靠。

2、制定了光伏电站监测技术标准,实现了对于光伏电站的实时监测。

定期检测、分析光伏电站的发电数据,及时调整、维护设备,确保发电数据的准确、可靠。

3、在技术服务方面,国家电网加强了对于光伏电站用户的技术指导,设立了专业的技术服务团队,及时解答用户的问题,提供优质的技术服务支持。

光伏发电站并网安全条件及评价规

光伏发电站并网安全条件及评价规

光伏发电站并网安全条件及评价规光伏发电是一种利用太阳能将光能转化为电能的技术,可以实现清洁、可再生能源的利用。

光伏发电站作为分布式能源发电系统的重要组成部分,具有一定规模的发电能力。

由于并网发电需要与电网进行连接,因此光伏发电站并网的安全条件和评价规则非常重要。

本文将围绕光伏发电站并网的安全条件和评价规则展开深入探讨。

一、光伏发电站并网的安全条件1. 电网条件光伏发电站并网需要接入电网进行发电,因此首先要满足电网条件。

对于稳定运行的电网来说,起码应具备以下条件:(1)正常电压水平:电网的电压水平应该在允许范围内,符合电力系统的运行要求。

(2)正常频率:电网的频率应该稳定,并符合国家标准。

(3)电网可靠性:电网的可靠性要求高,能够正常运行,并能够满足光伏发电站的接入需求。

2. 光伏发电站的条件光伏发电站自身也需要具备一定的条件才能安全并网:(1)发电容量和发电能力:光伏发电站需要具备足够的发电容量和发电能力,以满足电网的需求。

(2)连接设备的安全性:光伏发电站需要安装相应的设备进行连接,这些连接设备需要具备一定的安全性,能够正常运行并保证发电安全。

(3)保护装置的可靠性:光伏发电站应该安装可靠的保护装置,能够及时识别故障,并采取相应的措施,保证发电安全。

二、光伏发电站并网的评价规则1. 电网稳定性评价电网稳定性是光伏发电站并网安全的基础,对电网的稳定性进行评价是非常重要的。

评价主要包括以下几个方面:(1)电压水平评价:评价电网的电压水平是否在允许范围内,是否能够满足光伏发电站的接入要求。

(2)频率稳定性评价:评价电网的频率是否稳定,是否符合国家标准。

(3)电网可靠性评价:评价电网的可靠性,能否正常运行,并能够满足光伏发电站的接入需求。

2. 光伏发电站评价光伏发电站本身也需要进行评价,以确保其能够安全并网。

评价主要包括以下几个方面:(1)发电容量和发电能力评价:评价光伏发电站的发电容量和发电能力,是否能够满足电网的需求。

国家电网公司光伏电站接入电网技术规定

国家电网公司光伏电站接入电网技术规定

国家电网公司光伏电站接入电网技术规定(试行)二○○九年七月1 范围本规定内所有光伏电站均指并网光伏电站,本规定不适用于离网光伏电站。

本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。

本规定适用于通过逆变器接入电网的光伏电站,包括有变压器与无变压器连接。

2 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规定,但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本规定。

GB/T 2297-1989 太阳光伏能源系统术语GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡GB/T 18479-2001 地面用光伏(PV)发电系统概述和导则GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏(PV)系统电网接口特性GB 2894 安全标志(neq ISO 3864:1984)GB 16179 安全标志使用导则GB/T 17883 0.2S 和0.5S 级静止式交流有功电度表DL/T 448 能计量装置技术管理规定DL/T 614 多功能电能表DL/T 645 多功能电能表通信协议DL/T 5202 电能量计量系统设计技术规程SJ/T 11127 光伏(PV)发电系统过电压保护——导则IEC 61000-4-30 电磁兼容第4-30 部分试验和测量技术——电能质量IEC 60364-7-712 建筑物电气装置第7-712 部分:特殊装置或场所的要求太阳光伏(PV)发电系统3 术语和定义下列术语和定义适用于本规定:3.1 光伏电站photovoltaic(PV)power station包含所有变压器、逆变器(单台或多台)、相关的BOS(平衡系统部件)和太阳电池方阵在内的发电系统。

光伏电站接入电网技术规定(夏)解读

光伏电站接入电网技术规定(夏)解读

c)大型光伏电站-通过66KV及以上电压等级接入。
注:在这里电站分类没有按装机容量,实际上根 据电压等级换算“送出电流”可以推算出装机容 量,例如:1MW的光伏电站采用380V电压等级, 送出电流约1520A,[I=1000/(0.38*1.732)=1520]
这么大的电流导线非常粗且压降非常大,从技术
试验和测量技术-电能质量
3.术语和定义
3.1 光伏电站 photovoltiac(PV) power station 3.2 并网光伏电站 直接或间接接入公用电网运行的光伏电站
3.3 公共连接点(英文PCC),一个以上用户连
接处。
3.4 光伏电站并网点(英文POI)
有升压站的指
高压侧母线或
节点。无升压
电压波动和闪变值满足GB/T12326
谐波值满足GB/T14549
三相电压不平衡度满足GB/T15543
间谐波含有率满足GB/T24337(非工频整数倍谐波)
9.5 安全标识
小型光伏电站连接电网的专用低压开关柜应有醒目
标识,标识形状、颜色、尺寸和高度参照GB 2894和
GB 16179执行。
称电压的110%时,运行状态由电站性能确定。
7.2 频率异常时的响应特性
7.2.1 小型光伏电站并网点频率超过49.5 ∽50.2Hz,
在0.2S停止向电网送电。
7.2.2 大中型光伏电站应具备耐受系统频率异常的
能力,具体见下表:
大中型光伏电站在电网频率异常时的运行时间要求
频率范围 低于48Hz 48∽49.5Hz 49.5∽50.2Hz 50.2∽50.5Hz 运行要求 根据逆变器允许的最低频率或电网要求 而定 每次低于49.5Hz,至少能运行10分钟 连续运行 每次高于50.2Hz时,可连续运行2分钟, 同时具备0.2S跳闸。实际运行时间由调 度部门决定。此时不允许没有并网的光 伏电站再并网。 0.2S跳闸,此时不允许没有并网的光伏 电站再并网。

光伏系统并网接入技术解析

光伏系统并网接入技术解析

光伏系统并网接入技术解析随着全球对可再生能源的需求增长,光伏(太阳能)系统成为了一个受到广泛关注的领域。

光伏系统是将太阳能转换为电能的一种技术,其中光伏阵列是一个重要的组成部分。

然而,光伏阵列产生的电能需要被接入电网,这就需要使用光伏系统并网接入技术。

光伏系统并网接入技术是指将光伏系统产生的直流电能转换为交流电并接入电网的过程。

这涉及到多个关键组件和技术,包括逆变器、电网连接和监测控制系统。

下面将对这些关键技术进行详细解析。

逆变器是光伏系统中最重要的设备之一。

它的作用是将光伏阵列产生的直流电转换为交流电。

逆变器的效率和稳定性对于光伏系统的性能至关重要。

近年来,随着技术的进步,逆变器的效率得到了大幅提升,同时价格也逐渐下降。

现代逆变器具有高效率、低功率损耗和可靠性强的特点,为光伏系统的并网接入提供了强有力的支持。

电网连接是将光伏系统接入公共电力网络的过程。

在一些国家和地区,光伏系统需要符合一定的接入条件和标准。

这些标准通常涉及到系统的功率、电压、频率等参数。

电网连接的目标是确保光伏系统的并网接入不会对电网的稳定性和安全性造成影响。

为了满足这一目标,光伏系统通常需要进行功率调整和系统保护等措施。

监测控制系统在光伏系统并网接入中起着重要的作用。

它可以实时监测光伏系统的发电量、功率输出、系统运行状态等信息,并进行相应的控制操作。

监测控制系统通常包括数据采集、远程监控和故障诊断等功能。

这些功能可以帮助光伏系统运维人员及时发现和解决问题,确保光伏系统的正常运行。

除了以上介绍的关键技术,光伏系统并网接入还涉及到其他一些方面。

例如,对于大规模光伏电站,输电和配电系统的设计和规划也是非常重要的。

此外,电网的稳定性和可靠性也对光伏系统的并网接入产生影响。

因此,在设计和建设光伏系统并网接入时,需要考虑到这些因素,并采取相应的措施。

综上所述,光伏系统并网接入技术是光伏发电领域的重要内容。

逆变器、电网连接和监测控制系统是其中的关键技术,它们共同确保了光伏系统能够有效地将所产生的电能并网接入。

光伏并网发电技术及标准

光伏并网发电技术及标准

光伏并网发电技术及标准引言光伏并网发电技术是一种将太阳能光伏发电系统与电力网络连接起来,将光伏发电系统的电能输送到电力网络中的技术。

光伏并网发电作为可再生能源的重要组成部分,具有环保、可持续的特点,并且能够减少对传统能源的依赖,降低能源消耗。

本文将从技术原理和标准两个方面介绍光伏并网发电技术。

一、光伏并网发电技术原理1.1 光伏发电原理光伏发电是利用光生电效应将太阳能转化为电能的过程。

太阳能通过光伏电池板吸收光线,光子与半导体材料发生相互作用,产生电子和空穴,形成电荷。

光伏电池板上的电荷通过导线流动,形成电流,从而将太阳能转化为电能。

1.2 光伏发电系统组成光伏发电系统由光伏电池板、逆变器、电池组和电力网络组成。

光伏电池板负责将太阳能转化为直流电能,逆变器将直流电能转化为交流电能,电池组储存电能以满足夜晚或低光照条件下的供电需求。

最后,电能通过并网点连接到电力网络中。

1.3 并网发电技术原理光伏并网发电技术的核心是逆变器。

逆变器将光伏电池板输出的直流电能转化为与电力网络相匹配的交流电能,并将交流电能通过传输线路输送到电力网络中。

逆变器还负责监测电力网络的频率、电压等参数,保证光伏发电系统的安全稳定运行。

二、光伏并网发电技术标准2.1 国内标准我国光伏并网发电技术的标准由国家能源管理局和国家质量监督检验检疫总局负责制定和监督执行。

其中,最重要的标准是《光伏发电系统并网接入技术规程》(GB/T 19939-2018)。

该标准规定了光伏发电系统接入电力系统的技术要求,包括接入电压等级、电压波动和频率偏差等技术参数的要求。

2.2 国际标准国际上常用的光伏并网发电技术标准有IEC 61727、IEC 62116和IEEE 1547等。

这些国际标准主要规定了光伏发电系统与电力系统的电气参数、安全要求和测试方法等方面的内容。

2.3 标准的重要性光伏并网发电技术标准的制定和执行对于保证光伏发电系统与电力网络的安全稳定运行非常重要。

《光伏电站接入电网技术规定》...

《光伏电站接入电网技术规定》...

三、《光伏电站接入电网技术规定》标准解读
3.3 功率和电压
基本原则:大中型光伏电站应具备相应电源特性,能够在一 定程度上参与电网的电压和频率调节。
有 有 功 功 功 功 率 率 调 调 节 节
需要安装有功功率控制系统,具备限制最大功率输出以及限制输 出功率变化率的能力 具备根据电网频率、调度部门指令等信号自动调节电站的有功功 率输出的功能,确保输出功率及变化率不超过给定值 光伏电站的起停操作需考虑最大功率变化率的约束

导致本线路保护的灵敏度降低及拒动; 导致本线路保护误动; 导致相邻线路的瞬时速断保护误动 并失去选择性; 导致重合闸不成功; ……
日本2.2MW太阳城项目:大量配电网保护 更换; 浙江示范工程:加装低周、低压解列、过流 等保护;校核和调整10kV电流速断、延时 电流速断、过流保护、反向故障保护定值。
西藏羊八井100kW电站: 最大功率变化率每分钟70%; 浙江示范工程(运行3个月): 250kW屋顶工程实测最大功率变化 率为每分钟20% 60kW屋顶工程实测最大功率变化 率为每分钟25%
一、光伏发电大规模应用对电网运行提出的挑战
光伏分布式接入配电网对电网安全产生影响

光伏分布式接入配电网会带来特有的计划外孤岛运行问 题,会威胁线路维护人员人身安全;造成与孤岛地区相 连的用户供电质量受影响(频率和电压偏出正常运行范 围);孤岛电网与主网非同步重合闸造成操作过电压; 单相分布式发电系统会造成系统三相负载欠相供电,目 前所有的防孤岛检测算法均存在检测盲区。
并 并 网 网 性 性 能 能 其 其 它 它 要 要 求 求
三、《光伏电站接入电网技术规定》标准解读
3.1 一般原则
按照光伏电站接入电网的电压等级,分为: 按照光伏电站接入电网的电压等级,分为:

光伏电站并网 标准

光伏电站并网 标准

光伏电站并网标准光伏电站并网是指将光伏发电系统与电网相连接,实现光伏发电系统的电能输出与电网的电能需求相匹配,实现电能的双向流动。

光伏电站并网标准的制定和执行,对于保障光伏发电系统的安全稳定运行,保障电网的安全稳定运行,具有重要的意义。

本文将从光伏电站并网标准的必要性、制定和执行的重要性、标准的内容和要求等方面进行探讨。

首先,光伏电站并网标准的必要性。

随着光伏发电技术的不断发展和应用,光伏电站规模不断扩大,接入电网的数量不断增加。

如果缺乏统一的标准规范,将会导致光伏电站并网过程中的技术、安全、管理等方面存在较大的隐患,可能会对电网的安全稳定运行造成影响。

因此,制定和执行光伏电站并网标准具有非常重要的意义。

其次,光伏电站并网标准的制定和执行的重要性。

制定和执行光伏电站并网标准,可以规范光伏电站的设计、建设、运行和维护等方面的工作,明确光伏电站与电网之间的接口要求、保护要求、调度要求等内容,提高光伏电站的并网质量,确保光伏电站与电网的安全稳定运行。

接下来,我们将介绍一些光伏电站并网标准的内容和要求。

首先,光伏电站并网标准应包括光伏发电系统的技术要求,包括光伏组件、逆变器、组串箱、直流配电柜、交流配电柜等设备的选型、安装、调试、运行等方面的要求。

其次,光伏电站并网标准应包括与电网连接的要求,包括电网接口保护、电网同步要求、电网调度要求等内容。

最后,光伏电站并网标准还应包括光伏电站运行管理的要求,包括光伏电站的监测、运行维护、故障处理等方面的要求。

总之,光伏电站并网标准的制定和执行,对于推动光伏发电产业的健康发展,保障电网的安全稳定运行具有重要的意义。

我们应该高度重视光伏电站并网标准的制定和执行工作,不断完善标准体系,提高标准的科学性和适用性,为光伏电站的安全稳定并网提供有力的技术支撑。

希望相关部门和企业能够共同努力,推动光伏电站并网标准的制定和执行工作,为光伏发电产业的可持续发展贡献力量。

光伏电站电网接入及并网规程解读

光伏电站电网接入及并网规程解读

光伏电站电网接入及并网规程解读随着可再生能源的发展以及对绿色能源的需求,光伏电站在全球范围内迅速兴起。

然而,由于光伏电站接入电网具有一定的技术要求和安全风险,为确保接入和并网过程的稳定和可靠,各国纷纷制定了相关的接入规程。

本文将对光伏电站电网接入及并网规程进行解读,并重点讨论其中的几个关键要素。

一、规程概述光伏电站电网接入及并网规程是指一系列关于光伏电站接入电网的技术安全要求、操作流程和管理制度的规定。

其目的在于保障光伏电站与电网之间的安全运行,确保电力系统的稳定性。

规程通常由能源主管部门和电力公司等相关机构制定,充分考虑技术、经济和环境等因素。

二、接入安全要求1. 电网安全性要求光伏电站接入电网时,必须符合电网运行的安全性要求。

这包括电压、频率、功率因数等方面的要求,以及电网的故障保护、过电压保护和过电流保护等方面的规定。

只有在符合这些安全性要求的情况下,光伏电站才能接入电网。

2. 光伏电站安全性要求光伏电站自身也必须具备一定的安全性要求,以防止对电网造成不利影响。

其中包括电站调度控制能力、电气设备的绝缘阻抗、防雷保护、接地系统等方面的要求。

这些安全性要求旨在确保光伏电站在接入电网时稳定可靠运行,同时保护电网的安全性。

三、并网管理制度1. 并网手续办理光伏电站需要按照规程要求及时办理并网手续。

手续包括向电力公司申请接入并网、提交相关资料和技术文件、经过电力公司的审批等程序。

只有经过正式办理并网手续的光伏电站才能合法接入电网。

2. 并网验收和监测光伏电站接入电网后,电力公司需要在规定时间内进行并网验收。

验收主要包括对光伏电站的运行状态、发电功率、电网参数等进行检查,并进行必要的测试和监测。

这是为了确保光伏电站能够按照规程要求进行电网接入,并在实际运行中达到预期的发电效果。

四、技术要求与改进1. 智能逆变器技术智能逆变器技术是光伏电站电网接入中的关键技术之一。

智能逆变器能够实现对光伏电站的发电功率进行精确控制,并根据电网负荷的变化进行动态调节。

光伏发电站并网安全条件及评价规

光伏发电站并网安全条件及评价规

光伏发电站并网安全条件及评价规一、引言随着对可再生能源的重视和需求的增加,光伏发电已经成为世界各地广泛使用的一种发电方式。

光伏发电将太阳能转化为电能,实现了绿色清洁的发电过程。

然而,在光伏发电站与电网进行并网连接时,需要保证安全和稳定供电。

本文将分析光伏发电站并网安全的条件,并提出评价规则。

二、光伏发电站并网安全的条件1.电网的稳定性光伏发电站的并网首先需要确保电网的稳定性。

电网的稳定性包括电压稳定性、频率稳定性和短路能力。

光伏发电站并网需要通过适当的控制和保护装置,确保与电网的连接不会导致电压波动、频率不一致或短路故障。

2.光伏发电站的电力质量光伏发电站并网还需要满足电力质量的要求。

电力质量包括电流质量、电压质量和功率质量。

光伏发电站的电流和电压应符合电网的要求,不应产生谐波、闪烁或电压波动等问题。

此外,功率质量也应满足电网的要求,确保稳定的供电能力。

3.双向通信光伏发电站与电网进行并网连接时,需要建立双向通信。

双向通信可以实时监测光伏发电站的输出功率和工作状态,并将信息传递给电网运营商。

这样可以及时发现并解决可能存在的问题,保障并网的安全性。

4.安全设备和保护措施光伏发电站并网还需要配备适当的安全设备和保护措施。

这些设备和措施包括过电流保护、过压保护、短路保护、接地保护等。

通过这些设备和措施,可以有效地保护光伏发电站和电网设备的安全,防止可能的故障和事故发生。

三、光伏发电站并网安全的评价规则1.电能质量评价对光伏发电站进行并网安全评价的一个重要方面是对电能质量的评价。

评价电能质量可以从电压波动、频率偏差、谐波含量、不平衡度、闪烁等方面进行。

通过对这些指标的评价,可以判断光伏发电站是否满足电网对电能质量的要求。

2.电网运行评价光伏发电站的并网连接也需要对电网运行进行评价。

评价电网运行可以从电压稳定性、频率稳定性、短路能力等方面进行。

通过对这些指标的评价,可以判断光伏发电站对电网运行的影响是否在可接受范围内。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

国家电网光伏电站并网技术标准解读
标准Standard编辑/孑L令欣
国家电网光伏电站并网技术
标准解读………………………………………………………………………………………………………………………………………
>
◎文/张军军秦筱迪
光伏系统接入电网作为光伏发
电的重要环节,直接关系到光伏发
电对公用电网的影响.未来光伏
并网多应用于110kV以下的输电线
路,电网运行环境极为复杂,并
网技术难点亦将倍增,光伏发电功
率的波动性,随机性,高渗透率给
中国电网的安全稳定运行带来了新
的挑战.为此,中国国家电网公司
于2011年颁布了Q/GDw617—2011
光伏电站接入电网技术规定和
Q/GDW618-2011((光伏电站接入
电网测试规程两项企业标准,对
不同电压等级,不同容量和不同并
网方式的光伏电站,在技术指标,
并网前应接受测试的项目和方法进
行规范.本刊就两项标准的相关要
求进行解读,以便企业参照执行.

,

般原则
这两项标准适用于接入380V
及以上电压等级的并网型光伏发电站,不适用于离网型光伏发电站.
我国太阳能资源分布和电能消
费的格局决定了在中国进行光伏发电时应采用集中开发,高压输送和分布接入,就地消纳两种形式.
这两种形式的光伏电站并网特性不同,其并网要求也有区别.标
准中按不同的接入电压等级对光伏发电站进行了分类:通过380V 电压等级接入电网的光伏电站为小型光伏发电站,通过10kV~35kV 电压等级接入电网的光伏电站为中型光伏发电站,通过66kV及以上电压等级接入电网的光伏电站为大型光伏发电站.按不同的并网连接方式,又将光伏发电站区分为:
专线接入公用电网,T接于公用电网以及通过用户内部电网接入公用电网.为避免小型光伏发电站在用电低谷时向公用电网倒送电,小型光伏发电站总容量原则上不宜超过上一级变压器供电区域内最大负荷的25%,这样还能允许小型光伏
发电站根据上一级变压器的容量进行灵活配置.为避免在发电高峰时输电线路过载,T接于公用电网的中型光伏发电站总容量宜控制在所接入的公用电网线路最大输送容量~,03o%以内.综合考虑光伏发电系统各个组成部件的工作温湿度条件和测试系统各设备的工作温湿度条件,测试环境温度要求10℃~50℃,环境湿度要求不超过90%. 二,电能质量
光伏发电站接入电网环节中,
电能质量参数主要包括谐波,问谐波,高频分量,电压波动和闪变,
电压不平衡度,直流分量.其中谐波,间谐波,电压偏差,电压波动
《认证技术》2012?01
和闪变,电压不平衡度分别参照对公用电网的相应国标.光伏发电站接入电网,主要是通过连接并网型光伏逆变器实现的.并网型光伏逆变器的输入直流能量由稳定的电流源提供,属于电流源型逆变器.实
际测试中,谐波电压,间谐波电
压,电压偏差,电压波动和闪变及
电压不平衡度,这些涉及电压参数的量,一般与并网点的公用电网实际值相仿,差异不大.光伏发电站
接入电网运行时,并网点向公用电
网馈送的直流电流分量不应超过其交流电流额定值的0.5%.但对于
某些小型的光伏发电站,如社区型
或户用型发电站,实际测试时精度
要求过于苛刻,一般按照馈送的直
流分量不应超过5mA来处理.通过1级以上的变压器升压至10kV以上电网的大中型光伏发电站,其逆变
器产生的直流分量已被变压器有效隔离,不需要检测直流分量.
三,功率控制和电压调节
针对小型光伏发电站
(380V),标准提出了有功功率
变化率和功率因数的要求;针对大
中型光伏发电站(10kV以上),
除了有功功率变化率的要求外,还
指明大中型光伏电站应配置有功功率,无功功率和电压调节的控制系
编辑/孑L令欣Standard标准
统,并能够接收并自动执行调度部
门发送的控制指令.
以上要求中,无功功率控制与
电压调节的目的是确保其并网点的电能质量,在符合公用电网要求的
范围内具有稳定性,并根据控制策
略的差异而略有不同.大多数光伏
发电站通过逆变器的调节来实现, 以无功补偿,变比调整作为辅助手段.对于光伏发电站无功容量要求
的范围,很难给出一个统一的界定值.因为该值取决于光伏发电站的容量大小及所接入电网的特性和并网点位置(电网结构及输送线路长度).但是一般而言,需要光伏发
电站具有在系统故障情况下能够调节电压恢复至正常水平的足够无功容量,以满足电压控制要求,其容
量的大小,输送线路长度与光伏所接入的电网结构有密切关系.因此,对于专线接入公用电网,T接
于公用电网或接入用户内部电网以及通过升压变接入公用电网的大中型光伏发电站,分别对其容性和感性无功容量给出相应要求,以确保其在需要提供无功补偿时有能力实现.通过380V电压等级并网的小型光伏发电站容量一般都比较小, 功率控制对并网的支持非常有限, 考虑到成本和技术因素,在功率控制上不做出要求,只对其功率因数提出相应要求.
安全稳定运行的原则,向光伏发电站下达欠压响应或低电压穿越的指令.光伏发电站电压/频率异常时
的分段响应要求在标准中进行了规定.
低电压穿越要求电压跌落曲线
如附图所示.电力系统发生不同类
型故障时,若光伏电站并网点电压
全部在图中电压轮廓线及以上的区域内,应保证不间断并网运行;否
则停止向电网输送电能.
埘1i:1(s1
附图低电压穿越电压跌落曲线
对于三相和两相短路故障,考
核电压为光伏并网点线电压;对于
单相接地短路故障,考核电压为光
伏并网点相电压.光伏发电站并网
点电压跌至20%标称电压时,光伏
发电站能够保证不脱网连续运行
1s;光伏发电站并网点电压在发生
跌落后3s内能够恢复到标称电压的90%时,光伏发电站能够保证不脱
网连续运行.实际测试中,设备跌
落时间可调节且最长不应少于3s, 从额定电压跌落~JJ2o%额定电压所经历的时间不应大于0.02s,应满
足单相电压跌落,两相电压跌落,
三相电压跌落的不同要求.
四,电网异常时的响应五,防孤岛运行电网异常时的响应主要包括过
欠压响应,低电压穿越和过欠频响应.在电力系统实际运行状态下,
电网调度部门依据公用电网持续
孤岛效应一方面危及电网线路
维护人员和用户的生命安全,干扰
电网的正常合闸;另一方面,孤岛
状态电网中的电压和频率不受控制,将对配电设备和用户设备造成
损坏,因此,必须设置专门的防孤
岛保护,以防止孤岛运行的出现,
保证检修人员的人身安全和设备的运行安全.
大中型光伏发电站由于其自身
接入电网方式一般难以形成孤岛,
其防孤岛保护依靠发电站内多个并联逆变器的控制也还存在技术问题,个别逆变器厂商在同时实现低
电压穿越和防孤岛保护功能时仍然存在技术困难.大中型光伏发电站,
无需专门设置防孤岛保护.但公用电网继电保护装置必须保证公用电网出现故障时,切除光伏发电站;对小型
光伏发电站,要求其具备快速监测孤岛效应的能力,并能立即断开与电网连接.其中,接入用户内部电网的中
型光伏发电站的防孤岛保护能力由电力调度部门确定.
六,标准的未来发展趋势
中国的光伏发电检测技术尚处
于起步阶段,虽然国家已经颁布实
施了许多光伏行业的测试标准,但
是大多数属于对光伏组件或离网型光伏系统的测试,光伏并网检测标
准仍不够完善,新标准的颁布出台
迫在眉睫.
目前,2011年度部分新制定的
并网技术标准处于报批审批流程, 还有一部分已经在编制过程中,新标准的出台,有利于国家光伏检测体系的不断完善,加快与国际标准的接轨,同时促进新一轮标准的制定修订.预计在未来的3~5年内, 中国光伏发电并网技术标准将趋于完善.四
《认证技术》2012?O1。
