基站工程施工规范1. 引言基站工程是指建设、安装和维护无线通信基础设施的工作。

随着移动通信技术的快速发展,基站工程的施工规范成为保证通信质量和网络稳定的重要环节。

本文档旨在提供基站工程施工规范的指导,以确保基站工程的质量和可靠性。

2. 施工前准备2.1 施工计划施工前应编制详细的施工计划,包括施工任务、工期安排、人员配备、材料准备等内容。

施工计划需要与相关部门和业主进行沟通,并获得批准。

2.2 安全措施在施工前,应制定安全措施并向所有工作人员进行培训。

施工现场应设置明显的安全警示标识,并配备必要的安全设备,如安全帽、安全绳等。

2.3 材料准备在施工前,需要准备所需的施工材料和设备,并确保其质量符合相关标准。

材料和设备的保养和储存应按照规定进行。

3. 施工过程3.1 场地准备在施工前,应清理施工场地,确保场地平整和无障碍物。

施工过程中需要对周围环境进行合理保护,避免对周围居民和环境造成不利影响。

3.2 基础施工基础施工是指对基站的基础设施进行施工,包括基站塔座和地基的建设。

施工过程中需要严格按照设计要求进行施工,确保基础设施的稳定和安全。

3.3 机房建设机房建设是基站工程的重要环节。

在施工机房时,应按照设计要求进行布线、安装空调设备、供电设备等,并确保机房的密封性和防火措施符合相关标准。

3.4 天线安装天线安装是基站工程的核心任务之一。

在进行天线安装时,需要保证天线位置准确、固定可靠,并进行合理的电缆布线。

天线安装完成后,需要进行天线方向调整和信号测试,确保天线工作正常。

3.5 设备安装设备安装包括基站设备和配套设备的安装。

在进行设备安装时,需要确保设备连接正确、固定可靠,并进行相应的接地处理。

安装完成后,需要进行设备调试和系统测试,确保设备的正常工作。

3.6 系统调试系统调试是整个基站工程的最后一步。

在进行系统调试时,需要对整个通信系统进行测试和优化,确保系统的稳定性和通信质量。

4. 施工验收4.1 施工记录在施工过程中,需详细记录施工过程和关键节点的情况,包括施工日期、施工人员、使用材料和设备等。

基站标准化施工图片-基站施工指导

基站标准化施工图片-基站施工指导

标准化施工图片
无线基站室外部分:

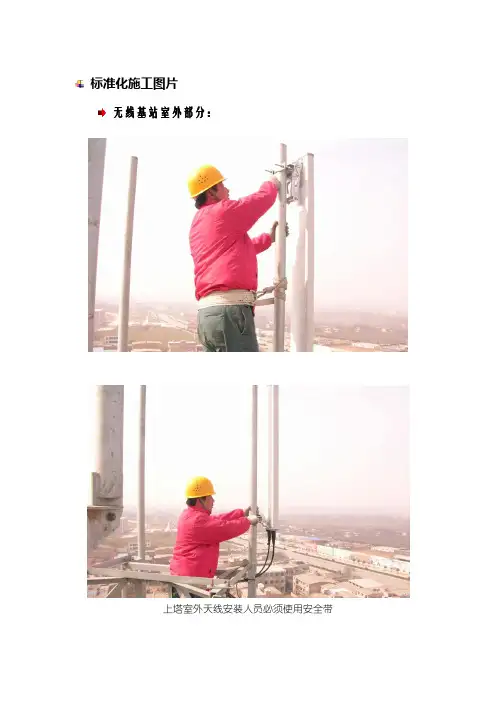

上塔室外天线安装人员必须使用安全带
