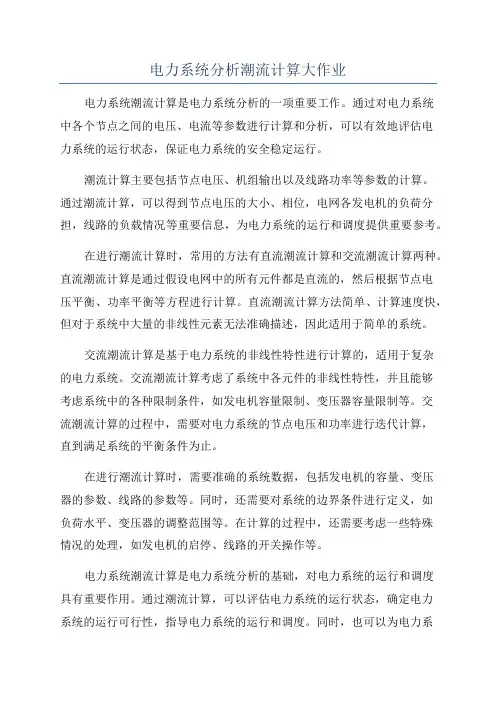

电力系统分析潮流计算大作业电力系统潮流计算是电力系统分析的一项重要工作。
通过对电力系统中各个节点之间的电压、电流等参数进行计算和分析,可以有效地评估电力系统的运行状态,保证电力系统的安全稳定运行。
潮流计算主要包括节点电压、机组输出以及线路功率等参数的计算。
通过潮流计算,可以得到节点电压的大小、相位,电网各发电机的负荷分担,线路的负载情况等重要信息,为电力系统的运行和调度提供重要参考。
在进行潮流计算时,常用的方法有直流潮流计算和交流潮流计算两种。
直流潮流计算是通过假设电网中的所有元件都是直流的,然后根据节点电压平衡、功率平衡等方程进行计算。
直流潮流计算方法简单、计算速度快,但对于系统中大量的非线性元素无法准确描述,因此适用于简单的系统。
交流潮流计算是基于电力系统的非线性特性进行计算的,适用于复杂的电力系统。
交流潮流计算考虑了系统中各元件的非线性特性,并且能够考虑系统中的各种限制条件,如发电机容量限制、变压器容量限制等。
交流潮流计算的过程中,需要对电力系统的节点电压和功率进行迭代计算,直到满足系统的平衡条件为止。
在进行潮流计算时,需要准确的系统数据,包括发电机的容量、变压器的参数、线路的参数等。
同时,还需要对系统的边界条件进行定义,如负荷水平、变压器的调整范围等。
在计算的过程中,还需要考虑一些特殊情况的处理,如发电机的启停、线路的开关操作等。
电力系统潮流计算是电力系统分析的基础,对电力系统的运行和调度具有重要作用。
通过潮流计算,可以评估电力系统的运行状态,确定电力系统的运行可行性,指导电力系统的运行和调度。
同时,也可以为电力系统的规划和设计提供重要参考。
因此,电力系统潮流计算是电力系统工程中一项重要的研究内容。
总之,电力系统潮流计算是评估电力系统运行状态和指导电力系统运行调度的重要工具。
通过对节点电压、机组输出和线路功率等参数的计算,可以为电力系统的运行和调度提供重要参考。
在进行潮流计算时,需要准确的系统数据和边界条件,并考虑特殊情况的处理。
