夹具设计机械设计专业毕业设计毕业论文夹具设计在机械制造领域中起着至关重要的作用。
夹具作为一种用于固定工件和加工装置的工具，对于工件的加工质量、工作效率以及工人操作的安全性都有很大的影响。
因此，在夹具设计中，需要充分考虑工件的特点、工艺要求以及操作方式，以达到更好的加工效果。
夹具设计的第一步是对于工件特点的分析，包括工件的材质、形状、尺寸以及加工要求等。
根据工件的特点，确定夹具的结构形式，选择适合的夹紧及定位方式，以保证工件在加工过程中的稳定性和精度。
在夹具设计中，需要考虑工件在夹具中的定位方式。
对于较小的工件，可以采用传统的机械定位方式，如销钉定位、台阶定位等。
而对于较大或者复杂形状的工件，可以考虑采用靠近特征面定位、配合定位或者基座定位等更加精确的方式。
选择合理的定位方式，可以保证工件在夹具中的稳定性，避免在加工过程中出现偏差。
夹具设计中夹紧力的选择也是一个重要的环节。
根据工件的特点和加工要求，选择合适的夹紧力，既要保证工件在加工过程中的稳定性，又不能过分压迫工件，以避免工件变形或者加工精度降低。
对于较硬的工件，可以采用机械夹紧方式，如手柄螺母夹紧、弹簧夹紧等。
而对于较软的工件，可以考虑采用气动、液压等方式进行夹紧。
除了夹紧力的选择外，夹具设计还需要考虑工人的操作方式。
合理设计夹具的操作手柄位置和力度，可以提高工人的操作效率，减少操作的疲劳度，提高工作安全性。
同时，还需要考虑工人与夹具之间的保护措施，如安装安全防护装置、采用防护罩等，以减少工人因操作不慎而受伤的可能性。
总之，夹具设计是一项综合性的任务，需要充分考虑工件的特点、工艺要求以及工人的操作方式。
合理选择夹紧和定位方式，确定合适的夹紧力，优化工人的操作方式，可以提高夹具的使用效果，提高加工质量和效率，从而为机械制造行业的发展做出贡献。
毕业设计论文夹具设计
毕业设计论文夹具设计夹具设计在工业领域中起着至关重要的作用，它能够提高生产效率，保证产品质量，并有效降低人力成本。
因此，在毕业设计中选择夹具设计作为研究课题是非常具有实践意义和应用价值的。
夹具设计的目标是为了能够稳定、准确地固定工件，并满足工件加工的要求。
根据不同的工件和加工要求，夹具设计可以采用不同的结构和材料。
在夹具设计过程中，需考虑的关键因素有：夹紧力的大小、工件的稳定程度、加工过程中产生的振动等。
在夹具设计中，首先需要进行工件的分析和成本效益分析。
通过对工件形状、尺寸、加工要求等进行全面分析，确定夹具的设计方案。
同时，要考虑到夹具的制造成本、维修成本和使用寿命等因素，确保夹具设计的经济性。
夹具设计的关键是夹具结构的设计。
夹具结构应具有足够的刚性和稳定性，以确保工件在加工过程中不会产生位移或变形。
同时，夹具结构应合理布置夹紧装置，夹具与工件之间的接触面积应尽可能大，以提高夹紧力的稳定性和均匀性。
夹具设计还需要考虑到安全性和人体工程学因素。
夹具设计应符合安全操作规程，并采用符合人体工程学原理的设计，以减轻工人的劳动强度，提高工作效率和工作安全性。
夹具设计的最后一步是进行夹具的制造和试验。
在制造过程中，需要选择合适的材料和加工工艺，确保夹具具有足够的强度和耐用性。
在试验过程中，需要对夹具进行全面的检测和调试，保证夹具的性能符合设计要求。
综上所述，夹具设计是工业领域中不可或缺的一环，它能够提高生产效率、保证产品质量，并有效降低人力成本。
在夹具设计过程中，需要全面考虑工件的特点和加工要求，并结合经济性、安全性和人体工程学原理进行设计。
通过合理的夹具设计，可以使工件加工更加稳定、准确，并提高工人的工作效率和工作安全性。
因此，在毕业设计中选择夹具设计作为研究课题是非常具有实践意义和应用价值的。
毕业论文夹具设计
毕业论文夹具设计毕业论文夹具设计随着科技的不断发展和工业的快速进步，夹具设计在制造业中扮演着重要的角色。
夹具是用于固定和定位工件的装置，它在加工过程中起到稳定工件位置、提高加工精度和效率的作用。
因此，在毕业论文中选择夹具设计作为主题是非常有意义的。
夹具设计的重要性不言而喻。
一个好的夹具设计可以大大提高生产效率，减少生产成本，并保证产品质量。
而一个糟糕的夹具设计则可能导致工件的不稳定，加工精度下降甚至出现事故。
因此，夹具设计需要综合考虑工件的形状、材料、尺寸和加工工艺等因素，以确保夹具的稳定性和可靠性。
在夹具设计中，首先需要对工件进行全面的分析和了解。
这包括工件的形状、尺寸、材料性质以及工艺要求等方面。
通过对工件的分析，可以确定夹具的类型和结构，以及夹具所需的功能和特点。
例如，对于形状复杂的工件，可能需要设计多个夹具组合使用，以确保工件的稳定性和加工精度。
其次，夹具设计需要考虑工艺的要求。
不同的加工工艺对夹具的要求也不同。
例如，对于需要进行切削加工的工件，夹具需要具有足够的刚性和稳定性，以抵抗切削力和振动。
而对于需要进行焊接或组装的工件，夹具需要具有合适的夹紧力和定位精度，以确保焊接或组装的质量。
夹具设计还需要考虑生产效率和成本。
一个好的夹具设计应该能够提高生产效率，减少生产成本。
例如，可以通过合理设计夹具的结构和采用适当的夹紧方式，减少夹具的制造和调整时间。
此外，还可以考虑使用标准化的夹具部件，以降低夹具的制造成本。
在夹具设计中，还需要考虑夹具的可靠性和安全性。
夹具在使用过程中可能会受到较大的力和振动，因此需要具有足够的强度和刚性，以确保夹具的稳定性和安全性。
此外，还需要考虑夹具的易用性和维护性，以方便操作和维护人员的使用和维护。
最后，夹具设计需要进行详细的制图和计算。
制图是夹具设计的重要环节，通过绘制夹具的图纸，可以清晰地表达夹具的结构和尺寸。
计算是夹具设计的关键环节，通过对夹具的力学性能进行计算，可以确保夹具的稳定性和可靠性。
毕业夹具设计

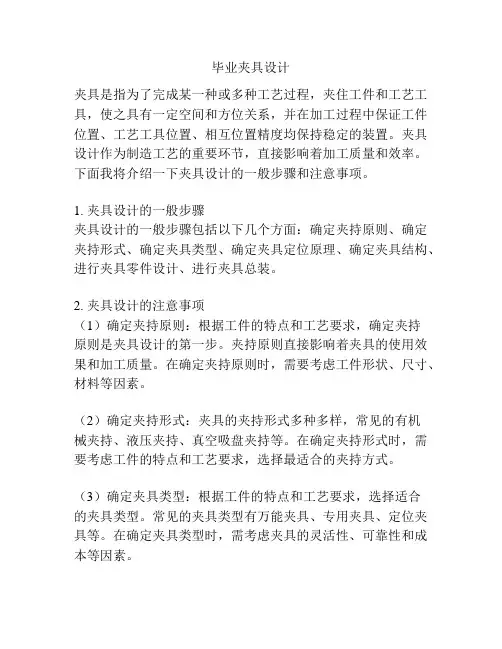

毕业夹具设计夹具是指为了完成某一种或多种工艺过程，夹住工件和工艺工具，使之具有一定空间和方位关系，并在加工过程中保证工件位置、工艺工具位置、相互位置精度均保持稳定的装置。
夹具设计作为制造工艺的重要环节，直接影响着加工质量和效率。
下面我将介绍一下夹具设计的一般步骤和注意事项。
1. 夹具设计的一般步骤夹具设计的一般步骤包括以下几个方面：确定夹持原则、确定夹持形式、确定夹具类型、确定夹具定位原理、确定夹具结构、进行夹具零件设计、进行夹具总装。
2. 夹具设计的注意事项（1）确定夹持原则：根据工件的特点和工艺要求，确定夹持原则是夹具设计的第一步。
夹持原则直接影响着夹具的使用效果和加工质量。
在确定夹持原则时，需要考虑工件形状、尺寸、材料等因素。
（2）确定夹持形式：夹具的夹持形式多种多样，常见的有机械夹持、液压夹持、真空吸盘夹持等。
在确定夹持形式时，需要考虑工件的特点和工艺要求，选择最适合的夹持方式。
（3）确定夹具类型：根据工件的特点和工艺要求，选择适合的夹具类型。
常见的夹具类型有万能夹具、专用夹具、定位夹具等。
在确定夹具类型时，需考虑夹具的灵活性、可靠性和成本等因素。
（4）确定夹具定位原理：夹具的定位原理是夹具设计的重要环节，它直接影响着工件的定位精度和加工质量。
在确定夹具定位原理时，需要考虑工件的特点、加工要求和夹具结构等因素。
（5）确定夹具结构：夹具结构是夹具设计的核心内容，直接关系到夹具的使用效果和加工质量。
在确定夹具结构时，需要考虑夹具组成部件的形状、尺寸、材料等因素。
同时，还需要考虑夹具的拆装、调整和维护等方面的要求。
（6）进行夹具零件设计：夹具零件设计是夹具设计的具体实施过程，包括夹具底座、夹具活动件、夹具固定件等零部件的设计。
在进行夹具零件设计时，需要考虑夹具的材料、加工工艺和力学性能等因素。
（7）进行夹具总装：夹具总装是将夹具零部件按照设计要求进行装配组装的过程。
在进行夹具总装时，需要保证夹具组成部件之间的精度和配合度，确保夹具的使用效果和加工质量。
夹具设计毕业论文
夹具设计毕业论文夹具设计在工业生产中占据着重要的地位，它能够提高生产效率和产品质量，减少劳动强度和劳动成本。
本文以夹具设计为主题，就夹具的定义、分类和设计原则等进行阐述，并给出一个具体的夹具设计实例。
一、夹具的定义与分类夹具是一种用于固定工件、保持工件在加工过程中相对于加工设备的位置和方向的工具。
夹具与模具不同，在制造工序中不参与产品的成形。
根据夹具的功能和结构特点，可以将夹具分为夹持夹具、定位夹具和组合夹具。
夹持夹具是最常见的一种夹具，它能够牢固地夹住工件，防止工件在加工过程中的移动和旋转。
定位夹具主要用于确定工件在加工中的位置和方向，使得加工过程中不需要再次定位。
组合夹具是由多个夹持和定位装置组成，可以同时实现夹持和定位功能。
二、夹具设计的原则1.合理性原则：夹具设计应符合加工工艺的要求，保证工件的固定位置和方向不发生变化，并且便于工件的装夹和卸载。
2.刚性原则：夹具的刚性要足够，能够抵抗加工过程中产生的切削力、切削热和振动等外力，保持工件的位置和形状不变。
3.灵活性原则：夹具设计应尽量考虑多种工件的固定需求，具有一定的通用性和可调性，方便灵活地进行工件的夹持和定位。
4.可靠性原则：夹具的设计和制造质量要可靠，确保工件加工的精度和质量。
三、夹具设计实例以加工一种机械零件为例，该零件的主要特点是形状复杂，加工表面要求高度精密。
根据该零件的形状和加工要求，可以设计一种组合夹具。
该组合夹具可由三个组成部分构成：定位夹具、夹持夹具和支撑夹具。
定位夹具由定位销和定位块组成，用于确定工件的位置和方向。
夹持夹具由两个夹持块和夹持销组成，能够夹紧工件，防止工件在加工过程中的移动。
支撑夹具由支撑板和支撑块组成，用于支撑工件的底部，保证工件的稳定和平整。
该组合夹具的设计考虑到不同种类零件的加工需求，定位夹具、夹持夹具和支撑夹具之间可以进行组合和调整，以适应不同形状和尺寸的工件加工。
总结：夹具设计是现代工业生产不可或缺的一环，它能够提高生产效率和产品质量，减少劳动强度和劳动成本。
机床夹具设计毕业论文
机床夹具设计毕业论文摘要：机床夹具在机械加工中起到关键作用，能够固定和定位工件，使得加工过程更为稳定和精确。
本论文旨在研究机床夹具设计的关键因素和方法，以提高加工效率和精度。
通过分析夹具的设计原则，介绍常见的夹具类型和组成部分，探讨夹具的定位、固定、支撑和拘束等方面的设计要点。
最后通过实例分析验证夹具设计的有效性和可行性。
关键词：机床夹具；设计方法；夹具类型；定位；固定；支撑；拘束1.引言机床夹具是机械加工中不可或缺的工具，它能够固定和定位工件，为加工过程提供稳定的支撑和拘束。
夹具的设计直接关系到加工效率和加工精度。
因此，研究夹具设计的关键因素和方法是十分重要的。
2.夹具设计原则夹具设计需要考虑以下几个原则：一是保证工件的准确定位和固定，以确保加工过程的稳定性；二是提高加工效率，减少操作时间和劳动强度；三是考虑夹具的刚性和精度，以确保加工质量；四是提高夹具的可靠性和安全性。
3.夹具类型和组成部分根据夹具的功能和结构特点，可以将夹具分为以下几种类型：夹紧夹具、定位夹具、支撑夹具、拘束夹具和多功能夹具。
夹具主要由夹持装置、定位装置、支撑装置和拘束装置等组成。
4.夹具的定位设计夹具的定位是夹具设计的重要环节，其目的是确保工件在夹具中的位置和姿态与加工过程要求一致。
定位设计包括基准面的选择、定位装置的设计和夹紧力的控制等。
5.夹具的固定设计夹具的固定设计是为了确保工件在加工过程中不会发生移动或变形。
固定设计需要考虑夹持力的选择、夹具刚性的保证和固定装置的设计等因素。
6.夹具的支撑设计夹具的支撑设计是为了在加工过程中提供稳定的支撑力，以保证加工质量。
支撑设计包括工件支撑点的位置选择、支撑装置的设计和支撑力的控制等。
7.夹具的拘束设计夹具的拘束设计是为了阻止工件在加工过程中发生相对运动。
拘束设计需要考虑拘束力的选择、拘束装置的设计和拘束方式的确定等因素。
8.夹具设计的实例分析通过具体实例的分析，验证上述夹具设计原则和方法的有效性和可行性。
夹具设计毕业论文
夹具设计毕业论文夹具是现代生产加工过程中不可缺少的重要辅助设备，在工业领域占有重要地位。
夹具设计采用先进的CAD、CAM技术进行设计和制造，以提高生产效率和质量。
本文将针对夹具设计做出全面深入的研究，探讨夹具设计中的关键因素和新技术，以及在实践中的应用，为夹具设计提供有价值的参考。
一、夹具设计原则1. 设计精良、结构合理，以确保捆扎牢固、平衡、紧密，避免出现偏移和转动等问题。
2. 夹具应具有良好的暴露度、可重复性和高精度，以确保整个加工的准确性和一致性。
3. 满足不同产品的加工需求，能够在短时间内切换夹具，提高效率。
4. 夹具应尽可能减少损伤和维修成本，易于操作和维护。
5.夹具应考虑人体工程学，以减少工人疲劳程度。
二、夹具设计中的关键因素1.材料。
夹具的材料应具有较高的耐磨性、硬度和刚性，同时要符合加工要求。
2. 结构设计。
夹具的结构设计通常也是夹具设计的重要因素，其结构应该合理，捆扎稳定、紧密度高。
3. 夹具的标准化设计。
标准化设计可以减少夹具的设计重复性和制造成本，提高市场竞争力。
4. 夹具的加工配合度。
夹具的尺寸配合度应该在合理范围内，以减少间隙和滑动问题，确保加工稳定。
三、夹具设计新技术随着科技的不断进步，夹具设计也在不断地改进。
以下是目前夹具设计领域的一些新技术。
1. 3D打印技术使用3D打印机可以制造出高精度的夹具，1:1还原实际尺寸，同时由于制造工艺被大大优化，减少了制造成本以及缩短了制造周期。
2. 超声波振动技术利用超声波振动将夹具相对于工件“粘”在工件上，增加摩擦系数，从而提高夹具的紧固度和加工精度，同时还可以降低工件表面的磨损程度。
3. 传感技术使用传感器对夹具进行监测，以确定夹具紧固的稳定性以及自动纠正一些微调内容。
四、夹具实践应用夹具的实践应用主要涉及到机械加工领域。
下面介绍一些夹具实践的应用案例：1. 夹具在大型结构体制造中的应用随着结构体积的增大，传统的投入式夹具无法满足大尺寸结构的夹持需求。
夹具设计毕业设计
夹具设计毕业设计1. 引言夹具是一种用于夹持工件以便进行加工、组装和检测的工具。
在制造业中，夹具的设计与制造对于提高生产效率、保证产品质量起着重要作用。
本毕业设计旨在研究夹具设计的关键问题，通过对夹具设计的深入探讨，优化夹具的设计方案，提高夹具的性能，满足工业生产的需求。
2. 夹具设计的重要性夹具设计是制造过程中不可忽视的环节，它直接影响到产品的加工效率和质量。
以下是夹具设计的重要性的几个方面：2.1 提高生产效率夹具设计可以优化工艺流程，减少加工时间，提高生产效率。
合理选择夹具类型、夹持位置和夹持方式，可以减少换夹时间，降低人工干预的频率，达到自动化生产的目标。
2.2 保证产品质量夹具设计可以确保工件的位置和姿态的准确性，防止工件在加工过程中发生位移或变形。
通过合理设计夹具的支撑点和夹持力度，可以减少工件的变形，提高产品的加工精度和一致性。
2.3 降低成本夹具设计可以降低制造过程中的人工投入和设备损耗，并减少废品的产生。
通过合理设计夹具的结构和材料，可以减少制造成本和维护成本。
3. 夹具设计的关键问题在进行夹具设计时，需要考虑以下关键问题：3.1 工件特性夹具设计需要充分了解工件的尺寸、形状、材料等特性。
这些特性将直接影响夹具的选择和设计方案。
3.2 夹具类型选择合适的夹具类型是夹具设计的关键问题之一。
常见的夹具类型包括机械夹具、液压夹具、气动夹具等。
根据工件的特性和加工要求，选择合适的夹具类型可以有效提高夹持效果。
3.3 夹持方式夹具设计需要确定夹持方式，包括直接夹持、粘合夹持、真空吸附等。
不同的夹持方式适用于不同的工件和加工要求，需要根据实际情况进行选择。
3.4 夹具结构夹具结构的设计直接关系到夹具的性能和稳定性。
合理设计夹具的结构可以提高夹持力度，避免夹具的变形和破坏。
3.5 夹持力度夹具设计需要确定合适的夹持力度，保证工件在加工过程中的稳定性。
夹持力度过大可能会导致工件变形或损坏，夹持力度过小则无法确保工件的稳定性。
毕业设计组合机床主轴箱及其夹具设计
毕业设计组合机床主轴箱及其夹具设计引言：组合机床主轴箱及其夹具是组合机床的重要组成部分，对于机床的性能和精度有着重要影响。
本文将对组合机床主轴箱及其夹具的设计进行详细分析和论述。
一、组合机床主轴箱设计1.主轴箱的选材和尺寸设计组合机床主轴箱的选材通常选择高强度、高刚性的铝合金或钢材料。
在选择材料时，需要考虑到主轴箱的工作环境和工作负载，并结合有限元分析等方法进行优化。
2.主轴箱的结构设计主轴箱的结构设计应满足机床主轴的正常工作，并确保机床具有高刚性和高稳定性。
主轴箱通常由壳体、轴承座和主轴组成。
在设计主轴箱时，需要考虑壳体的刚性和稳定性，并结合有限元分析等手段进行优化设计。
同时，应结合主轴箱内部的润滑系统，合理设计机油的流动和循环。
3.主轴箱的冷却设计主轴箱的冷却设计是确保主轴箱在高速转动的同时保持稳定温度的重要手段。
常用的冷却方式有风冷和水冷，根据具体情况选择适合的冷却方式。
在设计冷却系统时，需要考虑到冷却剂的流量、压力和温度控制等因素，并确保冷却系统的可靠性和稳定性。
二、组合机床夹具设计1.夹具的选材和尺寸设计组合机床夹具的选材通常选择高强度、高硬度的合金钢或特殊耐磨材料。
在选择材料时，需要考虑到夹具的工作环境、工作负载和工件材料，并结合有限元分析等方法进行优化。
2.夹具的结构设计夹具的结构设计应满足对工件的紧固和定位，并确保夹持力的均匀分布。
夹具通常由底座、定位装置和夹紧装置等部分组成。
在设计夹具时，需要考虑夹紧行程、夹紧力等参数，并结合有限元分析等手段进行优化设计。
3.夹具的调试和维护组合机床夹具的调试和维护是确保机床正常运行和长期使用的重要环节。
在夹具的设计过程中，需要预留出足够的调试和维护空间，并设计合理的调试和维护装置。
同时，在夹具的使用过程中，需要制定相应的维护计划并定期进行维护保养。
结论：组合机床主轴箱及其夹具的设计对于机床的性能和精度有着重要影响。
在设计过程中，需要充分考虑工作环境、工作负载和所用材料等因素，采用优化的结构和合理的冷却系统，并进行必要的调试和维护。
夹具毕业设计范文
夹具毕业设计范文夹具是机械制造中的重要工具，它用于固定工件、夹持工件、导向工件等，使加工过程更加稳定和精确。
夹具的设计直接影响到工件的加工质量和生产效率。
因此，本文将围绕夹具的设计展开，分析夹具的基本原理和设计要点，并结合实际案例进行探讨。
夹具设计的基本原理主要包括定位原理、夹持原理和导向原理。
定位原理是指通过夹具将工件准确定位，以确保工件在加工过程中的位置准确无误。
夹持原理是指通过夹具对工件进行夹持，以保持工件在加工过程中的稳定性和刚性。
导向原理是指通过夹具对工件进行导向，以确保工件在加工过程中的移动方向准确无误。
夹具的设计要点主要包括夹具的结构设计、夹具的零件设计和夹具的运动设计。
夹具的结构设计是指根据工件的特点、加工要求和工艺过程，确定夹具的结构形式和尺寸。
夹具的零件设计是指对夹具的各个零部件进行设计，包括夹爪、定位销、固定螺栓等。
夹具的运动设计是指通过运动机构对夹具进行设计，以满足夹持、定位和导向的要求。
以工件夹具设计为例，该工件是一个圆形零件，直径为50mm。
根据工件的形状和加工要求，选择了卡盘式夹具。
夹具的结构设计采用了上下两个夹爪，中间夹持工件，通过调节螺栓实现夹持力的调整。
夹爪采用了硬质合金材料制造，具有良好的耐磨性和刚性。
夹具的零件设计中，定位销的设计起着关键作用。
根据工件的形状和定位要求，设计了两个定位销。
定位销采用了圆柱形状，通过调节螺钉实现定位误差的调整。
定位销采用了高精度的磨削加工工艺，以确保定位的准确性。
夹具的运动设计是通过运动机构实现的。
运动机构由手柄、螺杆和螺母组成，通过旋转手柄实现夹爪的打开和闭合。
夹具的运动机构设计遵循人机工程学原理，手柄的形状和长度经过优化，以提高操作的便利性和舒适性。
夹具的设计除了考虑基本原理和设计要点外，还需要考虑其他因素，如夹具的重量、成本和制造难度。
夹具的重量要尽量轻量化，以减小对机床的负载，提高机床的工作效率。
夹具的成本要尽量降低，以减少生产成本。
机床夹具毕业设计论文毕业设计
机床夹具毕业设计论文毕业设计一、引言机床夹具在机械加工中起着至关重要的作用，它能够保证工件在加工过程中的正确定位和夹紧，从而提高加工精度和生产效率。
本次毕业设计旨在设计一款实用的机床夹具，以满足特定零件的加工需求。
二、零件分析本次设计的零件为_____，该零件的结构较为复杂，具有多个加工表面和精度要求。
通过对零件图的仔细分析，确定了其主要加工工序包括铣削、钻孔、镗孔等。
在设计夹具时，需要充分考虑零件的形状、尺寸、材料以及加工工艺等因素，以确保夹具能够有效地定位和夹紧零件。
三、夹具设计方案（一）定位方案根据零件的结构特点和加工要求，选择了以平面和孔作为定位基准。
在夹具上设置了相应的定位元件，如支承板、定位销等，以保证零件在加工过程中的正确位置。
（二）夹紧方案为了确保零件在加工过程中不会发生位移和振动，采用了气动夹紧装置。
通过气缸的作用，使夹紧力均匀地作用在零件上，提高了夹紧的可靠性和稳定性。
（三）夹具结构设计夹具的整体结构采用了组合式设计，由夹具体、定位元件、夹紧装置、导向元件等组成。
夹具体采用了铸造结构，以保证其强度和刚度。
定位元件和夹紧装置通过螺栓和销钉固定在夹具体上，便于安装和调整。
四、夹具的工作原理当零件放置在夹具上时，通过定位元件实现零件的准确定位。
然后，启动气动夹紧装置，使夹紧力作用在零件上，将其牢固地夹紧。
在加工过程中，导向元件能够保证刀具的正确进给方向，提高加工精度。
五、夹具的制造工艺（一）材料选择夹具体选用了HT200 铸铁材料，定位元件和夹紧装置选用了45 钢，并进行了相应的热处理，以提高其硬度和耐磨性。
（二）加工工艺夹具体采用铸造工艺制造，然后进行时效处理，以消除内应力。
定位元件和夹紧装置采用车削、铣削、磨削等加工工艺，以保证其精度和表面质量。
六、夹具的精度分析（一）定位误差分析通过对定位方案的分析，计算出了定位误差，并与零件的加工精度要求进行了比较，确保定位误差在允许范围内。
毕业论文(设计)-盘类零件加工工艺及其夹具的设计
毕业论文(设计)-盘类零件加工工艺及其夹具的设计一、研究背景与意义盘类零件广泛应用于制造业，适用于飞机、汽车和机械等领域。
盘类零件具有高精度、高强度、重负荷承载等特点，其的制造工艺和夹具设计对产品质量和成本控制等方面都具有重要影响。
因此，本研究旨在研究盘类零件加工工艺及夹具的设计，探究其中的关键技术和原理，并通过实验验证其可行性，为工业生产提供有价值的参考和借鉴。
二、加工工艺研究1. 盘类零件加工的基本工艺流程盘类零件加工的基本工艺流程包括铣削、车削、钻孔等工序。
铣削工序：选择合适的铣刀和主轴转速，将盘形零件加固在工作台上，并设置削进量和切削参数。
在切削过程中，要注意切削力的控制、冷却液的喷洒和刀具的清洁，以保证加工精度和表面质量。
车削工序：选择合适的车刀和主轴转速，将盘形零件放置在支座上，并设置逐步切削的深度和切削参数。
在切削过程中，要注意切削区域的冷却液喷射、车床速度的控制、车刀的磨损以及工件翘曲、振动等现象的预防和解决。
钻孔工序：选择合适的钻头和主轴转速，将盘形零件固定在工作台上，并设置钻孔深度和切削参数。
在切削过程中，要注意刀具的静止和动态平衡、冷却液的喷洒和去除，以保证加工质量和效率。
2. 加工中的关键技术（1）工件夹紧技术在盘类零件的制造过程中，工件夹紧技术是关键技术之一。
传统的工件夹紧方式包括：机械夹紧、真空吸附、电磁吸盘等。
为了提高加工质量和效率，近年来采用多点分布式夹紧、多面器夹紧等新型夹紧技术，可以有效减小加工误差和提高精度。
（2）切削刃量和切削传动技术盘类零件加工中，选取合适的切削刃量和切削传动技术，能够减小切削面积和降低切削力。
采用高速切削技术，可以提高生产效率和加工质量。
（3）刀具磨损与刀具寿命管理技术刀具磨损是影响盘类零件加工质量和效率的重要因素之一。
采用合适的刀具与切削速度，加强刀具的管理维护，可以延长刀具使用寿命，优化生产成本。
三、夹具设计研究1. 夹具选择与设计盘类零件夹具的选择要考虑到工件的形状、大小、加工要求和制造工艺等多方面因素。
夹具设计毕业论文论文
夹具设计毕业论文论文本《夹具设计毕业论文》旨在研究夹具设计领域，探讨其背景、目的和意义。
夹具设计在现代工业生产中起着重要的作用，广泛应用于各个领域。
本论文将介绍夹具设计的重要性和应用领域，为进一步深入探讨夹具设计提供基础。
夹具是一种用于固定、保持或定位工件的装置，用于在制造过程中进行加工和装配。
它们可以提高生产效率、保证产品质量，同时减少生产过程中的浪费和损失。
夹具设计在汽车制造、航空航天、机械加工等行业具有重要的应用价值。
通过研究夹具设计，我们可以深入理解夹具的原理、分类和设计要求。
同时，我们还可以探讨夹具设计中的挑战和解决方案，以及在实际应用中的效果和影响。
本论文将结合实际案例，分析夹具设计在不同领域的应用情况，并对夹具设计的相关技术进行综述和比较。
通过对夹具设计的研究，我们可以为夹具设计领域的进一步发展提供参考和指导。
希望本《夹具设计毕业论文》能够对读者对夹具设计有更深入的了解，并为相关领域的研究和实践提供有益的借鉴和启发。
同时，希望该论文的研究成果能够推动夹具设计领域的发展，为工业生产提供更有效和高效的解决方案。
本节将回顾相关文献和研究成果，分析夹具设计领域的进展和存在的问题。
介绍夹具设计的基本原理和方法，包括夹具设计的步骤、设计流程和要考虑的因素。
选取实际的夹具设计案例进行分析，探讨不同设计方法和策略对夹具性能的影响。
本论文提出夹具设计的优化方案，旨在通过优化夹具的结构、材料和工艺，以提高夹具的性能和效率。
论文主要包括以下内容：引言对夹具设计的重要性进行介绍列举夹具设计中存在的问题和挑战夹具结构优化分析现有夹具结构的不足之处提出改进的设计方案，如增加支撑点、优化夹具排布等夹具材料优化探讨现有夹具材料的局限性研究新型材料的应用可行性选择合适的材料来提升夹具的强度和耐久性夹具工艺优化分析现有夹具制造工艺的不足之处提出改进的制造工艺方案，如精确加工、优化装配过程等实验与结果分析设计实验方案，并进行夹具性能测试分析实验结果并进行数据统计与比较结论与展望总结本论文的研究内容和成果展望夹具设计的未来发展方向通过本论文的研究，可以为夹具设计提供优化方案，改进夹具性能和效率，进而推动夹具设计领域的发展。
毕业论文专用夹具的设计
毕业论文专用夹具的设计毕业论文专用夹具的设计毕业论文是每个大学生在完成学业之前必须完成的重要任务。
而为了更好地完成这项任务，一个高效、方便的专用夹具是必不可少的。
本文将探讨毕业论文专用夹具的设计，旨在提供一个实用且有效的解决方案。
一、需求分析在设计毕业论文专用夹具之前，我们首先需要对夹具的需求进行分析。
毕业论文通常包含大量的纸质文档，如论文草稿、参考文献等。
因此，夹具需要具备以下特点：1. 容量大：夹具需要能够容纳大量的纸质文档，以便学生可以方便地整理和管理论文材料。
2. 分类明确：夹具应该具备不同的分区，以便学生可以根据需要将论文材料进行分类存放，提高整理效率。
3. 方便携带：由于毕业论文往往需要在不同的地方进行撰写和展示，夹具应该具备便携性，方便学生随时携带。
二、设计方案基于以上需求分析，我们提出以下设计方案：1. 夹具结构：夹具采用折叠式结构，可以根据需要进行展开或折叠。
这样的设计可以在不使用时减小体积，方便携带。
2. 分区设计：夹具内部设计多个分区，每个分区可以存放不同类型的论文材料。
例如，一个分区可以存放论文草稿，另一个分区可以存放参考文献。
这样的设计可以提高整理效率，使学生能够快速找到所需的材料。
3. 材料选择：夹具的外壳采用轻质但坚固的材料，如塑料或铝合金，以保证夹具的耐用性和便携性。
4. 便携性设计：夹具设计带有手提或肩带，方便学生携带。
此外，夹具还可以设计成可以放入背包或手提箱的尺寸，方便学生在不同场合使用。
三、制造与改进在制造夹具之前，我们可以通过3D打印技术先制作一个原型，以便对设计进行验证和改进。
这样可以节省制造成本，同时也能够更快地进行设计迭代。
在使用夹具的过程中，我们还可以根据学生的反馈进行改进。
例如，如果学生反映夹具的分区不够灵活，我们可以设计可调节大小的分区，以适应不同类型的论文材料。
或者，如果学生反映夹具的重量过大，我们可以选择更轻的材料进行制造。
四、总结毕业论文专用夹具的设计对于学生的论文撰写和整理工作具有重要意义。
毕业设计夹具设计说明书
毕业设计夹具设计说明书毕业设计夹具设计说明书一、引言夹具是工程领域中常见的一种工具，用于固定和支撑工件以便进行加工、组装或检测。
本文将详细介绍毕业设计夹具的设计过程和要点。
二、设计目标1. 提高生产效率：夹具设计应能够快速固定工件，减少装夹时间，提高生产效率。
2. 保证加工质量：夹具设计要确保工件在加工过程中的稳定性，避免加工误差和变形。
3. 提高工作安全性：夹具设计应考虑操作人员的安全，避免夹具使用过程中的意外伤害。
三、夹具选型夹具的选型应根据具体的加工要求和工件特性来确定。
常见的夹具类型包括平板夹具、机械手夹具、真空吸盘夹具等。
在选择夹具类型时，需要考虑工件的形状、尺寸、材料以及加工过程中的力学要求。
四、夹具设计流程1. 确定夹具定位方式：根据工件的形状和加工要求，选择适当的定位方式，如定位销、定位块等。
2. 设计夹具夹持方式：根据工件的特性，设计夹具的夹持方式，如机械夹持、气动夹持等。
夹持方式应确保工件的稳定性和加工精度。
3. 设计夹具结构：根据工件的形状和加工要求，设计夹具的结构，包括夹具底座、夹具臂、夹具夹持部件等。
夹具结构应考虑工件的装夹和卸载便捷性。
4. 确定夹具材料：夹具材料应具有足够的强度和刚度，能够承受加工过程中的力学载荷。
常见的夹具材料有铝合金、钢材等。
5. 进行夹具强度计算：根据夹具的结构和材料，进行强度计算，确保夹具在使用过程中不会发生破坏或变形。
6. 进行夹具装配和调试：根据夹具设计图纸，进行夹具的装配和调试，确保夹具能够正常使用。
五、夹具设计要点1. 精确度要求：夹具设计应考虑工件的加工精度要求，确保夹具本身的精度能够满足工件的加工要求。
2. 刚性要求：夹具应具有足够的刚性，能够承受加工过程中的力学载荷，避免夹具变形导致加工误差。
3. 便捷性要求：夹具设计应考虑夹具的装卸便捷性，方便操作人员进行工件的装夹和卸载。
4. 安全性要求：夹具设计应考虑操作人员的安全，避免夹具使用过程中的意外伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxx毕业论文摘要本文研究的是汽车左前纵梁及轮罩的焊接夹具设计问题，要求使工件定位迅速，装夹迅速，省力，减轻焊件装配定位和夹紧时的繁重体力劳动。
实现机械化，使焊接条件较差的空间位置焊缝变为焊接条件较好的平焊位置，劳动条件的改善，同时也有利于提高焊缝的质量。
本文首先分析了汽车左前纵梁及轮罩焊装夹具设计的必要性和可行性；然后围绕左前纵梁及轮罩焊装夹具设计这一核心，通过对汽车焊装生产线、汽车焊装夹具的结构特点进行分析，归纳了焊装夹具的设计步骤和要点；重点对汽车左前纵梁及轮罩焊接夹具的设计，包括定位器的设计，夹具体设计，夹紧装置的设计。
其中，定位器的设计是保证焊件在夹具中获得正确装配位置的零件和部件，应利用先装好的零件作为后装配零件某一基面上的定位支撑点，可以减少定位器的数量，提高装配精度；夹具体的设计是通过控制焊件角变形的夹紧力计算和控制焊件弯曲变形的夹紧力计算来确定的，通过公式计算得出拘束角变形所需的单位长度（焊缝）夹紧力,再根据焊件形状、尺寸来完成夹具体的设计。
夹紧装置的设计是本文设计的重中之重，这次设计的主要核心是通过气缸来改善传统手动夹紧的的繁重体力消耗以提高生产效率。
根据要求，设计气缸主要是对工件的夹紧，合理的气缸选择，合理的气动原理思路，极大地提高了生产效率和产品质量。
关键词：工装; 夹具；汽动；焊接AbstractThis study is the car left front rail and wheel cover welding fixture design, requirement for a workpiece positioning rapidly and clamping quickly, effort, reduce welding assembly positioning and the clamping heavy manual labor. Realization of mechanization, make for better conditions for the downhand welding position welding, improve working conditions and to improve the welding quality of poor condition of the space position of welding seam welding.This paper first analyzes the car left front longitudinal beam and the wheel cover the necessity and feasibility of welding fixture design, and then around the left front rail and wheel cover welding fixture design of the core, according to structural characteristics of car body welding production line, automobile welding fixture analysis, summed up the welding fixture design steps and main points; key to car left front longitudinal beam and the wheel cover welding fixture design, including locator design, clip specific design and clamping device design. Among them, design of locator is guarantee welding fixture in China obtain accurate position of the assembly of parts and components, should use first loaded parts as assembly parts a base surface positioning supporting point, can reduce the locator number to enhance the assembly precision; to clamp the specific design is by the angle to control the welding deformation of the clamping force calculation and control of welding a bending deformation of the clamping force calculation to determine the, through the formula calculation show that angle restraint deformation required per unit length (weld) clamping force, then according to the welding shape, size to complete specific design clamp.Clamping device design is the most important in this paper, the main core of this design is through the cylinder to improve the traditional manual clamping of the heavy manual to improve production efficiency. According to the requirements, the design of the cylinder is mainly for the clamping of the workpiece, a reasonable choice of the cylinder, a reasonable aerodynamic principle of thinking, greatly improving the production efficiency and product quality.Key words: Tooling；fixtures；pneumatic；welding目录第1章绪论 (4)1.1 课题的背景及意义 (4)1.2 焊装夹具国内外研究概况 (4)1.3 汽车焊装夹具研究概况 (5)1.3.1 车身焊接原理 (5)1.3.2 汽车车身常用焊接方法 (6)1.3.3 焊装夹具的功用 (8)1.3.4 焊装夹具设计要求 (9)1.3.5 夹具的基本构成 (9)1.3.6 夹具的设计步骤 (10)1.4 本课题研究内容 (10)第2章车身焊装夹具设计 (12)2.1 定位加紧方案确定 (12)2.1.1 夹具的定位方案的确定 (12)2.1.2 夹具的夹紧方案的确定 (14)2.2 单元夹具设计思路 (16)2.2.1 主要控制断面形状（MCS） (16)2.2. 2夹具单元设计思路 (16)2.3 夹具单元设计过程 (17)2.3.1 U09夹具单元设计过程 (17)2.3.2 U14夹具单元设计过程 (23)第3章生成二维图 (29)3.1 装配图的二维图 (29)3.2 零件图的二维图 (32)结论 (35)致谢 (36)参考文献 (37)第1章绪论1.1课题的背景及意义汽车工业是我国国民经济支柱产业之一，在国民经济发展中有特殊地位和作用，汽车工业能极大地带动和促进其它工业和产业的发展，并且成为显示一个国家工业发达水平的重要标志。
随着汽车市场竞争的日益加剧，加快了汽车产品的更新换代步伐，汽车新产品的开发和制造周期越来越短。
增加新车型冲压模具和焊接工装夹具虽必不可少，但汽车换型最主要的是改造焊接生产线。
在汽车制造业中，汽车焊装夹具在汽车焊装线投入中占有相当大的比例，焊装夹具的设计制造直接影响汽车的生产规模、效率和生产质量。
车身焊装是车身制造的重要组成部分，它是将已经冲压成形的车身零件在夹具上定位夹紧后，通过点焊、凸焊、CO2保护焊、钎焊以及粘接工艺（主要是电阻点焊）装配成为白车身的过程。
目前，国内的焊接装备生产厂家综合技术实力不足，不具备设计制造高水平的成套焊装线的能力，面对汽车行业的日益激烈的竞争又不允许国内的汽车生产厂家用国产的装备进行试验，只好成套引进，使得国内接装备生产厂家近年来与国外水平的差距越来越大。
国内汽车焊接生产水平与国外逐渐接近，而国内焊接装备制造水平与国外差距却逐渐加大，提高我国焊装线及焊装夹具自主设计和制造水平迫在眉睫。
1.2 焊装夹具国内外研究概况中国的汽车制造业已有50年的历史，只是在近几年中才得到了飞速的发展。
相比之下，我国汽车制造业的工艺水平，特别是焊接工装夹具水平，显得越来越不适应这种快速发展速度的要求。
这种现象的存在，原因在于在我国机械加工行业的传统习惯中，焊接制造工艺的地位不高。
在中国众多的汽车制造生产厂家中，焊接工装夹具通常采用的是专用工装夹具，它是针对一道或几道特定的焊接工艺而配备的。
随着目前汽车生产小批量、个性化的发展趋势，这类工装的使用就越来越受到限制，其设计生产的周期较长，场地占用较大，重复使用率较低的缺点充分的暴露出来。
这种现状很大程度制约了我国汽车制造业焊接工艺水平的提高，延长了新车型研发的周期。
在世界先进国家的汽车制造业，对广泛使用的焊接工装夹具已经标准化、系列化，设计时进行合理选用即可。
在国内对焊接夹具的系统研究不够重视，汽车焊接夹具的开发设计更是一个薄弱环节。
在我国现有的所有引进车型中, 焊接夹具几乎无一例外全部依赖进口。
焊接夹具开发的滞后状态严重制约了我国汽车工业的进一步发展。
这与国外的技术封锁有关但更主要的是我们重引进轻研究开发重眼前利益, 轻长远打算。
我国不少科研部门和制造单位从事了这项有益的作, 如机械工业部第四设计研究院、沈阳牡机制造公司、成都飞机制造公司和一汽、东风等国内著名汽车大集团都是其中的佼佼者。
由于国产焊装起点都不高,批量不大,与西方汽车大国相比水平还有待在实践中进一步提高。
在世界先进发达国家，焊接工艺及柔性焊接生产线备受关注，特别是柔性焊装生产线适应不同产量、不同生产率、不同自动化程度、不同工厂环境的特点，柔性生产系统是车身焊装线的主流发展趋势。
