完整DIP员工培训教材
DIP车间手工插件培训教材
签章处三华惠海电子有限公司页 数： 共6页 文件编号：版本：A制 定 人： 李瑞芳 文 件 标 题制定部门： 生产部 DIP 车间手工插件培训教材实施日期： 2010-07-01 有 效 期：至变更时止文件核准文件更改记录版本更 改 内 容更 改 人 日 期 A 新发行 李瑞芳2010-07-01审核: 批准:1.目的使新员工尽快掌握手工插件工作。
2.适用范围适用于DIP车间手工插件线的新员工。
3.参考文件无4.工具和仪器无5.术语和定义作业指导书:是由公司相关部门根据生产过程中总结的实际经验，并运用规范化的语言制定的一种公司内部的作业标准。
电容器：一种贮存电能的元件。
6.部门职责6.1制造部协助培训和结果考核确认7.流程图：无8.教材内容：8.1作业指导书的使用8.1.1 实施作业指导书的目的作业指导书将使我们明白在生产过程中应该按照什么样的方法或步骤执行我们的工作任务，提高我们的工作质量，确保我们的产品质量，对我们整个生产体系起一个支撑的作用，也就是说作业指导书是我们工作中的指南针。
8.1.2 举例说明（举DIP车间的作业指导书实例）作为一个作业指导书首先应明确其目的，适用范围，版本类型（标准或试用），作业指导书当中用到的术语定义，其次是应讲述其详细的操作流程，这一流程将指导我们如何进行合理化的操作。
在开始上线之前，按照作业指导书将产品所需物料分到各个工位，各工位将根据作业指导书核对物料本体及物料标签是否一致。
在保证物料无误的情况下，查看本工位的注意事项及使用工具，作业员将根据提供的生产信息进行作业。
8.1.3作业指导书的分类试用文件：一般是在新品试做时临时发行的作业指导书，它确认制程工艺参数的可行性，是标准文件发行前的过渡文件。
标准文件：它是在试用文件通过的情况下，受控发行的，工艺参数已经确定，任何人员不可以随意更改。
8.2 元件的认识第 3 页 共 6 页8.2.1 电容器说明电容器是一种能贮存电能的元件。
DIP插件培训教材
第二部分
手插电子元件基础知识
• 电阻
1、电阻的外观、形状如下图示：
2、电阻在底板上用字母R（Ω）表示、图形如下表示：
第二部分
3、电阻的分类：
手插电子元件基础知识
• 从结构分有：固定电阻器和可变电阻器 • 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等 • 从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等
第二部分
手插电子元件基础知识
• IC
A、IC又名集成电路,它是将三极管.二极管.电阻和电容等 元件,制作在同一硅片上，构成一个完整电路，绝缘层 很薄，极易被静电击坏。 B、IC是半导体元件，有极性，有圆点一边为负极，凹陷 一边为正极。
• 散热片
A、散热片的作用是散热.因开关管在工作时发热,温度较 高,若没有散热会损坏开关管.
四色环电阻读法:第一.第二色环直读,第三色环乘以10n(即第三色环为n值) 2 例:4色环电阻 黄紫红银 47*10 =4700欧 电阻值为4700+4700*10%=42302 欧~5170欧
*电阻不是极性元件,没有方向性
第二部分
手插电子元件基础知识
• 电容
1、电容的外观、形状如下图示：
陶瓷电容 无极性
4、单位及换算：
1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)
5、作用： 可降压.分流.限流.建立电路中所需的电流和电压值。
第二部分
手插电子元件基础知识
6、电阻阻值大小的标示 ： • 一种用数字直接表示
• 一种用颜色作代码间接表示 四色环普通电阻和五色环精密电阻，读电阻值从色环较密一 边读起，阻值误差：金+5%,银+10%,无色+20% 色环与数字对照表: 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 1 2 3 4 5 6 7 8 9 0
DIP制程基础知识培训PPT幻灯片
脚直接扫在流水线或地面上. D.当天补焊线若无剪脚作业,需将剪脚罩放置于料架.
29
六、插件/补焊/后焊的作业要求
12.剪脚工位作业注意事项： a.元件脚长一般控制1.0--1.5mm，若有特殊要求见相关的作
说明： A.共进 3.2±0.1mm外协 6.0±0.2mm B.90°±5°
C随不同产品进行调整 要求： a.组件成型后，组件应平贴PCB板，组件的外表不能损伤，组件脚成型
印痕（损伤）深度不超过组件脚直径的10%。 b.组件脚跨距与PCB板的焊孔间距应一致。
18
五、插装零件成型作业要求
4.物料员注意将有铅与无铅物料区分放置，并做好标示牌。 无铅物料放在物铅物料区域。
5.发板投入生产时，要注意检查该产品PCB板上是否有环保 〝Logo〞或贴有〝无铅+软件版本号〞字样的无铅标示，与 拉长同时确认OK后才投入流水线.存放、周转无铅环保产品 使用的周转车、物料架、防静电架要贴有无铅标示.
6
色环电阻中颜色与数值的对应关系
7
三、电子元件的识别
常用电阻、电容误差经常采用字母来表示：
F：±1% J：±5% K：±10% M：±20%
Z：+80%-20%
五、常用元件的符号表示方法：
电阻：R 电容：C 电感：L 二极管：D 三极管：Q
集成电路：IC（U） 晶振：Y或X 继电器：K
变压器：T
业指导书. b.不可剪到零件脚焊锡点，以免零件脚裂锡。 c.剪脚一定要按照左图示放入剪脚罩中操作，并且剪脚罩中
不可放板卡或其他杂物。 d.不能把双手放在剪脚罩外，以免残脚飞溅伤人，或落在其
DIP制程基础知识培训教材
DIP制程基础知识培训教材DIP培训项目：一、手插件的原则与标准二、电子元件的单位及换算关系“有铅专用”字样的周转箱三、电子元件的识别四、电子元件的插件标准五、插装零件成型作业要求六、插件/补焊/后焊的作业要求七、无铅/恒温烙铁使用与管理名词解释：DIP：dual in—line package 双内线包装（泛指手插件)一、DIP Manual Assembly Rule1.双手并用：需左右手交替作业。
如预备动作：当左手插件，右手要做好插件准备(极性识别），可以随时将零件插入，反之亦然，尽量缩短等待的间. 2。
插件顺序原则：A、零件由小至大插件(可防止大零件挡手）.B、水平方向由右至左插件（输送带由左至右流线）。
C、垂直方向由上至下插件（可避免手碰到下方零件）3.外观相同但规格不同之零件，不排在同一站或相邻站.4.含固定脚之零件,需于前3站插件完毕(防止引起跳件）.5.有方向性零件之插件原则：A、方向相同之零件排于同一站。
B、不同方向之零件不排在同一站。
6.PCB 板上无印刷及标识、防呆孔时，将正确插件及零件位置图片作标识。
7。
同一站内零件种类（盒）以不超过五种为原则（可保持零件盒在正常作业范围内）.8.零件盒摆放位置顺序需与双手动作顺序相符。
9。
分开作业:左右手的零件要分开,不可右手抓左边零件槽的零件、左手抓右边的零件。
10。
排站时，以一人插6—8 颗零件时，效率最佳。
最大工作区域装配点最佳工作区域作业员插件标准作业范围：最佳工作范围：以肩算起水平180 度47。
4CM. 正常工作范围：以肩算起水平180 度57。
0CM。
最大工作范围：以肩算起水平180 度72。
9CM。
二、生产中所用电子元件的单位及换算关系电阻：1Mohm=103Kohm=106oh电容:1F=106μF=109nF=1012PF电感：1H=103mH=106μH电压:1KV=103V=106mV电流：1A=103mA=106μA频率：1MHz=103KHz=106Hz三、色环电阻中颜色与数值的对应关系黑0 100棕1 101 ±1%红2 102 ±2%橙3 103黄4 104绿5 105兰6 106紫7 107灰8 108白9 109金银有效值倍率误差10—1 ±5％10-2 ±10％±0。
DIP培训教材

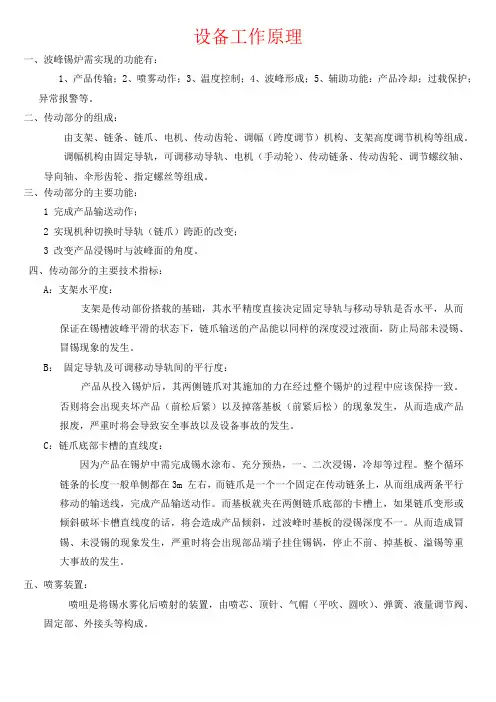

设备工作原理一、波峰锡炉需实现的功能有：1、产品传输；2、喷雾动作；3、温度控制；4、波峰形成；5、辅助功能：产品冷却；过载保护；异常报警等。
二、传动部分的组成：由支架、链条、链爪、电机、传动齿轮、调幅（跨度调节）机构、支架高度调节机构等组成。
调幅机构由固定导轨，可调移动导轨、电机（手动轮）、传动链条、传动齿轮、调节螺纹轴、导向轴、伞形齿轮、指定螺丝等组成。
三、传动部分的主要功能：1 完成产品输送动作；2 实现机种切换时导轨（链爪）跨距的改变；3 改变产品浸锡时与波峰面的角度。
四、传动部分的主要技术指标：A：支架水平度：支架是传动部份搭载的基础，其水平精度直接决定固定导轨与移动导轨是否水平，从而保证在锡槽波峰平滑的状态下，链爪输送的产品能以同样的深度浸过液面，防止局部未浸锡、冒锡现象的发生。
B：固定导轨及可调移动导轨间的平行度：产品从投入锡炉后，其两侧链爪对其施加的力在经过整个锡炉的过程中应该保持一致。
否则将会出现夹坏产品（前松后紧）以及掉落基板（前紧后松）的现象发生，从而造成产品报废，严重时将会导致安全事故以及设备事故的发生。
C：链爪底部卡槽的直线度：因为产品在锡炉中需完成锡水涂布、充分预热，一、二次浸锡，冷却等过程。
整个循环链条的长度一般单侧都在3m 左右，而链爪是一个一个固定在传动链条上，从而组成两条平行移动的输送线，完成产品输送动作。
而基板就夹在两侧链爪底部的卡槽上，如果链爪变形或倾斜破坏卡槽直线度的话，将会造成产品倾斜，过波峰时基板的浸锡深度不一。
从而造成冒锡、未浸锡的现象发生，严重时将会出现部品端子挂住锡锅，停止不前、掉基板、溢锡等重大事故的发生。
五、喷雾装置：喷咀是将锡水雾化后喷射的装置，由喷芯、顶针、气帽（平吹、圆吹）、弹簧、液量调节阀、固定部、外接头等构成。
1、良好的雾化效果：① 喷雾面积适中可调。
②助焊剂颗粒大小一致、分布均匀。
③喷吐量恒定。
2、影响喷雾效果的因素：气压大小；喷雾距离；喷嘴洁净度、密封性；气帽的安装方向。
最完整DIP员工培训教材
第一章
电子元件的基本知识
代表字母
M
F
G
D
C
N
J
K
温度特性
CH
Y
R
X
B
3.部品表示方法 3-1.电阻 3-1-1电阻的单位是Ω（欧姆）、KΩ（千欧姆）、MΩ（兆欧姆），其换算为： 1MΩ=103KΩ=106Ω
3-1-2电阻用字母“R”表示，符号为
，实物形为
， chip
102
3-1-3电阻按值的精确度分为：精密电阻和普通电阻两种，精密电阻为精确度在±1%以内，普通
济南市嫦娥电子有限公司 DIP员工培训教材
编制：邓赞丰 审核：牛付存
学好才能做好!

培训教材目录
目 的 范 围 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 电子元件的基础知识 插件技能及工艺知识 焊接基础知识 焊接的判定基准 常用设备的操作知识 6S知识 消防知识 考核
学好才能做好!
3-6集成电路：又称IC，它由多个晶体管组成，有极性，通常用字母U表示 3-6-1其作用：储存数据及处理数据 3-6-2其方向识认：1）IC表面有一圆点与其它圆点相异，该圆点处为其极性 2）IC正向数量其左下角为第1脚，即为其极性，IC脚数确认，确定其第一脚后逆时针数。 IC贴装时，实物与PCB上丝印方向一致，通常 PCB上丝印为四边形切角，凹点， 白色圆点或“1”，如下图示： 方向
学好才能做好!
1、目的 规范作业手法，掌握基本作业技能，保证产品品质，提高生产效率。 2、范围 本教材适用于本公司SMT所有员工。 3、培训内容 第一章至第七章
学好才能做好!
1．常见的部品有：电阻、电容、电感、二极体、三极体、IC 2．色环表
