铝板幕墙施工组织设计方案

外墙铝板工程

施工组织设计方案

1. 工程概况

1.1主要选用材料说明

1.2钢型材：采用镀锌钢材龙骨。

1.3铝板：采用闪银灰色

2.5mm厚的喷氟碳涂铝单板。

1)1.4耐候胶：采用“使你佳”产品

2. 施工组织措施

2.1施工准备

2.1.1安装铝单板采用外墙脚手架。使用前应出具厂方准用证及合格资料，并做好机械设备的检查，经甲方确认后方可使用。

3.1.1本工程现场施工人员住房和临办公室，材料临时堆放场地甲方统一安排布置，做好

材料供应计划，原则上做到：施工现场不库存超过三天的材料，保证工地上所有物料存放整齐，保持场地顺畅、整洁。

3.1.2施工用棚架搭设的方案由我公司作出方案，但由双方进行协商确定，采用共同制

定，保证安全的原则。

3.1.3做好施工用电安全，每层设置电源控制箱。

3.1.4所有临时设施的搭建，必须经过甲方的同意及认可，方可实施。

2.1.1所有材料组织按《叠石桥家纺市场外装幕墙工程施工进度计划表》所要求的进度计

划安排。

3.2 施工部署

本工程虽然工程量不大，工期较短，施工过程变化大，根据目前情况，按以下设想控制工期：部分时间交叉作业，总工期控制在_60—个日历天内。主要构件制作和全部铝板加工都在车间内进行。

3.3 主要工种配备

根据本工程的工料分析。本工程施工约需 ___________ 个工日，包括工厂组装工、现场安装工、铝板加工、金属构件加工、焊工、放线工、搬运工等工种。

3.5 设计组织管理生产工艺流程表

视察现场作初步方案设计会审-设计型材截面-施工图设计-

3.6 安装部组织管理工艺流程表

视察现场作初步施工方案—编制施工组织设计—图纸会审―

测量放线定位—底码件定位安装—材料选购进场―

框架制作安装、检验-挂饰面板块- 灌注密封胶—挂收口饰面板—

清洁检查-拆棚-整理竣工验收资料-竣工验收交付使用

3.7 主要施工工艺流程图

排栅搭设-测量放线-设置后锚固件-安装钢底码-焊接钢企码- 钢立柱安装—钢横梁安装—骨架隐蔽工程验收—铝板安装、检验—收口板安装、检验—现场灌注耐候胶—拆棚前清洁幕墙—逐层拆棚—

4.施工技术措施

4.1 施工工艺及铝板内场加工

4.1.1现场施工按照《国家施工工艺要求》执行。

4.1.2铝板外墙施工过程按《铝板幕墙安装施工工艺》执行。

4.1.3放线完毕后，由设计工艺员按放线实际尺寸绘制铝板加工图，确定其型号、规格、数量、表面处理要求，然后由采购员联系加工事宜。

4.1.4生产厂家按照铝板加工成型图，进行剪、冲、折、钻、种钉、焊角、灌胶、装加强肋成型。然后进行打磨、前处理、烘干、喷底漆、面漆、罩漆后，掬油、冷却，加工完毕的铝板待检验合格后，进行包装，然后运至工地安装。

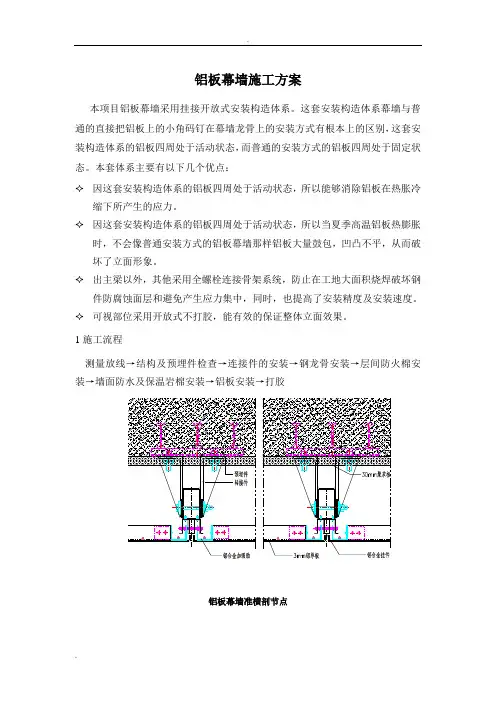

4.2骨架安装

4.2.1铝板幕墙在完成立面分格放线工作后，在支撑处结构梁边采用后置锚固，即首先在打入M12*160, M16*190的膨胀螺丝，装上镀锌钢底码。然后焊上企码，通过M12*160, M16*190的不锈钢六角头螺栓将钢方管与钢码连接起来，完成校正后，再将开锯好的横柱安装在主柱上，横料安装单边采用固定烧焊连接，另一边采用活动支撑，以保证足够的变形。最后所有经过焊接的钢构件均要清除焊渣后，涂防锈富锌漆。

4.2.2骨架装好后再按图将隐蔽项目装上，所有螺孔及抽钉孔均在现场钻孔，装好

的螺丝必须在螺丝头上挤上耐候胶。

4.3铝板挂装

钢结构完成后，在钢龙骨上弹上安装控制线。然后，将加工好的铝板按型号搬至指定的位置上调校好后，用自钻自攻螺丝与骨架连接，待与上下左右调校平整后，进入下一个工序。

4.4 打胶

打胶前，应用二甲苯清洁胶路材料表面，并在未挥发前用干净的白布擦干，

然后填入适当尺寸的发泡胶条（胶条要填实，不再出现变形），在沿胶路完成

边粘贴美纹纸后，灌注密封胶。胶缝要保持饱满，并且不可重复使用，然后

用专用小挂刀将胶路挂平，最后小心撕掉美纹纸，注意不得污染铝板表面。

5. 保证工程质量的技术措施

5.1 质量控制实施要点

5.2.1 技术规范

5.2.1.1 设计、施工按中华人民共和国行业标准《金属、石材幕墙工程技术规范》

JGJ133 执行。

5.2.1.2 采用有关规范及标准：

GB700碳素结构钢

GBJ9-87建筑结构荷载规范

GBJ9-87建筑结构荷载规范

GBJ16-87建筑设计防火规范

GB50057-94建筑防雷设计规范

GB8013-87铝及铝合金阴极氧化阳极氧化膜规范

GB3035-1996建筑幕墙

GB/T5237-93建筑铝合金型材

GB10712-89建筑橡胶密封条

GB/T14683-93硅酮建筑密封膏

GB11835-89绝热用岩棉矿渣棉及其制品

5.2.2 加工过程中质量控制实施要点

5.2.2.1 后置锚固件的安装质量，关系到整个幕墙的安全，因此必须严格按照厂家提供的

施工工艺进行施工，并按照企业内部标准对每一个锚固点的抗扭强度进行检验，检验不合格坚决采用补救措施，直到检验合格。

5.2.2.2 铝板的加工

铝板加工中必须严格控制成型加工以及喷涂过程中炉温控制，以保证铝板

加工精度和表面喷涂质量

523施工过程中质量控制实施要点

523.1骨架安装隐蔽工程验收（包括膨胀螺丝抗拉拔力检测、骨架烧焊焊缝质量、平整度、垂直度等四个方面）

523.2铝板板块安装验收（检验按《铝板幕墙安装施工检验规范》 1.5条执行）
