钢筋直螺纹机械连接技术措施

合集下载

剥肋滚压直螺纹钢筋连接施工技术

剥肋滚压直螺纹钢筋连接施工技术一、编制依据《钢筋机械连接技术规程》JCJ107—2023《滚轧直螺纹钢筋连接接头》JC163—20231.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。

2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。

3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。

4、本施工技术规定, 使用施工范围：1）仅用于剥肋滚轧直螺纹钢筋连接工程；2）合用于混凝土结构中, 直径为16—40mm的II级III 级钢筋的连接3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。

4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。

Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值, 残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。

二、接头的抗拉强度等级Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。

Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。

Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。

1）接头单向拉伸时的强度和变形是接头的基本性能。

钢筋直螺纹机械连接施工技术与质量控制措施

施工技术2018年第05期183近些年工艺技术发展迅猛，许多新型技术产生，钢筋的连接方式也发生了很多变化，连接的钢筋质量也得到了很好地保证，通过对钢筋连接技术的不断总结和发展，在钢筋连接技术上也有了很大的进步。

现在在钢筋连接技术中，直螺纹连接技术是最先进的。

本文就简单介绍钢筋直螺纹机械连接的施工技术和质量控制。

1　直螺纹钢筋机械连接技术1.1　钢筋直螺纹机械连接技术的优缺点钢筋机械连接技术有很多优点，也存在着些许不足。

钢筋机械连接技术的连接强度高，质量可靠，在连接时连接接头的质量应该稳定可靠，这样能保证连接过程顺利，连接时也能保证连接精确度高。

连接接头的速度快，套筒的长度比较短，螺纹的扣数也比较少，为施工带来了很大的方便，施工时不扭动扳手也可以。

机械连接技术能够有效提高施工的效率，使用这种技术将削丝头环节的时间大大减少，现在仅仅需要30几秒就可以削好一个丝头，为整个连接技术过程节约了时间。

操作简单也是这个技术的一大优点，一般施工技术对于施工场地的选择很是注意，但是钢筋机械连接技术对于施工场地的要求并不是很高，只要将施工需要的配件和相关技术准备好，无论是密集还是空旷的地方都可以施工。

钢筋直螺纹的适用范围广，钢筋直螺纹接头的钢筋强度比其他形式的接头强度高，并且在抗震设防和不抗震设防的混凝土工程中都适用。

钢筋直螺纹机械连接技术省时省力，节能节材，而且连接好的工件使用寿命长。

虽然直螺纹连接技术的优点很多，但是在施工过程中还是存在很多问题，例如，钢筋直螺纹接头的质量不合格，操作人员的操作水平低，质量意识差，导致钢筋直螺纹的螺纹精度低，使得机械连接质量不合格，耽误工程进度，降低施工效率。

1.2　直螺纹钢筋机械连接技术的原理直螺纹钢筋机械连接就是将带肋钢筋直接送进钢筋滚轧螺纹机床，然后使用四滚轧轮对带肋钢筋进行滚轧。

用机械技术将钢筋顶端部位快速滚制成螺纹，然后再利用连接套进行连接。

传统施工方式中，钢筋焊接技术使用的最为频繁，因为该技术不需要很多的材料就能达到高质量的工程效果，减少施工成本还能提高施工效率，并且制作出来的工件牢固耐用，使用寿命长。

钢筋机械连接操作工艺(镦粗直螺纹连接)

钢筋机械连接操作工艺（镦粗直螺纹连接）一、施工前准备工作验收1、套筒与锁母：宜使用优质碳素结构钢或合金结构钢，应有供货单位质量保证书。

2、主要机具：镦粗机、套丝机、管钳扳手等。

3、凡从事带肋钢筋螺纹连接工作的工人必须经过技术培训，持证上岗，班组成员相对固定。

4、作业场地应有安全防护措施，加强劳动保护，防止发生触电、机械损伤等事故。

二、操作工艺1、工艺过程：钢筋下料→端头镦粗→钢筋套丝→对接钢筋2、工艺流程：下料→冷镦扩粗→套丝→抽检10%用螺纹规检查→戴塑料帽→分类堆放→运至现场备用→用套筒对接钢筋用扳手拧紧定位→检查套筒两端外露丝扣不超过一个完整扣→现场抽检和记录3、钢筋下料：钢筋下料可用砂轮切割机、带锯床、专用锯片铣割机、气割或高质量切断机下料。

要求钢筋切割端面垂直于钢筋轴线，端头不准挠曲，不得有马蹄形。

4、端头镦粗：镦粗前镦粗机应先退回零位，再把钢筋从前端插入、顶紧，钢筋轴线一定要与镦粗机模具中心线保持一致，严禁夹偏，损坏模具。

开始为油压泵上压，压力应随着钢筋规格与批号先做几根实验后决定。

若镦粗机基圆没达到要求，必须切去重镦，不许二次镦粗。

镦粗机的镦粗量和镦粗缩短量见下表。

镦粗量和镦粗缩短量表5、钢筋套丝：钢筋镦粗完成后，即可进行套丝。

把钢筋从套丝机的前端插入套丝孔，夹紧。

打开电源，使套丝机转动。

扳动扳手使钢筋紧顶套丝孔进行套丝。

对于加工的丝头，要求必须逐个目测检查，并用止规检查，并做好检验记录。

检查合格的丝头，立即将其一端套上同规格塑料保护帽，另一端则连接上同规格的连接套筒，存放整齐备用。

6、钢筋连接（1）钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，并检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损、清洁。

如发现杂物或蚀要用铁刷清洗干净。

（2）把装好的连接套筒的一端钢筋拧到连接钢筋上，然后再用扳手拧紧钢筋接头，应使两个丝头在套筒中央位置相互顶紧。

（3）接头连接完成后，由质检人员分批检验，检验方式为：目测。

直螺纹机械连接接头加工质量控制措施

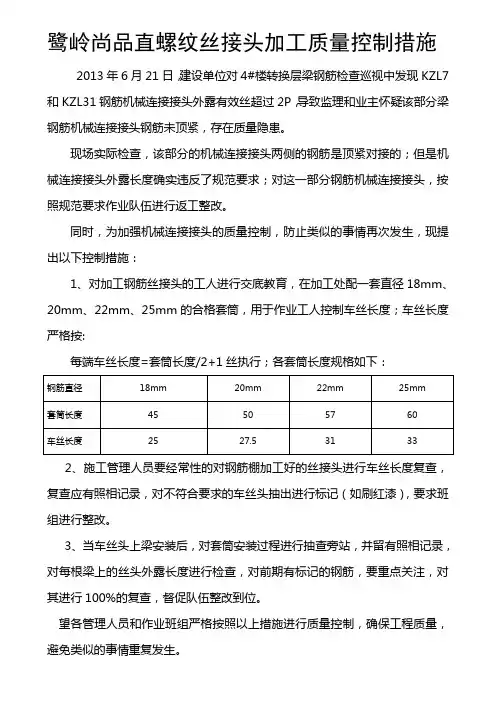

鹭岭尚品直螺纹丝接头加工质量控制措施 2013年6月21日，建设单位对4#楼转换层梁钢筋检查巡视中发现KZL7和KZL31钢筋机械连接接头外露有效丝超过2P，导致监理和业主怀疑该部分梁钢筋机械连接接头钢筋未顶紧，存在质量隐患。

现场实际检查，该部分的机械连接接头两侧的钢筋是顶紧对接的；但是机械连接接头外露长度确实违反了规范要求；对这一部分钢筋机械连接接头，按照规范要求作业队伍进行返工整改。

同时，为加强机械连接接头的质量控制，防止类似的事情再次发生，现提出以下控制措施：
1、对加工钢筋丝接头的工人进行交底教育，在加工处配一套直径18mm、20mm、22mm、25mm的合格套筒，用于作业工人控制车丝长度；车丝长度严格按: 每端车丝长度=套筒长度/2+1丝执行；各套筒长度规格如下：
2、施工管理人员要经常性的对钢筋棚加工好的丝接头进行车丝长度复查，复查应有照相记录，对不符合要求的车丝头抽出进行标记（如刷红漆），要求班组进行整改。

3、当车丝头上梁安装后，对套筒安装过程进行抽查旁站，并留有照相记录，对每根梁上的丝头外露长度进行检查，对前期有标记的钢筋，要重点关注，对其进行100%的复查，督促队伍整改到位。

望各管理人员和作业班组严格按照以上措施进行质量控制，确保工程质量，避免类似的事情重复发生。

重庆渝叶瑞利建筑安装工程有限责任公司。

直螺纹机械连接技术示范工艺

粗直径钢筋直螺纹机械连接技术随着我国电力建设事业的蓬勃发展，钢筋混凝土结构的跨度和规模越来越大，钢筋用量显著增加，钢筋直径和布筋密度也越来越大。

粗直径钢筋的连接方法，成为结构设计与施工的关键之一，它将直接影响建设工程质量、施工进度和经济效益。

600MW机组主厂房工程建筑总面积约32000平方米，建筑占地面积约10000平方米，共 4 层，主要结构形式为框架结构。

该工程钢筋用量大，接头多，并且工期紧，任务重，如果粗直径钢筋的接头采用焊接，不仅钢筋连接质量差，劳动强度大，而且会耽搁工期。

经我们研究，一致认为采用接头质量高、易施工、操作简单并且综合成本底的钢筋直螺纹机械连接技术，下面简要谈谈600MW机组主厂房工程粗钢筋直螺纹连接技术的工艺特点、工艺原理、工艺流程、操作要点及检验方法。

一、工艺特点1.螺纹牙型好，精度高，连接质量安全稳定可靠，连接强度高；2.操作简单，施工速度快；3.连接接头具有优良的抗疲劳性能，试验抗疲劳强度达200万次以上；4.应用范围广，适用于22mm～40mmⅡ、Ⅲ级钢筋在各种方位进行的连接；5.接头质量不受施工环境和气候条件影响；6.无污染，无火灾及爆炸隐患，施工安全可靠；二、工艺原理1.丝头加工螺纹加工直径调定：根据所加工的钢筋直径，把滚丝的相应规格通过通止棒调整，然后锁紧滚丝轮，严禁一次调定。

滚丝牙应相对吻合，严禁丝牙交叉锁紧。

长度调整：根据所滚压钢筋直径丝头长度，把行程调节板上相应规格的刻线对准护板上的“0”刻线，然后锁紧，即初步完成。

直径、长度的调整：由于误差累计影响的准确性，所以刻线均为初步指示线，最后以实际加工的直径和丝头长度进行微调，直至合格。

调整时必须直径从大到小，丝头由短到长循序进行调整。

钢筋安放：把床头置于停车极限的位置，将加工的钢筋卡在夹钳上，钢筋伸出长度以其端面与滚丝头钢丝轮外端对齐为准，然后夹紧钢筋。

丝头加工：开启水泵，逆时针搬动进给受柄，使主机启动，并平稳前进，当滚动丝轮接触钢筋后，仍需给手柄一定的动力，使其能自动按螺距前行两个螺距后再去掉手柄力，使其自动进给。

钢筋直螺纹连接作业指导书

目录1.目旳 ............................................................. 错误!未定义书签。

2.编制根据 ......................................................... 错误!未定义书签。

3.合用范围 ......................................................... 错误!未定义书签。

4.技术准备 ......................................................... 错误!未定义书签。

5.人员组织 ......................................................... 错误!未定义书签。

劳动力组织记录表 ................................................... 错误!未定义书签。

6.材料规定 ......................................................... 错误!未定义书签。

7.机具配置 ......................................................... 错误!未定义书签。

7.1钢筋剥肋滚压直螺纹机.......................................... 错误!未定义书签。

7.2限位挡铁..................................................... 错误!未定义书签。

7.3螺纹环规..................................................... 错误!未定义书签。

7.4力矩扳手..................................................... 错误!未定义书签。

桥梁工程建设中的钢筋直螺纹机械连接技术

设备管理与维修2021№4(下)0引言钢筋机械连接是随着工程建设水平逐步提升而衍生出的新型技术,其兼具套筒挤压和锥螺纹连接的各项应用优势,具有接头强度高、施工便捷、安全可靠等特性,在现代工程中取得广泛的应用。

1工程概况某桥梁工程总长2856m ,主桥采取74.6m+6×120m+74.6m 预应力混凝土变截面刚构连续组合箱型梁桥,并设有南岸引桥和北岸引桥。

桥梁工程建设中,各类粗钢筋均采取直螺纹接头连接的方式。

主桥施工中,基础部分采用钻孔灌注桩高桩承台结构,承台主筋材料为Φ32mm Ⅱ级螺纹钢,为直螺纹连接形式。

引桥基础结构形式为Φ1.8m 钻孔灌注桩,以Φ25mm Ⅱ级螺纹钢为基础材料,直螺纹接头总量约25000个。

2钢筋直螺纹机械连接技术的应用优势(1)强度高。

连接接头通常具有较高的强度,在具备此特点后,能够给连接作业创设良好条件,从而提高连接精度。

(2)施工便捷。

直螺纹机械连接的方式对现场作业条件未提出特定的要求,在钢筋堆放密集区或是狭窄区域均能够快速完成连接作业,且各类配件及钢丝头均根据施工需求提前预制成型,给钢筋机械连接创设了良好条件。

(3)使用范围广。

无论钢筋连接的方向如何,或是各钢筋的直径存在何种变化,均可快速将钢筋连接到位。

(4)环保效益显著。

钢筋连接期间无明显的环境污染问题,材料得到充分的利用。

(5)稳定性强。

自然因素以及人为因素对钢筋直螺纹机械连接作业的干扰相对较小。

直螺纹机械连接是现阶段工程建设领域较为主流的螺纹连接方式[1],其工作思路在于先将钢筋端部墩粗,经切削处理后使其呈直螺纹状,若无误则通过套筒实行钢筋对接。

相比于钢筋原截面的面积,经墩粗、切削处理后,所得钢筋的净截面的面积相对较大,接头强度显著高于母材强度。

通过应用钢筋直螺纹的方式,可有效保证接头质量,同时施工较为便捷,适用范围较广,综合应用效果良好[2-3]。

3钢筋直螺纹机械连接技术的应用要点3.1准备工作配套1台墩粗机和1台套丝机,规划钢筋加工场地,于该处完成各钢筋丝头的加工作业。

钢筋直螺纹机械连接用的钢筋螺纹加工生产线及加工方法

钢筋直螺纹机械连接用的钢筋螺纹加工生产线及加工方法
钢筋直螺纹机械连接用的钢筋螺纹加工生产线通常包括以下几个关键环节：
1. 钢筋螺纹加工设备：包括钢筋螺纹加工机、切断机、倒角机等。

钢筋螺纹加工机是整个生产线的核心设备，用于将钢筋加工成螺纹形状。

2. 钢筋直螺纹加工工艺：钢筋螺纹加工一般分为切断、倒角和螺纹加工三个工艺步骤。

首先，使用切断机将原始的钢筋进行切断成指定长度；然后，使用倒角机对钢筋切口进行倒角处理，以便加工出更好质量的螺纹；最后，将倒角后的钢筋送入钢筋螺纹加工机，通过螺纹滚动刀具对钢筋进行螺纹加工。

3. 自动化控制系统：钢筋螺纹加工生产线通常会配备自动化控制系统，用于控制整个生产过程，提高生产效率和产品质量。

加工方法：
1. 切断：将原始的钢筋通过切断机切断成指定长度。

2. 倒角：对切断的钢筋切口进行倒角处理，以便加工出更好质量的螺纹。

倒角的目的是消除内外角，使得螺纹加工更加顺畅，并且防止螺纹产生裂纹。

3. 螺纹加工：将倒角后的钢筋送入钢筋螺纹加工机，通过螺纹滚动刀具对钢筋进行螺纹加工。

螺纹滚动刀具按照指定的规格和要求进行调整，确保加工出的螺纹符合标准要求。

总之，钢筋直螺纹机械连接用的钢筋螺纹加工生产线通过切断、倒角和螺纹加工等工艺步骤，将原始的钢筋加工成直螺纹形状。

加工方法依靠专业的设备和自动化控制系统，可以提高生产效率和产品质量。

钢筋“直螺纹”机械连接施工

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。

钢筋直螺纹机械连接

钢筋直螺纹机械连接1、机械、套筒的选用及检查在本工程中，钢筋直径≥16mm的钢筋采用直螺纹机械连接方式。

加工机械选用GH-400型钢筋剥肋直螺纹机床，该连接套连接的钢筋可达到《钢筋机械连接技术规程》（JGJ107-2016）中Ⅰ级和Ⅱ级接头的规定。

连接套螺纹中径尺寸的检验用止、通规检查，止规旋入深度小于等于3P（P为螺距）；通规应全部旋入。

2、丝头加工、检验2.1、加工丝头的牙形、螺纹必须与连接套的牙形、螺距一致，有效丝扣段内的秃牙部分累计长度小于一扣周长的1/2。

并用相应的环规和丝头卡板检测合格。

2.2、滚轧钢筋直螺纹时，应采用水溶性切削润滑液，不得用机油作切削润滑液或不加润滑液滚轧丝头。

2.3、操作人员应逐个检查丝头的质量，并及时填写检查记录。

2.4、已检验合格的丝头应加以保护。

钢筋一端丝头应戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

3、连接3.1、钢筋连接时，钢筋的规格和连接套的规格应一致，并确保丝头和连接套的丝扣干净、无损。

3.2、采用预埋接头时，连接套的位置、规格和数量应符合设计要求，带连接套的钢筋应固牢，连接套的外露端应有密封盖。

3.3、被连接的两钢筋端面应处于连接套的中间位置，偏差不大于1P（P为螺距），并用工作扳手拧紧，使两钢筋端面顶紧。

4、直螺纹接头连接工艺4.1、钢筋同径和异径普通接头：先用扳手将连接套筒与一端钢筋拧紧，再将另一端钢筋与连接套筒拧紧。

4.2、调接头(用于弯曲钢筋、固定钢筋等不能移动钢筋的接头连接)：先将连接套筒和锁紧螺母全部拧人螺纹长度较长的一端钢筋内，再把螺纹长度较短的一端钢筋对准套筒，旋转套筒使其从长螺纹钢筋头逐渐退出，并进入短螺纹钢筋头中，并与短螺纹钢筋头拧紧，然后将锁紧螺母也旋出，与连接套筒拧紧，如下图所示：5、直螺纹接头连接操作要点5.1、钢筋在加工直螺纹丝扣前，要对钢筋的规格、下料长度、外观进行检验，如果发现两端有弯曲或端头不规整等现象时，须处理后方能使用。

钢筋直螺纹连接施工方案

钢筋滚轧直螺纹连接施工方案本工程框架柱、框架梁钢筋直径d〉22时采用滚轧直螺纹连接方式,设计接头等级为I级。

直螺纹连接能更好地保证施工质量,且能全天候作业,保证施工工期.执行标准《钢筋机械连接通用技术规程》(JGJ107—2003）《滚轧直螺纹钢筋连接接头》（JG163-2004）（一）、施工准备1、材料钢筋:应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

接头连接套筒：应有出厂合格证,试验报告性能应符合有关标准或规范的规定。

材料宜用45号优质碳素结构钢。

2、机具设备钢筋滚轧直螺纹成型机：采用GHB40，能套制Ф16～50钢筋（HPB235～HRB335）.力矩板手:用PW360（管钳型）力矩值为100～360N·m。

辅助机具:有砂轮锯、角向磨光机、台式砂轮各一台。

3、作业条件⑴、接头连接套规格必须与钢筋规格一致。

⑵、直螺纹连接接头不能用于预应力钢筋，经常承受反复动荷载及承受高压应力疲劳荷载的结构构件.(二）、操作工艺1、工艺流程钢筋原料→切头→机械加工（丝头加工）→套丝加保护套→现场安装2、操作工艺⑴、所加工的钢筋应先调直后再下料,切口端面与钢筋轴线垂直，不能有马蹄形或弯曲.不得采用气割下料。

⑵、加工丝头时，应采用水溶性切削滑液，不得在不加润滑液的情况下车牙。

⑶、加工的钢筋螺纹丝头的外形尺寸、牙形、螺距等必须满足产品设计要求,且与连接套的牙形、螺距一致.⑷、接头丝头有效螺纹长度应不小于1/2连接套筒长度。

⑸、已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套,并按规格分类堆放整齐待用。

⑹、钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。

接头拼接时应用力矩扳手拧紧，接头拧紧值应满足表1规定的力矩值，不得超拧，并应使两个丝头在套筒中央位置相互顶紧。

（如图一、图二所示)。

接头拧紧力矩值（表1)心至长度为钢筋直径的35倍区段范围内,有接头的受力钢筋截面面积占受力钢筋总截面面积百分率：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25％；Ⅱ级接头的接头百分率不应大于50%；I级接头的接头百分率可不受限制；受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制.⑻、接头应避免设在框架梁端及柱端箍筋加密区,当无法避免时,要采用I级接头或II级接头，且接头百分率不应超过50%。

直螺纹钢筋机械连接施工工艺

PPT文档演模板
直螺纹钢筋机械连接施工工艺
PPT文档演模板
直螺纹钢筋机械连接
直螺纹钢筋机械连接施工工艺
一、直螺纹钢筋机械连接的优点
ß 直螺纹接头经济、社会效益分析： ß 1、技术先进、质量保证、接头强度高：接头强度大于母材强度，强度达到
行业标准A级接头性能要求，具有良好的力学性能；抗疲劳性能好，可通过 200万次疲劳试验；在接头区域不容易划分时，可以不受限制的使用。
（2）采用专业设备将待连接钢筋端头加工成螺纹，丝头加工长度为标准套筒长度的½，公差应0～ 2P(P为螺距)加工时操作人员应控制丝头质量，保证丝头的合格率，避免返工。
（3）丝头质量的检验：操作人员应对加工成型的钢筋丝头进行质量检验，检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏 PPT文档演模板或污染。检查合格后按规格分类堆直放螺纹钢整筋机齐械连。接施工工艺
PPT文档演模板
钢筋的切割
直螺纹钢筋机械连接施工工艺
PPT文档演模板
加工的丝头未保护
直螺纹钢筋机械连接施工工艺
PPT文档演模板
钢筋丝头出现断丝情况
直螺纹钢筋机械连接施工工艺
PPT文档演模板
直螺纹连接丝口不平、断丝
直螺纹钢筋机械连接施工工艺
PPT文档演模板
直螺纹连接丝头超标
直螺纹钢筋机械连接施工工艺
2、施工速度快：直螺纹连接套筒比锥螺纹短40%左右，与电弧搭接焊、套筒冷挤压、锥螺纹连接相比，直螺纹连接降低了钢筋绑扎的劳动强度，大幅提高施工速度，降低工程人工费；
3、应用范围广：适用于直径16-50毫米的Ⅱ、Ⅲ级钢筋任意方向和位置的同异径连接；对弯折钢筋、固定钢筋、钢筋笼等不能转动钢筋的场合，正反丝扣型接头用途非常广。

滚轧直螺纹钢筋机械连接施工方法及要求

滚轧直螺纹钢筋机械连接施工方法及要求1.施工准备：在进行滚轧直螺纹钢筋的机械连接之前，首先需要准备好相应的设备和工具。

包括滚轧机、扭剪机、螺纹套和扳手等。

同时，要检查并确保这些设备和工具的运行状况良好。

2.钢筋切割：将待连接的螺纹钢筋按照设计要求的长度进行切割。

在切割过程中，要注意保持切割面的平整和垂直度，避免切割面出现裂纹或者变形。

3.螺纹加工：将切割好的钢筋的端部通过滚轧机进行螺纹加工。

螺纹加工要求螺纹形状规整，尺寸精确，且与螺纹套配合良好。

同时，在加工过程中需要保证钢筋的表面光滑，没有明显的磨损和变形。

4.连接操作：将加工好的螺纹钢筋插入螺纹套中，并通过扭剪机将其扭紧。

在扭紧过程中，要确保钢筋与螺纹套之间的咬合牢固，并检查连接部位的螺纹是否完整，扭紧力是否符合设计要求。

5.检验与验收：连接完成后，需要进行连接质量的检验和验收。

检验内容包括螺纹的规格和尺寸是否符合设计要求，连接部位的螺纹是否存在锈蚀和损伤，连接处的紧固力是否达到设计要求等。

同时，在验收时还需要检查连接部位的标志和记录是否清晰和完整。

1.工艺操作要规范。

施工人员应熟悉机械连接施工操作规程，并严格按照规程进行施工。

操作过程中要注意操作规范，切勿违反施工规程和安全操作规定。

2.设备和工具要合格。

施工中所使用的滚轧机、扭剪机、螺纹套和扳手等设备和工具要有安全合格证明，并定期进行检验和维护，确保设备运行状况良好。

3.材料要符合要求。

滚轧直螺纹钢筋的材料要符合相关的国家标准和项目规范要求，包括钢筋的牌号、直径、强度等。

4.连接质量要可靠。

连接部位的螺纹要规整、尺寸精确，且与螺纹套配合良好。

连接处的紧固力要符合设计要求，确保连接质量可靠。

5.检验和验收要严格。

对连接部位的质量要进行全面的检验和验收，发现问题及时进行修复或更换。

总之，滚轧直螺纹钢筋的机械连接施工方法及要求需要严格按照相关规程和标准进行操作，确保连接质量可靠。

同时，在施工过程中要加强监督和检验，确保连接的安全性和稳定性。

直螺纹连接施工方案

直螺纹连接施工方案
直螺纹连接是一种常用的构造连接方式，其在施工中需要注意一系列步骤和要点，以确保连接的稳固和安全性。

以下是直螺纹连接的施工方案。

材料准备
在开始施工前，首先需要准备好以下材料： - 直螺纹连接件 - 螺纹钢筋 - 混凝土- 扳手或电动扭矩扳手 - 螺帽 - 衬垫板
施工步骤
步骤一：准备工作
1.检查直螺纹连接件和螺纹钢筋的质量，确保无明显损坏。

2.清理连接面，确保表面平整干净，无杂物和油污。

步骤二：安装螺纹钢筋
1.将直螺纹连接件与螺纹钢筋对齐，确保连接件完全套入螺纹钢筋。

2.使用扳手或电动扭矩扳手逐步旋紧螺纹，直至连接牢固。

步骤三：浇筑混凝土
1.将螺纹钢筋连同连接件置于混凝土模板内，确保位置正确。

2.按设计要求浇筑混凝土，确保充实并震实，以保证连接牢固。

步骤四：安装螺帽
1.待混凝土充分凝固后，安装螺帽在连接件端部。

2.如果需要，可以在螺帽和连接件之间加入衬垫板，以增加连接的稳固
性。

施工注意事项
•施工过程中应严格按照设计要求进行，保证连接的质量。

•在连接过程中，应注意螺纹的对齐和套合，避免出现偏差。

•混凝土浇筑后，要及时安装螺帽，以避免混凝土作用下连接松动。

通过以上施工方案，可以确保直螺纹连接的施工质量和连接牢固性，从而提升工程的安全性和可靠性。

钢筋直螺纹机械连接施工工艺方法

钢筋直螺纹机械连接施工工艺方法一、工艺流程钢筋下料→钢筋套丝→接头工艺检查→钢筋连接→质量检查。

二、操作工艺1、钢筋下料钢筋应先调直后下料，应用切割机下料，要求钢筋端面与钢筋轴线垂直，断头不得弯曲，不得出现马蹄形。

2、钢筋套丝套丝机必须用水溶性切削冷却润滑液，不得用机油润滑。

钢筋丝头的牙形、螺距必须与连接套的牙形、螺距吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

检查合格的丝头，应立即将其一端拧上塑料保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

经自检合格的钢筋丝头，应对每种规格加工批量随机抽检10%，且不少于10个，如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重新加工，经再次检验合格后方可使用。

3、接头工艺试验钢筋连接工程开始前及施工过程中，应对每批钢筋接头进行工艺检验，工艺检验应符合下列要求：每种规格钢筋的接头试件不应少于3根。

对接头试件的钢筋母材应进行抗拉试验。

三根接头试件的抗拉强度均应满足现行国家标准《钢筋机械连接通用技术规程》的规定。

4、钢筋连接连接套规格必须与钢筋规格一致。

连接之前应检查钢筋螺纹是否完好无损，螺纹丝头如发现杂物或锈蚀应用钢丝刷清除。

活连接型接头连接：先对两端钢筋向连接套方向加力，使连接套与两端丝头挂上扣，然后用力矩扳手旋转连接套，并拧紧到位；对于标准型和异径型接头连接：首先用力矩扳手将连接套与一端的钢筋拧到位，然后再将另一端的钢筋拧到位。

在水平钢筋连接时一定要将钢筋托平对正后，再用力矩扳手拧紧。

被连接的两钢筋端面应处于连接套的中间位置，偏差不应大于一个螺距，并用力矩扳手拧紧，使钢筋端面顶紧。

每连接完一个接头必须立即用油漆作上标记，防止漏拧。

三、外观质量检查在钢筋连接生产过程中，操作人员应对所有接头逐个检查，然后由质检员随机抽取同规格接头数量的10%进行外观检查。

应满足钢筋与连接套规格一致，外露丝扣不得超过1个完整扣。

如发现外露丝扣超过一个完整扣时，应重拧或查找原因及时消除，并用力矩扳手抽检接头拧紧程度，若有不合格应全数进行检查。

高强钢筋直螺纹连接技术

高强钢筋直螺纹连接技术2.8.1 技术内容直螺纹机械连接是高强钢筋连接采用的主要方式，按照钢筋直螺纹加工成型方式分为剥肋滚轧直螺纹、直接滚轧直螺纹和镦粗直螺纹，其中剥肋滚轧直螺纹、直接滚轧直螺纹属于无切削螺纹加工，镦粗直螺纹属于切削螺纹加工。

钢筋直螺纹加工设备按照直螺纹成型工艺主要分为剥肋滚轧直螺纹成型机、直接滚轧直螺纹成型机、钢筋端头镦粗机和钢筋直螺纹加工机，并已研发了钢筋直螺纹自动化加工生产线；按照连接套筒型式主要分为标准型套筒、加长丝扣型套筒、变径型套筒、正反丝扣型套筒；按照连接接头型式主要分为标准型直螺纹接头、变径型直螺纹接头、正反丝扣型直螺纹接头、加长丝扣型直螺纹接头、可焊直螺纹套筒接头和分体直螺纹套筒接头。

高强钢筋直螺纹连接应执行行业标准《钢筋机械连接技术规程》JGJ107的有关规定，钢筋连接套筒应执行行业标准《钢筋机械连接用套筒》JG/T163的有关规定。

高强钢筋直螺纹连接主要技术内容包括：（1）钢筋直螺纹丝头加工。

钢筋螺纹加工工艺流程是首先将钢筋端部用砂轮锯、专用圆弧切断机或锯切机平切，使钢筋端头平面与钢筋中心线基本垂直；其次用钢筋直螺纹成型机直接加工钢筋端头直螺纹，或者使用镦粗机对钢筋端部镦粗后用直螺纹加工机加工镦粗直螺纹；直螺纹加工完成后用环通规和环止规检验丝头直径是否符合要求；最后用钢筋螺纹保护帽对检验合格的直螺纹丝头进行保护。

（2）直螺纹连接套筒设计、加工和检验验收应符合行业标准《钢筋机械连接用套筒》JG/T163的有关规定。

（3）钢筋直螺纹连接。

高强钢筋直螺纹连接工艺流程是用连接套筒先将带有直螺纹丝头的两根待连接钢筋使用管钳或安装扳手施加一定拧紧力矩旋拧在一起，然后用专用扭矩扳手校核拧紧力矩，使其达到行业标准《钢筋机械连接技术规程》JGJ107规定的各规格接头最小拧紧力矩值的要求，并且使钢筋丝头在套筒中央位置相互顶紧，标准型、正反丝型、异径型接头安装后的单侧外露螺纹不宜超过2P，对无法对顶的其他直螺纹接头，应附加锁紧螺母、顶紧凸台等措施紧固。

粗直径钢筋直螺纹机械连接技术

粗直径钢筋直螺纹机械连接技术5.1工艺原理（1）将两根待接钢筋端部加工成直螺纹，旋入带有直螺纹的套筒中，从而将两端的钢筋连接起来（2）钢筋直螺纹接头的特点（3）钢筋的机械连接主要是通过螺纹或钢筋表面与连接套筒之间的机械咬合来传递拉力或压力，这种连接方式不受钢筋的化学成分、可焊性或气候等的影响，接头强度高，质量稳定。

（4）它能保持母材原有的力学性能，连接速度快，就位对中方便，能较好地解决钢筋排列拥挤的问题，特别适合在钢筋密集、钢筋较粗的情况下使用，而且工艺简单，安全可靠，可全天候施工，工效高，方便组织和管理。

5.2施工准备（1）材料准备①钢筋：钢筋级别、直径必须符合设计要求，有出厂证明书及复试报告单：②套筒：套筒外观尺寸符合要求，检验合格，有产品合格证，分类包装存放，不得混淆和锈蚀。

（2）机具准备；钢筋套丝机、扳手、专用量具等。

工艺流程5.3接头的性能和类型（1）接头性能为充分发挥钢筋母材的强度，连接套筒的设计强度不小于母材抗拉强度，即合格钢筋接头的抗拉试验结果为破坏部位位于母材上。

在施工过程中根据具体部位和使用场合，选用不同型式的套筒接头。

标准型是最常用的。

套筒长度略大于2倍钢筋的直径，以Φ32钢筋为例套筒长度为72mm，钢筋丝扣长度为36mm，套筒拧入一端钢筋并用板手拧紧后，丝头端面即在套筒中央，现将另一端钢筋丝扣拧入，并用普通扳手拧紧钢筋，利用两端丝地顶力锁定套筒位置。

5.4施工要点（1）粗直径钢筋直螺纹机械连接技术是将两根待接钢筋端部加工成直螺纹，旋入带有直螺纹的套筒中，从而将两端的钢筋连接起来。

钢筋的机械连接主要是通过螺纹或钢筋表面与连接套筒之间的机械咬合来传递拉力或压力，这种连接方式不受钢筋的化学成分、可焊性或气候等的影响，接头强度高，质量稳定：它能保持母材原有的力学性能，连接速度快，就位对中方便，能较好地解决钢筋排列拥挤的问题，特别适合在钢筋密集、钢筋较粗的情况下使用，而且工艺简单，安全可靠，可全天候施工，工效高，方便组织和管理；接头比锥螺纹强度更高、安装更方便。
