机械制图基础知识完整版
机械制图基本知识讲义（详细）

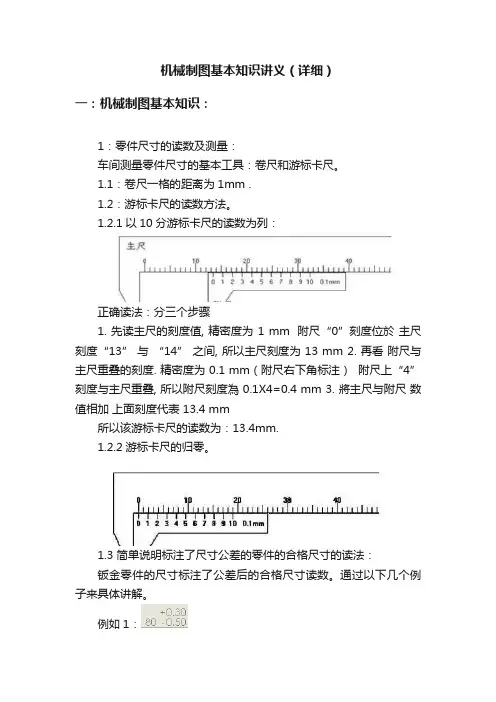

机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1：，它的意思表示如下：＋0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。
即：63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。
2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。
要了解视图是怎样形成的，就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
(完整版)机械制图基础大全
简介：一、常用绘图工具 1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（4一、常用绘图工具1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2.丁字尺丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3.三角板一副三角板由两块三角板组成，一块45°，另一块30°（或60°）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45°、30°、60°、75°、105°和150°等；（2）两块三角板配合来画已知直线的平行线或垂直线。
4.比例尺比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5.曲线板曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
＃其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）；（2）两段之间应有重复。
二、常用的绘图用品1.铅笔铅笔分：硬、中、软三种。
＃其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
＃铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）；（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
机械制图基础知识(汇总完整版)
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
§5 — 2 组合体三视图的画法
画图前的准备工作。 2.选择主视图 为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。 比较下图中的A、B、C和D四个方向，沿B向观察所得视图 较好。
掌握各视图的方位关系可以 帮助我们确定视图中物体各部 分之间的相对位置。
一、平面立体的截交线 1.作图分析 求作平面立体的截交线首先应掌握在立体 表面上找点的方法，并能根据所给出的视图 确定要找的点。 平面立体截交线上的点可以分为： 1.棱线的断点，如图中的1、2、3、4点， 作图时此类点比较容易确定
§3 — 1 投影法及三视图的形成
三、三视图的形成
1.三投影面体系 ⑴三个投影面
①正立投影面—简称正面用V表示。物体在V面上的正投 影图称为主视图。
②水平投影面—简称水平面，用H表示。物体在H面上的 正投影图称为俯视图。
③侧立投影面—简称侧面，用W表示。物体在W面上的 正投影图称为左视图。
1.三投影面体系 ⑵三根投影轴
2.截平面与立体表面交线的两个 端点，如图中的5、6点。作图时一般 要根据视图确定点的位置。
3.两截平面交线在立体表面上的 两个端点，如三棱锥上的A、B点。
§5 — 2 组合体三视图的画法
一、画图前的准备工作。 1.形体分析 画图前应首先分析组合体的组合方式，即分析该组合 体属于叠加类还是切割类。 对叠加类组合体的分析： 分析各组成部分的形状确定各组成部分之间的相对位 置，各组成部分间的表面连接关系
工程上为了准确表达物体的形状采用的是多面正投影图， 三视图则是准确表达形体的一种基本方法。
机械制图基础知识
●
a
●
两点确定一条直线，将 两点的同名投影用直线连接， 就得到直线的同名投影。 一、直线的投影特性
⒈ 直线对一个投影面的投影特性
A● M● B● A●
●
●
b
b
a● b
●
B ●
A●
●
B
a
●
a≡b≡m
●
b
a● 直线平行于投影面 投影反映线段实长 ab=AB
a●
b
直线垂直于投影面 投影重合为一点 积 聚 性
c(d)
●
d
d a(b) c e f
投影特性:
投影有积聚性。 ① 在其垂直的投影面 上， ② 另外两个投影， 反映线段实长，且垂直 于相应的投影轴。
⑶ 一般位置直线
V
b B a A a H
β
b
W
b a
X
Z
b a
γ a
O
a
Y
b
a
b
Y
投影特性
三个投影都倾斜于投影轴，其与投影轴的夹角 并不反映空间线段与三个投影面夹角的大小。三个 投影的长度均比空间线段短，即都不反映空间线段 的实长。
直线倾斜于投影面 投影比空间线段短 ab=AB.cosa
⒉ 直线在三个投影面中的投影特性
其投影特性取决于直线与三个投影 面间的相对位置。
正平线（平行于Ｖ面）
平行于某一投影面而 与其余两投影面倾斜
投影面平行线 侧平线（平行于Ｗ面）
水平线（平行于Ｈ面） 统称特殊位置直线 正垂线（垂直于Ｖ面） 投影面垂直线 侧垂线（垂直于Ｗ面） 铅垂线（垂直于Ｈ面）
⒋ 狭小部位尺寸的标注
5 3 23 5
● ● ● ●
机械制图知识点大全全篇
• 右视图 • 主视图• 俯视图• 左视图后视图• 仰视图从右向左投射从下向上投射从后向前投射左视后视除后视图外，靠近主视图的一边是物体的后面高右左规律左视后视长可以采用向视图。
向视图是可自由配置的视图，它的标注方法为：在向视图的（×为大写的英文字母，等），并在相应视图的附近用箭头指明投影方向，并注写相同C CB用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。
局部视图的范围用波浪线表示。
当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。
局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配★增设一个与倾斜表面平行的辅助投影面。
★将倾斜部分向辅助投影面投射。
斜视图是物体向不平行于基本投影面的平面投射所得的视图。
斜视图通常配置在相应视图附近。
标注方法如上图.允许将斜视图旋转配置，但需在斜视图切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。
想象哪部分移走了？剖面区域的形状？哪些部分A(细单点长画线)。
表示剖切面起、迄和转折位置及投射通过机件的对称面或轴线且 平行或垂直于投影面。
剖切是一种假想4.全部画出虚线省略不画允许画少量虚线。
通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成 454545°°角；同一物体的各个剖面区域，其剖面线画法应一致。
B CAA AA不能表达外形存在什么问题？半剖视 以对称线为界，一半画视图，一半画剖视。
内、外形都需要表达，而形状又基本对称时。
画半剖视图时必须注意的问题：1234剖开物体所得的剖视图。
地剖开物体所得的剖视图。
可用双折线代替波浪线。
实心杆上有孔、槽时，应采用局部剖视。
2正确A－A5正确在一个视图中，局部剖的数量不宜过多。
AAA－AB。
A两剖切面的交线一般应与机件的轴线重合。
在剖切面后的其它结构仍按原来位置投射。
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。
机械制图基础(完整版)
1.2 制图国家标准的一般规定
4）尺寸数字不可被任何图线所通过，否则应将该图线断 开，以保证尺寸数字清晰。
1.2 制图国家标准的一般规定
3、标注尺寸时应注意的问题 尺寸在图样中的排布要清晰、整齐、匀称，如图1-8。 （1）数字 字高采用3.5号字，不能根据数值的大小而改变字符的大
线引出。也可利用轮廓线、轴线或对称中心线代替。
1.2 制图国家标准的一般规定
② 一般应与尺寸线垂直，并超过尺寸线约2-3mm
1.2 制图国家标准的一般规定
必要时才允许尺寸界线倾斜，画成与尺寸线成60°
1.2 制图国家标准的一般规定
③在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长 ，从它们的交点处引出尺寸界线。
1.2 制图国家标准的一般规定
用作指数、分数、极限偏差、注脚的数字及字母，一般应 采用小一号字体。
※ 综合应用示例
1.2 制图国家标准的一般规定
五、图线（GB/T 4457.4—2002、GB/T 17450—1998） 1、图线的线型及应用：国家标准GB/T 4457.4—2002中规
1.11.1 常用手工绘来自工具、仪器的使用5.分规
1.1
1.2 制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993) 1、图纸幅面尺寸 图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时
，应优先采用表1-1规定的基本幅面尺寸。
表1-1 图纸幅面尺寸
幅面代号
A0
A1
小；字符间隔要均匀；字体应严格按GB规定书写。 （2）箭头 在同一张图上箭头的大小应一致，机械图样中箭头一般为
1.2 制图国家标准的一般规定
1.2 制图国家标准的一般规定
机械制图基础知识
机械制图基础知识
一、尺寸注法GB/T 4458.4-2003 GB/T 19096-2003
1.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。
（如下图）
2.标注角度的尺寸界线应沿径向引出（图5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7），但当弧度较大时，可沿径向引出（图8）。
3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。
尺寸数字：
标注尺寸的符号及缩写词（如上图）
标注尺寸的符号及缩写词（如下表）
二、尺寸的简化注法GB/T 16675.2-1996
三、极限与配合的标注方法GB/T 4458.5-2003
四、形状和位置公差的图样表示法GB/T 1182-1996
1.形位公差分类及特征项目符号
五、表面粗糙度标注GB/T 131-2006。
第一讲机械制图基础知识全篇
注： 机械制图中规定的箭头为实心箭头。
2 标注线性尺寸时，尺寸线应与所标注的线段 平行。尺寸线不能用其他图线代替。
尺寸标注
1 ★当没有足够的位置画箭头或注写尺寸数字时， 中间位置允许用圆点代替箭头，两侧允许将箭 头移至尺寸线外侧，箭头指向尺寸边界，并将 尺寸数字注写在尺寸界限的中间（或侧面）， 并位于尺寸线上方。
尺寸标注
★在光滑过渡处标注尺寸，必须用细实线将轮廓线延 长，从他们的交点处引出尺寸界线。
尺寸标注
★角度的数字一律写成水平方向，注写在尺寸线的中 断处。
★线性尺寸数字不可被任何图线所通过，否则必须将 图线断开。
尺寸标注
当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时只在尺 寸线的一端画出箭头。
c 需要标注角度时，角度应注写在字母之后。
图样画法 视图
◆ 局部视图
局部视图是将物体的某一部分向基本投影面投射 所得的视图。局部视图可按基本视图的配置形式配置， 也可按向视图的配置形式配置。
画局部视图时其断裂边界线可用波浪线或双折线， 当局部视图按基本投影关系配置，中间又没有其他图 形隔开时，则不必标注代表视图的任何字母。
相同结构要素的标注
尺寸标注
★线性尺寸的标注应避免标准中限定的30º范围，当 无法避免时，非水平方向的尺寸，其数字可水平地注 写在尺寸线的中断处。
尺寸简化标注
原则 1 简化必须保证不致引起误解和不会产生理解的多意性； 2 简化后的制图应便于识读和绘制，并注重简化的综合
效果。 简化标注示例：
字体
2 绘制技术图样时，应首先考虑看图方便，根据物体的结 构特点，选用适当的表示方法，在完整、清晰的表示物 体形状的前提下，力求制图简便。
机械制图基本理论知识大全
一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
机械制图基础知识
机械制图基础知识一、图样的表达方法 1.将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2.机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3.局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。
4.旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5.斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6.剖视图：假想用剖切面剖开机件，将外在观看者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较简单、形状比较简洁的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采纳它来表达内形状状都比较简单的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1.组合体是由若干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。
(完整版)机械制图识图基本知识
02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。
机械制图基础知识(汇总完整版)

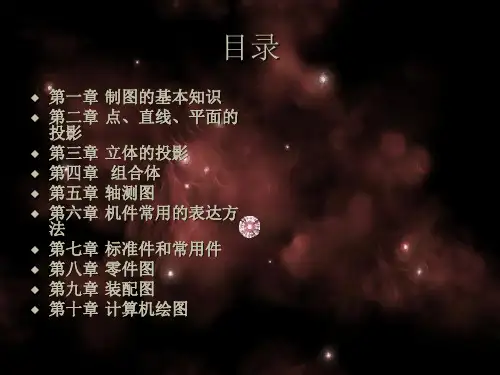

第一章 制图的基本知识 第二章 点、直线、平面的
投影 第三章 立体的投影 第四章 组合体 第五章 轴测图 第六章 机件常用的表达方
法 第七章 标准件和常用件 第八章 零件图 第九章 装配图 第十章 计算机绘图
§3 — 1 投影法及三视图的形成
三、三视图的形成 下图是用正投影方法画出的三个不同形体的单面投影图 可以看到三个投影图的形状是相同的。
下面以轴承座为例介绍叠加类组合体的画图方法。 画图步骤：
§5 — 2 组合体三视图的画法
二、叠加类组合体三视图画法
画图步骤：
§5 — 2 组合体三视图的画法
三、切割类组合体三视图画法 切割类组合体的画图顺序：
在画出组合体原形的基础上，按切去部分的位置和形 状依次画出切割后的视图。
下面以图中所示的立体图为例介绍切割类组合体的画 图方法。
现在就问你为什么俯视图和左视图会有 宽相等的对应关系？
让我们带着这样一个问题重新演示三视 图的形成。
（点击图形演示动画）
4.三视图与物体方位的对应关系
物体有上、下、左、右、前、后六个方 位，各视图反映的方位如图所示：
主视图能反映物体的上下和左右方位
俯视图能反映物体的左右和前后方位 左视图能反映物体的上下和前后方位 （点击图形演示动画）
如图中的轴承座由五个部分组成，各 部分的相对位置如图所示。
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
§5 — 2 组合体三视图的画法
画图前的准备工作。 2.选择主视图 为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。 比较下图中的A、B、C和D四个方向，沿B向观察所得视图 较好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图基础知识
一、.图线GB/T 4457.4-2002 GB/T 17450-1998
注：粗虚线和粗点画线的选用
（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）
（2）粗点画线是限定范围的表示线常见于以下场合：
a.限定局部热处理的范围（如上图）
b.限定不镀（涂）范围（如下左图）
c.限定形位公差的被测要素和基准要素的范围（如下右图）
二、视图GB/T 17451-1998 GB/T 4458.1-2002
1.按第一角法配置的六个基本视图
2.局部视图
1）按基本视图的配置形式配置
2）按向视图的配置形式配置
不要
“向”字
三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002
图形不对称时，移出断面不得画在中断处
四、简化画法GB/T 16675.1-1996
1.管子
1）可仅在端部画出部分形状，其余用细点画线画出其中心线
2）可用与管子中心线重合的单根粗实线表示。
2.
五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003
无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。
根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：
六、弹簧表示法GB/T 4459.4-2003
七、尺寸注法GB/T 4458.4-2003 GB/T 19096-2003
1.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。
（如下图）
2.标注角度的尺寸界线应沿径向引出（图5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7），但当弧度较大时，可沿径向引出（图8）。
3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。
尺寸数字：
标注尺寸的符号及缩写词
（如上图）
标注尺寸的符号及缩写词（如下表）
八、尺寸的简化注法GB/T 16675.2-1996
九、极限与配合的标注方法GB/T 4458.5-2003
十、形状和位置公差的图样表示法GB/T 1182-1996
1.形位公差分类及特征项目符号
*形位公差带的定义（见GB/T 1182-1996）
*形位公差标注符号的比例和尺寸（见GB/T 1182-1996）
十一、形位公差的未注公差GB/T 1184-1996 其端点应画一个黑点
1.定义见GB/T 1184-1996
十二、表面粗糙度标注GB/T 131-2006 特别说明：
4-￠6（×）4×￠6（√）。
