实验4-使用Altium-Designer绘制电路原理图(上机)
实验4 使用Altium Designer绘制电路原理图(上机)

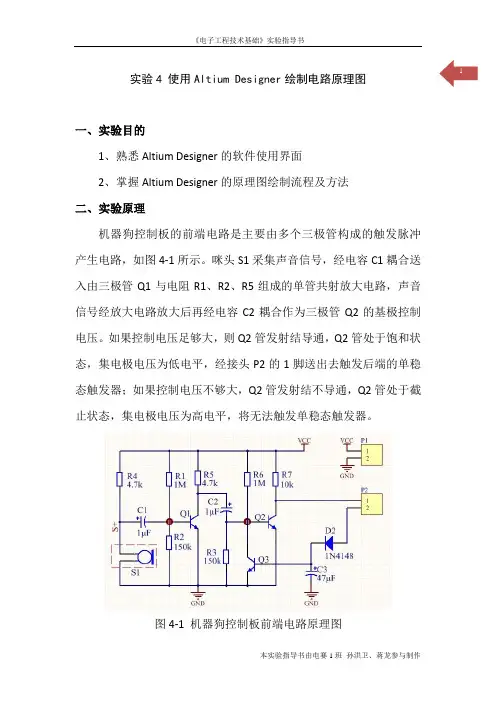

1 实验4 使用Altium Designer绘制电路原理图一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触2 发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
3步骤1.创建PCB 设计项目（*.PrjPCB ）启动Altium Designer,创建PCB 设计项目：Cat.PrjPCB 。
步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File 】/【New 】/【Schematic 】,创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
Altium_Designer实验实训指导书
Altium Designer summer 09实验指导目录实验一原理图设计基础 (1)实验二电路原理图设计进阶 (6)实验三绘制原理图元件库 (9)实验四印刷电路板设计 (14)实验一原理图设计基础一．实验目的1.认识Altium Designer 10窗口界面2.熟悉原理图设计环境3.熟悉原理图设计步骤和方法4.掌握原理图元件库的使用二．实验内容绘制单片机基本应用电路原理图三．实验步骤1．新建项目文件1）执行菜单命令【文件】→【新建】→【项目】→【PCB 工程】，执行完后在Project 工作面板中将出现如图1-1所示项目文件。
2）执行菜单命令【文件】→【保存工程】，弹出保存路径菜单，确定保存路径和输入项目文件名为“单片机基本应用电路”保存。
如图1-2所示。
图1-1 新建项目文件图1-2 保存项目文件2．新建原理图文件执行菜单【文件】→【新建】→【原理图】，在Project工作面板的项目文件下新建一个原理图文件Sheet1.Schdoc，保存为“单管放大电路.Schdoc”保存后效果如图1-3所示。
图1-3 新建并命名原理图文件图1-4 原理图图纸设置对话框3．原理图图纸设置执行菜单【设计】→【文档选项】，弹出【文档选项】对话框。
如图1-4所示，图纸类型设置为A4，显示标准标题栏，可视栅格、捕捉栅格均设置为10，电气栅格设置为4。
4．装载原理图元件库电路中所包含的元件类型有：电阻、电容、三极管。
这些常用的元件在集成库Miscellaneous Devices.IntLib中都可以找到。
默认情况下，创建原理图文件时，该库会自动加载，若在库列表中无此元件库，可通过下面方法加载。
在Libraries工作面板上单击【库…】,弹出如图1-5所示对话框。
单击选项下方【添加库】按钮，选择添加Miscellaneous Devices.IntLib，单击打开添加库完成，如图6所示。
图5 添加元件库图6 添加Miscellaneous Devices.IntLib 5．放置调整元件1）在Miscellaneous Devices.IntLib中，在元件库中查找电阻如图1-7所示。
AltiumDesigner绘制电路原理图
AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。
没有网络号的总线没有实际的电气意义。
两端连接到总线的设备数量相同的引脚将具有电气连接。
因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。
当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。
下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。
事实上，网络标签的应用远非如此。
网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。
无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。
执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。
号码放置状态。
此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。
如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。
将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。
此时，单击鼠标左键以成功放置网络标签。
同时，导线的网络名称也将被重命名为网络标签名称。
在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。
当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。
网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。
当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。
用Altium Designer绘制电路图及印制电路板.

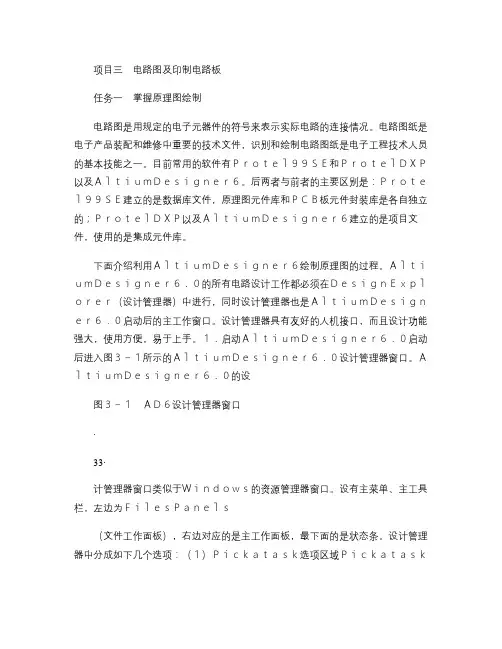

项目三电路图及印制电路板任务一掌握原理图绘制电路图是用规定的电子元器件的符号来表示实际电路的连接情况。
电路图纸是电子产品装配和维修中重要的技术文件，识别和绘制电路图纸是电子工程技术人员的基本技能之一。
目前常用的软件有Ｐｒｏｔｅｌ９９ＳＥ和ＰｒｏｔｅｌＤＸＰ以及ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６。
后两者与前者的主要区别是：Ｐｒｏｔｅｌ９９ＳＥ建立的是数据库文件，原理图元件库和ＰＣＢ板元件封装库是各自独立的；ＰｒｏｔｅｌＤＸＰ以及ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６建立的是项目文件，使用的是集成元件库。
下面介绍利用ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６绘制原理图的过程。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０的所有电路设计工作都必须在ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ（设计管理器）中进行，同时设计管理器也是ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０启动后的主工作窗口。
设计管理器具有友好的人机接口，而且设计功能强大，使用方便，易于上手。
１．启动ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０启动后进入图３－１所示的ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０设计管理器窗口。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０的设图３－１ＡＤ６设计管理器窗口·33·计管理器窗口类似于Ｗｉｎｄｏｗｓ的资源管理器窗口。
设有主菜单、主工具栏，左边为ＦｉｌｅｓＰａｎｅｌｓ（文件工作面板），右边对应的是主工作面板，最下面的是状态条。
设计管理器中分成如下几个选项：（１）Ｐｉｃｋａｔａｓｋ选项区域Ｐｉｃｋａｔａｓｋ选项区域选项设置及功能如下：①ＣｒｅａｔｅａｎｅｗＢｏａｒｄＬｅｖｅｌＤｅｓｉｇｎＰｒｏｊｅｃｔ：新建一项设计项目。
ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０中以设计项目为中心，一个设计项目中可以包含各种设计文件，如原理图ＳＣＨ文件，电路板ＰＣＢ文件及各种报表，多个设计项目可以构成一个ＰｒｏｊｅｃｔＧｒｏｕｐ（设计项目组）。
因此，项目是ＡｌｔｉｕｍＤｅｓｉｇｎｅｒ６．０工作的核心，所有设计工作均是以项目来展开的。
altium designer层次电路绘制方法
一、介绍Altium Designer是一款功能强大的电子设计自动化软件，其中的层次电路绘制功能能够帮助工程师们更高效地完成复杂电路的设计和分析。
本文将介绍Altium Designer中的层次电路绘制方法，以帮助读者更好地利用这一功能。
二、什么是层次电路设计层次电路设计是一种将复杂电路模块化的方法，通过将电路划分为不同的层次，可以更清晰地理解和管理整个电路系统。
在Altium Designer中，层次电路设计可以极大地简化电路设计的复杂度，提高设计效率。
三、 Altium Designer中的层次电路绘制方法1. 创建新的层次电路文件在Altium Designer中，可以通过“File”菜单下的“New”来创建新的层次电路文件。
选择“Schematic”选项，并在弹出的对话框中选择“Hierarchical Design”来创建一个层次电路文件。
2. 添加子电路在层次电路文件中，可以通过添加子电路的方式来构建整个电路系统。
可以使用“Add Child Sheet”工具来添加子电路，然后将其连接起来。
3. 定义接口在Altium Designer中，可以为不同的子电路定义接口，以便它们能够正确地连接。
通过定义接口，可以在不同的层次之间传递信号和数据。
4. 编辑子电路每个子电路可以单独编辑，这样可以更容易地管理和理解每个子电路的功能和连接关系。
通过在不同的层次中编辑子电路，可以更好地进行模块化设计。
5. 保存和导出在完成层次电路的设计后，可以通过“File”菜单中的“Save”选项来保存文件。
也可以将层次电路导出为其他格式，以便与其他工程师进行共享和交流。
四、层次电路绘制的优势1. 提高设计效率通过层次电路设计，可以将整个电路系统划分为不同的模块，每个模块都可以单独设计和分析。
这样能够大大提高设计效率。
2. 简化设计过程层次电路设计可以将复杂的电路系统简化为若干个子电路，每个子电路都相对独立。
这样可以更容易地理解和管理整个电路系统。
Altium Designer 画原理图步骤
电路需要把元件放上图纸上，然后连起来，元件可以在软件自带库里找，也可以自己画元件。
以下为详细步骤；
1,建立工程文件，点击File--New—Project—PCB_ Project
然后点击保存工程，点击File-Save Project As
2,建立原理图文件，点击File--New—Schematic
保存原理图文件，然后点击保存文件File-Save
3，取出元件到原理图，以下以软件自带库为例:现在我们想要放一个电阻，在库栏目里打上RES，然后看到很多电阻的列表，点RES2那个，然后单击Place Res2把元件放到图里，同样我们想放一个电容，打上CAP
元件放好后，双击元件可以命名，电阻为例
Designator 写上元件编号，Comment写上元件属性，之后就可以开始连线了，连线这里很多人会搞错工具，我们用的是Wire，破浪线这个，不是Line，然后就连好一张电路图了，放上地和电源
最后就是检查电路有没有错误了，点击
Project—Compile PCB Project PCB_ Project1.PrjPCB
Message没有显示错误就是正常了~。
实验4使用AltiumDesigner绘制电路原理图(上机)(精)
实验4 使用Altium Designer绘制电路原理图1一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA 设计软件Altium Designer 13 四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
2步骤1. 创建PCB 设计项目（*.PrjPCB）启动Altium Designer, 创建PCB 设计项目：Cat.PrjPCB 。
3步骤2. 创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File】/【New 】/【Schematic 】, 创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。
Altium-Designer-原理图设计
元件选型和参数设置
元件选型
根据实际需求选择合适的元件型号， 确保元件性能满足设计要求，同时考 虑成本和易用性。
参数设置
根据元件数据手册设置元件参数，包 括电气参数、机械参数和环境参数等 ，确保原理图的准确性和可靠性。
PCB设计的考虑因素
1 2
PCB尺寸
根据实际需求和限制条件，合理规划PCB尺寸， 以满足产品尺寸、重量和散热等方面的要求。
用于绘制矩形或正方形，可以设置左 上角和右下角的坐标来绘制矩形。
画圆工具
用于绘制圆形或椭圆形，可以设置圆 心和半径，也可以通过拖拽来绘制圆 形。
元件库的管理和使用
01
元件库浏览器
02
元件搜索功能
03
元件属性编辑
用于浏览和管理已加载的元件库பைடு நூலகம் 可以添加、删除和重命名元件库。
通过关键字搜索元件库中的元件， 方便用户快速找到所需的元件。
、集成电路、传感器等。
符号
元件在原理图中的表示符号， 不同的元件具有不同的符号。
添加元件库
在Altium Designer中添加所 需的元件库，以便使用其中的
元件和符号。
查找元件
使用Altium Designer的元件 库浏览器查找并选择所需的元
件和符号。
原理图布局
布局原则
在原理图布局时应遵循清晰、 美观、易于阅读的原则。
双击元件后，可以在属性编辑器 中修改元件的属性，如名称、封 装等。
04 原理图设计实例
实例一：简单电路原理图设计
总结词：基础入门
详细描述：介绍如何使用Altium Designer进行简单的电路原理图设计，包括元件库的加载、元件的放置、连线等基本操作， 适合初学者入门学习。
实验使用AltiumDesigner绘制电路原理图资料word文档良心出品
《电子工程技术基础》实验指导书实验2使用Altium Designer 绘制电路原理图、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法、实验原理机器狗控制板的前端电路是由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，集电极电压为高电平，将无法触发单稳态触发器。
图4-1机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
Q2管处于截止状态,步骤 1 :启动Altium Designer,创建PCB设计项目步骤4:放置图件，如元件、导线、节点、网络标号等图4-2绘制电路图原理步骤步骤1.创建PCB 设计项目（*PrjPCB ）启动 Altium Designer 创建 PCB 设计项目：Cat.PrjPCB步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File ! /【New 】/【Schematic 】, 创建原理图文件，并另存为“ AD 初步.SchDo ” 这里应注意的是做项目的思想， 尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
AltiumDesigner绘制电路原理图
Altium Designer绘制电路原理图时间:2011-08-28 22:19来源:作者:点击:513 次第3章绘制电路原理图o 3.1 元件库操作▪ 3.1.1 元件库的加载与卸载▪ 3.1.2 查找元器件o 3.2 元器件操作▪ 3.2.1 放置元器件▪ 3.2.2 编辑元件属性▪ 3.2.3 元件的选取▪ 3.2.4 元件剪切板操作▪ 3.2.5 撤销与重做▪ 3.2.6 元件的移动与旋转▪ 3.2.7 元件的排列o 3.3 电气连接▪ 3.3.1 绘制导线▪ 3.3.2 导线的属性与编辑▪ 3.3.3 放置节点▪ 3.3.4 绘制总线▪ 3.3.5 放置网络标号▪ 3.3.6 放置电源和地o 3.4 放置非电气对象▪ 3.4.1 绘制图形▪ 3.4.2 放置字符串▪ 3.4.3 放置文本框▪ 3.4.4 放置注释o 3.5 放置指示符▪ 3.5.1 放置忽略错误规则检查▪ 3.5.2 放置编译屏蔽▪ 3.5.3 放置PCB布局第3章绘制电路原理图通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips公司的P89C51RC2HBP单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。
请读者打开附带光盘中的“源文件MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altium Designer 7.0的原理图编辑。
——附带光盘“视频3.avi”文件。
元件库的操作查找与放置元器件元件的属性编辑元件的选取、剪切与移动导线的绘制与编辑总线的绘制与编辑网络标号的应用几何图形的绘制字符串、文本框和注释的操作常见指示符的应用单片机控制的实时时钟数码管显示系统本章要点本章案例3.1 元件库操作在第一章的实例中，我们已经简单的介绍过Altium Designer的元器件调用操作，在用Altium Designer绘制原理图时，首先要装载相应的元件库，只有这样设计者才能从元件库中选择自己需要的器件放置到原理图中。
使用Altium Designer绘制电子线路图..
按照电路的流程，安排各个功能电路单元的位置，使信号流通 更加顺畅和保持一致。
以每个功能电路为核心，围绕这个核心电路进行布局，元件安 排应该均匀、整齐、紧凑。 数字部分与模拟部分的地线分开。
电路原理图设计
元件标准库： Miscellaneous Devices.SCHLIB: Protel DOS Schematic 4000 CMOS.SCHLIB
Protel DOS Schematic Intel.SCHLIB
Protel DOS Schematic Linear.SCHLIB
在库中 找所需 元件
Altium Designer整合了电子产品开发所需的完 整环境和工具，包含所有设计任务所需的工具：
原理图和 HDL 设计输入 电路仿真 信号完整性分析 PCB 设计 基于 FPGA 的嵌入式系统设计和开发
原理图设计基础
软件的汉化
重启后生效！
电路原理图设计
(1) 新建一个PCB项目工程。并保存，名字自定义; (2) 右键点击“.PrjPcb”,为工程添加原理图文件，并保存; (3) 设置文档选项：在图纸上点击鼠标右键; (4)添加元件，依据原理图进行元器件间的电气联接; (5)双击元件编辑修改其属性：标识、参数、封装等; (6)元件标识编号 ; (7)编译（规则检查）：没错误，则Messages为空白。
Protel DOS Schematic Operational Amplifiers.SCHLIB Protel DOS Schematic Voltage Regulators.SCHLIB
AltiumDesigner绘制电路原理图
AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。
没有网络号的总线没有实际的电气意义。
两端连接到总线的设备数量相同的引脚将具有电气连接。
因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。
当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。
下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。
事实上，网络标签的应用远非如此。
网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。
无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。
执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。
号码放置状态。
此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。
如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。
将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。
此时，单击鼠标左键以成功放置网络标签。
同时，导线的网络名称也将被重命名为网络标签名称。
在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。
当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。
网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。
当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。
实验4-使用Altium-Designer绘制电路原理图(上机)
实验4 使用Altium Designer绘制电路原理图一、实验目的1、熟悉Altium Designer的软件使用界面2、掌握Altium Designer的原理图绘制流程及方法二、实验原理机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。
咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。
如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
图4-1 机器狗控制板前端电路原理图接头P2的2脚接单稳态触发器的输出端。
当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。
但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。
通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
三、实验条件及设备1、计算机2、EDA设计软件Altium Designer 13四、实验内容与操作步骤绘制电路原理图步骤见图4-2。
步骤1.创建PCB 设计项目（*.PrjPCB ）启动Altium Designer,创建PCB 设计项目：Cat.PrjPCB 。
步骤2.创建原理图文件在AD 初步.PrjPCB 项目下，执行选单命令【File 】/【New 】/【Schematic 】,创建原理图文件，并另存为“AD 初步.SchDoc ”。
这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
步骤3：加载/卸载元件库步骤6：电气规则检查，原件封装检查执行菜单命令【File 】/【New 】/【Project 】/【PCB Project 】,弹出项目面板。
altium designer层次电路绘制方法
altium designer层次电路绘制方法Altium Designer是一款专业的电子设计自动化软件，提供了强大的功能和工具来绘制层次电路。
层次电路绘制方法可以帮助设计师更好地组织和管理复杂的电路设计，提高设计效率和质量。
下面将详细介绍Altium Designer层次电路绘制的方法。
层次电路以分层的方式组织电路，通过将电路分解为更小的模块，可以使设计变得更具可读性和可维护性。
在Altium Designer中，可以使用层次电路图来绘制层次电路。
首先，在Altium Designer中打开一个新的项目。
在项目文件夹中，可以创建一个新的电路图。
在新建的电路图中，可以开始绘制层次电路。
1.创建模块：在电路图上方的工具栏中，选择“Place”选项卡，然后点击“Sheet Symbol”图标，即可创建一个模块。
将鼠标移动到电路图上，点击鼠标左键，即可创建一个空的模块。
2.建立连接：选择“Place”选项卡，然后点击“Sheet Entry”图标，再次点击电路图上的模块，即可建立连接。
将鼠标移动到另一个模块上，再次点击鼠标左键，即可建立连接。
可以通过拖动连接线来调整连接的位置和方向。
3.添加元件：选择“Place”选项卡，然后选择需要添加的元件，例如电阻、电容、晶体管等。
将鼠标移动到电路图上，点击鼠标左键，即可添加元件。
可以通过拖动元件来调整元件的位置。
4.设定层次：选择“Utilities”选项卡，然后选择“Hierarchical Design”选项，再选择“Create Sheet Symbol”选项。
将鼠标移动到电路图上，点击鼠标左键，即可设置层次电路的名称和显示方式。
5.构建层次：重复步骤1到4，建立更多的模块和连接，构建完整的层次电路。
在绘制层次电路时，还可以使用一些其他的功能和技巧来提高设计效率和质量：1.使用标签和参考：为每个模块和连接添加标签和参考，以便更好地组织和识别电路。
在Altium Designer中，可以使用“Label”和“NetLabel”工具来添加标签和参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘图中，同类元件可以连续放置。单子件元件的标注可以在全部图纸绘制完后统一添加。元件的标称值、元件的封装最好在放置元件时输入。
注意：在元件还未定位时，拖动效果如图4-15所示，而且在这个时候最好使用X键、Y键、空格键、Tab键进行参数和位置的设计。
放置如图4-1的元件如图4-17所示，像4.7K的电阻可以按住Shift键然后拖动，可以cope一个4.7K的电阻。
图4-1机器狗控制板前端电路原理图
接头P2的2脚接单稳态触发器的输出端。当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。这里对一些常用菜单做简单说明。
如图4-4，【File】是对项目创建管理的窗口，【Edit】是对画原理图时对其一些功能的编辑，【View】具有查看、放大、缩小的功能，【Project】可以对原理图进行编译，检查错误，【Place】中有一些常用器件，可直接放置，【Design】可以进行一些高级设计，【Tools】平时用得比较多点，可以对元器件进行自动排序，查看元器件的封装等。
实验4使用Altium Designer绘制电路原理图
一、实验目的
1、熟悉Altium Designer的软件使用界面
2、掌握Altium Designer的原理图绘制流程及方法
二、实验原理
机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
步骤3.加载/卸载元件库
在原理图上放置元件前，须先知加载图中所需元件的元件库。
如图4-8，点击屏幕右下角【System】/【Libraries】按钮，弹出文件面板，如图4-9，
步骤4.放置图件
图件是指元件Part、导线Wire、节点Junction、电源端口Power Port、网络标号Net Label、端口Port、总线连接口Bus Entry等。
如图4-5，这个工具栏可以直接对连线、总线、文本、地线、电源等进行放置。
如图4-6，这个工具栏可以直接对电阻、电容等进行放置。
下面对原理图纸进行简单介绍，对新建的原理图的边框进行双击，就会出现如图4-7的原理图纸设置框，Border Color是对边框颜色进行设置，Sheet Color是对网格背景颜色进行设置，Standard styles是对原理图纸的纸张大小的选择设计。其他具体功能这里就不详细说明了。
三、实验条件及设备
1、计算机
2、EDA设计软件Altium D制电路原理图步骤见图4-2。
步骤1.创建PCB设计项目（*.PrjPCB）
启动Altium Designer,创建PCB设计项目：Cat.PrjPCB。
步骤2.创建原理图文件
在AD初步.PrjPCB项目下，执行选单命令【File】/【New】/【Schematic】,创建原理图文件，并另存为“AD初步.SchDoc”。这里应注意的是做项目的思想，尽量把一个工程的文件另存为到同一文件夹下，方便以后的管理。
（1）放置元件
执行菜单命令【Design】/【Browse Libraries...】或单击面板标签【System】，选中【Library】，如图4-12所示，弹出库文件面板
在“当前元件库”列表框中选中需要放置元件的所在库；在“元件名称排序”列表框中选中需要放置的元件；单击【Place...】按键，元件符号附在光标上，跟随光标移动；此时按一次键盘空格键元件逆时针旋转90度；按X键元件左右镜像；按Y键元件上下镜像；对需要编辑属性的元件按Tab键，弹出如图4-14元件属性对话框，对话框中编辑元件的标注、标注值、元件引脚、元件封装等。
