大功率电源设计
大功率led电源方案
大功率LED电源方案引言LED（Light-Emitting Diode，发光二极管）作为一种半导体光源, 在照明行业中被广泛使用。
大功率LED需要更高的电源功率来驱动，因此需要一种高效可靠的电源方案。
本文将介绍一种适用于大功率LED 的电源方案。
要求分析在选择LED电源方案之前，首先需要明确需求和要求。
一般来说，大功率LED电源方案需要满足以下要求:1.高效：为了节省能源和降低成本，大功率LED电源需要具备高电能转换效率。
2.稳定：稳定的电流输出可以确保LED照明的亮度和颜色的一致性。
3.可靠：电源方案需要具备较高的可靠性，以保障系统的稳定运行和长寿命。
4.安全：大功率LED电源需要提供过电流、过压、过温等保护机制，以确保使用安全。
电源方案设计基于对要求的分析，我们可以选择一种开关电源方案，如交流至直流的开关电源方案。
开关电源可以提供较高的转换效率，并且方便进行电流和电压的调节。
下面是一个简单的大功率LED电源方案设计。
1. 输入电源大多数家庭或工业用途的LED照明系统通常使用交流输入，因此我们需要一个交流电源模块。
交流电源模块可以将输入电压从220V或110V转换为适应LED电源的直流电压。
可以选择使用开关电源的桥式整流器或直接使用开关电源模块来完成交流至直流的转换。
2. 开关电源控制器开关电源控制器是一个关键的组件，它用于控制和调节电源输出的电流和电压。
可以选择使用专门的开关电源控制器作为驱动电路。
3. 过流保护为了保护LED和电源不受损坏，需要添加过流保护电路。
过流保护电路可以检测电流是否超过预设值，并在超过时关闭电源或通过其他方式进行保护。
4. 过压保护过压保护电路用于检测输出电压是否超过预设值，并在超过时采取保护措施，如关闭电源或限制电压。
5. 过温保护过温保护电路用于检测电源的温度是否超过安全限制，并采取相应的保护措施，如降低输出功率或关闭电源。
总结大功率LED电源方案需要满足高效、稳定、可靠和安全的要求。
大功率电源的设计
关键技术分析
高效率转换技术
提高电源转换效率是大功率电源设计的关键，采用先进的 功率因数校正技术、软开关技术等，可以降低电源损耗， 提高转换效率。
热设计技术
大功率电源在工作过程中会产生大量热量，合理的热设计 可以保证电源的稳定性和可靠性。采用高效散热结构、热 管技术等，可以有效降低电源温度。
05 仿真与实验验证
仿真模型建立及结果分析
仿真模型建立
基于电路拓扑和元件参数，使用专业 仿真软件（如MATLAB/Simulink、 PSIM等）建立大功率电源的仿真模型。
仿真结果分析
通过仿真得到电源的输出电压、电流 波形，以及电源的效率、功率因数等 关键性能指标。对仿真结果进行分析， 验证设计方案的可行性。
安全性保障
在设计中充分考虑了电源的安全性，采取多重保 护措施，确保使用过程中的安全。
未来工作展望
性能提升
继续优化电源设计，提高电源 效率和稳定性，降低纹波和噪
声。
智能化发展
探索将智能控制技术应用于大 功率电源，实现电源的远程监 控和智能化管理。
绿色环保
研究采用更环保的材料和工艺 ，降低电源生产和使用过程中 的环境污染。
04 软件设计与实现
控制策略设计
PID控制
采用比例-积分-微分（PID）控 制算法，实现对输出电压和电流 的精确控制，确保电源输出的稳
定性和准确性。
状态机设计
根据电源工作状态和需求，设计 合理的状态机逻辑，实现电源启 动、运行、停止等过程的自动化
控制。
模糊控制
引入模糊控制算法，处理电源运 行过程中的不确定性因素，提高
15kw电源设计方案
15kw电源设计方案随着科技的不断发展，电力供应的需求也越来越大。
在工业生产、商业用电以及家庭用电等方面，对电源的要求也越来越高。
本文将介绍一个15kw电源设计方案，以满足大功率电力需求。
首先，我们需要选择适合的电源类型。
对于15kw的电源需求，直流电源是一个不错的选择。
直流电源具有稳定性好、效率高、响应速度快等优点，适用于大功率电力供应。
因此，我们可以选择直流电源作为15kw电源的基础。
其次，我们需要确定电源的输入电压和输出电压。
根据实际需求，我们可以选择输入电压为380V，输出电压为48V。
这样的设计可以满足大部分工业和商业用电的需求。
接下来，我们需要选择适合的电源模块。
电源模块是电源系统的核心部件，负责将输入电压转换为输出电压。
对于15kw的电源需求，我们可以选择多个功率较小的电源模块进行并联。
这样的设计可以提高系统的可靠性和稳定性。
在电源模块的选择上，我们需要考虑功率因数、效率和稳定性等因素。
功率因数是衡量电源质量的重要指标，应选择具有较高功率因数的电源模块。
效率是电源能量利用的重要指标，应选择具有较高效率的电源模块。
稳定性是电源输出稳定性的重要指标，应选择具有较好稳定性的电源模块。
此外，我们还需要考虑电源的保护措施。
在大功率电源设计中，过流保护、过压保护和短路保护等是必不可少的。
这些保护措施可以有效保护电源模块和负载设备，防止因电流过大、电压过高或短路等原因导致设备损坏。
最后，我们需要进行电源系统的整体设计和布局。
在设计过程中，应合理安排电源模块的布局，确保散热良好，避免过热现象。
同时，还需要考虑电源系统的接线和连接方式，确保电源系统的安全可靠。
综上所述，15kw电源设计方案需要选择适合的电源类型、确定输入输出电压、选择合适的电源模块、考虑保护措施以及进行整体设计和布局。
通过合理的设计和选择，可以满足大功率电力需求，并确保电源系统的稳定性和可靠性。

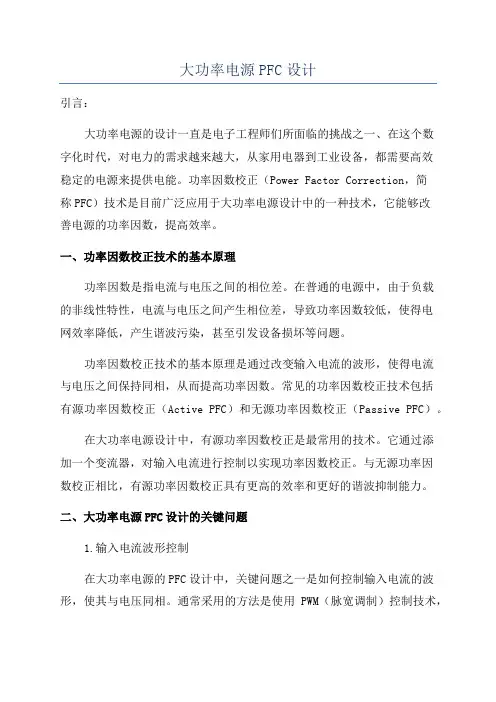

大功率电源PFC设计
大功率电源PFC设计引言：大功率电源的设计一直是电子工程师们所面临的挑战之一、在这个数字化时代，对电力的需求越来越大，从家用电器到工业设备，都需要高效稳定的电源来提供电能。
功率因数校正（Power Factor Correction，简称PFC）技术是目前广泛应用于大功率电源设计中的一种技术，它能够改善电源的功率因数，提高效率。
一、功率因数校正技术的基本原理功率因数是指电流与电压之间的相位差。
在普通的电源中，由于负载的非线性特性，电流与电压之间产生相位差，导致功率因数较低，使得电网效率降低，产生谐波污染，甚至引发设备损坏等问题。
功率因数校正技术的基本原理是通过改变输入电流的波形，使得电流与电压之间保持同相，从而提高功率因数。
常见的功率因数校正技术包括有源功率因数校正（Active PFC）和无源功率因数校正（Passive PFC）。
在大功率电源设计中，有源功率因数校正是最常用的技术。
它通过添加一个变流器，对输入电流进行控制以实现功率因数校正。
与无源功率因数校正相比，有源功率因数校正具有更高的效率和更好的谐波抑制能力。
二、大功率电源PFC设计的关键问题1.输入电流波形控制在大功率电源的PFC设计中，关键问题之一是如何控制输入电流的波形，使其与电压同相。
通常采用的方法是使用PWM（脉宽调制）控制技术，在变流器中加入一个前级桥路，通过调整桥路的电流开关管的导通时间，控制输入电流的波形。
2.谐波抑制大功率电源设计中的另一个关键问题是谐波抑制。
由于非线性负载的存在，电源输出的电流中会产生谐波成分，这些谐波会对电网和其他设备造成干扰。
为了抑制这些谐波，一种常见的方法是在PFC电路中使用输出滤波器，用于滤除谐波成分。
3.效率优化大功率电源设计中的效率优化也是一个重要的考虑因素。
由于功率因数校正技术的引入，大功率电源的效率得到了显著提高，但仍然需要进一步的优化。
在设计中应注意选择高效率的元器件，合理布局电路板，提高散热效果等。
大功率直流开关电源设计
大功率直流开关电源设计一、引言直流开关电源是一种广泛应用于通信、工业控制和电子设备等领域的电源，其特点是稳定性好、效率高、体积小、重量轻等优点。
本文将介绍大功率直流开关电源的设计过程，包括电源选型、拓扑结构、控制策略和保护电路等内容。
二、电源选型大功率直流开关电源的选型关键是选择合适的功率器件和电源拓扑结构。
功率器件一般选择IGBT或MOSFET，这两种器件都具有开关速度快、功耗低、温升低等特点。
电源拓扑结构可选用单路、多路或多路并联等形式，具体选择要根据实际需求和成本考虑。
三、拓扑结构常见的大功率直流开关电源拓扑结构有Boost、Buck、Buck-Boost、Cuk等。
Boost结构适合于电源输出电压高于输入电压的情况；Buck结构适合于电源输出电压低于输入电压的情况；Buck-Boost结构适合于电源输出电压既可以高于也可以低于输入电压的情况；Cuk结构适合于对输出电流要求较高的情况。
根据实际需求选择合适的拓扑结构。
四、控制策略大功率直流开关电源的控制策略一般采用PWM（脉宽调制）技术。
PWM技术通过调节开关管的导通时间和截止时间来控制输出电压。
在设计过程中需要考虑到输出稳定性、响应速度和抗干扰等因素，选择合适的PWM控制策略。
五、保护电路为了保护电源和加载电路安全可靠工作，大功率直流开关电源设计中需要考虑各种保护电路。
常见的保护电路包括过压保护、欠压保护、过流保护、过温保护等。
通过合理设计和配置相应保护电路，可以降低故障风险，提高系统可靠性。
六、性能要求大功率直流开关电源设计中需要满足一定的性能要求，如输出电压稳定性、效率、负载能力等。
输出电压稳定性要求越高时，需要采用更精确的控制策略和更优秀的器件；效率越高时，要选择低损耗的器件和优化设计；负载能力要求越高时，需考虑电路稳定性、散热设计等因素。
七、设计实例以下是一个大功率直流开关电源的设计实例：1.选型：-功率器件：采用IGBT，因其开关速度快，适合高频开关模式。
毕业设计(论文)-大功率直流稳压电源的设计[管理资料]
![毕业设计(论文)-大功率直流稳压电源的设计[管理资料]](https://img.taocdn.com/s3/m/3d9f62f102020740bf1e9ba8.png)
南京信息职业技术学院毕业论文作者学号系部电子信息工程系专业电子信息工程技术题目大功率直流稳压电源的设计指导教师评阅教师完成时间：2010 年05 月10 日毕业论文中文摘要毕业论文外文摘要目录1引言 (5)2概述 (5) (5) (6) (6) (7)3电源硬件系统设计 (7) (7) (8) (9) (9) (10) (13) (13) (13) (14) (15)4参数计算 (15) (15) (16) (18) (18)5辅助电路 (20) (20) (20) (21)6单片机控制系统的设计 (22) (22) (23)结论 (26)致谢 (27)参考文献 (27)附录A 电路图 (28)1引言自70年代末以来，国外迅速发展功率场效应晶闸管（Power MOSFET）,绝缘门级双级性晶闸管（IGBT）和MOS栅控晶闸管（MCT）等新型功率开关器件，由于这些新型器件具有开关频率高，器件自身的功率损耗小，因而转换效率高，电路结构简单等优点，在加热电源领域中，正在得到广泛的应用。
其中IGBT器件，其输出管压降低，一般在3V以下，器件本身的功耗小，具有晶闸管的优点，适合于大电流工作，其控制端采用了场效应管的技术，驱动非常小，适应于高速开关，且没有二次击穿的问题，工作比较安全，因此属于目前国际上有限发展的大功率开关器件。
国外器件制造厂商推出了一系列大功率IGBT模块，其最大单管电流已达到1000A以上，耐压可达到1200V（有的可达到1400V），开关时间在600ns以下。
其实际工作频率可达到50KHz，功率较小时可达到100KHz，因此是极有前途的功率开关器件。
但是，上述这些新型功率开关器件也存在一些弱点，如电压与电流的过载能力弱，当工作参数超过其安全范围是，非常容易损坏。
因此给电路结构的设计与制造提出了新的要求，并且需要快速而有效的保护措施。
由于IGBT逆变器的逆变频率高，节能效果好，在各种电源中均有重要的应用。
大功率电源pcb设计注意事项
大功率电源pcb设计注意事项大功率电源的设计在许多电子设备中都扮演着重要的角色，因为它能够为设备提供稳定可靠的电源供应。
为了确保电源的正常运行和良好的性能，我们在进行大功率电源PCB设计时需要注意以下几个方面。
大功率电源的PCB设计需要考虑电源的稳定性和可靠性。
在设计过程中，我们应该合理选择电源芯片和元件，确保其质量可靠，并具有足够的功率和温度容忍度。
此外，还应采用合适的散热措施，以保证电源芯片和元件的温度在可接受的范围内。
大功率电源的PCB设计需要考虑电源的效率和功率损耗。
为了提高电源的效率，我们可以采用合适的开关电源拓扑结构，如Boost、Buck、Buck-Boost等。
同时，还应注意减小功率损耗，选择低电阻的导线和合适的电源连接方式。
第三，大功率电源的PCB设计还需要考虑电源的电磁兼容性。
在高功率电源设计中，电磁干扰是一个常见的问题。
为了减小电源对其他电子设备的干扰，我们可以采用合适的滤波器和屏蔽措施，以降低电源的电磁辐射和敏感性。
大功率电源的PCB设计还应注意布局和走线。
合理的布局可以减小电源和其他电路之间的干扰，同时保证信号传输的稳定性和可靠性。
在布局时，应将高功率和低功率电路分离，避免相互干扰。
在走线时，应尽量缩短信号线和电源线的长度，减小电阻和电感，以提高电源的性能和稳定性。
大功率电源的PCB设计还需要注意安全性和可维护性。
为了保证用户的安全和设备的可靠性，我们应采用合适的保护措施，如过流保护、过压保护和短路保护等。
同时，还应为电源设计合适的测试点和维修接口，以方便维护和故障排除。
大功率电源的PCB设计需要综合考虑电源的稳定性、可靠性、效率、功率损耗、电磁兼容性、布局和走线、安全性和可维护性等方面。
通过合理的设计和选择合适的元件和措施，我们可以设计出性能良好、稳定可靠的大功率电源。
大功率变频电源的优化设计
大功率变频电源的优化设计大功率变频电源是现代电力系统中重要的组成部分，其作用是将高电压交流电转换为低电压直流电，以满足电子设备对不同电压的需求。
目前，随着技术的进步和市场的需求，大功率变频电源的应用范围也越来越广泛。
如何优化设计大功率变频电源以提高效率、稳定性和安全性，是当前电源领域面临的挑战和重点研究的问题之一。
一、大功率变频电源的结构与工作原理大功率变频电源由输入电源单元、滤波单元、逆变单元、控制单元等几个模块组成。
其工作原理是将高电压的交流电输入到输入电源单元进行整流、滤波以得到平稳的直流电；通过逆变单元将直流电转换为高频交流电，在输出电路通过滤波单元处理后提供给负载实现各种电器设备的正常工作。
控制单元则对电源的输出电压、频率等进行控制和调节，确保电源输出的稳定和安全。
二、大功率变频电源的优化设计（一）提高效率大功率变频电源的效率通常在95%以上，但在实际应用中，由于各种因素的影响，效率可能会下降。
为了提高效率，需要在以下几个方面进行优化：1. 提高转换效率将输入电压调整到逆变单元电路的最佳输入点，可以提高电源的转换效率。
通过引入功率因数校正电路，降低杂波电流和谐波污染，也可有效提高电源的效率。
同时，在滤波单元和电容器的选择上，要选用低损耗、高效能的器件，以降低能耗并提高转换效率。
2. 加强散热能力散热问题也是影响电源效率的重要原因。
在设计时，应加强散热能力，在逆变单元和控制单元等模块上设置散热器或风扇以提高散热效果。
同时，合理选择散热材料和散热方式，如使用铜基板和散热管等，也有助于提升散热性能和电源效率。
（二）提高稳定性大功率变频电源的稳定性，主要包括输出电压稳定性、频率稳定性和波形稳定性。
对于这些稳定性问题，优化设计的方法包括：1. 选择适当的控制策略控制单元的设计是影响电源稳定性的关键因素。
因此，应根据电源的特点和负载的需求，选择适当的控制策略。
比如，使用开关功率供应器作为逆变单元，就需要采用PWM控制方式，可以提高电源的精度和响应速度。
大功率电源方案
大功率电源方案简介在现代工业和科研领域，大功率电源是至关重要的设备之一。
大功率电源通常用于供应高功率负载，如电动机、激光器、高频设备等。
本文将介绍大功率电源的基本原理、常见类型以及设计考虑因素等内容。
基本原理大功率电源的基本原理是将低电压的直流电源（如交流电网或直流电池）通过变换器变换为高电压、高电流直流电源。
变换器通常由功率变压器、整流器、滤波器和稳压器组成。
•功率变压器：将输入电压转变为所需电压的变压器。
功率变压器通常选择高效率的磁性材料，以减小功率损耗并提高效率。
•整流器：将交流电源转换为直流电源的电路。
常见的整流器有单相和三相整流器，单相整流器适用于低功率应用，而三相整流器适用于高功率应用。
•滤波器：用于平滑整流后的直流电源的电压，避免电压的剧烈波动。
滤波器通常包括电容器和电感器等元件。
•稳压器：用于稳定输出电压，以确保负载得到稳定的电源供应。
常见的稳压器包括线性稳压器和开关稳压器。
常见类型根据应用领域和特点的不同，大功率电源可以分为不同的类型。
下面是一些常见的大功率电源类型：直流电源直流电源是将交流电源转换为直流电源的一种电源类型。
直流电源通常采用整流器将交流电源转换为直流电压，并通过滤波和稳压装置实现输出电压的平滑和稳定。
直流电源在许多领域中广泛应用，如通信、工业自动化、电动汽车等。
反激式电源反激式电源是一种高效且紧凑的大功率电源设计，在某些应用中得到广泛应用。
反激式电源通过反馈控制实现稳定的输出电压。
它由输入电压表面控制器、功率开关、变压器、整流器、滤波器和稳压器等组成。
变频电源变频电源是一种能够输出可变频率和可变电压的大功率电源。
常见的变频电源应用包括变频驱动器、交流电动机等。
变频电源通常由输入变压器、整流器、滤波器和逆变器等组成。
逆变器可以将直流电压转换为可变频率的交流电压。
设计考虑因素在设计大功率电源时，有许多因素需要考虑，以确保电源的稳定性和可靠性。
以下是一些主要的设计考虑因素：输出功率输出功率是决定电源尺寸和成本的重要因素。
大功率开关电源设计
大功率开关电源设计1. 引言大功率开关电源是一种能够稳定输出高功率电能的电源系统。
它在工业、通信、医疗等领域得到广泛应用。
本文将介绍大功率开关电源的设计原理、关键性能指标和具体设计步骤。
2. 设计原理大功率开关电源的设计原理基于切换电路的工作方式。
开关电源通过快速开关电路的状态，控制输入电压在输出端之间的传递。
这种工作方式能够实现高效能的电能转换和稳定的输出。
3. 关键性能指标大功率开关电源的性能主要体现在以下几个关键指标上：3.1 输出功率输出功率指的是开关电源可以稳定输出的最大功率。
设计大功率开关电源时，需要根据具体应用需求确定所需的输出功率。
3.2 效率效率是指输入功率与输出功率之间的比值。
大功率开关电源的设计需考虑如何提高电能的转化效率，以达到节能的目的。
3.3 稳定性稳定性是指开关电源在不同输入电压、负载变化等工况下输出电压的波动程度。
大功率开关电源应具备良好的稳定性，以确保输出电压的可靠性和稳定性。
3.4 输出电压纹波输出电压纹波是指输出电压在工作周期内的变化量。
较小的输出电压纹波意味着电源输出更加稳定，能够满足特定应用的要求。
3.5 开关频率开关频率是指开关电源进行切换的速率。
高频开关电源具有更高的效率和较小的元件体积，但也带来了更大的电磁干扰和更高的开关成本。
4. 设计步骤设计大功率开关电源的步骤如下：4.1 确定输出功率和电压根据实际应用需求，确定所需的输出功率和电压。
4.2 选择变换器拓扑结构根据设计要求和特定应用，选择合适的变换器拓扑结构，如Boost、Buck、Buck-Boost等。
4.3 计算元件参数根据选定的拓扑结构和设计要求，计算出所需的元件参数，包括电感、电容、开关管等。
4.4 电路仿真与验证使用相关电路仿真软件对设计的电路进行验证和优化，确保其满足设计要求和性能指标。
4.5 PCB布局和布线将设计好的电路布局在PCB上，并进行合理的布线，避免信号干扰和功率损耗。
大功率直流开关电源设计毕业论文
摘要开关电源具有效率高、体积小、重量轻等显著特点。
目前世界各国都有广泛的应用，特别是对大容量高频开关电源的研究和开发已成为当今电力电子学的主要研究领域，并派生了很多新的研究方向。
本文的主要内容就是研制一种高性能、大功率直流开关电源。
本文详细分析了高性能、大功率直流开关电源的工作原理，并提出了主电路和控制电路的详细设计方案。
在此基础上，完成了整个系统的硬件电路设计和软件程序的编制，并对电源装置的硬件和软件进行了调试和修改。
在分析原理的基础上，本文从三相桥式不控整流、全桥变换器、高频变压器、滤波电路等环节对该系统的主电路进行了阐述，同时探讨了该电源系统实现大功率的解决方案，即采用多个电源模块并联运行。
本文还探讨了多个电源模块并联运行时的自动均流技术，并详细介绍了基于平均值的自动均流电路。
在电压调节环节上，详细分析了基于UC3825控制芯片的PWM控制电路。
本文研制的直流开关电源具有输出电压可调、输出电流大、纹波小等特点，而且还具有换档、远程控制等功能。
实验结果表明它基本达到设计要求，从而验证了理论分析的正确性，具有广阔的应用前景。
关键词:DC-DC变换器，开关电源，均流，高频变压器，PWM控制目录摘要 .............................................. 错误!未定义书签。
ABSTRACT ........................................... 错误!未定义书签。
第1章绪论 ........................................ 错误!未定义书签。
开关电源的发展及国外现状........................ 错误!未定义书签。
国内开关电源的发展及现状........................ 错误!未定义书签。
第2章系统的整体分析和选择 ........................ 错误!未定义书签。
大功率宽压高效DC-DC模块电源设计
大功率宽压高效DC-DC模块电源设计大功率宽压高效DC/DC模块电源设计随着电子设备的不断发展和应用，对电源模块的需求也越来越高。
特别是在需要大功率输出、宽输入电压范围和高效率的应用场景中，设计一款满足这些要求的DC/DC模块电源成为了一项重要的任务。
设计一款大功率宽压高效DC/DC模块电源需要考虑多个因素。
首先，大功率输出要求模块具备较高的功率密度和良好的散热性能，以保证电源在高负载运行时不会过热。
其次，宽输入电压范围要求模块能够适应不同的输入电压，以满足各种应用场景的需求。
最后，高效率是一个关键指标，可以减少能源的浪费和热量的产生。
在大功率输出方面，可以采用多相结构来提高功率密度。
通过将输入电压分配到不同的功率级上，可以减小每个功率级的负载，进而减小功率级的体积。
此外，采用高效率的功率开关元件，如MOSFET，可以降低开关损耗，提高整体的转换效率。
为了适应不同的输入电压范围，可以采用宽输入电压范围的变换器拓扑结构，如降压型、升压型或者变换型。
同时，可以使用自适应控制算法，根据输入电压的变化来调整输出电压，以保持稳定的输出功率。
此外，还可以添加输入过压和欠压保护电路，以保护电源模块和被供电设备的安全运行。
提高转换效率是设计大功率宽压高效DC/DC模块电源的一个重要目标。
在选择元件时，需要考虑其导通损耗、开关损耗以及磁元件的损耗。
此外，还可以采用最大功率点追踪算法，根据输入电压和输出负载的变化，自动调整功率转换的效率。
同时，还可以添加输出过流和过压保护电路，以保护被供电设备的安全运行。
总之，设计一款大功率宽压高效DC/DC模块电源需要综合考虑功率密度、散热性能、输入电压范围和转换效率等因素。
通过合理选择拓扑结构、控制算法和元件，可以设计出满足要求的高性能电源模块，为电子设备的稳定运行提供可靠的电源支持。
大功率电源板设计注意事项
大功率电源板设计注意事项《来聊聊大功率电源板设计的那些事儿》嘿，朋友们！今天咱来唠唠大功率电源板设计的那些注意事项。
这可不是小事儿，弄不好那可就是一场小“灾难”啊！首先呢，咱得清楚电源板可是整个设备的“心脏”，功率大了那就得更加小心对待。
就好像给大力士设计房子，你不得把结构弄得更结实点呀！散热可是个大问题。
大功率电源板工作起来那热量就跟夏天的太阳似的，热得烫人。
这时候你就得给它找个好的散热途径，不然它一气之下“罢工”了，你可就傻眼啦！就像人热了要吹空调、扇扇子，电源板也得有它的降温秘籍。
还有元件的选择也很关键哟。
别挑那些不靠谱的元件，不然它们关键时刻给你来个“掉链子”，那可就悲剧了。
好比你建房子用了质量差的砖头，那房子能牢固吗？能让你安心住吗？所以啊，咱得瞪大眼挑选那些质量过硬的元件，给咱的电源板打下坚实的基础。
布线也是个技术活，不能随便乱糟糟的。
这就好比城市里的交通规划，你要是乱了套，那肯定得出问题。
合理的布线能让电流顺畅地流淌，就像道路畅通无阻，设备才能愉快地工作。
安全更是不能忽视！大功率电源板就像个小怪兽，一个不小心它可能就“咬”你一口。
一定要做好各种保护措施，让它乖乖地为我们服务，而不是捣乱。
咱设计的时候还得有点远见。
别今天设计好了，明天就发现跟不上需求了，那多尴尬呀！就像你买衣服得买个稍微大一号的，不然明年长胖了穿不下可咋办。
总之呢，设计大功率电源板就跟养孩子似的，得细心、耐心，还得有智慧。
每一个环节都不能马虎，不然最后哭都没地方哭去。
希望大家都能设计出优秀的大功率电源板，让我们的设备都能稳定可靠地工作，为我们创造更多的价值！加油吧，设计师们！。
1000W大功率开关电源设计方案
1000W大功率开关电源设计第1章开关电源的基本原理开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。
1.1 开关电源的组成与工作原理1.1.1 开关电源的工作原理开关电源的工作原理可以用图1-1进行说明。
图中输入的直流不稳定电压U经开关S加至输入端，S为受控开关，是一个受脉冲控制的开关调i整管。
开关S按要求改变导通或断开时间，就能把输入的直流电压U变成i矩形脉冲电压。
这个脉冲电压经过滤波电路进行平滑滤波就可得到稳定的直流输出电压U。
o（a）原理电路O O Ot（b）波形图图1-1开关电源工作原理定义脉冲占空比如下：Tt D on = （1-1） 式中，T 表示开关S 的开关重复周期：on t 表示开关S 在一个开关周期中的导通时间。
开关电源直流输出电压o U 与输入电压i U 之间具有如下关系：D U U i o = （1-2）由上面两式可以看出：（1）若开关周期T 一定，改变开光S 的导通时间on t ，即可改变脉冲占空比D ，达到调节输出电压的目的，这种保持T 不变而只改变on t 来实现占空比调节的方式，称为脉冲宽度调节（ＰＷＭ）。
由于ＰＷＭ式的开关频率固定，输出滤波电路比较容易设计，易实现最优化，因此ＰＷＭ式开关电源用的较多。
（2）若保持on t 不变，利用改变开关频率Tf 1=来实现脉冲占空比调节，从而实现输出直流电压o U 稳压的方式，称为脉冲频率调制（ＰＦＭ）。
由于开关频率不固定，所以ＰＦＭ方式的输出滤波电路的设计不易实现最优化。
（3）既改变on t ，有改变T ，从而实现脉冲占空比的调节的稳压方式，称为脉冲调频调宽方式。
在各种开关电源中，以上三种脉冲占空比调节方式均有应用。
1.1.2 开关电源的构成开关电源由以下四个基本环节组成（如图1-2）：（1）DC/DC 变换器：用以进行功率变换，是开关电源的核心部分。
1000W大功率开关电源设计方案
1000W大功率开关电源设计第1章开关电源的基本原理开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。
1.1 开关电源的组成与工作原理1.1.1 开关电源的工作原理开关电源的工作原理可以用图1-1进行说明。
图中输入的直流不稳定电压U经开关S加至输入端，S为受控开关，是一个受脉冲控制的开关调i整管。
开关S按要求改变导通或断开时间，就能把输入的直流电压U变成i矩形脉冲电压。
这个脉冲电压经过滤波电路进行平滑滤波就可得到稳定的直流输出电压U。
o（a）原理电路O O Ot（b）波形图图1-1开关电源工作原理定义脉冲占空比如下：Tt D on = （1-1） 式中，T 表示开关S 的开关重复周期：on t 表示开关S 在一个开关周期中的导通时间。
开关电源直流输出电压o U 与输入电压i U 之间具有如下关系：D U U i o = （1-2）由上面两式可以看出：（1）若开关周期T 一定，改变开光S 的导通时间on t ，即可改变脉冲占空比D ，达到调节输出电压的目的，这种保持T 不变而只改变on t 来实现占空比调节的方式，称为脉冲宽度调节（ＰＷＭ）。
由于ＰＷＭ式的开关频率固定，输出滤波电路比较容易设计，易实现最优化，因此ＰＷＭ式开关电源用的较多。
（2）若保持on t 不变，利用改变开关频率Tf 1=来实现脉冲占空比调节，从而实现输出直流电压o U 稳压的方式，称为脉冲频率调制（ＰＦＭ）。
由于开关频率不固定，所以ＰＦＭ方式的输出滤波电路的设计不易实现最优化。
（3）既改变on t ，有改变T ，从而实现脉冲占空比的调节的稳压方式，称为脉冲调频调宽方式。
在各种开关电源中，以上三种脉冲占空比调节方式均有应用。
1.1.2 开关电源的构成开关电源由以下四个基本环节组成（如图1-2）：（1）DC/DC 变换器：用以进行功率变换，是开关电源的核心部分。
基于UC3825的全桥式大功率开关电源设计论文
基于UC3825的全桥式大功率开关电源设计摘要：本文介绍了一种基于UC3825芯片的全桥式大功率开关电源的设计。
UC3825是一种高性能的PWM控制器，能够驱动两个半桥电路，适用于大功率开关电源设计。
该开关电源设计具有高效率、高功率密度、良好的热性能和可靠性高等优点。
一、引言随着电力电子技术的发展，开关电源在各个领域的应用越来越广泛。
全桥式大功率开关电源因其高效率、高功率密度和良好的热性能等优点，在通信、电力、工业控制等领域得到广泛应用。
UC3825是一种高性能的PWM控制器，能够驱动两个半桥电路，适用于大功率开关电源设计。
本文将介绍一种基于UC3825芯片的全桥式大功率开关电源的设计。
二、UC3825芯片介绍UC3825是一种高性能的PWM控制器，它具有以下特点：1.固定频率运作，可保证电源的稳定性和可靠性；2.具有可调的死区时间设置，可以防止上下桥臂的直通；3.具有过流保护和短路保护功能，可以提高电源的可靠性；4.具有欠压保护功能，可以保证电源的正常工作；5.适用于大功率开关电源设计。
三、全桥式大功率开关电源设计1.电路拓扑结构2.全桥式大功率开关电源的电路拓扑结构主要由四个部分组成：输入整流滤波电路、高频逆变电路、输出整流滤波电路和控制系统。
具体结构如图1所示。
图1 全桥式大功率开关电源电路拓扑结构图（请在此处插入全桥式大功率开关电源电路拓扑结构图）2.工作原理3.全桥式大功率开关电源的工作原理是，通过UC3825芯片控制上下桥臂的开关状态，将输入直流电压转换成高频交流电，再通过输出整流滤波电路转换成稳定的直流电压输出。
其中，UC3825芯片的死区时间设置可以防止上下桥臂的直通，保证电源的安全运行。
4.参数计算与元件选择5.在设计全桥式大功率开关电源时，需要对各个部分的参数进行计算和元件选择。
具体包括：输入输出电压、功率等级、开关频率、变压器变比、电容电感值等。
元件选择需要考虑其耐压值、电流值、热性能等参数。
大功率开关电源方案
大功率开关电源方案概述大功率开关电源是一种用于将输入电源转换为所需输出电压的电源系统。
它通过开关器件的开关操作来调节输入电源的能量传输，从而实现输出电压的调整。
本文将介绍大功率开关电源的工作原理、设计考虑因素以及一种常见的大功率开关电源方案。
工作原理大功率开关电源的工作原理基于开关器件的开关操作。
开关器件使用高频脉冲信号控制开关时间，使得输入电源能够以高效率进行能量传输。
以下是大功率开关电源的基本工作流程：1.输入电源首先经过整流器将交流电转换为直流电。
2.直流电进入开关电源的开关器件。
开关器件周期性地打开和关闭，产生高频脉冲。
3.脉冲信号进入输出变压器，通过变压器的绕组传递给输出负载。
4.输出负载将电能转化为所需的形式，如电流或电压。
设计考虑因素在设计大功率开关电源时，需要考虑以下几个因素：1. 输出功率要求大功率开关电源的设计首先需要确定所需的输出功率。
输出功率决定了开关器件和变压器的选型，以及决定了电源的整体尺寸和散热需求。
2. 效率和能量损耗大功率开关电源的效率是一个重要考虑因素。
效率高的设计可以减少电源的热损耗，提高电源的使用寿命。
此外，减少能量损耗还能节省电能成本。
3. 输入电压和输出电压范围大功率开关电源需要适应不同的输入电压和输出电压要求。
设计时需要考虑输入电压范围的波动和输出电压的稳定性。
4. 稳定性和过载保护开关电源需要具备良好的稳定性和过载保护功能。
稳定性可以确保输出电压在负载变化时保持稳定，而过载保护可以防止过大的电流损坏电源或输出负载。
5. 散热和温度控制大功率开关电源在工作过程中会产生一定的热量。
设计时需要考虑散热和温度控制措施，以确保电源在工作过程中保持适当的温度。
一种常见的大功率开关电源方案以下是一种常见的大功率开关电源方案的设计流程：1.确定输出功率要求。
根据实际需求确定所需的输出功率。
2.选取合适的开关器件。
根据输出功率和效率要求，选择适合的开关器件，如MOSFET或IGBT。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子技术》课程设计说明书大功率电源设计院、部：电气与信息工程学院学生姓名：指导教师：专业：班级：完成时间：2014年5月29日摘要主要介绍36kW 大功率高频开关电源的研制。
阐述国内外开关电源的现状．分析全桥移相变换器的工作原理和软开关技术的实现。
软开关能降低开关损耗，提高电路效率。
给出电源系统的整体设计及主要器件的选择。
试验结果表明，该装置完全满足设计要求，并成功应用于电镀生产线。
关键词：高频开关电源；全桥移相；零电压开关；软开关技术ABSTRACTThe analysis and design of 36 kW high frequency switching power supply are presented．The present state ofswitching power supply is explained．The operating principle of full bridge phase—shifted converter and realization of softswitching techniques are analysed．Soft switching can reduce switching loss and increase circuit s efficiency．Integer designingof power supply system and selection of main device parameters are also proposed．The experiment results demonstrate thepower supply device satisfies design requirements completely．It has been applied in electric plating production linesuccess—fully．Keywords：high frequency switching power supply；full bridge phase—shifted；zero voltage switching；soft switching tech—nlques目录1概述 (1)2全桥移相零电压开关理 (2)3 电源系统整体设计 (3)3.1 输入整流桥及平波滤波器 (4)3.2 高频变压器 (5)3.3 IGBT 及隔直电容 (5)3.4 输出整流管及尺C吸收网络 (5)3.5 输出滤波器 (6)4．试验结果 (6)结束语 (8)致谢 (8)参考文献 (9)1 概述现有国内外的大功率电源主要为工频整流式电源，体积大、笨重、能耗高、多特性较差，且会对电网造成较大的电磁干扰。
与它相比，开关电源具有高效节能，重量轻，体积小，动态性能好，适应性强，有利于实现工艺过程自动化和智能化控制等显著的优点。
目前少数高频开关型电源主要限于小功率容量级别(2 000 A 以下)，而国外同类设备价格过于昂贵，市场迫切需要具有较大功率容量和先进技术水平的国产高频开关型电源装置。
因此，大功率开关电源具有广泛的应用前景，是当前国内外研究、开发、应用的主流和方向。
但是，开关电源特别是大功率硬开关电源在可靠性、稳定性、效率等方面的缺点成为制约大功率开关电源应用和发展的“瓶颈”，按照传统电源的设计思路和解决办法。
不能从根本上解决其所面临的诸多问题。
软开关技术的出现以及先进控制技术的兴起，则为解决开关电源诸多问题提供了新的方法。
目前单机容量大于2O kw 的大功率开关电源在国内外极为少见，单机输出一般在1 000 A 以下。
为适应大功率(低电压、大电流)输出的电路拓扑和控制模式，采用全桥移相式电路拓扑结构，并通过软开关技术的应用，研制了36 kW、20 kHz 的大功率高频开关电源，通过电镀生产线的现场使用，取得了满意的效果。
2 全桥移相零电压开关原理零电压全桥移相变换电路拓扑结构适用于大功率开关电源，它采用移相控制，移相芯片选用UC3879，驱动部分采用目前较为成熟的EXB841专用驱动芯片。
在换流时利用变压器的漏感和功率管的寄生电容产生谐振，实现开关器件的零电压开通，消除了开通损耗，提高了电路效率，其主电路原理图如图1所示。
图1中IGBT1～IGBT4 为功率开关管，分为超前桥臂(左半桥)和滞后桥臂(右半桥)。
电路零电压开关依靠功率开关管反并联的二极管D1～D4的导通实现功率器件的零电压开通，通过功率管谐振电容C1～C4的充电过程实现功率器件的零电压关断。
在全桥相移零压开关变换器中，开关管的导通关断时间恒定。
导通顺序为IGBT1一IGBT4一IGBT2一IGBT3。
同一桥臂的开关管为反相导通。
对角管导通具有相移，从而使共导时间随相移的变化而变化。
由于开关管存在关断时间，同一桥臂的两个开关管导通关断时，需要一定的延时时间(死区时间)以防止直通，保证开关管的安全；同时为保证开关管的零压开通，需要分别设定合适的领先臂与滞后臂的延时时间。
IGBT1～IGBT4分别由UC3879 输出的OUTA ～ OUTD控制。
图l 全桥移相零电压开关主电路原理图3 电源系统整体设计电源装置主要由三相整流滤波电路、高频逆变电路、高频变压器、高频整流滤波电路、PWM 控制电路、稳压稳流控制电路及故障保护电路组成(如图2所示)。
工作时电网三相电源输入，经整流、滤波电路加至绝缘栅双极型晶体管IGBT组成的逆变电路，由主电路转换成脉宽可调的高频交流(约20 kHz)，再经高频变压器降压、肖特基二极管整流转换成适于工作需求的低压直流。
图2 电源装置系统组成图高频逆变电路采用全桥移相零电压开关主电路，同时采用软开关技术，以实现大功率低损耗高频逆变。
高频开关管采用大功率IGBT模块，以提高电源可靠性，高频整流管采用肖特基整流模块以提高电源的效率。
控制单元输出的控制信号可以对主电路输出做出迅速响应，从而不但给出优良的动、静态输出特性，而且能对各种输入电压的波动予以补偿，并能对各种原因造成的故障做出迅速的保护响应。
电源系统的主要功能有：(1)系统按输出的电流或电压偏差分别自动进行PI稳流或稳压调节；(2)设置了过流、过热和缺水等保护措施，且具有声光电三维报警方式；(3)通过面板上的电压、电流表(输出电压、输出电流)可分别监测系统的输出状态；(4)系统具有稳压及稳流两种工作模式，保证了系统的稳定运行。
用户可根据工艺需要进行选择；(5)系统具有软启动功能，其给定值由小逐渐增大，软启动时间约为5 S；(6)系统为远控方式，其操作简单，方便用户掌握。
3.1 输入整流桥及平波滤波器该系统设计输出为3000A／12V，前端采用三相整流桥输入．如图3所示，其中负载R为开关变换器的等效电阻。
考虑理想情况。
L 为无穷大，i 为一平滑直流。
通过对三相整流桥电路工作原理分析，考虑电网波动及保留一倍裕量。
图3 三相整流桥及LC 滤波器电路平波滤波器的作用是平滑整流电压和提高功率因数。
设计中需结合经验，选择一个性能和成本的折中点。
这里采用把电感放在直流侧的安置方式。
与把电感放在交流侧的安置方法相比，无论是在结构复杂程度上，还是成本上，都要低的多。
而且理论上这种结构可以达到的最大输入功率因数为0．955，完全能满足该系统的要求。
3.2 高频变压器在高频开关电源设计中，高频变压器的设计是一个关键因素，它不仅决定了电源的输出能力，而且直接关系到电源设计的成败。
为实现大功率转换，该系统采用四个变压器并联，且每个变压器的磁芯采用一个环形磁芯。
环形磁芯的窗口面积和体积都比较容易做大，工艺绕制简单，安装方便，更加适合用于大功率开关电源。
并联的四个变压器的原边输入电压相等且为逆变器输入的电压，副边输出并联。
通过计算．取变压器原边的匝数为21匝，副边为1匝；考虑绕制工艺,散热、损耗等因素的影响，原边采用USTC 0．1×1 050的多股丝包线，副边则采用TMY一40×6或TMY一50×5的铜排。
3.3 IGBT 及隔直电容由电路特点可知，IGBT的工作平均电流为母线平均电流的一半。
流过IGBT 的平均电流及承受的最大反向电压为：考虑到尖峰电压电流的影响，保留一定的裕量。
隔直电容的作用是防止变压器发生偏磁现象，选的过大，则会增加成本；选的过小，则会产生EMI，降低电压利用率。
设计中还需考虑等效串联电阻和电感的影响及散热问题。
3.4 输出整流管及RC吸收网络选择整流二极管首先要考虑流过二极管的电流。
计算流过整流二极管的电流及其额定电压，保留一定的裕量，最终选用的是400 A／lOO V 的肖特基二极管。
RC吸收网络的作用是防止输出整流二极管关断时因反向恢复引起的振铃。
设计中可选择电容的容值为二极管寄生电容容值的lO倍，电阻值则必须使电容在1／10个周期内充、放电完成，同时也要注意电阻功率是否满足吸收要求。
3.5 输出滤波器输出滤波器的设计主要围绕输出纹波指标来考虑。
一般情况下，以在最坏的情况下计算的参数为依据来选择滤波电容和滤波电感值。
4.试验结果试验波形由泰克TDS5034示波器记录，如图4～图6所示。
图4为同一桥臂上两个开关管的驱动脉冲波形，开关频率为20 kHz。
图6为输入电压为220 V 时，样机的工作波形，1通道为变压器原边电压，2通道为IGBT驱动脉冲。
3通道为变压器副边肖特基反向压降，4通道为变压器原边电流。
图6为满载时的工作波形，1通道为变压器原边电压，2通道为直流输出电压。
图4 IGBT 的驱动脉冲波形图5 输入电压为220 V 时的工作波形图7 满载时的工作波形结束语该电源装置中，使用移相全桥软开关技术，使得功率器件实现零电压软开关，减小了开关损耗及开关噪声，提高了效率;设计并使用了一种新颖的高频功率变压器，通过调整单个变压器的原边电压使输出整流二极管实现自动均流;设计并使用了容性功率母排，减小了系统中的振荡，减小了功率母排的发热。
控制电路中采用了稳压稳流自动转换方案，实现了输出稳压稳流的自动切换，提高了电源的可靠性及输出的动态响应，减小了输出电压的纹波。
实验取得了令人满意的结果，其中功率因数可达0. 93 , 满载效率为89 % , 输出电压纹波小于25mV.不仅如此，各项指标都达到甚至超过了用户要求，而且通过了有关部门的技术鉴定，现已批量投入生产。
致谢在此次课程设计中，专业能力得到了加强，动手能力得到了提高，实在受益匪浅。
我由衷的感谢老师的指导，在老师的指导下，我学到的知识不断增多，非常感谢老师。
同时也感谢我的室友。
在他们衷心的支持下，才得以完成这次课程设计，感谢大家。
参考文献[1] Zhou I． inquan， Ruan Xinbo． Soft—switching PWM Boost Full—bridge converter[J]．Journal of Southeast University， 2003，19(3)：250—255．[2] 殷树言，黄鹏飞，黄勇．软开关弧焊逆变电源的工作机理研究[J]．北京工业大学学报,1998，24(3)：55—60．[3] 李春旭．李德武，张学红．软开关弧焊逆变电源全桥移相控制电路设计[J：．电焊机，2004(Z1)：37—43．[4] 张永锋，黄自龙．杨旭．12 kW 移相全桥PWM 变换器的设计[J]．电力电子技术，2006，40(4)：50—52．[5] 鞠志忠，童可明．大功率软开关移相全桥变换器的研究l-J]．电源技术应用，2005，8(6)：l7—2O．[6] 薛家祥，余文松．罗卫红．电流模式控制零电压软开关弧焊逆变器[J]．焊接学报，2002，23(4)：35—4O．[7] 史悦玲，李时杰，贾俊林．基于UC3879的移相全桥ZVS—PWM逆变器的研究I-J]．自动化与仪表，2002(6)：21—23．[8] 周漪清，黄石生，杜贵平．新型软开关弧焊逆变器主电路的仿真与实验[J]．航空精密制造技术．2004．4o(3)：34—37．[9] 王兆安，黄俊．电力电子技术[M]．4版．北京：机械工业出版社，2000．[10] 张占松．开关电源的原理与设计[M]．北京：电子工业出版社．1999．。
