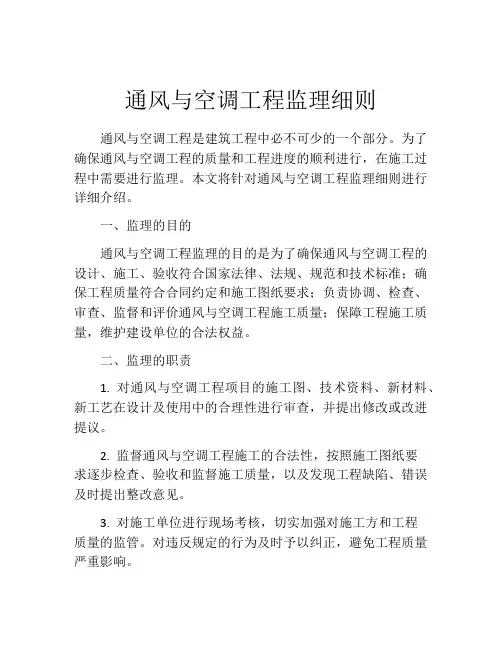

通风及空调工程监理细则

编号：XXXX

XXXXXXXXX 工程

通风及空调分项/分部工程

监

理

实

施

细

则

编制人：

总监理工程师：

项目监理机构（章）：

日期：

目录

1、工程概况

2、专业工程特点

3、监理工作依据

4、监理工作流程

5、监理工作控制目标及控制要点

6、监理工作的方法及措施

7、旁站监理项目内容、方法及要求

通风及空调工程监理实施细则

一、工程概况

（一）工程简介

XXXXX

二、专业工程的特点

整个暖通工程由空调系统、通风系统、天然气系统、消防排烟系统组成,并符合国家相关的节能降耗的法律法规规定。

1、空调系统

2、通风系统

3、天然气系统

4、消防排烟系统

5、自控系统

6、节能措施

三、执行的标准、法规

1、工程承包合同

2、施工图纸及其他有关设计文件

3、《通风及空调工程施工质量验收规范》（GB50243－2002）

4、《工业金属管道工程施工及验收规范》（GB50235－2010）

5、《现场设备、工业管道焊接工程施工验收规范》（GB50236－2011）

6、《压缩机、风机、泵安装工程施工及验收规范》（GB50275-2010）

7、《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274－2010）

8、《工业设备及管道绝热工程施工质量验收规范》（GB50185-2010）

四、通风空调工程有关监理工作流程

1、材料、设备进场检验工作流程

2、进口材料、设备进厂检验监理工作流程

3、隐蔽工程验收监理工作流程

4、检验批、分项工程、分部（子分部）工程质量验收监理工作流程

五、监理工作控制目标及控制要点

1、风管及配件制作

1）风管的材料品种、规格、性能及厚度应符合设计和现行国家产品标准的规定；

2）风管系统强度和严密性试验；

●风管强度应能满足在1.5倍工作压力下接缝处无开裂

●矩形风管允许漏风量应符合以下规定

低压系统风管Q L≤0.1056P0.65

中压系统风管QM≤0.0352 P0.65

高压系统风管QH≤0.0117 P0.65

低压、中压圆形金属风管允许漏风量为矩形风管规定值的50％

●低压系统风管每10m接缝检查一次，漏光点不大于2处，且100m接缝平均不大于16处；中压系统风管每10m接缝检查一次，漏光点不大于1处，每100m接缝平均不大于8处，高压系统应全数进行漏风量测试。漏光检测中发现条形缝漏光应作密封处理。

3）风管的连接质量控制

●板材拼接的咬口缝应错开，不得有十字型拼接缝；

●法兰规格应符合规范规定；

●螺栓及铆钉孔间距应符合规范规定；

●无法兰连接风管的薄钢板法兰高度参照金属法兰风管的规定执行。

4）风管的加固质量控制：

●圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于

1250mm或总表面积大于4m2时均应采取加固措施；

●矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管单面面积大于1.2m2、中高压风管大于1.0m2,均应采取加固措施。

5）风管制作尺寸偏差质量控制

●风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm 时，为3mm。管口平面度的允许偏差为2mm，矩形风管两条对角线长度之差不应大于3mm；圆形法兰任意正交两直径之差不应大于2mm。

6）薄钢板法兰矩形风管的制作质量

●接口及附件尺寸准确、形状规则、接口处严密；

●法兰折边应平直，弯曲度不应大于5／1000；弹性插条或弹簧夹应及薄钢板法兰相匹配；角件及风管薄钢板法兰四角接口的固定应稳固、紧贴，端面应平整、相连处不应有缝隙大于2mm的连续穿透缝。

2、风管部件及消声器制作质量

1）阀门制作质量控制

●手动风阀手轮或扳手开、闭方向正确；调节范围及开启角度指示应及叶片开启角度一致；

●电动风阀驱动装置动作可靠，在最大工作压力下工作正常；

●防火阀和排烟阀符合消防产品标准的规定，并具有相应的产品合格证明书；

●止回风阀启闭灵活、关闭严密，转轴和铰链采用不易锈蚀的材料制作，阀片的强度应保证在最大负荷压力下不弯曲变形，水平安装的止回风阀应有

可靠平衡调节机构；

●插板风阀壳体严密、内壁作防腐处理，插板平整，启闭灵活，有可靠的定位固定装置，斜插板风阀上下接管应成一直线。

2）矩形弯管导流叶片质量控制

●控制导流片的弧度及弯管的角度一致，分布符合设计规定。超长（≥1250mm）的导流叶片，要做加强处理。

3）柔性短管制作质量

●材料选用正确；外壳严密性检查符合要求；

●消声材料充填及覆面层质量检查；

●其他外观质量检查；

4）检查门质量控制

●检查门启闭灵活、关闭严密，各连接处无明显渗漏。

5）风口安装质量控制

尺寸偏差符合规定，外表装饰面平整、叶片或扩散环的分布应匀称、颜色一致、无明显的划伤和伤痕，调节装置转动应灵活、可靠。

3、风管系统安装质量控制要点

1）风管安装质量

●安装前风管内外面清理合格；

●风管安装时位置、标高、走向检查；

●连接法兰螺栓拧紧，螺母位置方向正确；

●法兰垫片的选用能满足系统功能的需要；
