(整理)家庭照明电路设计..

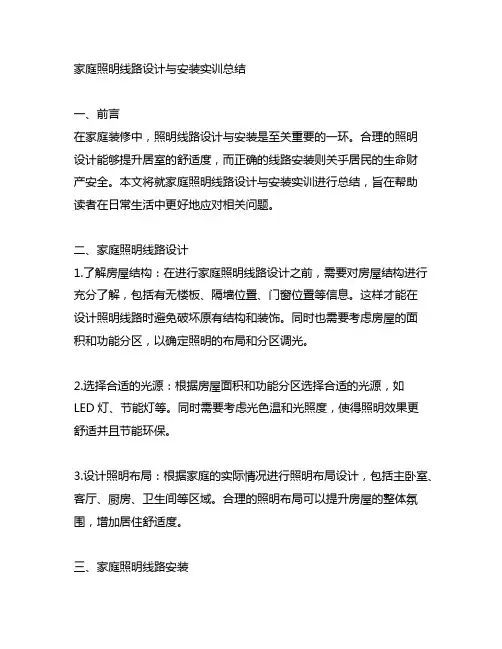

家庭照明线路设计与安装实训总结
家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。
合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。
本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。
二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。
这样才能在设计照明线路时避免破坏原有结构和装饰。
同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。
2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。
同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。
3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。
合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。
三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。
选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。
2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。
避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。
3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。
确保安装过程中不会发生安全事故。
4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。
四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。
2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。
3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。
家庭电路知识点总结笔记
家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。
合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。
在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。
本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。
二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。
在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。
2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。
在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。
3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。
在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。
4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。
在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。
5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。
在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。
6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。
在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。
三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。
并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。
室内照明线路配置实训报告（精选7篇）
室内照明线路配置实训报告室内照明线路配置实训报告（精选7篇）在不断进步的时代，我们都不可避免地要接触到报告，报告中涉及到专业性术语要解释清楚。
那么你真正懂得怎么写好报告吗？下面是小编整理的室内照明线路配置实训报告（精选7篇），希望对大家有所帮助。
室内照明线路配置实训报告1一、实训目的1、通过实训进一步掌握电气安装与布线工艺。
2、掌握电路的故障自查，调试及排除故障的方法。
3、学习掌握简单的电路分析和设计方法。
二、实训要求1、根据设计题目要求画出原理图2、根据原理图画出电气接线图3、根据工艺要求进行接线。
4、调试并排除故障三、接线工艺1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、布线通道尽可能少，同时并行导线按主、控电路分类集中，单层密排，紧贴安装面布线3、接线无歪脖布线拿弯弧度要自然平滑，避免急弯，直角弯4、同一元件、同一回路的不同接点的导线间距离应保持一致。
5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无交叉布线现场检查，有交叉现象者不得分8、各元件的安装位置应齐整，匀称，间距合理，便于元件的更换9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路，以不妨碍后续布线为原则。
实训心得：1、通过一个星期的.实训，提高了我们理论水平和实际动手能力，掌握我电气电路图的基础知识，学会了设计简单的电路图以及如何看图接线。
在短期内学到了许多知识。
2、本次实训不长，但内容丰富包含多种能力和技能训练，例如：元件识别能力，组装能力，万用表测量能力，给平日我们只学理论知识的我们很好的实践机会。
3、培养了我们独立思考，克服困难，以及出现错误要冷静分析检查的能力，以及团队合作能力，并且学到了专业知识以外的很多东西，比如做事要有耐心，不可急躁，相信对以后有很大帮助。
家庭装修电路设计图解
家庭装修电路设计图解一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
住房装修电路施工图解(住房装修必藏)
=====住房装修电路施工图解=====一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是每个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为 每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据 你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
照明电路在家庭装修中的设计
照明电路在家庭装修中的设计摘要：随着城市建设的飞速发展，人们的居住环境也在不断的改善，高档智能化的家电和美观舒适照明设施在不同程度进入家庭。
为了满足人们这一使用需求，在家庭装修过程中电气的设计和施工就显得尤为重要。
在家庭装修时，许多人往往十分重视土建的施工质量和效果，殊不知，在日常生活中家庭所使用的设施影响最大的既不是地面上的砖铺设的平不平，也不是墙壁上的涂料涂刷的是否牢固，而是家用电器用电的设计与施工是否安全合理，一旦设计和施工不当，就会直接影响家用电器的使用寿命，也会给人们的生命财产安全造成极大的危害。
关键词：家庭装修；照明设计；电路设计；注意事项中图分类号：tu113.6+4文献标识码：a文章编号：引言只有合理的设计和施工、正确的敷设电气线路、正确的安装照明灯具等电气设施，才能保证电气装饰工程的施工质量和用电安全，同时在家庭装修中必须严格执行电气工程有关的技术标准和安全规范。
下面我就家庭装修中电气的设计和施工的一些技术方法、要求和要领进行简述。
1电气产品和材料必须符合产品标准、安全标准和设计的要求家装施工中电气产品和材料的选择是比较重要的环节，一般电线的外观表皮要求无破损，颜色一致，表皮厚度均匀，要有生产厂家的安全认证。
电线在敷设时不应有扭结、断裂。
在施工中，电线的保护线管应采用阻燃的pvc管，pvc管外壁应有间距不大于1m的连续阻燃标记和注明制造厂家。
电路保护线管的配件、线盒要符合国家标准，不应有破损、裂缝，线盒的规格一般采用70mm ×70mm×50mm的，盒体壁厚不小于1.2mm。
根据每个家庭装修的特点和各居室的使用功能的不同，对电源电路进行合理布线，合理定位，开关、插座和灯具的位置要正确美观目前家庭居室的电器使用功能越来越多，新型的、大功率的电器设备也在增多。
在设计中要考虑到导线的负荷量，电源线配线设计时，所采用的导线截面积应满足用电设备的最大输出功率，可同时设计几个支回路，一般支回路应用横截面不小于2.5mm2的铜导线。
智能家居系统设计—家用智能照明系统设计
智能家居系统设计—家用智能照明系统设计摘要从“电力”的出现，到人们使用白炽灯作为照明工具，再到如今普遍的LED照明，说明着人们不断在追求更高的生活。
科技是无止境的，人们对生活的追求也不会满足于现状。
由于现在生活水平的不断提高，人们的生活节奏越来越快，不少人学习、工作完后希望回到家中有一个更方便、更舒适的居住环境。
因此，智能家居走进了人们的生活里。
智能照明系统是智能家居组成中的一部分，和一开一关、电路实现功能简单的传统照明系统相比，它有着更人性化、方便性的优点，它可以自动地控制灯的开关和灯光的强度。
通过与传统照明系统的比较，不难发现，智能照明系统在未来一定会得到广泛的应用。
本设计分为硬件和软件两部分，采用AT89C51单片机作为硬件核心，用它来接收指令作为主控制器，加上光敏电阻、HC-SR501人体红外感应模块、继电器等元器件来设计一套普通家用智能照明控制系统。
作为驱动硬件工作来实现相关功能的软件部分，将采用C51语言来编写程序。
关键词：智能照明、自动、单片机Intelligent home system design—Intelligent lighting system designAbstractFrom the emergence of "electricity" to the use of incandescent lamps as lighting tools, and now to the widespread LED lighting, it shows that people are constantly pursuing a higher life. However, technology is endless, and people's pursuit of life will not be take things as they are . As a result of the continuous improvement of living standards, people's pace of life is getting faster and faster, many people hope to return home after study and work to have a more convenient and comfortable living environment. Therefore, the smart home should be born.Intelligent lighting system is a part of the smart home, compared with the traditional lighting system with simple functions of one on and one off circuit, it has the advantage of more humanization and convenience, it can automatically control the switch of the lamp and the intensity of the light. Comparing with the traditional lighting system, it is not difficult to find that the intelligent lighting system will be widely used in the future. This design is divided into hardware and software two parts, the AT89C51 MCU as the hardware core, with it to receive instructions as the main controller, plus photosensitive resistor, hc-sr501 humaninfrared sensor module, relay and other components to design a common household intelligent lighting control system.. As part of the software that drives the hardware to achieve the relevant functions, the C51 language will be used to write programs.Key words: intelligent lighting，automatically，AT89C51目录1前言 (1)1.1 本设计的研究目的和意义 (1)2智能照明系统的简介 (2)2.1智能照明是什么 (2)2.2智能照明系统在国内外的发展现状 (2)2.3智能照明系统与传统照明系统的比较 (3)3系统设计的总体方案及思路 (4)3.1总体方案 (4)3.2设计思路 (4)4系统硬件电路设计及元器件的选择 (5)4.1AT89C51单片机 (5)4.2AT89C51单片机的最小系统 (6)4.3热释电人体红外检测电路 (7)4.3.1人体红外检测电路 (7)4.3.2热释电人体红外传感器 (8)4.3.3信号处理器件BISS0001 (9)4.3.4 HC-SR501人体红外感应模块 (9)4.4光信号检测电路 (10)4.5按键电路 (11)4.6LED灯指示电路 (11)4.7输出电路 (12)5软件设计部分 (13)5.1 Keil uVision5软件 (13)5.2 Protues仿真软件 (14)6设计改进及抗干扰措施 (15)6.1设计改进 (15)6.2抗干扰措施 (15)6.2.1硬件抗干扰措施 (15)6.2.2软件抗干扰措施 (15)7总结 (16)参考文献 (17)致谢 (18)附录 (19)1 前言“智能家居”这一词很早就已经出现了，上世纪比较发达的欧美等地，一直在寻求着人们居住方式的突破。
家庭照明电路设计
课程设计说明书课程名称：电工课程设计题目：家庭照明电路设计学生姓名：专业：班级：学号：指导教师：日期： 2015 年 06 月 23 日目录一、设计任务与要求 (1)1设计任务： (1)2设计要求： (1)二、方案设计与论证 (1)三、单元电路设计 (2)1、双控开关 (2)2、二孔与三孔插座 (3)3、灯与控制开关 (3)四、总电路工作原理、元器件清单与参数计算 (4)1．总原理图 (4)2家庭电路分布图 (4)3．电路完整工作过程描述 (9)4、元件清单 (10)5、参数得计算 (14)五、仿真调试与分析 (15)六、结论与心得 (16)七、参考文献 (17)题目：家庭照明电路设计一、设计任务与要求1设计任务：1、根据课堂讲授内容，学生做相应得自主练习，消化课堂所讲解得内容。
2、通过调试典型例题或习题积累调试程序得经验。
3、理解家庭电路得基本原理，巩固与加深在电路课程中所学得理论知识与实践技能。
4、学会查阅相关手册与资料，了解照明电灯得相关知识，培养独立分析与解决问题得能力。
5、掌握常用电子电路得一般设计方法，学会使用常用电子元器件,正确开绘制电路图。
6、掌握平面图得正规设计与应用。
2设计要求：1、查阅相关资料，开始撰写设计说明书；2、先给出总体方案并对工作原理进行大致得说明；3、依次对各部分分别给出单元电路，并进行相应得原理、参数分析计算、功能以及与其她部分电路得关系等等说明；4、列出标准得元件清单；5、总体电路得绘制及总体电路原理相关说明；6、对电路作出仿真；演示并记录其实际效果；7、列出设计中所涉及得所有参考文献资料。
二、方案设计与论证本方案就是通过对实际得家居用电情况以及一些用电设备情况，专门设计符合自己家里情况得总体用电分布。
此分布图就是一间房子用电分布。
从电度表一直到照明设备就是一个完整得系统，画出设计施工图（电工人员可以根据您得图纸进行施工），设计书中有完整得分析过程，包括用电量得估算，电表，空气开关，控制开关，照明设备得规格型号，配线得规格，安装得位置等。
家居装修照明电路设计图纸
室内照明设计规范
家庭用电设计方案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。
家装电路（弱电）设计装修的第一道工序就是”布线”。
在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。
我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。
首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。
电路改造涉及到空间的定位，还要开槽，所以要提前进行。
严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。
与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。
工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。
(整理)实训一：_照明与配电线路.
实训一：照明与配电线路二、导线的连接1单股线直线驳接方法：1）、把两线线头的芯线成x形相交，互相绞绕1～2圈，2）．然后板直两线头。
3）．将每个线头在芯线上紧贴并绕6圈，用平口钳切余下的芯线，并钳平芯线的末端。
两线剥缘层约10cm。
2、单股线T字驳接方法：1）.将支路芯线的线头与干线芯线十字相交，使支路芯线根部留出约2～3mm,然后按顺时针方向绕支路芯线，缠绕6圈后，用钳切去余下的芯线，并钳平芯线末端。
2）．较小截面芯线可先环绕成结状，然后再把支路芯线线头抽紧板直，紧密地缠绕6圈，剪去多余芯线，钳平切口毛刺。
（干路剥绝缘层3～5cm,支路10cm）3、多股线驳接（7股、19股）方法：1）．先将剖去绝缘层的芯线头散开并拉直，接着把靠近绝缘层的1/3的芯线绞紧，然后把余下的2/3芯线头，分散成伞状，并将每根芯线拉直。
2）．把两个伞状芯线隔根对叉，并拉平两端芯线。
3）．把一端的7股芯线按2、2、3根分成三组，接着把第一组2根芯线板起，垂直于芯线，并按顺时针方向缠绕。
4）．缠绕2圈后，将余的芯线向右板直，再把下边第二组的2根芯线板直，也按同一方向紧紧压着前2根芯线缠绕。
5）．缠绕2圈后，也将余下的芯线向右板直，再把下边第三组的3根芯线板直，按顺时针方向紧紧压着前4根板直的芯线向右缠绕。
7）．用同样方法再缠绕另一边。
（剥绝缘层长度为20～25cm）3、多股线Ｔ字驳接方法：1）．把分支芯线散开并拉直，接着把近绝缘层1/8的芯线绞紧，把支路线头7/8的芯线分成二组、一组4根，另一组3根并排齐，然后用一字螺丝刀将干线撬开二组，把支路4根芯线的一组插入干线两组芯线中间，而把3根芯线的一组支路放在干线芯线的前面。
2）．把右边3根芯线一组在干线右边按顺时针紧紧缠绕3～4圈，钳平线端，再把左边4根芯线的一组按逆时针方向缠绕。
3）．逆时针缠绕4～5圈后，钳平线端。
19股铜芯线驳接方法：将芯线的中间剪去4～6根芯线，连接后，在连接处尚须进行钎焊，以增加其机械强度和改善导电性能。
照明电路配线及安装 ppt课件
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
项目8制作家用调光台灯电路
元器件选择与采购
01
确定元器件清单
根据电路原理图，列出所需的元 器件清单，包括电阻、电容、二 极管、芯片等。
02
03
选择合适的元器件
采购元器件
根据性能参数、封装形式、价格 等因素，选择合适的元器件品牌 和型号。
在电子市场或在线平台购买所需 的元器件，确保质量可靠、价格 合理。
电路板布局与布线
设计电路板版图
而模拟信号控制方式则可以实现连续调节。 根据具体需求选择合适的控制方式，可以实
现更加智能化的LED灯控制。
调光程序编写
总结词
调光程序编写需要考虑到用户的使用体验和安全性，常用的调光方式有按键调光和智能调光。
详细描述
调光程序编写是家用调光台灯电路的重要功能之一，需要充分考虑用户的使用体验和安全性。常用的调光方式有 按键调光和智能调光。按键调光方式通过按键实现亮度的调节，而智能调光方式则通过传感器实现自动调节亮度。 根据具体需求选择合适的调光方式，可以提供更加舒适和智能的照明体验。
光器能够正常工作。
调光模块调试
03
在完成调光电路搭建后，对调光模块进行调试，确保其正常工
作并实现平滑的亮度调节。
04 软件编程
主控芯片编程语言选择
总结词
C语言和Arduino语言是最常用的主控芯片编程语言，它们具有简单易学、功能强大、 可移植性好的特点。
详细描述
在制作家用调光台灯电路时，主控芯片的编程语言选择至关重要。C语言和Arduino语 言是最常用的编程语言，它们能够满足基本的编程需求，并且具有简单易学、功能强大、 可移植性好的特点。通过使用这些编程语言，可以实现对LED灯的控制和调光程序的编
05 测试与调试
功能测试
室内照明设计规范
家庭用电设计方案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。
家装电路（弱电）设计装修的第一道工序就是”布线”。
在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。
我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。
首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。
电路改造涉及到空间的定位，还要开槽，所以要提前进行。
严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。
与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。
工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。
家庭照明电路设计.
电工电子技术课程设计题目：家庭照明电路设计班级：装控10-1学号：姓名：指导教师：时间：广东石油化工学院目录一、设计目的 (3)二、家庭照明电路组成部分的功能和安装要求 (3)三、设计的总体思路 (8)四、电路布线施工图及及电路原理图 (9)五、安装用电路元器件以及预算 (12)六、施工要求 (13)七、设计总结 (15)家庭照明电路设计一、设计目的1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论知识和实践技能。
2、学会查阅相关手册和资料，了解照明电灯的相关知识，培养独立分析与解决问题的能力。
3、掌握常用电子电路的一般设计方法，学会使用常用电子元器件,正确开绘制电路图。
4、掌握平面图的正规设计与应用。
5、认真写好总结报告，培养严谨的作风与科学态度，提高我们从实践中提高的能力。
二、家庭照明电路组成部分的功能和安装要求家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部分。
1、电能表电能表的作用是测量电路消耗了多少电能，计量每单位消耗的电能值，也就是度或者千瓦时，电能表常见的有感应式机械电度表和电子式电能表。
感应式机械电度表其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。
铝盘的转动力矩与负载的有功功率成正比。
电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。
在安装电能表时，进户电源线在允许的范围内线径越大越好，有条件建议使用单相电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子技术课程设计题目：家庭照明电路设计班级：装控10-1学号：姓名：指导教师：时间：广东石油化工学院目录一、设计目的 (3)二、家庭照明电路组成部分的功能和安装要求 (3)三、设计的总体思路 (8)四、电路布线施工图及及电路原理图 (9)五、安装用电路元器件以及预算 (12)六、施工要求 (13)七、设计总结 (15)家庭照明电路设计一、设计目的1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论知识和实践技能。
2、学会查阅相关手册和资料，了解照明电灯的相关知识，培养独立分析与解决问题的能力。
3、掌握常用电子电路的一般设计方法，学会使用常用电子元器件,正确开绘制电路图。
4、掌握平面图的正规设计与应用。
5、认真写好总结报告，培养严谨的作风与科学态度，提高我们从实践中提高的能力。
二、家庭照明电路组成部分的功能和安装要求家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部分。
1、电能表电能表的作用是测量电路消耗了多少电能，计量每单位消耗的电能值，也就是度或者千瓦时，电能表常见的有感应式机械电度表和电子式电能表。
感应式机械电度表其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。
铝盘的转动力矩与负载的有功功率成正比。
电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。
在安装电能表时，进户电源线在允许的范围内线径越大越好，有条件建议使用单相电缆。
必须安装在户外。
进户电源线必须套绝缘管。
下列场合不允许安装电能表，在易燃易爆的危险场所；有腐蚀性气体或高温的危险场所；有磁场影响及多灰尘的地方。
2、闸刀闸刀开关是一种手动配电电器。
主要用来隔离电源或手动接通与断开交直流电路，也可用于不频繁的接通与分断额定电流以下的负载，如小型电动机、电炉等。
闸刀刀开关是最经济但技术指标偏低的一种刀开关。
闸刀开关也称开启式负荷开关。
使用闸刀开关时应注意要将它垂直的安装在控制屏或开关扳上，不可随意搁置；进线座应在上方，接线时不能把它与出线座搞反，否则在更换熔丝时将会发生触电事故；更换熔丝必须先拉开闸刀，并换上与原用熔丝规格相同的新熔丝，同时还要防止新熔丝受到机械损伤；若胶盖和瓷底座损坏或胶盖失落，闸刀开关就不可再使用，以防止安全事故。
3、漏电开关漏电保护主要作用是解决漏电问题（相线流出多少电流，中性线就要回来多少电流，一旦有电流缺失，比如人体触电，电流通过人体流到地上的时候，一般超过30毫安，漏电保护器就会工作，切断电源，从而杜绝了电流对人体伤害），但是一般专用的漏电保护开关是不起过载保护用的（现在大多带过载保护）。
当电流超过一定的电流的时候自身会发热，（利用双金属片受热弯曲的道理）导致开关里面的脱扣装置脱扣，从而切断电源，保护电路不因过大的电流而烧毁！同时也起到保护电路的作用。
漏电开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。
漏电保护器工作原理：正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
在安装空气开关时，要搞清楚入线是不是三相电路。
如果确定是两相的,就应该零线接零线，地线接外壳，火线随便接一个就可以了。
现在一般家用空开都是导轨式安装，开关下部有一个拉片，插上螺刀向下扳一下就能从导轨上取下，要把连线拆除。
带电拆除时，要请有经验的电工来做。
4、电线照明电路里的两根电线，一根叫火线，一般为红色或黄色或绿色；另一根则叫零线，一般为蓝色或黄色；此外还有地线，一般为黄绿色或黑色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
火线是照明电路里的对地电压等于220V的线，用家用试电笔可以测试出来。
零线是变压器中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器中性点处与地线重复接地，起到双重保护作用。
接地是电器设备安全技术中最重要的工作，应该认真对待。
那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。
正确接地可提高整个系统的抗干扰能力在连接导线时千万不要将零线端和定位用的地线端连在一起，因为有的设备采用二线插头，如果设备的电源火线、零线接反或使用中插错位置，必将造成火线、零线短路，烧坏设备，造成不可弥补的损失。
因此，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。
交流电源线分为零线和火线。
零线总是与大地的电位相等（但并不是说大地的电位就一定低），火线与零线保持呈正弦振荡式的压差。
因为人在自然状态下与大地是零电位差的，所以一般情况下，人接触零线是不会被电击的。
用电器把外壳与地线连接（接地）就可以保护人不触电，就是这个原因。
所以，火线与零线接反，会埋下用电安全隐患，一般要严格区分。
5、熔断器熔断器也被称为保险丝，它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。
熔断器以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。
具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座 3 部分组成，其中熔体是控制熔断特性的关键元件。
在使用熔断器时要注意，熔断器的保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的熔断器；熔断器的额定电压要适应线路电压等级，熔断器的额定电流要大于或等于熔体额定电流；线路中各级熔断器熔体额定电流要相应配合，保持前一级熔体额定电流必须大于下一级熔体额定电流；熔断器的熔体要按要求使用相配合的熔体，不允许随意加大熔体或用其他导体代替熔体。
6、电灯开关开关的词语解释为开启和关闭。
它还是指一个可以使电路、使电流中断或使其流到其他电路的电子元件。
最常见的开关地让人操作的机电设备，其中有一个或数个电子接点。
接点的“闭合”表示电子接点导通，允许电流通过；开关的“开路”表示电子接点形成开路，不允许电流通过。
按其控制方式可分为单控开关、双控开关、多控开关和延时开关。
家居常用开关多为单控开关和双控开关。
单控开关相对简单，一个开关控制一个或一组用电器，而与其它线路上的用电器无关。
而双控开关能在两个不同位置控制同一个用电器，在某些场所（如步行楼梯间内，酒店等）特别实用。
现家用电灯开关大多是墙壁开关，墙壁开关就是安装在墙壁上使用的电器开关，是一种家居装饰功能用品，是用来接通和断开电路使用的家用电器。
开关上有三个孔的那是可以用于接双连控制的开关，如果不接双连控制，就是这个开关来控制灯，那接法是：电源火线接开关的两边的任意一个接线端，开关中间的接线端是接到通往灯上的“火线控制”（输出）线，电路的零线是直接接到灯上的另外一个接点上的，不由开关控制。
家用的照明灯开关内是不能接零线的，如果接零线，那会在关了开关后灯上仍然有电，如果是火线和零线都进入开关，那在开关闭合时将发生线路短路现象，发生危险。
7、电灯照明电光源一般分为白炽灯、气体放电灯和其他电光源三大类。
家庭常用的电灯为白炽灯。
普通白炽灯即一般常用的白炽灯泡特点：显色性好（Ra＝100）、开灯即亮、可连续调光、结构简单、价格低廉，但寿命短、光效低。
白炽灯是将电能转化为光能的，以提供照明的设备。
其工作原理是：电流通过灯丝时产生热量，螺旋状的灯丝不断将热量聚集，使得灯丝的温度达2000摄氏度以上，灯丝在处于白炽状态时，就象烧红了的铁能发光一样而发出光来。
灯丝的温度越高，发出的光就越亮。
故称之为白炽灯。
灯具安装最基本的要求是必须牢固。
室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于24m及以下的，灯具的金属外壳均应接地可以保证使用安全。
卫生间及厨房装矮脚灯头时，宜采用瓷螺口矮脚灯头。
螺口灯头的接线、相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。
台灯等带开关的灯头，为了安全，开头手柄不应有裸露的金属部分。
装饰吊平顶安装各类灯具时，应按灯具安装说明的要求进行安装。
灯具重量大于3kg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊龙骨支架安装灯具）。
从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。
吊顶或护墙板内的暗线必须有阻燃套管保护。
8、插座插座是我们接触频繁的电路终端，插座电路用漏电保护开关的话，最大限度上保证了人体安全！而且插座线路都分几路走线，一旦一路有问题，其他电路上的插座都还可以正常工作！照明线路一旦有问题的话，我们接在插座上的台灯或落地灯，都还能正常工作，不会让屋里漆黑一片，给照明电路的检修还能提供方便！安装插座时应尽量靠墙边，插座有两孔插座和三孔插座之分，按照施工规范的要求，必须是左零右相上地（三孔）。
在装修过程中，插座的数量、位置、高度以及承载电流大小等诸多因素都需要根据今后的使用仔细考虑，以免使用中不顺手甚至出危险。
另外，插座的安装位置也很重要。
一般情况下，插座尽可能靠墙边安装，如果插座的位置留得不当，就有可能与后期的家具摆放或者电脑安装发生冲突。
