二极管的种类与识别
五种二极管用途分类原理及应用
五种二极管用途分类原理及应用二极管是一种两端只能导通电流一个方向的电子器件，广泛应用于电子电路中。
下面将对五种不同类型的二极管的用途、分类原理及应用进行详细介绍。
一、整流二极管整流二极管是最常见的二极管类型之一，也被称为普通二极管。
它具有只允许电流在一个方向上流动的特性，常用于将交流电转换为直流电的整流电路。
其实现原理是基于半导体材料的PN结，当PN结的P端接在正电压（高电位）上，N 端接在负电压（低电位）上时，PN结处形成耗尽区，电流无法通过。
当P端接在负电压上，N端接在正电压上时，PN结处不再形成耗尽区，电流得以通过。
整流二极管的应用包括电源转换器、电动机驱动、充电电路等。
二、肖特基二极管肖特基二极管是一种由金属与半导体接触形成的二极管。
它具有低电压损失、快速开关速度和低反向电流等特点。
肖特基二极管的工作原理是基于肖特基接触，即由于金属和半导体之间的电子互相扩散而形成的电势垒。
与整流二极管相比，肖特基二极管具有更低的开启电压且反向耐压较低。
它广泛应用于高频电路、开关电源、闭环控制电路等领域。
三、快恢复二极管快恢复二极管是一种在有源区恢复更快的二极管，常用于高频和高功率电路中。
其主要特点是恢复时间短，能够较快地提供导通状态，从而减小电压压降和功率损耗。
快恢复二极管的核心技术是降低PN结的耗尽层宽度，以实现更快的恢复速度。
快恢复二极管常用于电源开关电路、光伏逆变器、军事雷达等高性能电源和高频电路。
四、肖特基势垒调制二极管肖特基势垒调制二极管（Schottky Barrier Diode，SBD）是一种工作在高频范围内的二极管。
它的优点在于具有快速开关速度、低正向电压丢失和低反向电流。
肖特基势垒调制二极管的工作原理是利用了金属与半导体之间的Schottky接触，形成了一种比PN结更快和更高效的电子注入和排出方式。
典型应用包括射频电路中的混频器、变频器以及开关电源。
五、发光二极管发光二极管（Light Emitting Diode，LED）是一种可以将电能转化为可见光的二极管。
二极管的种类
二极管的种类二极管是电子元件中最基本和最常见的一种。
它是一种基于半导体材料制成的控制电流流动方向的器件。
二极管具有两个电极，分别是阳极（Anode，A）和阴极（Cathode，K）。
通过对二极管施加正向电压（正向偏置），就可以促使电流经过二极管；而当施加反向电压时（反向偏置），二极管则会阻止电流的流动。
根据不同的应用场景和电学性能，二极管可以分为多种不同的类型。
下面就让我们来具体了解一下这些二极管的分类和特点。
1. 硅二极管：硅二极管是最常见且使用最广泛的二极管类型之一。
它以硅材料制造，具有较高的工作温度和较低的漏电流。
硅二极管的正向电压降较大，约为0.6-0.7伏特。
在低频和高频电路中，硅二极管经常用作检测、整流和开关器件。
2. 锗二极管：锗二极管是最早被发明和使用的二极管类型之一。
它以锗材料制造，与硅二极管相比，锗二极管具有较低的工作温度和较高的漏电流。
锗二极管的正向电压降约为0.2-0.3伏特。
由于其特殊的电学性能，锗二极管广泛应用于放大器、检波器和高速开关等领域。
3. 快恢复二极管：快恢复二极管（Fast Recovery Diode）具有较高的响应速度和较短的恢复时间。
它们被设计用于需要频繁开关的电路，以减少开关过程中的能量损失。
快恢复二极管通常采用多晶硅材料合金制造，以实现更高的频率响应和更低的开关损耗。
4. 肖特基二极管：肖特基二极管（Schottky Diode）是一种由金属和半导体材料组成的二极管。
它具有较低的正向电压降和较快的开关速度，适用于高频应用。
肖特基二极管在整流器、混频器和功率放大器等电路中发挥重要作用。
5. 整流二极管：整流二极管主要用于将交流信号转换为直流信号。
它们被广泛应用于电源和电子设备中，用于将电源交流电转换为供电设备所需的直流电。
整流二极管具有较高的正向电压降和较大的导通电流承载能力。
6. 可控整流二极管：可控整流二极管，也称为双向可控整流二极管（Thyristor），是一种特殊的二极管，它具有双向导电特性。

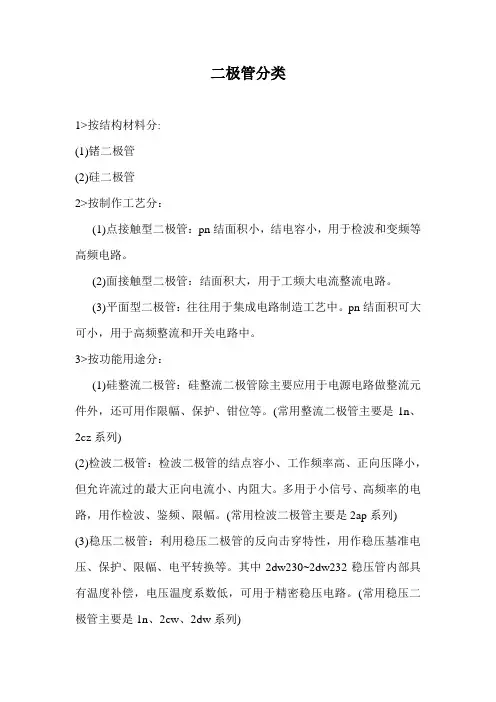

二极管分类
二极管分类1>按结构材料分:(1)锗二极管(2)硅二极管2>按制作工艺分：(1)点接触型二极管：pn结面积小，结电容小，用于检波和变频等高频电路。
(2)面接触型二极管：结面积大，用于工频大电流整流电路。
(3)平面型二极管：往往用于集成电路制造工艺中。
pn结面积可大可小，用于高频整流和开关电路中。
3>按功能用途分：(1)硅整流二极管：硅整流二极管除主要应用于电源电路做整流元件外，还可用作限幅、保护、钳位等。
(常用整流二极管主要是1n、2cz系列)(2)检波二极管：检波二极管的结点容小、工作频率高、正向压降小，但允许流过的最大正向电流小、内阻大。
多用于小信号、高频率的电路，用作检波、鉴频、限幅。
(常用检波二极管主要是2ap系列) (3)稳压二极管：利用稳压二极管的反向击穿特性，用作稳压基准电压、保护、限幅、电平转换等。
其中2dw230~2dw232稳压管内部具有温度补偿，电压温度系数低，可用于精密稳压电路。
(常用稳压二极管主要是1n、2cw、2dw系列)(4)光敏二极管：利用光敏二极管在光的照射下，反向电流与光照成正比的特性，应用于光电转换及光控、测光等自动控制电路中。
（常用硅光敏二极管主要是2cu、2du系列）(5)变容二极管：变容二极管的结电容可以随外加偏压的不同而变化，主要应用于lc调谐、自动频率控制稳频等场合。
（常用变容二极管主要是2cc、1n系列）(6)发光二极管：发光二极管能把电能直接快速地转换成光能，在电子仪器、仪表中用作显示器件、状态信息指示、光电开关和光辐射源等。
（常用发光二极管主要是2ef系列）(7)肖特基二极管：肖特基二极管具有反向恢复时间很短、正向压降较低的特性，可用于高频整流、检波、高速脉冲箱位等。
（常用肖特基二极管主要是1n、mbr系列）(8)快速恢复二极管：快速恢复二极管的正向压降与普通硅整流二极管相似，但反向恢复时间小，耐压比肖特基二极管高得多，用作中频整流元件。
常见的二极管种类
常见的二极管种类常见的二极管种类有正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。
1. 正向导通二极管:正向导通二极管是一种常用的电子元件，它具有允许电流只能在一个方向上通过的特性。
在正向偏置电压下，二极管内部的PN结会被击穿，电流得以流通。
正向导通二极管在电子电路中常用于整流、放大和开关等应用。
2. 反向截止二极管:反向截止二极管是一种二极管，当施加在其两端的电压为反向偏置时，二极管处于截止状态，几乎不会有电流通过。
这是因为在反向偏置下，二极管的PN结会形成一个高阻抗，阻挡电流的流动。
反向截止二极管常用于保护电路，防止电流逆向流动。
3. 正向截止二极管:正向截止二极管是一种特殊的二极管，当施加在其两端的电压小于某个临界值时，二极管处于截止状态，电流几乎不会通过。
但当电压超过临界值时，二极管会进入导通状态，允许电流通过。
正向截止二极管常用于开关电路、信号处理和数字电路中。
4. 恒流二极管:恒流二极管是一种特殊的二极管，它能够在一定电压范围内提供稳定的恒定电流。
恒流二极管的特性使得它在电流稳定要求较高的电路中得到广泛应用，如LED驱动、恒流源等。
5. 稳压二极管:稳压二极管是一种能够在一定电压范围内提供稳定输出电压的二极管。
它利用了二极管的电压稳定特性，使得在其工作范围内输出电压保持不变。
稳压二极管常用于电源电路中，用于稳定输出电压。
6. 光电二极管:光电二极管是一种能够将光信号转化为电信号的二极管。
它的PN结暴露在外面，当光照射到PN结上时，会产生光生电流。
光电二极管常用于光通信、光电转换和光测量等领域。
7. 肖特基二极管:肖特基二极管是一种具有特殊结构的二极管，它的PN结由金属和半导体构成。
肖特基二极管具有低漏电流、快速开关速度和低反向恢复时间等特点，常用于高频电路、开关电源和功率放大器等应用。
常见的二极管种类包括正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。
二极管的用途和种类
二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。
它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。
下面我们将详细介绍二极管的种类和应用。
1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。
常用于整流、限流、稳压等电路中。
2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。
常用于高频电路和微波电路。
3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。
6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。
它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。
肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。
8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。
1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。
2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。
3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。
4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。
总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。
这使得二极管成为电子学中不可或缺的元件之一。
二极管的种类与识别
二极管的种类与识别一、二极管的种类二极管是一种最常见的电子元器件，主要用于电流的整流、开关和放大等应用中。
根据不同的结构和性能特点，二极管可以分为多种不同的种类。
1.硅二极管：硅二极管是最常见的一种二极管，它采用硅材料制造。
硅二极管具有较高的工作温度范围和较低的漏电流，广泛应用于电路中。
硅二极管分为通用型和用于特定应用的特殊型号。
2.锗二极管：锗二极管是一种较早期使用的二极管，它采用锗材料制造。
锗二极管具有较小的漏电流和较低的欠压降，适用于低功耗应用。
3.快恢复二极管：快恢复二极管具有快速恢复特性，可以在高频率下实现快速开关。
它的主要特点是具有较短的恢复时间和较低的反向恢复电流。
4.肖特基二极管：肖特基二极管采用金属-半导体接触技术，具有较低的正向压降和快速的开关速度。
它广泛应用于高频、低功耗的应用中。
5.鹅卵石二极管：鹅卵石二极管是一种特殊的二极管，它采用玻璃封装和金属-半导体接触技术。
鹅卵石二极管具有高耐压和高速开关特性，适用于高频高压的应用。
6.整流二极管：整流二极管是最常见的一种应用，它用于将交流信号转换为直流信号。
整流二极管广泛应用于电源、充电器等电路中。
7.光电二极管：光电二极管也被称为光敏二极管或光电导二极管，它的正向电压随外界光照强度而改变。
光电二极管广泛应用于光电转换、光通信等领域。
二、二极管的识别对于电子爱好者和工程师来说，正确识别二极管的类型至关重要，可以确保正确选择和应用。
以下是一些常见的方法来识别二极管类型：1.标记识别法：许多二极管上都有标识，可以通过查阅相关资料或手册来识别其类型。
标识可能包括型号、规格、生产商等信息。
2.外观识别法：不同类型的二极管通常具有不同的外观。
例如，肖特基二极管具有金属接触和黑色封装，而整流二极管通常具有红黑色封装。
3.应用识别法：根据二极管的应用领域可以进行识别。
例如，光电二极管通常用于光通信领域，而快恢复二极管通常用于高频开关电路。
4.参数测量法：通过使用万用表等仪器来测量二极管的电流电压特性，从而识别其类型。
二极管的类型
二极管的类型二极管是一种电子元件，具有单向导电性质。
它是电子学中最基本的组成部分之一，广泛应用于电子设备中。
二极管的种类很多，常见的有普通二极管、肖特基二极管、势垒二极管、光电二极管等。
本文将详细介绍这些二极管的类型及其特点。
一、普通二极管普通二极管是最常见的一种二极管，也是最简单的一种。
它由两个不同材料的半导体材料组成，其中一侧为P型半导体，另一侧为N 型半导体。
当二极管正极与P区连接，负极与N区连接时，电流可以流过二极管，即二极管导通。
而当电流反向流动时，二极管不导电，即为反向截止状态。
普通二极管的主要特点是具有单向导电性，即只有在正向电压作用下才能导通电流。
此外，普通二极管具有低压降和高速开关特性，适用于电源电路、检波电路、信号放大电路等。
二、肖特基二极管肖特基二极管又称为热电子二极管，它是由P型半导体和金属材料组成的。
肖特基二极管的工作原理是利用肖特基势垒的形成，当P 型半导体与金属接触时，形成肖特基势垒，使电子向金属方向运动，形成电流。
肖特基二极管的主要特点是具有快速开关速度、低噪声、低功耗和高温度工作能力。
它适用于射频信号检测、混频器、功率放大器等领域。
三、势垒二极管势垒二极管是由P型半导体和N型半导体组成的双极型结构。
势垒二极管的工作原理是利用PN结的势垒，在反向电压下形成电子禁带，使电子无法通过，从而达到截止状态。
当正向电压作用下，电子通过PN结，产生电流。
势垒二极管的主要特点是具有高速开关速度、低噪声、低功耗和高可靠性。
它适用于高速开关电路、射频检测电路、振荡电路等领域。
四、光电二极管光电二极管是一种将光能转化为电能的光敏元件。
它由光敏材料和PN结构组成。
当光照射到光敏材料上时，产生光生载流子，通过PN结，产生电流。
光电二极管的主要特点是具有高灵敏度、高速响应、低噪声和低功耗。
它适用于光电传感器、光通信、光学测量等领域。
总之，二极管是电子学中最基本的组成部分之一，其种类繁多，每种二极管都有其特定的应用领域。
二极管的种类
二极管的种类整流二极管、检波二极管、光敏二极管、发光二极管、恒流二极管、稳压二极管等。
还有特殊用途：一、恒流二极管1．恒流二极管的作用恒流二极管（简称crd）是用来稳定电流的二极管，它可以在较宽的电压变化范围内提供恒定不变的电流。
恒流二极管主要应用各种放大电路（如音频功放电路）、振荡电路及稳压电源电路，在电路中作为恒流源或恒流偏置元件。
2．常用的恒流二极管常用的恒流二极管有2dh系列，二、补偿二极管1．补偿二极管的作用补偿二极管是一种具有良好的温度特性和稳压特性的半导体二极管，广泛应用于各种半导体收音机、音响系统和通信设备中作温度补偿及电源降压补偿。
2．常用的补偿二极管常用的补偿二极管有2cb系列等。
2cb系列补偿二极管采用环氧树脂陶瓷圆片状封装，三、双基极二极管1．双基极二极管的结构与作用双基极二极管又称单结晶体管，是具有一个pn结的三端负阻器件。
双基极二极管由一个pn结和一个n型硅片构成，在硅片的两端分别引出两个基极b1和b2，在pn结的p型半导体上引出的电极为发射极e。
基极b1和基极b2之间的n型区域可以等效为一个纯电阻，即基区电阻rbb。
该电阻的阻值随着发射极电流的变化而改变。
双基极二极管广泛应用于各种振荡器、定时器和控制器电路中。
2．常用的双基极二极管常用的双基极二极管有bt31系列、bt32系列和bt33系列，四、磁敏二极管1．磁敏二极管的作用磁敏二极管是一种磁–电转换半导体器件，可以在较弱的磁场作用下，产生较高的输出电压，并随羊磁场方向的变化同步输出变化的正、负电压。
磁敏二极管应用于磁场检测、电流测量、无触点开关及无电刷直流电动机的自动控制等方面。
2．常用的磁敏二极管常用的磁敏二极管有2dcm系列和2acm系列。
五、高精度二极管1．精密二极管的作用精密二极管（简称pd）是一种具有稳定电压和稳定电流功能的高精度二极管，它工作温度适应范围较宽、线性好、稳定性非常高，主要应用于各种电子电路中，作为恒流源或恒压源。
二极管及其种类与识别
几种常用二极管的特点
整流二极管
定义：一种将沟通电能转变为直流电能的半导体器件。
整流二极管
整流二极管构造主要是平面接触型，其特点是允许通过的电流比较大， 反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不 高的电路中。例如整流电路、嵌位电路、爱护电路等。整流二极管在使 用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工 作中的值。
23
发光二极管 发光原理及类型
当外加正偏电压时，P 型区和 N 型区的多子在相向集中、相互复合过程 中消耗电能，并释放光子，从而发光。LED 发光的颜色，主要取决于半导体 材料手所掺杂质，有绿、黄、红等多种。
发光二极管
主要特性 单向导通，伏安特性曲线如下图。 发光二极管的开启电压为正向工
作电压，2 V 左右。
一般半导体二极管的主要参数
1．反向饱和漏电流IS 指在二极管两端参加反向电压时，流过二极管的电流，该电流与半导体材料和温度 有关。在常温下，硅管的IS为纳安〔10-9A〕级，锗管的IS为微安〔10-6A〕级。
2．额定整流电流IF 指二极管长期运行时，依据允许温升折算出来的平均电流值。目前大
功率整流二极管的IF值可达1000A。
贴片二极管
负极极性标示色环
负极极性标示丝印
发光二极管
定义：发光二极管简称为LED。它是半导体二极管的一种，可以把电能转化成 光能。发光二极管与一般二极管一样是由一个PN结组成，也具有单向导电性。 当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区 的电子，在PN结四周数微米内分别与N区的电子和P区的空穴复合，产生自发 辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子 和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波 长越短。常用的是发红光、绿光或黄光的二极管。
二极管的分类
二极管的分类
一、普通二极管。
1、pn结二极管：最常见的二极管，是由pn结组成的二极管，具有可控的导通和断开的特性，由于其高崩溃偏压特性，pn结二极管被广泛应用于电路中用于功率控制，有n型和p型之分。
2、晶体管：结构由pn结和拥有三个端子的三极管组成，具有管上极阻特性，能可靠地控制大电流，由于其电流放大和高速特性，被用于现代电子设备中做控制电路和信号处理。
3、汇流管：由pn结和两个端子组成的二极管，可以将多个源的电流聚合成一股电流，具有高连通性和流动特性，广泛应用于电子电路中。
二、半导体二极管。
1、金氧半二极管：基于金属氧化物薄膜结构的二极管，具有高灵敏度、高读取速率、低功耗以及大容量特性，被广泛应用于噪声抑制、信号放大以及起动等电路中。
2、可控硅：由晶体管和可控半导体材料组成的可控二极管，可调节的脉冲或者高压电流，被用于开关控制。
3、光耦合器：使用晶体管和光耦合元件将光信号转换成电信号，广泛应用于电子通信系统、脉冲信号转换以及光控制电路中。
二极管都有什么区别和用途
二极管都有什么区别和用途二极管是一种最简单的电子器件，由半导体材料制成，具有两个电极，即正极（阳极）和负极（阴极）。
它的主要作用是控制电流的流动方向，具有单向导电性。
二极管有很多种类和用途，下面将详细介绍。
一、二极管的基本结构和工作原理二极管的基本结构由P型半导体和N型半导体组成，两者通过P-N结相连接。
P型半导体中的杂质含有三价元素，如硼（B），而N型半导体中的杂质含有五价元素，如磷（P）。
当P型半导体与N型半导体相接触时，形成的P-N结具有特殊的电学特性。
二极管的工作原理是基于P-N结的整流效应。
当二极管的正极（阳极）连接到正电压，负极（阴极）连接到负电压时，P-N结处形成正向偏置电压。
在这种情况下，电子从N型半导体流向P型半导体，同时空穴从P型半导体流向N型半导体，形成电流的流动。
这种状态下，二极管处于导通状态，电流可以通过。
当二极管的正极连接到负电压，负极连接到正电压时，P-N结处形成反向偏置电压。
在这种情况下，电子从P型半导体流向N型半导体，空穴从N型半导体流向P型半导体。
由于P-N结的特殊结构，电子和空穴在结区域相遇并重新结合，形成电流的阻断。
这种状态下，二极管处于截止状态，电流无法通过。
二、二极管的种类和特点根据二极管的材料、结构和性能，可以分为多种类型的二极管。
以下是常见的几种二极管及其特点：1. 硅二极管：硅二极管是最常见的二极管类型之一。
它由硅材料制成，具有较高的耐压能力和较低的导通压降。
硅二极管适用于大多数电子电路，如电源、整流器、放大器等。
2. 锗二极管：锗二极管是一种较早的二极管类型，由锗材料制成。
它具有较低的耐压能力和较高的导通压降。
锗二极管适用于低频电路和射频电路。
3. 快恢复二极管：快恢复二极管是一种特殊类型的二极管，具有较快的恢复速度和较低的反向恢复时间。
它适用于高频电路和开关电源等需要快速开关的应用。
4. 肖特基二极管：肖特基二极管是一种具有肖特基结的二极管，由金属和半导体材料制成。
二极管种类及应用完整版
一、二极管的种类二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。
下面以用途为例，介绍不同种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采用面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。
另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封万联芯城原装进口二极管全国现货供应，专为终端服务。
万联芯城电子元器件产品类别囊括IC集成电路，电阻电容，二极管，三极管等多种主动，被动类电子元器件，价格优势明显，提供物料清单即可快速报价，当天可以发货，为客户解决物料需求。
装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
常见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其大整流电流、大反向丁作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择大整流电流和大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
二极管分类、特征、应用电路、检测
二极管概述 二极管的参数： ① 最大整流电流IF
指管子长期运行时，允许通过的最大正向平均电流，其值 与PN结面积及外部散热条件等有关。因为电流通过管子时 会使管芯发热，温度上升，温度超过容许限度时，就会使 管芯过热而损坏。
②最大反向工作电压
VRM 加在二极管两端的反向电压高到一定值时，会将管子击 穿，为了保证使用安全，一般只按反向击穿电压VBR的一 半计算。
开关二极管的分类与选用
开关二极管大体分为两种类型：一种是普通型开关二极管； 一种是电压型开关二极管。普通型又分为一般低速型、高 速型、超高速型、高反压型、低功耗型等。最常用的或者 说用得最多的是普通型。 中速开关电路和检波电路可以选用2AK系列普通开关二极管。 高速开关电路可以选用RLS系列、1sS系列、1N系列、2CK系 列的高速开关二极管。要根据应用电路的主要参数(例如正 向电流、最高反向电压、反向恢复时问等)来选择开关二极 管的具体型号。
检波电路工作原理
（1）从调幅收音机天线下来 的就是调幅信号。 （2）信号的中间部分是频率 很高的载波信号，它的上下 端是调幅信号的包络，其包 络就是所需要的音频信号。 （3）上包络信号和下包络信 号对称，但是信号相位相反， 收音机最终只要其中的上包 络信号，下包络信号不用， 中间的高频载波信号也不需 要。
开关二极管电路分析
(1)开关S1断开时,直流电压+V无法加到VD1的正极,这时VD1 截止,其正极与负极之间的电阻很大,相当于VD1开路,这样 C2不能接入电路,L1只是与C1并联构成LC并联谐振电路。 (2)开关S1接通时,直流电压+V通过S1和R1加到VD1的正极, 使VD1导通,这样C2接入电路,且与电容C1并联,L1与C1、C2 构成LC并联谐振电路。
常见的二极管种类
常见的二极管种类
常见的二极管种类有普通二极管、肖特基二极管、发光二极管和光电二极管。
一、普通二极管
普通二极管是一种基本的电子元件，它由P型半导体和N型半导体组成。
普通二极管主要用于整流电流、保护电路和信号检测等方面。
普通二极管的特点是具有较高的导通电压和较低的反向电流。
常见的普通二极管有1N4148、1N4007等。
二、肖特基二极管
肖特基二极管是一种利用金属与半导体之间的肖特基障垒形成的二极管。
它具有较低的导通电压和快速的开关速度。
肖特基二极管适用于高频电路、开关电路和功率控制等领域。
常见的肖特基二极管有1N5819、BAT54S等。
三、发光二极管
发光二极管（LED）是一种能够将电能转化为光能的二极管。
它具有小尺寸、低功耗和长寿命等特点。
发光二极管广泛应用于指示灯、显示屏、照明和通信等领域。
常见的发光二极管有红色、绿色、蓝色等。
四、光电二极管
光电二极管是一种能够将光信号转化为电信号的二极管。
它具有高
灵敏度、快速响应和较低的噪声等特点。
光电二极管常用于光电传感器、光电开关和光通信等领域。
常见的光电二极管有光敏二极管、光电晶体管等。
以上是常见的四种二极管种类。
普通二极管主要用于整流和保护电路，肖特基二极管适用于高频电路和功率控制，发光二极管用于指示灯和显示屏，光电二极管用于光电传感和光通信。
不同种类的二极管在电子设备中起到了重要的作用，它们的特性和应用领域各有不同，为电子技术的发展做出了贡献。
二极管外形特征
二极管外形特征
二极管的外形特征因类型而异，具体如下：
1.普通二极管：外观多种多样，有横杆或者色端标识的
极是负极，通常有一个特殊的标记来表示正极。
2.发光二极管：长脚是正极，短脚是负极。
内部大的一
端是负极，小的一端是正极。
3.贴片式二极管：常见的有圆柱形和矩形两种。
圆柱形
片状二极管无引线，两个端面即是正、负极。
矩形片状二极管通常有三条0.65mm的短引脚。
请注意，二极管的外形特征并不是绝对的，其判断依据主要取决于二极管的型号和应用场景。
在使用二极管时，请务必根据具体的型号和使用要求进行选择，并遵循相关的操作规范和安全注意事项。
二极管的识别与检测
常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。
（1）整流二极管整流二极管的作用是将交流电转变成直流电。
常见的整流二极管有1N4001、1N5401等型号。
在电路中的文字符号为“V”或“VD”。
二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。
它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。
整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。
整流二极管可用万用表进行检测。
维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。
在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。
所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。
图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。
因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。
反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。
液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。
维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。
这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。
二极管的种类
二极管的种类一、根据构造分类半导体二极管主要是依靠PN结而工作的。
与PN结不可分割的点接触型和肖特基型，也被列入一般的二极管的范围内。
包括这两种型号在内，根据PN结构造面的特点，把晶体二极管分如下种类：1、点接触型二极管点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后，再通过电流法而形成的。
因此，其PN结的静电容量小，适用于高频电路。
但是，与面结型相比较，点接触型二极管正向特性和反向特性都差，因此，不能使用于大电流和整流。
因为构造简单，所以价格便宜。
对于小信号的检波、整流、调制、混频和限幅等一般用途而言，它是应用范围较广的类型。
2、键型二极管键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。
其特性介于点接触型二极管和合金型二极管之间。
与点接触型相比较，虽然键型二极管的PN结电容量稍有增加，但正向特性特别优良。
多作开关用，有时也被应用于检波和电源整流（不大于50mA）。
在键型二极管中，熔接金丝的二极管有时被称金键型，熔接银丝的二极管有时被称为银键型。
3、合金型二极管在N型锗或硅的单晶片上，通过合金铟、铝等金属的方法制作PN结而形成的。
正向电压降小，适于大电流整流。
因其PN结反向时静电容量大，所以不适于高频检波和高频整流。
4、扩散型二极管在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。
因PN结正向电压降小，适用于大电流整流。
最近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。
PN结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用药品腐蚀掉。
其剩余的部分便呈现出台面形，因而得名。
初期生产的台面型，是对半导体材料使用扩散法而制成的。
因此，又把这种台面型称为扩散台面型。
对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。
6、平面型二极管在半导体单晶片（主要地是N型硅单晶片）上，扩散P型杂质，利用硅片表面氧化膜的屏蔽作用，在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。
二极管的识别分类及测量
二极管的识别分类及测量一、符号：“D、VD、ZD”普通二极管稳压二极管发光二极管光敏二极管（光电）快恢复二极管二、二级管的分类：按材料分为两种：一是硅二极管，二是锗二极管。
按制作工艺分为面接触二极管和点接角二极管。
按用途分类有整流二极管、检波二极管、发光二极管、稳压二极管、光敏（光电）二极管、开关二极管和快恢复二极管。
硅管与锗管的区别：导通电压不一样，硅管的导通电压为0.7V，锗管的导通电压为0.3V（正向偏置电压）。
主板上用到的大多为硅管。
三、二极管的组成：二极管采用两块不同特性的半导体材料制成，一块采用Ｐ型半导体，一块采用Ｎ型半导体通过特殊工艺使两块半导体连接在一起，在它同交界面形成了一个ＰＮ结，从Ｐ材料上引出正极性引脚，从Ｎ型材料上引出负极引脚。
二极管的外型：二极管封装方式有两种：塑封二极管玻璃二极管二极管的识别：主板上用到的大部分都是贴片二极管，有红色的玻璃管和长方形的贴片状，这些二极管一般一端都会有特殊的标记，有标记的一端为二极管的负极四、二极管的特性：正向导通，反向截止（单向导通性）正向导通：如果给二极管正极的电压高于负极电压（正向偏置电压），只要正极电压达到一定的值，二极管导通，导通后二极管相当于一个导体，二极管的两引脚之间的电阻很小，相当于接通。
电流流动方向是从正极流向负极，电流不能从负极流向正极，否则二极管已损坏。
反向截止：如果给二极管正极加的电压低于负极电压（反向偏置电压），二极管处于截止状态，二极管两引脚之间电阻很大，相当于开路。
只要是反向电压，二极管中就没有电流流动，如果加的反向电压太大，二极管会击穿，电流从负极流向正极，说明二极管损坏。
稳压二极管具有反向击穿的特性，快恢复二极管相当于两个稳压二极管。
五、二极管的作用：检波、整流、稳压、限幅、开关、钳位等1、整流二极管：整流二极管的作用是将交流电源整流成脉动直流电，它利用二极管的单向导电特性工作的。
如图所示为整流电路，由于二极管的单向导电特性，在交流电压正半周时二析管ＶＤ导通，当输出在交流电压负半周时二极管ＶＤ截止，无输出。
二极管的分类
二极管的分类二极管是一种具有两个电极的电子器件，主要有整流二极管、稳压二极管、可控二极管、光电二极管、肖特基二极管和波尔特二极管等。
1. 整流二极管：整流二极管又称为矽晶二极管，是一种将交流电信号转化为直流电信号的器件。
其主要特点是具有单向导电性，只有在它的连接方向上才能流通电流。
在负载单向串接时，可用它将交流信号变为半波或全波直流信号，广泛应用于各种电源电路和调节电路中。
2. 稳压二极管：稳压二极管又称为Zener二极管，其主要特点是在一定的反向电压下，可以保持电压稳定不变，常用于电源电路中的稳压电路之中。
常见的有常规稳压二极管和温度补偿稳压二极管。
3. 可控二极管：可控二极管又称为晶闸管，具有三个极端：阳极、阴极和控制极，主要特点是在控制极施加一个触发脉冲时，它才能导电，一旦开始导电，就可以承受相当大的电流，使用范围广泛，如船舶、石油深海钻探等领域。
4. 光电二极管：光电二极管是一种将光信号转换为电信号的光电转换器件，广泛应用于通信、照明、传感和测量等领域，如光电传感器、发光管、光电容量二极管等。
5. 肖特基二极管：肖特基二极管又称为热电二极管，是利用金属和半导体之间的电势差形成的结来实现单向导电的器件，其特点是具有快速响应时间、高频率特性、低功耗和低噪声等。
常用于射频电路、电源电路、数字电路、放大器等领域。
6. 波尔特二极管：波尔特二极管是一种单极器件，其主要特点是在正向电压下，呈现均匀放电，并能够实现快速恢复，广泛用于开关电源和定时器等领域。
可以看出，二极管在各个领域都有广泛的应用，具有不同的特性和用途。
因此，在选择二极管时，需要根据所需的应用和特性进行适当的选择，以达到更好的效果。
