单个交叉口交通信号控制
qd q ' d Y max y j , y j ,....... max ( ) j ,( ) j ,...... Sd j 1 j 1 Sd
j
'
j
Y－组成周期的全部信号相位的各个最大流量比y值之和； j－一个周期内的相位数； yj－第j相的流量比 qd－实际交通量(pcu/h);
绿信比：是在一个周期时间内，有效绿灯时间 与周期时间之比。用公式表示为：
有效绿灯时长
ge C
绿信比
周期时长
有效绿灯时间：是指某相位信号的绿灯时间与黄灯时间之和
减去损失时间。
评价信号控制交叉口的交通效益指标
1、交叉口的通行能力与饱和度 （实际到达交通量与通行能力之比）
2、行程时间
3、延误 4、停车次数 5、停车率 6、油耗
[举例]一个两相位信号控制交叉口，各进口道的交通量和饱和流量如下表， 绿灯间隔时间为7s，黄灯时间为3s，起动损失时间为3s，试计算信号配时。
北进
交通量 (pcu/h) 饱和流量 (pcu/h)
南进 720 2400
东进 390 1000
西进 440 1000
620 2400
yi
qi Si
车道饱和流量
车道流量比
3、信号损失时间和有效绿灯时间
（1）信号损失时间
在一次信号周期内，任何方向车辆都不能通行的时间，属于信号损失 时间，包括绿灯间隔时间和起动损失时间。
1） 绿灯间隔时间
上一相位绿灯结束到下一相位绿灯启亮之间的一段时间，叫绿灯间隔 时间，也叫交叉口清车时间。绿灯间隔时间为避免下一相位头车同上一相 位尾车在交叉口内相撞所设置。按上一相位尾车从停车线到两向车辆冲突 点之间的行驶时间计算，即绿灯间隔时间为： 从停车到冲突点的 距离
j
'
j
Y－组成周期的全部信号相位的各个最大流量比y值之和； j－一个周期内的相位数； yj－第j相的流量比 qd－实际交通量(pcu/h);
绿信比：是在一个周期时间内，有效绿灯时间 与周期时间之比。用公式表示为：
有效绿灯时长
ge C
绿信比
周期时长
有效绿灯时间：是指某相位信号的绿灯时间与黄灯时间之和
减去损失时间。
评价信号控制交叉口的交通效益指标
1、交叉口的通行能力与饱和度 （实际到达交通量与通行能力之比）
2、行程时间
3、延误 4、停车次数 5、停车率 6、油耗
[举例]一个两相位信号控制交叉口，各进口道的交通量和饱和流量如下表， 绿灯间隔时间为7s，黄灯时间为3s，起动损失时间为3s，试计算信号配时。
北进
交通量 (pcu/h) 饱和流量 (pcu/h)
南进 720 2400
东进 390 1000
西进 440 1000
620 2400
yi
qi Si
车道饱和流量
车道流量比
3、信号损失时间和有效绿灯时间
（1）信号损失时间
在一次信号周期内，任何方向车辆都不能通行的时间，属于信号损失 时间，包括绿灯间隔时间和起动损失时间。
1） 绿灯间隔时间
上一相位绿灯结束到下一相位绿灯启亮之间的一段时间，叫绿灯间隔 时间，也叫交叉口清车时间。绿灯间隔时间为避免下一相位头车同上一相 位尾车在交叉口内相撞所设置。按上一相位尾车从停车线到两向车辆冲突 点之间的行驶时间计算，即绿灯间隔时间为： 从停车到冲突点的 距离
交通管理与控制—交叉口的信号控制
交通信号控制方式
点控
线控
面控
交通信号控制方式
“点”控
指交叉口单点信号控制路口单点信号控制，它以单 个路口为控制目标，是交通信号控制的最基本形式。
交通信号控制方式
“点”控
点控制也有两种 ➢ 定周期自动信号控制 • 定周期自动信号机控制按事先设定的配时方案运行，也称定时
控制。一天只用一个配时方案称为单段式定时控制； • 一天按不同时段的交通量采用几个配时方案的称为多段式定时
又是一相，此即为两相位。 对于行车而言，相位越多越安全，但相位越多，延误的时间也就越长，效率也就越低。相反，相 位少，交叉口车流虽然较乱，但通行效率反而高。在选用时应根据道路交通实况具体分析，综合优化。
交通信号控制--基本概念
信号阶段
根据路口通行权在一个周期内的变更次数来划分的，一个信号周期内通 行权有几次更迭就有几个信号阶段。
交通信号控制方式
“面”控
• 将城市里某一地区很多的交叉口信号机，由中央控制室集中统 一控制，这种地区行集中控制称为面控制或区域控制。
• 面控制系统就是把城区内的全部交通信号的监控，作为一个指 挥控制中心管理下的一部整体的控制系统，是单点信号、干线 信号系统和网络信号系统的综合控制系统。
知识点3：交叉口的信号控制
交通信号
概念 凡在道路上用以传达具有法定意义、指挥交通行、止、左、右的 手势、声响、灯光等都是交通信号。
交通信号
分类
目前使用得最为普遍、效果最好的是灯光交通信号
交通信号控制
作用
• 从时全；
• 组织、指挥和控制交通流的流向、流量、流速、维护交通秩 序，提高路口效率和通过能力；
交通信号控制--基本概念
信号参数

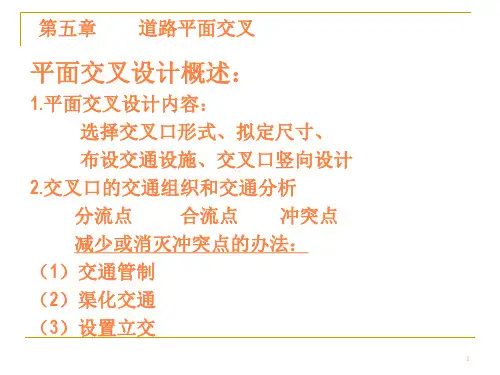

道路平面交叉第一节无信号控制交叉口、第二节信号控制交叉口ppt课件
