将外部IP导入LabVIEW FPGA

合集下载

labviewfxp用法 -回复

labviewfxp用法 -回复

labviewfxp用法-回复先介绍labviewfxp是什么,然后介绍其用法,包括环境设置、界面布局、基本功能、数据处理等方面的内容。

最后总结一下它的优点和应用范围。

LabVIEW是一种图形化编程语言,用于控制和测量系统中的数据采集、信号处理及控制任务。

LabVIEW提供了一种名为LabVIEW FPGA的模块,它能够使用现场可编程门阵列(FPGA)来实现特定硬件上的高速、低延迟的任务。

而LabVIEW FPGA的源文件被编译为二进制文件,后缀名为“.lvbitx”,而这种二进制文件(*.lvbitx)就是LabVIEW FPGA Bitfile,它被用户加载到特定的硬件上执行。

LabVIEW FPGA Bitfile文件在LabVIEW FPGA开发环境(LabVIEW FPGA Development Environment)中生成,而LabVIEW FPGA Bitfile 加载、配置与管理的工具就是LabVIEW FPGA Xilinx Tools(LabVIEW FPGA Xilinx Tools for Windows)。

接下来,我们来看一下labviewfxp的用法:1. 环境设置首先,你需要安装LabVIEW FPGA Development Environment。

这个环境提供了对FPGA硬件进行开发和调试的工具。

安装完成后,你可以通过启动LabVIEW FPGA Development Environment来开始使用LabVIEW FPGA。

2. 界面布局LabVIEW FPGA Development Environment的界面分为两个主要部分:左侧是Project Explorer,右侧是Block Diagram。

Project Explorer 用于管理你的项目,包括FPGA Bitfile、VIs和其他资源。

Block Diagram 用于实现你的电路逻辑。

3. 基本功能LabVIEW FPGA Development Environment提供了很多基本功能,包括模块化设计、集成编辑环境、硬件资源管理和快速原型验证等。

LabVIEW FPGA教程

LabVIEW FPGA教程

[LabVIEW FPGA教程]将外部IP导入LabVIEW FPGA概览通过将第三方IP 集成到NI LabVIEW软件,您能使用许多的针对Xilinx现场可编程门整列(Field-programmable gate arrays, FPGA)进行优化的算法,在实现高性能的同时提高代码重用度。

LabVIEW FPGA模块提供两种方法用来实现外部代码的导入:组件级IP(Component-Level Intellectual Property, CLIP)节点和IP集成节点。

本白皮书将讨论这两种方法。

目录1. CLIP节点介绍2. 在FPGA应用中使用CLIP3. IP集成节点介绍4. CLIP和IP集成节点的区别5. 相关资源1. CLIP节点介绍CLIP节点是一种用于将已有的FPGA IP导入LabVIEW FPGA硬件的同时通过LabVIEW FPGA程序框图与它进行通讯的框架。

一旦导入成功,相对于LabVIEW FPGA,IP可以独立地、并行地运行。

IP既能以原始VHDL的形式也能以诸如电子设计交换格式(Electronic design interchange format, EDIF)网表等中间文件的形式存在。

这一功能要求使用者具有一定数字电路设计经验和VHDL的基本知识,因为所导入的IP 通常是一种底层的硬件描述语言(Hardware description language, HDL)。

对于不同的FPGA目标,其所支持的CLIP也不同。

请参考目标硬件的的定义文档获取关于CLIP支持的信息。

部分FPGA目标可支持以下一种或者两种类型的CLIP:用户定义的CLIP—导入VHDL代码,直接与FPGA VI进行通讯。

套接字CLIP—导入VHDL代码,直接和不与LabVIEW FPGA模块关联的一个FPGA VI以及FPGA引脚进行通信。

一些FPGA目标在FPGA中定义了一个您可以插入套接字CLIP的固定式CLIP套接字。

LabVIEW中的硬件加速和FPGA编程

LabVIEW中的硬件加速和FPGA编程

LabVIEW中的硬件加速和FPGA编程LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一款强大的图形化编程平台,广泛应用于各个领域的实验室和工程项目中。

随着科技的发展,对系统性能和实时性的需求越来越高,LabVIEW的硬件加速和FPGA编程成为了关键技术。

本文将详细介绍LabVIEW中的硬件加速和FPGA编程的基本原理和实践应用。

一、硬件加速概述硬件加速是指利用硬件设备的计算和运算能力来提高系统的性能和响应速度。

在LabVIEW中,硬件加速通常采用FPGA(Field-Programmable Gate Array)来完成。

FPGA是一种可编程逻辑门阵列,可以即时配置为特定的电子电路,用于实现并行计算和处理。

二、FPGA编程原理FPGA编程是指利用LabVIEW的编程环境对FPGA进行配置和开发。

FPGA编程主要涉及以下几个方面:1. FPGA架构设计LabVIEW提供了丰富的FPGA架构设计工具,使开发人员可以根据具体需求进行配置和设计。

FPGA的架构设计包括逻辑电路、时钟频率、管脚布局等方面的考虑。

2. FPGA逻辑编程LabVIEW使用图形化编程语言G语言进行FPGA逻辑的编程。

开发人员可以通过拖拽和连接节点实现逻辑功能的定义和设计。

G语言中的模块、线程和数据流控制等概念被广泛运用于FPGA编程中。

3. FPGA时序分析FPGA编程中的时序分析是确保逻辑电路在设定的时钟频率下正常工作的重要环节。

LabVIEW提供了时序分析工具,可以帮助开发人员进行时序约束的设定和分析,提高系统的时序稳定性。

三、硬件加速的应用硬件加速在各个领域都有广泛的应用。

以下是几个典型的应用实例:1. 图像处理图像处理需要大量的计算和数据处理能力,利用FPGA实现硬件加速可以大大提高图像处理的速度和效率。

例如,利用FPGA加速的LabVIEW系统可以在实时视频流中进行目标检测和跟踪。

使用LabVIEW FPGA模块设计IP核

使用LabVIEW FPGA模块设计IP核

说明本文档由整理人员从网络、相关书籍等来源整理得到的,旨在为相关专业人员、学生、爱好者相互交流学习提供一些资料,其中的不完善之处或者错误在所难免,不可尽信,希望阅读人员能通过阅读发现并自行纠正不正确之处。

版权归作者所有,本文档不得私自用于商业用途。

其中可能产生的问题与整理人员无关。

使用LabVIEW FPGA模块设计IP核技术分类:测试与测量 | 2008-02-01来源:EEFOCUS对于利用Lab VI EW FPGA实现RIO目标平台上的定制硬件的工程师与开发人员,他们可以很容易地利用所推荐的组件设计构建适合其应用的、可复用且可扩展的代码模块。

基于已经验证的设计进行代码模块开发,将使现有IP在未来应用中得到更好的复用,也可以使在不同开发人员和内部组织之间进行共享和交换的代码更好服用。

代码模块任一项软件开发工作均包括函数、子例程、对象和代码模块,以及其他较大架构的基础构建模块的开发。

当设计一个应用时,各个函数与操作均被识别和实现。

然后,这些构建模块被组合与集成以形成更大的应用。

通过长期开发不同应用的过程,一个开发小组或团队将创建表示常见操作的代码模块库,并对其进行复用以更快速地构建未来的应用。

开发这样的代码库目的是通过一次构建和测试函数并多次复用它,减少开发的总工作量。

模块化设计,除了促进现有代码的复用外,还提高了代码的可测试性与可维护性,从而允许开发人员和设计人员关注于应用相关的特性和代码段。

每种编程语言以及某些情况下的编程环境都有一个优选的代码模块设计模型,以便改进代码模块的实现与集成。

该优选设计可以因具体的开发人员而异,但通常一个开发组会根据共同的需要和考虑确定一组共享的设计准则。

作为一种编程语言,LabVIEW自身拥有一组供世界各地的程序人员开发子VI使用的指导方针,以便子VI可以容易理解、而且运用于不同应用并由不同开发人员维护。

LabVIEW FPGA,作为LabVIEW的一个子集,拥有其自身的一组用于利用FPGA特定行为构建代码模块(子VI)的指导方针,以便它们可以有效运用于广泛的基于FPGA的应用。

使用LabVIEW和FPGA来创建一个自动化的微控制器测试系统

使用LabVIEW和FPGA来创建一个自动化的微控制器测试系统

使用LabVIEW和FPGA来创建一个自动化的微控制器测试系统对于之前的应用程序测试平台,我们使用公司内部开发的控制器板,但该板需要一套单独的兼容工具链来下载这些应用程序。

此外,我们还很难对这些工具链的用户界面进行导航,不得不使用额外的测试和测量设备。

有了虚拟仪器,我们可以使用同一套软件和模块化硬件执行以下测试:测试常见的协议(SPI, ASC, I2C) 测试PWM,ICU 测试模拟/数字转换器测试控制器区域网络(CAN) 测试时钟和门控测试多模块同时运行系统对于需要测试的应用来说,使用FPGA 的可重编程功能,它和LabVIEW 之间的自动化接口以及CAN 分析仪功能,我们可以很容易地开发我们的系统。

在整个框架上,我们节省了大量的时间和成本。

在此之前,对于微控制器的每个模块/外设,测试十至二十个案例我们需要花费四至五个小时。

使用我们所创建的基于NI 产品的系统,相同的一组测试执行时间在十到十五分钟内,而且测试质量显著地提高。

我们需要合适的测试平台应用程序以测试微控制器的不同外设。

比如,为了测试SPI 接口,我们需要建立SPI 主机或者从机作为测试平台。

我们使用LabVIEW FPGA VIs(CAN 接口的CAN VI)来创建每个测试平台。

框架内测试案例构造则是指各自的VI。

在框架中,我们可以创建一个LabVIEW 对象以获取VI 引用,对于每个测试案例的需求,都为用户配置了输入控件和显示控件。

执行自动化框架中的测试案例,需要调用特定的VI,配置该VI,最后运行它。

该框架无需用户参与就可以执行测试。

比如,测量PWM 信号的解决方案如下:VI 测量占空比和信号频率,然后将其保存到Excel 文件中。

另一种解决方案涉及从SPI 主机接收数据。

作为从机SPI 的VI 可以从主机测试设备(DUT)中接收数据。

SPI 从机工作在不同的波特率和变化的数据比特下。

用户可以配置VI,而其运行取决于测试设备(DUT)的主SPI 的配置。

labview fpga教程

labview fpga教程

labview fpga教程
LabVIEW FPGA教程是一种基于LabVIEW图形化编程语言的教程,主要用于FPGA设备编程的培训和学习。

FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,具有较高的并行计算能力和灵活性,广泛应用于数字信号处理、图像处理、嵌入式系统设计等领域。

LabVIEW FPGA教程主要包括以下方面的内容: 1. FPGA开发平台的介绍和操作:介绍FPGA的硬件架构、板卡配置、编程软件等基础知识,让学员
了解如何借助FPGA来解决各种复杂的工程问题。

2. LabVIEW FPGA编程基础:介绍基础的LabVIEW FPGA图形化编程语言和运行环境,涵盖数据类型、图表、函数、结构、模块化编程等方面的内容。

3. FPGA项目实战:让学员动手实现项目,将
所学的理论知识应用于实际工程中,例如控制器设计、图像处理、信号处理、通信接口等。

4. FPGA应用案例:介绍FPGA 在不同领域的应用案例,如医疗器械、卫星通信、人工智能等,让学员了解FPGA的广泛应用场景和未来的发展趋势。

通过LabVIEW FPGA教程的学习,学员能够掌握FPGA的基础。

深入了解LabVIEW FPGA

深入了解LabVIEW FPGA
NI Compact Vision System(CVS)是坚固的机器视觉系统工具,可以耐受在机器人研究,自动化测试, 和工业监测系统中经常出现的严酷环境。NI CVS-145x 设备为分布式机器视觉系统提供了前所未有的 I/O 能力和网络连接功能。NI CVS-145x 系统使用了 IEEE 1394(火线)技术,可以兼容四十多种功能、性 能和价格各异的摄像机。NI CVS-1455 和 NI CVS-1456 设备包含了可重复配置的 FPGA,您可以通过 FPGA 在您的机器视觉应用中实现定制计数器、定时或马达控制功能。
之前很长一段时间,对 FPGA 编程的工作只有对 VHDL 或其他底层设计工具有着深入了解的工程师才可 以胜任,但掌握这些工具需要很长时间的学习和积累。而使用 LabVIEW FPGA 模块,更多的工程师可 以使用 LabVIEW 图形化开发环境对 FPGA 的逻辑功能进行定义。而不再需要有关其他设计工具的知 识,就可以对 RIO 设备上的 FPGA 逻辑功能进行配置。测量和控制工程师可以专注于他们所擅长的测 试和控制应用,而不必考虑如何在芯片的各个单元上实现逻辑功能。
NI CompactRIO 是一个以 RIO 技术为核心的平台,它可以提供一个小型的,工业级坚固的模块化平 台,为您提供高性能的 I/O,以及对于现成可用的嵌入式系统来说前所未有的灵活性。您可以使用 NI CompactRIO 构建一个嵌入式系统,如车载数据采集,移动 NVH 测试和嵌入式机械控制系统等。另 外,CompactRIO 提供了一个灵活的架构,可以搭载各类现成可用的处理器(如 Freescale PowerPCs), 实时操作系统(如 Wind River VxWorks),使用 Xilinx FPGA 进行定制的数字逻辑,以及 NI 和其他厂商生 产的 I/O 设备等组件。您还可以使用 CompactRIO 模块开发组件,通过这样一个框架结构开发您自己的 定制 CompactRIO 模块。NI CompactRIO 系统的坚固性是经过工业级认证的,可以在-40 至 70 °C 的环 境中进行工作,并可以承受强度超过 50 g 的震动。

深入了解LabVIEW FPGA

深入了解LabVIEW FPGA
NI Compact Vision System(CVS)是坚固的机器视觉系统工具,可以耐受在机器人研究,自动化测试, 和工业监测系统中经常出现的严酷环境。NI CVS-145x 设备为分布式机器视觉系统提供了前所未有的 I/O 能力和网络连接功能。NI CVS-145x 系统使用了 IEEE 1394(火线)技术,可以兼容四十多种功能、性 能和价格各异的摄像机。NI CVS-1455 和 NI CVS-1456 设备包含了可重复配置的 FPGA,您可以通过 FPGA 在您的机器视觉应用中实现定制计数器、定时或马达控制功能。
一旦您选择 NI RIO 设备上的 FPGA 作为目标对象,LabVIEW 将只显示 FPGA 可以实现的功能 (图 2), 更加方便您使用 LabVIEW 对 FPGA 进行编程。LabVIEW FPGA 模块函数面板包括典型的 LabVIEW 结 构和函数,如 While 循环,For 循环,条件结构,顺序结构以及 LabVIEW FPGA 针对数学、信号生成和 分析、线性和非线性控制、比较逻辑、数组和簇操作、并发、模拟和数字 I/O,以及定时等方面的专用 函数。您可以使用这些函数进行组合,定义逻辑功能,并将其嵌入到您的 NI RIO 设备当中。
深入了解 LabVIEW FPGA
NI 通过 LabVIEW FPGA 模块和可重复配置 I/O(RIO)硬件设备,为测量和控制系统中整合 FPGA 技术的 灵活性提供了直观且现成可用的解决方案。您可以使用 LabVIEW 图形化编程定义 FPGA 芯片上的逻辑 功能,您不需要任何的有关底层硬件描述语言(HDLs)的知识,如 VHDL 或是 Verilog,也不需要了解板 卡级硬件设计,就可以将 FPGA 芯片嵌入到 NI 可重复配置 I/O 系列硬件目标当中。另外,LabVIEW 还 可以让您轻松地集成图象采集/分析、运动控制,以及 CAN 和 RS232 等工业通信功能。

LabVIEW与硬件连接实现与外部设备的通信

LabVIEW与硬件连接实现与外部设备的通信

LabVIEW与硬件连接实现与外部设备的通信LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一款由美国国家仪器公司(National Instruments)开发的图形化编程环境软件。

通过使用LabVIEW,工程师和科学家可以快速而方便地设计、控制和调试各种测试、测量和控制系统。

与硬件连接是LabVIEW应用的重要组成部分,使其能够与外部设备进行通信和交互。

本文将探讨LabVIEW与硬件连接的实现,以及与外部设备的通信方法。

一、硬件连接的准备工作在将LabVIEW与外部设备连接之前,我们需要进行一些准备工作,以确保连接的稳定和可靠性。

1. 硬件选型首先,选取适合的硬件设备。

LabVIEW支持与各种类型的硬件设备连接,如传感器、执行器、数据采集卡等。

根据所需的功能和应用场景选择合适的硬件设备,确保其与LabVIEW的兼容性。

2. 连接方式根据硬件设备的要求,选择合适的连接方式。

LabVIEW支持多种连接方式,包括串口、并口、以太网等。

根据实际情况选择连接方式,确保连接的稳定和传输速度的要求。

3. 驱动程序安装在连接硬件设备之前,需要安装相应的驱动程序。

LabVIEW提供了一系列专门用于驱动硬件设备的工具包,如NI-DAQmx、NI-VISA 等。

根据硬件设备的要求,安装相应的驱动程序,以便与LabVIEW进行通信和控制。

二、基于LabVIEW的硬件连接实现LabVIEW提供了丰富的工具和功能,使其能够轻松地与外部设备进行连接和通信。

下面介绍几种常见的基于LabVIEW的硬件连接实现方法。

1. 串口通信串口通信是一种常见的硬件连接方式,适用于与串口设备进行数据传输和控制。

LabVIEW提供了针对串口通信的专门工具,如VISA函数库和串口控制面板。

通过使用这些工具,可以实现LabVIEW与串口设备之间的通信,并进行数据的读取、写入和控制操作。

集成Xilinx内核生成器IP至FPGA VI详细步骤

集成Xilinx内核生成器IP至FPGA VI详细步骤

集成Xilinx内核生成器IP至FPGA VI详细步骤
 LabVIEW使用IP集成节点方便的整合Xilinx内核生成IP至FPGA VI。

按照下列步骤添加Xilinx内核生成器IP至FPGA VI。

 1、在支持的FPGA终端下新建一个空白VI,并显示VI的程序框图。

 2、右键单击程序框图显示函数选板,并打开编程»Xilinx Coregen IP
 注:该选板仅显示FPGA设备系列支持的IP。

并非全部FPGA设备系列均支持所有IP。

关于FPGA系列支持的详细信息,见IP的数据表。

 3、选择所需的IP并将其放置在程序框图上。

LabVIEW创建一个表示该IP的节点。

 4、双击节点打开节点配置对话框。

 a、输入IP名称。

LabVIEW在程序框图图标上显示该名称。

通过LabPython将Python引入到LabVIEW中

通过LabPython将Python引入到LabVIEW中

通过LabPython将Python引入到LabVIEW中本文介绍如何使用OpenG中的LabPython模块来将Python引入到LabVIEW中,可以加快LabVIEW的编程。

一、安装环境通过VIPM安装OpenG后,即可使用LabPython模块。

本机运行环境为Win64,Python为2.7.9。

安装的LabPython模块为4.0.0.4,需要的支持环境为【This package was tested with Python2.5 on both Windows 7 x86 and Windows XP x86】可以继续使用,只是需要设置一下。

二、编写写程序,运行报错程序在PYTHON New Session_ogtk.vi时就报错:error code is the 1046 "LabVIEWcannot initialize the script server. Ensure the server software is installed."表明未安装Python服务。

解决方法如下:新建一个VI,重新设置Python的服务路径:注:在64位的Windows下,python会将32位python27.dll放在C:\Windows\SysWOW64,而不是C:\Windows\System32。

设置完成后,重新运行上一段代码:以下是LabPython作者关于1046错误的解释:LabPython version 4.0.0.4 seems only to work with Python2.7.3/32bit, onWin7/64bit and LabVIEW2011 32bit.and not withPython3.2.3/32bit. Those are the most recent releases. The 64 bit versions of Python doesnot work with labVIEW32bit.The error code is the 1046 "LabVIEW cannot initializethe script server. Ensure the server software is installed."And a few comments on the vi "PYTHON set ServerPath_ogtk.vi": It has a string input which accordingto the front panel (its missing a help string!) ispossible values : PythonServerArrayModule??Why use a string to select between two possible values?A properly crafted enum would be much simplerand less error prone for the user.The quick help window labels the values for this input as "token(empty: PythonServer)". This is non standard and consequently - misleading syntax. The Empty keeword is implicty (default), so a standard syntax would betoken ("PythonServer")By the way, the standard python27.dll location seems to be "C:\Windows\SysWOW64\python27.dll"只是使用Python自带的函数和模块,只需要打包:Pythonxx.dll即可最好的办法是在目标机器上安装Python和需要使用的工具包,然后在LabVIEW.ini文件中设置;增加一行"PythonServer=C:\WINDOWS\system32\python27.dll" 到LabVIEW.ini通过以上方法基本可以实现调用Python的功能,实现Python在LabVIEW中的内嵌运行。

虚拟仪器LabView在FPGA数据采集系统中的应用

虚拟仪器LabView在FPGA数据采集系统中的应用

电子技术 • Electronic Technology64 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】LabView FPGA 数据采集虚拟仪器主要通过软件设计方法完成各种测量、测试系统的自动化应用。

虚拟仪器的设计软件以计算机的硬件及操作系统为依托实现各种仪器具备的功能。

LabView 是使用较为广泛的美国NI 公司开发的一种虚拟仪器设计软件,内部集成的图形化开发环境,采用图形编程语言构建程序框图。

本文采用传感器连接 USB-6361数据采集卡,利用LabView 设计数据采集存储程序框图,将高速数据以存储到计算机硬盘上,再利用MATLAB 进行数据格式转换, FPGA 采用模块化设计方法调用ROM 中存储的数据进行时序仿真分析处理。

整个系统采用虚拟仪器完成高频高精度数据采集,利用FPGA 实现信号精确处理,有效缩短开发周期、验证算法精度。

1 系统总体设计系统通过USB-6361数据采集卡连接传感器进行数据采集,利用虚拟仪器LabView 设计合适不同采样率和不同采样精度的程序框图将数据以TDMS 格式存储到计算机的硬盘中。

利用MATLAB 编写M 文件把TDMS 格式数据转换成MIF 格式, 通过FPGA 开发软件Quartus II 自带的ROM IP 核设计信号存储模块,将MIF 格式数据存储到ROM 中,供FPGA 其他模块调用进行信号时序仿真和算法验证。

2 LabView软件设计2.1 LabView程序框图设计LabView 是一种集成图形化模块的虚拟仪器开发软件。

在LabVIEW 中通过工具模版、虚拟仪器LabView 在FPGA 数据采集系统中的应用文/杨磊 刘美枝控件框图和函数模版设计各功能模块及配置参数,控制模版中添加相应的输入控制对象和输出显示对象,函数模版中创建程序框图的对象集合,框图窗口中完成调用。

LabVIEWFPGA模块硬件编程和加速

LabVIEWFPGA模块硬件编程和加速

LabVIEWFPGA模块硬件编程和加速LabVIEW FPGA模块硬件编程和加速LabVIEW FPGA模块是一种用于编程可编程逻辑器件(FPGA)的工具,允许用户利用FPGA实现高度并行的硬件编程。

本文将介绍LabVIEW FPGA模块硬件编程的基本原理,以及如何通过使用这一模块来加速应用程序的执行。

一、LabVIEW FPGA模块概述LabVIEW FPGA模块是LabVIEW软件的一个扩展模块,用于支持对FPGA的硬件编程。

FPGA是一种可编程逻辑器件,通过在其内部配置逻辑门电路来实现各种功能。

与传统的微处理器相比,FPGA具有更高的并行性和实时性,适合用于处理大规模数据和高速信号。

二、LabVIEW FPGA模块的基本原理LabVIEW FPGA模块通过将用户设计的虚拟仪器(VI)转换为FPGA上的硬件描述语言(HDL)代码,实现对FPGA的配置。

用户可以使用LabVIEW编程环境中提供的图形化界面来设计FPGA上的逻辑电路,然后通过编译与综合工具将其转换为硬件描述语言代码。

最后,这些代码将被加载到FPGA上,实现对硬件的配置。

三、LabVIEW FPGA模块的应用LabVIEW FPGA模块广泛应用于各种领域,包括科学研究、工业控制、自动化测试等。

其应用包括但不限于以下几个方面。

1.数字信号处理加速在许多应用中,如雷达信号处理、图像处理等,需要对大量的数据进行实时处理。

利用LabVIEW FPGA模块,可以将这些处理算法实现为硬件电路,以极高的并行性和实时性来加速数据处理过程。

2.实时控制系统LabVIEW FPGA模块适用于实时控制系统的设计和实施。

通过将控制算法转换为硬件电路,在FPGA上实现硬件级的实时控制,可以大大提高控制系统的响应时间和稳定性。

3.高速数据采集对于高速数据采集系统,如高速摄像机、数据采集卡等,LabVIEW FPGA模块提供了一种有效的解决方案。

通过将数据采集和处理算法直接放在FPGA上,可以实现对高速数据的实时处理和存储。

LabVIEW FPGA教程-推荐下载

LabVIEW FPGA教程-推荐下载

1.CLIP节点介绍2.在FPGA应用中使用CLIP3.IP集成节点介绍4.CLIP和IP集成节点的区别5.相关资源1. CLIP节点介绍CLIP节点是一种用于将已有的FPGA IP导入LabVIEW FPGA硬件的同时通过LabVIEW FPGA程序框图与它进行通讯的框架。

一旦导入成功,相对于LabVIEW FPGA,IP可以独立地、并行地运行。

IP既能以原始VHDL的形式也能以诸如电子设计交换格式(Electronic design interchange format, EDIF)网表等中间文件的形式存在。

这一功能要求使用者具有一定数字电路设计经验和VHDL的基本知识,因为所导入的IP通常是一种底层的硬件描述语言(Hardware description language, HDL)。

对于不同的FPGA目标,其所支持的CLIP也不同。

请参考目标硬件的的定义文档获取关于CLIP支持的信息。

部分FPGA目标可支持以下一种或者两种类型的CLIP:用户定义的CLIP—导入VHDL代码,直接与FPGA VI进行通讯。

套接字CLIP—导入VHDL代码,直接和不与LabVIEW FPGA模块关联的一个FPGA VI以及FPGA引脚进行通信。

一些FPGA目标在FPGA中定义了一个您可以插入套接字CLIP的固定式CLIP套接字。

图1.在由使用者定义的CLIP节点中导入VHDL代码可以与一个FPGA VI进行通讯;反之,一个套接字CLIP节点允许IP同时连接到FPGA VI和可用FPGA引脚。

获取最新的信息,请参考标题为使用VHDL代码作为组件级IP(FPGA模块)的LabVIEW FPGA模块帮助。

2. 在FPGA应用中使用CLIP1.创建或者获取IP。

2.在FPGA目标属性中声明CLIP以及定义IP接口。

3.将CLIP添加到项目中。

4.在一个FPGA VI中使用CLIP。

创建或者获取IP要将CLIP添加到一个FPGA目标中,您必须提供VHDL代码形式的IP以编译成FPGA对象。

推荐-LabVIEW和FPGA的虚拟仪器平台设计毕设最终530 精品

推荐-LabVIEW和FPGA的虚拟仪器平台设计毕设最终530  精品

基于LabVIEW 和FPGA 的虚拟仪器平台设计摘要现代生产要求电子仪器品种多、功能强、精度高、自动化程度高,而且要求测试的速度快、实时性好,具有良好的人机界面。

虚拟仪器正好可以实现这些要求。

在电子实验中使用多种仪器,如信号发生器、万用表、频率计、示波器等,如果能把它们都设计成虚拟仪器,利用计算机来提高仪器的集成度,减少实验匹配的仪器的种类、数量和实验室面积,便能从根本上改变实验室的面貌,克服传统测量仪器单一功能的缺点。

本设计正是以这种思想为出发点,以电子技术实验室的真实函数信号发生器、示波器、频率计为蓝本,利用LabVIEW编程来设计虚拟函数信号发生器、虚拟存储示波器、虚拟频率计,并将其合并在一个虚拟平台上面,能够分别实现虚拟仿真函数信号发生器、存储示波器、及频率计的功能,实现真正意义上的虚拟仪器平台。

其虚拟平台上面的函数信号发生器可以产生正弦波、三角波、方波三种波形,并能够实现波形频率从1Hz到2MHz可调,峰峰值从0.1V到8.0V可调,实时性很好;示波器能正确的显示波形,并能实现频率和幅值的可调;频率计可以对0HZ到99.99KHZ的信号进行频率的测量。

本设计利用RS-232串口进行数据的传输,实现了LabVIEW与FPGA的通信。

同时对仿真信号的生成与控制做了详细的分析,以及对设计中的问题进行了深入的探讨。

本设计旨在找到一个能够改革教学实验室的有效途径。

关键词:虚拟仪器,LabVIEW,RS-232,FPGATHE DESIGN OF VIRTUAL INSTRUMENTS PLATFORM BASED ON LABVIEW AND FPGAABSTRACTModern production requires electronic instrumentation variety many, strong function, high precision, high degree of automation, and high speed, good real-time in testing, good man-machine interface. Virtual Instruments can meet precisely these requirements. A variety of instruments are used in the electronic exp eriments, such as signal generator, multimeter, frequency meter, oscilloscope, etc. If we are able to design them to virtual instruments, improve the integration of instruments using puter and reduce the type and number of instruments matched to experiment s and the space of laboratory, then we can change the face of the laboratory fundamentally and conquer the shortings of single function of the traditional measuring instruments.The design of this thinking is the starting point of electronic technology to the real function of the laboratory signal generator, oscilloscope, frequency meter based on the use of LabVIEW programming to design the virtual function signal generator, virtual storage oscilloscope, the virtual frequency meter, and bined in a virtual platform, to achieve the virtual simulation function, respectively, signal generator, oscilloscope, and frequency of functions, the realization of the true sense of the virtual instrument platform. Its virtual platform for the above function signal generator can produce sine wave, triangle wave, square wave three, and be able to achieve the waveform frequency from 1Hz to 2MHz Adjustable peak peak adjustable from 0.1V to 8.0V, a very good real-time; oscilloscope waveform display correctly, and to achieve an adjustable frequency and amplitude; 0HZ Cymometer can 99.99KHZ signal to the frequency measurements.The design of the use of RS-232 serial port for data transmission, the realization of the LabVIEW and FPGA munication. At the same time, the generation of simulation and control signals to do a detailed analysis, as well asdesign issues in detail. The design of a reform aimed at finding an effective way of teaching laboratory.KEY WORDS: Virtual Instrument,LabVIEW,RS-232,FPGA目录前言 (1)第1章绪论 (2)§1.1虚拟仪器的背景 (2)§1.1.1数字信号处理技术 (2)§1.1.2虚拟仪器技术 (2)§1.2本课题研究的意义 (3)§1.2.1设计的依据及意义 (3)§1.2.2国内外发展状况 (4)§1.3关于LabVIEW (5)§1.3.1开发环境LabVIEW (5)§1.3.2选择LabVIEW的原因 (5)第2章系统的构想与方案设计 (7)§2.1上位机与下位机 (7)§2.2 DDS的工作原理 (7)§2.3方案论证 (8)§2.4系统整体框图与设计思想 (11)§2.4.1系统框图 (11)§2.4.3频率计设计思想 (12)§2.4.2函数信号发生器设计思想 (13)第3章上位机设计 (15)§3.1 LabVIEW软件设计思想 (15)§3.2人机交互界面设计 (17)§3.2.1人机交互界面的构成 (18)§3.2.2界面的组件设计 (19)§3.3主VI程序框图设计 (20)§3.3.1程序框图 (20)§3.3.2器件选择部分设计 (21)§3.3.3串口发送部分设计 (21)§3.4 函数信号发生器程序框图的设计 (22)§3.4.1程序框图 (22)§3.4.2波形类型部分设计 (23)§3.4.3频率选择部分设计 (24)§3.4.4峰峰值调节部分设计 (25)§3.4.5串口发送部分设计 (25)§3.5频率计程序框图的设计 (26)§3.5.1程序框图 (26)§3.5.2发送数据类型控制部分设计 (26)§3.5.3串口发送部分设计 (28)§3.5.4串口接收部分设计 (28)§3.5.5显示部分设计 (29)§3.6设计中用到的主要VI (29)第4章下位机设计 (31)§4.1 FPGA软件中主模块的设计思想 (31)§4.1.1主模块的软件设计原理总图 (31)§4.1.2 FPGA软件中主模块的设计原理 (31)§4.2 FPGA软件中函数信号发生器的设计思想 (32)§4.2.1函数信号发生器的软件设计原理总图 (32)§4.2.2 FPGA软件中函数信号发生器的设计原理 (32)§4.3 FPGA软件中频率计的设计思想 (34)§4.3.1频率计的软件设计原理总图 (34)§4.3.2 FPGA软件中频率计的设计原理 (34)§4.4频率计的系统模块设计 (35)§4.4.1串口接收模块 (35)§4.4.2串口转换模块 (38)§4.4.3分频模块 (39)§4.4.4控制模块 (40)§4.4.5串口发送模块 (41)§4.4.6频率计模块 (42)§4.5函数信号发生器的系统模块设计 (45)§4.5.1串口接收模块 (45)§4.5.2串口转换模块 (45)§4.5.3分频模块 (46)§4.5.4地址发生器模块 (48)§4.5.5 ROM表查询模块 (49)§4.5.6波形选择模块 (51)§4.5.7幅值调节模块 (52)§4.5.8频段选择模块 (53)§4.6串口的编码与解码 (54)§4.6.1关于串口 (54)§4.6.2串口的设置 (55)§4.6.3串口的发送与接收 (55)§4.7硬件连接 (56)第5章软件仿真测试与实时检测 (57)§5.1 LabVIEW软件仿真测试 (57)§5.1.1 LabVIEW软件中函数信号发生器的仿真测试 (57)§5.1.2 LabVIEW软件中频率计的仿真测试 (57)§5.2 FPGA软件中函数信号发生器的仿真测试 (58)§5.3 FPGA软件中频率计的仿真测试 (59)§5.4总功能实时检测 (59)参考文献 (65)致谢 (66)前言虚拟仪器的出现就是仪器发展史的一场革命,代表仪器发展的方向和潮流,对科学技术的发展和工业生产的进步产生了巨大的推动作用。

基于LabVIEW FPGA的数据传输技术

基于LabVIEW FPGA的数据传输技术

设计应用esign & ApplicationD0 引言西安某汽车电子有限公司生产的XLM 油泵支架产品功能测试台设计中,有一项针对高度阻值(TSG )的功能测试。

该测试内容要求阻值电压采样与液位高度进行一一对应。

使用传统的采集方式难以保证采集的可靠性。

基予该设计要求,本文提出了一种采用LabVIEW FPGA 的数据传输技术,该技术能够在高速采样的前提下确保数据传输的稳定性与可靠性。

1 数据传输数据传输技术主要用于多机通信领域,一般在数据交换过程中,为保证数据的稳定可靠传输而制定的特殊传送规则。

其传输过程也根据传输的物理介质而不同。

具体而言可分为以下几种:1.1 基带、频带和数字数据传输①基带传输是指由数据终端设备(DTE )送出的二进制“1”数据传输或“0”的电信号直接送到电路的传输方式。

基带信号未经调制,可以经过码形变换(或波形变换)进行驱动后直接传输。

②大多数传输信道是带通型特性,基带信号通不过。

采用调制方法把基带信号调制到信道带宽范围内进行传输,接收端通过解调方法再还原出基带信号的方式,称为频带传输。

③数字数据传输是利用数字话路传输数据信号的一种方式。

1.2 并行传输与串行传输①并行传输是构成字符的二进制代码在并行信道上同时传输的方式。

②串行传输是构成字符的二进制代码在一条信道上以位(码元)为单位,按时间顺序逐位传输的方式。

速度虽慢,但只需一条传输信道,投资小,易于实现,是数据传输采用的主要传输方式。

也是目前计算机通信采取的一种主要方式。

1.3 异步传输和同步传输①异步传输是字符同步传输的方式。

当发送1个字符代码时,字符前面要加1个“起”信号,长度为1个码元宽,极性为“0”,即空号极性;而在发完1个字符后面加1个“止”信号,长度为1,1.5或2个码元宽,极性基于LabVIEW FPGA的数据传输技术Data transmission technology based on LabVIEW FPGA代华斌,秦占阳(中国科学院 西安光学精密机械研究所,陕西 西安 710075)摘 要:数据传输就是依照适当的规程,经过一条或多条链路,在数据源和数据宿之间传送数据的过程。

将外部IP导入LabVIEWFPGA

将外部IP导入LabVIEWFPGA

将外部IP导⼊LabVIEWFPGA在由使⽤者定义的 CLIP节点中导⼊ VHDL代码可以与⼀个FPGA VI 进⾏通讯;反之,⼀个套接字CLIP节点允许IP同时连接到FPGA VI和可⽤FPGA引脚。

的LabVIEW FPGA模块帮助。

使⽤VHDL代码作为组件级IP (FPGA模块)1. 1.2. 1. 2.为了将IP的输⼊和输出映射到 LabVIEW 的 I/O,使⽤ FPGA⽬标属性向导创建⼀个定义了 IP必要属性的 XML⽂件。

按照以下步骤完成这个任务。

创建⼀个带有 FPGA硬件新 LabVIEW项⽬。

右键点击 FPGA⽬标,并选择属性。

属性对话框有⼀段标有“组件级 IP (Component- Level IP)”的部分。

点击创建⽂件按钮创建 XML⽂件。

图2. 点击 “Create File”开始定义 XML声明⽂档。

点击按钮,并浏览代表顶层组件IP(即 simple_and. vhd )的 VHDL⽂档.再点击Add Synthesis File…Next>图3. 添加了您的IP的综合⽂件后,点击 Next>。

配置向导的余下部分⽤来安装XML声明⽂档。

本例中,点击按钮默认安装向导的余下部分,验证输⼊⽂件的语法,再点击剩下的按钮。

Next>Next>图4. 配置向导中⽣成的 XML声明⽂件必须为导⼊的IP模块⽽列出。

⼀旦您完成了 CLIP配置向导, CLIP声明名称(在XML⽂档中已定义)将出现在⽂件的路径旁。

在本对话框中,您能够为需要导⼊的所有不同IP 模块声明多个 CLIP节点。

将⼀个CLIP项添加到⼀个 LabVIEW项⽬中在FPGA中声明 CLIP实际上并没有将它添加到项⽬中去,因为你能够在同⼀个FPGA上完成⼀个CLIP的多个实例。

在下⼀步中,你将创建⼀个先前已经被声明的 simpleAND CLIP项的实例。

右键点击FPGA⽬标,并选择。

在CLIP对话框中会出现选择所需的 CLIP,给这个实例⼀个唯⼀的标识名,以及通过“Clock”信号类型,选择时钟连接New Component- Level IP 到CLIP中的任意线路。

LabVIEW FPGA 模块发行及升级 说明 版本 2011说明书

LabVIEW FPGA 模块发行及升级 说明 版本 2011说明书

LabVIEW FPGA 模块发行及升级说明版本2011本文档包含安装LabVIEW 2011 FPGA 模块和相关产品的说明,以及新增功能和升级信息。

关于使用LabVIEW 和FPGA 模块开发应用程序的信息,见文档后半部分的资源列表。

注LabVIEW 2011 FPGA 模块中文版包含中文软件和文档。

目录系统要求..............................................................................................................................................................2开发计算机................................................................................................................................................2远程编译服务器......................................................................................................................................3安装........................................................................................................................................................................3在开发计算机上安装LabVIEW FPGA 模块...............................................................................3在另一台独立的计算机上安装编译工具......................................................................................4激活LabVIEW FPGA 模块...........................................................................................................................42011版的新增功能和改进...........................................................................................................................4周期精确仿真的改进............................................................................................................................4IP 的改进....................................................................................................................................................4FPAG 编译云服务的支持....................................................................................................................5反馈节点的性能改进............................................................................................................................5跟踪三相信号...........................................................................................................................................5升级和兼容性问题...........................................................................................................................................5包含“数学与分析” VI 和函数的VI...............................................................................................6包含IP 集成节点的VI..........................................................................................................................6包含反馈节点的VI.................................................................................................................................6问题记录..............................................................................................................................................................6参考资料..............................................................................................................................................................6相关文档和范例......................................................................................................................................6NI 网站........................................................................................................................................................7支持.. (7)™系统要求用于开发的计算机为PC或PXI/PXI Express系统,并安装LabVIEW开发系统和LabVIEW FPGA模块。

使用LabVIEWFPGA模块和开发测量与控制应用

使用LabVIEWFPGA模块和开发测量与控制应用

2 个通用计数器/定时器
96 个 I/O 线均可配置为定制计数器
表 1. 传统多功能 I/O 设备与 PXI-7831R 的比较
021-65557838 • 800-820-3622 • @ • /china
National Instruments
LabVIEW FPGA 模块的功能 使用 LabVIEW FPGA 模块,您可以通过在 LabVIEW 中进行编程对 FPGA 设备的操作进行配置。您的 LabVIEW 模块流 程图将在硬件中得以实现,使您可以直接控制 PXI-7831R 模块的所有 I/O。您可以灵活的对 I/O 信号进行分析和操作, 这在固定 I/O 硬件上是不可能实现的。图 2 表示了 LabVIEW FPGA 模块的一个例程中简单的上升沿计数器的模块流程 图。事实上我们使用了一个 U16 数据类型来完成这个 16 比特计数器。在传统的数据采集卡上,计数器逻辑是在固定的 ASIC 芯片上实现的,如 DAQ-STC 等,您需要使用 NI-DAQ 计数器 VI 编写您自己的应用程序。使用 LabVIEW FPGA 模块,您完全可以在 LabVIEW 中自己编写并实现计数器,然后在 FPGA 的相应部分配置您自己的计数器芯片。基于软 件的计数器只能对比较低频的边沿进行计数,如果您单单使用 LabVIEW 或 LabVIEW 实时模块,都是不可能实现这样一 个计数器的。由于 LabVIEW FPGA 模块是使用模块流程图在硬件上实现您的应用的,因此所实现的这个计数器的可以 达到与数据采集设备上的预设计数器相当的水平。
内容提要: • 简介 • R 系列 RIO 设备 • LabVIEW FPGA 模块功能 • 应用开发流程 • 性能提升 • 应用 • 总结
简介 使用 LabVIEW FPGA 模块,您可以通过图形化的编程对 NI R 系列 RIO 设备上的现场可编程逻辑阵列(FPGA)进行配置。 另外,LabVIEW FPGA 模块和 R 系列设备提供了一个灵活的平台,以便于创建复杂精密的测量和控制系统,这在从前 是只能通过定制设计的硬件才能够完成的。 FPGA 是一个包含许多未经配置的逻辑门的芯片。与厂商设计固定的专用集成电路芯片(ASIC)不同,您可以对 FPGA 芯 片进行反复配置,以适应不同的应用需要。当开发制造一个 ASIC 芯片的成本过高,或者在产品投入使用后硬件需要重 新配置的时候,FPGA 正是一个合适的选择。由于 FPGA 可以使用硬件实现特定算法,这为精确定时和同步,快速判决, 以及同时执行并行任务提供了很大的便利。现在 FPGA 越来越多地用于仪器,消费电子,汽车,飞机,复印机和专用计 算机硬件等领域,FPGA 也经常用于测量和控制领域的产品,但是这些系统的终端用户往往不愿意开发他们自己的基于 FPGA 的系统。因为从前配置 FPGA 是需要 VHDL 编程的专业知识或复杂的设计工具的,这些工作通常是由硬件设计工 程师而非测试和控制工程师所完成的。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

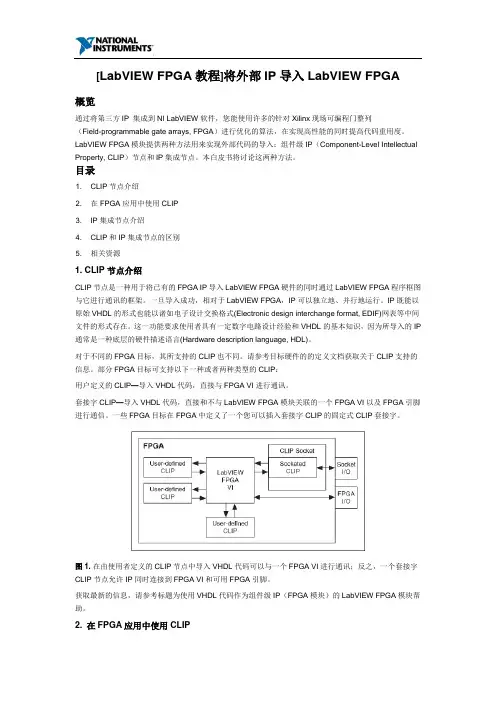

在由使用者定义的 CLIP节点中导入 VHDL代码可以与 一个FPGA VI 进行通讯;反之,一 个套接字CLIP节 点允许IP同时连接 到FPGA VI和 可用FPGA引脚。

的LabVIEW FPGA模块帮助。

使用VHDL代码作 为组件级IP (FPGA模块)
1. 1.
2. 1. 2.
为了将IP的输入和 输出映射到 LabVIEW 的 I/O,使用 FPGA目标属性向 导创建一个定义了 IP必要属性的 XML文件。

按照以 下步骤完成这个任 务。

创建一个带有 FPGA硬件新 LabVIEW项 目。

右键点击 FPGA目标,并选 择属性。

属性对话框 有一段标有“组件级 IP (Component- Level IP)”的部分。

点 击创建文件按钮创建 XML文件。

图2. 点击 “Create File”开始定义 XML声明文档。

点击按钮,并浏览代表顶 层组件IP(即 simple_and. vhd )的 VHDL文档.再点 击
Add Synthesis File…Next>
图3. 添加了您的IP的综 合文件后,点击 Next>。

配置向导的余下部分 用来安装XML声明 文档。

本例中,点击
按钮默认安装向导的 余下部分,验证输入 文件的语法,再点击 剩下的按钮。

Next>Next>图4. 配置向导中生成的 XML声明文件必须 为导入的IP模块而 列出。

一旦您完成了 CLIP配置向导, CLIP声明名称 (在XML文档中已 定义)将出现在文件 的路径旁。

在本对话 框中,您能够为需要 导入的所有不同IP 模块声明多个 CLIP节点。

将一个CLIP项添 加到一个 LabVIEW项目 中在FPGA中声明 CLIP实际上并没 有将它添加到项目中 去,因为你能够在同 一个FPGA上完成 一个CLIP的多个 实例。

在下一步中, 你将创建一个先前已 经被声明的 simpleAND CLIP项的实例。

右键点击FPGA目 标,并选择。

在CLIP对话框 中会出现选择所需 的 CLIP,给这 个实例一个唯一的标 识名,以及通过 “Clock”信号 类型,选择时钟连接
New Component- Level IP 到CLIP中的任意 线路。

在本例中,后 面两个选项默认不 选。

图5. 本对话框显示当你将 一个CLIP的实例 添加到项目中后,选 择CLIP,定义一 个名称,同时配置时 钟。

一旦您点击本对话框 中的按钮,本CLIP和 出现在项目中的所有 与之相关的输入和输 出都被标有该实例的 名称。

OK
2. 1. 2. 1. 2.
3.
一旦您点击本对话框 中的按钮,本CLIP和 出现在项目中的所有 与之相关的输入和输 出都被标有该实例的 名称。

OK 图6. 添加CLIP后的项 目后,显示IP的所 有I/O节点。

在CLIP和一个 FPGA VI之间 传递数据此时,你已经准备好 在CLIP和 FPGA VI间进 行通讯。

你要做的只 是从项目中将所需的 I/O节点拖放到 FPGA框图中。

您 的IP必须具有如何 使用IP的文档。

比 如,许多IP模块使 用一些类型的握手线
用于数据的输入和输 出,它们通常被标记 为“data valid ”或 者 “enable”。

使用LabVIEW 的数据类型,在正确 的时间发送正确的数 值,即可运行IP。

您可将CLIP I/O放置在一个单 周期定时循环(Single- cycle Timed Loop, SCTL)内部或者 外部,但是请记住, 在一个SCTL内 部,你可能需要考虑 时钟域交叉以及使用 同步寄存器。

图7. 为了在 LabVIEW FPGA中与 CLIP进行通讯, 将项目窗口中IP输 入和输出拖放到 FPGA VI的框 图中。

图8. 使用CLIP, 整 个的 LabVIEW FPGA方框图与所 导入的IP进行通 讯。

3. IP集成节点 介绍
注意:这个IP集成节点范 例将导入附件中的 demo_adder. vhd IP模块。

创建一个带有 FPGA目标的 LabVIEW项 目,同时在FPGA 目标下添加一个新的 VI
在新建的VI的程序 框图中,从编程选板 中拖放一个IP Integration Node,保存 FPGA VI,再 双击节点打开配置向 导对话框。

图9. 双击IP集成节点, 使用属性配置向导开 始导入步骤。

点击,在弹出的窗口中选 择 demo_adder. vhd文档。

Add Synthesis File 返回到配置向导对话 框,两次点击选择默认选项。

Next>在文件生成步骤,首 先确认导入的 VHDL文档的语 法,然后通过点击如 下所示的各个按钮生 成支持文件。

1. 2.
3. 图10. 配置向导使帮助您在 生成必须的 LabVIEW支持 文件之前检查您的 VHDL IP的语 法。

一旦IP生成成功, 在后续的三步中选择保持默认选项。

Next>在配置向导的最后一 步中,你能够为不同 的终端选择数据类 型。

对这一IP模 块,默认的定点数据 类型即可满足要求。

点击按钮完成生成。

Finish
IP集成节点现已配 置成功,同时您可以 将其集成进您的其它 的LabVIEW FPGA应用中。

图11. IP集成节点及其 集成的IP
4. CLIP和 IP集成节点的区别
CLIP 和 IP 集成节点是将外部 IP导的两种方式,你必须 根据以下的标准在二 者之间进行选择。

CLIP节点能够与 您在 LabVIEW FPGA中开发的 IP 独立地并行运 行。

此外,CLIP 入LabVIEW FPGA 能够直接与FPGA 时钟和I/O引脚进 行联接。

与此相反, IP集成节点则被植 入LabVIEW FPGA程序框图 中,并按照 LabVIEW VI数据流所定义的 方式执行。

作为 LabVIEW 数 据流的一部分,使用
周期精准的仿真工 具,IP集成节点使 您可以验证整体的应 用行为和时序。

表格2. 概述了两种节点之间 的区别。

5. 相关资源
按需提供的培训:使 用CLIP)将外部 代码导入 LabVIEW FPGA(需要 SSP)
LabVIEW官方 主页
LabVIEW2011 新特性
LabVIEW 2011试用版下载。

相关文档
