CA6140车床结构解析

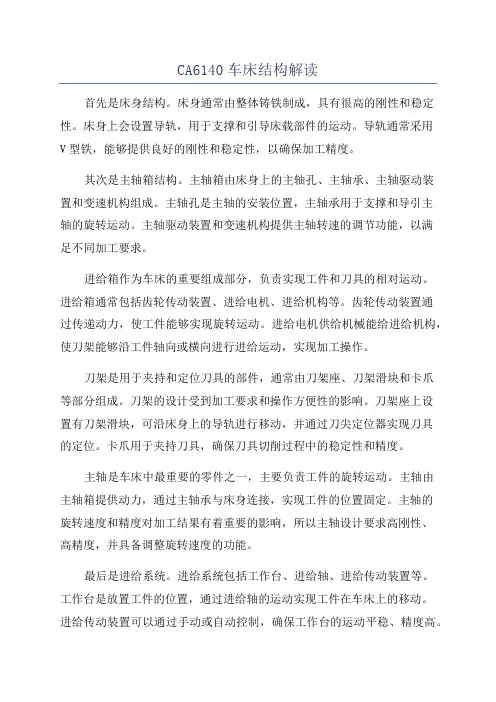

CA6140车床结构解读
CA6140车床结构解读首先是床身结构。
床身通常由整体铸铁制成，具有很高的刚性和稳定性。
床身上会设置导轨，用于支撑和引导床载部件的运动。
导轨通常采用V型铁，能够提供良好的刚性和稳定性，以确保加工精度。
其次是主轴箱结构。
主轴箱由床身上的主轴孔、主轴承、主轴驱动装置和变速机构组成。
主轴孔是主轴的安装位置，主轴承用于支撑和导引主轴的旋转运动。
主轴驱动装置和变速机构提供主轴转速的调节功能，以满足不同加工要求。
进给箱作为车床的重要组成部分，负责实现工件和刀具的相对运动。
进给箱通常包括齿轮传动装置、进给电机、进给机构等。
齿轮传动装置通过传递动力，使工件能够实现旋转运动。
进给电机供给机械能给进给机构，使刀架能够沿工件轴向或横向进行进给运动，实现加工操作。
刀架是用于夹持和定位刀具的部件，通常由刀架座、刀架滑块和卡爪等部分组成。
刀架的设计受到加工要求和操作方便性的影响。
刀架座上设置有刀架滑块，可沿床身上的导轨进行移动，并通过刀尖定位器实现刀具的定位。
卡爪用于夹持刀具，确保刀具切削过程中的稳定性和精度。
主轴是车床中最重要的零件之一，主要负责工件的旋转运动。
主轴由主轴箱提供动力，通过主轴承与床身连接，实现工件的位置固定。
主轴的旋转速度和精度对加工结果有着重要的影响，所以主轴设计要求高刚性、高精度，并具备调整旋转速度的功能。
最后是进给系统。
进给系统包括工作台、进给轴、进给传动装置等。
工作台是放置工件的位置，通过进给轴的运动实现工件在车床上的移动。
进给传动装置可以通过手动或自动控制，确保工作台的运动平稳、精度高。
总结起来，CA6140车床的结构复杂而精密，通过床身、主轴箱、进给箱、刀架、主轴和进给系统等组成部分的协同工作，实现对金属材料的精密加工。
这种结构设计能够有效提高车床的加工效率和加工精度，满足制造业对金属零部件加工的要求。
任务1认识CA6140型车床的结构
任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床，主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。
它具有结构简单、使用方便、加工精度高等特点，被广泛应用于机械制造、航空航天、汽车、军工等行业。
CA6140型车床的主要结构如下：1.主轴箱体：主轴箱体是车床的中心部分，承载着主轴和驱动系统。
它由床身、床架和箱盖组成，具有高刚性和稳定的特点。
主轴箱体上装有刀架、进给系统和主轴马达。
2.床身：床身是车床的基础部分，由铸铁或钢板制成。
它支撑着所有的主要组件，如主轴箱体、工作台等。
床身具有高刚性和稳定性，以确保车床在加工过程中的稳定性和精度。
3.工作台：工作台是安装工件的部分，用于加工工件的移动和旋转。
工作台由转动主轴、尾座、工作台滑道等组成。
工作台具有高精度和可靠性，用于固定和定位工件。
4.刀架：刀架是车床上用于切削工件的工具系统，它能够安装不同类型和规格的切削刀具。
刀架通常由刀架底座、刀架滑块和刀架调节机构组成。
5.进给系统：进给系统是控制车床工作台和刀架运动的部分。
它由进给电机、齿轮传动装置、螺杆和导轨等组成，可实现工作台和刀架的精确运动。
6.冷却液系统：冷却液系统用于冷却和润滑工件和切削刀具，以减少摩擦和热量，提高加工质量和寿命。
冷却液系统通常由水箱、泵和喷嘴组成。
7.控制系统：控制系统是用于操控车床运行的部分，通常由数控系统或手动控制系统组成。
数控系统能够通过计算机程序来控制车床的运动和加工过程，实现自动化生产。
CA6140型车床的结构简单、使用方便、加工精度高，能够满足各种工件的加工需求。
它广泛应用于各个行业，如机械制造、航空航天、汽车和军工等。
在实际应用中，必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液，以保证加工质量和效率。
同时，对于数控系统的操作和维护要求也需要严格遵守，以确保车床的正常运行和加工精度。
CA6140车床结构的认识
CA6140车床结构的认识主轴箱机床主轴箱是一个比较复杂的传动件.表达主轴箱各传动件的结构和装配关系时常用展开图.展开图基本上是按各传动链传递运动的先后顺序,沿轴心线剖开,并展开在一个平面上的装配图(如图1) ：图11——花键套；2——带轮；3——法兰；4——箱体；5——钢球；6——齿轮；7——销；8、9——螺母；10——齿轮；11——滑套；12——元宝销；13——制动盘；14——制动带；15——齿条；16——拉杆；17——拨叉；18——齿扇；19——圆键CA6140型车床主轴箱展开图该图是沿轴I V一I一I I一III(V)一VI一XI一X的轴线剖切面展开的。
展开图把立体展开在一个平面上，因而其中有些轴之间的距离拉开了。
如轴IV画得III与轴V较远，因而使原来相互啮合的齿轮副分开了。
读展开图时，首先应弄清楚传动关系。
1. 卸荷带轮电动机经皮带将运动传至轴I 左端的带轮2（见图1的左上部分）。
带轮2与花键套1用螺钉连接成一体，支承在法兰3内的两个深沟球轴承上。
法兰3固定在主轴箱体4上，这样带轮2可通过花键1带动轴I旋转，皮带的拉力则经轴承和法兰3传至箱体4。
轴I 的花键部分只传递转距，从而可避免因皮带拉力而使轴I产生弯曲变形。
这种带轮是卸荷的（既把径向载荷卸给箱体）。
2. 双向多片摩擦离合器、制动及其操纵机构双向多片摩擦离合器装在轴上。
原理图如图2：图21——齿轮；2——内摩擦片；3——外摩擦片；4——止推片；5——销；6——调节螺母；7——压块；8——齿轮；9——拉杆；10——滑套；1 1——元宝销；12——螺钉；13——弹簧；14——杠杆；15——制动带；16——制动盘；17——齿条轴；18——齿扇；19——曲柄；20——轴；21——手柄；22——轴；23——销双向摩擦离合器、制动器及其操纵机构双向多片摩擦离合器装在轴上。
CA6140车床主轴箱内部结构分析解析
4.快速制动和换向操作装置
12——滑套；13——调节螺钉；14——杠杆； 15——制动带；16——制动盘； 17——齿扇； 18——手柄；19——操作杆；20——杆； 21——曲柄； 22——齿条；23——拨叉
快速制动和换向操作装置
上图所示为CA6140型车床控制主轴开停、换向和制动的操控机构 。当向上扳动手柄18时，通过杆20、曲柄211使扇形齿轮顺时针转 动，传动齿条轴22及固定在其左端的拨叉23右移，拨叉23带动滑套 12右移，使双向多片式离合器的左离合器接合，主轴正转启动，与 此同时，制动器的杠杆14下端与齿条轴22上的凹部接触，制动器处 在松开状态。相反，当向下扳动手柄时，双向多片式摩擦离合器右 离合器接合，主轴反转，制动器也处在松开状态。当手柄处在中间 位置时，齿条轴和滑套也都处在中间位置，双向多片式摩擦离合器 的左、右两组离合器都断开，主轴与动力源断开，与此同时，齿条 轴的凸起部分压制着制动器杠杆的下端，将制动带15拉紧，导致主 轴制动。
3.制动装置： 组成及各部件的作用： 制动轮16，安装在轴Ⅳ上，在制动力的作用下停止转动 时带动轴Ⅳ停止运动； 制动带15，在杠杆的带动下拉紧制动轮使之停止转动； 调节螺钉13，调节制动带的拉紧程度； 杠杆14，带动制动带实现拉紧动作。
13——调节螺钉；14——杠杆； 15——制动带；16——制动盘；22——齿条轴；
1——花键套；2——带轮；3——法兰；4——主轴箱体
Байду номын сангаас
2.双向多片摩擦离合器
1——空套齿轮；2——外摩擦片；3——内摩擦片；4——弹簧销；5——穿销； 6——元宝销； 7— —拉杆； ；8——压块； 9——调节螺母；10.11—— 止推片
主要组成： ①内摩擦片3：内孔为花键孔，装配在轴Ⅰ的花键上， 随轴Ⅰ一起转动； ②外摩擦片2：外表面有4个凸起，该凸起卡在空套齿轮 的缺口槽内，带动空套齿轮一起转动；内孔为光孔， 空套在轴Ⅰ上； ③压块8：用于压紧内外摩擦片； ④调整螺母9：用于调整内外摩擦片的压紧力； ⑤元宝形杠杆6：通过该杠杆的推动，使压块移动压紧 摩擦片。
CA6140卧式车床的结构分析解读
离合器的接合与脱开由手柄18来操纵
制动时，齿条22处于中间位置，这时，齿条轴22上的凸起正处于与 杠杆14下端相接触的位置，使杠杆14向逆时针方向摆动，将制动带拉紧，使 轴凹和主轴迅速停止旋转。当齿条轴22移至左端或右端位置时，杠杆与齿条 轴凸起的左侧或右侧的凹槽相接触，使制动带放松，这时摩擦离合器接合， 使主轴旋转。
机械结构设计
CA6140型卧式车床的结构分析
本章简单介绍了CA6140型卧式车床的结构组成， 分析了其传动系统图和主要部件的结构 ★重点内容： CA6140型卧式车床的传动系统图 和主要部件的结构 ▲难点内容：传动系统图。
这里仅介绍CA6140型卧式车床， 目的如下： ①通过对CA6140的学习，掌握认识机床等设备的一 般方法和步骤。从分析传动系统图到机械结构图，重 点掌握分析图样的方法，以便以后举一反三、触类旁 通。 ②CA6140是一台结构设计颇具经典性、代表性的机械 设备。通过对其典型结构的分析，以利学生掌握常用 工程机械部件、装置、构件的工作原理、用途、特点， 可在今后的结构设计中灵活运用，发展创新。
c)主轴组件
应具有较高的旋转精度及足够的刚度和良好的抗振性 。 前支承精度比后支承高一级，前后轴承间隙可调； 主轴为空心阶梯轴，其内孔用来通过棒料或通过气动、电动或液压等夹紧驱动装 置；
d)变速操纵机构 集中操纵机构，分别操纵Ⅱ轴上的双联滑移齿轮和Ⅲ 轴上的三联滑移齿轮
②溜板箱 功用：将进给运动或快速移动由进给箱或快速移动电 动机传给溜板和刀架， 使刀架实现，纵、横向和正、 反向机动走刀或快速移动。
要表示清楚主轴箱部件的结构，仅有展开图还是不够的， 因为它不能表示出各传动件之间的空间位置关系，此外， 如操纵机构、润滑装置、箱体外形等，在展开图中也无 法清楚地表示，必须用向视图及剖面图来加以补充说明。

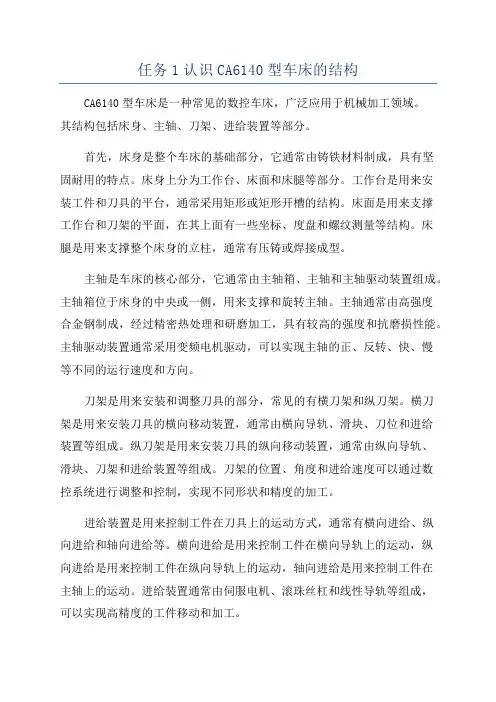

任务1认识CA6140型车床的结构
任务1认识CA6140型车床的结构CA6140型车床是一种常见的数控车床，广泛应用于机械加工领域。
其结构包括床身、主轴、刀架、进给装置等部分。
首先，床身是整个车床的基础部分，它通常由铸铁材料制成，具有坚固耐用的特点。
床身上分为工作台、床面和床腿等部分。
工作台是用来安装工件和刀具的平台，通常采用矩形或矩形开槽的结构。
床面是用来支撑工作台和刀架的平面，在其上面有一些坐标、度盘和螺纹测量等结构。
床腿是用来支撑整个床身的立柱，通常有压铸或焊接成型。
主轴是车床的核心部分，它通常由主轴箱、主轴和主轴驱动装置组成。
主轴箱位于床身的中央或一侧，用来支撑和旋转主轴。
主轴通常由高强度合金钢制成，经过精密热处理和研磨加工，具有较高的强度和抗磨损性能。
主轴驱动装置通常采用变频电机驱动，可以实现主轴的正、反转、快、慢等不同的运行速度和方向。
刀架是用来安装和调整刀具的部分，常见的有横刀架和纵刀架。
横刀架是用来安装刀具的横向移动装置，通常由横向导轨、滑块、刀位和进给装置等组成。
纵刀架是用来安装刀具的纵向移动装置，通常由纵向导轨、滑块、刀架和进给装置等组成。
刀架的位置、角度和进给速度可以通过数控系统进行调整和控制，实现不同形状和精度的加工。
进给装置是用来控制工件在刀具上的运动方式，通常有横向进给、纵向进给和轴向进给等。
横向进给是用来控制工件在横向导轨上的运动，纵向进给是用来控制工件在纵向导轨上的运动，轴向进给是用来控制工件在主轴上的运动。
进给装置通常由伺服电机、滚珠丝杠和线性导轨等组成，可以实现高精度的工件移动和加工。
除了以上的部分，CA6140型车床还包括刀具卡盘、液压系统、冷却系统、数控系统等配套装置。
刀具卡盘用来安装和夹持刀具，在加工过程中保持刀具的位置和刚性。
液压系统用来提供机床的润滑和冷却液，保持机床的正常工作状态。
冷却系统用来提供冷却液，降低工件和刀具的温度，减少摩擦和磨损。
数控系统用来控制机床的各个部分，实现自动加工和加工参数的调整。
CA6140型车床主要结构及电路图分析
辅助 运动
三、CA6140车床电气控制线路分析
CA6140卧式车床电路图
接触器触头在电路图中位置的标记
栏目
触头类型 举例 KM 2 8 X 2 10 X 2
左栏
主触头所处 的图区号
中栏 辅助常开触 头所处的图 区号
பைடு நூலகம்
右栏 辅助常闭触 头所处的图 区号
表示一对辅 表示3对主 助常开触头 表示2对辅 触头均在图 在图区8，另 助常闭触头 区2 未用 一对常开触 头在图区10
⒊照明信号电路分析
控制变压器TC 的二次侧分别输出 24V和6V 电压 , 作为车床低压照明和信 号指示灯的电源，分别由FU3 和 FU4 作为短路保护。
CA6140型卧式车床电气原理图
CA6140型卧式车床电气原理图
打开SB，关上配电箱壁龛门
CA6140型卧式车床电气原理图
合上电源开关QF
继电器触头在电路图中位置的标记
左栏 右栏 常开触头所处的 常闭触头所处的 触头类型 图区号 图区号 举例 KA2 表示3对常开触 表示常闭触头未 4 头均在图区4 用 4 4 栏目
⒈主电路分析
共有三台电机： M1为主轴电动机、带动主轴旋转和刀架作 进给运动。 M2为冷却泵电动机，用以输送冷却（切削） 液。 M3为刀架快速移动电动机。
项目一 CA6140车床电气控制线路检修
一、CA6140型车床的结构及型号意义
车床能干什么？
车床是一种应用极为广泛的金属 切削机床，能够车削外圆、内圆、端 面、螺纹、切断及割槽等，并可以装 上钻头或铰刀进行钻孔和铰孔等加工 而成。
项目一 CA6140车床电气控制线路检修
一、CA6140型车床的结构及型号意义
二、CA6140车床的运动形式及控制要求 运动 运动 控制要求 种类 形式
CA6140型卧式车床主要部件的结构
CA6140型卧式车床主要部件的结构 1.1 CA6140型卧式车床的主轴箱
主轴箱的功用是支承主轴并传动主轴，并使其实现起动、 停止、变速和换向等。因此，主轴箱中通常包含有传动机构， 主轴部件，起动、停止以及换向装置，制动装置，操纵机构 和润滑装置等。
1.传动机构
图6.6是CA6140车床的主轴箱展开图。 在轴Ⅰ上采用卸荷式带轮，以消除皮带传动的径向力 对轴Ⅰ的影响，减少弯曲变形，提高传动的平稳性，减小 对主传动系统的影响。 传动齿轮和传动轴的连接有三种形式：固定、空套、 滑移。 主轴箱中的传动机构有定比传动机构和变比传动机构。 定比传动机构一般用来传递运动和动力，且采用齿轮传动。
6.6 CA6140
图 型 卧 式 车 床 主 轴 箱 展 开 图
2.主ห้องสมุดไป่ตู้及其轴承 主轴及其轴承是主轴箱最重要的部分。主轴前端可装卡 盘，用于夹持工件，并由其带动旋转。 卧式车床主轴多采用滚动轴承支承，一般为前后二点。
图6.7 CA6140型卧式车床主轴及其轴承
卧式车床的主轴是空心阶梯轴。其内孔用于通过长棒料 以及气动、液压等驱动装置（装在主轴后端）的传动杆，也 用于穿入钢棒卸下顶尖。主轴前端有精密的莫氏锥孔，供安 装顶尖或心轴之用。
图6.13 互锁机构的工作原理图。
3.过载保险装 置
过载保险装置的 作用是防止过载和发 生偶然事故时损坏机 床。卧式机床常用安 全离合器，其结构较 简单，且过载现象消 除后能自动恢复正常 工作。图6.14为 CA6140型卧式车床 溜板箱中采用的安全 离合器。
图6.14 安全离合器工作原理图
1.左半部 2.右半部 3.弹簧
图6.11 CA6140卧式车床进给箱结构图
CA6140普通车床的主要部件与56构
CA6140普通车床的主要部件与56构主抽箱是cA614()车床的重要组成邦分，共结构复杂，主要包抵土轴及变速机构，土轴箱的结构通过主轴箱展开团来学刁。
传动齿轮在展开图中合时并不面在—‘起，需用虚线连接。
cA6140 4t床主袖辆展开图AIJ网2—10所尔，它沿轴川、I、E、m(v)、w的轴线剖升。
1.主轴部件主轴部件是由主轴、主轴上齿轮、轴承等一系列零件组成。
主轴部件是主袖箱的主要部分，它应具有较高的回转精度、足够的刚度和良好的抗振性能。
(1)主轴结构碳刷，集电环cA6140车床主轴结构为一空心阶梯轴。
前端直径大，后端直径小，内孔直径为48瓜m。
主轴采用中空件．主要是为了加工时通过长棒料或采用气动、液压、电气等夹紧装置时穿过驱动装置。
同时中空的结构还可减轻主轴重量，提高主轴抗弯强度。
主轴前端有莫氏6号锥度的锥7L，用于安装前顶尖或心轴，锥面配合方便装卸，锥面摩擦力可靠，可宣接带动心轴或工件旋转。
主轴前端有短锥法兰型结构，它用于安装卡盘或拨盘。
这种结构与其他普通车床相比，具有安装可靠、连接强度高、定位精确等优点，所以这种结构目前在车床主轴中得到广泛应用。
(2)主轴的支承cA6No车床主轴的支承结构为径向三支承，袖向前端定位，如图3—11所示。
主轴轴承的选用对主轴回转精度及刚度有很大影响。
cA6140车床主轴前后文承采用NN30K型双列圆柱滚子轴承(旧型号为3182100轴承)，该型号轴承是机床主轴最常用的轴承，具有刚性好、承载能力大，旋转精度高，且内因较薄，内孔是锥度为1，12的锥孔，可通过相对主铀轴颈轴向移动来调整轴承间隙，可保证主轴有较高的旋转精度和刚度。
在主轴中间用Nu2型圆柱银子轴承作辅助支承，以提高主轴部件的支承刚度。
主轴前支承对主轴旋转精度的影响要比后支承大，因此，前轴承的精度要比后轴承高些。
在主袖前支承处采用双向报力角接触球轴承．用于承受向左和向右的轴向力。
由于承受釉向力的轴承配置在主轴前文承处，冈此称为前端定位。
CA6140车床结构的认识
CA6140车床结构的认识车床是一种通过切削去除工件上材料的机床，主要用于加工回转体。
其基本工作原理是将工件夹紧在主轴上，然后通过主轴带动刀架对工件进行切削。
车床的结构主要包括床身、主轴箱、刀架、尾座和进给系统等组成部分。
床身是车床的骨架，承载着整个车床的重量。
床身通常由铸铁制成，具有良好的刚性和稳定性。
床身的底座上安装有主轴箱和尾座。
主轴箱是车床的核心部件之一，包括主轴、主动和从动齿轮、主动和从动齿轮箱等。
主轴是车床的主要传动部件，通过电动机带动旋转。
主轴箱通过不同的齿轮组合实现不同速度的转动，以适应不同材料和加工要求。
主轴箱也包括传动离合器和制动器，用于实现主轴的正反转和停止。
刀架是用于刀具安装和切削的部件。
刀架通常由刀架座、刀片、进给机构和进给电机等组成。
刀架座可在展向和冲角上进行调整，以便于刀具位置的调整。
刀架上安装的刀片可以根据加工要求进行选择和更换。
尾座是用于支撑和固定工件的部件。
尾座通常由底座、移动座、活顶和进给机构等组成。
尾座的底座固定在床身上，移动座可根据工件的长度进行调整和移动，活顶则用于支撑工件的尾部。
进给系统用于控制车床的进给运动。
进给系统通常包括主进给和快速进给两种模式。
主进给通过进给螺杆和小车进行控制，用于实现精密加工。
快速进给通过液压或电机实现，用于加快工件的装夹和退刀。
除了以上主要组成部分，CA6140车床还包括切屑输送装置、冷却液系统、操作面板和电气控制系统等。
切屑输送装置用于清除切削过程中产生的切屑，以保持工作区清洁。
冷却液系统用于冷却刀具和工件，以提高切削效率和刀具寿命。
操作面板和电气控制系统用于控制车床的各种功能和参数。
总之，CA6140车床是一种结构复杂、功能齐全的金属加工设备。
通过了解其结构和工作原理，可以更好地理解和应用这一设备，实现高效、精密的金属加工。
任务一认识CA6140车床结构
任务一认识CA6140车床结构CA6140车床是一种通用的数控车床，主要用于加工轴类零件和孔类零件。
它具有稳定的结构和可靠的性能，是目前使用最广泛的车床之一CA6140车床的结构主要由床身、主轴箱、刀架、进给箱和电气控制系统等部分组成。
床身是车床的主体部分，由铸铁材料制成，具有很高的刚性和稳定性。
它的床身上面有两个导轨，用来支撑和引导刀架的移动。
床身的底部还设有箱体，用于储存润滑剂和冷却液。
主轴箱位于床身的一端，内部安装有主轴和变速器。
主轴通过马达驱动，可以实现高速旋转，并提供加工材料的动力。
变速器可以调整主轴的转速，以适应不同的加工要求。
刀架是用来安装切削刀具的部分，可以在床身的导轨上移动。
它分为横向刀架和纵向刀架，可以通过手动或数控系统控制移动。
刀架上还可以安装多个刀具，可以同时进行多道加工操作。
进给箱是车床的进给部分，用于控制工件的进给速度和加工深度。
通过电机驱动，可以实现工件在水平和垂直方向上的进给。
进给箱还可以根据加工要求调整进给速度和加工深度。
电气控制系统是车床的控制中心，用于控制车床的各项功能和参数。
它包括数控系统、伺服控制器和电器元件等。
数控系统可以编程控制车床的运动和加工过程，实现自动化生产。
伺服控制器可以实现精确的位置控制，提高加工精度。
电器元件是车床电气系统的重要组成部分，用于保证车床的正常运行和安全性能。
总之，CA6140车床具有稳定的结构和可靠的性能，在机械加工领域得到了广泛应用。
它的床身、主轴箱、刀架、进给箱和电气控制系统等部分相互配合，可以实现精密的加工操作。
同时，CA6140车床还具有较高的可定制性和易操作性，可以根据不同的加工需求进行调整和设置。
CA6140车床结构解析
CA6140车床结构解析
CA6140车床的主要结构部件包括机床主体、滑板、主轴箱和进给箱等。
其中，机床主体是整个车床的基础部分，用于安装和支撑各个部件。
滑板是它的核心组成部分，具有纵向滑动和横向滑动的功能，通过其运动
可以实现工件的切削加工。
CA6140车床的滑板包括上滑板和下滑板。
上滑板可以在主轴箱和工
件的切削轴线之间进行纵向滑动，用于实现工件的纵向进给和回程。
下滑
板位于主轴箱的下方，可以在主轴箱和机床主体之间进行横向滑动，用于
实现工件的横向进给和退刀。
主轴箱是CA6140车床的关键部件，包括主轴和主轴驱动装置。
主轴
是车床的主要传动部件，用于实现工件的旋转运动。
主轴驱动装置包括主
电动机和变速箱，通过主电动机驱动主轴旋转，并通过变速箱实现不同转
速的调节。
进给箱是用于实现工件的进给运动的部件，包括进给电机和进给箱体。
进给电机通过其驱动装置驱动连杆杆与滑板相连接，实现工件的进给和回程。
进给箱体内部设有齿轮和液压装置，用于实现滑板的纵向和横向进给
速度的调节。
CA6140车床的工作原理是：通过主轴旋转，将工件固定在主轴上，
并通过滑板的滑动运动和刀具的切削力，实现工件的切削加工。
滑板可以
实现纵向和横向的进给运动，刀架可以实现刀具的进给和退刀，从而实现
不同形状和尺寸的工件加工。
总之，CA6140车床的结构包括机床主体、滑板、主轴箱和进给箱等部件。
它通过不同部件的运动，实现工件的切削加工。
依靠其稳定的性能和高效的生产能力，CA6140车床在机械加工行业中得到广泛应用。
CA6140车床结构解读
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构，可 以把主轴传递的动力传给光杠或丝杠得到各 种不同的转速。
①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种
传动比。
②变换左右螺纹传动组
当z33在左位时，
当轴X上的z33在
右位时运动从轴 Ⅸ直接传到轴Ⅹ， 用来加工右旋螺 纹；
运动从轴Ⅸ经轴Ⅺ 传到轴Ⅹ，传动比 不变，只改变了轴 Ⅹ的旋转方向，用 来加工左旋螺纹。
作纵向移动
溜板箱
变换箱外手柄位置，在光杠或丝杠 的传动下，可使车刀按要求方向作 进给运动
5.尾座
用来安装顶尖、支顶较长工件，它还可 以安装其它切削刀具，如钻头、绞刀等
6.床身和导轨
用来支持和安装车床的各个部件。床身 上面有两条精确的导轨，床鞍和尾座可 沿着导轨移动。
7.车床附件
中心架和跟刀架，车削较长工件时， 起支撑作用。
②卡盘用来夹持工件，带动工件一起旋转。
③主轴结构（如图）
CA6140车床主轴是一个空心的阶梯轴。 其内孔可用来通过棒料，拆卸顶尖，安装夹紧装 置的杆件。 主轴前端有精密的莫氏锥孔，供安装顶尖或心轴
之用。主轴前端安装卡盘、拨盘或其它夹具。
CA6140型车床主轴结构 1-主轴 ; 2、9-锁紧螺母; 3-双列短圆柱滚子轴承; 4、 6-套筒; 5、10-锁紧盘; 7-推力球轴承; 8-角接触 球轴承;
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
（2）丝杠 用来车削螺纹。 （3）光杠 用来传动动力，带动床鞍、中滑板， 使车刀作纵向或横向的进给运动。
ca6140型卧式车床
ca6140型卧式车床CA6140型卧式车床是一种常用于金属加工行业的机械设备。
它是一种放置在水平位置的车床，具有固定的工作台和移动的刀架。
CA6140型卧式车床因其结构简单、操作方便、加工精度高而受到广泛应用。
本文将对CA6140型卧式车床的结构特点、主要技术参数及适用范围进行详细介绍。
一、结构特点1. 主轴箱体：CA6140型卧式车床的主轴箱体由高强度铸铁材料制成，具有良好的刚性和抗震性能。
主轴箱体内安装有主轴和主轴传动装置，并配备有润滑系统，可为主轴提供充足的润滑和冷却。
2. 工作台：CA6140型卧式车床的工作台由铸铁材料制成，具有高硬度和耐磨性。
工作台上有一组T型槽，方便夹紧和固定工件。
工作台可在水平方向上移动，以便于定位和加工工件。
3. 刀架：CA6140型卧式车床的刀架采用箱式结构，并通过滚轮和导轨进行导向。
刀架上装有刀架座和刀架螺杆，可用于固定和调节切削工具。
刀架具有后退和前进功能，可实现各种形状的切削操作。
4. 主轴驱动系统：CA6140型卧式车床采用变频电机作为主轴驱动装置。
变频电机具有调速范围广、启动稳定的特点，可根据加工工件的要求进行无级调速。
主轴与变频电机通过皮带传动连接，具有较高的传动效率和工作稳定性。
5. 润滑系统：CA6140型卧式车床配备有循环润滑系统，可以为各个摩擦部位提供充足的润滑剂。
润滑系统由油泵、油箱和润滑管路组成，可以实现自动或手动润滑，以确保机床的正常运行和寿命。
二、主要技术参数1. 最大加工直径：400mm2. 最大加工长度：1000mm3. 主轴转速范围：30-1500转/分钟4. 主轴孔径：52mm5. 刀架移动速度：长数：0.1-2.5m/分钟，快速移动：4m/分钟6. 机床外形尺寸：长：2750mm，宽：1150mm，高：1450mm7. 机床总重量：约2500kg三、适用范围CA6140型卧式车床适用于各类小型和中型零部件的车削加工，特别适用于轮廓复杂、精度要求高的工件加工。
C6140车床详细介绍(课件)
所以m=1/DP英寸=25.4/DP毫米
螺距TDP=πm毫米=25.4π/DP毫米 M3、M5接合 M4脱开。 挂轮：64/100×100/97
2021/6/4
总结： 螺纹 小挂轮 蜗杆 大挂轮
路线 公制 M5接合 英制 M3、M5合9
（5）非标准螺纹与螺距较精确的螺纹。
路线：M3、M4、M5 接合。 挂轮： a/b×c/d
2）较大进给量（8种）
正常螺距、英制螺纹路线－－0.86～1.59毫米/转
3）细进给量（8种）
扩大螺距、公制路线－－0.028～0.054毫米/转
4）加大进给量（16种）
扩大螺距、英制路线－－1.71～6.33毫米/转
（3）横向进给量（64种）
fi横＝1/2fi纵
11
3、刀架的快速移动 目的：节省辅助时间。 路线：小电机－XXII轴－刀架。 超越离合器M8：避免运动干涉。 快速移动的换向：依靠M6、M7。 安全离合器M8：过载保险装置。
2021/6/4
26
主 轴 箱 展 开 图
2021/6/4
27
展 开 图 的 剖 切 面
2021/6/4
28
2021/6/4
6140主轴箱剖面图
29
主轴的轴承结构图
2021/6/4
30
车床主轴轴端的结构形式
2021/6/4
31
2021/6/4
其 他 形 式 的 车 床 主 轴 轴 端 结 构
四、机床的主要技术性能（规格）
五、机床的传动系统
表示机床全部运动传动关系的示意图，是一种原理性
图纸。
绘制传动系统图的几点规定：
1.按国标GB138-74规定符号绘制传动元件；
CA6140卧式车床解析
修整触头或更换相同 规格的接触器
阻值不等
检查 KH1 、 M1 及其之 间的连线并排除故障
阻值较小且相等 检查电动机机械部分， 查明故障并修复
引导问题：
根据下列故障现象分析故障原因并利用电压量法 精确查找故障点： 故障现象：按下SB2，KM不吸合，主轴电动机无法 启动。但按下SB3时，KA2得电吸合。
用电压测量法检修电路故障
故障现 象 按下 SB2， KM不 吸合， 按下 SB3时， KA2吸 合 按下SB2不放
测ቤተ መጻሕፍቲ ባይዱ线路及状态
5-6 110V
6-7 0
7-0 0
故障点
排除方法
SB1接触不 更换SB1或 良或接线 将脱落线 脱落 接好 SB2接触不 更换SB2或 良或接线 将脱落线 脱落 接好 KM线圈开 路或接线 脱落 更换线圈 或将脱落 线接好
2、主轴电动机控制线路的工作原理是怎样的？ 3、冷却泵电动机控制线路的工作原理是怎样的？
4、刀架快速移动电动机控制线路的工作原理是怎样的？
5、照明和信号控制线路的工作原理是怎样的？
CA6140型卧式车床电气原理图
CA6140型卧式车床电气原理图
打开SB
CA6140型卧式车床电气原理图
合上电源开关QF
0
110V
0
0
0
110V
CA6140型卧式车床电气原理图
按下SB2
CA6140型卧式车床电气原理图
按下SB1,停
CA6140型卧式车床电气原理图
在M1运行时，按下SA2
CA6140型卧式车床电气原理图
在M1、M2不停转的情况下，按下SB3
CA6140型卧式车床电气原理图
按下SA1
CA6140车床结构
CA6140车床结构首先，床身是车床的主体部分，通常由铁碳合金材料制成，具有良好的刚性和稳定性。
床身上有长长的导轨，以保证刀架和尾座的滑动平稳。
此外，床身上还有用于固定工件和刀具的工作台。
其次，主轴箱是车床的重要组成部分，主要包括主轴、主轴箱壳体、主马达和主传动装置等。
主轴可实现回转动作，并通过主动器将动力传递给车床刀具，完成车削工作。
主轴箱壳体用于保护主轴和主传动装置，同时还具有冷却和润滑功能。
刀架是控制载刀器具的部件，并将刀具驱动起来进行切削。
CA6140车床通常采用平刀架的设计，刀架可沿主轴箱水平方向移动，以调整切削位置。
刀架也可沿床身纵向移动，使得刀具可以在工件上进行加工。
刀架上设有进给马达和进给装置，以控制切削的进给速度和进给量。
进给箱是车床的控制部分，用于对切削加工过程进行控制。
进给箱包括进给马达、进给蜗轮蜗杆装置、进给传动系统等。
进给马达提供动力，驱动进给蜗轮蜗杆装置，进而控制刀具的进给速度和进给量。
除了以上主要部件外，CA6140车床还包括尾座、润滑系统、冷却系统、电气控制系统等。
尾座是用于支撑工件的部件，通常可根据工件的长度进行调节。
润滑系统和冷却系统用于对车床进行润滑和冷却，以防止工作过程中的热变形和损伤。
电气控制系统用于对车床的各个部分进行控制和调节，以实现自动化的操作。
总体而言，CA6140车床具有严密的结构和稳定的性能，可以满足大规模零件的车削加工需求。
通过床身、主轴箱、刀架和进给箱等部分的合理组合，车床能够实现精确的切削加工，并能够适应不同尺寸和形状的工件需求。
同时，车床还具有较高的自动化水平和操作便捷性，能够大大提高工作效率和加工质量。
ca6140普通车床参数及结构特点【全面解析】
ca6140普通车床参数及结构特点【全⾯解析】ca6140普通车床参数及结构特点【全⾯解析】内容来源⽹络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加⼯中⼼、车铣磨钻床、线切割、数控⼑具⼯具、⼯业机器⼈、⾮标⾃动化、数字化⽆⼈⼯⼚、精密测量、3D打印、激光切割、钣⾦冲压折弯、精密零件加⼯等展⽰，就在深圳机械展.⼀、CA6140普通车床传动系统分析与结构组成分析1.性能简介CA6140 型普通车床是普通精度级的万能机床,它适⽤于加⼯各种轴类,套筒类和盘类零件上的内外回转表⾯,以及车削端⾯。
它还能加⼯各种常⽤的公制、英制、模数制和径节制螺纹,以及作钻孔、扩孔、铰孔、滚花等⼯作。
其加⼯范围较⼴,由于它的结构复杂,⽽且⾃动化程度低,所以适⽤于单件⼩批⽣产及修配车间。
2.主要部件图1 CA6140普通车床的结构1.主轴箱(床头箱) 它固定在床⾝的左端。
在主轴箱中装有主轴,以及使主轴变速和变向的传动齿轮,通过卡盘等夹具装夹⼯件,使主轴带动⼯件按需要的转速旋转,实现主运动。
2.⼑架它装在⼑架导轨上,并可沿⼑架导轨作纵向移动,⼑架部件由床鞍(⼤拖板)、横拖板、⼩拖板和四⽅⼑架等组成。
⼑架部件是⽤于装夹车⼑,并使车⼑作纵向、横向和斜向的运动。
3.尾架它装在床⾝右端,可沿尾架导轨作纵向位置的调整,尾架的功能1.是⽤后顶尖⽀承⼯件, 还可安装钻头,铰⼑等孔加⼯⼯具,以进⾏孔加⼯,尾架作适当调整,以实现加⼯长锥形的⼯件。
4.进给箱它位于床⾝的左前侧,进给箱中装有进给运动的变速装置及操纵机构,其功能是改变被加⼯螺纹的螺距或机动进给时的进给量。
它⽤来传递进给运动，改变进给箱的⼿柄位置，可得到不同的进给速度，进给箱的运动通过光杠或丝杠传出。
5.溜板箱它位于床⾝前侧和⼑袈部件相连接,它的功能是把进给箱的运动(光杠或丝杠的旋转运动)传递给绐⼑架,使⼑架实现纵向进给、横纵向进给、快速移动或车螺纹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主轴传动路线图
②传动路线
• 从主轴至进给箱中轴ⅩⅦ的一段传动路线与螺纹传动链公用。
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
2.车削螺纹运动传动链的传动路线表达式
3.纵向、横向进给量的计算
CA6140型卧式车床纵向机动进给量有64种,并由4种类型的传 动路线来获得。 纵向常用进给量 纵向常用进给量共有40种,由常用螺距螺纹 的米制传动路线获得32种,英制传动路线获得8种。 横向进给量 按纵向进给量相同的传动路线与计算方法也
CA6140车床外形图 1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
内装有主轴实现主运动，主轴 端部有三爪或四爪卡盘以夹持 主ቤተ መጻሕፍቲ ባይዱ箱1： 工件
三箱
车 床 结 构
作用是变换进给量，并把运动 进给箱10：
传给溜板箱
带动刀架实现纵向、横向进 溜板箱8：给，快速移动或车螺纹
刀架2：装四组刀具，按需要手动转位使用
尾座3： 支持工件或安装钻头等孔加工刀具 如图
部件都安装在床身上，以保持部件 床身4： 间相互位置精度。
2.CA6140型车床传动系统图
电 机
皮带
传动路线简图2
1.主轴箱部分
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置， 可以使主轴得到各种不同的转速。（如下图）
可获得64级横向进给量。
4.刀架的快速移动传动链
溜板箱内装有250W、2800 r/min的快速移动电动机,
当接通纵向或横向机动进给时,起动快速电动机,通过 齿轮副 使轴ⅩⅩ快速转动,运动经蜗轮蜗杆传动 副 沿工作进给相同的传动路线实现刀架的纵向或 横向快速移动。
谢谢！
一、概述
• 车床：车床是主要用车刀对旋转的工件进 行车削加工的机床。在车床上还可用钻头、 扩孔钻、铰刀、丝锥、板牙和滚花工具等 进行相应的加工。
卧式车床的典型加工工序
二、CA6140型车床
1.CA6140车床基本结构
CA6140型卧式车床属通用的中型车床。 其外型及组成部件如图所示。其主要组成部 件可概括为“三箱刀架尾座床身”。
