液压密封基础知识及油缸设计
液压油缸的结构及工作原理
液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。
在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。
此篇文章将详细介绍液压油缸的结构与工作原理。
一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。
1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。
缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。
2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。
在缸盖上还配有进口和出口，用于液体的顺序进入和排出。
3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。
活塞与杆连接，使其能够与缸体内的液体进行压力交换。
活塞杆可以分为单向杆、双向杆、中空杆等多个种类。
4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。
密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。
5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。
杆的材料通常采用高强度合金钢或不锈钢等材料。
二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。
液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。
具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。
当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。
在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。
在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

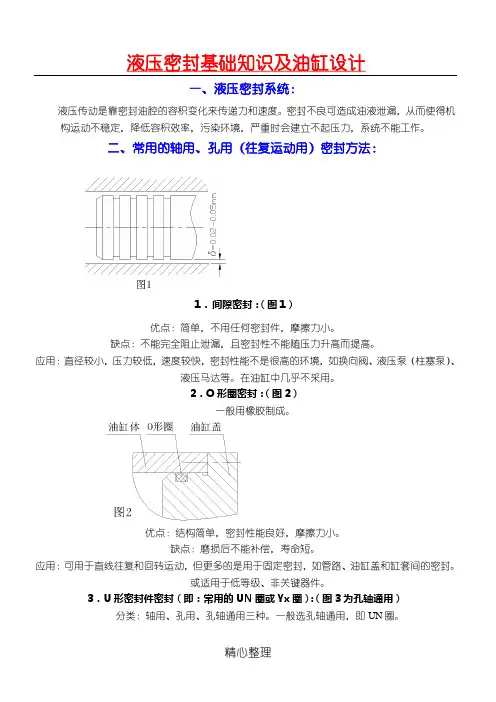

液压密封基础知识及油缸设计
液压密封基础知识及油缸设计一、液压密封系统：液压传动是靠密封油腔的容积变化来传递力和速度。
密封不良可造成油液泄漏，从而使得机构运动不稳定，降低容积效率，污染环境，严重时会建立不起压力，系统不能工作。
二、常用的轴用、孔用（往复运动用）密封方法：应用：、优点：结构简单，密封性能良好，摩擦力小。
缺点：磨损后不能补偿，寿命短。
应用：可用于直线往复和回转运动，但更多的是用于固定密封，如管路、油缸盖和缸套间的密封。
或适用于低等级、非关键器件。
3．U形密封件密封（即：常用的UN圈或Yx圈）：（图3为孔轴通用）分类：轴用、孔用、孔轴通用三种。
一般选孔轴通用，即UN圈。
特点：两侧唇口对称。
优点：结构简单，使用压力高（最高可达70Mpa）,密封性能良好，密封性能随压力升高而提高，并能自动补偿磨损量，摩擦力小，成本低，使用温度可达120℃，往复速度：≤15m/s，寿命长。
缺点：①对油缸的表面要求较高。
②安装较困难，特别是格来圈，需专用工装。
应用：相当广泛。
5．V形密封件密封：（图6）由压环、密封环、支撑环组成。
标准系列压力为10Mpa，重载系列持续工作压力可达63Mpa。
应用：⑴DAS三、往复运动用防尘密封件：1．无骨架防尘圈：（图9）特点：结构简单，安装方便，成本低，油缸工作环境较好情况下使用。
应用：应用相当广泛。
2.骨架式防尘圈：（图10）特点：结构简单，安装方便，成本低，油缸工作环境较差情况下使用。
应用：应用广泛。
3.双作用防尘圈：（图11）特点：结构简单，安装方便，并兼有密封功能，油缸工作环境较好情况下使用。
应用：应用广泛。
四、常见旋转油封：1.21、特点：该型式优点为成本低、室内经济缸常用。
一般用于小型折弯机、剪板机、注塑机等。
2、霞板形式（如图15）：3、UN4、重型、环境较恶劣、油缸受较大的径向力的密封型式（如汽车吊、挖掘机等，图17）：六、油缸设计问题1、材料：⑴缸体：低压缸——一般为碳钢，也可用铝合金、青铜、不锈钢。
液压缸的设计和计算
液压缸设计和计算液压缸的设计和计算液压缸的设计是整个液压系统设计中的一部分,它是在对整个系统进行了工况分析,编制了负载图,选定了工作压力之后进行的; 一、设计依据：1了解和掌握液压缸在机械上的用途和动作要求；2了解液压缸的工作条件；3了解外部负载情况；4了解液压缸的最大行程,运动速度或时间,安装空间所允许的外形尺寸以及缸本身的动作；5设计已知液压系统的液压缸,应了解液压系统中液压泵的工作压力和流量的大小、管路的通径和布置情况、各液压阀的控制情况;6了解有关国家标准、技术规范及参考资料;二、设计原则：1保证缸运动的出力、速度和行程；2保证刚没各零部件有足够的强度、刚度和耐用性；3保证以上两个条件的前提下,尽量减小缸的外形尺寸；4在保证刚性能的前提下,尽量减少零件数量,简化结构；5要尽量避免缸承受横向负载,活塞杆工作时最好承受拉力,以免产生纵向弯曲；6缸的安装形式和活塞杆头部与外部负载的连接形式要合理,尽量减小活塞杆伸出后的有效安装长度,增加缸的稳定性；三、设计步骤：1根据设计依据,初步确定设计档案,会同有关人员进行技术经济分析；2对缸进行受力分析,选择液压缸的类型和各部分结构形式；3确定液压缸的工作参数和结构尺寸；4结构强度、刚度的计算和校核；5根据运动速度、工作出力和活塞直径,确定泵的压力和流量；6审定全部设计计算资料,进行修改补充；7导向、密封、防尘、排气和缓冲等装置的设计；8绘制装配图、零件图、编写设计说明书;四、液压缸设计中应注意的问题液压缸的设计和使用正确与否,直接影响到它的性能和是否易于发生故障;所以,在设计液压缸时,必须注意以下几点:1、尽量使液压缸的活塞杆在受拉状态下承受最大负载,或在受压状态下具有良好的稳定性;2、考虑液压缸行程终了处的制动问题和液压缸的排气问题;3、正确确定液压缸的安装、固定方式;4、液压缸各部分的结构需根据推荐的结构形式和设计标准进行设计,尽可能做到结构简单、紧凑、加工、装配和维修方便;5、在保证能满足运动行程和负载力的条件下,应尽可能地缩小液压缸的轮廓尺寸;6、要保证密封可靠,防尘良好;五、计算液压缸的结构尺寸1、缸筒内径D 根据负载的大小来选定工作压力或往返运动速度比,求得液压缸的有效工作面积,从而得到缸筒内径D,再从GB2348-80标准中选取最近的标准值作为所设计的缸筒内径;液压缸的有效工作面积为…… 24D p F A π== 以无杆腔作工作腔时………… p FD π4=以有杆腔作工作腔时………… 24d p F D +=π 2、活塞杆外径d 通常先从满足速度或速度比的要求来选择,然后再校核其结构强度和稳定性;若速度比为v λ,则 vv Dd λλ1-= 也可根据活塞杆受力状况来确定:受拉力作用时,d =～; 受压力作用时,则有3、缸筒长度L 缸筒长度L 由最大工作行程长度加上各种结构需要来确定,即：l —— 活塞的最大工作行程；B —— 活塞宽度,一般为～1D ；A —— 活塞杆导向长度,取～D ；M —— 活塞杆密封长度,由密封方式定；C —— 其他长度; 注意：从制造工艺考虑,缸筒的长度最好不超过其内径的20倍;六、强度校核对液压缸的缸筒壁厚δ、活塞杆直径d和缸盖固定螺栓的直径,在高压系统中必须进行强度校核;1、缸筒壁厚校核δ 缸筒壁厚校核分薄壁和厚壁两种情况;当D/δ≥10时为薄壁,壁厚按下式进行校核：δ≥δδδ2[δ]当D/δ＜10时为厚壁,壁厚按下式进行校核：δ≥δ2(√[δ]+0.4δδ[δ]−1.3δδ−1)pt ——缸筒试验压力,随缸的额定压力的不同取不同的值D ——缸筒内径σ——缸筒材料许用应力2、活塞杆直径校核活塞杆的直径d按下式进行校核：3、液压缸盖固定螺栓直径校核液压缸盖固定螺栓直径按下式计算：F ——液压缸负载k ——螺纹拧紧系数～Z ——固定螺栓个数σ——螺栓材料许用应力七、液压缸稳定性校核活塞杆轴向受压时,其直径d一般不小于长度L的1/15;当L/d≥15时,须进行稳定性校核,应使活塞杆承受的力F不能超过使它保持稳定工作所允许的临界负载Fk ,以免发生纵向弯曲,破坏液压缸的正常工作;Fk 的值与活塞杆材料性质、截面形状、直径和长度以及缸的安装方式等因素有关,验算可按材料力学有关公式进行;• 当活塞杆细长比 21/ψψ>k r l 时,则• 当活塞杆细长比21/ψψ≤k r l 且120~2021=ψψl -- 安装长度,其值与安装方式有关；Ψ1 -- 柔性系数,对钢取Ψ1=85；Ψ2 -- 末端系数,由液压缸支承方式决定；E -- 活塞杆材料的弹性模量,对钢取E=× 1011Pa ；J -- 活塞杆横截面惯性矩；A -- 活塞杆横截面面积；f -- 由材料强度决定的实验数值,对钢取f=×108 N ／m2； α--系数,对钢取α=1/5000;rk --活塞杆横截面的最小回转半径；八、缓冲计算液压缸的缓冲计算主要是估计缓冲时缸中出现的最大冲击压力,以便用来校核缸筒强度、制动距离是否符合要求;液压缸在缓冲时,缓冲腔内产生的液压能E 1和工作部件产生的机械能E 2分别为：当E 1=E 2时,工作部件的机械能全部被缓冲腔液体所吸收,则有九、油缸的试验1.油缸试验压力,低于16MPa乘以工作压力的,高于16乘以工作压力的;2.最低启动压力：是指液压缸在无负载状态下的最低工作压力,它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；3.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度,它没有统一指标,承担不同工作的液压缸,对最低稳定速度要求也不相同;4.内部泄漏：液压缸内部泄漏会降低容积效率,加剧油液的温升,影响液压缸的定位精度,使液压缸不能准确地、稳定地停在缸的某一位置;。
液压缸设计规范范文
液压缸设计规范范文液压缸是一种常用的液压元件，广泛应用于各个工业领域。
设计规范对液压缸的设计和制造起着重要的指导作用。
下面将从设计原则、结构设计、制造和检测等方面介绍液压缸的设计规范。
设计原则：1.力学原则：液压缸的设计应满足机械强度和刚度的要求，以确保在工作条件下不发生变形和振动。
2.密封原则：液压缸的设计应采用可靠的密封结构，以确保液压缸的密封性能和工作寿命。
3.动力原则：液压缸的设计应满足给定的工作条件和要求，以保证液压缸具有足够的工作压力和速度。
4.可靠性原则：液压缸的设计应考虑到使用寿命、可靠性和安全性等因素，以确保液压缸的长期稳定工作。
结构设计：1.缸体设计：液压缸的缸体应具有充分的强度和刚度，以承受工作压力和荷载。
缸体的内腔应光滑且无明显凹凸坑洞，以减小液压缸内流体的泄露和阻力。
2.活塞设计：液压缸的活塞应具有充分的强度和密封性能。
活塞的直径和有效面积应根据工作条件进行合理选择，以满足要求的工作压力和运动速度。
3.密封设计：液压缸的密封系统应具有良好的密封性能和可靠性。
应选择适当的密封装置，如密封圈、密封垫等，以避免泄漏和污染。
4.支承设计：液压缸的支承结构应具有足够的强度和刚度，以承受工作荷载和防止不正常运动。
支承结构的设计应考虑到液压缸的安装和维护便利性。
制造要求：1.材料选择：液压缸的缸体和活塞等关键部件应选用高强度、高刚度和耐磨损的材料，经过热处理等工艺，以确保其机械性能和使用寿命。
2.加工工艺：液压缸的加工工艺应符合相关标准和规范，以确保关键尺寸和形位公差的精度和可靠性。
3.涂层处理：液压缸的关键部件可进行表面涂层处理，如镀铬、电镀等，以提高其耐磨性和耐腐蚀性。
4.装配工艺：液压缸的装配应严格遵循相关规范和要求，以确保各部件之间的配合精度和装配质量。
检测要求：1.尺寸检测：液压缸在制造过程中，应进行各关键尺寸和形位公差的检测，以确保液压缸的装配质量和性能。
2.密封性检测：液压缸的密封系统应进行密封性能的测试，以确保液压缸的密封效果及使用寿命。
液压油缸设计标准
液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。
缸体应采用高强度材料，如铸钢、合金钢或不锈钢。
对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。
2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。
活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。
此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。
3. 性能要求液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。
推力应足够大，以适应各种应用场景的需要。
速度应可调，以满足不同操作速度的要求。
精度应高，以实现精确的控制。
稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。
4. 安装和维护液压油缸的安装和维护应简单易行。
在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。
在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。
5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。
缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。
此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。
6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。
在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。
此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。
7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。
测试应包括性能测试、密封性测试、耐压测试等。
检验应包括外观检验、尺寸检验等。
只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。
8. 标记和文档液压油缸应有清晰的标记和完整的文档。
标记应包括产品名称、型号、规格、生产日期等基本信息。
文档应包括设计图纸、使用说明书、维护手册等。
这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。
液压缸设计计算实例
液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。
它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。
液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。
下面以液压缸在机械设备中的应用为例，进行设计计算。
液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。
为了方便选用标准化油缸，取油缸内径为0.35m。
根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。
液压缸的密封件设计和选择也是重要的一步。
常见的密封元件有油封、活塞密封圈和导向环等。
根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。
液压缸的工作压力计算也是必要的。
液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。
液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。
根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。
液压缸的材料和结构设计也需要考虑。
液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。
液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。
综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。
通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。
液压油缸的主要设计技术参数
液压油缸的主要设计技术参数液压油缸是一种将液压能转化为机械能的装置，广泛应用于各种工业设备和机械系统中。
它主要由活塞、油缸、活塞杆、密封件等组成。
设计液压油缸时需考虑诸多技术参数，以下是其中一些重要的参数和设计技术。
1.力量参数：液压油缸的力量参数是指油缸的额定工作压力和最大工作压力。
额定工作压力是指油缸可承受的标准工作压力，最大工作压力是指油缸在短时间内承受的最大压力。
2.动作方式：液压油缸的动作方式可分为单作用和双作用两种。
单作用油缸只能在一侧施加力量，复位需要外力或其他方式来实现；双作用油缸既可以在两侧施加力量，也可以通过外力和其他方式复位。
3.排量：液压油缸的排量是指油缸在单位时间内所能排出的工作油量。
排量大小直接影响油缸的工作速度和效率。
4.动作速度：液压油缸的动作速度是指油缸在工作过程中活塞移动的速度。
速度大小取决于油缸的排量和工作流量。
5.有效工作行程：液压油缸的有效工作行程是指活塞在油缸内可移动的距离，也即活塞杆的伸缩长度。
有效工作行程需要根据具体工作需要进行设计。
6.密封性能：液压油缸在工作过程中需要保持较好的密封性能，以防止液压油泄露，影响工作效果。
常用的密封件有活塞密封、油缸密封、活塞杆密封等。
7.轴向刚度和载荷特征：液压油缸的轴向刚度和载荷特征是指油缸在承受力量时的变形情况。
设计时需考虑油缸的承载能力和支撑结构的稳定性。
8.外部环境适应性：液压油缸在设计时还需考虑其外部环境适应性，包括耐腐蚀性、抗震性、抗冲击性等。
9.运行可靠性：设计液压油缸时需确保其运行可靠性，包括油缸的长寿命、稳定性和操作可靠性。
10.成本和效益：液压油缸的设计还需考虑成本和效益问题，以确保在满足需求的基础上，尽量降低成本和提高效益。
综上所述，液压油缸的设计技术参数包括力量参数、动作方式、排量、动作速度、有效工作行程、密封性能、轴向刚度和载荷特征、外部环境适应性、运行可靠性以及成本和效益等。
这些参数的合理设计和选择，对液压油缸的性能和工作效果至关重要。
液压油缸设计手册
液压油缸设计手册第一章：液压油缸概述1.1 液压油缸的定义和作用液压油缸是一种常用的液压执行元件，利用液压油在缸体中的压力变化，产生线性运动或者转动，用于实现各种机械装置的动作控制。
液压油缸广泛应用于冶金、石化、建筑、造船、机械制造等领域。
1.2 液压油缸的结构和工作原理液压油缸通常由缸体、活塞、密封件、进出油口、安装支架等组成。
其工作原理是通过控制油液的流入和流出，使得油缸内部产生一定的压力，从而驱动活塞做直线运动或旋转运动。
第二章：液压油缸设计原理2.1 液压油缸的选型原则在设计液压油缸时，应考虑载荷大小、工作环境、运动速度、活塞行程等因素，选择适合的型号和规格的液压油缸。
2.2 液压油缸的密封性能设计密封性是液压油缸的重要性能指标，设计时应考虑密封件的选择、布局和工作条件，以确保液压油缸的密封可靠性。
2.3 液压油缸的安全性设计在设计液压油缸时，应考虑其在工作过程中可能遇到的过载、压力变化、温度变化等情况，设计相应的安全保护装置和控制系统，以确保液压油缸的安全可靠运行。
第三章：液压油缸的结构设计3.1 缸体和活塞的材料选择液压油缸的缸体和活塞通常由优质碳素钢、合金钢或不锈钢制成，设计时需考虑材料的强度、刚性、耐磨性和耐腐蚀性等性能。
3.2 活塞杆的设计活塞杆是液压油缸的重要部件，设计时需考虑其长度、直径、表面硬度和表面光洁度等参数，以确保活塞杆的工作可靠性和寿命。
3.3 密封件的设计液压油缸的密封件包括活塞密封、杆密封、缸体密封等，设计时需选择适合的密封材料和结构，以确保液压油缸具有良好的密封性能。
第四章：液压油缸的应用和维护4.1 液压油缸的应用范围液压油缸广泛应用于各种工程机械、航空航天、船舶、起重装备、冶金设备等领域，可实现各种复杂机械动作的控制。
4.2 液压油缸的维护和保养液压油缸在使用过程中需要定期检查和维护，包括液压油的更换、密封件的检查、活塞杆的清洁和润滑等，以保证液压油缸的正常工作。
油缸(液压缸)设计指导书
液压缸设计指导书温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验一、设计目的油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。
具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。
因此，广泛应用于工业生产各部门。
其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。
它们所用的都是直线往复运动油缸，即推力油缸。
所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。
通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。
二、设计要求1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。
2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。
计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。
3、说明书要有插图，且插图要清晰、工整，并选取适当此例。
说明书的最后要附上草图。
4、绘制工作图应遵守机械制图的有关规定，符合国家标准。
5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。
三、设计任务设计任务由指导教师根据学生实际情况及所收集资料情况确定。
四、设计依据和设计步骤油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。
不同的机型和工作机构对油缸则有不同的工作要求。
因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容。
主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。
液压油缸设计手册
液压油缸设计手册摘要：1.液压油缸设计概述2.液压油缸的组成部分3.液压油缸的设计原则与方法4.液压油缸的性能参数5.液压油缸的应用领域6.液压油缸的选用与安装7.液压油缸的维护与故障排除8.液压油缸的设计案例分析正文：一、液压油缸设计概述液压油缸作为液压传动系统的重要组成部分，广泛应用于各种工程机械、自动化设备和工业领域。
液压油缸的设计涉及到力学、材料科学、热处理技术等多个方面，合理的設計可以提高液压油缸的使用寿命、工作效率和安全性。
二、液压油缸的组成部分液压油缸主要由缸体、活塞、密封装置、导向装置、驱动装置等组成。
各部分之间相互配合，完成液压油的吸入、压力传递、动作控制等功能。
三、液压油缸的设计原则与方法1.设计原则：液压油缸设计应满足使用要求，确保安全可靠，力求结构简单、紧凑，降低成本。
2.设计方法：根据液压油缸的使用条件，确定其主要尺寸、材料、密封形式等，进行结构设计，然后校核强度、刚度、稳定性等性能。
四、液压油缸的性能参数液压油缸的性能参数主要包括工作压力、行程、活塞面积、承载能力等。
设计时应根据实际工况，合理选择性能参数，使之满足使用要求。
五、液压油缸的应用领域液压油缸在工程机械、冶金设备、汽车制造、航空航天、船舶等领域有着广泛的应用。
不同领域的液压油缸有着不同的使用要求和技术特点。
六、液压油缸的选用与安装1.选用液压油缸时，应根据使用条件选择合适的结构形式、材料、密封形式等。
2.安装液压油缸时，要注意安装位置、方向、支撑结构等，确保液压油缸能正常工作。
七、液压油缸的维护与故障排除1.定期检查液压油缸的密封性能、油液质量、活塞运动情况等，及时更换密封件、添加油液。
2.遇到故障时，可通过外观检查、拆卸检查、试验等方法，找出故障原因，并进行排除。
八、液压油缸的设计案例分析通过对实际工程中的液压油缸设计案例进行分析，探讨液压油缸设计中应注意的问题，为液压油缸设计提供参考。
液压缸结构油缸设计资料
液压缸结构活塞密封活塞杆密封液压油缸的主要技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2. 进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.255.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧？好和合格还是有区别的。
二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式非标液压、机电、试验、工控设备开发研制。
液压缸无杆腔面积A=3.14*40*40/10000000 (平方米)=0.005024(平方米)泵的理论流量Q=排量*转速=32*1430/1000000 (立方米/分)=0.04576(立方米/分)液压缸运动速度约为V=0.95*Q/A=0.104 m/min所用时间约为T=缸的行程/速度=L/V=0.8/0.104=8 (秒)上面的计算是在系统正常工作状态时计算的,如果溢流阀的安全压力调得较低,负载过大,液压缸的速度就没有上面计算的大,时间T就会增大.楼主应把系统工作状态说得更清楚一些. 其实这是个很简单的问题:你先求出油缸的体积,会求吧,等于:4021238立方毫米;然后再求出泵的每分钟流量,需按实际计算,效率取92%(国家标准),得出流量为:32X1430X1000X92%=42099200立方毫米;两数一除就得出时间:0.0955分钟,也就是5.7秒,至于管道什么流速什么的东西根本不要考虑,影响比较少.油缸主要尺寸的确定方法1．油缸的主要尺寸油缸的主要尺寸包括：缸筒内径、活塞缸直径、缸筒长度以及缸筒壁厚等。
液压缸设计步骤和液压缸计算方法档
液压缸设计步骤和液压缸计算方法档液压缸（油缸）设计步骤：1.确定液压缸的工作参数：包括工作压力、负荷要求、行程长度、作用力、运动速度等。
这些参数可以根据设备的应用需求来确定。
2.选择液压缸的类型：有单作用和双作用两种，单作用液压缸只能在一个方向上产生推或拉力，而双作用液压缸可以在两个方向上产生推拉力。
3.计算活塞直径和活塞杆直径：活塞直径和活塞杆直径是根据负荷要求和工作压力来计算的。
一般来说，活塞直径越大，液压缸的承载能力越大，但也会增加摩擦阻力和油液消耗量。
4.确定液压缸筒体和活塞杆材料：根据工作环境的要求和负荷的性质选择合适的材料，一般常用的材料有铸铁、钢等。
5.完成液压缸内部部件的设计：包括密封件、液压缸密封结构、液压缸的阻尼装置等。
密封结构的设计需要考虑到液压缸的工作环境和工作温度。
6.进行液压缸的强度计算：计算液压缸各个部件的强度，包括活塞杆、筒体和密封结构等。
强度计算需要考虑到工作压力和作用力等参数。
7.进行液压缸的动态计算：根据液压缸的运动速度和所需的加速度等参数，进行液压缸的动态计算。
1.计算缸体容积：液压缸的容积可以通过下式计算得到：V=π/4*D^2*L其中，V为缸体容积，D为活塞直径，L为活塞行程长度。
2.计算活塞面积：根据活塞直径计算活塞面积，可以通过下式计算得到：A=π/4*D^2其中，A为活塞面积，D为活塞直径。
3.计算活塞杆面积：根据活塞杆直径计算活塞杆面积，可以通过下式计算得到：A'=π/4*D'^2其中，A'为活塞杆面积，D'为活塞杆直径。
4.计算推力：根据工作压力和活塞面积计算液压缸的推力，可以通过下式计算得到：F=P*A其中，F为液压缸的推力，P为工作压力，A为活塞面积。
5.计算液压缸的速度：液压缸的速度可以通过可控阀门来调节，一般使用油流量来计算液压缸的速度，可以通过下式计算得到：V=Q/A其中，V为液压缸的速度，Q为油流量，A为活塞面积。
液压油缸的设计内容和步骤
液压油缸的设计内容和步骤液压油缸是一种广泛应用于机械、工程和农业等领域的装置，通过利用液体的压力将机械能转化为液压能，并实现力的放大和方向的改变。
液压油缸的设计涉及多个主要内容和步骤，下面将详细介绍。
一、液压油缸设计前的准备工作1.确定应用环境：液压油缸的设计应该先明确所处的工作环境和工作条件，包括温度、湿度、压力要求等。
2.确定工作要求：确定液压油缸需要承受的最大负荷和所需的运动速度、力的输出方向等。
3.选择液压油缸类型：根据应用的具体要求，选择合适的液压油缸类型，例如单作用液压油缸、双作用液压油缸等。
二、液压油缸设计步骤1.计算负荷：根据液压油缸的工作要求，计算液压油缸所需承受的最大负荷。
这可以通过计算受力分析和力的分解来实现。
2.计算液压缸行程：液压油缸的行程是指活塞从一个极端位置到另一个极端位置的线性位移量。
根据工作要求，计算液压缸的行程。
3.计算活塞面积：液压油缸的活塞面积是指活塞所覆盖的面积。
根据负荷和压力要求，计算出活塞面积。
4.选择密封件：为保证液压缸的密封性，选择合适的密封件材料和形状，并按照密封性能计算具体尺寸。
5.计算液压油缸尺寸：根据活塞面积、行程和密封件尺寸，计算液压油缸的具体尺寸，包括外径、内径、长度等。
6.选择材料：根据工作环境和负荷要求，选择合适的液压油缸材料，例如铸铁、碳钢、不锈钢等。
7.设计活塞杆：液压油缸的活塞杆是负责传递力量的部分，根据需求选择合适的活塞杆材料和直径。
8.计算液压油缸的稳定性：通过计算液压油缸的稳定性，确定液压油缸的最小稳定直径，以确保其在工作过程中不会发生扭转。
9.计算液压油缸的工作压力：根据所需负荷和活塞面积，计算液压油缸所需的工作压力。
10.设计油缸壳体：根据液压油缸的尺寸、行程和工作压力，设计油缸的壳体结构，保证其足够强度和刚度。
11.进行液压油缸的组装：根据设计要求和步骤，对液压油缸的各个组成部分进行组装。
通过以上这些步骤，液压油缸的设计过程可以得以实现。
液压缸结构设计范文
液压缸结构设计范文
一、液压缸简介
液压缸是一种由活塞和缸套组成的液压油缸，它可以由液压油的压力产生较大的推力，用于改变或传送动力。
液压缸系统由液压驱动和液压控制组成。
液压驱动部分由电动机、液压泵、油缸、活塞和活塞杆组成，液压控制部分包括电磁阀、液压节流阀、启闭阀、按钮、指示灯和文字显示仪表等。
二、液压缸结构
液压缸由活塞和缸套组成。
活塞由活塞盖、活塞缘、活塞密封圈和活塞杆组成，活塞就是一个圆筒，外侧装有活塞缘，内侧装有密封环，上面装有活塞盖，顶端伸出变径活塞杆，将活塞和活塞杆固定在一起。
活塞的表面与缸内表面之间可以形成负压，从而起到密封的作用。
缸套的结构与活塞相似，但是缸套内表面不像活塞，它有多个孔，用于连接各种液压控制元件。
三、液压缸材料
液压缸的材料有很多种，它们的特性不同，所以在选择的时候需要考虑它们的用途。
常见的液压缸材料有铸铁、碳钢、镍钢、高温合金、不锈钢等。
（1）铸铁。
铸铁是一种普通材料，具有良好的抗压性能，适合制造大尺寸、重量较重的液压缸，但其韧性和抗磨性较差，不适用于液压泵的大功率或超高。
液压油缸设计手册
液压油缸设计手册摘要：1.液压油缸的概述2.液压油缸的设计原理3.液压油缸的主要部件4.液压油缸的设计步骤5.液压油缸的安装与维护6.液压油缸在我国的应用与发展正文：液压油缸是一种将液压能转换为机械能的机械装置，广泛应用于工程机械、汽车、飞机等行业。
本文将详细介绍液压油缸的设计原理、主要部件、设计步骤以及安装与维护。
一、液压油缸的概述液压油缸是将液压能转换为机械能的执行元件，主要由缸体、活塞、密封件、导向套等部件组成。
根据结构形式，液压油缸可分为单杆式和双杆式两种。
二、液压油缸的设计原理液压油缸的工作原理是利用液体在封闭的管道内传递压力，通过活塞上的密封件产生压力差，从而推动活塞产生位移。
液压油缸的设计需要考虑负载、速度、行程、安装空间等因素。
三、液压油缸的主要部件1.缸体：液压油缸的主体部分，承受油压和机械负荷。
2.活塞：在液压油作用下产生位移的部件。
3.密封件：防止液压油泄漏的部件，包括活塞环、缸筒环等。
4.导向套：引导活塞运动，防止活塞与缸体发生摩擦的部件。
5.缓冲装置：吸收液压冲击，保护液压油缸和设备的部件。
四、液压油缸的设计步骤1.确定液压油缸的工作压力、行程、安装方式等参数。
2.选择合适的缸体材料和尺寸。
3.设计活塞及密封件，确定其材料和尺寸。
4.设计导向套，确定其材料和尺寸。
5.设计缓冲装置，确定其类型和参数。
6.根据安装和使用条件，进行强度计算和校核。
7.绘制液压油缸的总装图、零件图和材料清单。
五、液压油缸的安装与维护1.安装前，应对液压油缸进行清洗和检查，确保无损坏和杂质。
2.安装时，应保证各部件的安装位置准确，避免安装误差。
3.使用过程中，应定期检查液压油缸的运行状况，及时更换损坏的密封件和缓冲装置。
4.维护时，应根据使用条件和厂家要求，进行定期保养。
六、液压油缸在我国的应用与发展液压油缸在我国工程机械、汽车、飞机等行业得到了广泛应用，推动了我国相关产业的发展。
随着科技的进步，液压油缸将朝着轻量化、高效率、低噪音、长寿命等方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压密封基础知识及油
缸设计
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
液压密封基础知识及油缸设计
一、液压密封系统：
液压传动是靠密封油腔的容积变化来传递力和速度。
密封不良可造成油液泄漏，从而使得机构运动不稳定，降低容积效率，污染环境，严重时会建立不起压力，系统不能工作。
二、常用的轴用、孔用（往复运动用）密封方法：
1．间隙密封：（图1）
优点：简单，不用任何密封件，摩擦力小。
缺点：不能完全阻止泄漏，且密封性不能随压力升高而提高。
应用：直径较小，压力较低，速度较快，密封性能不是很高的环境，如换向阀、液压泵（柱塞泵）、液压马达等。
在油缸中几乎不采用。
2．O形圈密封：（图2）
一般用橡胶制成。
优点：结构简单，密封性能良好，摩擦力小。
缺点：磨损后不能补偿，寿命短。
应用：可用于直线往复和回转运动，但更多的是用于固定密封，如管路、油缸盖和缸套间的密封。
或适用于低等级、非关键器件。
3．U形密封件密封（即：常用的UN圈或Yx圈）：（图3为孔轴通用）
分类：轴用、孔用、孔轴通用三种。
一般选孔轴通用，即UN圈。
特点：两侧唇口对称。
优点：结构简单，安装相当简单，使用压力较高（最高可达40Mpa）,密封性能良好，密封性能随压力升高而提高，并能自动补偿磨损量，摩擦力小，成本低，对油缸的表面要求也不高。
缺点：①密封圈质量容易材质影响，国产件一般寿命在1-2年。
进口件则寿命较长。
②使用温度一般＜100℃
③往复速度：≤0.5m/s
应用：相当广泛。
4．挤压式密封件密封（即：常见的格来圈及斯特封）：（图4）
①格来圈（图4）
②斯特封（图5）
优点：结构简单，使用压力高（最高可达70Mpa）,密封性能良好，密封性能随压力升高而提高，并能自动补偿磨损量，摩擦力小，成本低，使用温度可达120℃，往复速度：≤15m/s，寿命长。
缺点：①对油缸的表面要求较高。
②安装较困难，特别是格来圈，需专用工装。
应用：相当广泛。
5．V形密封件密封：（图6）
由压环、密封环、支撑环组成。
标准系列压力为10Mpa，重载系列持续工作压力可达63Mpa。
一般适用于大型液压油缸。
优点：耐压高（最高可达63Mpa）,密封性能良好，工作可靠。
缺点：摩擦阻力大，调整困难，对油缸要求较高，如活塞杆硬度一般都要求在HRc45以上。
应用：在高压系统中用得较广泛。
如我公司集装箱事业部所用的美国太平洋公司产的折弯机油缸。
6．其他常见密封件密封：
⑴ DAS孔用紧凑型组合密封圈密封（图7）
特点：活塞轴向尺寸短，安装方便，成本低。
应用：往复运动的活塞及液压缸，如推土机，挖掘机等。
⑵ SPGW活塞组合封密封（图8）
特点：低磨擦力和极好的耐磨性，并且耐液压冲击，可用
于负载变化大的场合。
应用：汽车吊、挖掘机等。
三、往复运动用防尘密封件：
1．无骨架防尘圈：（图9）
特点：结构简单，安装方便，成本低，油缸工作环境较好情况下使用。
应用：应用相当广泛。
2.骨架式防尘圈：（图10）
特点：结构简单，安装方便，成本低，油缸工作环境较差情况下使用。
应用：应用广泛。
3.
双作用防尘圈：（图11）
特点：结构简单，安装方便，并兼有密封功能，油缸工作环境较好情况下使用。
应用：应用广泛。
四、常见旋转油封：
一般用于各种旋转轴上，以密封各种润滑油、润滑脂、水及其他流体，如油泵、液压马达，又如辊轧机辊轧轴等。
工作压力：≤
旋转速度：≤14m/s
1.无骨架旋转油封：（图12）
2．骨架式旋转油封：（图13）
五、几种典型的油缸密封形式
1、孔轴全部用UN圈型式（，如图14）
特点：该型式优点为成本低、室内经济缸常用。
一般用于小型折弯机、剪板机、注塑机等。
2、霞板形式（如图15）：
孔用密封：格来圈
轴用密封：斯特封
特点：低摩擦力、运动速度高。
一般用快速压床、数控机床。
2001年九运世纪坛行走油缸采用的就是该密封形式（行走时，速度超过1m/s）
3、UN和霞板混合式（如图16）
4、重型、环境较恶劣、油缸受较大的径向力的密封型式（如汽车吊、挖掘机等，图17）：
六、油缸设计问题
1、 材料：
⑴ 缸体：低压缸——一般为碳钢，也可用铝合金、青铜、不锈钢。
中高压缸——碳钢，如20#、35#、45#无缝钢管等。
采用20#钢作缸体，在要求
较高时，特别在采用霞板密封件时要求渗碳处理，对45#钢缸体一般不能焊接。
⑵ 活塞：低压缸——铸铁、碳钢、铝合金、不锈钢均可
中高压缸——碳钢、铸钢、铸铁
⑶ 活塞杆：碳素结构钢，如45#、35#钢。
2、表面光洁度：
⑴ 缸体：且不得有明显纵横向刀纹，特别注意纵向（轴向）绝不能有刀
纹。
⑵ 活塞
杆：表面一般要求镀硬铬。
建筑机械用活塞杆，最低硬度为HRc60。
⑶ 槽内表面：一般为左右。
七、油缸设计尺寸配合问题：
1、 UN
圈
尺寸
P（Mpa）B P（Mpa）B <520～30
5～1030～40
10～20
尺寸
D < 100D1=D-1
D≥100D1=D-2
槽宽
h < 6HA=h+
h≥6HA=h+
HB=HA+档圈厚度
倒角
D < 16C=
D=16～30C=3
D=30～60C=4
D=60～120C=5
D=120～250C=
D=250～400C=8
槽宽
h < 6HA=h+
h≥6HA=h+
HB=HA+档圈厚度
尺寸
P（Mpa）B B1
<5d+d+
5～10d+d+
10～20d+d+
20～30 d+d+
30～40 d+d+
倒角C
D < 16C=
D=16～30C=3
D=30～60C=4
D=60～120C=5
D=120～250C=
D=250～400C=8
注：①压力≥21Mpa情况下，选UN圈时一般要求加挡圈。
② UN圈在压力较低、非长期使用时，为降低成本和方便安装，在D确定的情况
下，d尽量选大，h则选小。
3）导向环（图20）
2、霞板形式
1）轴用阶梯圈（斯特封）（图21）
活塞杆直径d B G
S
0～20MPa20～40MPa
20～36d+11～～40～180d+～～200～630d+21～～2）孔用方形圈（格来圈）
油缸直径D B G
S
0～10MPa10～20MPa20～40MPa
40～70D-11～～～80～125～～～140～320D-21～～～3、O形圈（GB1245-76）（图23）
O形圈断面直径B H A
+。
