烧结电除尘灰成份和粒度
简介除尘灰及价格
本文摘自再生资源回收-变宝网（）简介除尘灰及价格变宝网8月18日讯除尘灰可以分为烟气除尘灰和环境除尘灰，例如烧结机头高温烟气、高炉和转炉煤气系统的除尘，这类除尘灰是烟气除尘灰。
今天小编带大家去了解除尘灰的相关信息。
一、除尘灰的概括工业企业等排放的大气污染物经过布袋除尘器等除尘设备处理，大部分颗粒物废气经收集得到的飞灰，其成分与所收集的颗粒物气体有关，钢铁企业会产生大量除尘灰、氧化铁皮等等，一般都有很好的利用价值。
环境除尘是为减少环境粉尘污染所设置的，例如原料装卸、转运等岗位的除尘，这类除尘灰是环境除尘灰。
一般来说，环境除尘灰是在常温下聚集的，其介质粉尘性质无大变化，比较好利用，对生产基本无危害。
工艺除尘灰则是高温物化反应的产物，形成于高温之中，其理化性质发生变异，利用难度较大，对生产危害较大。
高炉煤气除尘全部采用了干法除尘，产生的一次除尘灰(重力除尘器)和二次除尘灰(煤气净化布袋除尘器)主要成分是铁和碳，全部返烧结作为烧结原料。
转炉煤气电除尘灰含铁量50%以上，一次除尘(设备:蒸发冷却器，作用:除尘、降温)灰(粒度较粗〕作为烧结原料，二次除尘(除尘设备:静电除尘器，作用:除尘降温)灰(粒度较细)一部分作为烧结原料回收利用，一部分作为竖炉球团原料回收利用。
作为球团原料配比控制在服以下对球团矿产质量指标影响不大。
电炉除尘灰含铁量利用冷压块技术部分回收利用。
长期以来大量除尘灰、泥在烧结循环利用，存在着许多问题。
一是除尘灰品种、数量多，成分复杂差异大，难以做到定量配料，造成烧结矿物化性能指标下降。
二是除尘灰、泥烧结性能差，钢铁企业多年来的生产经验。
烧结生产能力降低。
三是烟气除尘灰中K、Na、CLZn 等元素富集危害烧结炼铁生产，造成烧结台车糊蓖条，风机叶片挂泥，除尘器效率降低，烟尘污染加重，设备维护量加大，高炉因有害元素富集而影响顺行和寿命甚至造成事故也是不乏先例的.四是除尘灰、泥一直用敞车运输、落地，在装、卸现场及运输途中造成多次扬尘，污染环境。
烧结配用焦化除尘灰的研究与应用
烧结配用焦化除尘灰的研究与应用万义东，刘海军(河北邯郸钢铁集团西区炼铁厂河北邯郸056015)摘要：为了减少资源浪费，降低其对环境的影响，邯钢公司开展了烧结工序回收利用焦化除尘灰替代部分固体燃料的研究和应用。
此举实现了废弃物循环利用，在降低烧结固体燃料单耗的同时，烧结矿质量还有所改善，取得了较好的社会效益和经济效益。
关键词：焦化除尘灰；烧结固体燃耗；燃料破碎1 前言邯钢西区焦化厂生产的焦炭采取干熄焦冷却法，在干熄焦冷却过程中产生大量粉尘，经除尘器捕捉、收集，成为焦化除尘灰。
这种除尘灰粒度极细，<1mm比例在87％以上，其灰分较高(在28％左右)且发热值低、含硫高，若回收利用易增加焦炭成品灰分，故不适合焦化厂作为回配煤使用。
西区焦化厂每月产生除尘灰约4500t，2010年之前全部当作废弃物由附企公司无偿外排，这直接造成邯钢燃料损失约5万t／a。
为避免此部分损失，2010年初公司曾尝试将焦化除尘灰加到中速磨中和煤粉混合，一起喷入高炉。
但高炉使用2个月后发现，焦化除尘灰在炉内燃烧后易造成风口严重结焦，进而影响风口面积，造成炉况波动，调控困难。
故也不适宜在高炉回收利用。
2010年四季度，公司希望烧结工序能够回收利用焦化除尘灰，用以替代部分固体燃料，既实现废弃物循环利用，减少含碳资源浪费，同时降低烧结工序能耗和CO2排放量。
2 生产现状及分析焦化除尘灰能否用于烧结生产，对烧结矿质量和生产过程会产生怎样的影响？为此，西区炼铁厂就烧结使用焦化除尘灰的可行性进行了研究。
2．1 配用焦化除尘灰之前烧结固体燃料消耗烧结使用的粗焦粉是高炉入炉焦炭筛分后粒度不合格的筛下物，其预算价格只有800元／t，而外购无烟煤的预算价格为1100元／t，二者的价差在300元／t以上。
因此，烧结配用焦化除尘灰之前，所用固体燃料以粗焦粉为主，无烟煤为辅(粗焦粉供应不足时使用)，见表1。
2．2 配用焦化除尘灰之前固体燃料破碎粒度我厂要求烧结燃料破碎后粒度﹣3mm≥75％，平均粒度2．0mm左右。
烧结矿返矿增多的原因

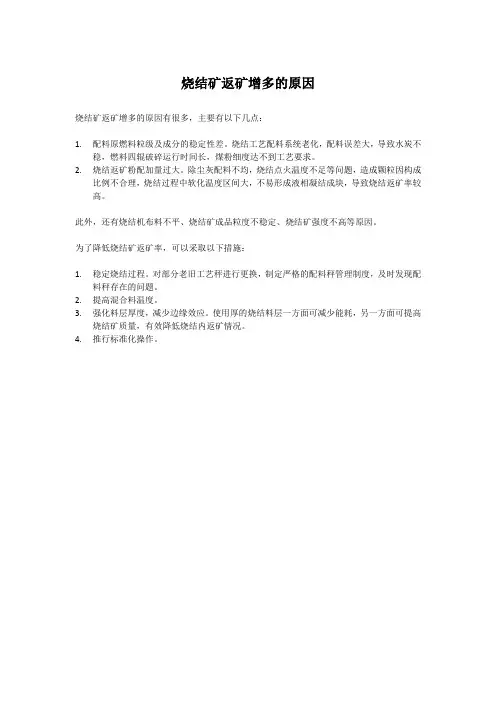

烧结矿返矿增多的原因
烧结矿返矿增多的原因有很多，主要有以下几点：
1.配料原燃料粒级及成分的稳定性差。
烧结工艺配料系统老化，配料误差大，导致水炭不
稳，燃料四辊破碎运行时间长，煤粉细度达不到工艺要求。
2.烧结返矿粉配加量过大。
除尘灰配料不均，烧结点火温度不足等问题，造成颗粒因构成
比例不合理，烧结过程中软化温度区间大，不易形成液相凝结成块，导致烧结返矿率较高。
此外，还有烧结机布料不平、烧结矿成品粒度不稳定、烧结矿强度不高等原因。
为了降低烧结矿返矿率，可以采取以下措施：
1.稳定烧结过程。
对部分老旧工艺秤进行更换，制定严格的配料秤管理制度，及时发现配
料秤存在的问题。
2.提高混合料温度。
3.强化料层厚度，减少边缘效应。
使用厚的烧结料层一方面可减少能耗，另一方面可提高
烧结矿质量，有效降低烧结内返矿情况。
4.推行标准化操作。
烧结生产工艺流程
烧结工艺1 含铁原料、熔剂和燃料1．1 含铁原料所用含铁原料有精矿、粉矿、除尘灰、轧钢皮等等。
各种含铁原料均在原料场内储存，用装载机输送到烧结系统配料室。
1．2 熔剂烧结机用熔剂为生石灰、石粉和白云石。
合格的生石灰用汽车运至烧结配料室，用压缩空气送至生石灰配料槽。
石粉及白云石用汽车运至烧结配料室料槽。
1．3 燃料1．3．1 固体燃料烧结用固体燃料为焦粉及无烟煤，由汽车运入烧结厂区，于燃料准备间储存和破碎，破碎后粒度3～0mm占80%的合格燃料经转运送至配料室。
1．3．2 气体燃料烧结点火使用热值为3349～4187KJ/m3的高炉煤气2、工艺流程及车间组成烧结机系统工艺流程见图2-1。
烧结机系统工艺车间有：燃料准备间、配料室、一次混合、二次混合、烧结室、带冷机、筛分室、成品矿槽、主抽风机室、主电除尘器、水泵房、转运站及通廊运输系统等。
2．1 燃料准备间烧结生产用燃料为焦粉及无烟煤，入厂粒度40～0mm，由汽车运入厂区，于燃料准备间储存，燃料破碎为2台Φ900×700四辊破碎机。
燃料直接通过大倾角皮带机输入燃料矿仓，先通过滚筛筛除大块粒度燃料，再通过仓下皮带送入四辊破碎机进行细破。
燃料经破碎后，3～0mm部分占80%以上，经皮带转运送至配料室燃料槽。
2．2 配料室配料室按单列式布置，配料槽内各种原料的贮存时间都在4h以上，满足工艺生产对贮存时间的要求。
原矿采用自卸汽车或装载机向各配料槽给料。
燃料、冷返矿采用固定可逆胶带机向燃料、冷返矿配料槽给料。
熔剂采用汽车运到配料槽。
含铁料、石粉、白云石、返矿采用振动漏斗、圆盘给料机、皮带秤作为给料和配料设备，圆盘给料机变频调速；燃料采用振动漏斗、皮带秤作为给料和配料设备，皮带秤变频调速；生石灰采用细灰闸门、回转给料机、螺旋电子秤、生石灰配消器作为给料、配料和消化设备，回转给料机变频调速。
各种物料可按配料比例定量给出所要求的物料，实现自动配料。
2．3 一次混合设置1台Φ3×9m圆筒混合机，安装角度2°，混合时间为2.19min，填充率为8.99%。
除尘灰利用价值

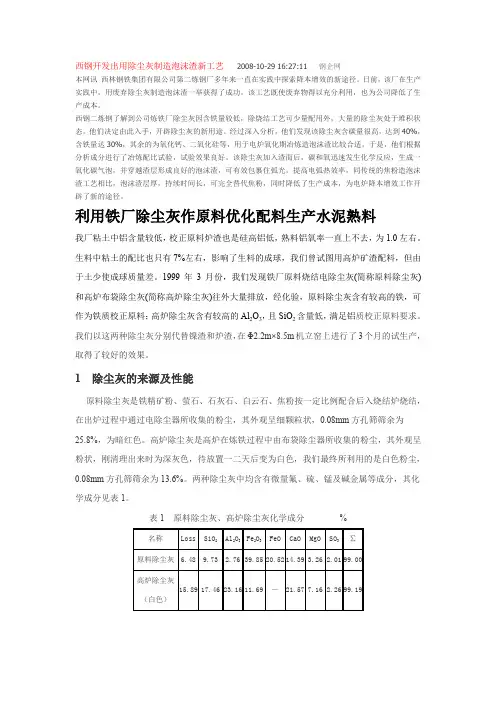

西钢开发出用除尘灰制造泡沫渣新工艺2008-10-29 16:27:11 钢企网本网讯西林钢铁集团有限公司第二炼钢厂多年来一直在实践中探索降本增效的新途径。
日前，该厂在生产实践中，用废弃除尘灰制造泡沫渣一举获得了成功。
该工艺既使废弃物得以充分利用，也为公司降低了生产成本。
西钢二炼钢了解到公司炼铁厂除尘灰因含铁量较低，除烧结工艺可少量配用外，大量的除尘灰处于堆积状态。
他们决定由此入手，开辟除尘灰的新用途。
经过深入分析，他们发现该除尘灰含碳量很高，达到40%，含铁量达30%，其余的为氧化钙、二氧化硅等，用于电炉氧化期冶炼造泡沫渣比较合适。
于是，他们根据分析成分进行了冶炼配比试验，试验效果良好。
该除尘灰加入渣面后，碳和氧迅速发生化学反应，生成一氧化碳气泡，并穿越渣层形成良好的泡沫渣，可有效包裹住弧光，提高电弧热效率，同传统的焦粉造泡沫渣工艺相比，泡沫渣层厚，持续时间长，可完全替代焦粉，同时降低了生产成本，为电炉降本增效工作开辟了新的途径。
利用铁厂除尘灰作原料优化配料生产水泥熟料我厂粘土中铝含量较低，校正原料炉渣也是硅高铝低，熟料铝氧率一直上不去，为1.0左右。
生料中粘土的配比也只有7%左右，影响了生料的成球，我们曾试图用高炉矿渣配料，但由于土少使成球质量差。
1999年3月份，我们发现铁厂原料烧结电除尘灰(简称原料除尘灰)和高炉布袋除尘灰(简称高炉除尘灰)往外大量排放，经化验，原料除尘灰含有较高的铁，可作为铁质校正原料；高炉除尘灰含有较高的Al2O3，且SiO2含量低，满足铝质校正原料要求。
我们以这两种除尘灰分别代替镍渣和炉渣，在Φ2.2m×8.5m机立窑上进行了3个月的试生产，取得了较好的效果。
1除尘灰的来源及性能原料除尘灰是铁精矿粉、萤石、石灰石、白云石、焦粉按一定比例配合后入烧结炉烧结，在出炉过程中通过电除尘器所收集的粉尘，其外观呈细颗粒状，0.08mm方孔筛筛余为25.8%，为暗红色。
除尘灰利用价值

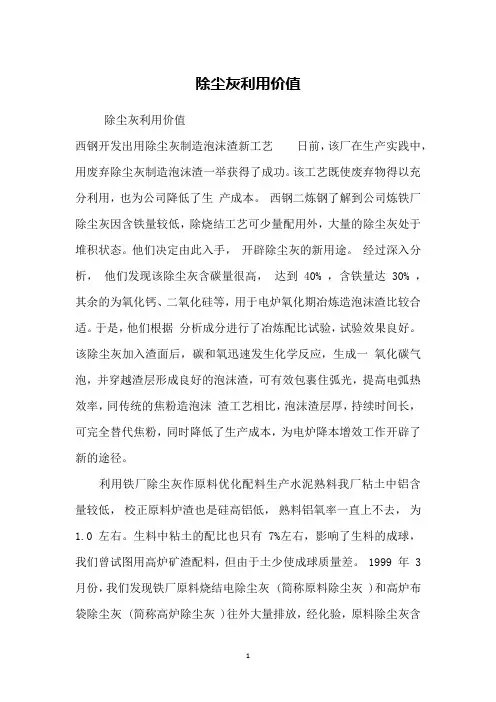

除尘灰利用价值除尘灰利用价值西钢开发出用除尘灰制造泡沫渣新工艺日前，该厂在生产实践中，用废弃除尘灰制造泡沫渣一举获得了成功。
该工艺既使废弃物得以充分利用，也为公司降低了生产成本。
西钢二炼钢了解到公司炼铁厂除尘灰因含铁量较低，除烧结工艺可少量配用外，大量的除尘灰处于堆积状态。
他们决定由此入手，开辟除尘灰的新用途。
经过深入分析，他们发现该除尘灰含碳量很高，达到 40% ，含铁量达 30% ，其余的为氧化钙、二氧化硅等，用于电炉氧化期冶炼造泡沫渣比较合适。
于是，他们根据分析成分进行了冶炼配比试验，试验效果良好。
该除尘灰加入渣面后，碳和氧迅速发生化学反应，生成一氧化碳气泡，并穿越渣层形成良好的泡沫渣，可有效包裹住弧光，提高电弧热效率，同传统的焦粉造泡沫渣工艺相比，泡沫渣层厚，持续时间长，可完全替代焦粉，同时降低了生产成本，为电炉降本增效工作开辟了新的途径。
利用铁厂除尘灰作原料优化配料生产水泥熟料我厂粘土中铝含量较低，校正原料炉渣也是硅高铝低，熟料铝氧率一直上不去，为1.0 左右。
生料中粘土的配比也只有 7%左右，影响了生料的成球，我们曾试图用高炉矿渣配料，但由于土少使成球质量差。
1999 年 3 月份，我们发现铁厂原料烧结电除尘灰 (简称原料除尘灰 )和高炉布袋除尘灰 (简称高炉除尘灰 )往外大量排放，经化验，原料除尘灰含有较高的铁，可作为铁质校正原料；高炉除尘灰含有较高的 Al2O3，且 SiO2含量低，满足铝质校正原料要求。
我们以这两种除尘灰分别代替镍渣和炉渣，在Φ2.2m×8.5m机立窑上进行了 3个月的试生产，取得了较好的效果。
1 除尘灰的来源及性能原料除尘灰是铁精矿粉、萤石、石灰石、白云石、焦粉按一定比例配合后入烧结炉烧结，在出炉过程中通过电除尘器所收集的粉尘，其外观呈细颗粒状， 0.08mm 方孔筛筛余为25.8%，为暗红色。
高炉除尘灰是高炉在炼铁过程中由布袋除尘器所收集的粉尘，其外观呈粉状，刚清理出来时为深灰色，待放置一二天后变为白色，我们最终所利用的是白色粉尘，0.08mm 方孔筛筛余为 13.6%。
烧结机头电除尘灰简介
烧结机头电除尘灰烧结机头电除尘灰（以下简称烧结灰）是铁矿石烧结过程中，通过烧结机头烟气电除尘器所扑集的粉尘，其铁、钾、铅、碳含量较高，主要化学成分为Fe2O3、Fe3O4、CaO、C、SiO2、KCl、NaCl、PbCl2等，烧结电除尘灰产量约占烧结矿产量的2%~4%，全国每年由此所产生的除尘灰高达1500万吨左右。
烧结机头电除尘器所扑集的粉尘中Cl、K、Na、S、F、Pb等化合物的平均组成占到了除尘灰总量的48％，其中K、Pb的平均含量（以K2O和PbO计）分别达到6％~10%和4％~6％左右，总铁TFe平均含量达到33%以上，碳平均含量在6％~9%左右，粉尘平均粒度约35μm~40μm。
国内外研究现状：（1）首钢在迁钢循环经济工业园区规划设计中，设计了三条含铁尘泥加工处理的工艺路线，即：“多种尘泥均质化造粒回用烧结工艺”、“OG泥与氧化铁皮造块回用转炉造渣工艺”和“高含锌与高含钾、钠的尘泥脱锌、脱钾、脱钠工艺”.（2）宝钢、武钢、鞍钢、湘钢、邯钢等单位相继开发了“浮选－磁选”或“重选－磁选－浮选”联合流程从瓦斯泥中回收利用金属铁的工艺。
（3）韶钢成功开发了“火法富集－湿法处理”回收利用瓦斯泥中氧化锌的无害化工艺，并建立了一套完整的活性氧化锌生产线。
（4）柳钢开发了“火法富集－湿法提取”的瓦斯泥处理工艺，用于制备超细碳酸锌，也获得了较好的经济、社会和环境效益。
（5）攀钢采用硫酸浸出富集法从瓦斯泥中回收活性氧化锌，全程实收率达到79.1%，且回收的活性氧化锌质量达到了化工部部颁标准。
（6）提出了采用“弱磁→强磁”两级梯度磁选方法回收含铁粉尘中的铁原料。
通过磁选选铁，使尾矿中的铅、锌等重金属得到富集和回收利用，但该专利未提到锌、铅的具体提取方法。
（7）国外目前处理含铁尘泥的典型技术有[1]：①含铁尘泥冷固结造块回用高炉炼铁技术；②转底炉处理高锌含铁尘泥技术；③熔融还原法处理含铁尘泥技术。
其中：含铁尘泥冷固结造块回用高炉炼铁技术能缩短尘泥回用钢铁冶炼系统的流程，具有一定的优越性，但因法需要水泥等粘结剂量大、堆放场地量大、能耗高、炉渣量大等使得成本较高，高炉生产效率较低；转底炉和熔融还原技术具有较为彻底的除杂和回收金属铁资源功能、资源综合利用率高、处理量达、环境污染小等优点，但投资较高，生产成本居高不下，难以在短时间内推广应用。
除尘灰典型物质成分
除尘灰典型物质成分
除尘灰是一种常见的工业副产品，它由于其种类繁多、来源广泛、物理化学性质差异大等特点，其成分组成也具有很大的差异。
除尘灰主要由以下几种物质成分组成：
1. 煤灰：煤灰是指燃烧煤炭时产生的灰烬，它是除尘灰的主要成分之一。
煤灰中含有大量的氧化铁、氧化铝、氧化钙和氧化镁等化合物。
这些化合物在除尘过程中容易被捕集，形成粉尘。
2. 矿渣：矿渣是指冶炼金属、采矿等过程中产生的固体废弃物，也是除尘灰的常见成分之一。
矿渣中含有大量的氧化铁、氧化铝、氧化钙和氧化镁等物质，这些成分可形成质量较大的颗粒物，难以在空气中悬浮。
3. 石灰石：石灰石是一种广泛应用于工业领域的矿物质，它也是除尘灰的常见成分之一。
石灰石中含有大量的碳酸钙，这种物质在除尘过程中容易和其他物质发生反应，形成质量较大的颗粒物。
4. 粉尘：除尘灰中还含有大量的粉尘颗粒，其大小和形状各异。
这些粉尘颗粒来源于空气中悬浮的各种微小颗粒，如烟尘、尘埃等。
5. 其他物质：除尘灰还可能含有一些其他物质，如重金属离子、有机物等。
这些物质的含量较低，但也需要进行监测和处理。
总之，除尘灰的物质成分十分复杂，需要根据不同的来源和工艺进行分类和鉴定，才能有效地进行治理和利用。
- 1 -。
涟钢烧结除尘灰资源化利用关键技术研究
涟钢烧结除尘灰资源化利用关键技术研究烧结除尘灰作为一种非常有价值的二次资源,它的利用不仅符合钢铁企业节能减排的政策要求,同时可以为钢铁企业带来非常大的经济效益。
本研究对涟钢130m2烧结机1、2、3号电场除尘灰分别进行了选矿试验研究。
对三种除尘灰进行粒度分析的结果可知,三种除尘灰都属于细粒级除尘灰,平均粒径从1号到3号依次降低,平均粒径分别为:0.106mm、0.102mm、0.064mm;化学分析结果表明,三种除尘灰S、P含量比较低,便于选矿获取高质量的铁精矿。
三种除尘灰的有用成分TFe含量分别为:53.11%、49.32%、23.22%,Pb含量分别为:0.40%、1.39%、20.64%,说明1号与2号除尘灰将以回收铁为主,而3号除了需要回收铁之外,铅也是必须回收的成分。
3种除尘灰XRD分析可知,灰中含铁矿物主要是磁铁矿、赤铁矿等。
3号除尘灰铁分低,而弱磁性铁矿物含量相对较高,需要先焙烧再磁选。
通过磨矿—湿式磁选试验可知,将1号除尘灰磨矿后分别进行弱磁与强磁,最终获得的磁选总精矿铁品位为62.01%,铁回收率达92.57%; 2号除尘灰磨矿后磁选,最终获得的综合精矿铁品位为57.47%,回收率达92.38%。
3号除尘灰焙烧—磁选试验研究表明:以褐煤为还原剂,用量为7%,最佳的焙烧温度为850℃,焙烧时间为60min,将焙砂磨至-0.038mm占73.25%,弱磁场强控制在150KA/m,获得的精矿铁品位为:53.88%,回收率为84.25%,精矿铅品位为:1.75%,磁选尾矿铅品位为:29.72%。
对磁选尾矿进行浮选提铅试验研究的最佳铅精矿品位为34.14%,回收率为76.27%,此时浮选尾矿中的铅品位仍然还有19.09%,这说明浮选对于磁选尾矿中的铅分离并不是非常有效。
通过对尾矿的XRD分析可知,尾矿中的Pb存在形式复杂,其中以PbO<sub>2</sub>为主,因此应进行酸浸提铅。
烧结厂关于除尘灰综合利用的报告
的渣剂，进一步对铁元素进行提炼。炼铁事业部烧结厂做出以下考虑。
1、生产工艺为：
混料 搅拌 压球 干燥 炼钢
将各种除尘灰、铁泥、煤粉等原料进行混合，加入粘结剂进行搅
拌，再用压球机成球，最后通过光照和风等自然干燥过程，形成干燥的
铁泥球。
2、投入物料包括：
a主料：烧结除尘灰、高炉除尘灰、电炉转炉除尘灰、转炉湿式除
钢铁炼铁除尘灰的氧化锌源自于铁矿石。烧结矿中主要为铁酸锌[ZnO·Fez03(ZnFe)0·Fez03]，人炉后很快还原成Zn。还原的锌很快挥 发，也会在炉内产生循环，Zn挥发到上部又重新氧化成ZnO，它部分被 煤气带走，最后到除尘灰中；部分随炉料下降循环，渗人炉衬的Zn蒸气 在炉衬中冷却下来，并氧化成ZnO，体积膨胀破坏炉墙。聚集在内壁和 上升管的ZnO还能生成炉瘤，给高炉生产带来不利影响；在烧结生产过 程中，因为含ZnO，量较高，除尘灰参与烧结配料后烧结机糊篦条严 重，影响烧结料层的透气性，降低烧结生产率，在多家烧结生产过程中 已经证实，同时，因烧结过程不容易脱出ZnO，烧结长期使用，将造成 ZnO不断富集，所以要严格控制人炉Zn。否则对高炉和烧结的影响将进 一步加剧。 三、除尘灰主要成分及压球后成分预计：
4、该工艺主要设备为：料仓、混料仓、搅拌机、压球机，以及铲
车、叉车、除尘灰运输车等车辆。
该工艺建成后，能够消化厂内产生的除尘灰，充分利用废渣资源，
变废为宝。
五、投资概算：
日产150吨除尘灰压球机报价单
序号 设备名称
型号
数量 （台）
价格（万 元）
1
料仓
10m³
4
12.8
2
皮带输送机 800mm×8m
1
烧结厂关于除尘灰综合利用的报告
烧结机头电除尘灰简介
烧结机头电除尘灰烧结机头电除尘灰（以下简称烧结灰）是铁矿石烧结过程中，通过烧结机头烟气电除尘器所扑集的粉尘，其铁、钾、铅、碳含量较高，主要化学成分为Fe2O3、Fe3O4、CaO、C、SiO2、KCl、NaCl、PbCl2等，烧结电除尘灰产量约占烧结矿产量的2%~4%，全国每年由此所产生的除尘灰高达1500万吨左右。
烧结机头电除尘器所扑集的粉尘中Cl、K、Na、S、F、Pb等化合物的平均组成占到了除尘灰总量的48％，其中K、Pb的平均含量（以K2O和PbO计）分别达到6％~10%和4％~6％左右，总铁TFe平均含量达到33%以上，碳平均含量在6％~9%左右，粉尘平均粒度约35μm~40μm。
国内外研究现状：（1）首钢在迁钢循环经济工业园区规划设计中，设计了三条含铁尘泥加工处理的工艺路线，即：“多种尘泥均质化造粒回用烧结工艺”、“OG泥与氧化铁皮造块回用转炉造渣工艺”和“高含锌与高含钾、钠的尘泥脱锌、脱钾、脱钠工艺”.（2）宝钢、武钢、鞍钢、湘钢、邯钢等单位相继开发了“浮选－磁选”或“重选－磁选－浮选”联合流程从瓦斯泥中回收利用金属铁的工艺。
（3）韶钢成功开发了“火法富集－湿法处理”回收利用瓦斯泥中氧化锌的无害化工艺，并建立了一套完整的活性氧化锌生产线。
（4）柳钢开发了“火法富集－湿法提取”的瓦斯泥处理工艺，用于制备超细碳酸锌，也获得了较好的经济、社会和环境效益。
（5）攀钢采用硫酸浸出富集法从瓦斯泥中回收活性氧化锌，全程实收率达到79.1%，且回收的活性氧化锌质量达到了化工部部颁标准。
（6）提出了采用“弱磁→强磁”两级梯度磁选方法回收含铁粉尘中的铁原料。
通过磁选选铁，使尾矿中的铅、锌等重金属得到富集和回收利用，但该专利未提到锌、铅的具体提取方法。
（7）国外目前处理含铁尘泥的典型技术有[1]：①含铁尘泥冷固结造块回用高炉炼铁技术；②转底炉处理高锌含铁尘泥技术；③熔融还原法处理含铁尘泥技术。
其中：含铁尘泥冷固结造块回用高炉炼铁技术能缩短尘泥回用钢铁冶炼系统的流程，具有一定的优越性，但因法需要水泥等粘结剂量大、堆放场地量大、能耗高、炉渣量大等使得成本较高，高炉生产效率较低；转底炉和熔融还原技术具有较为彻底的除杂和回收金属铁资源功能、资源综合利用率高、处理量达、环境污染小等优点，但投资较高，生产成本居高不下，难以在短时间内推广应用。
炼钢除尘灰的资源化利用
1.文献综述1.1 除尘灰概况1.1.1 除尘灰来源在钢铁厂生产过程中，生产出来的副产品和粉尘主要是除尘灰，而这些除尘灰会在多个方面产生，比如电炉灰和高炉灰，不仅如此，在烧结冶炼过程中，也会产生大量的除尘灰，这些有害物对环境造成了严重的影响。
除尘灰的来源是多方面的，生活过程中会产生一部分的有害物，这些有害物中含有烟尘[1]等，除了生活中还有交通运输过程中，一些交通工具的尾气排放等产生的有害物也是除尘灰的来源，除尘灰的来源最多的是工艺生产中，这就是除尘灰的主要来源。
现在除尘灰每年排放130万吨，造成了严重的环境污染，而电炉炼钢是造成烟尘污染最主要的来源。
在进行的电炉炼钢阶段，通常经过几道工序来完成生产电炉灰，最终在袋式除尘器来捕集电炉烟尘，这样完成了对电炉灰的生产，占产出炉料装入量2％～3％。
电炉在冶炼过程中产生大量烟尘，每吨钢发生量大约为12～20 kg/t，烟尘中含FeO的在40 %以上。
在钢铁这一行业当中电炉能够生出许多的烟尘，平均一年就可以捕集10万多吨，如果加上重机、电力制造、造船等行业数百台电炉排出的烟尘，数量就更为可观，这么多的烟尘会造成十分恶劣的环境污染，对人的健康造成影响，所以我们要对其进行有效的治理，不仅如此还要加以利用，变废为宝不浪费宝贵的资源[2]。
1.1.2除尘灰的利用在钢铁企业，近些年越来越多人开始注意怎样再次利用烟尘[3]。
对除尘灰的综合利用在国内研究课题中十分重要，目前对除尘灰的利用主要是两个方面，一个是球化后作为建材用料，另一个是作为原料进行回炉再利用，当作建材用料的时候，用作磁性材料的研究现在看来还是十分的少的。
除尘灰球化后在回炉中作为炼钢原料还可以作一些像氧化红铁等技术水平低的材料，当作为这些技术水平低的材料时，对于除尘灰的资源是非常大的浪费，所以这些还有待考虑。
国外和我国一样，对回收利用除尘灰这一项目也十分看重，他们回收其中的炭来作为墨水等等，或者作为活性炭这种吸附能力强的物质，对于水的合格和吸入的大气都起到了净化的作用[4]。
烧结及炼铁作业粉尘来源及治理
烧结及炼铁作业粉尘来源及治理4.4. 烧结4.4.1.原料准备及配料除尘4.4.1.1.产生粉尘污染作业：原料接受、原料储存燃料熔剂的破碎筛分与配料等，4.4.1.2.给矿机卸料点、矿槽放料点、燃料熔剂破碎筛分设备以及皮带转运点应最大限度的予以密闭，并在工艺允许情况下，采取喷雾仰尘措施，减少粉尘污染。
4.4.1.3.对含湿量在10%以上的槽矿以及燃料熔剂矿在装卸和转运过程中可不采取除尘措施。
4.4.1.4.对于含湿量为5~8%的石灰石、焦碳和精矿粉可只设密闭罩而不必抽风。
4.4.1.5.对于含湿量较低（＜4% =、且密闭性较差落差较大的装卸转运点必须采取局部抽风除尘措施，设计袋式除尘装置。
4.4.1.6.对于冷热返矿转运扬尘可并入机尾或整粒除尘系统，视总图位置而定4.4.1.7.对于燃料系统可单独设置袋式除尘装置以便收下尘直接返回燃料矿槽。
4.4.1.8.对于溶剂系统，也宜单独设置袋式除尘装置。
为防止粉尘粘袋，可选用容易清灰的滤料4.4.2.混合料工部除尘4.4.2.1.从配料室到烧结机之间各工段储运混合设备包括：一次混合机、二次混合机和混合料矿槽及转运作业过程中散发水蒸气并夹带粉尘。
4.4.2.2.生产过程利用热返矿配料时，散发水蒸汽较多宜在胶带输送机两端或中部设密闭罩和自然排气管在圆筒混合机两端和混合料槽顶部设自然排气管当混合机排气含尘浓度较高时，可并入烧结机电除尘系统。
4.4.2.3.生产过程中不加热返矿配料时混合料转运和混合过程中散发水蒸气较少应根据生产具体情况将尘源予以密闭设置除尘系统4.4.2.4.对混合料工段，如需设置袋式除尘器宜选用耐湿性滤料或塑烧板过滤元件。
4.4.3.烧结机头除尘4.4.3.1.烧结机头烟气是烧结车间的主要烟尘污染源烟气温度150〜200℃,含尘浓度2~4g/Nm3,含湿量8〜10%。
4.4.3.2.烧结机主抽风机属烧结工艺设备，机头除尘器是保护主抽风机而必须设置的，因此烧结机头除尘装置通常划归烧结工艺范畴。
