电路板设计规则.
印制电路板设计规范
印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。
以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。
一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。
2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。
二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。
2.高频信号和低频信号的布局应相互分离，以减少相互干扰。
3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。
三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。
2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。
四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。
2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。
五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。
2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。
六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。
2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。
七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。
2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。
八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。
2.元器件的组装应按照标准操作进行，保证焊接质量。
九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。
2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。
以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。
电路板设计与制作标准与规范
电路板设计与制作标准与规范引言在现代科技发展中，电路板在各行各业中都扮演着重要的角色。
它作为电子设备的核心组成部分，影响着产品的性能和可靠性。
为了确保电路板的设计和制作质量，一系列的标准与规范被制定出来。
本文将重点探讨电路板设计与制作的标准与规范，以提高电子产品的质量和可靠性。
一、电路板设计标准与规范1. 尺寸和布局电路板的尺寸和布局对于电子产品的性能和可靠性至关重要。
设计师应根据电路的功能和布线的需求，合理确定电路板的尺寸和布局。
在设计过程中，要遵循以下几个方面的标准与规范：- 底板尺寸：根据电子产品的需求，确定电路板的底板尺寸，确保电路板能够适应产品的尺寸要求。
- 元器件布局：合理布置各元器件的位置，避免相互之间的干扰和冲突，提高电路的可靠性和性能。
- 热管理：对于需要散热的元器件，要合理布局散热装置，确保电路板在工作过程中能够有效散热。
2. 线路布线和走线规范电路的线路布线和走线对于电路板的性能和可靠性有着重要影响。
设计师应根据以下标准与规范进行线路布线和走线：- 信号完整性：对于高频信号和模拟信号，要避免走线过长和走线路径交叉，减少信号的噪声和干扰。
- 电源线和地线：电源线和地线的布线要合理，避免电源线和地线之间的干扰，提高电路的稳定性和可靠性。
- 差分信号：对于差分信号的走线，要保持差分对的平衡，减少互相之间的串扰。
3. 元器件的选择与布局电路板中的元器件选择和布局对于电路的性能和可靠性有着直接影响。
在选择和布局过程中，设计师应遵循以下方面的标准与规范： - 元器件的可获得性和可替代性：选择市场上容易获得且有替代品的元器件，以提高生产的可持续性和成本控制。
- 元器件的热耦合和热分布：布局元器件时要注意热耦合和热分布，避免元器件之间的过热和热量集中。
4. 层间布局与层间连接多层电路板在实际设计和制作中应注意以下几个方面的标准与规范： - 层间绝缘性能：确保层间绝缘性能符合规范，避免因层间绝缘不足而影响电路板的可靠性。
PCB工艺规范及PCB设计安规原则
PCB工艺规范及PCB设计安规原则为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。
本文将阐述PCB工艺规范及PCB设计的安规原则。
一、PCB工艺规范1.板材选择：-必须符合设计要求的电气性能、机械性能、尺寸等要求；-必须符合应用环境的工作温度范围。
2.排布与布线：-尽量减少板上的布线长度，增加抗干扰能力；-根据电路频率、信号速度等要求合理设计布线；-所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。
3.参考设计规则：-依据电路功能和各器件的规格书，正确设计布线规则；-合理设置电线宽度、间隙及线距。
4.等电位线规定：-等电位线使用实线表示；-必须保证等电位线闭合，不得相互交叉。
5.电气间隙要求：-不同电压等级的电源线，必须保持一定的电气间隙，避免跳线；-电源与信号线应尽量分成两组布线；-信号线与信号线之间应保持一定距离，以减少串扰。
6.焊盘设计：-合理布局焊盘和接插件位置；-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。
7.线宽、间隔规定：-根据电流、信号速度和PCB层数等因素，合理决定线宽和线距；-涂阻焊层的孔内径要适应最小焊盘直径；8.焊盘过孔相关规范：-不得将NC、不焊接引脚和地板连接到焊盘；-必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。
二、PCB设计的安规原则1.电源输入与保护：-保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。
2.信号线与地线的安全：-信号线与地线应保持一定距离，以避免干扰和电磁辐射；-尽量避免使用跳线。
3.防静电保护：-添加ESD保护电路，提高抗静电能力；-配置合适的接地网络，减少静电影响。
4.温度管理：-避免过大的电流密度，以减少热量；-根据散热要求设计散热装置。
5.安全封装：-选择符合安全认证标准的元器件封装；-避免封装错误和元器件方向错误。
PCB可制造性设计规范
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准，以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求，包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整，并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量，确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件，以最小化路径长度和EMI (Electromagnetic Interference)，提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉，确保元件之间有足够的间距，以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接，避免交叉和环形走线。
2.确保信号和电源线路之间的隔离，并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度，以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑，以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距，以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施，以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准，以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号，以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸，包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸，以满足电路板的要求。
2.避免使用不常见或过于复杂的封装，以确保可靠的元件焊接和连接。
PCB设计常用规则

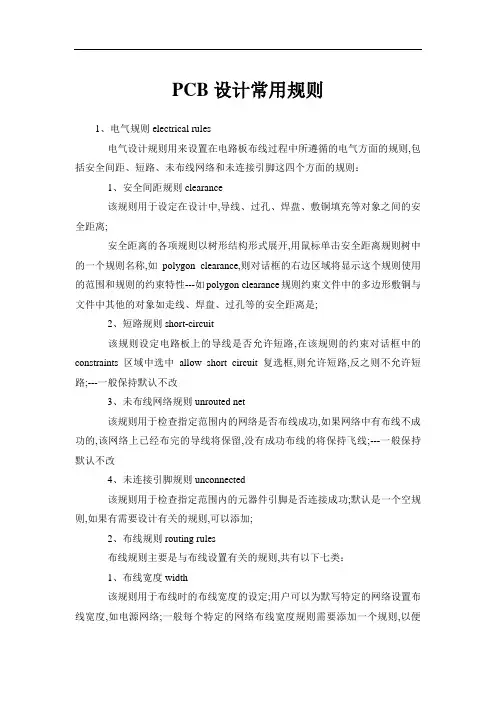

PCB设计常用规则1、电气规则electrical rules电气设计规则用来设置在电路板布线过程中所遵循的电气方面的规则,包括安全间距、短路、未布线网络和未连接引脚这四个方面的规则：1、安全间距规则clearance该规则用于设定在设计中,导线、过孔、焊盘、敷铜填充等对象之间的安全距离;安全距离的各项规则以树形结构形式展开,用鼠标单击安全距离规则树中的一个规则名称,如polygon clearance,则对话框的右边区域将显示这个规则使用的范围和规则的约束特性---如polygon clearance规则约束文件中的多边形敷铜与文件中其他的对象如走线、焊盘、过孔等的安全距离是;2、短路规则short-circuit该规则设定电路板上的导线是否允许短路,在该规则的约束对话框中的constraints区域中选中allow short circuit复选框,则允许短路,反之则不允许短路;---一般保持默认不改3、未布线网络规则unrouted net该规则用于检查指定范围内的网络是否布线成功,如果网络中有布线不成功的,该网络上已经布完的导线将保留,没有成功布线的将保持飞线;---一般保持默认不改4、未连接引脚规则unconnected该规则用于检查指定范围内的元器件引脚是否连接成功;默认是一个空规则,如果有需要设计有关的规则,可以添加;2、布线规则routing rules布线规则主要是与布线设置有关的规则,共有以下七类：1、布线宽度width该规则用于布线时的布线宽度的设定;用户可以为默写特定的网络设置布线宽度,如电源网络;一般每个特定的网络布线宽度规则需要添加一个规则,以便于其他网络区分;constraints区域内含有粉色框中的三个宽度约束,即：最小宽度、首选宽度和最大宽度分别为从左到右的顺序说明;该区域中还有四个可选项,即：分别检查导线/弧线的最小/最大宽度、检查敷铜连接的最小/最大宽度、特性阻抗驱动的线宽、只针对层集合中的层即可布线层分别为从上到下顺序说明;2、布线方式routing topology该规则用于定义引脚之间的布线方式;此规则有七种布线方式,从上到下的顺序依次表示布线方式为：以最短路径布线、以水平方向为主的布线方式水平与垂直比为5:1、以垂直方向为主的布线方式垂直与水平比为5:1、简易菊花状布线方式需指定起点和终点,否则与shortest方式相同、中间驱动的菊花状布线方式需指定起点和终点,否则与shortest方式相同、平衡菊花状布线方式需指定起点和终点,否则与shortest方式相同、放射状布线方式;---在自动布线时需要设置3、布线优先级别routing priority该规则用于设置布线的优先次序,优先级别高的网络或对象会被优先布线;优先级别可以设置的范围是0到100,数字越大,级别越高;可在routing priority选项中直接输入数字设置或用其右侧的增减按钮来调节;---在自动布线时需要设置4、布线板层routing layers该规则用于设置允许自动布线的板层,默认状态下其顶层为垂直走向,底层为水平走向若要改变布线方向,则可执行auto route-->set up,再单击situs routing strategies对话框中的edit layer directions按钮,打开层布线方向设置对话框来设置走线方向;---在自动布线时需要设置5、布线转角routing corners该规则用于设置自动布线的转角方式,有45°,90°和圆弧转角三种布线方式;---在自动布线时需要设置6、布线过孔类型routing via style该规则用于设置布线过程中自动放置的过孔尺寸参数,在constraints区域中设置过孔直径via diameter和过孔的钻孔直径via hole size;---在自动布线时需要设置,同时在手动布线过程中按键切换布线层时添加的过孔的大小也受此规则约束;7、扇出布线控制fanout control该规则主要用于球栅阵列,无引线芯片座等种类的特殊器件的布线控制;默认状态下,包含以下五种类型的扇出布线规则：fanout_BGA球栅阵列封装扇出布线,fanout_LCC无引脚芯片封装扇出布线,fanout_SOIC小外形封装,fanout_small 元器件引脚少于五个的小型封装,fanout_default系统默认扇出布线;以上五种类型的扇出布线规则选项的设置方法都相同,均在constraints区域：Fanout style：扇出类型,用于选择扇出过孔与SMT元器件的放置关系;有auto扇出过孔自动放置在最佳位置,inline rows扇出过孔放置成两个直线的行,staggered rows扇出过孔放置成两个交叉的行,BGA扇出重现BGA,under pads 扇出过孔直接放置在SMT元器件的焊盘下这5中选择;Fanout direction：扇出方向,用于确定扇出的方向;有disable不扇出,in only 向内扇出,out only想歪扇出,in then out先向内扇出,空间不足时再向外扇出,out then in先向外扇出,空间不足时再向内扇出,alternating in and out扇出时先内后外交替进行这6种选择;Direction from pad：焊盘扇出方向选择项;有away from center以45°向四周扇出,north-east以向北向45°扇出,south-east以东南向45°扇出,north-west以西南向45°扇出,north-west以西北向45°扇出,toward center向中心扇出这6种选择;Via placement mode：扇出过孔放置模式;有close to padfollow rules---接近焊盘和centered between pads---两焊盘之间这2个选择;---在自动布线时需要设置3、SMT规则SMT rulesSMT规则主要针对的是表贴式元器件的布线规则,共有以下三类：1、表贴式焊盘引线长度SMD to corner该规则用于设置SMD元器件焊盘与导线拐角之间的最小距离;这个距离决定了它与该焊盘相邻的焊盘的远近情况;默认时这是一个空规则,你可以根据需要添加新规则;2、表贴式焊盘与内电层的连接间距SMD to plane该规则用于设置SMD与内电层plane的焊盘或过孔之间的距离;表贴式焊盘与内电层的连接只能用过孔来实现;这个规则设置指出要离SMD焊盘中心多远才能使用过孔与内电层连接;默认时这是一个空规则,你可以根据需要添加新规则;3、表贴式焊盘引出线收缩比SMD neck down该规则用于设置SMD焊盘引出的导线宽度与SMD元器件焊盘宽度之间的比值关系默认值为50%;默认时这是一个空规则,你可以根据需要添加新规则;4、阻焊/助焊覆盖规则mask rules阻焊/助焊覆盖规则用于设置阻焊层、锡膏防护层与焊盘的间隔规则,总共有以下两类：1、阻焊层扩展solder mask expansion通常阻焊层除焊盘或过孔外,整面都铺满阻焊剂;阻焊层的作用就是防止不该被焊上的部分被锡连接;回流焊就是靠阻焊层来实现的;阻焊层的另一个作用是提高布线的绝缘性,防氧化和美观;在制作电路板时,先使用PCB设计软件设计的阻焊层数据制作绢板,再用绢板将阻焊剂防焊漆印制到电路板上;当将阻焊剂印制到电路板上时,焊盘或过孔被空出,如果expansion输入的是正值,则焊盘或过孔空出的面积要比焊盘或过孔大一些,如果是负值,则可以将过孔盖油一般将该值设置为;2、锡膏防护层扩展paste mask expansion在焊接表贴式元器件前,先给焊盘涂一层锡膏,然后将元器件粘在焊盘上,再用回流焊机焊接;通常在大规模生产时,表贴式焊盘的涂膏时通过一个钢模完成的;钢模上对应焊盘的位置按焊盘形状镂空,涂膏时先将钢模覆盖在电路板上,再将锡膏放在钢模上,用括板来回扩,则锡膏会透过镂空的部位涂到焊盘上;PCB设计软件的锡膏层或锡膏防护层的数据就是用来制作钢模的,钢模上镂空的面积要比设计焊盘的面积小,该规则就是设置这个差值的最大值即钢模上的镂空面积与设计焊盘的面积的差值,默认值为0;5、内电层规则plane rules内电层规则用于设置电源层和覆铜层P,G的布线,主要针对电源层和覆铜层与焊盘、过孔或布线等对象的连接方式和安全间距;共有以下三类：1、电源层的连接类型power plane connect style该规则用于设置过孔或焊盘与电源层的连接类型;Connect style连接类型有间隙连接、直接连接和不连接三种连接类型可供选择；conductors导线数表示选择间隙连接relief connect时,焊盘与内电层或覆铜层连接线的个数,有二线或四线这两个选择；conductors width用来设置连接线的宽度；air-gap用来设置间隙连接时的间隙宽度；expansion用来设置焊盘或过孔中线钻孔到间隙内侧的距离;---在四层板或四层以上的板时可使用2、电源层安全间距power plane clearance该规则用于设置电源板层与穿过该层的焊盘或共空间的安全距离焊盘或过孔的内壁与电源层铜片的距离;---在四层板或四层以上的板时可使用3、覆铜连接方式polygon connect style该规则用于设置覆铜与焊盘、过孔和布线之间的连接方法;在constraints 区域中,connect style和conductor width的设置与电源层的连接类型中相同,连接角度有45°和91°两种;6、测试点规则testpoint rules测试点规则用于设置测试点的样式和使用方法;有裸板测试点和装配测试点两种,在设计中一般都不用,所以就不介绍;7、制造规则manufacture rules制造规则主要设置于电路板制造有关的内容;共有以下九类：1、最小环宽minimum annular ring该规则用于设置最小环形布线宽度,即焊盘或过孔与其钻孔之间的半径之差;2、最小夹角acute angle该规则用于设置具有电气特性布线之间的最小夹角,最小夹角应不小于90°,否则易在蚀刻后残留药物,导致过度蚀刻;3、钻孔尺寸hole size该规则用于设置焊盘或过孔的钻孔直径的大小;4、钻孔板层对layer pairs该规则用于设置是否允许使用钻孔板层对;5、钻孔与钻孔之间安全间距hole to hole clearance该规则用于设置钻孔之间的安全间距钻孔内壁与钻孔内壁之间的距离;勾选allow stacked micro vias时,表示允许微通孔堆叠;6、最小阻焊条minimum solder mask sliver该规则用于设置最小阻焊条的宽度,默认为10mil;7、外露元器件焊盘上的丝印silkscreen over component pads该规则用于设置元器件焊盘与丝印之间的安全间距;8、文本标注于任意元器件之间安全间距silk to silk clearance该规则用于设置文本标注与任意元器件之间的安全间距,如丝印与丝印间的安全间距;9、飞线公差net antennae该规则用于设置飞线公差,默认设置为0,这样就可以确保有以小段线线段长大于0就好多余都会汇报;。
PCB线路板设计规范
PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。
遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。
以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。
在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。
2.电路板层布局：电路板的层布局应根据电路设计要求来确定。
在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。
同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。
3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。
布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。
4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。
元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。
5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。
焊盘的设计合理与否直接影响到焊接质量和可靠性。
同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。
6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。
同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。
7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。
设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。
8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。
设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。
PCB设计规范
PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配，或装配时容易碰到的组件尽量卧倒。
（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。
电路板设计中的规范与要点
电路板设计中的规范与要点电路板（PCB）是现代电子设备中不可或缺的组成部分，它承载着电子器件及其连接的电路。
一个好的电路板设计不仅能提升电子设备的性能，还能提高生产效率和可靠性。
本文将详细介绍电路板设计中的规范与要点。
一、电路板设计规范1.尺寸规范：- 根据电子设备的实际需求确定电路板的尺寸。
- 考虑电子设备的安装空间和限制，确保电路板能够与其他组件和外壳完美契合。
2.层次规范：- 根据电路板的功能和复杂程度确定板层数。
- 单面板只有顶层为铜质层，双面板有顶层和底层，多层板则有更多内层。
- 多层板设计能提供更好的电气性能和信号完整性。
3.走线规范：- 根据电路板功能，划分信号线、电源线和地线，并设定规范的走线规则。
- 信号线和电源线应尽量分开，减少干扰。
- 地线应宽且密集，用于提供电路的参考电压，减小传输噪音。
4.元件布局规范：- 将元件分组，并按照功能和信号流向进行布局。
- 避免元件相互干扰，尽量减小距离和交叉点。
- 确保足够的通风空间，避免元件过热。
5.丝印规范：- 在电路板上标注元件的引脚标号、元件名称和极性。
- 丝印应与焊盘有一定的间隔，避免干扰焊接。
二、电路板设计要点1.规划电源线和地线：- 电源线应足够宽，以确保电路中元件能够获取稳定的供电电压。
- 地线应在整个电路板上提供良好的连接，减少噪声干扰。
2.阻抗匹配：- 考虑信号传输的速度、频率和距离，根据规格书中的指导要求，合理设计走线和控制阻抗。
- 使用电气规则检查工具，确保设计中的阻抗匹配问题最小化。
3.信号完整性：- 使用差分信号来减少传输线上的干扰。
- 使用适当的信号层和接地层相结合，减小信号返回路径。
4.高频和高速信号处理：- 使用走线规则，减少信号线长度和干扰。
- 适当使用电容、电感和阻尼器来衰减高频信号和抑制回波。
5.元件布局：- 确保元件之间的间距和方向，以便于焊接和维护。
- 避免元器件之间的干扰，尽量减少噪声。
6.热管理：- 为高功耗元件设计适当的散热器和散热路径。
pcb设计规则
pcb设计规则PCB设计规则是指在进行PCB（Printed Circuit Board，印刷电路板）设计时需要遵守的一系列规定和标准。
这些规则旨在确保PCB 的可靠性、稳定性和性能，并简化制造和组装过程。
本文将详细介绍几个常见的PCB设计规则。
1. 线宽和间距规则：线宽和间距是PCB上导线的基本参数，也是确保信号完整性和防止干扰的重要因素。
通常，线宽和间距的选择取决于电流负载、电压和信号传输速率。
较高的电流负载通常需要较宽的线宽，而较高的信号传输速率则需要较小的间距。
2. 焊盘规则：焊盘是电子元件与PCB之间的连接接点，用于电子元件的安装和连接。
焊盘的规则包括焊盘的尺寸、形状和间距。
一般来说，焊盘的直径应适当大于引脚直径，以确保焊接质量和可靠性。
3. 接地规则：接地是PCB设计中非常重要的一部分，用于提供电路的参考电平和抑制干扰。
接地规则包括接地电路的布局、接地电路与信号线的交叉方式以及接地电路与外壳的连接方式。
正确的接地布局和连接方式可以有效地减少电磁干扰和信号串扰。
4. 管理散热规则：电子器件在工作过程中会产生热量，如果不能有效地排除热量，将会影响电子器件的稳定性和寿命。
管理散热规则包括散热器的设计和布局、散热孔的设置以及散热材料的选择。
合理的散热设计可以保持电子器件的工作温度在合理范围内，提高系统的可靠性和稳定性。
5. 阻抗匹配规则：在高频电路设计中，阻抗匹配是确保信号的传输质量和稳定性的重要因素。
阻抗匹配规则包括传输线的设计和布局、差分信号线的匹配和阻抗控制。
通过合理的阻抗匹配设计，可以减少信号反射和串扰，提高信号的传输质量。
6. 设计层次规则：大型PCB设计通常会涉及多个层次的设计，包括信号层、电源层和地层等。
设计层次规则包括各个层次之间的连接方式、信号线的穿越方式以及电源和地的布局。
合理的设计层次规则可以确保信号的完整性和电源的稳定性。
7. 元件布局规则：元件布局是PCB设计中关键的一步，直接影响到电路的性能和可靠性。
电路板设计中常见的布线规则与技巧
电路板设计中常见的布线规则与技巧电路板设计是电子工程师在实际项目中必须掌握的技能之一。
而其中的布线过程则是整个设计中的核心环节。
合理的布线规则和技巧不仅可以提高电路性能，还可以减少干扰和噪声，保证电路的可靠性和稳定性。
本文将详细介绍电路板设计中常见的布线规则和技巧，帮助读者更好地掌握这一技能。
一、布线规则1. 信号线与电源线的分离：为了减少干扰和噪声，信号线和电源线应尽量分离布线。
尤其是高频信号线和电源线之间的距离应尽可能地远。
这样可以防止电源线中的噪声传播到信号线上。
2. 地线布线：地线在电路中起到了连接和屏蔽的作用，因此对地线的布线要格外注意。
地线应尽量独立布线，与其他信号线保持足够的距离。
同时，要保证地线的连续性和低阻抗。
在多层板设计中，应尽量使用大面积的地平面，以提高整个电路板的抗干扰能力。
3. 信号线长度匹配：对于同一时钟域内的信号线，要尽量保持长度一致。
这样可以防止信号在传输过程中出现相位偏移，提高电路的稳定性和性能。
4. 差分信号线布线：差分信号线广泛应用于高速信号传输中，如USB、HDMI 等。
在差分信号线的布线中，两条信号线的长度要相等，且尽量靠近。
这样可以提高差分信号传输的抗干扰能力。
5. 规避信号线交叉布线：相同频率的信号线在电路板上交叉布线会引起互相干扰。
因此，尽量避免交叉布线，特别是高频信号线。
二、布线技巧1. 优先考虑重要信号线的布线：在电路板设计中，有些信号线对电路性能的影响更大，如时钟信号、复位信号等。
在进行布线时，应优先考虑这些关键信号的布线，确保其稳定性和可靠性。
2. 通过分组布线减少干扰：将具有相似功能或频率的信号线进行分组布线，可以减少相互之间的干扰。
比如，将所有的时钟信号线放在一起布线。
3. 使用地线填充：地线可以降低电路板的阻抗，提高信号的传输质量。
在布线时，可以适量使用地线填充，尤其是在高速信号线附近。
4. 控制阻抗匹配：对于高频信号线的布线，要控制其阻抗匹配。
印刷电路板pcb设计规则参数
印刷电路板pcb设计规则参数
在PCB（Printed Circuit Board，印刷电路板）设计中，有一些常见的设计规则参数可以帮助确保电路板的性能和可靠性。
以下是一些常见的 PCB 设计规则参数：
1.线宽和线间距（Width and Spacing）：定义PCB 上导线
（Trace）的宽度和导线之间的最小间距。
这些参数直接影响信号传输的特性和电路的电流容量。
2.孔径（Hole Size）：规定 PCB 上安装元件时孔的直径。
孔径应
与元件引脚或焊盘直径匹配，以便进行可靠的焊接和安装。
3.磨孔到线的最小距离（Minimum Distance of Plated Holes to
Traces）：规定磨孔与导线之间的最小距离，以确保在磨孔过程中不会对导线造成损害。
4.丝印（Silkscreen）：规定丝印的最小宽度和字号，以确保在
PCB 上标记的文本清晰可读。
5.焊盘（Pad）大小和间距（Size and Spacing）：定义焊盘的大
小和焊盘之间的最小间距。
这些参数影响 PCB 的可焊性和元件的正确安装。
6.禁忌区（Keep-Out Zone）：规定其他元件、金属引脚和其他
不可穿越区域与电路板布局的最小间距。
7.状态指示灯和开关的位置和布局：规定元件如状态指示灯
（LED）和开关的位置和布局，以便在设计中考虑其操作和可视性。
实际PCB 设计中可能还会根据项目的特定需求和要求进行调整。
设计规则可以通过使用专业的PCB 设计工具来定义和实施，以确保电路板设计的准确性和可靠性。
pcb设计注意事项及设计原则
pcb设计注意事项及设计原则
1. 注意电路的布局：将关键的电路元件和元件之间的连接线尽量短，并且按照电路信号流的路径进行布局，以降低电路的干扰和噪声。
2. 确保供电和地线的良好连接：供电和地线必须足够宽，以确保电流的充分通畅，同时尽量减少导线的长度和阻抗。
3. 保持信号的完整性：重要的高频信号和低噪声信号应该有独立的接线层进行隔离，并且保持信号线之间的最小交叉和最小输入/输出延迟。
4. 尽量减少板层数量：增加板层会增加制造成本和装配难度，因此应该尽量减少板层数量，并合理布局各种信号。
5. 为高功率模块提供散热解决方案：对于功率较大的模块，应该考虑合适的散热解决方案，如散热片、散热孔等。
6. 注意阻抗匹配：对于高速信号线，应该根据需求确定合适的阻抗，并尽量避免阻抗不匹配。
7. 考虑EMC问题：应该尽量减少电磁干扰并提高抗干扰能力，如采用合适的屏蔽、阻尼材料和接地。
8. 保证良好的可维护性：电路的布局应该考虑到维修和更换元件的方便性，如保留合适的测试点和备用元件位置。
9. 注意元器件的热分布：对于容易发热的元件，应该注意合适的散热和降温措施。
10. 使用规范的命名和标记：为了方便阅读和维护，应该使用规范的元件命名和标记方法，并为电路板添加清晰的标签和说明。
pcb线路设计标准
pcb线路设计标准
PCB（Printed Circuit Board，印刷电路板）线路设计的标准通常包括以下几个方面：
1. 电气性能标准，包括电气安全、电气性能参数等。
这些标准通常由国际电工委员会（IEC）或其他相关组织制定。
2. 尺寸标准，包括板厚、线宽、线间距、孔径等尺寸参数的设计要求。
这些标准通常由IPC（Association Connecting Electronics Industries）或其他行业组织发布。
3. 焊接标准，包括焊盘设计、焊接垫设计、阻焊、喷锡等焊接工艺的设计要求。
这些标准通常由IPC或其他相关组织发布。
4. 材料标准，包括PCB板材料、覆铜厚度、阻焊油墨、印刷油墨等材料的选用和使用要求。
这些标准通常由IPC或其他行业组织发布。
5. 环境标准，包括PCB在不同环境条件下的使用要求，如耐高温、耐湿热、抗震动等性能要求。
这些标准通常由相关行业组织或
国际标准组织发布。
总的来说，PCB线路设计的标准是为了确保电路板的性能、可靠性和安全性，同时也是为了保证不同厂家生产的PCB可以相互兼容和可靠地工作。
这些标准对于设计师和制造商来说都非常重要，可以帮助他们设计和生产高质量的PCB产品。
PCB的设计规则
PCB的设计规则PCB（Printed Circuit Board，印刷电路板）是现代电子设备中非常重要的组成部分，通过将电子元件及其连接方式印制在一个非导电基板上，实现电路的功能。
在进行PCB设计时，需要遵循一系列设计规则，以确保电路板的性能、可靠性和制造质量。
下面将介绍一些常见的PCB设计规则。
1.尺寸和层次规则：PCB尺寸规则指定了电路板的长度、宽度和厚度，并确保其适配所需的外壳或机箱。
层次规则确定了PCB的层数，包括内部层、地面层和电源层等。
尺寸和层次规则通常由目标应用和制造能力来确定。
2.线宽和间距规则：线宽和间距规则决定了PCB上导线、间隙和焊盘的尺寸。
这些规则直接影响了电路板的电阻、电容和电感等特性。
根据设计的要求和制造能力，需要合理选择线宽和间距，以保证信号完整性和电气可靠性。
3.焊盘和透印规则：焊盘规则定义了焊盘的尺寸、位置和形状，以确保元件正确安装和焊接。
透印规则则规定了字符、图形和标志的位置、大小和方式，用于标识元件、连接和测试点等。
4.空隙和孔径规则：空隙规则指定了PCB上金属层和非导电层之间的间隙尺寸，以确保绝缘性能和防止电压击穿。
孔径规则规定了PCB上的开孔尺寸，包括钻孔和贴片孔，以实现元件的安装和引线。
5.引线和插针规则：引线规则决定了PCB上引线的长度、角度和位置，以便于元件的安装和焊接。
插针规则指定了插件式元件的接口尺寸和布局，以保证连接的可靠性和互换性。
6.组件布局规则：组件布局规则确定了元件的放置顺序、方向和间距，以优化信号传输、散热和制造工艺。
合理的组件布局可以减小信号串扰、交叉耦合和热点现象，提高PCB的性能和可靠性。
7.电流和功率规则：电流规则决定了PCB上各个导线和焊盘的承载电流能力，以确保电路板的稳定和可靠运行。
功率规则指定了PCB上各个元件的功率消耗和散热要求，以防止过热引起的故障和损坏。
8.信号完整性和阻抗规则：信号完整性规则涉及到信号传输中的干扰、噪声和失真问题，包括信号的强度、速度、反射和耦合等。
PCBLAYOUT原则
PCBLAYOUT原则PCB（Printed Circuit Board）的设计是电子产品中至关重要的一环，它决定了电路板的性能、可靠性和制造成本。
PCB LAYOUT是指将电路元件在电路板上进行布局安放的过程。
在进行PCB LAYOUT时，需要遵循一些原则，以确保电路板能够正常工作，并且易于制造和维护。
下面是一些重要的PCB LAYOUT原则：1.分隔地面层和信号层：为了减少信号串扰和电磁干扰，地面层和信号层应该被完全分隔开。
通过在PCB上使用地面层和电源层来分割信号层，并使用良好的接地技术，可以有效地减少信号串扰和电磁干扰。
2.保持信号走线短而直：尽量使信号线的长度保持短而直，可以减少信号的传输延迟和损耗，提高电路的性能。
此外，短而直的信号线也更不容易受到外界电磁干扰。
3.保持信号层平衡：当在多层PCB上进行布局时，尽量使各层的信号密度和走线长度保持平衡。
过于拥挤的信号层可能会导致信号串扰和电磁干扰，而过于稀疏的信号层可能会导致电路性能下降。
4.尽量减少过孔：过孔是连接不同层的重要组成部分，但它们会导致信号串扰和电磁干扰。
因此，在进行PCBLAYOUT时，应尽量减少过孔的数量，并合理安排其位置。
5.避免较窄的走线和间距：较窄的走线和间距可能会导致电磁干扰、屏蔽效果不好以及制造成本增加。
因此，在进行PCB设计时，应尽量避免使用较窄的走线和间距。
6.定义合适的信号和电源地区：将电路板划分为信号区、电源区和地区是PCBLAYOUT中的关键步骤。
信号区和电源区应分别位于电路板的不同部分，并通过地区作为连接。
这样可以减少信号串扰和电磁干扰，并提高电路板的可靠性。
7.优化散热设计：对于功耗较大的电路，应设计合适的散热系统，以确保电路能够正常工作。
散热系统的设计应考虑到电路板的材料、布局和环境等因素。
8.合理安放元件：在进行PCBLAYOUT时，应合理安放元件，以提高电路的可靠性和维护性。
元件之间的间距应足够大，以便于维护和测试。
PCB板设计规范
PCB板设计规范PCB板设计规范是指在进行PCB（Printed Circuit Board，印刷电路板）设计和制造过程中应遵循的标准和规范。
遵循这些规范可以提高PCB 板的质量、可靠性和性能。
以下是关于PCB板设计规范的一些重要指导原则：1.尺寸和布局规范：-PCB板的尺寸应符合实际使用要求，并遵循制造厂商的规定。
-高速电路和低速电路应尽可能分离布局，以减少干扰和串扰。
-元器件布局应考虑信号路径、热管理和机械支撑等因素。
-必要时应提供地孔或散热垫以提高散热效果。
2.元器件布局规范：-元器件应按照设计要求放置在相应的位置上，并尽量集中布局。
-不同类型的元器件（如模拟和数字电路）应分离布局，以减少相互干扰。
-元器件之间的连接应尽量短且直接，以减少信号传输的延迟和功率损耗。
-高功率元器件和高频元器件应与其他元器件分离，并采取必要的热管理和屏蔽措施。
3.信号完整性规范：-控制线、时钟线和高速信号线应尽可能短，且避免平行走线，以减少串扰和时钟抖动。
-高速信号线应采用阻抗匹配技术，以确保信号的正确传输和减少反射。
-高速差分信号线应保持恒定的差分阻抗，并采用差分匹配技术，以减少干扰和降低功耗。
4.电源和接地规范：-电源线和地线应尽可能粗，以降低电阻和电压降。
-电源和地线应尽量采用平面形式，以减少电磁干扰和提供良好的电源和接地路径。
-多层PCB板应设有专用层用于电源和接地，以提高板层的抗干扰能力和电源噪声的影响。
5.焊接规范：-设计带有相应的焊接垫和焊盘，以便于元器件的焊接和可靠连接。
-焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求，并考虑到热膨胀和热应力等因素。
-导线和焊盘间的间距应符合焊接工艺的要求，以确保焊接质量和可靠性。
6.标记和文档规范：-PCB板应有清晰的标记，包括元器件名称、值和位置、网络名称等。
-为了提供必要的参考和维护，应有详细的PCB设计文档，包括原理图、布线图和尺寸图等。
总的来说，遵循PCB板设计规范可以提高PCB板的可靠性、性能和一致性，减少制造和调试过程中的问题和风险。
pcb线路板设计方案
pcb线路板设计方案PCB (Printed Circuit Board)，即印刷电路板，是电子产品中常见的基础组件之一。
一个好的PCB线路板设计方案可以有效地提高电子设备的性能和可靠性。
本文将介绍PCB线路板设计的基本原则和步骤，并提供一种实用的设计方案。
一、设计原则1. 符合电路需求：在设计PCB线路板之前，首先要了解电路的功能和需求。
根据电路元件和信号传输要求，合理布局和连接电路。
同时，要保证电路的稳定性、可靠性和抗干扰能力。
2. 简洁性：为了提高制造效率和降低成本，PCB线路板设计应尽量简洁。
避免过度复杂的布局和连接方式，减少空间占用，有助于提高信号传输的速度和稳定性。
3. 电磁兼容性：在设计PCB线路板时，要考虑到电磁干扰和抗干扰能力。
合理布置信号线和电源线，使用屏蔽材料和地平面来降低电磁辐射和接收。
4. 可维护性：设计中应考虑到后期的维护和测试需求。
与其他模块连接的地方应容易接触和检查，并提供足够的标识，方便维护人员进行操作。
二、设计步骤1. 硬件需求分析：根据产品功能需求，确定硬件系统的主要模块和组成元件。
分析各模块之间的通信和数据传输方式。
2. PCB布局设计：根据硬件需求分析，综合考虑产品尺寸、信号传输距离、功耗等因素，进行整体布局设计。
将各个功能模块放置在合适的位置，并确定电路板的尺寸和形状。
3. 电路连线设计：根据硬件布局，进行电路连线的设计。
采用最短路径和最佳布线方法，将各个模块之间的信号连接起来，并分配电源线和地线。
4. 电源和地线设计：为了保证信号的稳定传输和电路的可靠工作，合理设计电源线和地线。
电源线的宽度应根据功耗和电流而定，地线要保持低阻抗和平面。
5. 元件布局设计：根据电路的复杂度和布局需求，设计元件的位置和间距。
重要元件应靠近主芯片，布置合理，避免产生短路或干扰。
6. 信号完整性分析：利用电磁仿真软件对设计进行电磁兼容性和信号完整性分析。
优化信号线的走向和长度，减少电磁辐射和串扰。
pcb设计中的20个规则
pcb设计中的20个规则PCB 设计中的20 个规则PCB（Printed Circuit Board）是电子产品中不可或缺的组成部分，它在电子元件之间传递电力和信号。
PCB 设计的质量直接关系到整个电子产品的性能和可靠性。
要达到优质的PCB 设计，需要遵守一系列的规则和原则。
本文将逐步回答PCB 设计中的20 个主题。
1. PCB 布局规则首先，需要确定PCB 的尺寸和层数。
根据设计需求，选择适当的PCB 材料和板厚。
同时，考虑到电流流动的路径，合理布置电子元件和导线。
2. 电源和地线规则电源线和地线的布局要合理，避免交叉干扰。
电源线和地线的宽度要足够，以确保电流流动可靠。
3. 高频布局规则对于高频电路，要特别注意信号的传输和反射。
布局时要尽量缩短信号路径，降低信号的传输时间和传输损耗。
4. 信号完整性规则为了保持信号完整性和稳定性，要避免信号线上的过长导线和开关电源等干扰。
5. 差分线规则差分线是一对完全对称的信号线，用于传输差分信号。
他们的布局和长度必须保持一致，以保持信号的完整性。
6. 设备排列规则在布局时，应考虑到散热要求和组件之间的间距。
电子元件之间的间距要足够，使其易于维修和散热。
7. 分离高频和低频电路规则为了避免高频信号对低频信号产生干扰，应将高频和低频电路分开布局，并使用阻隔板进行隔离。
8. 封装规则选择适合电子元件封装的规格和尺寸，并根据元件的特性和引脚进行布局。
确保元件之间的间距和间隙足够。
9. 阻焊规则在PCB 设计中，阻焊层的设计也是非常重要的。
阻焊层可以保护电路板，增强其耐腐蚀性，并减少焊接时的短路。
10. 引脚定位规则引脚的布局应尽量按照方便焊接和维修的原则，确保引脚之间的距离足够，没有交叉干扰。
11. 信号引线规则信号引线应尽量短，以减少信号的传输时间和损耗。
同时，应避免重要信号线的并行走线和交叉走线。
12. 导线宽度规则导线宽度是根据电流流动来决定的。
需要根据电流大小和设计要求选择合适的宽度，以保证电流的正常流动。
电路板布局设计规范
电路板布局设计规范电路板布局设计是电子产品开发的重要环节之一，合理的布局设计能够提高电子产品的性能和稳定性。
为了确保电子产品的正常工作，以下是电路板布局设计的一些规范和注意事项。
1. 分区布局在进行电路板布局设计时，首先应将电路板划分为不同的功能区域，例如功放区、信号处理区、电源区等。
通过合理的分区布局可以降低不同功能区之间的干扰，并方便故障排查和维护。
2. 信号与电源分离为了降低信号与电源之间的相互干扰，应尽量将信号线和电源线分开布局。
在进行布线时，避免信号线与高频时钟信号线、电源线和较高功率线路交叉，以减少串扰噪声。
3. 电源布局电源板的布局要尽量集中，将电源线路与其它信号线路分离。
电源线宽度要足够宽，以降低线路电阻，减小功率线路对其它线路的干扰。
同时，合理布置电源电容和滤波电路，以确保电子产品的稳定供电。
4. 信号线布局在进行信号线布局时，首先考虑信号的传输速率和特性阻抗要求。
高速信号线要尽量采用特性阻抗匹配的方式布线，以减少信号反射和干扰。
同时，避免信号线过长或过曲折，以减小线路延迟和损耗。
5. 地线布局地线是电子产品中至关重要的一个部分。
在进行地线布局时，应避免出现地网断开或分裂，以减少地回流路径的电阻。
同时，要将模拟地和数字地分开，并通过合理布局减少地干扰。
6. 维权和散热合理的布局可以提高电子产品的维权效率和散热效果。
在进行器件布局时，要考虑器件之间的散热风扇和散热片的布置，以保持器件的正常工作温度。
同时，避免器件之间过于拥挤，以方便故障排查和维护。
7. 保留足够的信号间隔为了避免电路板布局时出现器件连接错误，应保留足够的信号间隔。
特别是在布置器件和连接器件时，应仔细查看器件的引脚标号和连接电路图，以确保正确连接。
总结：电路板布局设计规范是确保电子产品正常工作的重要环节之一。
合理的布局设计能够最大限度地降低各种干扰，并提高电子产品的性能和稳定性。
以上所述只是电路板布局设计的一些基本规范和注意事项，设计者还应结合具体的电子产品和电路要求进行针对性的设计。
pcb设计规范
pcb设计规范PCB设计规范是指在进行PCB（印刷电路板）设计时需要遵守的一系列规范和要求。
它是为了确保PCB设计能够满足电路功能、可靠性、性能和制造要求而制定的一套准则。
下面是一个包括以下几个方面的PCB设计规范的简要介绍：布局规范、连接规范、尺寸规范、排线规范、屏蔽规范、引脚规范、焊盘规范、维护规范、供电规范、阻抗控制规范、信号完整性规范和电磁兼容规范等。
一、布局规范：1. 分区：将电路分成不同区域，例如：模拟区和数字区，以保证信号隔离和降低干扰。
2. 元件间距：为了防止短路和易于维修，元件之间应有足够的间距。
3. 元件定位：同一类元件应按一定方向或排列位置的顺序来布置，方便组装和维护。
4. 散热：大功率元件应注意散热，通过散热铺铜、散热片等方式来确保元件正常工作。
二、连接规范：1. 自上而下：信号在PCB板上的走向应该尽量遵循由上到下的原则，使得PCB板的布线更加整洁、直观。
2. 避开高频：要尽量避免高频信号和低频信号之间的相互干扰，可以使用屏蔽或扩大引脚间的距离来降低干扰。
3. 引脚的选择：应该根据现有的条件优先选择靠近与所连接元件引脚的导线，减少有钟信号线的影响。
三、尺寸规范：1. PCB板的大小：要注意PCB板的大小与所在设备的大小相匹配，确保PCB板可以适应所在设备中的空间限制。
2. 引脚排列的紧凑性：要选择适当的引脚封装，使得PCB板的线路布线更加紧凑，减小占用空间。
四、排线规范：1. 频率分离：要分离高频和低频信号，以减少信号之间的干扰。
2. 避免平行：尽量避免平行排线，以减少互相之间的串扰。
3. 差分信号的布线：对差分信号进行特殊配置，使两个信号线的长度、宽度和间距保持一致，以减少干扰。
五、屏蔽规范：1. 地平面：在PCB板的一层铜皮上进行足够的地线平面，以减少地线的串扰。
2. 分离高频和低频信号：在高频和低频信号之间设置屏蔽层，以降低互相之间的干扰。
六、引脚规范：1. 引脚类型：根据元件的类型和功能，选择适当的引脚类型，例如标准引脚、表面贴装引脚或插针引脚等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文由dongxuehui123贡献 doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
Protel 99 设置一、 Routing 1. Clearance Constant： 1 Object Kind：Vias,Thru-hole Pads →Object Kind：Vias,Tracks/Arcs,Fills,Smd Pads, Thru-hole：13 mil different nets only 2 Object Kind：Tracks/Arcs,Fill s,Smd Pads →Object Kind：Vias,Tracks/Arcs,Fills,Smd Pads, Thru-hole：19 mi different nets only 19 mil 2. Routing Conners 90 Degrees 100 100mil 3. 4. 5.6. 7. 8. Routing layers：随已定（Any） Routing Priority： Board 0 Routing Topplogy： Board shortest Routing Via Style： 20 50 透孔 SMD： Width Constraint ：看情况定，Net 分组，如 12V 电源、3V 电源等。
二、 Manufacting 1. Acute Angle Constraint： 45o 2. Confinement Constraint(最大尺寸 Board (*,* (*,* Keep Inside 3. 4.5. 6. 7. Minimum Annular Ring ： Board 10 Paste Mask Expansion： Board 10 Polygon Connect Style ：Board Direct….. Power Plane Clearance： Board 20 Power Plane Connect Style Aboard ,Relief Connect, 10,4,20,20 8. Solder mask Expansion： Board4mil 三、 Placement 1. 2. 3. 4. Component Clearance Constraint：(器件靠近 Board Board 100mil Component Orientations Rule： Board 0 Nets to Ignore： Board Permitted Layers Rule： Board Top Bottom 四、 1. 2. Other Short-Curent Constraint：Board Board Not Allowed Un-Routed Net Constrant ： Board 五、快捷键 1. 1 原理图F1：帮助 1 Protel 99 设置 2 3 4 5 6 Process ： Client：CascadeAllOpenDocuments Parameters： FileName=\Help\Protel.hlp|Topic=contents F3：查找下一个文本Process ： Sch：FindNextText Parameters： F7：点亮网络标号 Process ： Sch：SelectNet Parameters： F8：取消选中（点亮） Process ： Sch：DeSelectAllObjects Parameters： F9：显示全部电路 Process ： Sch：ZoomAll Parameters： F10：跳转到下一个错误标记 Process ： Sch：JumpToNextErrorMarker Parameters： 2. 电路板图 1 Ctrl-F2：显示网络所有连接的飞线 Process ： PCB：ShowConnections Parameters： SHOW=All 2 F2：显示网络连接的飞线 Process ： PCB：ShowConnections Parameters： SHOW=Net 3 F3：显示元件连接的飞线 Process ：PCB：ShowConnections Parameters： SHOW=ComponentNets 4 F4：隐藏飞线Process ： PCB：HideConnections Parameters： Hide=All 5 F5：移动元件 Process ：PCB：MoveObject Parameters： Object= Component 6 F6： Drag Process ： PCB：MoveObject Parameters： Drag = True|$Description=Drag any object on the current document 7 F7：选中连接的敷铜 Process ： PCB：Select Parameters： Scope = ConnectedCopper 8 F8：取消选择 Process ： PCB：Deselect Parameters： Scope=All 2 Protel 99 设置 9 F8：取消选择 Process： PCB：Deselect Parameters： Scope=All 10 F9：显示全部 Process ： PCB：Zoom Parameters： Action = All 11 F10：修改线宽度 Process ： PCB：EditRules Parameters： 12 F11： Process ： PCB：Zoom Parameters： Action = Pan 13 F12：打断线 Process ： PCB：BreakTrack Parameters： Action = Pan 14 Home 刷新Process ： PCB：Zoom Parameters： Action = Redraw 15 End Process ： PCB：Zoom Parameters： Action = Pan 16 /：画线 Process ： ManRoute：RunExternalManualRouter Parameters： 17 *：正反面切换 Process ： PCB：SetCurrentLayer Parameters： LayerName = NextSignal 18 3 1本文由dongxuehui123贡献 doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
Protel 99 设置一、 Routing 1. Clearance Constant： 1 Object Kind：Vias,Thru-hole Pads →Object Kind：Vias,Tracks/Arcs,Fills,Smd Pads, Thru-hole：13 mil different nets only 2 Object Kind：Tracks/Arcs,Fills,Smd Pads →Object Kind：Vias,Tracks/Arcs,Fills,Smd Pads, Thru-hole：19 mi different nets only 19 mil 2. Routing Conners 90 Degrees 100 100mil 3. 4. 5. 6. 7. 8. Routing layers：随已定（Any）Routing Priority： Board 0 Routing Topplogy： Board shortest Routing Via Style： 20 50 透孔 SMD： Width Constraint ：看情况定，Net 分组，如 12V 电源、3V 电源等。
二、 Manufacting 1. Acute Angle Constraint： 45o 2. Confinement Constraint(最大尺寸 Board (*,* (*,* Keep Inside 3. 4. 5. 6. 7. Minimum Annular Ring ： Board 10 Paste Mask Expansion： Board 10 Polygon Connect Style ：Board Direct….. Power Plane Clearance： Board 20 Power Plane Connect Style Aboard ,Relief Connect,10,4,20,20 8. Solder mask Expansion： Board 4mil 三、 Placement 1. 2. 3. 4. Component Clearance Constraint：(器件靠近 Board Board 100mil Component Orientations Rule： Board 0 Nets to Ignore： Board Permitted Layers Rule： Board TopBottom 四、 1. 2. Other Short-Curent Constraint： Board Board Not Allowed Un-Routed Net Constrant ： Board 五、快捷键 1. 1 原理图 F1：帮助 1 Protel 99 设置 2 3 4 5 6 Process ： Client：CascadeAllOpenDocuments Parameters：FileName=\Help\Protel.hlp|Topic=contents F3：查找下一个文本 Process ： Sch：FindNextText Parameters： F7：点亮网络标号 Process ： Sch：SelectNet Parameters： F8：取消选中（点亮） Process ： Sch：DeSelectAllObjects Parameters： F9：显示全部电路 Process ： Sch：ZoomAll Parameters： F10：跳转到下一个错误标记 Process ： Sch：JumpToNextErrorMarker Parameters： 2. 电路板图 1 Ctrl-F2：显示网络所有连接的飞线 Process ： PCB：ShowConnections Parameters： SHOW=All 2 F2：显示网络连接的飞线 Process ： PCB：ShowConnections Parameters： SHOW=Net 3 F3：显示元件连接的飞线 Process ： PCB：ShowConnections Parameters： SHOW=ComponentNets 4 F4：隐藏飞线 Process ：PCB：HideConnections Parameters： Hide=All 5 F5：移动元件 Process ： PCB：MoveObject Parameters： Object= Component 6 F6： Drag Process ： PCB：MoveObject Parameters： Drag = True|$Description=Drag any object on the current document 7 F7：选中连接的敷铜 Process ： PCB：Select Parameters： Scope = ConnectedCopper 8 F8：取消选择 Process ： PCB：Deselect Parameters： Scope=All 2 Protel 99 设置 9 F8：取消选择 Process ： PCB：Deselect Parameters： Scope=All 10 F9：显示全部 Process ： PCB：Zoom Parameters： Action = All 11 F10：修改线宽度 Process ： PCB：EditRules Parameters： 12 F11： Process ： PCB：Zoom Parameters： Action = Pan 13 F12：打断线 Process ： PCB：BreakTrack Parameters： Action = Pan 14 Home 刷新 Process ： PCB：Zoom Parameters： Action = Redraw 15 End Process ： PCB：Zoom Parameters： Action = Pan 16 /：画线Process ： ManRoute：RunExternalManualRouter Parameters： 17 *：正反面切换Process ： PCB：SetCurrentLayer Parameters： LayerName = NextSignal 18 3 1。
