变频空调技术分析

合集下载

变频空调方案

变频空调方案

变频空调方案

变频空调方案

简介

变频空调是一种能够根据室内外温度和负载情况自动调节制冷量和制热量的空调系统。通过实时的控制和调整,可以提高空调系统的能效和舒适度。本文将介绍变频空调的

工作原理、优势和适用场景,并提供几个常见的变频空调方案。

工作原理

传统的固定频率空调系统采用一种固定的压缩机运行速度,以满足室内温度需求。而

变频空调系统则根据实际需要调节压缩机的运行速度,从而提供更精确的温度控制和

更高的能效。变频空调系统通过改变冷凝器和蒸发器之间的冷冻剂流量来调节制冷量

和制热量。

具体而言,变频空调系统包括压缩机、冷凝器、蒸发器和控制器。当室内温度高于设

定的目标温度时,控制器将发送信号给压缩机,要求提供更多的制冷能力。压缩机的

转速将根据负载的需要进行自动调节,并在保持稳定的室内温度的同时降低能耗。相反,当室内温度低于设定目标温度时,控制器将减少制冷能力以提高能效。

优势

变频空调相比传统固定频率空调系统具有以下优势:

1. 节能:通过根据实际需求调节制冷量和制热量,变频空调系统能够减少能源的消耗,从而降低运行成本。

2. 精确控制:变频空调系统能够提供更精确的温度控制,使室内温度更加稳定和舒适。

3. 低噪音:与固定频率空调相比,变频空调系统在运行过程中产生的噪音较低,提供更加静音的使用环境。

4. 高效率:变频空调系统在制冷和制热过程中能够更高效地传热,提高了空调系统的能效。

5. 长寿命:由于变频空调系统采用了智能控制和自动调节机制,能够减少传统空调系统的磨损,延长使用寿命。

适用场景

变频空调系统适用于各种场景,尤其在以下情况下可以发挥更大的优势:

变频空调的控制原理及特点

变频空调的控制原理及特点
3、变频空调将逐步取代传统的定转速空调,成为空调控制技术发展的主流。
变频技术已从交流式向直流式转化,Biblioteka Baidu制技术由PWM(脉冲宽度调制)发展为PAM(脉冲振幅调制)。采用PWM控制方式的压缩机转速受到上限转速的限制,一般不超过7000转/分,而采用PAM控制方式的压缩机转速可提高1.5倍左右,这样大大提高了制冷和低温下的制冷能力。
二、变频空调使用与维修
1、应根据房间的面积来确定所选变频空调器P数的大小,一般1P机使用在不大于14平方米房间。尽量防止在超面积的情况下使用,不要将温度设置过低,使用时最好设置在“自动”挡,此时既舒适又节电。
2、在空调器出现故障时,可先将室内机控制器上的开关放在“试运行”挡上,此时微控制器控制向变频器输出50Hz的电源。如这时空调器能运转,而且保持频率稳定,一般可认为整个控制系统无大问题,可着重检查各传感器是否完好。假设这时空调器无法运行,则可能整个系统有故障。如果空调器出现频率无法升、降与保护性关机等故障,应首先考虑检查传感器。可用万用表电阻挡(R×100)测其电阻,然后试加热,看其阻值是否变化。有时传感器虽能随湿度变化,但其控制特性已变差也会引起变频器控制不正常。
1、变频器能使压缩机电动机的转速无级连续可调,其转速是根据室内空调负荷而成比例变化的,当室内需要急速降温(或急速升温),空调负荷加大时,压缩机转速就加快,制冷量(或制热量)就按比例增加,当到达设定温度时,随即处于低速运转维持室温基本不变。

变频空调功能模块的工作原理

变频空调功能模块的工作原理

变频空调功能模块的工作原理

变频空调是通过调节压缩机的转速来调节制冷/制热量的大小。其工作原理如下:

1. 变频空调的压缩机采用变频驱动技术,可以根据室内温度、设定温度和室外温度等因素自动调整转速,从而实现制冷/制热量的自动调节。

2. 变频空调的电子控制系统会采集室内温度、室外温度、湿度等环境参数,并根据用户设定的温度要求,对压缩机的转速进行调节,以达到室内温度稳定在设定温度范围内的目的。

3. 变频空调的室内机和室外机之间通过一根电缆连接,通过这根电缆传递控制信号和电力信号。室内机会不断地向室外机发送控制信号,以调节室外机的转速。

4. 变频空调的室内机内置的风扇也可以通过变频控制技术实现调速,从而实现室内风速的调节。

总的来说,变频空调通过采用变频驱动技术,可以根据实时环境参数自动调节制冷/制热量,从而实现更加精确、高效的温度控制。

变频空调工作原理

变频空调工作原理

变频空调工作原理

变频空调是一种高效节能的空调系统,通过控制压缩机的转速,实现室内温度的控制。下面将详细介绍变频空调的工作原理。

1. 压缩机

变频空调中的核心部件是压缩机。压缩机主要负责将低温低压的制冷剂吸入,然后压缩成高温高压的气体。在传统空调中,压缩机只有两种状态:开启和关闭。而在变频空调中,通过改变压缩机的转速,可以实现制冷量的精确调节。

2. 变频驱动器

变频空调中的变频驱动器是控制压缩机转速的关键设备。它能够根据室内温度的变化,自动调节压缩机的转速,以达到节能的目的。变频驱动器通过改变电压和频率,控制电动机的转速,从而调节压缩机的制冷量。

3. 温度传感器和控制器

变频空调中的温度传感器用于感知室内温度的变化,并将这些信息传递给控制器。控制器是变频空调系统的大脑,根据温度传感器的反馈信号,判断室内温度与设定温度之间的差异,并发送指令给变频驱动器,调节压缩机的转速。

4. 室内机和室外机

变频空调系统由室内机和室外机组成。室内机负责将冷热空气送入室内,而室外机则负责将制冷剂循环压缩、冷却和释放热量。通过室内机和室外机之间的制冷剂循环,实现室内温度的调节。

5. 制冷剂循环

变频空调中使用的制冷剂循环系统与传统空调相似。制冷剂在室外机中被压缩

成高温高压气体,然后通过传输管路进入室内机。在室内机中,制冷剂通过膨胀阀放大,变成低温低压的气体,吸收室内的热量,然后再次进入室外机进行循环。

6. 节能效果

变频空调通过精确控制压缩机的转速,根据室内温度的变化调节制冷量,从而

提高能效。相比传统空调,变频空调能够更精确地匹配室内负荷需求,避免能量的浪费。根据统计数据,变频空调比传统空调节能约30%~50%。

空调变频原理

空调变频原理

空调变频原理

空调变频原理是通过调节压缩机的转速来实现不同的制冷或制热效果的一种技术。传统的空调使用定频压缩机,其转速固定,只能以全功率或者停机的方式运行,因此温度调节不够精确,且耗电量较大。而变频技术则能够根据实际需要调整压缩机的转速,使其运行在不同的转速范围内,从而实现不同的制冷或制热效果。

空调变频技术的核心是变频器,它能够对电能进行改变频率的调整,将交流电转化为可调速的直流电。变频器通过改变电压和频率来调整压缩机的转速,实现精确的温度调节。当室内温度达到设定温度时,变频器会减小压缩机的转速,减少制冷或制热量的输出,从而保持恒定的室内温度。相反,当室内温度低于设定温度时,变频器会增加压缩机的转速,增大制冷或制热量的输出。

空调变频技术的优点主要体现在下面几个方面:

1. 节能高效:变频技术能够根据实际需求智能调节制冷或制热量的输出,避免了传统空调功率全开或全关的情况,大大节省了能源消耗。据统计,与传统定频空调相比,变频空调能节能30%左右。

2. 稳定静音:变频空调在工作过程中转速调整平稳,减少了压缩机启停带来的震动和噪音,大大提高了使用时的舒适性。

3. 精确调温:变频空调能够实现精确的温度调节,达到用户所

设定的室内温度,并能够稳定保持在该温度范围内。

4. 延长使用寿命:由于变频空调无需频繁启停,减少了压缩机的磨损,因此相对于传统空调,使用寿命更长。

总的来说,空调变频原理通过调节压缩机的转速来实现节能、稳定、精确、静音等多种优点,能够满足用户对于舒适度和节能性的需求。

《空调-变频技术》课件

《空调-变频技术》课件

变频空调的工作原理
变频空调采用变频压缩机和变频控制系统实现精确控制和高效运行。 变频压缩机通过调整转速来控制制冷剂的流量和压缩比,实现室内温度的快 速调节和保持恒温状态。 变频控制系统根据环境温度和需求进行智能调节,提供更加舒适的室内环境。
变频空调的优缺点
优势
高能效,节能环保
Biblioteka Baidu
缺点
价格相对较高
市场状况
变频空调市场增长迅速, 趋势向高效低能耗发展
变频空调的维护与保养
变频空调常见故障包括电路故障、制冷系数不足等,可以通过定期检查和维 护来延长使用寿命。
保养变频空调时,需注意清洁过滤器、检查制冷剂压力,以及进行定期清洗 和防霉处理。
噪音处理技巧包括选择合适的安装位置、增加隔音材料等,以降低变频空调 的噪音影响。
《空调-变频技术》PPT课 件
本课件介绍空调变频技术的概念、工作原理以及优缺点,以及最新发展和未 来展望。了解变频技术的重要性和应用。
什么是空调变频技术
空调变频技术通过调整压缩机的工作频率,控制制冷剂的流量,以便根据室 内外温度的变化实现精确的室内温度控制。
变频空调具有通过调整压缩机转速和制冷剂运行状态实现能效优化的功能, 与定频空调相比更加高效节能。
变频技术的最新发展
变频技术自问世以来,经历了多个历史阶段,不断得到改进和应用。 最新应用包括智能控制系统和智能家居的结合,以及与可再生能源的整合等。

格力变频空调工作原理

格力变频空调工作原理

格力变频空调工作原理

格力变频空调的工作原理是基于变频技术,主要包括压缩机的变频调速和室内风机的变频调速。

首先,格力变频空调的压缩机具有变频调速功能。传统的空调压缩机只有两个运行状态,即启停运行和定速运行。而变频空调压缩机通过改变电机的转速,可以实现无级调速。当温度传感器感知到室内温度超过设定值时,压缩机会根据需求自动调整转速,以达到恒温的效果。相比传统空调,变频空调可以根据室内负荷的变化,调整制冷或制热的能力,从而更加节能高效。

其次,格力变频空调还采用了室内风机的变频调速技术。室内风机是用于循环室内空气的关键部件。传统空调的风机只有固定的几档风速可选,而变频空调的室内风机可以根据室内温度和设定的风速需求,通过调整转速实现精确控制。当室内温度接近设定值时,风机的转速会逐渐减小,以降低能耗,并保持恒温效果。而在制热模式下,室内风机的转速也会随之调整,保持室内的热风吹送温度的均匀性。

综上所述,格力变频空调通过压缩机的变频调速和室内风机的变频调速,实现了精确控制室内温度和节能效果的最大化。这种工作原理使得变频空调在节能环保、舒适性和稳定性方面具有明显的优势,被广泛应用于家庭和商业空调领域。

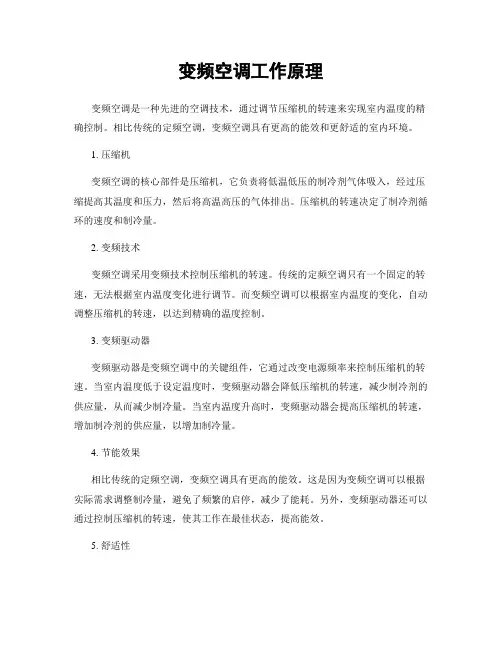

变频空调工作原理

变频空调工作原理

变频空调工作原理

变频空调是一种先进的空调技术,通过调节压缩机的转速来实现室内温度的精确控制。相比传统的定频空调,变频空调具有更高的能效和更舒适的室内环境。

1. 压缩机

变频空调的核心部件是压缩机,它负责将低温低压的制冷剂气体吸入,经过压缩提高其温度和压力,然后将高温高压的气体排出。压缩机的转速决定了制冷剂循环的速度和制冷量。

2. 变频技术

变频空调采用变频技术控制压缩机的转速。传统的定频空调只有一个固定的转速,无法根据室内温度变化进行调节。而变频空调可以根据室内温度的变化,自动调整压缩机的转速,以达到精确的温度控制。

3. 变频驱动器

变频驱动器是变频空调中的关键组件,它通过改变电源频率来控制压缩机的转速。当室内温度低于设定温度时,变频驱动器会降低压缩机的转速,减少制冷剂的供应量,从而减少制冷量。当室内温度升高时,变频驱动器会提高压缩机的转速,增加制冷剂的供应量,以增加制冷量。

4. 节能效果

相比传统的定频空调,变频空调具有更高的能效。这是因为变频空调可以根据实际需求调整制冷量,避免了频繁的启停,减少了能耗。另外,变频驱动器还可以通过控制压缩机的转速,使其工作在最佳状态,提高能效。

5. 舒适性

变频空调具有更好的舒适性。它可以根据室内温度的变化,自动调节制冷量,

避免了室内温度的大幅波动。此外,变频空调还可以调节室内湿度,提供更加舒适的室内环境。

6. 其他特点

变频空调还具有一些其他特点。例如,它可以通过调节制冷剂流量来实现快速

制冷或加热的功能。同时,变频空调还可以通过自动除湿功能,有效降低室内湿度,提供更加舒适的环境。

变频空调工作原理

变频空调工作原理

变频空调工作原理

变频空调是一种能够根据室内外温度变化自动调节制冷或制热效果的空调系统。它采用变频技术,通过调节压缩机的转速来控制制冷剂的流量,从而调节空调的制冷或制热能力。下面将详细介绍变频空调的工作原理。

1. 压缩机

变频空调中的关键部件是压缩机,它负责将制冷剂进行压缩和循环,实现制冷

或制热效果。传统的固定频率空调中,压缩机只有两种状态,即开启和关闭。而变频空调中的压缩机可以根据需要调节转速,从而实现不同的制冷或制热效果。

2. 变频器

变频空调中的变频器是控制压缩机转速的关键设备。变频器通过改变电压和频率,控制压缩机的转速。当室内温度达到设定值时,变频器会降低压缩机的转速,减少制冷剂的流量,从而降低制冷效果。相反,当室内温度低于设定值时,变频器会提高压缩机的转速,增加制冷剂的流量,实现更强的制冷效果。

3. 室内外温度传感器

变频空调系统中,室内外温度传感器起到监测温度的作用。室内温度传感器监

测室内温度变化,室外温度传感器监测室外温度变化。这些传感器将实时的温度数据传输给控制器,控制器根据这些数据来调节压缩机的转速,实现室内温度的自动调节。

4. 控制器

变频空调中的控制器是整个系统的大脑,它接收室内外温度传感器的数据,并

根据设定的温度要求来控制变频器和压缩机的工作。控制器根据温度差异来调节压缩机的转速,从而实现室内温度的稳定控制。

5. 制冷剂循环

变频空调中的制冷剂循环过程如下:首先,制冷剂通过蒸发器吸收室内热量,

变为气态;然后,制冷剂经过压缩机的压缩,增加压力和温度;接着,制冷剂通过冷凝器散热,释放热量,变为液态;最后,制冷剂通过节流阀降压,重新进入蒸发器,完成一个循环。

变频空调工作原理

变频空调工作原理

变频空调工作原理

空调是我们日常生活中常见的家电产品之一,而其中最常见的就是变频空调。它具有节能、稳定性强等特点,因此受到了广大消费者的喜爱。那么,变频空调是如何工作的呢?本文将详细介绍变频空调的工作原理。

一、变频空调的基本原理

变频空调是通过控制压缩机的转速来调节制冷剂的量来实现温度调节的。它的核心部件是变频压缩机,它能够根据室内外温度的变化以及用户设定的温度要求,自动调节转速,从而控制制冷剂的流量和温度。这种方式可以提高制冷效果,同时节省能源。

二、变频压缩机的工作原理

变频空调的核心是变频压缩机,它采用了先进的变频技术,能够通过改变电机的转速来实现室内空气的制冷或加热。它具有以下几个基本工作原理:

1. 变频控制

变频压缩机内置电子变频器,可以通过改变电压和频率来控制电机转速。相比传统空调使用的定频压缩机,变频压缩机具有更宽的运行频率范围,可以根据室内温度实时调整转速,实现精确控制。

2. 温度检测

变频空调内置温度传感器,可以实时感知室内外的温度变化。当室内温度高于设定值时,变频压缩机会启动,制冷剂开始流通,吸热部分的制冷剂负责吸收室内热量,冷凝部分的制冷剂负责将热量释放到室外,从而实现降温效果。

3. 转速调节

根据温度检测结果,变频压缩机会自动调整转速。当室内温度接近设定值时,变频压缩机会降低转速,控制制冷剂的流量,避免过冷导致的温度波动。相反,当室内温度低于设定值时,变频压缩机会增加转速,增加制冷剂的流量,加热室内空气。

4. 节能效果

相比传统空调的定频压缩机,变频压缩机能够根据室内外温度的变化和用户需求来自动调节转速,从而避免了频繁启动和停止,节省了大量的能源。根据实际数据统计,变频空调相比传统空调可节能约30%。

变频空调原理图

变频空调原理图

变频空调原理图

变频空调是一种智能节能的空调系统,它通过调节压缩机的转速来实现室内温度的精确控制,从而达到节能的目的。变频空调的原理图如下所示:

1. 压缩机,变频空调的压缩机采用变频驱动技术,可以根据室内温度的变化实时调节转速,从而实现能耗的最优化。

2. 蒸发器和冷凝器,蒸发器和冷凝器是变频空调系统中的两个重要组件,它们通过循环往复的工作过程,实现制冷和制热的功能。

3. 控制系统,变频空调的控制系统采用先进的智能控制技术,可以实时监测室内外温度和湿度,根据用户的设定实现精确的温度控制。

4. 室内机和室外机,室内机和室外机是变频空调系统中的另外两个重要组件,它们通过管道连接,实现室内外空气的循环和交换。

变频空调的原理图清晰地展示了系统中各个组件之间的关系和工作原理,通过对原理图的分析,我们可以更好地理解变频空调的工作原理和节能优势。

总的来说,变频空调通过智能控制和高效运行的方式,实现了对室内温度的精确控制和能耗的最优化,是一种节能环保的空调系统,为人们的生活带来了更加舒适和便利的体验。

变频空调工作原理

变频空调工作原理

变频空调工作原理

变频空调是一种先进的空调技术,与传统的定频空调相比,具有更高的能效和

更舒适的使用体验。下面将详细介绍变频空调的工作原理。

1. 压缩机控制

变频空调的核心是变频压缩机。传统的定频空调使用的是定速压缩机,而变频

空调使用的是变频压缩机。变频压缩机可以根据室内温度的变化自动调节转速,实现精确的温度控制。

2. 变频驱动器

变频驱动器是变频空调的另一个重要组成部分。它通过控制变频压缩机的转速,实现室内温度的精确控制。变频驱动器可以根据室内温度的变化调节变频压缩机的转速,使其在不同的负荷条件下工作,提高能效。

3. 温度传感器

变频空调中的温度传感器用于感知室内温度,并将温度信号传输给变频驱动器。变频驱动器根据温度传感器的信号来调节变频压缩机的转速,以达到设定的温度。

4. 变频控制

变频空调通过变频控制实现室内温度的精确控制。当室内温度高于设定温度时,变频驱动器会增加变频压缩机的转速,增加制冷量,降低室内温度。当室内温度接近设定温度时,变频驱动器会减少变频压缩机的转速,减少制冷量,保持室内温度稳定。

5. 能效提升

相比传统的定频空调,变频空调具有更高的能效。这是因为变频空调可以根据实际需求调节制冷量,避免了频繁启停造成的能量浪费。此外,变频空调还可以根据室外环境的温度变化调节制冷量,进一步提高能效。

6. 舒适性提升

变频空调还提供了更舒适的使用体验。由于变频空调可以精确控制室内温度,避免了温度波动过大的问题。此外,变频空调还可以调节湿度,提供更舒适的室内环境。

总结:

变频空调通过使用变频压缩机和变频驱动器,实现了室内温度的精确控制。它具有更高的能效和更舒适的使用体验,成为现代家庭和办公场所的理想选择。通过合理使用变频空调,我们可以节约能源,降低碳排放,为可持续发展做出贡献。

典型机电一体化产品变频空调的技术分析

典型机电一体化产品变频空调的技术分析

典型机电一体化产品变频空调的技术分析变频空调是一种基于变频技术的节能空调产品。其主要特点是根据实

际需求调整压缩机的转速,从而达到节能降耗的目的。下面将对变频空调

的原理、技术特点以及优势进行详细分析。

变频空调的原理是通过改变空调压缩机的工作频率来调整制冷量。传

统的固定频率空调在使用过程中只有高速和停机的两种状态,无法根据实

际需要进行调整。而变频空调则可以根据室内温度和用户需求动态调节压

缩机的转速,使其运行在最佳状态。

变频空调的技术特点主要包括以下几个方面:

1.高效节能:变频空调可以根据室内温度和用户需求动态调整制冷量,避免了传统空调由于固定频率而导致的能耗浪费。相比固定频率空调,变

频空调的节能效果更加显著,可以节约30%以上的能源消耗。

2.精确控制:变频空调可以根据室内温度的变化精确调节制冷量,使

室内温度保持在设定的舒适范围内。同时,变频空调还可以在不同工况下

调节制冷量,如在人员密集、室外温度较高的情况下可以增加制冷量,保

证室内温度的稳定。

3.低噪音:由于变频空调在运行过程中可以根据需要自动调整转速,

使其工作在较低的工作频率范围内,从而减小了噪音产生的可能性。相比

固定频率空调,变频空调的噪音水平更低,可以提供更加安静舒适的使用

环境。

4.长寿命:变频空调在运行过程中转速变化较小,减少了机械件的磨损,从而延长了空调的使用寿命。此外,由于变频空调不需要频繁启停,

也减少了机械件的损坏风险。

5.环保节能:变频空调采用高效的压缩机和控制技术,降低了能源消耗,减少了对环境的污染。同时,由于运行稳定且制冷量可调的特点,变频空调可以减少氟利昂的使用,减少对臭氧层的破坏。

变频空调工作原理

变频空调工作原理

变频空调工作原理

空调是我们日常生活中常见的家电之一,而变频空调则是一种节能环保的空调产品。本文将详细介绍变频空调的工作原理。

一、变频空调的基本原理

变频空调是通过改变压缩机的转速来调节制冷量的大小,从而实现温度控制和节能的目的。其基本原理如下:

1. 压缩机

变频空调采用变频驱动技术,通过改变压缩机的转速来调节制冷量。传统的定频空调使用的是单速压缩机,只能以固定的转速运行。而变频空调中的压缩机则可以根据室内外温度的变化,自动调节转速,从而实现精确的温度控制。

2. 变频器

变频空调中的变频器是控制压缩机转速的关键部件。它通过改变电压和频率来调节压缩机的转速。当室内温度达到设定值时,变频器会降低压缩机的转速,减少制冷量;当室内温度偏高时,变频器会提高压缩机的转速,增加制冷量。这种精确的控制方式可以使空调运行更加高效。

二、变频空调的优势和特点

1. 节能高效

变频空调通过调节压缩机的转速,可以根据实际需求提供合适的制冷量,避免了传统空调因为制冷量过大或过小而造成的能源浪费。相比定频空调,变频空调的能效比更高,节能效果显著。

2. 温度控制精确

由于变频空调可以根据室内外温度的变化自动调节制冷量,因此室内温度的控

制更加精确。不仅可以提供更加舒适的室内环境,还可以避免温度波动对人体健康造成的影响。

3. 运行稳定静音

变频空调在运行过程中转速可以平稳调节,减少了机组的启停频率,降低了噪音。同时,由于变频空调采用的是电子控制方式,运行稳定可靠,减少了故障发生的可能性。

4. 舒适性提升

变频空调的运行过程中,室内温度波动小,空气流通均匀,室内湿度控制更好。这些特点使得变频空调能够提供更加舒适的室内环境,满足人们对于舒适度的需求。

家用变频空调冷负荷与节能分析

家用变频空调冷负荷与节能分析

家用变频空调冷负荷与节能分析

引言:

随着人们生活水平的提高,空调作为一种常见的家用电器,被广泛应

用于家庭生活中。然而,随之而来的能源消耗和环境问题也日益凸显。因此,对家用变频空调的冷负荷与节能进行深入分析,将有助于提高空调系

统的效能和节能水平。

一、冷负荷分析:

1.冷负荷的概念:

冷负荷是指空调系统为了满足室内空间的设计要求而需要提供的冷量。它受到多个因素的影响,如室内外温差、室内空间的热量输入、室内热源

产生的冷负荷等。

2.冷负荷计算方法:

冷负荷计算是确定空调系统制冷能力的关键。常见的计算方法有:室

内总负荷法、房屋整体热负荷计算法、房间负荷分项计算法等。这些方法

根据实际情况和需求,计算房间、楼层或者整栋建筑物的冷负荷,以确定

合适的空调容量。

3.影响冷负荷的因素:

(1)外界环境因素:室外温度、湿度、风速等都会影响冷负荷的大小。炎热的夏季和高温地区的冷负荷相较于其他季节或地区更大。

(2)室内热负荷因素:人体散发的热量、灯光、电器设备等都会产

生室内热负荷,进而增加空调系统的冷负荷。

(3)建筑结构因素:建筑的隔热性能、朝向、窗户的材料和面积等也会影响冷负荷的大小。

(4)使用者因素:使用者的习惯和行为,如开启其他电器设备、大量开窗通风等都会增加冷负荷。

二、节能分析:

1.节能概念及重要性:

节能是指提高能源利用效率,减少能源消耗的行为和措施。节能对于降低能源消耗和保护环境具有重要意义。对于家用变频空调来说,通过节能措施,可以减少能源消耗,降低对环境的影响。

2.家用变频空调节能技术:

(1)变频技术:通过变频控制室内外机的压缩机转速,使其能够根据室内温度变化进行调节,达到节能的目的。

变频空调电路原理和系统原理分析

变频空调电路原理和系统原理分析

变频空调电路原理和系统原理分析

一、变频空调电路原理分析

1.电源系统:变频空调的电源系统主要由变频器、整流器、滤波器等

组成。变频器将220V、50Hz的交流电转换为直流电,然后通过整流器进

行滤波去除杂波,最后得到稳定的直流电供给压缩机驱动电机。

2.控制系统:变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。微电脑控制器负责控制整个系统的运行,实时监测室内温度、压力等参数,并根据设定的目标温度和制冷需求来控

制压缩机的运转频率。

3.压缩机及驱动系统:压缩机是变频空调的核心部件,通过压缩制冷

剂将室内热量排出,从而实现室内温度的降低。驱动系统由变频器和电机

组成,其中变频器可以调节电机的运转频率,从而控制压缩机的制冷能力。

4.制冷系统:制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。制冷剂在蒸发器中接触室内空气,吸收热量并蒸发,然后被压缩机吸入,通过冷凝器排出热量,从而实现制冷效果。节流装置控制制冷剂的流量,使其保持一定的压力和温度。

二、变频空调系统原理分析

变频空调系统原理是指变频空调的整体工作原理,包括供冷工作原理

和供热工作原理。

1.供冷工作原理:当室内温度高于设定的目标温度时,温度传感器会

感应到室内温度的变化,并将信号传输给微电脑控制器。微电脑控制器通

过对室内温度的监测和运算,判断当前制冷需求,并控制变频器调节压缩

机的运转频率,以满足室内制冷需求。

2.供热工作原理:当室内温度低于设定的目标温度时,微电脑控制器

会判断当前需要供热,并控制变频器调节压缩机的运转频率,以满足室内

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变频空调技术分析

变频空调技术分析

发表日期:2005-09-07 浏览人数:3662 作者:unknown 来源:网易行业评论2条一.变频空调与普通空调的比较

变频空调的优点

表1 变频空调与常规空调的比较

项目常规空调变频空调

1 适应负

荷的能力

不能自动适应负

荷变化

自动适应负荷的变

2 温控精

开/关控制,温度

波动范围达2℃

降频控制,温度波动

范围1℃

3 启动性

启动电流大于额

定电流

软启动,启动电流很

4 节能性

开/关控制,不省

自动以低频维持,省

电30%

5 低电压

运转性能

180V以下很难

运转

低至150V也可正常

运转

6 制冷、

制热速度

慢快

7 热冷比小于120% 大于140%

8 低温制

热效果

0°C以下效果

-10°C时效果仍好

9 化霜性

能差

准确而快速,只需常

规空调一半的时间

1 0 除湿性

定时开/关控制,

除湿时有冷感

低频运转,只除湿不

降温,健康除湿

1 1 满负荷

运转无此功能

自动以高频强劲运

1 2 保护功

简单全面

1 3 自动控

制性能简单

真正模糊化、神经网

络化

变频空调的控制特点

1.适应负荷的能力

如图1,常规空调的制冷能力随着室外温度的上升而下降,而房间热负荷随室外温度上升而上升,这样,在室外温度较高,本需要空调向房间输出更大冷量时,常规空调往往制冷量不足,影响舒适性;而在室外温度较低时,本需要空调向房间输出较小冷量,常规空调往往制冷量过盛,白白浪费电力。而变频空调通过压缩机转速的变化,可以实现制冷量随室外温度的上升而上升,下降而下降,这样就实现了制冷量与房间热负荷的自动匹配,改善了舒适性,也节省了电力。

变频空调调节制冷量的原理如下:

一定工况下,制冷量与制冷剂质量流量成正比,

即 Q = q . m

式中,Q —制冷量

q —制冷剂单位质量制冷量

m —制冷剂质量流量

一定工况下,制冷剂质量流量与压缩机转速成正比例函数关系,

即 m = f ( N )

式中 f —制冷剂质量流量与压缩机转速的函数关系,不同结构的压缩机此关系式不同N —压缩机转速

综合上两式,就可以通过调节压缩机转速实现空调制冷量的调节,这正是直流或交流变频空调变频能量调节的原理。

2.温度调节方法

以制冷状态为例,图3表示的为常规空调的温度调节方法,其中T为室内温度,Ts为设定温度,达到设定温度压机停,室内温度高于设定温度1度,压缩机重新开启。图4为变频空调的

温度调节方法,室温每降低0.5度,运转频率就降低一档,相反,室温每升高0.5度,运转频率就升高一档,即室温越高,运转频率越大,以便空调快速制冷,室温越接近设定温度,运转频率就越小,提供的制冷量也越小,以维持室温在设定温度附近,温度波动小。

3.启动、运转性能

图5、图6分别为常规空调、变频空调启动时转速曲线。常规空调以定频启动、定速运转。变频空调低频启动、变频运转。

4.节能性

常规空调开/关方法控制,压缩机开关频繁,耗电多。变频空调自动以低频维持室温基本恒定,避免压缩机频繁开启,比常规空调省电30%左右。

5.低电压运转性能

常规空调在电压低于180V左右时,压缩机就不能启动,而变频空调在电压很低时,降频启动,降低启动时的负荷,最低启动电压可达150V。

6.热冷比

常规空调制冷、制热压缩机转速一样,只能通过系统匹配提高热冷比,局限性很大。

变频空调制热时压缩机转速比制冷时高许多,所以热冷比可高达140%以上。(制热时最高运转频率往往要比制冷最高运转频率高20Hz 左右)

7.低温制热效果

常规空调压缩机转速恒定,0°C以下压缩机功率很低,实际上没有什么制热效果;

变频空调低温下以高频运转,制热量是常规空调的3、4倍。

8.满负荷运转

常规空调压缩机只有一种转速,不可能实现满负荷时的强劲运转;

变频空调在人多时、刚开机时或室内外温差较大时,可实现高频强劲运转。

9.保护功能

常规空调每次发生电流等保护均需停压缩机;

变频空调每当发生保护时均以适当的降频运转予以缓冲,可实现不停机保护,不影响用户的使用。

二.变频空调的电路基本原理

变频空调根据压缩机是采用交流还是直流电机可分为交流变频和直流变频两种。

1.交流变频空调

(1)基本原理

异步电动机的电磁转矩是由定子主磁通和转子电流相互作用而产生的。定子绕组渡过电流时产生旋转磁场,在转子绕组内感应出电动势,因而产生了感应电流,该电流与定子旋转磁场相互作用,便产生了磁场力。而实际上对于异步电动机,旋转磁场的转速(通常称为同步转速)n0

与转子的转速n1是有差别的,两者之差与同步转速的比值,我们称之为转差率,用s来表示,即

式中,f —电流频率

p —电机极对数

所以转子的速度n1可用下式表示

由上式可知,只要改变异步电动机的供电频率,电机的转速便会发生改变,交流变频空调就是根据这一基本原理来运行的。

异步电动机在运行时,产生的感应电动势E1为:

式中,k —电机绕组系数;

N1 —每相定子绕组匝数

Φ —每极磁通

由于定子阻抗上的压降很小,可以忽略,这样,我们便可以得到:
