模拟电路设计求职试题集合
电路工程师岗位面试题及答案
电路工程师岗位面试题及答案1.请介绍一下您在电路设计方面的经验，以及您曾参与的项目。
回答：我在电路设计领域有超过十年的经验，曾主导过一项具有挑战性的射频电路设计项目。
该项目涉及高频率的信号处理和噪声抑制，我成功设计出一套高性能、低功耗的射频电路，实现了系统的优异性能。
2.请说明您对模拟和数字电路设计的熟悉程度，以及在项目中的应用经验。
回答：我对模拟和数字电路设计都有深入的了解。
在之前的项目中，我负责设计了一个复杂的模拟前端电路，实现了精确的信号处理。
同时，我也成功应用了FPGA技术，设计了一个高效的数字信号处理系统，实现了数字电路和模拟电路的协同工作。
3.在电路设计中，您是如何考虑功耗优化的？请分享一些实际案例。
回答：在电路设计中，我通常采用了多种功耗优化的策略，如降低工作频率、采用低功耗器件以及优化电源管理。
在一个移动设备电路设计项目中，我成功通过采用深度睡眠模式和智能功率管理，将功耗降低了30%，延长了电池寿命。
4.请详细说明您在高速数字电路设计中的经验，特别是在信号完整性和时序分析方面的实践。
回答：我曾负责设计一个高速数据传输系统，通过巧妙的时序分析和信号完整性验证，确保了数据在高速传输中的可靠性。
采用了差分信号传输、终端阻抗匹配等技术，成功解决了时序问题，确保了系统的稳定性和可靠性。
5.请分享一次您解决过的电磁兼容性（EMC）问题的经验。
回答：在一个工业控制系统的设计中，我面临了电磁兼容性的挑战。
通过合理布局线路、采用屏蔽罩和滤波器，成功减小了电磁辐射，通过EMC测试，并确保系统在电磁干扰环境下的正常运行。
6.您在电源电路设计中有何经验？请分享一个成功的案例。
回答：我曾负责设计一个低功耗传感器节点的电源电路。
通过采用开关电源、深度睡眠模式和智能功率管理，成功实现了对传感器节点的长期供电，并在实地测试中取得了良好的效果。
7.在多层印制电路板（PCB）设计中，您是如何处理信号完整性和电磁干扰的问题的？回答：在多层PCB设计中，我注重差分对、阻抗匹配和层间距离控制，以确保信号的完整性。

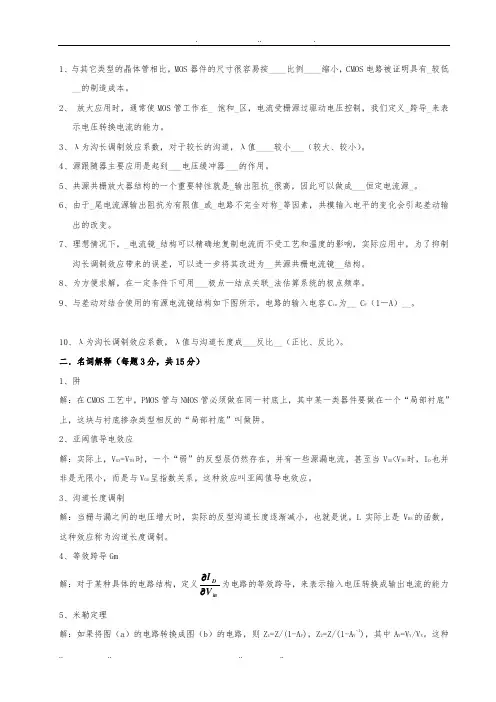

模拟集成电路设计试卷
1、与其它类型的晶体管相比，MOS 器件的尺寸很容易按____比例____缩小，CMOS 电路被证明具有_较低__的制造成本。
2、 放大应用时，通常使MOS 管工作在_ 饱和_区，电流受栅源过驱动电压控制，我们定义_跨导_来表示电压转换电流的能力。
3、λ为沟长调制效应系数，对于较长的沟道，λ值____较小___（较大、较小）。
4、源跟随器主要应用是起到___电压缓冲器___的作用。
5、共源共栅放大器结构的一个重要特性就是_输出阻抗_很高，因此可以做成___恒定电流源_。
6、由于_尾电流源输出阻抗为有限值_或_电路不完全对称_等因素，共模输入电平的变化会引起差动输出的改变。
7、理想情况下，_电流镜_结构可以精确地复制电流而不受工艺和温度的影响，实际应用中，为了抑制沟长调制效应带来的误差，可以进一步将其改进为__共源共栅电流镜__结构。
8、为方便求解，在一定条件下可用___极点—结点关联_法估算系统的极点频率。
9、与差动对结合使用的有源电流镜结构如下图所示，电路的输入电容C in 为__ C F （1－A ）__。
10、λ为沟长调制效应系数，λ值与沟道长度成___反比__（正比、反比）。
二．名词解释（每题3分，共15分） 1、阱解：在CMOS 工艺中，PMOS 管与NMOS 管必须做在同一衬底上，其中某一类器件要做在一个“局部衬底”上，这块与衬底掺杂类型相反的“局部衬底”叫做阱。
2、亚阈值导电效应解：实际上，V GS =V TH 时，一个“弱”的反型层仍然存在，并有一些源漏电流，甚至当V GS <V TH 时，I D 也并非是无限小，而是与V GS 呈指数关系，这种效应叫亚阈值导电效应。
3、沟道长度调制解：当栅与漏之间的电压增大时，实际的反型沟道长度逐渐减小，也就是说，L 实际上是V DS 的函数，这种效应称为沟道长度调制。
4、等效跨导Gm解：对于某种具体的电路结构，定义inDV I ∂∂为电路的等效跨导，来表示输入电压转换成输出电流的能力 5、米勒定理解：如果将图（a ）的电路转换成图（b ）的电路，则Z 1=Z/(1-A V )，Z 2=Z/(1-A V -1)，其中A V =V Y /V X 。
模拟电路版图设计试题
模拟电路版图设计试题模拟电路设计是电子工程中非常重要的一个环节，通过合理的版图设计可以确保电路的稳定性与性能。
下面给出一个模拟电路版图设计的试题，以检验您的设计能力。
题目描述：设计一个差分放大器电路，输入端为正反馈结构，要求增益为100倍，输入阻抗大于10kΩ，输出阻抗小于100Ω，带宽在500kHz以上。
使用CMOS工艺，电源电压为3.3V。
设计要求：1. 设计电路的整体结构，包括差分输入端、放大器部分和输出端。
2. 根据要求计算电路的具体参数，如电阻、电容值等。
3. 画出电路的布局图和连线图，确保版图布局合理，连线短小。
4. 模拟电路的仿真验证，分析电路的性能，调整参数使得符合设计要求。
设计思路：1. 差分放大器电路的设计是差分放大器和共模反馈电路的结合，可以实现对输入信号的放大，同时抑制共模干扰。
2. 选择合适的晶体管作为放大器，保证增益和带宽的要求。
3. 输入端的正反馈结构可以提高输入阻抗，减小输入信号的失真。
4. 输出端加入缓冲电路，使得输出阻抗小于100Ω，能够驱动负载。
电路参数计算：1. 根据增益要求和电源电压确定放大器的工作点电压。
2. 计算输入端电阻的大小，保证输入阻抗大于10kΩ。
3. 根据放大器的带宽要求确定放大器的频率特性，选择合适的电容值。
布局设计和仿真验证：1. 将电路分块布局，实现电路模块化设计。
2. 优化布局，减小布线长度，降低互感和互容影响。
3. 打开仿真软件，验证电路的性能，调整参数使得输出符合设计要求。
4. 进行交叉仿真，保证电路的稳定性和可靠性。
通过以上步骤，可以完成差分放大器电路的设计与验证，达到题目所要求的性能指标。
设计模拟电路需要仔细思考每一个环节，严格按照设计要求进行实施，方可完成高质量的电路设计。
祝您顺利完成设计任务！。
2021年模拟电路面试题和答案
Most people, most of the time, can only rely on themselves.悉心整理祝您一臂之力（WORD文档/A4打印/可编辑/页眉可删）模拟电路面试题和答案1、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。
2、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。
在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。
模拟电路经典试题及答案
模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。
答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。
答案：滤波器三、简答题6. 简述共射放大器的工作原理。
答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。
当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。
四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。
答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。
8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。
答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。
假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。
五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。
答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。
如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。
因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。
模拟电子应聘试题及答案
模拟电子应聘试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是什么？A. 信号的滤波B. 信号的放大C. 信号的转换D. 信号的调制答案：B2. 运算放大器的开环增益通常很高，这意味着什么？A. 容易受到外部干扰B. 容易实现负反馈C. 需要高电压供电D. 需要大电流驱动答案：B3. 负反馈放大器的主要优点是什么？A. 降低增益B. 提高稳定性C. 增加噪声D. 减少失真答案：B、D4. 在设计电源电路时，稳压二极管通常用于：A. 整流B. 滤波C. 稳压D. 放大答案：C5. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 随时间变化答案：B6. 模拟滤波器的主要功能是什么？A. 放大信号B. 滤除噪声C. 转换信号D. 调制信号答案：B7. 理想运算放大器的输入阻抗是：A. 无穷大B. 零C. 有限值D. 负值答案：A8. 模拟电路中，耦合方式有：A. 直接耦合B. 变压器耦合C. 电容耦合D. 所有选项答案：D9. 模拟信号的频带宽度通常指的是：A. 信号的频率范围B. 信号的幅度范围C. 信号的相位范围D. 信号的功率范围答案：A10. 在模拟电路设计中，温度漂移通常会影响：A. 增益B. 偏置电压C. 频率响应D. 所有选项答案：D二、简答题（每题10分，共30分）1. 简述差分放大器的工作原理及其优点。
答案：差分放大器是一种具有两个输入端的放大器，它对两个输入端的差值信号进行放大。
其优点包括高共模抑制比，能有效地抑制共模噪声，提高信号的信噪比。
2. 什么是集成运算放大器的频率响应？请简述其重要性。
答案：运算放大器的频率响应是指运算放大器对不同频率信号放大能力的变化。
它的重要性在于，不同的应用场景可能需要不同的频率响应特性，以确保信号在放大过程中不失真。
3. 解释什么是电源纹波，它对电子系统有何影响？答案：电源纹波是指电源输出电压的周期性波动。
模拟电子线路试题
模拟电子线路试题一、题目要求设计一个模拟电子线路，满足以下条件：1. 电路包括电源、电容、电感和电阻四个基本元件；2. 电路运行稳定，能够实现一个简单功能；3. 电路设计合理，电压和电流能够在一定范围内变化；4. 根据题目要求，在电路中添加适当的元件，以满足功能需求。
二、电路设计方案本次设计的模拟电子线路，旨在实现一个简单的振荡器，产生稳定的正弦波信号。
1. 元件选取根据振荡器的要求，选择以下元件：- 电源：使用稳定的直流电源，保证电路电压的稳定性；- 电容：选择符合频率范围要求的电容，用于调节振荡频率；- 电感：选择具有合适电感值的元件，用于调节振荡频率和振幅；- 电阻：选择适当阻值的电阻，用于限制电流和调节振幅。
2. 电路连接将电容、电感和电阻按照以下连接方式连接：- 将电源正极与电感一端相连；- 将电阻与电容串联后，再将其与电感另一端相连；- 将电源负极与电容与电阻串联点相连。
3. 频率调节根据振荡器频率的要求，可以通过改变电容和电感的数值来实现频率的调节。
增大电容或电感的数值，可以降低频率；减小数值，可以提高频率。
4. 振幅调节振荡器的振幅可以通过改变电源的电压或调节电阻的数值来实现。
增加电源电压或电阻阻值，可以增大振幅；减小电源电压或电阻阻值，可以减小振幅。
5. 功能实现通过以上连接和调节，电路可以实现一个稳定的振荡器功能，产生正弦波信号。
三、总结本次设计的模拟电子线路是一个振荡器电路，通过选择合适的元件并连接起来，实现了频率和振幅的调节。
振荡器电路广泛应用于通信、音频等领域，具有重要的实际意义。
在电子线路的设计过程中，要考虑到元件的选取、连接方式以及功能要求，以保证电路的正常运行和稳定性。
通过本次设计，不仅加深了对模拟电子线路的理解和实践能力，也提升了对振荡器电路的认识。
希望今后能够继续学习和探索模拟电子线路的设计与应用。
模拟电路设计 基础知识(笔试时候容易遇到的题目)
模拟电路设计基础知识(笔试时候容易遇到的题目)1、最基本的如三极管曲线特性(太低极了点)2、基本放大电路，种类，优缺点，特别是广泛采用差分结构的原因3、反馈之类，如：负反馈的优点（带宽变大）4、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法5、锁相环电路组成，振荡器（比如用D触发器如何搭）6、A/D电路组成,工作原理如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一列举太底层的MOS管物理特性感觉一般不大会作为笔试面试题，因为全是微电子物理，公式推导太罗索，除非面试出题的是个老学究 ic设计的话需要熟悉的软件adence, Synopsys, Advant，UNIX当然也要大概会操作实际工作所需要的一些技术知识(面试容易问到)如电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问，肯定会问得很细（所以别把什么都写上，精通之类的词也别用太多了），这个东西各个人就不一样了，不好说什么了。
2、数字电路设计当然必问Verilog/VHDL，如设计计数器逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等比如：设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱数1、画出fsm（有限状态机）2、用verilog编程，语法要符合fpga设计的要求系统方面：如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线之类的问题3、单片机、DSP、FPGA、嵌入式方面（从没碰过，就大概知道几个名字胡扯几句，欢迎拍砖，也欢迎牛人帮忙补充）如单片机中断几个/类型，编中断程序注意什么问题 DSP的结构（冯、诺伊曼结构吗？）嵌入式处理器类型(如ARM)，操作系统种类（Vxworks,ucos,winCE,linux），操作系统方面偏CS方向了，在CS篇里面讲了4、信号系统基础拉氏变换与Z变换公式等类似东西，随便翻翻书把如、h(n)=-a*h(n-1)+b*δ(n)a、求h(n)的z变换b、问该系统是否为稳定系统c、写出F IR数字滤波器的差分方程以往各种笔试题举例利用4选1实现F(x,y,z)=xz+yz 用mos管搭出一个二输入与非门。
电子学工程师面试题及答案
电子学工程师面试题及答案1.解释一下你在电子学工程师岗位上的工作经验。
答：我在过去五年中一直从事电子学工程师的工作，负责设计和优化电路板，确保产品的性能和稳定性。
在上一家公司，我领导了一个跨功能团队，成功设计了一款具有高度集成性的嵌入式系统，提高了产品的整体效率，并将生产成本降低了15%。
2.谈谈你在模拟电路设计方面的经验。
答：我的模拟电路设计经验涵盖了各种应用场景，包括放大器、滤波器和功率管理电路。
例如，我设计了一款低功耗放大器，通过使用低功耗运算放大器和精心调整电源电压，实现了在高增益下的低功耗运行。
3.你对数字信号处理有何了解？答：在数字信号处理方面，我曾领导一个项目，设计了一个基于FPGA的高性能数字滤波器。
我们利用了FPGA的并行计算能力，实现了对大量数据的实时处理，显著提高了系统的响应速度。
4.请详细描述你在嵌入式系统开发中的经验。
答：我曾负责开发一款嵌入式系统，集成了多个传感器和通信模块，用于实时数据采集和远程监控。
通过选择合适的微控制器和优化算法，我成功地将系统的响应时间缩短到毫秒级别，并提高了系统的稳定性。
5.谈谈你在硬件描述语言（如Verilog、VHDL）方面的经验。
答：我在Verilog和VHDL方面有深入的了解，曾在一个复杂的数字系统设计项目中使用Verilog。
我设计了一个多通道数据采集模块，通过合理的模块划分和时序控制，确保了系统的可靠性和稳定性。
6.如何处理电路设计中的EMI/EMC问题？答：在我之前的项目中，我们通过合理的布局和设计屏蔽措施，有效地减少了电磁干扰（EMI）和电磁兼容性（EMC）问题。
同时，利用仿真工具对电路进行模拟，及早发现潜在的问题并进行调整，确保产品在认证测试中顺利通过。
7.在面对紧急项目时，你如何保证高质量的设计和交付？答：我有经验在紧迫的时间框架内工作。
我会首先确保清晰的项目计划，并合理分配任务给团队成员。
同时，我会采用迭代式的开发方法，尽早完成关键模块的设计和测试，确保在最短的时间内获得可靠的结果。
模拟电子技术考试试题
模拟电子技术考试试题一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本作用是：A. 放大电压B. 放大电流C. 调节电阻D. 转换能量形式2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 零D. 13. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小输出阻抗4. 非线性失真主要发生在信号的哪个阶段：A. 线性放大B. 饱和区C. 截止区D. 过渡区5. 差分放大电路的主要优点是：A. 增益高B. 稳定性好C. 抑制共模干扰D. 功耗低6. 集成运算放大器的电源电压通常为：A. ±5VB. ±12VC. ±15VD. 所有选项都是可能的7. 以下哪个不是模拟信号的特点：A. 连续性B. 可量化C. 可模拟D. 可放大8. 一个理想的电压源的内阻是：A. 无穷大B. 非常大C. 零D. 有限9. 信号的频率响应特性通常用来描述：A. 放大器的增益B. 放大器的相位C. 放大器的稳定性D. 放大器的失真10. 一个理想的电流源的输出电流：A. 随负载变化B. 不随负载变化C. 随电压变化D. 不随电压变化二、简答题（每题5分，共20分）1. 简述运算放大器的两种基本配置：非反相放大器和反相放大器的工作原理。
2. 说明什么是共模抑制比（CMRR），并解释它在差分放大电路中的重要性。
3. 解释什么是电源抑制比（PSRR），并说明它对运算放大器性能的影响。
4. 描述在设计模拟电路时，为什么需要考虑温度漂移问题。
三、计算题（每题10分，共30分）1. 给定一个非反相放大器电路，其输入电阻为10kΩ，反馈电阻为2kΩ，求放大器的电压增益。
2. 如果一个差分放大电路的共模抑制比为60dB，共模输入电压为5V，求差模输出电压。
3. 设计一个简单的低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。
四、分析题（每题15分，共30分）1. 分析一个带有负反馈的放大器电路，并说明负反馈对放大器性能的影响。
模拟电路笔试及面试问题
模拟电路1.基尔霍夫定理的内容是什么？（仕兰微电子）a.基尔霍夫电流定律：在电路的任一节点，流入、流出该节点电流的代数和为零b.基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零。
2.平板电容公式CεS/4πkd。
3.三极管曲线特性。
4.描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
包含反馈作用的放大电路称为反馈放大电路。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响：a.降低放大倍数b.提高放大倍数的稳定性由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。
C.减小非线性失真和噪声d 改变了放大器的输入电阻Ri 和输出电阻Ro 。
对输入电阻ri 的影响：串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。
对输出电阻ro 的影响：电压负反馈使输出电阻减小，电流负反馈使输出电阻增加。
负反馈的应用：电压并联负反馈，电流串联负反馈，电压串联负反馈和电流并联负反馈。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为：a. 为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。
b. 信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。
c. 根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。
d. 在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。
电子电路设计工程师面试题及答案(精选)
电子电路设计工程师面试题及答案1.请描述一次您在电子电路设计中解决复杂问题的经验。
在我的上一份工作中，我们遇到了一个性能优化的挑战，需要在电路设计中提高信号传输速度。
我通过采用差分信号传输、优化PCB布局以减小信号路径长度，以及使用高速电路设计工具进行仿真和分析，成功提高了系统的整体性能。
2.如何处理设计中的电磁干扰问题，以确保电路的稳定性和抗干扰能力？在面对电磁干扰时，我采用了合适的屏蔽措施，如使用屏蔽罩、优化地线布局，并利用滤波器来降低干扰。
此外，我通过仿真工具进行电磁兼容性分析，以确保电路在实际环境中的稳定性。
3.请详细介绍您在高频电路设计中的经验，特别是在射频设计方面的成就。
在之前的项目中，我负责设计了一套射频前端电路，涉及频率范围较广。
通过合理选择元器件、进行频域仿真和优化，成功实现了对不同频段信号的高效捕获和处理，使系统在复杂环境中表现卓越。
4.如何平衡在电路设计中的功耗和性能，尤其是在移动设备等有限电源环境下？在移动设备电路设计中，我注重优化功耗和性能的平衡。
通过采用低功耗元器件、优化电源管理策略，以及采用动态电压调整技术，成功实现了在有限电源环境下的长时间运行，同时保持了系统的高性能。
5.请描述您在模拟电路设计中解决过的一个挑战，以及您的解决方法。
在之前的项目中，我遇到了一个模拟电路中的非线性问题，导致信号失真。
我通过引入反馈控制、调整电路增益和采用精准的元器件进行替代，成功地解决了信号失真的问题，并提升了整体电路性能。
6.在数字电路设计中，如何确保电路的稳定性和可靠性，尤其是在高温或极端环境下？在数字电路设计中，我采用了工艺上的优化，选择耐高温材料和元器件，以及通过热仿真工具来评估电路在不同温度条件下的性能。
这些措施有效地提高了电路的稳定性和可靠性，确保在极端环境中仍能正常工作。
7.在多层PCB设计中，您是如何优化信号完整性和降低串扰的？我在多层PCB设计中采用分层布局、差分信号传输、地孔的合理设置等手段，以降低信号路径的交叉和减小串扰。
电子类招聘题目模拟电路部分精选
1.最基本的如三极管曲线特性答：即晶体三极管的伏安特性曲线：输入特性曲线和输出特性曲线。
输入特性是指三极管输入回路中，加在基极和发射极的电压Ube与由它所产生的基极电流Ib之间的关系。
晶体管的输入特性曲线与二极管的正向特性相似，因为b、e间是正向偏置的PN结（放大模式下）输出特性通常是指在一定的基极电流Ib控制下，三极管的集电极与发射极之间的电压UCE同集电极电流Ic的关系。
2.描述反馈电路的概念，列举负反馈的影响及其应用答：反馈是将放大器输出信号(电压或电流)的一部分或全部，回授到放大器输入端与输入信号进行比较(相加或相减)，并用比较所得的有效输入信号去控制输出，这就是放大器的反馈过程。
负反馈对放大器性能有四种影响： 1)降低放大倍数 2)提高放大倍数的稳定性 由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。
3)减小非线性失真和噪声 4)改变了放大器的输入电阻Ri和输出电阻Ro 对输入电阻ri的影响：串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。
对输出电阻ro的影响：电压负反馈使输出电阻减小，电流负反馈使输出电阻增加。
负反馈的应用：电压并联负反馈，电流串联负反馈，电压串联负反馈和电流并联负反馈。
3.频率响应，如：怎么才算是稳定的，如何改变频率响应曲线的几个方法答：频率响应通常亦称频率特性，频率响应或频率特性是衡量放大电路对不同频率输入信号适应能力的一项技术指标。
实质上，频率响应就是指放大器的增益与频率的关系。
通常讲一个好的放大器，不但要有足够的放大倍数，而且要有良好的保真性能，即：放大器的非线性失真要小，放大器的频率响应要好。
“好”：指放大器对不同频率的信号要有同等的放大。
之所以放大器具有频率响应问题，原因有二：一是实际放大的信号频率不是单一的；；二是放大器具有电抗元件和电抗因素。
由于放大电路中存在电抗元件（如管子的极间电容，电路的负载电容、分布电容、耦合电容、射极旁路电容等），使得放大器可能对不同频率信号分量的放大倍数和相移不同。
模拟电路求职笔试题
模拟电路求职笔试题一、选择题1. 下列元器件中，哪一种在模拟电路中被用来储存能量？A. 电阻B. 电容C. 电感D. 二极管2. 如果一个模拟电路的增益为10，输入信号的幅度为2V，则输出信号的幅度为多少？A. 5VB. 10VC. 20VD. 30V3. 以下哪种电路可以将交流信号转换成直流信号？A. 整流电路B. 隔离电路C. 滤波电路D. 放大电路4. 当一个电容器接在直流电源上充电时，其电压和电量的变化关系是？A. 电压先增加后减少，电量线性变化B. 电压持续增加，电量线性变化C. 电压持续增加，电量先增加后减少D. 电压先增加后减少，电量持续增加5. 一个模拟电路中的电阻R，电容C和电感L构成一个谐振电路，若当频率为f1时电阻R消耗的功率最小，则下列说法错误的是？A. 当频率为f1时，电容C和电感L的阻抗相等B. 当频率为f1时，电容C和电感L的功率因子最大C. 当频率为f1时，整个电路的无功功率为零D. 当频率为f1时，整个电路的有功功率最大二、简答题1. 什么是反馈电路？它的作用是什么？2. 请简要解释以下几种常见的滤波电路：低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
3. 请简要介绍模拟电路中的比例积分环节(PID控制)。
三、应用题1. 设计一个电路，能够将输入的正弦波信号的幅度放大10倍。
2. 请设计一个简单的交流电源，输出电压为12V，频率为50Hz。
以上为模拟电路求职笔试题内容，希望能够帮助您检验和巩固自己的模拟电路知识，提升面试竞争力。
祝您成功！。
求职季：给你一些面试模电题目
求职季：给你一些面试模电题目又快到求职的旺季，给大家一些模电面试题目1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(c=εs/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压y+和y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。
(infineon笔试试题)15、电阻r和电容c串联，输入电压为r和c之间的电压，输出电压分别为c上电压和r上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当rc<16、有源滤波器和无源滤波器的原理及区别?（新太硬件）17、有一时域信号s=v0sin(2pif0t)+v1cos(2pif1t)+v2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。
（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在cmos电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用p管还是n管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。
模电数电题面试题集锦
答案：FPGA是可编程ASIC。
ASIC:专用集成电路，它是而向专门用途的电路，专门为一个用户设计和制造的。根据一个 用户的特立要求，能以低研制成本，短、交货周期供货的全定制，半左制集成电路。与门 阵列等苴它ASIC（Application Specific IC）相比，它们又具有设计开发周期短、设讣制造成本 低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。
IC
仁我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路 相关的内容（如讲淸楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的槪念）。（仕兰微面试题目）
4、你知道的集成电路设讣的表达方式有哪几种？（仕兰微而试题目）
6、简述FPGA等可编程逻辑器件设计流程。（仕兰微面试题目）
接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位按钮的电压值, 看是否正确。
然后再检査晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探头 的“X10”档。另一个办法是测量复位状态下的I0口电平，按住复位键不放，然后测量I0口
（没接外部上拉的P0口除外）的电压，看是否是髙电平，如果不是高电平，则多半是因为
24、晶体振荡器，好像是给出振荡频率让你求周期（应该是单片机的,12分之一周期….）（华 为面试题）
25、LC正弦波振荡器有
26、VCO是什么，什么参数（压控振荡器?）（华为面试题）
27、锁相环有哪几部分组成？（仕兰微电子）
28、锁相环电路组成，振荡器（比如用D触发器如何搭）。（未知）
29、求锁相环的输出频率，给了一个锁相环的结构图。（未知）
模拟电路面试题
模拟电路面试题模拟电路(基本概念和知识总揽)1、基本放大电路种类(电压放大器，电流放大器，互导放大器和互阻放大器)，优缺点，特别是广泛采用差分结构的原因。
2、负反馈种类(电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用)3、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律。
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
4、描述反馈电路的概念，列举他们的应用?反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压(流)负反馈的特点：电路的输出电压(流)趋向于维持恒定。
5、有源滤波器和无源滤波器的区别?无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
6、基本放大电路的种类及优缺点，广泛采用差分结构的原因。
答：基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路，简称共基、共射、共集放大电路。
共射放大电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻较大，频带较窄。
常做为低频电压放大电路的单元电路。
共基放大电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射放大电路相当，频率特性是三种接法中最好的电路。
模拟电路面试题及答案
模拟电路面试题及答案【篇一：经典数字电路和模拟电路面试题】路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系。
電路設計可分類為同步電路和非同步電路設計。
同步電路利用時鐘脈衝使其子系統同步運作，而非同步電路不使用時鐘脈衝做同步，其子系統是使用特殊的“開始”和“完成”信號使之同步。
由於非同步電路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性--因此近年來對非同步電路研究增加快速，論文發表數以倍增，而intel pentium 4處理器設計，也開始採用非同步電路設計。
异步电路主要是组合逻辑电路，用于产生地址译码器、ＦＩＦＯ或ＲＡＭ的读写控制信号脉冲，其逻辑输出与任何时钟信号都没有关系，译码输出产生的毛刺通常是可以监控的。
同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路，其所有操作都是在严格的时钟控制下完成的。
这些时序电路共享同一个时钟ＣＬＫ，而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。
3、什么是线与逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。
在硬件上，要用oc门来实现（漏极或者集电极开路），由于不用oc门可能使灌电流过大，而烧坏逻辑门，同时在输出端口应加一个上拉电阻。
（线或则是下拉电阻）4、什么是setup 和holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）6、解释setup time和hold time的定义和在时钟信号延迟时的变化。
（未知）7、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛via 2003.11.06 上海笔试试题）setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。
电气类模拟面试题目(3篇)
第1篇一、基础知识题1. 请简述基尔霍夫电流定律和基尔霍夫电压定律的内容。
解析：基尔霍夫电流定律是电荷守恒定律，即在电路中流入一个节点的电荷与流出同一个节点的电荷相等。
基尔霍夫电压定律是能量守恒定律，即在电路中回路电压之和为零。
2. 请简述电阻、电感和电容的串联电路中，电压与电流的关系。
解析：在串联电路中，电压与电流的关系可以用欧姆定律表示，即U=IR，其中U为电压，I为电流，R为电阻。
3. 请简述三相交流电的特点。
解析：三相交流电具有以下特点：1）三相电压和电流的频率相同，但相位相差120度；2）三相电压和电流的幅值相等；3）三相电压和电流的波形相同。
4. 请简述电力系统稳定性及其影响因素。
解析：电力系统稳定性是指电力系统在受到扰动后，能够保持正常运行状态的能力。
影响电力系统稳定性的因素有：1）发电机、变压器等设备的参数；2）负荷变化；3）电力系统拓扑结构；4）控制策略等。
5. 请简述电力系统保护的基本原理。
解析：电力系统保护的基本原理是利用检测装置对电力系统进行监测，当系统发生故障时，保护装置能够迅速切断故障点，保护电力设备和人身安全。
二、专业应用题1. 请简述电力系统中的过电压及其防护措施。
解析：电力系统中的过电压包括操作过电压、雷电过电压和工频过电压。
防护措施有：1）选用合适的绝缘水平；2）采用避雷器；3）采取过电压保护装置；4）提高系统运行稳定性等。
2. 请简述电力系统中的谐波及其影响。
解析：电力系统中的谐波是指频率为基波频率整数倍的电压或电流。
谐波会对电力系统产生以下影响：1）降低电力设备寿命；2）影响电力系统稳定性；3）干扰通信等。
降低谐波影响的方法有：1）采用无谐波设备；2）提高系统运行稳定性；3）采用滤波器等。
3. 请简述电气设备绝缘性能的检测方法。
解析：电气设备绝缘性能的检测方法有：1）工频耐压测试；2）直流耐压测试；3）绝缘电阻测试；4）介质损耗角正切测试等。
4. 请简述电力系统调度自动化系统的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电路设计求职试题集合笔试网简答题：(1)设计一个重采样系统，说明如何anti-alias。
(2)画出cmos与非门的电路，并画出波形图简述其功能。
(3)编写一子程序，将al中一位十六进制数转移为对应的ascii码并用2号dos 功能调用显示出来，输入参数：被转换的十六进制数已在al中。
(4)pcm通信系统中收端低通的作用是什么(5)名词解释:sram,ssram,sdram 。
(6)接上题，求此码字所对应的编、解码电平。
(7)for a system with a matched impedance, what is the reflection coefficient and swr(8)形成二次群一般采用什么方法为什么(9)为什么二次群的形成不采用pcm复用而用数字复接(10)用verilog/vhdl写一个fifo控制器包括空，满，半满信号。
(11)基带数字信号序列为1001101，载频与码元速率相同。
“0”码用π相载波表示，“1”码用0相载波表示。
试画出载波和2psk信号的波形。
(12)半导体工艺中，掺杂有哪几种方式(13)name 2 possible sources of electromagnetic interference on electronics circuit asm.(14)为了提高小信号的量化信噪比，仍然采用均匀量化行不行(15)dsp和通用处理器在结构上有什么不同，请简要画出你熟悉的一种dsp结构图。
(16)有两个线程void producer(){while(1){generatepacket();putpacketintobuffer();signal(customer);}}void customer(){while(1){waitforsignal();if(packetinbuffer>10){readallpackets();processpackets();}}}（1）有没有其他方法可以提高程序的性能（2）可不可以不使用信号之类的机制来实现上述的功能(17)逐次渐近型编码器中本地解码器由哪几部分组成(18)用verilog或vhdl写一段代码，实现消除一个glitch。
(19)硅栅coms工艺中n阱中做的是p管还是n管，n阱的阱电位的连接有什么要求(20)画出l=8,xe≤ 时的均匀量化信噪比曲线(忽略过载区量化噪声功率)。
来源：笔试网；面试网选择题：(1)没有语法错误的输入指令是al，30h30h，aldx，alal，［bx］(2)适合基带传输的码型是码码码码和cmi码(3)调频时，如果调制信号频率降低一半，幅度增大一倍，这时fm波的最大相偏a.增大到二倍b.减小到二倍c.增大到四倍d.不变(4)可用于数字信号基带传输的信道为a.电缆b.光缆c.卫星d.微波(5)设a=，b=，c=，d=，它们之间的关系是+d=b+d=b=d>c>d(6)设num=b，指令“mov ax，num shl 3”执行后ax中的值是(7)汇编语言源程序，可以是a.可以直接由机器执行b.必须由编译程序生成目标程序才能执行c.必须由解释程序生成目标程序才能执行d.必须由汇编程序汇编成目标程序才能执行(8)转移指令jmp near ptr proca的转移范围是～7fffh～0fffh～7fh～7fh(9)sp的初值为1000h，执行指令push ax后sp的值是(10)下面两个传送指令语句中源操作数寻址方式是（）var1 dw 32hvar2 equ 32h┇mov ax，var1mov bx，var2a.都是立即数寻址b.前一条指令是立即数寻址，后一条指令是直接寻址c.前一条指令是直接寻址，后一条指令是立即数寻址d.都是直接寻址(11)如某循环程序是对两个数组进行某种运算处理，当数组处理完毕或运算处理的结果不为某一指定值时(每次循环时，对运算结果已进行了测试)，就结束循环。
如要求一定使用循环控制指令，这时应选用的指令是loopzloopnz(12)为在一连续的存储单元中依次存放数据41h，42h，…48h，下面的数据定义语句中有语法错误的是41h，42h，43h，44h，45h，46h，47h，48h4142h，4344h，4546h，4748h‘abcdefgh’‘ba’，‘dc’，‘fe’，‘hg’(13)有语句：count equ 256，下列四种叙述中，正确的是是变量占用一个字节存储单元是符号常数占用二个字节存储单元(14)将ax中有符号数除以2的正确指令是ax，1ax，1ax，1ax，1(15)若ax=-15要得到ax=15应执行的指令是axaxaxax(16)da1 equ word ptr da2da2 db oabh，ocdhshl da1，1shr da2，1上述两条指令执行后，da2中两字节单元内容分别是，0cdh，9bh，57h，9bh(17)没有语法错误的输入指令是al，30h30h，aldx，alal，［bx］(18)pcm通信系统中采用抽样保持的目的是a.保证编码的精度b.减小量化误差c.减小量化噪声d.以上都不是(19)mov bx,offfehneg bxnot bx上述三条指令执行后,bx 中的内容是(20)当ss=9876h,sp=4328h，执行popf指令后，堆栈顶部的物理地址是(21)标志信号的抽样周期为（125μs）(22)org 200hbuf db 12h，34hmov ax， word ptr buf上述指令语句执行后ax 中的内容是(23)下面两个传送指令语句中源操作数寻址方式是（）var1 dw 32hvar2 equ 32h┇mov ax，var1mov bx，var2a.都是立即数寻址b.前一条指令是立即数寻址，后一条指令是直接寻址c.前一条指令是直接寻址，后一条指令是立即数寻址d.都是直接寻址(24)8086/8088的存储器组织是将存储器划分为段，可作为段的起始地址是。
(25)无条件转移指令jmp实现段间间接转移，转移的目标地址在a.某个字存储单元中b.某个双字存储单元中c.某个16位通用寄存器中d.两个16位通用寄存器中(26)下列指令执行后对源和目的操作数均无影响的是[bx+2]，axax，2467h[si]，bxax，bx(27)x db 20h dup(0)y dw ‘7a’,‘8b’mov ch,length ymov cl, length x执行上述指令后，cx中的内容是(28)算术右移指令sar 和逻辑右移指令shr，两条指令执行结果完全相同的条件是a.目的操作数最高位为b.目的操作数最高位为1c.目的操作数为任意情况d.无论什么情况都不可能完全相同(29)设ss=338ah，sp=450h，执行push bx，和pushf两条指令后，堆栈顶部的物理地址是(30)汇编语言源程序，可以是a.可以直接由机器执行b.必须由编译程序生成目标程序才能执行c.必须由解释程序生成目标程序才能执行d.必须由汇编程序汇编成目标程序才能执行(31)设数据段有:da1 db xx ;是任一数据da2 db ofeh下列两条指令:mov dl, da1or dl,da2执行后，dl中的内容可能是或0fehb.只能是0fehc.只能是0ffhd.只能是01h(32)下列指令执行后既能使ax=0同时又使cf=0,of=0的是ax，axax，axax，axax，0(33)下列指令执行后既能使ax=0同时又使cf=0,of=0的是ax，axax，axax，axax，0(34)当堆栈为空时，如ss=0805h，sp=40h，栈底字单元的物理地址是(35)非均匀量化的特点是a.大、小信号的量化误差相等b.量化误差>c.大信号的量化误差小，小信号的量化误差大d.小信号的量化误差小，大信号的量化误差大(36)调频时，如果调制信号频率降低一半，幅度增大一倍，这时fm波的最大相偏a.增大到二倍b.减小到二倍c.增大到四倍d.不变(37)比较bx和si中的两个存储器地址，若bx≥si转向high的正确指令是highhighhighhigh(38)线路保护倒换可以采用+1方式∶1方式∶n方式+1方式、1∶1方式和l∶n方式都可以(39)db1 db 8 dup2 dup3，3 dup2┇mov ax，word ptr db1 [04h]上面指令执行后，ax的内容是(40)a律13折线编码器量化级数n越大a.编码误差越小b.折叠噪声越小c.判定值数目越多d.编码误差越小、判定值数目越多(41)设(al)=63h(bl)=29h执行下面指令后sub al,bldasax的内容是a.(ax)=0304hb.(ax)=0034c.(ax)=0034hd.(ax)=0304(42)将二进码转换成hdb3码，当两个取代节之间原始传号码的个数为奇数时，后边取代节用。
+00v+d.不能确定(43)斜率鉴频器的基本原理是利用( )实现频率-幅度变换，将等幅的fm波变换为fm-a波，再用包络检波器将调制信号恢复出来。
a.微分电路谐振回路幅频特性的线性段c.移相网络d.乘法器(44)算术右移指令sar 和逻辑右移指令shr，两条指令执行结果完全相同的条件是a.目的操作数最高位为b.目的操作数最高位为1c.目的操作数为任意情况d.无论什么情况都不可能完全相同(45)异步复接二次群帧周期是。
μsμsμs(46)设ax中有一带符号数85２0h，执行sar ax，1指令后，ax中的值是(47)x db 20h dup(0)y dw ‘7a’,‘8b’mov ch,length ymov cl, length x执行上述指令后，cx中的内容是(48)下面xchg指令语句中,语法正确的是ax,dsbl,[bx]al,ofh[si],[di](49)xor ax，axmov cx，5next：add al，6aaaloop next上述程序段执行的结果是=0030h=0300h=30=001eh(50)设物理地址(21000h)=20h,(21001h)=30h，(21002h)=40h。
如从地址21001h中取出一个字的内容是(51)设石英谐振器的串联谐振频率为fs，并联谐振频率为fp，试选择下列一个正确答案a.当f=fp时，等效阻抗为0b.当f=fs时，等效阻抗为∞c.当fd.当f>fp时，等效阻抗呈容性(52)电离层反射传播时，传输频率a.越高越好b.越小越好c.低比高好d.尽可能高但应防止穿透电离层(53)设非压缩bcd码(al)=09h，(bl)=04h在执行sub al，bl指令后应选的校正指令是(54)设num1 equ 100num2= 64h下面指令执行后，使bl 中为全1的指令是bl，num1 eq num2bl，num1 lt num2bl，num1 ne num2bl，num1 gt num2(55)令scasb操作数的段地址一定在( )寄存器中。
