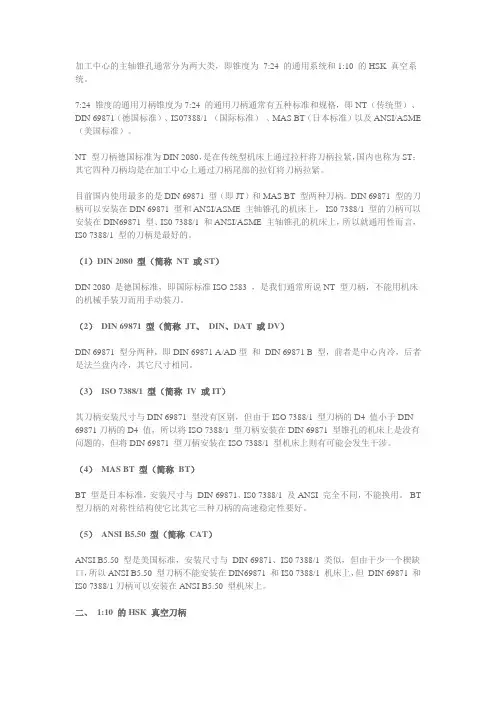

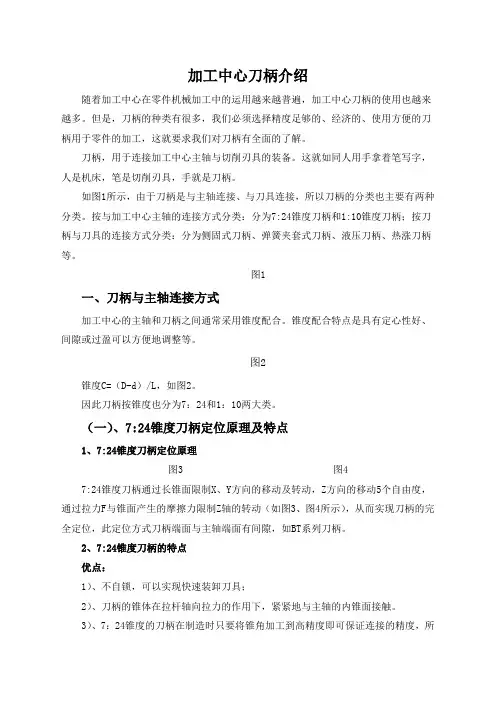

加工中心的主轴锥孔通常分为两大类,即锥度为
7:24
的通用系统和
1:10
的
HSK
真空系
统。
7:24
锥度的通用刀柄
锥度为
7:24
的通用刀柄通常有五种标准和规格,
即
NT
(传统型)
、
DIN 69871
(德国标准)
、
IS0
7388/1
(国际标准)
、
MAS BT
(日本标准)以及
ANSI/ASME
(美国标准)
。
NT
型刀柄德国标准为
DIN 2080
,
是在传统型机床上通过拉杆将刀柄拉紧,
国内也称为
ST
;
其它四
种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是
DIN 69871
型
(即
JT
)
和
MAS BT
型两种刀柄。
DIN 69871
型的刀
柄可以
安装在
DIN 69871
型和
ANSI/ASME
主轴锥孔的机床上,
IS0 7388/1
型的刀柄可以安装在
DIN
69871
型、
IS0 7388/1
和
ANSI/ASME
主轴锥孔的机床上,
所以就通用性而言,
IS0 7388/1
型
的刀
柄是最好的。
(
1
)
DIN 2080
型(简称
NT
或
ST
)
DIN
2080
是德国标准,即国际标准ISO
2583
,是我们通常所说
NT
型刀柄,不能用机床
的机
械手装刀而用手动装刀。
(
2
)
DIN 69871
型(简称
JT
、
DIN
、
DAT
或
DV
)
DIN 69871
型分两种,
即
DIN 69871 A/AD
型
和
DIN 69871 B
型,前者是中心内冷,后者
是
法兰盘内冷,其它尺寸相同。
(
3
)
ISO 7388/1
型(简称
IV
或
IT
)
其刀柄安装尺寸与
DIN
69871
型没有区别,但由于
ISO
7388/1
型刀柄的
D4
值小于
DIN
69871
数控刀柄规格型号大全
数控刀柄规格型号
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
数控铣床和镗铣加工中心使用最多的是7∶24工具锥柄。但在高速加工机床上,1∶10空心短锥柄的使用正日益增多。对于车削中心和车铣中心,则以1∶10短锥柄使用较多(车削中心使用的CZG圆柱柄工具系统不属本文讨论范围)。
自动换刀机床常用的7∶24工具锥柄标准主要有:
一,中国国家标准GB 10944-89“自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄”;自动换刀机床用7∶24工具锥柄的中国国家标准GB 10944-89是参照采用国际标准ISO 7388/1:1983制定的,除对极个别项目数据进行了圆整(如尾部螺纹底孔深度13)或未规定数据(如法兰上的键槽根底倒角)外,其它数据完全相同。外形尺寸相同,分为A型和B型两种:A型拉钉的拉紧面斜角为15°,用于不带钢球的拉紧装置,代号为“LDA”;B型拉钉的拉紧面斜角为45°,用于带钢球的拉紧装置,代号为“LDB”。二者均带贯通孔,用于冷却液流通。
手动换刀用7∶24工具锥柄的常见标准有国家标准GB 3837.3-83和国际标准ISO 297-82,以及机械行业标准JB 3381.1-83。1∶10空心工具锥柄目前已有国家标准GB 19449.1-2004“带有法兰接触面的空心圆锥接口
CNC标准刀具切削参数参考表 加工产品
Φ25 总长165*刃长90MM
Φ8 总长82*刃长40MM
Φ10 总长95*刃长45MM
加长白钢粗刀 Φ12 总长110*刃长50MM (粗加工专用) Φ16 总长120*刃长62MM
Φ20 总长141*刃长76MM
Φ25 总长168*刃长88MM
Φ25R0.8 型号:
飞刀
型号1:BAP400R-63-22-4T Φ63R0.8
合金粗刀
Φ6 总长60*刃长18MM*3刃
(粗加工专用) Φ8 总长60*刃长20MM*3刃
Φ4 总长75*刃长30MM*3刃
Φ6 总长70*刃长30*3刃
加长合金刀 Φ8 总长102*刃长42MM*3刃
Φ10 总长95*刃长46MM*3刃
Φ12 总长110*刃长55MM*3刃
最大 伸出 长度
每层切深
4500 4500 4000 3500 3200 5000 5000 5000 5000
(不用填)
1500 1500 1500
3500 3000 3000
(不用填)
4500 2000 2000 2000 2000
4200 3000 3000 2500 2500
2.5 3 3 4 4
/(不用填)
1.5 1.5
2 2 2.5
Φ10 总长70*刃长25MM
Φ12 总长85*刃长35MM
数控刀柄常用锥柄标准简介
数控刀柄锥柄标准简介
目前,数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。但在高速加工机床上,1∶10空心短锥柄的使用正日益增多。对于车削中心和车铣中心,则以1∶10短锥柄使用较多(车削中心使用的CZG圆柱柄工具系统不属本文讨论范围)。
自动换刀机床常用的7∶24工具锥柄标准主要有:
1. 中国国家标准GB/T10944-1,2-2006 “自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄-第一,二部分”;
刀柄代号JT50(45)(40)-××
2.国际标准ISO7388/1/2:2007(30、40、45、50、60号工具锥柄);
刀柄代号:IV50(30)(45)(40)(60)-××,或SK50(40)-××
3.德国标准DIN69871-1:1995(30、40、45、50和60号工具锥柄)
刀柄代号:DV50(30)(45)(40)(60)-××,或SK50(40)-××
4.日本标准JIS B6339:1998(30、35、40、45、50、55和60号工具锥柄)
刀柄代号:BT50(30)(45)(40)(60)-××
5.美国标准AMSEB5.50-1994(30、40、45、50和60号工具锥柄),
刀柄代号:CAT50(30)(45)(40)(60)-××
以上标准中,中国国家标准GB/T10944-1,2-2006与国际标准ISO7388/1/2:2007及德国标准DIN69871-1:1995可以互换
在我国国内的机床中,中国国家标准GB/T10944-1,2-2006(或国际标准ISO7388/1/2:2007及德国标准DIN69871-1:1995)与日本标准JIS B6339:1998用得最多。
加工中心常用刀具参数
加工中心常用刀具参数
加工中心是一种用来进行金属材料的数控加工的机床,常用刀具参数是决定加工质量和效率的重要因素之一、以下是一些常用的加工中心刀具参数。
1.刀柄类型:加工中心常用的刀柄类型有普通刀柄、卡盘刀柄和棒料刀柄。普通刀柄适用于一般的加工需求,卡盘刀柄适用于需要多次换刀的加工,棒料刀柄适用于棒料材料的加工。
2. 刀具直径:刀具直径是指刀具刃部的直径,常用的刀具直径有
2mm、4mm、6mm等。刀具直径的选择要根据加工件的尺寸、加工深度和加工材料的硬度等因素确定。
3.切削长度:切削长度是指刀具的刃部可以进入工件的深度。切削长度的选择主要根据加工件的尺寸和形状来确定。
4.刀具材料:常用的刀具材料有硬质合金、高速钢和陶瓷等。硬质合金的刀具具有较高的硬度和耐磨性,适用于加工硬度较高的材料;高速钢的刀具耐热性较好,适用于高速加工;陶瓷刀具具有良好的耐磨性和耐高温性,适用于高精度加工。
5.刀具涂层:刀具涂层可以提高刀具的耐磨性和切削性能。常用的刀具涂层有涂层碳化物、涂层氮化物和涂层氧化物等。不同的刀具涂层适用于不同的加工材料和加工工艺。
6.切削速度:切削速度是指刀具在切削过程中切削的线速度。切削速度的选择要根据加工材料的硬度、刀具的材料和刀具的刃数等因素确定。
7.进给速度:进给速度是指刀具在切削过程中每分钟进给的长度。进
给速度的选择要根据加工材料的硬度、刀具的材料和加工质量要求等因素
确定。
8.加工参数:加工参数是指切削深度、切削宽度和进给量等加工过程
中的参数。加工参数的选择要根据加工材料的硬度、刀具的材料和加工质
