电缆护层接地环流在线监测装置技术要求
接地环流监测系统技术条件书
深圳供电局有限公司设备采购技术条件书高压电缆护层接地环流在线监测装置设备采购技术条件书深圳供电局有公司2014年1月目录1总则 (1)1.1术语定义 (1)1.2一般规定 (1)2工作围 (3)2.1供货围 (3)2.2服务界限 (3)2.3安装工作量表 (4)2.4技术文件 (4)3技术要求 (5)3.1应遵循的主要现行标准 (5)3.2环境条件 (6)3.3工程条件 (6)3.4基本技术要求 (7)3.5技术参数与功能要求 (8)4质量保证 (16)5试验与调试 (17)5.1验收要求 (17)5.2测试报告 (17)5.3现场调试和现场试验（SAT） (18)6包装、运输和贮存 (18)7备品备件及专用工具 (19)7.1备品备件 (19)7.2专用工具 (19)8.投标方应填写主要部件来源、规一览表 (20)9其它 (21)9.1《中片区220K V电缆线路安装接地环流在线监测装置》报价单 (21)9.2《西片区220K V电缆线路安装接地环流在线监测装置》报价单 (23)附表1：技术偏差表 (25)1总则1.1术语定义1.1.1.电缆线芯电流是指取自SCADA系统线路实时电流，即实际负载电流。
1.1.2.电缆金属护层单段单元指由一段或多段护套连通构成，其接地保护形式为一侧带保护接地、另一侧直接接地；该形式的电缆金属护层当外护套绝缘套出现接地故障时，故障点至直接接地侧与大地间所形成的环流称为金属护套环流。
1.1.3.电缆金属护层交叉互连单元指由三段不同相金属护层通过交叉换相接续形成，其接地保护形式为两端直接接地；该形式的三相电缆金属护套的电流定义为金属护套环流。
1.1.4.目前电网110kV及以上电缆线路的金属护层接地保护形式均为上述两种类形组合而成。
1.1.5.传输采集装置在本技术条件书中是指无线型集成式的电缆金属护层电流采集装置、电缆表层及接头温度采集装置、中间及终端接头故障振动度采集装置、高频电流采集装置等四种采集装置。
电缆金属外护套接地环流在线监测系统使用说明
电缆金属外护套JDJY接地环流在线监测系统使用说明书目录第一章系统概述 (1)1 前言 (1)2 系统原理 (1)3 设备特点 (2)4 设备参数 (3)5 运行环境条件: (4)6 抗干扰 (4)7 执行标准 (5)第二章硬件设计 (6)1 系统说明 (6)2 RTU (7)3 GPRS无线通讯 (8)4 系统安装 (10)1 设备安装示意图 (10)2 安装说明 (10)3 整机配件 (11)修订记录 (12)第一章系统概述1前言电力电缆在线监测及诊断的任务是了解电缆绝缘状态，包括采用各种检测、测量、监视、分析和判别方法，结合系统的历史和现状，考虑环境因素，对电缆绝缘状态进行评估，判断其处于正常或非正常状态，并对状态进行显示和记录，对异常状态发出报警，以便运行人员及时处理，并为设备的绝缘评估、合理使用和安全工作提供信息和基础数据。
随着电网建设的高速发展，电力电缆的使用越来越广泛，对新建电缆的性能监测和历史数据搜集的需求将会越来越多。
同时，早期铺设的电缆现在陆续到了正常使用年限，电缆的绝缘问题将会日益增加，因此电力系统需要一套完善的电缆性能监测系统，接地环流在线监测装置就是其中之一。
电力电缆的工作环境复杂，检修起来相当复杂，日常维护开支巨大。
而采用电力电缆在线监测系统后，能准确和及时的了解电力电缆的绝缘状态，大幅度减少了日常维护的工作量和开支。
同时在线监测的长期运行将会累积宝贵的历史数据，给电力系统工作人员对电网输电线路进行系统评估提供数据资源。
2系统原理在正常情况下，电缆金属护套因与缆芯交链存在一定的感应电势，在事故以及系统内部过电压或雷击过电压情况下，感应电势尤为严重。
因此，电缆金属护套必须正确接地，利用大地将电缆金属护套限制在允许接地电位上。
66KV以上电力电缆多为单芯电缆，敷设时若金属护套两端三相互联后直接接地，则线芯通过电流时，由于导体电流的电磁感应，在金属护套上产生的感应电压使得金属护套上出现感应环流。
电缆护层接地环流在线监测装置技术要求第二版doc
电缆护层接地环流在线监测装置技术要求第二版一、前言随着电力电缆的广泛应用，电缆故障频繁发生。
其中，电缆接地故障是比较常见的一种故障。
在电缆运行过程中，接地故障不仅会直接导致电力停电，而且对电缆线路和电缆设备造成严重的危害。
因此，在线监测电缆接地情况非常重要。
本文档旨在规范电缆护层接地环流在线监测装置技术要求，以提高电缆监测的效率和准确性。
二、适用范围本文档适用于电缆护层接地环流在线监测装置的设计、制造和使用过程中的技术要求。
三、技术要求3.1 测量精度电缆护层接地环流在线监测装置应具有高精度的测量能力。
其测量误差应小于0.5%。
3.2 测量范围电缆护层接地环流在线监测装置应能够测量电缆护层接地环流的最大值，同时也应能够测量电缆护层接地环流的最小值。
3.3 抗干扰能力电缆护层接地环流在线监测装置应具有较强的抗干扰能力。
它应能够有效地抵抗外界电磁干扰和地电干扰。
同时，它还应具有较强的耐高压能力，能够在高压环境下正常运行。
3.4 自动校准电缆护层接地环流在线监测装置应具备自动校准功能。
它应能够自动实现零点和满度校准，以保证测量结果的准确性。
3.5 数据采集电缆护层接地环流在线监测装置应能够实现数据自动采集和存储。
同时，它还应具有数据传输和远程监测功能，以便对电缆护层接地环流进行实时监测和分析。
3.6 系统稳定性电缆护层接地环流在线监测装置应具有较高的系统稳定性。
它应能够在恶劣的环境下正常运行，并且能够保证系统运行的可靠性和稳定性。
3.7 安装环境电缆护层接地环流在线监测装置应安装在无风险的地方，并应尽可能远离电磁干扰和潮湿的环境，以保证其长期稳定的运行。
四、电缆护层接地环流在线监测装置是保障电缆运行可靠性的关键设备。
本文档对电缆护层接地环流在线监测装置的设计、制造和使用过程中的技术要求进行了详细规定。
只有符合本文档中规定的技术要求的电缆护层接地环流在线监测装置才能够保证电缆系统的运行稳定和方便维护。
电力电缆接地环流在线监测装置现场校验导则
电力电缆接地环流在线监测装置现场校验导则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!导言电力电缆接地环流在线监测装置是保障电力系统安全稳定运行的重要设备。

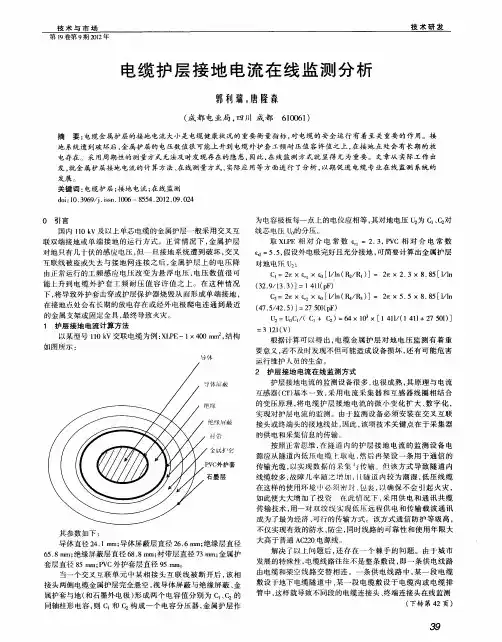

电缆护层接地电流在线监测分析
Ｃ ＝２ ｘ￡ ￡［／ （ ４Ｒ ） ２ 丁 ．Ｘ ０ Ｌ１ Ｒ／ ３ ］＝ ２ｔ ． 【 １ ｎ ｒ×５ ５×８ ８ ｌ ．５ｌ／ Ｌｎ
（７ ５４ ．） ＝２ ０（Ｆ ４ ．／２ ５ ］ ７５１ｐ ） Ｕ ：Ｕ Ｃ／ Ｉ Ｃ ） ４ｘ１３ １４ １（ １＋２ ０） ２ ｏ ｌ（Ｃ ＋ ２ ＝６ ０ ×［ １ １ １ ７５］］ ／ ４
发展 。
关键词 ： 电缆 护 层 ； 地 电流 ； 线监 测 接 在
ｄ ｉ １ ．９ ９ ｊｉ ｎ １０ —８ ５ ．０ ２ ０ ．２ ｏ ：０ ３ ６ ／ ． ｓ ．０ ６ ５ ４ ２ １ ．９ ０ ４ ｓ
０ 引言
国内 １０ｋ １ ｖ及以上单芯电缆的金属护层一般采用交叉互 联双端接地或 单端 接地 的运行方 式。正 常情况 下 ， 金属 护层 对地 只有 几 十伏 的感 应 电压 ， 一 旦 接 地 系 统 遭 到 破 坏 ， 叉 但 交 互联线被盗或失去 与接地 网连接 之后 ， 金属 护层 上的 电压降 由正常运行的工频 感应 电压改 变为悬 浮 电压 ， 电压 数值 很 可 能上升到 电缆外 护套 工频 耐 压值 容许 值 之上 。在 这种 情 况 下， 将导 致外 护套击穿 或护层保 护器烧毁从 而形 成单 端接地 ， 在接地点处会有长期 的放 电存在 或经外 电极爬 电连通到最 近
运行维护人员的生命 。
２ 护 层 接 地 电流 在 线 监 测 方 式 护 层接 地 电 流 的 监测 设 备 很 多 ， 很 成 熟 ， 原 理 与 电流 也 其 互感器 （ Ｔ 基本一 致 ， Ｃ） 采用 电流采集 器和互 感器 线圈相 结合
的变压原理 ， 电缆 护层接 地 电流 的微 小变 化扩 大 、 将 数字 化 ，
电力电缆局放及环流在线监测系统技术方案
上海宜商实业发展有限公司电缆终端接头局部放电及护套环流在线监测系统技术方案目录一、概述 (2)二、国内外现状和发展趋势 (3)三、系统指标及功能 (3)1．技术指标 (3)2．系统功能特点 (4)四、技术方案 (4)1．系统结构图 (4)2．前端采集单元介绍 (5)五、现有工作基础、装备水平及实验测试能力 (11)六．售后服务及培训 (11)一、概述由于交联聚乙烯（XLPE）电缆具有绝缘性能好、易于制造和安装方便、供电安全可靠、有利于美化城市等优点，在60年代初问世以来的40余年中得到了迅速发展。
在中低压领域几乎替代了油浸纸绝缘电缆，并已在高电压等级中使用。
近十年来，我国城市电网中大量采用XLPE电力电缆输配电。
但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。
由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成严重事故。
我公司生产的电缆接头局放测量系统已应用到国内多个供电局，因该系统结构复杂、成本较高，所以目前主要是便携式的带电监测方式应用。
经过多年的技术积累，我们已完成对国内近千个110KV、220kv、330KV电缆接头的带电检测。
通过对这些数据的对比分析，发现电缆接头处的局放水平与监测的脉冲幅值有密切的联系；在此基础上，拟对原有的局放测量系统进行简化设计，只以接头处接地线上的脉冲幅值大小和接地电流值所为主要监测参量，进行实时监测，从而以较低成本，并有效方便的实现对电缆接头局放水平的在线监测。
当电缆线芯中有电流流过时，将会使金属护套上产生感应电势。
在护套开路时，这个感应电势可能会很大，有时不但会危及人身安全，还会击穿金属护套的外护层，尤其是电缆线路发生过电压及短路故障时, 在金属护套上会形成很高的感应电压, 使电缆外护套绝缘发生击穿, 故应在金属护套的一定位置采用特殊的连接方式和接地方式这些不同类型的接地电流成分不仅可以反映电力电缆金属护层自身的状态，也可以反映主绝缘的品质状态（如老化以及缺陷等）引起的局部放电在内的多类故障。
电力电缆局放及环流在线监测系统技术方案
上海宜商实业发展有限公司电缆终端接头局部放电及护套环流在线监测系统技术方案目录一、概述 (2)二、国内外现状和发展趋势 (3)三、系统指标及功能 (3)1．技术指标 (3)2．系统功能特点 (4)四、技术方案 (4)1．系统结构图 (4)2．前端采集单元介绍 (5)五、现有工作基础、装备水平及实验测试能力 (11)六．售后服务及培训 (11)一、概述由于交联聚乙烯（XLPE）电缆具有绝缘性能好、易于制造和安装方便、供电安全可靠、有利于美化城市等优点，在60年代初问世以来的40余年中得到了迅速发展。
在中低压领域几乎替代了油浸纸绝缘电缆，并已在高电压等级中使用。
近十年来，我国城市电网中大量采用XLPE电力电缆输配电。
但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。
由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成严重事故。
我公司生产的电缆接头局放测量系统已应用到国内多个供电局，因该系统结构复杂、成本较高，所以目前主要是便携式的带电监测方式应用。
经过多年的技术积累，我们已完成对国内近千个110KV、220kv、330KV电缆接头的带电检测。
通过对这些数据的对比分析，发现电缆接头处的局放水平与监测的脉冲幅值有密切的联系；在此基础上，拟对原有的局放测量系统进行简化设计，只以接头处接地线上的脉冲幅值大小和接地电流值所为主要监测参量，进行实时监测，从而以较低成本，并有效方便的实现对电缆接头局放水平的在线监测。
当电缆线芯中有电流流过时，将会使金属护套上产生感应电势。
在护套开路时，这个感应电势可能会很大，有时不但会危及人身安全，还会击穿金属护套的外护层，尤其是电缆线路发生过电压及短路故障时, 在金属护套上会形成很高的感应电压, 使电缆外护套绝缘发生击穿, 故应在金属护套的一定位置采用特殊的连接方式和接地方式这些不同类型的接地电流成分不仅可以反映电力电缆金属护层自身的状态，也可以反映主绝缘的品质状态（如老化以及缺陷等）引起的局部放电在内的多类故障。
110kV高压电缆金属互层环流在线监测技术
110kV高压电缆金属互层环流在线监测技术摘要】随着我国国民经济的高速发展,现代社会对电力供应的安全可靠性的要求越来越高。
本文简要介绍了高压电缆护层环流在线监测原理，针对高压电力电缆金属护层环流在线监测系统进行了分析。
主要包括金属护层环流在线监测的原理,系统的组成,系统的功能,设备的配置等,并且以大型电压等级的交联聚乙烯电缆为技术基础,研究其供电环流在线监测技术的实际应用。
【关键词】高压电缆；金属护层；在线监测0 引言我国110kV及以上交联聚乙烯电缆多采用带有金属护层的单芯电缆敷设方式。
电缆的接地方式是否安全与电力系统是否稳定运行密切相关。
通常情况下，110kv以上的交联聚乙烯电缆金属护层通常采用以下两种接地方式：第一种采用非闭合回路连接方式，将一端通过保护器接地，另一端直接接地，此时没有形成闭合的环路，因此此时的金属护层中不存在感应环流；另一种采用三相分段交叉互连的方式，将两端直接接地，中间采用换位连接的方式，用绝缘接头将两端交互层相串联，此时金属护层产生的感应电流按设计规程要求须小于运行电流的10%。
当电缆外护层因敷设时可能产生的机械损伤以及运行过程中可能出现的化学腐蚀、鼠害等问题，这些问题会在一定程度上损坏电缆外护套，导致金属互层内部在两点或多点接地时形成一定规模的环流，当金属互层环流增大到一定数值后，会进一步引起电缆发热、损耗剧增等问题，严重者可以直接影响电缆的载流能力，甚至威胁到我国整体电网环境的安全运行状况。
相反，如果电缆接地系统由于某种原因未能有效接地，金属护层上的感应电压就会急剧升高。
电缆的长度越长，电缆的感应电压越高，从而影响电缆寿命。
严重威胁运行检修人员的人身安全，过高的感应电压也会击穿电缆的绝缘外护套，并在击穿点持续放电可能会引起火灾发生，造成电网停电事故。
1系统监测原理电缆金属护层环流监测系统可以对电缆表面温度、金属互层环流情况、中间及终端接头进行全天候的在线监测，此外，电缆金属互层环流监测系统还可以将线芯计算温度与金属表面温度相比较，通过计算线芯温度与线芯电流的数值对应关系，对温度进行持续监测。
电力电缆接地环流分析及在线监测技术
电力电缆接地环流分析及在线监测技术发表时间：2018-08-06T16:39:17.607Z 来源：《电力设备》2018年第12期作者：武艳辉[导读] 摘要：本文介绍在城市电缆管理中，智能接地箱系统产品由智能接地系统监测单元、监测箱防盗单元、开环取点单元、地网通讯装置以及智能监测管理平台组成，并且预留了电缆运行温度、局放、电缆防外力破坏等接口。
Q（浙江新图维电子科技有限公司杭州 311121）摘要：本文介绍在城市电缆管理中，智能接地箱系统产品由智能接地系统监测单元、监测箱防盗单元、开环取点单元、地网通讯装置以及智能监测管理平台组成，并且预留了电缆运行温度、局放、电缆防外力破坏等接口。
通过实时监测电缆的环流数据，及时发现电缆的接地问题。
关键词：电力电缆；接地环流；在线监测；智能接地箱0 引言交随着城市化建设的快速发展，城市电网缆化程度迅速提高，地下电缆已经成为城市电力网架的主要组成部分，而接地的效果好坏直接影响电缆的使用寿命，因此电缆接地问题变得尤为重要。
由于部分电缆运行时间长久，会出现接地电阻变大、电缆绝缘效果变差，形成多点接地或者接地的现场施工工艺、质量不达标，从而造成电缆的环流变大，而靠人工巡检的方式，不能及时发现接地的问题，往往错过了抢修的最佳时机，造成电缆带病运行，甚至爆炸的事故，大幅度缩减电缆的实际运行寿命。
目前国内的接地箱的偷盗现象频繁发生，造成电缆在无接地的情况下运行，而管理部门无法及时发现偷盗现象和故障运行，严重影响了电缆的安全运行。
针对以上的问题，本文介绍一种安装有智能防盗模块的智能接地箱系统，通过实时监测电缆的环流数据，及时发现电缆的接地问题；并且在有人偷盗时，拍下照片上传后台管理软件并及时报警通知相关人员处理事件。
1 系统简介智能接地箱系统属于电力系统自动化技术，符合国网公司“十二五”科技规划输变电设备状态监测、智能巡检关键技术领域。
本系统整合电缆接地环流、隔离式接地电压在线监测技术、智能防盗系统，结合线缆高可靠性开环取电技术及稳定的树状分布式地网通讯技术，完成智能监测系统，该系统不仅解决了电缆接地环流的在线监测和管理的基本要求，同时也提供实时防盗监控情况,达到对电缆全寿命的周期管理。
电力电缆护层电流在线监测技术
电力电缆护层电流在线监测技术摘要：为了保障高压电力电缆的正常使用，工作人员应该在故障电缆的监测过程中采取科学的方法，加强对电缆运行的巡检工作，发现故障问题及时解决，并制定电缆维护措施以延长电缆的使用寿命，另外，还需做好日常的维护工作。
对此，文章针对电力电缆护层电流在线监测技术方面进行分析，具有重要的现实意义。
关键词：护层电流；电力电缆；在线监测引言：在实际的高压电力电缆护层电流在线监测工作中，要注重方法选择的科学性，需要全面考量各种可能存在的故障原因，综合使用相关在线监测方法。
对此，在接下来的文章中，将针对电力电缆护层电流在线监测技术方面进行详细分析，希望能够给相关人士提供重要的参考价值。
1.高压电力电缆护层电流故障原因及类型1.1主要故障原因第一，运行环境差。
引起高压电力电缆护层故障最常见的因素就是电缆的运行环境不理想。
在电流热效应的作用下，长时间超负荷运行的电缆会出现芯线温度快速提升的状况。
较高的温度会导致暴露在空气中的绝缘护套老化，绝缘性能下降，最终引起绝缘击穿。
第二，电缆规格型号选购有误。
在设计之初，未充分考虑到电缆敷设区域内全年气候的季节性变化，或未充分预想到近年来厄尔尼诺等极端天气的负面影响，导致高压电力电缆规格型号选择存在一定的偏差。
在复杂湿热环境的作用下，低规格的电缆绝缘屏蔽层的厚度、绝缘层杂质含量、绝缘材料均匀程度等指标难以满足实际工作环境的要求，容易受潮，绝缘性能下降，轻则导致击穿事故，重则危及生命。
第三，未按操作规程施工。
安装高压电缆有着严格的操作规程。
但是，在实际施工过程中，往往因施工人员认识不到位，以及技术水平、责任意识等多方面因素，出现电力电缆护层破损、接头松动等问题。
1.2常见故障类型故障类型与故障原因息息相关，故障原因的多样性导致故障类型也多种多样。
一般情况下，高压电力电缆护层故障分为以下三种常见类型。
首先，网络故障。
网络故障主要是由超负荷持续运行工作环境引起的。
电缆护层接地环流在线监测装置技术要求
电缆护层接地环流在线监测装置技术要求1、设备布置情况所有监测单元安置于110-220kV杆塔或中间接头工井内高压电缆上，工控机服务器安装在需方指定控制室内，软件安装在工控机上和需方指定电脑上。
2、应遵循的技术标准2.1 合同中所有设备、备品备件，包括卖方自其他单位获得的所有附件和设备，除本规范书中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。
投标人如果采用自己的标准或规范，必须向买方提供中文或英文复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。
2.2 执行的标准(产品应满足以下规范及标准，但不仅限于以下规范及标准。
GB50150-1991 电气装置安装工程电气设备交接试验标准GB 2887-89 计算机场地技术条件GB/T 9361-1988 计算机场地安全要求DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》GB/T17626.2 静电放电抗扰度试验GB/T17626.3 射频电磁场辐射抗扰度试验GB/T17626.4 电快速瞬变脉冲群抗扰度试验GB/T17626.5 浪涌（冲击）抗扰度试验GB/T17626.6 射频场感应的传导骚扰抗扰度GB/T17626.8 工频磁场的抗扰度试验IEC60870-5-103 继电保护设备信息接口配套标准3、运行环境条件3.1海拔高度: ≤1000 m3.2环境温度运行温度: -15 o C～+55 o C最大日温差: 20o C保证精度温度：-5 o C～+50 o C3.3湿度多年平均相对湿度: 小于80％日平均值: 小于95％月平均值: 小于90%3.4电源与抗干扰3.4.1电源监测装置供电要求利用特制CT从运行中的110kV或220kV电缆上感应电压，通过整流、滤波、稳压等后续电路处理后，提供给电子电路所必需的电源，要求监测设备低功耗运行，最小启动和运行的电缆负荷电流不大于40A。
电缆护层接地环流在线监测装置技术要求
电缆护层接地环流在线监测装置技术要求
1.设备可靠性要求：电缆护层接地环流在线监测装置应具备稳定可靠
的性能，能够长期稳定运行，不易受外界干扰。
装置应具备自动故障处理
能力，如自动报警、自动断电等功能。
2.测量精度要求：电缆护层接地环流在线监测装置应具备高精度的测
量能力，测量误差应小于1%，以确保测量结果的准确性。
3.响应时间要求：电缆护层接地环流在线监测装置应能够实时监测电
缆护层的接地电流，并在出现异常情况时能够迅速发出警报，防止事故的
发生。
4.数据传输要求：电缆护层接地环流在线监测装置应能够实现数据的
在线传输和存储，数据传输方式可以采用有线或无线网络，以便及时监测
和处理数据。
5.内部测试与诊断要求：电缆护层接地环流在线监测装置应具备内部
自检、自校准和自诊断功能，能够自动检测装置的运行状态，保证数据的
准确性和可靠性。
6.远程监控与管理要求：电缆护层接地环流在线监测装置应能够实现
远程监控和管理功能，可以通过云平台或远程控制中心实时查看装置的运
行状态，并能够远程配置参数、操控设备等，提高应用的便利性和灵活性。
7.设备安全要求：电缆护层接地环流在线监测装置应具有较高的安全性，包括数据的加密传输、访问权限的控制、装置的防雷、防水、防尘等
性能。
8.规范要求：电缆护层接地环流在线监测装置应符合相关国家和行业
的技术规范和标准，如《电力工程电缆护层接地技术规范》等。
总之，电缆护层接地环流在线监测装置的技术要求包括设备的可靠性、测量精度、响应时间、数据传输、内部测试与诊断、远程监控与管理、设
备安全和规范要求等方面，并应根据实际应用需求做出相应的优化和改进。
电缆外护层接地电流检测细则
电缆外护层接地电流检测细则1 检测条件1.1 环境要求除非另有规定，检测均在良好大气条件下进行，且检测期间，大气环境条件应相对稳定。
a) 检测温度不宜低于5oC；b) 环境相对湿度不宜大于80%，若在室外不应在有雷、雨、雾、雪的环境下进行检测；1.2 待测设备要求a) 待测设备处于运行状态；b) 接地点位置满足测试人员带电安全距离要求，测试人员应能顺利到达测试部位开展检测。
1.3 人员要求进行高压电缆外护层接地电流带电检测的人员应具备如下条件:a) 了解高压电缆设备（电缆接头、终端等）的结构特点、工作原理、运行状况和导致设备故障的基本因素；b) 熟悉电缆外护层接地电流检测的基本原理；c) 了解钳形电流表的工作原理、技术参数和性能，掌握钳形电流表的操作方法；d) 具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
e) 经过上岗培训并考试合格。
1.4 安全要求a) 应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求；b) 带电检测工作不得少于两人。
检测负责人应由有经验的人员担任，开始检测前，检测负责人应向全体检测人员详细布置安全注意事项；c) 应在良好的天气下进行，如遇雷、雨、雪、雾不得进行该项工作，风力大于5级时，不宜进行该项工作；d) 检测时应与设备带电部位保持足够的安全距离，并戴绝缘手套，穿绝缘鞋。
e) 进行检测时，要防止误碰误动设备。
1.5 仪器要求高压电缆外护层接地电流带电检测工作一般采用钳型电流表。
1.5.1 主要技术指标a) 检测电流范围：0A~500A。
b) 分辨率：不大于0.2A。
1.5.2 功能要求a) 钳型电流表应携带方便、操作简单，测量精度高，测量结果重复性好；b) 应具备多量程交流电流档；c) 钳型电流表钳头开口直径应大于接地线直径。
2 检测准备a) 检测前，应了解被试设备型号、制造厂家、安装日期等信息，掌握被试设备运行状况、历史缺陷以及家族性缺陷等信息，制定相应的技术措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆护层接地环流在线监测装置技术要求1、设备布置情况所有监测单元安置于110-220kV杆塔或中间接头工井内高压电缆上，工控机服务器安装在需方指定控制室内，软件安装在工控机上和需方指定电脑上。
2、应遵循的技术标准2.1 合同中所有设备、备品备件，包括卖方自其他单位获得的所有附件和设备，除本规范书中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。
投标人如果采用自己的标准或规范，必须向买方提供中文或英文复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。
2.2 执行的标准(产品应满足以下规范及标准，但不仅限于以下规范及标准。
GB50150-1991 电气装置安装工程电气设备交接试验标准GB 2887-89 计算机场地技术条件GB/T 9361-1988 计算机场地安全要求DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》GB/T17626.2 静电放电抗扰度试验GB/T17626.3 射频电磁场辐射抗扰度试验GB/T17626.4 电快速瞬变脉冲群抗扰度试验GB/T17626.5 浪涌（冲击）抗扰度试验GB/T17626.6 射频场感应的传导骚扰抗扰度GB/T17626.8 工频磁场的抗扰度试验IEC60870-5-103 继电保护设备信息接口配套标准3、运行环境条件3.1海拔高度: ≤1000 m3.2环境温度运行温度: -15 o C～+55 o C最大日温差: 20o C保证精度温度：-5 o C～+50 o C3.3湿度多年平均相对湿度: 小于80％日平均值: 小于95％月平均值: 小于90%3.4电源与抗干扰3.4.1电源监测装置供电要求利用特制CT从运行中的110kV或220kV电缆上感应电压，通过整流、滤波、稳压等后续电路处理后，提供给电子电路所必需的电源，要求监测设备低功耗运行，最小启动和运行的电缆负荷电流不大于40A。
3.4.2抗干扰监测单元要有足够的抗干扰能力, 应满足在强电场、强磁场等恶劣的环境下正常工作。
尤其在发生雷击过电压、操作过电压及一次设备出现短路故障时,所有设备应能正常工作。
监测单元应满足下列最低要求：（1）静电放电抗扰度：4级；（2）射频电磁场辐射抗扰度：3级；（3）电快速瞬变脉冲群抗扰度：4级；（4）浪涌(冲击) 抗扰度：4级；（5）射频场感应的传导骚扰抗扰度:3级；（6）工频磁场抗扰度:4级；（7）脉冲磁场抗扰度:4级；（8）阻尼振荡磁场：4级；（9）电压暂降和短时中断抗扰度:60%UT。
4、系统指标监测系统的监测终端单元能实现对现场运行电缆的护层循环电流、运行电流、电缆表面温度及环境温湿度进行实时的监视，并通过GPRS/CDMA 无线传输方式将实时数据传输给项目开发的服务器版监测软件，以便运行维护人员随时掌握电缆的运行情况。
1）温度量程：-20℃～+120℃，精确度：±0.5℃2）环境温度量程：-20℃～+90℃，精确度：±0.5℃3）环境湿度量程：相对湿度1%～99%RH 精确度：±3%RH。
4）电缆运行电流测量量程：0～1000 A（AC）（根据线路选配）；精确度：±1%；绝缘隔离水平：10k VDC/1 min，护层循环电流量程：0～100 A（AC）；精确度：±2%。
5）系统数据采样频率5秒-1小时，自主设定6）软件系统全汉化，人机界面友好7）采用GPRS/CDMA通讯方式8）检测终端外壳满足IP66等级防护要求5、系统配置5.1系统结构5.1.1当监测设备运行时，可对高压电缆护层绝缘情况进行连续监测。
5.1.2后台机即计算机数据处理系统，可以由一台或多台计算机组成。
可实现对监测数据通讯和存储管理、查询显示和分析。
5.1.3现场监测单元实时测量运行电缆的金属护层电流、运行电流、电缆表面温度、接地箱温度，一般是通过现有的GPRS/CDMA网络将监测数据上传至后台机。
5.1.4 通讯介质为现有的GPRS/CDMA网络。
5.1.5 系统结构应组态灵活，具备良好的可维修性和可扩展性5.1.6 系统设计应采用合理的冗余配置和至模块级的自诊断技术，使其具有高度的可靠性。
5.1.7系统内任一组件发生故障，均不应影响系统其它部分的工作，也不会使异常环境更加恶化，以及降低设备性能或缩短设备寿命。
5.1.8系统应采取有效安全措施，以防止各类计算机病毒侵害及非法用户入侵等造成系统数据破坏或其它对系统的损坏。
5.2系统硬件配置5.2.1 后台工控机服务器是高压电缆护层绝缘在线监测系统的主要人机界面，用于图形显示、事件记录及报警状态显示和查询以及参数的查询，操作指导等等。
同时也可作维护使用，可完成数据库的定义、修改，系统参数的定义、修改，网络维护、系统诊断等方面的工作。
并通过Web方式对外发布数据，线路相关运行人员通过浏览数据将实现对线路运行环境的监视。
