配电网管理系统.共93页
配电网信息管理系统
配电网信息采集与监控系统（主站部分）
1、设备管理与GIS主站
（1）设备档案
（2）设备新装、变更、投运与退出
（3）配网接线图
（4）设备检修管理
（5）自动化设备维护管理
（6）GIS运行维护管理
（7）车辆定位
（8）巡检、报修、应急作业现场可视定位
2、运行方式管理
（1）倒闸操作
（2）停电（检修）计划、临检计划
（3）故障应急抢修
（4）95598故障报修
（5）供电可靠性统计
3、信息统计分析与稽查管理
（1）配变信息集抄
（2）线损实时计算与分析
（3）无功优化
（4）配变运行分析
（5）电压合格率统计与分析
（6）配网信息综合统计、报表系统
（7）信息稽查检测
4、辅助决策分析与WAB管理
（1）配网工作日志
（2）异常信息比对分析
（3）异常应对措施（指令、反馈、效果、总结）（4）WAB发布（日、周、月）。
配电网管理系统.pptx
二、馈线自动化的实现方式
馈线自动化方案可分为就地控制和远方控制两种类型。 •就地控制依靠馈线上安装的重合器和分段器自身的功能来
消除瞬时性故障和隔离永久性故障，不需要和控制中心 通信即可完成故障隔离和恢复供电； •远方控制是由FTU采集到故障前后的各种信息并传送至控 制中心，由分析软件分析后确定故障区域和最佳供电恢 复方案，最后以遥控方式隔离故障区域，恢复正常区域 供电。
第29页/共93页
在c区段发生永久性故障后，重合器A跳闸，导致线路失压， 造成分段器B、C、D和E均分闸；
事故跳闸15s后，重合器A第一次重合；
又经过7s的X时限后，分段器B自动合闸，将电供至b区段；
第30页/共93页
又经过7s的X时限后，分段器D自动合闸，将电供至d区段；
分段器B合闸后，经过14s的X时限后，分段器C自动合闸，由 于c段存在永久性故障，再次导致重合器A跳闸，从而线路失 压，造成分段器B、C、D和E均分闸， 由于分段器C合闸后未达到Y时限(5s)就又失压，该分段器将 被闭锁；
我国配电电网按电压等级分为三类： 高压配电电网(35 kV～110 kV)； 中压配电电网(10 kV)； 低压配电电网(380/220 V)。
第3页/共93页
配电网的构成
由配电变电站和配电线路组成。 对于不具备变电功能而只具有配电功能的配电装置称为开关站。
低压配电 变电站
高压配电变 电站
开关站
第4页/共93页
第20页/共93页
三、馈线自动化常用设备
（一）自动重合器 重合器(reclose)是一种自具控制及保护功
能的开关设备，它能按预定的开断和重合顺序自动 进行开断和重合操作，并在其后自动复位或闭锁。
所谓自具（Self Contained），即本身具 有故障电流检测和操作顺序控制与执行的能力，无 需附加继电保护装置和另外的操作电源，也不需要 与外界通信。
配电管理系统课件
馈线自动化（Feeder Automation，FA）指配电线路自动化。 实现方式：
就地控制：重合器和分段器消除瞬时性故障、隔离永久性故障以及恢
复供电，不需要通信
远方控制：FTU采集信息与控制中心通信，由控制中心计算分析和下
达命令，隔离故障和恢复供电
高压交流自动重合器（HV Automatic Circuit Recloser for AC System），简称重 合器：是一种自具控制及保护功能的高压开关设备。能够按照预定的开断和
电、设备停电、线路故障、提供故障隔离方案等） • 供电可靠性分析 • 生产统计报表 • 操作票、工作票管理 1. 配电管理（四遥）
配电管理系统
20
第五节 远程自动抄表计费系统
过去电表、水表和煤气表都是每月抄表员上门抄表， 消耗大量人力、物力，数据准确度也较低。远程自动抄表计 费系统可以大幅度提高配电网的管理水平。
架空线放射式 供电接线图
放射式
结构简单， 投资较小，
维护方便 电缆多回路平行 供电接线图
中间断开式
末端断开式
拉手环式供电接线原理图
拉手环式
架空线普通 环式供电接 线图
普通环式
电缆拉手环式电缆供电接线图
在同一个中压变电站的供电 范围内，不同线路的末端或 中部连接起来构成环式网络
两端都有电源、环式设计、开式运行； 任何一端都可以供给全线负荷，变电站 的备用容量要适当增加；线路可分段检 修。供电可靠性较高。但故障停电时， 人工倒闸会影响用户用电。
多分段多联络式
放射式
拉手环式
双线放射式
综合考虑供电 可靠性与成本
输电网：220kV及以上
配电网电力生产管理信息系统
配电网电力生产管理信息系统摘要：随着我们国家经济的飞速发展，我国的各项产业都随之加快了前进的脚步。
在日常生活中，人们对供电的要求也越来越高，传统的配电网生产管理模式已经无法满足人们日益增长的需求，因此出现了配电网生产管理信息系统。
各管理信息系统成分的有效结合，使得电力部门生产过程中的每个环节都可以实现数据的全面共享，从而为电力部门提供了更加精确的数据支持。
此外，该系统还可以为电力部门提供更加及时、准确、全面的信息，能够及时了解电力部门的生产情况，并采取有效措施，确保电力部门的正常运行。
关键词：生产管理；信息管理；电力企业引言随着信息技术的不断进步，信息化建设的应用已深入到社会生活的方方面面。
信息系统不但能储存有用的数据资源，而且能有效地分析资料，让使用者更好地掌握资料的使用状况。
当前，我国电力企业的信息化管理工作还存在着许多缺陷和问题，而且相应的管理体系还不健全。
在实际发展过程中，我们必须高度重视电力企业信息系统出现的各类问题，并采取有效措施积极解决，才能保证电力信息系统能够为其正常运行和发展提供有力支撑。
本文便结合目前我国电力公司的信息系统发展现状，对其进行了相关的分析与探讨。
一、目前电力企业生产管理信息系统存在问题分析（一）尚未对有价值的历史数据进行维护在实际应用中，大量的历史数据是会在发展过程中发生改变的。
随着企业生产经营管理过程中的数据信息不断的发生变化，现有的数据信息也就会覆盖掉原来的数据信息，所以电力企业在进行数据管理的过程中，一定要及时更新历史数据，同时还要做好历史数据的维护工作。
这是因为，许多有价值的历史数据，若不加以及时的维护，将会导致对该体系产生错误理解，而无法准确地反映出该体系的实际应用状况。
（二）尚未对系统设置进行灵活性的优化目前，大部分的电力公司信息管理系统都采用了查询的方法。
该方法有两种类型：免费查询和格式查询。
在我们进行查询时会用到很多表格，但是，因为目前系统在设计的时候存在着一些缺陷尚未完善，这就造成了我们在查询的时候无法很好的达到自己的工作指标，从而给工作造成了很大的困难。

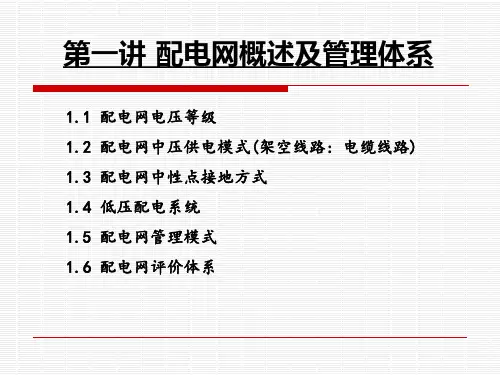

配电网概述及管理体系
1.2.2 电缆
电缆线路主要指直接埋设地下的配电线路。与架空线路相比，其受外界的因素影响较小。 但成本高，投资费用大，故障地点较难确定，有时造成用户较长时间停电。
电缆线路的接线方式(供电模式)可分为:
放射型接线：单点源模式、双电源模式
环型接线：单环模式、双环模式 网型接线：双“П”模式、“N-1”主备供电模式、互 为备用的主备供电模式 电缆敷设方式： 1）直接埋在地下的直埋式; 3）排管敷设 5）水下敷设
注:供电可靠性先进国家（地区）的配网接线方式的特点是馈线供电半径较短，分段多，联络多。 单一线路发生故障只需瞬间停电，通过配网自动化系统自动合联络开关由备用线恢复供电。
1.3 配电网中性点接地方式
三相配电网中性点与大地的电气连接，称为配电网的中性点接地方式。
中性点采取何种接地方式，是否接地，是个很复杂的技术和经济上的 问题，其涉及到电网的可靠运行、人身安全、继电保护的灵活性、电网的 过电压、通信的可靠性等等问题。
2）专用的电缆沟敷设 4）隧道敷设
1.2.2 电缆-放射状
单侧电源多分段单辐射
10 kV A B 10 kV 电缆分接箱 1 110 kV 变电站
母线 线路
不同变电站的 母线
110kV A变电站 110kV B变电站
10 kV 电缆分接箱 2
同一变电站的 不同母线
10 kV 电缆分接箱 3
10 kV 电缆分接箱 4
线路利用率50%
经济性较差，可靠性较高 比较适用于负荷密度不高，用电增长 速度较快，配电网管理水平较低的配 电网络，如南方电网C、D类供电区域
母线 线路 联络1
三分段三联络
联络3 联络2

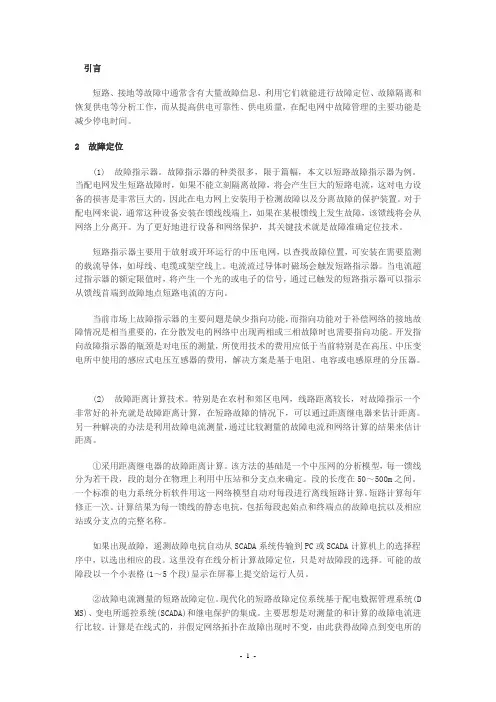

配电网故障管理系统
引言短路、接地等故障中通常含有大量故障信息，利用它们就能进行故障定位、故障隔离和恢复供电等分析工作，而从提高供电可靠性、供电质量，在配电网中故障管理的主要功能是减少停电时间。
2 故障定位(1) 故障指示器。
故障指示器的种类很多，限于篇幅，本文以短路故障指示器为例。
当配电网发生短路故障时，如果不能立刻隔离故障，将会产生巨大的短路电流，这对电力设备的损害是非常巨大的，因此在电力网上安装用于检测故障以及分离故障的保护装置。
对于配电网来说，通常这种设备安装在馈线线端上，如果在某根馈线上发生故障，该馈线将会从网络上分离开。
为了更好地进行设备和网络保护，其关键技术就是故障准确定位技术。
短路指示器主要用于放射或开环运行的中压电网，以查找故障位置，可安装在需要监测的载流导体，如母线、电缆或架空线上。
电流流过导体时磁场会触发短路指示器。
当电流超过指示器的额定限值时，将产生一个光的或电子的信号，通过已触发的短路指示器可以指示从馈线首端到故障地点短路电流的方向。
当前市场上故障指示器的主要问题是缺少指向功能，而指向功能对于补偿网络的接地故障情况是相当重要的，在分散发电的网络中出现两相或三相故障时也需要指向功能。
开发指向故障指示器的瓶颈是对电压的测量，所使用技术的费用应低于当前特别是在高压、中压变电所中使用的感应式电压互感器的费用，解决方案是基于电阻、电容或电感原理的分压器。
(2) 故障距离计算技术。
特别是在农村和郊区电网，线路距离较长，对故障指示一个非常好的补充就是故障距离计算，在短路故障的情况下，可以通过距离继电器来估计距离。
另一种解决的办法是利用故障电流测量，通过比较测量的故障电流和网络计算的结果来估计距离。
①采用距离继电器的故障距离计算。
该方法的基础是一个中压网的分析模型，每一馈线分为若干段，段的划分在物理上利用中压站和分支点来确定。
段的长度在50～500m之间。
一个标准的电力系统分析软件用这一网络模型自动对每段进行离线短路计算。
DMS配电网管理系统
配电网SCADA系统是配电网自动化的基 础。作为电力系统自动化系统的一个底层 模块，配电网SCADA肩负着几项重要的任务：
1. 向配电网的调度、管理人员提供配电网 的实时数据、信息，方便他们了解配电网 的实时情况和负荷变化的趋势；
2. 为各种电力系统自动化高级功能软件提 供准确、及时的信息，从而实现对配电网 乃至整个电网的优化控制、调度、故障预 测和排除，提高供电质量、供电可靠性和 安全性； 3. 用远方遥控代替手工操作，提高工作效 率，减轻运行、操作、维护人员的劳动强 度。
配电网SCADA系统（Supervisory Control And Data Acquisition，监 控与数据采集）是配电网的监控和实 时信息获取系统。
SCADA一般由中央监控系统、通信系统、现场执行 设备等三部分组成。
电力系统SCADA技术是从电网调度自动 化技术发展而来。1965年美国东北发生了 一次大的停电事故，这时许多电力公司意 识到，仅仅依靠远动装置在模拟盘上显示 信息已经无法满足复杂电网的安全运行的 要求。因此在电力系统中开始把计算机运 用转移到以安全考虑为主，导致了数据采 集与监控系统SCADA的出现，这是电网调度 自动化的一个平台。
通常把从变电、配电到用电过程 的监视、控制和管理的综合自动化系 统，称为配电管理系统，Distribution Management System， 简称DMS 。 它的总体目标是实现对配电网的全面 自动化管理。
在正常运行情况下，监视配网运行工况，优化配网运行方 式。 当配网发生故障或异常运行时，迅速查出故障区段及异常 情况，快速隔离故障区段，及时恢复非故障区域用户的供 电，缩短对用户的停电时间，减少停电面积。 根据配电网电压，合理控制无功负荷和电压水平，改善供 电质量，达到经济运行目的。 合理控制用电负荷，从而提高设备利用率，提高企业的经 济效益和工作效率等。 自动抄表计费，保证抄表计费的及时和准确，提高了企业 的经济效益和工作效率，并可为用户提供自动化的用电信 息服务等。
配电网管理系统
配电网管理系统配电自动化系统（DAS），地理信息系统（GIS)，配电网重构,管理信息系统(MIS），需求侧管理（DSM）。
1、配电自动化系统配电自动化系统(DAS）是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统；其内容包括配电网数据采集与监视（SCADA系统）、配电地理信息系统（GIS)和需求侧管理(DSM)几个部分.简介电力自动化按功能类别分:1\调度自动化：分国调\省调\地调和县调。
用于对变电站和发电站的发电和输电进行调度指挥，实现自动化的管理。
2\变电站综合自动化:分500KV0KV0KVKV等级变电站的就地监视和控制,并把数据传送调度自动化系统。
3\配网自动化：城区10KV系统的配网的监视\控制的自动化管理,优化城区配网结构,合理高效用电管理,事故的及时预和故障的及时处理。
4配电自动化；对于工厂\建筑等终端用户的配电设备的自动化管理，提高配电系统运行的可靠性,对于事故实现提前预告，提高工作效率，并达到经济运行的目标。
下面结合美国斯威尔的配电自动化的系统解决方案，阐述配电自动化的原理及应用随着电力网络的不断发展，用电负荷的持续增长,各种新型负载不断涌现,用户更加关注电能质量问题，同时对节能减排也提出了更加严格的要求.用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效、低耗的运行.ZEpower电力监控系统，是斯威尔电气公司根据用户电能管理需求而提供给用户的完整电力监控管理解决方案，用以实现对电气设备和电力系统运行的最优管理。
ZEpower电力监控系统，采用现代通讯技术和计算机技术实现对配电系统的各项分析和管理功能,提高配电系统管理的效率，保障配电系统的可靠安全运行，帮助用户实现电能降耗目标，从而为用户创造价值。
ZEpower电力监控系统正在电力系统、市政医疗、智能建筑、石化、冶金、轻工、公共交通、水处理等领域发挥着重要作用。
配电网管理系统
（1）配电自动化系统(DAS) （Distribution Automation System） ①配电网数据采集和监控（SCADA) 配电SCADA系统是配电网管理系统DMS基本功能的组成， 同时又是DMS的基本应用平台。 配电SCADA系统在DMS中的地位和作用与输电SCADA系统 在输电能力管理系统（EMS）中的地位和作用是等同的。 由于配电网的特点，配电SCADA要比输电SCADA复杂的多。
---

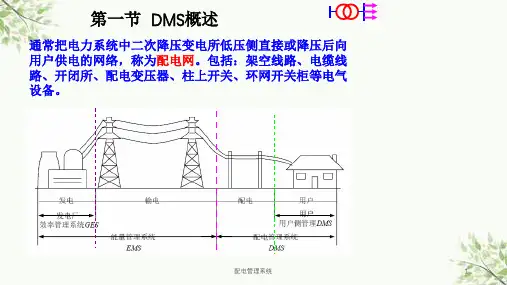

第一节 配电管理系统（DMS）概述
一、 配电网的构成
我国规定：输(送)电电压为110 kV及以下为配电网。
我国配电电网按电压等级分为三类：
高压配电电网(35 kV～110 kV)；
中压配电电网(10 kV)；
低压配电电网(380/220 V)。
---
配电网的构成
由配电变电站和配电线路组成。 对于不具备变电功能而只具有配电功能的配电装置称为开关站。
②需方管理（DSM） Demond Side Management 电力的供需双方共同对用电市场进行管理，以达到供电可靠 性，减少能源消耗及供需双方的费用支出的目的。
③配电地理信息系统（GIS）Geographic Information System 因为配电网节点多，设备分散，其运行管理工作常与地理 位置有关，将GIS与一些属性数据库结合，可以更加直观的 进行运行管理。
---
四、配电管理系统（DMS）的通信方案
（3）TTU与电量集抄系统的数据的转发。
可以利用有线（屏蔽双绞线）方式采用现场总线 （如RS-485，CAN总线、Lon-Works总线等）通信。
---
四、配电管理系统（DMS）的通信方案
• 配电自动化系统通信方案网络结构图：
DMS配电网管理系统PPT教案
变电站综合自动化系统
（2）集中式系统结构
系统的硬件装置、数据处理均集中配置，采用由前置机 和后台机构成的集控式结构，由前置机完成数据输入输出、 保护、控制及监测等功能，后台机完成数据处理、显示、 打印及远方通讯等功能。目前国内许多的厂家尚属于这种 结构方式 。 这种结构有以下不足：前置管理机任务繁重、引线多， 是一个信息‘瓶颈’，降低了整个系统的可靠性，即在前 置机故障情况下，将失去当地及远方的所有信息及功能， 另外仍不能从工程设计角度上节约开支，仍需铺设电缆， 并且扩展一些自动化需求的功能较难。
2021/环4/27 网开关柜、通信通道以及相应的功能软
变电站综合自动化系统
变电站综合自动化系统（Substation Automation，SA）是利用先进的计算机技术、 现代电子技术、通信技术和信息处理技术 等实现对变电站二次设备(包括继电保护、 控制、测量、信号、故障录波、自动装置 及远动装置等)的功能进行重新组合、优化 设计，对变电站全部设备的运行情况执行 监视、测量、控制和协调的一种综合性的 自动化系统。通过变电站综合自动化系统 内各设备间相互交换信息，数据共享，完
配电网SCADA系统 地理信息系统 配电网自动化 需求侧管理 其他模块
地理信息系统
地理信息系统(Geographic Information System ，GIS)是一种采集、储存、管理、 分析、显示与应用地理信息的计算机系统， 是分析和处理海量地理数据的通用技术。
2021/4/27
地理信息系统
自动抄表计费，保证抄表计费的及时和准确，提高了企业 的经济效益和工作效率，并可为用户提供自动化的用电信 息服务等。
2021/4/27
配电网 管理系统
2021/4/27
