断路器的几个电流概念

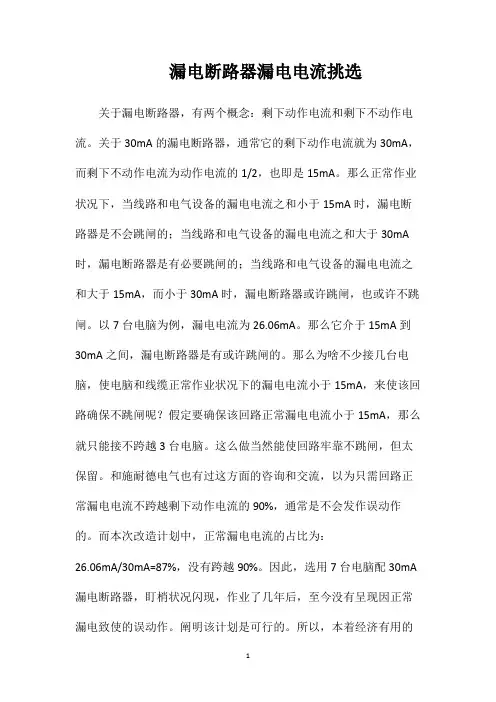

漏电断路器漏电电流挑选

漏电断路器漏电电流挑选关于漏电断路器,有两个概念:剩下动作电流和剩下不动作电流。
关于30mA的漏电断路器,通常它的剩下动作电流就为30mA,而剩下不动作电流为动作电流的1/2,也即是15mA。
那么正常作业状况下,当线路和电气设备的漏电电流之和小于15mA时,漏电断路器是不会跳闸的;当线路和电气设备的漏电电流之和大于30mA 时,漏电断路器是有必要跳闸的;当线路和电气设备的漏电电流之和大于15mA,而小于30mA时,漏电断路器或许跳闸,也或许不跳闸。
以7台电脑为例,漏电电流为26.06mA。
那么它介于15mA到30mA之间,漏电断路器是有或许跳闸的。
那么为啥不少接几台电脑,使电脑和线缆正常作业状况下的漏电电流小于15mA,来使该回路确保不跳闸呢?假定要确保该回路正常漏电电流小于15mA,那么就只能接不跨越3台电脑。
这么做当然能使回路牢靠不跳闸,但太保留。
和施耐德电气也有过这方面的咨询和交流,以为只需回路正常漏电电流不跨越剩下动作电流的90%,通常是不会发作误动作的。
而本次改造计划中,正常漏电电流的占比为:
26.06mA/30mA=87%,没有跨越90%。
因此,选用7台电脑配30mA 漏电断路器,盯梢状况闪现,作业了几年后,至今没有呈现因正常漏电致使的误动作。
阐明该计划是可行的。
所以,本着经济有用的
准则,仍然选用7台电脑配30mA漏电断路器的计划。
尽管民规有条规矩:用于核算机电源的插座数量不宜跨越5个(组)。
可是规范运用“宜”字,而不是“应”字,仅仅给了一个主张性质的条款,也是为计划人员留有了必定的计划空间。
断路器各个参数的选择

配电用低压断压器的瞬时过电流脱扣器整定电流Im,应躲过线路正常工作时发生的尖峰电流,即按式Im≥K。(I+Ic-¨)确定。式中K3为低压断路器瞬时脱扣器可靠系数,一般取1.2;I。为线路中电流最大的一台电动机的全起动电流(包括了周期分量和非周期分量),其值按电动机的全起动电流Iq的2 倍计算;I为除起动电流最大的一台电动机以外的线路负载计算电流。
4.5照明用低压断路器的过电流脱扣器的整定值
照明用低压断路器的长延时和瞬时过电流脱扣器的整定电流分别为:
Ir≥KIc,式中Ic为照明线路的计算电流,K为低压断路器长延时脱扣器可靠系数;
Im≥K,I,式中Ir为长延时整定电流,Kl,为低压断路器瞬时脱扣器可靠系数。
可靠系数取决于电光源起动状况和低压断路器的特性,其值见表1。
5.1小型断路器MCB(MiniatureCircuitBreaker)
对于将塑壳和过电流脱扣器加工为一体的小型断路器MCB而言,如MerlinGerin公司的C45N系列、ABB公司的$230系列、奇胜公司的E4CB系列、国产DZX19系列等,一般产品资料中只提供“断路器额定电流”一个值,此参数具有断路器壳架等级额定电流Inm、脱扣器额定电流In、长延时过载脱扣器动作电流整定值Ir三重含义,也即Inm=In=Ir,而瞬时电磁脱扣器动作电流额定值Im一般为固定值。因此在选择小型断路器时,只需给出1个电流值即可,不会产生歧义。
(1)脱扣器额定电流In,指脱扣器能长期通过的最大稳定电流。
(2)长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其Ir=In,可调式脱扣器其Ir为脱扣器额定电流In的倍数,如Ir=(O.4~1)×In。
(3)短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调,如Im=(2~10)×Ir。对不可调式可在其中选择一适当的整定值。
断路器基础知识及常用断路器选型

断路器基础知识及常用断路器选型一、断路器基础知识1、断路器的保护断路器有短路、过载、接地、漏电等保护功能。
常用断路器的保护代号如下:L—过载长延时保护;I—短路瞬时保护;S—短路短延时保护;G—接地故障保护.就应用而言,断路器可分为配电保护型和电动机保护型.配电保护型适用于电源配送,电动机保护适用于电动机前端保护,另外还有发电机保护类型.2、断路器的脱扣方式断路器的脱扣一般分为以下几种:热磁脱扣:包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构;磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣.优点是性能稳定且不受电压波动影响、寿命长、价格相对便宜;缺点是只能提供二段保护(短路和过载),动作值误差比较大,灵敏度低、不易整定,动作慢。
(适合做过载保护)电子脱扣:可以有以上热磁脱扣的所有功能,并可以方便地进行整定.电子脱扣器就是用电子元件构成的电路,检测主电路电流,放大、推动脱扣机构.优点是可以提供三段甚至四段保护(LISG),动作值比较精确,而且可以调节。
加装通讯模块后还可以与上位机连接,进行远程控制。
基本不受环境温度影响,而且在节能增效方面有很大的优势.缺点就是成本过高,受进线电源影响、略易损坏。
(适合做短路保护)磁脱扣:磁脱扣一般用于电动机保护功能。
3、断路器的基本参数额定电压:分为额定工作电压、额定绝缘电压、额定冲击耐压.我们一般考虑的只有额定工作电压。
额定频率:一般的断路器均可工作在50HZ/60HZ。
分断能力:分为极限分断能力和使用分断能力。
在不同的额定工作电压下,其分断能力是不一样的。
寿命:分为机械寿命和电气寿命.安装形式:分为固定式和抽出式等.额定电流:断路器最基本的参数,一般分为框架电流、脱扣器的额定电流和脱扣电流的整定值.以上三种是逐渐减少的,框架电流和脫扣器的额定电流为固定值,大部分脱扣器的整定电流是可调的,部分不可调。
二、常用断路器性能参数汇总NSX系列该系列额定绝缘电压为:800V,额定工作电压为:690V,额定冲击耐压为:8KV,工作频率为:AC50/60HZ;其框架分为100/160/250A、400/630A 两种尺寸大小;其脫扣器有磁脱扣、热磁脱扣和电子脱扣器.磁脱扣:只有电动机保护的,100A的框架有MA2。
低压断路器的电流参数

低压断路器的电流参数断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBI4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n 和断路器壳架等级额定电流1nm,并给出如下定义:一一断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
一一断路器壳架等级额定电流Inm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBI4048.2—94 中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及断路器额定电流”这一概念时,通常是指断路器壳架等级额定电流”而不是脱扣器额定电流”。
例如当我们选择一只DZ20Y —100/ 3300—80A型断路器时,通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中,也一般不提断路器壳架等级额定电流”这一复杂的说法,而只给出断路器额定电流”这一参数,其实就是断路器额定电流”作为断路器壳架等级额定电流”的一种简称,似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
断路器壳架等级额定电流”是标明断路器的框架通流能力的参数,主要由主触头的通流能力决定,它也决定了所能安装的脱扣器的最大额定电流值。
路器的额定电流

路器的额定电流断路器的额定电流是指断路器能够长时间承受的最大电流,是断路器的重要参数之一。
以下是对断路器额定电流的详细介绍:1.断路器额定电流的定义:-断路器额定电流是指断路器在正常运行条件下,能够长时间承受的最大电流。
它是断路器的重要参数之一,通常用字母I_N表示。
2.断路器额定电流的分类:-断路器额定电流可以根据断路器的类型和规格不同而有所差异。
常见的额定电流有10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A等。
3.断路器额定电流的选型:-选择断路器的额定电流时,需要根据电路的实际负载电流来确定。
断路器的额定电流应该略大于电路的负载电流,以确保断路器可以正常保护电路。
-如果选择的断路器额定电流过小,会导致断路器经常跳闸,影响电路的正常运行。
如果选择的断路器额定电流过大,会导致断路器无法及时跳闸,无法保护电路的安全。
4.断路器额定电流的计算:-断路器额定电流的计算需要考虑电路的负载电流、电压、功率等因素。
计算公式为:I_N=P/(U*cos(φ)),其中P为电路的功率,U为电路的电压,cos(φ)为电路的功率因数。
5.断路器额定电流的标注:-断路器的额定电流通常标注在断路器的型号和规格上,以便用户选择和识别。
例如,一款断路器的型号为“C20”,表示该断路器的额定电流为20A。
6.断路器额定电流的影响因素:-断路器额定电流的选择和使用受到多种因素的影响,包括电路的负载电流、电压、功率因数、工作环境等。
此外,断路器的制造材料、结构设计等因素也会影响断路器的额定电流。
7.断路器额定电流的注意事项:-在选择和使用断路器时,需要注意断路器的额定电流是否符合电路的实际需求。
同时,需要注意断路器的安装和使用条件,以确保断路器能够正常工作。
断路器的额定电流是断路器的重要参数之一,对于断路器的选择和使用具有重要意义。
通过了解断路器额定电流的定义、分类、选型、计算、标注、影响因素和注意事项等方面的知识,可以更好地选择和使用断路器,确保电路的安全和稳定运行。
断路器的各种电流具体含义解析

断路器的额定电流1n与断路器壳架等级额定电流lnm的区别2011-05-30 15:12断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义:——断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
' }+ m2 i% `. n8 s——断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
举例来说断路器的壳架电流是400A,那么该断路器的额定电流将小于等于400A,可以为400,250,100,50等等。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100/3300—80A型断路器时,通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中,也一般不提“断路器壳架等级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称,似乎较为合适。
断路器额定持续电流

断路器额定持续电流
断路器的额定持续电流是指在额定工作条件下,断路器能够持
续传输的电流大小。
这个数值是根据断路器的设计和制造标准来确
定的,通常以安培(A)为单位。
断路器的额定持续电流是根据设备
的额定电流、环境温度、负载类型等因素来确定的。
从电气安全的角度来看,断路器的额定持续电流是非常重要的。
它确保了断路器在额定条件下能够可靠地工作,不会因为长时间承
受过大的电流而损坏或引发危险。
因此,对于不同类型的断路器,
其额定持续电流会有所不同,需要根据具体的使用场景和要求来选
择合适的断路器。
此外,额定持续电流也与断路器的热稳定能力有关。
当电流通
过断路器时,会产生一定的热量,而断路器需要能够稳定地工作而
不过热。
因此,额定持续电流也反映了断路器的热稳定能力。
总的来说,断路器的额定持续电流是指在额定工作条件下,断
路器能够持续传输的电流大小,是断路器设计和选择中需要重点考
虑的参数之一。
断路器有1P、2P、3P、4P的区别

断路器有1P,2P,3P,4P.请问极数是指什么,在选择断路器的时候怎么判断选几极的断路器?极数就是指切断线路的导线根数。
1P就是切断一根导线;2P就是同时切断2根导线,一次类推. 极数指断线数.1P、2P用于单相,3P、4P用于三相.当是保护接零时,只能用1P、3P;当是保护接地时,最好用2P、4P1P+N:只在相线上装设保护器,动作时同时断开相线。
2P:相线和中性线都装设保护器,动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术.近三十年来,随着电子技术的发展,高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多,产品品种繁多,国家制订了国家标准《漏电电流动作保护器》(GB6829—86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性,这是其他保护电器,如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流,他们的动作保护值要避越正常负荷电流来整定,因此他们的主要作用是用来切断系统的相间短路故障(有的自动开关还具有过载保护功能)。
而漏电保护器是利用系统的剩余电流反应和动作,正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小(一般为mA级),当系统发生人身触电或设备外壳带电时,出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源。
那么漏电保护器是如何起到保护作用呢?我们知道,电气设备漏电时,将呈现异常的电流或电压信号,漏电保护器通过检测、处理此异常电流或电压信号,促使执行机构动作。
空气断路器参数整定的相关知识

ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么?•框架电流Iu:又称为额定不间断电流。
指在规定条件下,电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值. •额定工作电流Ie:指在规定条件下,能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In. •额定电流整定值Ir:这是使用者通过断路器的脱扣器自行整定的一个电流值,断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB 的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A,Ir=(0.4 –1)Ie 可调极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义·极限短路分断能力Icu:断路器在承受此短路电流时必须可靠的分断短路故障,但不要求断路器未经过维修或更换零件的条件下能继续使用.·额定运行短路能力Ics 断路器在承受此短路电流时必须可靠的分断短路故障,但要求断路器在未经过维修或更换零件的条件下能继续再次使用。
Ics必定小于或等于Icu,一般用Ics = xx %Icu 表示.·额定短时耐受电流Icw:要求断路器在一定时间内承受一定的短路电流,不损坏并且仍能可靠的执行其功能。
短时耐受电流必须给出两个值,一个是时间,一个电流。
比如1S 、45KA,表示1S内可以承受的电流45KA。
施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir—过载长延时脱扣电流整定值Tr—过载长延时脱扣时间整定值Ii—短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值过载长延时,短路短延时,短路瞬时脱扣电流整定值1。
断路器的整定电流Ir:脱扣器整定到动作的电流值.脱扣器额定电流In:按(1.2~1.4)Ij进行选择,其中Ij为计算电流很多人也用1.1。
额定分断电流

额定分断电流额定分断电流是指断路器在切断故障电路时,能够承受的最大电流。
在电路中,由于各种原因(例如电线短路、过载等),电流可能会超出设计范围,这时断路器就会起到保护作用,防止电线过热、起火、损坏等情况发生。
因此,了解额定分断电流的概念和意义对于电气工程师和维护人员来说至关重要。
一、额定分断电流的定义额定分断电流,就是在规定的电气条件下,断路器可以安全切断故障电路的最大电流。
其单位是安培(A)。
二、额定分断电流的重要性断路器在电路中承担着非常重要的保护作用。
但是当电流超出断路器的负荷能力时,断路器就有可能失去其保护作用。
因此,在使用断路器时要注意其额定分断电流,以保证电路的正常运行和安全。
三、额定分断电流的因素1、电压等级:不同的电压等级对额定分断电流有不同的影响,通常随着电压等级的升高,额定分断电流也随之增加。
2、电源短路容量:电源短路容量大,额定分断电流也大,反之则相反。
3、熔断器种类:不同种类的熔断器具有不同的额定分断电流。
4、线路长度:线路长度较长时,额定分断电流也会相应降低。
5、温度:高温环境下,额定分断电流会减小。
四、额定分断电流的检测检测额定分断电流可以通过实验室测试或使用特殊仪器进行。
这些仪器被称为分断电流测试仪,它的原理是在电路中人为制造超载情况,然后测量断路器是否能够成功切断电路。
五、正确使用额定分断电流在使用断路器时,一定要选择符合电路特性的额定分断电流,同时要注意负荷量、温度等因素对额定分断电流的影响。
六、总结额定分断电流作为一个非常重要的电气参数,在电气行业中扮演着至关重要的角色。
了解它的概念、影响因素和正确使用方法,能够确保电路的安全运行,也是电气工程师和维护人员必须掌握的知识。
七、额定分断电流的选择在选择断路器时,需要根据实际电路情况选择合适的额定分断电流。
通常来说,断路器的额定分断电流应该略高于最大负载电流,这样可以保证在出现过载时,电路能够自动切断,从而避免电线过热、起火等安全事故的发生。
低压断路器的电流参数

编号:SM-ZD-89799 低压断路器的电流参数Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制:____________________审核:____________________时间:____________________本文档下载后可任意修改低压断路器的电流参数简介:该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项,保证生产中的人、物、环境因素处于最佳安全状态,从而使整体计划目标统一,行动协调,过程有条不紊。
文档可直接下载或修改,使用时请详细阅读内容。
断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义:——断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
断路器有1P、2P、3P、4P的区别

断路器有1P,2P,3P,4P.请问极数是指什么,在选择断路器的时候怎么判断选几极的断路器?极数就是指切断线路的导线根数。
1P就是切断一根导线;2P就是同时切断2根导线,一次类推. 极数指断线数.1P、2P用于单相,3P、4P用于三相.当是保护接零时,只能用1P、3P;当是保护接地时,最好用2P、4P1P+N:只在相线上装设保护器,动作时同时断开相线.2P:相线和中性线都装设保护器,动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护.漏电保护在电气安全领域尚属比较新的技术。
近三十年来,随着电子技术的发展,高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多,产品品种繁多,国家制订了国家标准《漏电电流动作保护器》(GB6829—86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性,这是其他保护电器,如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流,他们的动作保护值要避越正常负荷电流来整定,因此他们的主要作用是用来切断系统的相间短路故障(有的自动开关还具有过载保护功能)。
而漏电保护器是利用系统的剩余电流反应和动作,正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小(一般为mA级),当系统发生人身触电或设备外壳带电时,出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源.那么漏电保护器是如何起到保护作用呢?我们知道,电气设备漏电时,将呈现异常的电流或电压信号,漏电保护器通过检测、处理此异常电流或电压信号,促使执行机构动作。
塑壳断路器技术参数

塑壳断路器技术参数
塑壳断路器技术参数主要包括以下几项:
额定电压:指断路器主触头的额定电压,是保证接触器触头长期正常工作的电压值。
额定电流:指断路器主触头的额定电流,是保证接触器触头长期正常工作的电流值。
脱扣电流:使过电流脱扣器动作的电流设定值,当电路短路或负载严重超载,负载电流大于脱扣电流时,断路器主触头分断。
过载保护电流、时间曲线:过载保护电流、时间曲线为反时限特性曲线,过载电流越大,热脱扣器动作的时间就越短。
欠电压脱扣器线圈的额定电压:一定要等于线路额定电压。
分励脱扣器线圈的额定电压:一定要等于控制控制电源电压。
额定极限短路分断能力Icu:是断路器分断能力极限参数,分断几次短路故障后,断路器分断能力将有所下降。
额定运行短路分断能力Ics:是断路器的一种分断指标,即分断几次短路故障后,还能保证其正常工作。
限流分断能力:是指电路发生短路时,断路器跳闸时限制故障电流的能力。
电路发生短路时,断路器触头快速打开,产生电弧,相当于在线路中串入1个迅速增加的电弧电阻,从而限制了故障电流的增加,降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响,延长断路器的使用寿命。
断路器断开时间越短,限流效果就越好,Ics就越接近Icu。
断路器参数

断路器参数1.极限短路分断能力Icu——在规定的试验程序和试验参数下,电器能接通和分断的短路电流能力。
试后还具有一定的介电耐压能力,但可不考虑继续承栽它的额定电流。
运行短路分断能力Ics——在规定的试验程序和试验参数下,电器能接通和分断的短路电流能力。
试后还具有一定的介电耐压能力,并且须考虑继续承栽它的额定电流。
短时耐受电流Icw——在规定的试验条件下,断路器能承载而不损坏的短时耐受电流值。
短时耐受电流Icw只适用于具有短路短延时特性的电器。
2.额定电流在600A以下,且短路电流不大时,可选用塑壳断路器;额定电流较大,短路电流亦较大时,应选用万能式断路器。
一般选用原则为:(1)断路器额定电流≥负载工作电流;(2)断路器额定电压≥电源和负载的额定电压;(3)断路器脱扣器额定电流≥负载工作电流;(4)断路器极限通断能力≥电路最大短路电流;(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25;(6)断路器欠电压脱扣器额定电压=线路额定电压。
3.断路器的短路分断能力≥线路的预期短路电流。
断路器的短路分断能力通常是指它的极限短路分断能力。
断路器有三个重要的短路电流分段能力指标,分别为:极限短路分断能力(Icu)、运行短路分断能力(Ics)和短时耐受电流(Icw)。
国内低压断路器的运行短路分断能力Ics绝大多数是小于它的极限短路分断能力Icu的。
我国国家标准GB140482规定,Ics可以是Icu数值的25%、50%、75%和100%。
设计人员在设计选用时只要符合断路器的极限短路分断能力≥线路预期短路电流就能满足要求了,有些设计者认定要按断路器的运行短路分断能力(Ics)≥线路预期短路电流来设计,其实是一种误解,也是不必要的.所以在选择时应先选用Ics值。
达到Icu极限值,断路器可能被损坏,不能使用了。
4.脱扣等级规定了从冷态开始,对称的三相负载在7.2倍整定电流时,不同的脱扣等级具有不同的脱扣时间:CLASS 10A 脱扣时间为2-10SCLASS 10 脱扣时间为4-10SCLASS 20 脱扣时间为6-20SCLASS 30 脱扣时间为9-30S5.除了脱扣等级,脱扣特性也是断路器一个非常重要的指标。
断路器有1P、2P、3P、4P的区别

断路器有1P,2P,3P,4P.请问极数是指什么,在选择断路器的时候怎么判断选几极的断路器?极数就是指切断线路的导线根数。
1P就是切断一根导线;2P就是同时切断2根导线,一次类推. 极数指断线数.1P、2P用于单相,3P、4P用于三相.当是保护接零时,只能用1P、3P;当是保护接地时,最好用2P、4P1P+N:只在相线上装设保护器,动作时同时断开相线。
2P:相线和中性线都装设保护器,动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术.近三十年来,随着电子技术的发展,高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多,产品品种繁多,国家制订了国家标准《漏电电流动作保护器》(GB6829—86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性,这是其他保护电器,如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流,他们的动作保护值要避越正常负荷电流来整定,因此他们的主要作用是用来切断系统的相间短路故障(有的自动开关还具有过载保护功能)。
而漏电保护器是利用系统的剩余电流反应和动作,正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小(一般为mA级),当系统发生人身触电或设备外壳带电时,出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源。
那么漏电保护器是如何起到保护作用呢?我们知道,电气设备漏电时,将呈现异常的电流或电压信号,漏电保护器通过检测、处理此异常电流或电压信号,促使执行机构动作。
断路器的额定开断电流、额定断路关...

断路器的额定开断电流、额定断路关合电流额定开断电流等于热稳定电流. 额定关合电流等于动稳定电流额定短路开断电流是表征断路器开断能力的参数。
在额定电压下,断路器能保证可靠开断的最大电流,称为额定开断电流,其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时,其开断电流可以增大。
但受灭弧室机械强度的限制,开断电流有一最大值,称为极限开断电流。
额定短路开断电流是指在GB规定的使用和性能条件下,断路器所能开断的最大短路电流。
额定短路开断电流由两个值表征:——交流分量有效值;——直流分量百分数。
如果直流分量不超过20%,额定短路开断电流仅由交流分量的有效值表征。
额定短路关合电流:是表征断路器关合电流能力的参数。
因为断路器在接通电路时,电路中可能预伏有短路故障,此时断路器将关合很大的短路电流。
这样,一方面由于短路电流的电动力减弱了合闸的操作力,另一方面由于触头尚未接触前发生击穿而产生电弧,可能使触头熔焊,从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值,称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的,两者都等于额定开断电流的2.55倍。
具有极间同期性的断路器的额定断路关合电流是与额定电压和额定频率相对应的额定参数。
对于额定频率为50Hz且时间常数表幺值为45ms,额定短路关合电流等于额定短路开断电流交流分量有效值得2.5倍。
对于所有特殊工况的时间常数,额定短路关合电流等于额定短路开断时间交流分量有效值的2.7倍,与断路器的额定频率无关。
开断电流:开关跳闸时(故障跳闸)可以切断灭弧的最大电流;关合电流:开关合闸时(合闸到冲击负荷或故障)容许流过的最大电流,电流过大会发热,损坏断路器触头。
补充:是指合闸瞬间的电流,在开关合闸过程中,比如还有几毫米没有闭合严或闭合不紧时,这时候电阻比较大,I^2*R是发热,这时候电流如果过大,发热会很大,烧毁开关触头。
Ir Im的意义

In是过负荷脱扣器的额定电流,Ir是长延时过负荷脱扣器整定电流,Isd是短延时过负荷脱扣器的整定电流。
Im是瞬时(热磁)脱扣器整定电流。
国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流的概念有如下解释:断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
脱扣器额定电流1n,指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其1r=In,可调式脱扣器其Ir 为脱扣器额定电流1n的倍数,如1r=0.4~1×1n。
短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调,如Im=2~10×Ir。
对不可调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′,为脱扣器额定电流In的倍数,倍数固定或可调,如Im′=1.5~11×In。
对不可调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流表示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
对于交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05s。
关于断路器的使用类别等一些个概念

关于断路器的使用类别等一些个概念1.限流断路器:分断时间极短,短到足以在短路电流达到预期峰值之前就可以分断的一种断路器。
2.断路器的使用类别:低压断路器规定了A和B两种使用类别:A类-不是专为选择性进行特殊设计的,即非选择型不为短路情况下实现选择性而提供有意的短路延时,不规定额定短时耐受电流IcwB类-是专为选择性进行特殊设计的,即选择型通过可调的延时来实现短路情况下对负载侧上串接的短路保护装置提供选择性,必须规定额定短时电流Icw3.剩余电流断路器的类别:根据对故障电流的灵敏度,剩余电流断路器可分为AC型、A型、B型三类①AC型:在无直流分量时,对突然施加或缓慢上升的剩余正弦交流电流能够确保有效脱扣。
②A型:在有规定的剩余脉动直流分量时,对突然施加或缓慢上升的剩余正弦交流电流能够确保有效脱扣。
③B型:在含有规定的剩余脉动直流分量时,对突然施加或缓慢上升的剩余正弦交流电流或因整流回路产生剩余直流时能够确保有效脱扣。
在带有计算机等电子类电气设备的情况下,可能含有脉动直流分量,必须使用A类剩余电流脱扣器;在带有整流设备时,接地故障电流可能含有单相直流分量,必须使用A类剩余电流脱扣器即AC型只能因交流而动作;A型能因交流而动作,也能在脉动的直流分量条件下动作,还能在既含交流分量又含脉动的直流分量条件下动作;B型除了像A型情况一样外还能在纯直流条件下动作。
4.反时限过电流脱扣器inverse time-delay overcurrent release与过电流值成反比的延时后动作的过电流脱扣器。
注:这种脱扣器可设计成过电流很大时,延时接近一个确定的最小值。
5.(电路的和与断路器有关的)预期电流prospective current(of a circuit,and with respect to a circuit-breaker)如果断路器的每极用一个阻抗可忽略不计的导线代替时,在电路中流过的电流。
注:预期电流同样可以看作一个实际电流,例如:预期分断电流,预期峰值电流。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
极限短路分断能力(Icu),是指在一定的试验参数(电压、短路电流、功率因数) 条件下,经一定的试验程序,能够接通、分断的短路电流,经此通断后,不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)C0 (“0”为分断,t 为间歇时间,一般为3min,“C0”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
运行短路分断能力(Ics),是指在一定的试验参数(电压、短路电流和功率因数) 条件下,经一定的试验程序,能够接通、分断的短路电流,经此通断后,还要继续承载其额定电流的分断能力,它的试验程序为0—t(线上)C0—t (线上)C0。
短时耐受电流(Icw),是指在一定的电压、短路电流、功率因数下,忍受0.05、0.1、0.25、0. 5或1s而断路器不允许脱扣的能力,Icw 是在短延时脱扣时,对断路器的电动稳定性和热稳定性的考核指标
选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流,这个断路器的短路分断能力通常是指它的极限短路分断能力。
-- 作者:ZYP
-- 发布时间:2005-4-7 11:52:00
--
低压断路器的电流参数
摘要:本文分析低压断路器的各个电流参数的概念,提出选择低压断路器时就标定的电流参数和标定方法。
断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数
国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义:
——断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100/3300—80A型断路器时,通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中,也一般不提“断路器壳架等级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称,似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数,主要由主触头的通流能力决定,它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时,此参数是不可缺少的。
2 过电流脱扣器的电流参数
断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器,并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆。
电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的。
过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。
固定安装式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不可调节,如DZ20型;而模块化安装式脱扣作为断路器的一个安装模块,可随时调换,灵活性很强,如MerlinGerin公司的NS型。
标明过电流脱扣器的电流有以下几个参数:
——脱扣器额定电流1n,指脱扣器能长期通过的最大电流。
——长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其1r=In,可调式脱扣器其Ir为脱扣器额定电流1n的倍数,如1r=0.4~1×1n。
——短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调,如Im=2~10×Ir。
对不可调式可在其中选择一适当的整定值。
——瞬时电磁脱扣器动作电流额定值Im′,为脱扣器额定电流In的倍数,倍数固定或可调,如Im′=1.5~11×In。
对不可调式可在其中选择一适当的整定值。
3 断路器的短路特性电流参数
3.1 额定短路分断能力Icn
断路器的额定短路分断能力Icn应采用Icu、Ics表示,在具体产品标准中确定。
3.2 额定极限短路分断能力Icu
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流表示。
要按规定的试验程序o—t—co动作之后,不考虑断路器继续承载它的额定电流。
o—表示分断操作;
co—表示接通操作后紧接着分断操作;
t—表示两个相继操作之间的时间间隔,一般不小于3min。
3.3 额定运行短路分断能力Ics
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,Ics是Icu的一个百分数。
在按规定的试验程序o—t—co—t—co动作之后,断路器应有继续承载它的额定电流的能力。
对于额定短路分断能力大于1500A的小型断路器,国标《家用及类似场所用断路器》GBl0963(等效采用IECB98)规定应进行额定极限短路分断能力Icu和额定运行短路分断能力Ics试验。
当Icu≤6 000A时,Icu=Ics,故只需作Ics试验。
所以标明短路分断能力为4500A、6000A的小型断路器,其Icu=Ics=Icn,故一般只提及其额定短路分断能力Icn值。
3.4 额定短时耐受电流Icw
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
对于交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05s。
4 标定断路器的电流参数
断路器的短路电流参数Icu、Ics、Icw在选定断路器时需考虑,断路器型号和壳架等级额定电流I
nm选定后就已确定,故不需另外标明;而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚。
4.1 小型断路器MCB(Miniature CircuitBreaker)
对于将塑壳和过电流脱扣器加工为一体的小型断路器MCB而言,如MerlinGerin公司的C45N系列、ABB公司的S230系列、奇胜公司的E4CB系列、国产DZXl9系列等,一般产品资料中只提供“断路器额定电流”一个值,此参数具有断路器壳架等级额定电流Inm、脱扣器额定电流In、长延时过载脱器动作电流整定值Ir三重含义,也即Inm=In=Ir,而瞬时电磁脱扣器动作电流额定值Im′一般为固定值。
因此在选择小型断路器时,只需给出一个电流值即可,不会产生歧义。
4.2 塑壳式断路器MCCB(MouldedCaseCircult—Breaker)
塑壳式断路器产品种类繁多,标定其电流比较复杂。
如国产DZ20系列、ABB公司的SACEModul系列、MerlinGerin公司的CompactNS系列均为常用的塑壳式断路器。
当断路器配装固定式的过流脱扣器时,脱扣器额定电流In和长延时过载脱扣器动作电流整定值Ir 相同,即In=Ir,如DZ20系列、TC系列、H系列断路器属此种情况。
此时需要标定两个电流值,断路器壳架等级额定电流Inm、脱扣器额定电流In(或长延时过载脱扣器动作电流整定值Ir)。
瞬时脱扣器动作电流整定值Im′为固定值,一般不需标明。
当断路器配装可调模块式的过流脱扣器时,脱扣器的各个电流均需明确标定,首先标明断路器壳架等级额定电流Inm,然后标明所选择的脱扣器型号和脱扣器的各个电流整定值。
如当选择MerlinGe
rin公司的CompactNS系列断路器时,需给出如下完整参数。
NSl00H型,Imm=100A,配STR22SE—40A型电子脱扣器,In=40A,Ir=0.8In(32A),Im=5Ir (160a),Im′≤11In(固定值)。
4.3 框架式断路器ACB(AirCircuitBreaker)
框架式断路器功能完善,多配装可调模块式过流脱扣器,如较ME、DWl5、DWXl5型、MerlinGerin 公司的Masterpact系列、ABB公司的ASCE-Megamax-F系列等。
标注电流参数时,首先标明断路器壳架等级额定电流Inm,然后标明选择脱扣器和脱扣器的各个电流整定值。
