锯齿波同步移相触发电路实验一、实验实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

2．掌握锯齿波同步移相触发电路的调试步骤和方法。

二、实验实训设备DJK01电源控制屏 1块DJK03 晶闸管触发电路 1块双踪示波器 1台万用表 1块三、实验实训线路及原理实验原理如图5-56所示。

其原理参看教材相关的内容。

图5－56 锯齿波同步移相触发电路原理图四、实验实训内容及步骤1．按图接好线后，接通电源，用示波器观察各观察孔的电压波形，并与理论波形比较。

1）同时观察1、2孔的电压波形，了解锯齿波宽度和1孔电压波形的关系。

2）观察3～5孔电压波形和输出电压U g的波形，记下各波形的幅值与宽度，并比较3孔电压U3与5孔电压U5的对应关系。

2．调节触发脉冲的移相范围。

将控制电压U ct调至零（调电位器RP1 ），用示波器观察1孔电压U1和U5的波形，调节偏移电压U b（即调节RP2）使α=180º，其波形如图5-57 所示。

3．调节U ct（调节RP1），使α=60º，观察并记录面板上观察孔1～5及输出脉冲电压波形，标出其副值与宽度并记录在表5-2中（可在示波器上直接读出，读数时应将示波器的“V/cm”和“t/cm”的旋钮放置在校准位置，以防读数误差）。

表5-2U1U2U3U4U5U g 幅值（V）宽度(ms)图5－57 锯齿波同步触发电路移相范围五、实验实训注意事项1．观察输出脉冲电压U g时，应将输出端G、K分别接到晶闸管的门极和阴极，否则，无法观察到U g波形。

2．第3点没有波形时，请调节RP2、RP3。

六、实验实训报告1．画出α=60º时，观察孔1～5及输出脉冲电压波形。

2．指出U ct增加时，α应如何变化？移相范围大约等于多少度？指出同步电压的哪一段为脉冲移相范围。

3．分析RP3对输出脉冲宽度的影响。

4．写出本次实验实训的心得与体会。

实验实训二锯齿波同步移相触发电路实训（实验实训一、实验实训二选做一个）一、实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

实验一锯齿波同步移相触发电路与单相桥式半控整流电路实验

• 实验报告： • 1．整理，描绘实验中记录的各点波形，并标出幅值与宽度。 • 2．总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？ • 3．如果要求Uct=0时，=90O，应如何调整？ • 4 ．讨论分析实际移相范围能否从 =0O 调起及其它实验现象
U1
360°
ωtБайду номын сангаас
U5
180° ωt
30°
5．绘出单相桥式半控整流电路供电给电阻负载，电阻—电感性负载以及反电势负载情况下，当α=60°时的Ud、 id、UVT、iVD等波形图并加以分析。 6．作出实验整流电路的输入—输出特性Ud=f（Uct），触发电路特性Uct=f （α）及Ud/U2=f（α）曲线。 7．分析续流二极管作用及电感量大小对负载电流的影响。
• • • • • •
实验报告 1．画出电路的移相特性Ud=f()曲线 2．作出整流电路的输入—输出特性Ud/U2=f（α） 3．画出三相桥式全控整流电路时，角为 30O 、60O 、90O时的ud、uVT波形 4．简单分析模拟故障现象 •
五.实验接线图
实验一锯齿波同步移相触发电路与单相桥式半控整流电路实验
一．实验目的 1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 2．掌握锯齿波同步触发电路的调试方法。 3．研究单相桥式半控整流电路在电阻负载，电阻—电感性负载及反电势负载时的工作。 4．进一步理解可控硅的开关条件，了解续流二极管在电路中的作用。 5．掌握双踪示波器在电力电子线路实验中的使用特点与方法。。二．实验内容
1．锯齿波同步触发电路的调试。 2．锯齿波同步触发电路各点波形观察，分析 3．单相桥式半控整流电路供电给电阻性负载。 4．单相桥式半控整流电路供电给电阻—电感性负载（带续流二极管）。 5．单相桥式半控整流电路供电给反电势负载（带续流二极管）。 6．单相桥式半控整流电路供电给电阻—电感性负载（断开续流二极管）

#一锯齿波同步移相触发电路

实验一锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相范围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相范围比正弦波同步移相触发电路地移相范围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相范围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相范围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>因为脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.。

实验一、锯齿波触发电路的调试

实验一、锯齿波触发电路的调试一、实验目的1．熟悉锯齿波触发电路的工作原理，掌握各主要元件的作用并观察各主要点的波形。

2．掌握锯齿波触发电路的调试方法和同步定相方法。

锯齿波触发如下图所示。

二、实验线路及原理三、实验内容1)锯齿波同步移相触发电路的调试。

2)锯齿波同步移相触发电路各点波形的观察和分析。

四、实验方法1.按图实2-1接通各直流电源及同步电压，选定其中一块触发器（如1CF），检查RP1～RP3电位器当顺时针旋转时，相应的锯齿波斜率应上升，直流偏移电压U b的绝对值应增加，控制电压U c也应增加。

2.用双踪示波器检查各主要点波形1)同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

2)观察“1”、“2”点的电压三锯齿波排对图波形，了解锯齿波宽度和“1”点电压波形的关系。

3)调节电位器RP1，观测“2”点锯齿波斜率的变化。

4)观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。

5)调节触发脉冲的移相范围将控制电压Uct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压Ub(即调RP3电位器)，使α=170°，其波形如下图所示。

锯齿波同步移相触发电路6) 调节U ct使α=60°，观察并记录U1～U7及输出“G、K”脉冲电压的波形，标出其幅值与宽度，并记录在下表中。

U1U2U3U4U5U6幅值(V) 12.6 7.4 2.8 9.0 16.4 4.6宽度(ms) 20.11 20.60 20.20 19.98 20.01 20.061~7点对应的波形及“G,K”脉冲电压如下：五、注意事项1)参见本教材实验一的注意事项。

2)由于正弦波触发电路的特殊性，我们设计移相电路的调节范围较小，如需将α调节到逆变区，除了调节RP1外，还需调节RP2电位器。

3)由于脉冲“G”、“K”输出端有电容影响，故观察输出脉冲电压波形时，需将输出端“G”和“K”分别接到晶闸管的门极和阴极（或者也可用约100Ω左右阻值的电阻接到“G”、“K”两端，来模拟晶闸管门极与阴极的阻值），否则无法观察到正确的脉冲波形。

《机电传动控制》实验一

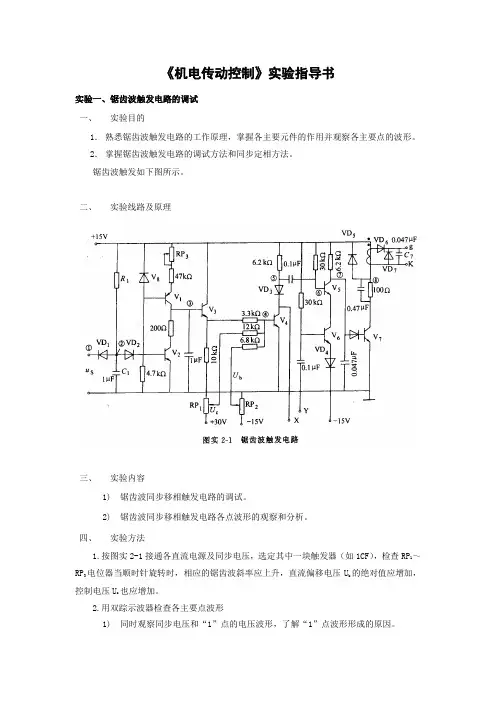

《机电传动控制》实验指导书实验一、锯齿波触发电路的调试一、实验目的1．熟悉锯齿波触发电路的工作原理，掌握各主要元件的作用并观察各主要点的波形。
