全自动洗衣机离合器工作原理
洗衣机离合器原理及故障维修
维修方 法
①当复合轴承的游隙 不均匀时，运转时会发出 轴承运转异声。在手动转 动时，有卡滞的感觉。
② 铜衬磨损：用手按 住皮带轮感受径向跳动大 。
排除吊杆、盛水桶、电机 等其他部装问题，确定为离合 器异声时。
① 轴承响，更换离合器。 ② 更换离合器。
SUCCESS
THANK YOU
2019/6/13
传动轴通过花键带 动行星齿轮组件运 动并减速。
行星齿轮组件通过花键配合带 动洗涤轴旋转。洗涤轴带动波 轮转动完成洗涤动作。
电机
通过三角带将力 传递到皮带轮上。
洗涤减速原理
• 行星齿轮部分是机械齿轮传动系统中典型的周转轮系，图中齿轮1和齿轮3都 称为中心轮（又称太阳轮），其中齿轮1就是传动轴，齿轮3是齿圈，它和离 合轴刹车盘脱水轴周向固定连接。
5 反向制动的实现
• 由单向轴承实现，其内部结 构有普通的滚珠轴承，起轴 总成的支承作用；还有单向 部分；
• 单向轴承是在一个方向上可 以自由转动，而在另一个方 向上锁死的一种轴承。单向 轴承的金属外壳里，包含很 多个滚轴，滚针或者滚珠， 而其滚动座的形状使它只能 向一个方向滚动，而在另一 个方向上会产生很大的阻力( 所谓“单向”)。
维修方法
①更换三角带 ②更换离合器 ③相应维修 ④离合套外径偏小或棘轮抱簧内 径偏大－－更换离合套或抱簧 或抱簧里调入杂质。更换棘轮组 件。 ⑤ 排水状态，顺时针用力转动脱 水桶是否能转动。能，刹车盘上未清 洗干净。单向轴承装反？ ⑥查找电气原因。
6、漏水（排除盛水桶漏水）
原因分 析
①大油封唇口磨损破 裂，长时间漏水会导致离 合器轴承，刹车盘等部件 锈蚀，离合器无法正常脱 水。
• 电机的配合：
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。
离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。
本文将介绍全自动洗衣机离合器的原理及维修方法。
首先，我们来了解一下全自动洗衣机离合器的工作原理。
全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。
当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。
其次，全自动洗衣机离合器的维修方法。
在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。
这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。
在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。
在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。
综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。
希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。

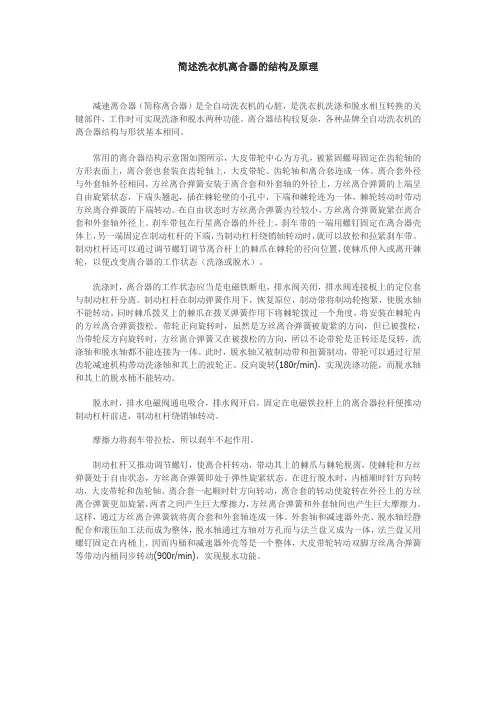

简述洗衣机离合器的结构及原理
简述洗衣机离合器的结构及原理减速离合器（简称离合器）是全自动洗衣机的心脏，是洗衣机洗涤和脱水相互转换的关键部件，工作时可实现洗涤和脱水两种功能。
离合器结构较复杂，各种品牌全自动洗衣机的离合器结构与形状基本相同。
常用的离合器结构示意图如图所示，大皮带轮中心为方孔，被紧固螺母固定在齿轮轴的方形表面上，离合套也套装在齿轮轴上，大皮带轮、齿轮轴和离合套连成一体。
离合套外径与外套轴外径相同，方丝离合弹簧安装于离合套和外套轴的外径上，方丝离合弹簧的上端呈自由旋紧状态，下端头翘起，插在棘轮壁的小孔中，下端和棘轮连为一体，棘轮转动时带动方丝离合弹簧的下端转动。
在自由状态时方丝离合弹簧内径较小，方丝离合弹簧旋紧在离合套和外套轴外径上。
刹车带包在行星离合器的外径上，刹车带的一端用螺钉固定在离合器壳体上，另一端固定在制动杠杆的下端，当制动杠杆绕销轴转动时，就可以放松和拉紧刹车带。
制动杠杆还可以通过调节螺钉调节离合杆上的棘爪在棘轮的径向位置，使棘爪伸入或离开棘轮，以便改变离合器的工作状态（洗涤或脱水）。
洗涤时，离合器的工作状态应当是电磁铁断电，排水阀关闭，排水阀连接板上的定位套与制动杠杆分离。
制动杠杆在制动弹簧作用下，恢复原位，制动带将制动轮抱紧，使脱水轴不能转动。
同时棘爪拨叉上的棘爪在拨叉弹簧作用下将棘轮拨过一个角度，将安装在棘轮内的方丝离合弹簧拨松。
带轮正向旋转时，虽然是方丝离合弹簧被旋紧的方向，但已被拨松，当带轮反方向旋转时，方丝离合弹簧又在被拨松的方向，所以不论带轮是正转还是反转，洗涤轴和脱水轴都不能连接为一体。
此时，脱水轴又被制动带和扭簧制动，带轮可以通过行星齿轮减速机构带动洗涤轴和其上的波轮正、反向旋转(180r/min)，实现洗涤功能，而脱水轴和其上的脱水桶不能转动。
脱水时，排水电磁阀通电吸合，排水阀开启，固定在电磁铁拉杆上的离合器拉杆便推动制动杠杆前进，制动杠杆绕销轴转动。
摩擦力将刹车带拉松，所以刹车不起作用。
全自动洗衣机离合器原理及维修.
离合器
图
离合器棘轮抱簧的动作原理
6、密封原理
小油封
小油封压入脱水轴， 防止轴总成内的油脂 渗漏。也防止洗涤轴 一端水渗漏进轴总成。
大油封
大油封压入盖板，防 止盛水桶中水渗入离 合器内部。
• 密封由大油封和小油封完成，大油封实现 脱水轴和盛水桶之间的密封，小油封实现 洗涤轴和脱水轴之间的密封，大油封有二 个密封唇口，所以又称双层密封，小油封 只有一个密封唇口，所以又称单层密封。
• 电机的配合：
一级减速，皮带轮与风叶轮的减速比 皮带
• 脱水桶的配合：
脱水轴与脱水桶的方形联接，大螺母固定； 脱水轴与脱水桶的法兰联接，4个螺钉的固定联接；
• 波轮的配合：
波轮与洗涤轴的联接：花键联接 洗涤轴与波轮螺钉的联接：M6与M8
2、洗涤原理
波 动行星齿轮组件运 动并减速。
4、制动原理
脱水时，牵引器将 拨杆打开，拨叉同 时打开，轴总成处 于自由状态，此时， 脱水桶顺时针进行 脱水动作。
在脱水程序时，当 电源被切断、撞桶 或者门盖打开时， 牵引器会迅速复位， 拨杆和拨叉也迅速 复位。
拨叉复位后，棘轮 抱簧处于洗涤初始 状态，拨杆复位后 刹车带抱紧刹车盘， 阻止轴总成继续转 动，脱水动作停止。
维修方法
①更换三角带 ②更换离合器 ③相应维修 ④离合套外径偏小或棘轮抱簧内 径偏大－－更换离合套或抱簧 或抱簧里调入杂质。更换棘轮组 件。 ⑤ 排水状态，顺时针用力转动脱 水桶是否能转动。能，刹车盘上未清 洗干净。单向轴承装反？ ⑥查找电气原因。
6、漏水（排除盛水桶漏水）
原因分 析
维修方法
①大油封唇口磨损破 裂，长时间漏水会导致离 合器轴承，刹车盘等部件 锈蚀，离合器无法正常脱 水。
全自动洗衣机离合器原理及维修解读
电机
通过三角带将力 传递到皮带轮上
洗涤和脱水转换
• 条件：当棘爪和棘轮脱开啮合时，电机正转，离合套就带 动离合轴转动，形成洗衣机的脱水工作。
• 棘爪在回复过程中于A点开始与棘轮啮合，当棘爪回复到 原始点时，棘轮被棘爪推动一段距离，从而带动棘轮抱簧 起始端移过Δ，使抱簧和离合套之间形成一定的间隙，使 离合套可以在抱簧中自由转动。
离合器工作原理 及故障维修
目录
一
离合器构造 离合器工作原理
二
三
常见故障及维修
一
离合器构造
1、离合器类别
普通离合器
脱水桶放置在离合器方芯 垫片上，用大螺母紧固。
ቤተ መጻሕፍቲ ባይዱ
离合器
法兰盘离合器
脱水桶置于离合器法兰盘 上，用内六角螺钉固定。
DD电机离合器
变频电机直驱，无三角带， 可分为普通和带法兰的。
2、离合器结构
• 脱水桶制动分为正向制动和反向制动。 • 反向制动要求制动力矩足够大，能完全限制脱水 桶的反向转动。 • 正向制动不必完全限制脱水桶的正向转动。但也 不能不加限制，因为波轮反转时脱水桶的正转会 使波轮转速下降，影响洗净比。正向制动的第二 个作用是脱水结束或在脱水过程中打开门盖时能 迅速使脱水桶停止转动，实现这一功能必须有合 适的制动力矩。制动力矩不能太大，如果太大脱 水桶停止太快会撞箱体；制动力矩也不能太小， 太小脱水桶停止太慢，制动时间会超标。
图 离合器
离合器棘轮抱簧的动作原理
6、密封原理
小油封
大油封
小油封压入脱水轴， 防止轴总成内的油脂 渗漏。也防止洗涤轴 一端水渗漏进轴总成。
大油封压入盖板，防 止盛水桶中水渗入离 合器内部。
• 密封由大油封和小油封完成，大油封实现 脱水轴和盛水桶之间的密封，小油封实现 洗涤轴和脱水轴之间的密封，大油封有二 个密封唇口，所以又称双层密封，小油封 只有一个密封唇口，所以又称单层密封。
全自动波轮洗衣机离合器的工作原理与常见故障处理
全自动波轮洗衣机离合器的工作原理与常见故障处理摘要：自民众生活水平大幅提升后，全自动波轮洗衣机在家庭普遍常见，这类洗衣机可以加快洗衣效率，为广大民众提供更多便利。
然而，全自动波轮洗衣机在长时间应用中容易出现故障，其中离合器故障较为常见。
为从根本解决这一问题，本文从了解波轮洗衣机离合器的工作原理，就可以进一步的分析出离合器的常见故障，继而提出处理措施，以供参考。
关键词：全自动波轮洗衣机；离合器；工作原理；故障与处理引言：全自动洗衣机在正常工作时，主要分为洗涤和脱水两种状态[1]。
在这个过程中，作为驱动部件的离合器是洗衣机的关键部件，是洗衣机的心脏，它是实现洗衣机从洗涤状态到脱水状态转换的核心部件。
因此有效应对出现离合器的故障是保证全自动洗衣机安全稳定运行的关键。
根据剖析全自动洗衣机离合器的工作原理以及运行状态，从而判断发生故障的原因，从洗涤状态故障和脱水状态故障两个方面分析解决处理故障。
本文先介绍了洗衣机离合器的工作原理，再对故障以及故障的处理进行了详细的分析和说明。
一、全自动波轮洗衣机离合器工作原理全自动波轮洗衣机几乎所有的功能性动作都是通过离合器实现。
它承担着洗衣机的动力传递，速比的改变，洗涤与脱水的动作转换，还有制动的动作。
其中工作状态分为洗涤和脱水两种状态。
洗涤时，电机提供顺、逆时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过行星齿轮组件以5.33:1的减速比将动力传递给洗涤轴，洗涤轴再带动波轮转动，实现洗衣机顺、逆双向转动的洗涤。
脱水时，电机提供顺时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过花键外套着离合套，此时通过牵引器的牵引，拨杆拨动拨叉，拨叉与棘轮的分离实现抱簧把离合套和离合轴抱紧，动力就从离合套传递给离合轴，由于刹车盘与离合轴的铆合结构，离合轴带动整个轴总成一起转动，实现洗涤轴和脱水轴同时同向高速转动，脱水轴连接脱水桶（内桶），从而实现高转速脱水。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理全自动洗衣机离合器工作原理全自动洗衣机只要你将衣服放到洗衣机里面，轻轻一按开关，后面所有的洗衣工作它将全部自动完成，如此神奇，它是通过什么来完成的呢？其实它就是一个齿轮卡子，卡住那个齿轮大桶就不转了就下边的翻水轮转，不卡的时候是整桶转！全自动洗衣机是通过水位开关与电磁进水阀配合来控制进水、排水以及电机的通断：从而实现自动控制的。
电磁进水阀起着通、断水源的作用。
当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下，紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。
当电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。
由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。
水位开关实际上是一个压力开关。
气室的入口与洗衣桶中的贮气室相联接。
当水注入洗衣桶后，贮气室口很快被封闭，随水位上升，贮气室的水位也上升，被封闭的空气压强亦增大，水位开关中的波纹膜片2受压而胀起，推动顶杆3运动而使触点4改变，从而实现自动通断。
智能型模糊控制的全自动洗衣机还可以自动判断水温、水位、衣质衣量、衣物的脏污情况，决定投放适量的洗涤剂和最佳的洗涤程序。
当洗衣桶内衣物的多少和质地不同，而注入水使其达到相同的水位时，其总重量是不同的。
利用这一点，通过对洗衣电动机低速转动后的惯性测量，可以判断衣质和衣量。
方法是：在洗衣桶内注入一定量水后使电机低速运转，平稳后快速断电，洗衣桶在惯性作用下带动电机继续转动。
此时，电机绕组产生反电动势，对其半波整流并放大整形后获得一矩形脉冲系列。
通过分析脉冲个数和脉冲宽度。
就能得到衣质衣量情况。
衣物的'脏污程度是通过水的透明度来判断的。
在洗衣桶的排水口处加一红外光电传感器，使红外光通过水而进入另一侧的接收管。
若水的透明度低，接收管获得的光能小，说明衣物较脏。
全自动洗衣机离合器原理及维修
XX
PART 06
测试验证与故障排除
REPORTING
测试验证流程
外观检查
电源测试
首先检查洗衣机的外观，确保没有明显的 损坏或变形。
使用万用表测试洗衣机的电源是否正常， 确保电压和电流在允许范围内。
功能测试
负载测试
按照洗衣机的操作说明，逐一测试各项功 能，如洗涤、漂洗、脱水等，确保各功能 正常。
安全操作注意事项
断电操作
在维修前，务必切断洗衣机电 源，确保安全。
防护措施
穿戴好防护手套、护目镜等， 避免维修过程中受伤。
遵循维修流程
按照正确的维修流程进行操作 ，避免因操作不当引发其他问 题。
注意安全警示标识
遵守洗衣机及维修工具上的安 全警示标识，确保操作安全。
XX
PART 04
拆卸与检查过程详解
由于离合器片磨损或油污 导致离合器打滑，使得洗 衣机在洗涤或脱水过程中 无法正常工作。
离合器异响
离合器内部零件损坏或松 动，导致洗衣机在工作时 发出异常响声。
离合器漏水
离合器密封件老化或损坏 ，导致水从离合器处渗漏 。
故障诊断方法
观察法
通过观察洗衣机的运转状态，判 断离合器是否存在故障。例如， 观察洗衣机在洗涤或脱水过程中
用于产生磁场，吸引衔 铁实现离合器的吸合。
衔铁
受到电磁线圈的吸引力 作用，实现离合器的吸
合与分离。
机械传动机构
包括齿轮、轴承等部件 ，用于将电机的动力传 递给洗衣机的波轮或脱
水桶。
外壳及固定件
用于保护内部机构和固 定离合器在洗衣机上的
位置。
洗衣机离合器的工作原理
洗衣机离合器的工作原理
洗衣机离合器是洗衣机最重要的零部件之一。
它允许洗衣机开关机，同时控制洗衣机的水泵和电机的转动速度。
离合器可以在很短的时间内打开或关闭电机，使洗衣机运行更顺畅，更安全。
离合器由电磁铁、螺钉、轴承、螺母和调节器等部分组成。
洗衣机开关处插入电源时，电磁铁吸合，使角轴及其上的标记拨片移动，移动过程把行星齿轮组上带来的力传递给摆轮和洗衣机的电机轴上的齿轮，从而促使转子产生运动来带动洗衣机上的部件和水泵运行。
出现故障时，离合器会自动切断行星齿轮组上传递的力量，避免洗衣机的损坏。
洗衣机离合器工作原理
洗衣机离合器工作原理洗衣机离合器是洗衣机中的一个重要零部件，它在洗衣机的工作过程中扮演着非常重要的角色。
它的主要作用是在洗衣机的搅拌过程中进行离合，使得洗衣机能够顺利地完成洗涤、漂洗和脱水等工作。
下面我们将详细介绍洗衣机离合器的工作原理。
首先，让我们来了解一下洗衣机的工作原理。
在洗衣机的工作过程中，电机通过带动皮带或者直接连接到洗衣筒的方式，使得洗衣筒能够旋转。
而在洗涤和漂洗的过程中，洗衣筒需要不断地旋转来完成衣物的搅拌和漂洗。
而在脱水的过程中，洗衣筒需要高速旋转来将衣物中的水分脱除。
这就需要一个能够控制洗衣筒旋转的装置，而这个装置就是离合器。
洗衣机离合器通常由离合器盖、离合器轴、离合器摩擦片、离合器弹簧等部件组成。
当洗衣机需要进行搅拌、漂洗和脱水的时候，电机会通过传动系统带动离合器盖和离合器轴一起旋转。
而离合器摩擦片则会受到电机带动的力，使得离合器盖和离合器轴之间产生摩擦力，从而使得离合器盖和离合器轴能够紧密地连接在一起，实现离合器的工作。
在洗衣机进行搅拌和漂洗的过程中，离合器摩擦片会受到电机带动的力，从而使得离合器盖和离合器轴之间产生足够的摩擦力，使得洗衣筒能够顺利地进行搅拌和漂洗。
而在脱水的过程中，电机会提高转速，从而使得离合器摩擦片产生更大的摩擦力，这样就能够保证洗衣筒能够高速旋转，将衣物中的水分脱除。
此外，离合器弹簧也起着非常重要的作用。
它能够保证在洗衣机运转过程中，离合器摩擦片能够保持一定的摩擦力，从而保证洗衣机能够顺利地完成搅拌、漂洗和脱水等工作。
总的来说，洗衣机离合器通过电机的驱动，使得离合器盖和离合器轴之间产生摩擦力，从而控制洗衣筒的旋转。
这样就能够保证洗衣机能够顺利地完成洗涤、漂洗和脱水等工作。
因此，洗衣机离合器在洗衣机的工作过程中扮演着非常重要的角色。
洗衣机离合器工作原理
洗衣机离合器工作原理洗衣机离合器是洗衣机的一个重要部件，它在洗衣机的工作中起着至关重要的作用。
那么，洗衣机离合器是如何工作的呢？接下来，我们将详细介绍洗衣机离合器的工作原理。
首先，让我们来了解一下洗衣机离合器的结构。
洗衣机离合器通常由电磁线圈、离合器盘、离合器轴承和离合器壳体等部件组成。
当洗衣机启动时，电磁线圈会受到电流的激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的工作。
接下来，让我们来了解洗衣机离合器的工作原理。
当洗衣机启动时，电磁线圈受到电流激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的工作。
离合器的工作原理是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的正常工作。
在洗衣机工作时，当电机需要启动时，电磁线圈会受到电流的激励，产生磁场，使离合器盘与离合器壳体之间产生磁力吸合，从而实现离合器的接合，带动洗衣机的工作。
而当洗衣机需要停止时，电磁线圈不再受到电流激励，磁场消失，离合器盘与离合器壳体之间的磁力吸合也消失，从而实现离合器的分离，停止洗衣机的工作。
总的来说，洗衣机离合器的工作原理就是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的启动和停止。
这种设计不仅能够确保洗衣机的正常工作，还能够降低电机的负荷，延长电机的使用寿命。
在日常使用中，我们需要注意定期检查和维护洗衣机离合器，确保其正常工作。
同时，在使用过程中要避免过载使用，以免对洗衣机离合器造成损坏。
只有正确使用和保养洗衣机离合器，才能确保洗衣机的正常工作和延长使用寿命。
综上所述，洗衣机离合器是洗衣机的重要部件，其工作原理是利用电磁力来控制离合器盘与离合器壳体之间的接触和分离，从而实现洗衣机的启动和停止。
正确使用和保养洗衣机离合器，对于确保洗衣机的正常工作和延长使用寿命至关重要。
希望本文能够帮助大家更好地了解洗衣机离合器的工作原理，为日常使用和维护提供参考。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理全自动洗衣机离合器全称减速离合器，价格在90-180元，它由几个同心轴组成，一般二到三个。
离合过程由cpu-继电器-拨叉-齿轮-抱璜控制，刹车部分是抱刹，动作过程也一样，只是最后的位置不一样而已。
就是一个齿轮卡子,卡住那个齿轮大桶就不转了就下边的翻水轮转,不卡的时候是整桶转。
洗衣机的离合器实现洗涤与脱水两个功能的转换①一般离合器是洗涤与脱水时速度相同结构：上端洗涤轴与脱水轴是同心套装结构。
中间段安装有刹车盘。
下端固定有离合套和皮带轮，离合套外面套抱簧，棘轮(齿轮)是套装在抱簧外面的。
目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结构如图1、图2和图3所示，它主要由波轮轴、脱水轴、扭簧、刹车带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成。
调节螺钉离合扭簧外密封圈制动扭簧拨叉脱水轴皮带轮波轮轴离合杆棘爪棘轮刹车带离合器壳体图1 离合器外部结构图波轮轴扭簧脱水轴行星减速器图2 离合器内部结构图图 3 抱簧原理：洗涤或停机时，棘爪(拨叉)将棘轮(齿轮)拨过一定角度，从而使抱簧与离合套松开，进入洗涤状态，电机经过皮带传动，只带动洗涤轴转动；脱水时，棘爪将棘轮卡住，抱簧将离合套与脱水轴抱紧，从而使离合套与脱水轴同时转动。
扭簧在洗涤时，抱紧脱水轴，防止脱水桶旋转。
刹车钢带控制脱水后刹车。
②减速离合器洗涤时拨轮低速转动，脱水时，脱水桶高速旋转；洗涤时，电机带洗涤轴下段旋转，通过行星减速器降速后传给洗涤轴上半段，带动拨轮旋转。
降速比为1／4.8。
脱水时，抱簧将洗涤轴下段与脱水轴下段抱紧，运动经内齿圈直接传给脱水轴的上半段，带动脱水桶旋转，此时行星减速器不工作。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理
全自动洗衣机离合器的工作原理是通过离合器的开合来控制洗衣机的运转状态。
当洗衣机需要运转时，电机通过皮带传动或直接驱动带动洗衣筒旋转，完成洗涤、漂洗、脱水等程序。
离合器扮演着连接电机和洗衣筒的角色，在洗衣机启动时，离合器闭合，电机通过离合器的传动输出力，带动洗衣筒旋转。
当洗衣筒需要停止时，离合器开启，断开电机与洗衣筒的连接，洗衣筒停止旋转。
这种开合操作由洗衣机的电路控制系统根据用户设定的程序和传感器检测信号实现。
通过离合器的可控制性，实现了洗衣机的自动运行和停止，并提供了良好的安全性能。
洗衣机离合器原理
洗衣机离合器原理洗衣机离合器是洗衣机中的一个重要部件，它的作用是在洗涤程序中控制洗衣机的工作状态，实现洗涤、排水、脱水等功能。
离合器的原理是通过控制电磁铁的通断来实现转动轴的连接和分离，从而控制洗衣机的工作状态。
在洗衣机的工作中，离合器的作用主要体现在两个方面，一是在洗涤阶段，离合器将电机与转动轴连接，使得转动轴带动内桶进行洗涤运动；二是在排水和脱水阶段，离合器将电机与转动轴分离，使得内桶停止转动，从而实现排水和脱水的功能。
离合器的工作原理是基于电磁铁的工作原理。
电磁铁是一种利用电流产生的磁场来控制机械运动的装置。
当电流通过电磁铁时，会产生一个磁场，这个磁场会吸引或排斥铁制物体，从而实现机械运动。
在洗衣机离合器中，电磁铁的通断控制了离合器的连接和分离，进而控制了洗衣机的工作状态。
离合器的连接和分离是通过电磁铁的通断来实现的。
当电流通过电磁铁时，电磁铁产生磁场，吸引离合器连接片，使得转动轴与电机连接，从而实现洗涤功能。
而当电流断开时，电磁铁的磁场消失，离合器连接片受到弹簧的作用，与转动轴分离，使得内桶停止转动，实现排水和脱水功能。
在洗衣机的工作中，离合器的原理实现了洗涤、排水、脱水等功能的顺利进行。
通过电磁铁的通断控制，离合器能够准确地控制转动轴的连接和分离，从而实现洗衣机的各种工作状态。
因此，离合器作为洗衣机的重要部件，其原理的稳定性和可靠性对洗衣机的工作效果和使用寿命有着重要的影响。
总的来说，洗衣机离合器的原理是基于电磁铁的工作原理，通过控制电磁铁的通断来实现转动轴的连接和分离，从而控制洗衣机的工作状态。
离合器的原理保证了洗衣机在洗涤、排水、脱水等工作中的准确控制，保证了洗衣机的工作效果和使用寿命。
对于用户来说，了解离合器的原理有助于更好地使用和维护洗衣机，延长洗衣机的使用寿命，提高洗涤效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动洗衣机离合器全称减速离合器，价格在90-180元，它由几个同心轴组成，一般二到三个。
离合过程由cpu-继电器-拨叉-齿轮-抱璜控制，刹车部分是抱刹，动作过程也一样，只是最后的位置不一样而已。
就是一个齿轮卡子,卡住那个齿轮大桶就不转了就下边的翻水轮转,不卡的时候是整桶转。
洗衣机的离合器实现洗涤与脱水两个功能的转换
①一般离合器是洗涤与脱水时速度相同
结构：
上端洗涤轴与脱水轴是同心套装结构。
中间段安装有刹车盘。
下端固定有离合套和皮带轮，离合套外面套抱簧，棘轮(齿轮)是套装在抱簧外面的。
目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结构如图1、图2和图3所示，它主要由波轮轴、脱水轴、扭簧、刹车带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成。
皮带轮 棘轮
离合杆 棘爪
刹车带
拨叉 离合器壳体 调节螺钉 制动扭簧 离合扭簧 外密封圈
脱水轴
波轮轴
图1 离合器外部结构图
外套轴
抱簧 离合套
棘爪
调节螺钉 拨叉
离合杆 棘轮 行星减速器 扭簧
脱水轴 波轮轴
图2 离合器内部结构图
图3 抱簧 原理： 洗涤或停机时，棘爪(拨叉)将棘轮(齿轮)拨过一定角度，从而使抱簧与离合套松开，进入洗涤状态，电机经过皮带传动，只带动洗涤轴转动；
脱水时，棘爪将棘轮卡住，抱簧将离合套与脱水轴抱紧，从而使离合套与脱水轴同时转动。
扭簧在洗涤时，抱紧脱水轴，防止脱水桶旋转。
刹车钢带控制脱水后刹车。
②减速离合器洗涤时拨轮低速转动，脱水时，脱水桶高速旋转；洗涤时，电机带洗涤轴下段旋转，通过行星减速器降速后传给洗涤轴上半段，带动拨轮旋转。
降速比为1／。
脱水时，抱簧将洗涤轴下段与脱水轴下段抱紧，运动经内齿圈直接传给脱水轴的上半段，带动脱水桶旋转，此时行星减速器不工作。
