三极管β分选电路
模电课程设计报告三极管β值范围分选电路的设计
《模拟电子线路基础》课程设计报告三极管β值范围分选电路的设计题目难度系数：1.0专业集成电路设计与集成系统班级集成班学生姓名实验台号16指导教师提交日期 2011年 4月日小三号宋体电话号码目录第一部分系统设计 (3)1.1 设计题目及要求 (3)1.2 总体设计方案 (3)1.2.1 设计思路 (3)1.2.2 方案论证与比较 (3)1.3 总体设计方案模块结构与框图 (4)第二部分单元电路设计 (5)2.1 电流源电路 (5)2.1.1电流源电路工作原理 (5)2.1.2电流源电路参数选择 (5)2.2 并联比较电路 (6)2.2.1并联比较电路工作原理 (6)2.2.2并联比较电路参数选择 (7)2.3 编码电路 (8)2.3.1编码电路工作原理 (8)2.3.2编码电路参数选择 (9)2.4 译码显示电路 (9)2.4.1译码显示电路工作原理 (10)2.4.2译码显示电路参数选择 (10)第三部分整机电路 (11)3.1 整机电路图 (11)3.2 元件清单 (11)第四部分性能指标的测试4.1电路调试 (13)4.1.1 测试仪器与设备 (13)4.1.2 各模块功能指标测试及测量数据 (13)4.1.3 故障分析及处理 (14)4.2电路实现的功能和系统使用说明 (14)第五部分课程设计总结 (15)一、系统设计1.1设计题目及要求1.1.1设计任务设计制作一个三极管β值范围分选电路的装置。
1.1.2要求1、β值的范围分别为120~160及160~200对应的分档编号分别是1、2；待测三极管为空或不在上述范围是时显示0。
2、用数码管显示β值的档次；3、电路采用5V或±5V电源供电。
4、设计本测试仪所需的直流稳压电源。
1.2总体设计方案1.2.1设计思路三极管β值决定了三极管基极电流与集电极电流的倍数关系，在一定程度上表征了三极管的放大能力。
其测量方法可采用固定基极电流大小，检测集电极电流大小的方法间接测得。
三极管β值数显式测量电路设计.
××××大学课程设计2010年 7 月 11 日××××课程设计任务书课程电子技术课程设计题目三极管β值数显式测量电路设计专业自动化姓名学号主要内容：根据设计要求，运用所学的电子技术及电路基础等知识，自行设计一个三极管β值数显式测量电路，用数码管和发光二极管显示出被测三极管的β值，从而读数直观，误差较小。
基本要求：1可测NPN硅三极管的直流电流放大系数β值（设β小于200），测试条件如下：（1） Ig=10μΑ,误差为±2%（2）V CE为14到16V，且对于不同β值的三极管，V CE的值基本不变。
2用二只LED数码管和一只发光二极管构成数字显示器。
发光二极管显示最高位，它的亮状态和暗状态代表“1”和“0”，两只数码管显示拾位个位，即可显示0到199的正整数。
3在温度不变（20℃）时，本测量电路误差的绝对值不超过“0.05*数字显示器读数+1”。
4数字显示器所显示的数字应当清晰，稳定、可靠主要参考资料：[1]童诗白.模拟电子技术基础 [M].北京：高等教育出版社，2006.[2]张凤言.电子电路基础[M].北京：高等教育出版社，1995.[3]电子电路百科全书编辑组. 电子电路百科全书[M].北京：科学出版社.1988.[4]彭介华.电子技术课程设计指导[M].高等教育出版社，1997.[5]李哲英等．实用电子电路设计[M]．北京：电子工业出版社,1997.[6]陈永甫.新编555集成电路应用800例.电子工业出版社，2000..完成期限2010.7.5-7.11指导教师专业负责人2010年 7 月 4日目录1 任务和要求 (1)2 总体方案设计与选择 (1)2.1任务分析 (1)2.2设计思路 (1)2.3系统概述 (1)3 电路总原理框图设计 (2)4 单元电路设计 (3)4.1转换电路 (3)4.2优频转换电路 (4)4.3控制计时电路 (5)4.4计数电路 (5)4.5译码与显示电路 (6)5 单元电路的级联设计 (7)6 设计总结 (7)参考文献 (8)附录 (1)1 任务和要求(1)任务：设计一个三极管β值数显式测量电路，用数码管和发光二极管显示出被测三极管的β值。
19三极管β值分选电路的安装与调试19
课题十九 三极管β值分选电路的安装与调试1、 实训目的（1）熟悉单电源集成运放LM324的引脚功能和使用方法。
（2）熟悉电压比较器工作原理及应用。
2、 实训设备及器材（1） 实训设备：直流稳压电源1台，万用表1只，面包板1块。
（2） 实训器材：LM324,三极管，LED,电阻。
3、 实训电路及说明(1) 反相比例运算放大电路反相比例运算电路又叫反相放大器，其电路结构如图2-19-1所示。
图2-19-1 反相比例运算电路结构特点：负反馈引到反相输入端，信号从反相端输入。
平衡电阻R 2使输入端对地的静态电阻相等，保证静态时输入级的对称性。
R f 构成反馈支路，反馈方式为电压并联负反馈，因此输出电阻很小。
由集成运放的“虚短”和“虚断”特性，运放反相反相输入端具有“虚地点”特性，由此可导出输出输入关系式：A u =io u u =-1f R R(2) 窗口电压比较器电压比较器，其基本功能是对两个输入电压进行比较，并根据比较结果输出高电平或低电平，据此来判断输入信号的大小和极性。
电压比较器常用于自动控制、波形产生与变换，模数转换以及越限报警等许多场合。
电压比较器通常由集成运放构成，但与运算电路不同的是，比较器中的集成运放大多处于开环或正反馈状态。
只要在两个输入端加一个很小的信号，运放就会进入非线性区，属于集成运放的非线性应用范围。
在分析比较器时，虚断路原则仍成立，虚短及虚地等概念仅在判断临界情况时才适应。
电压比较器根据输入信号由低电平向高电平变化或反之，输入电平变化的次数，可分为单限电压比较器和双限电压比较器，双限电压比较器又称为窗口比较器。
其特点是输入信号单方向变化，可使输出电压u O 跳变两次，其传输特性如图2-19-2（a ）（b ）所示，因传输特性形似窗口，称为窗口比较器。
窗口比较器提供了两个阈值和两种输出稳定状态可用来判断u I 是否在某两个电平之间。
比如，从检查产品的角度看，可区分参数值在一定范围之内和之外的产品。
三极管B值分选电路报告

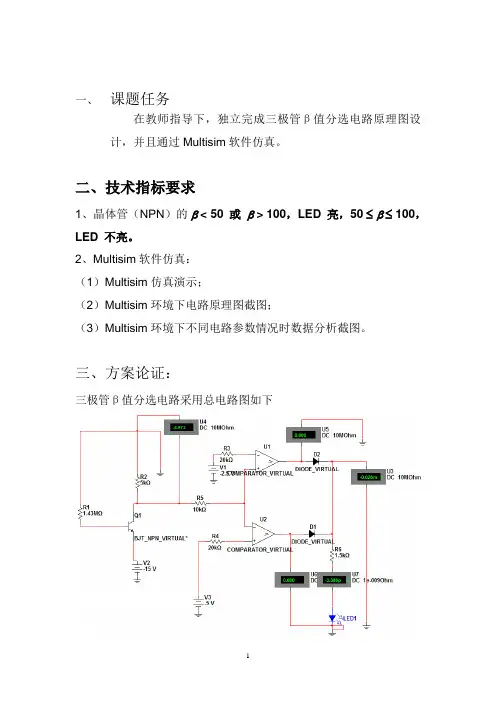

一、课题任务在教师指导下，独立完成三极管β值分选电路原理图设计，并且通过Multisim软件仿真。
二、技术指标要求1、晶体管（NPN）的β< 50 或β> 100，LED 亮，50 ≤β≤ 100，LED 不亮。
2、Multisim软件仿真：（1）Multisim仿真演示；（2）Multisim环境下电路原理图截图；（3）Multisim环境下不同电路参数情况时数据分析截图。
三、方案论证：三极管β值分选电路采用总电路图如下电路分析该电路由NPN管Q1，窗口比较器组成.具体原件是：电源V1，V2，V3.电阻R1,R2,R3,R4,R5,R6,发光二极管LED1，放大器U1，U2，二极管D1，D2，组成电路分析：分单元对电路进行详细的参数计算，(1)分单元对电路进行详细的参数计算由图可知：设基级电压为U1，则集电级电流为Ic（V2-U1）除以R2，基级电流为贝塔倍的Ic，阈值电压为-2.5V和-5V（2）选用元件元器件选择R1电阻为1.43兆欧，R2大小为5千欧，R3大小为20千欧，R4大小为20K欧，R5大小为10K欧,R6大小均为1.5千欧.Dl和D2均选用DIODE-VIRTUAL型二极管。
放大器U1.U2选用COMPARATOR-VIRTIAL型号。
电源V1大小为-2.5V，V2大小为-5V,V3大小为-15V。
Q2选用BJT-NPN-VIRTUAL型硅管，LED1选用、6.3V的小电珠,尽可能地使灯亮一些.工作原理阐述：当输入电压U1大于Urh时，所依集成运放A1的输出Uo1=+Uom，A2的输出Uo2=-Uom，使得二极管D1导通，D2截止，此时，D1为高电频，D2为低电频，发光二极管处于灯亮状态，输出电压为Uo=+Uz。
当输入电压U1小于Urh时，所依集成运放A1的输出Uo2=+Uom，A2的输出Uo2=-Uom，使得二极管D2导通，D1截止，此时，D2为高电频，D1为低电频，发光二极管处于灯亮状态，输出电压为Uo=+Uz。
晶体管放大倍数β检测电路的设计与实现
电子测量与电子电路实验报告——晶体管β值检测电路的设计院系：电子工程学院班级：姓名：学号：课题名称：晶体管β值检测电路的设计与实现一、摘要本实验是简单的三极管放大倍数β检测电路的设计与实现。
主要由三极管类型判别电路、β-v转换电路、三极管放大倍数档位判断电路、显示电路及报警电路五个部分组成。
首先通过LED 发光二极管的亮灭实现判断三极管类型，并将β值的变化转化为电压的变化从而利用电压比较器及LED管实现β值档位 (＜150、150～200、200～250、＞250)的判断与显示、并在β＞250时通过LED管闪烁报警。
关键词：三极管、β值、LED、电压比较器、报警二、设计任务要求设计一个简易晶体管β值检测判别电路，该电路能够实现对晶体管β值大小的判断。
1. 基本要求：a.电路能够检测出NPN、PNP型三极管的类型。
b.电路能够将NPN型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断。
c.用发光二极管来指示被测三极管的β值属于哪一个档位d.在电路中可以手动调节四个档位值的具体大小。
e.当晶体管β值超出250时能够闪烁报警。
2. 提高要求a.电路能够将PNP型三极管放大倍数β分为大于250、200～250、150～200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
b. NPN、PNP型晶体管β值的判断可以通过手动或自动切换三、设计思路和总体结构框图1.设计思路本实验关键之处在于如何将三极管放大倍数β的变化用一个便于测量的物理量的变化来表示。
实验室最易测量的量即是电压，并且三极管CE极间电压便可反应集电极电流I c的变化，故不妨用某种手段固定I b值，通过检测CE极间电压的变化间接检测β的变化。
而将电压值分为几个档位则想到用电压比较器实现并通过输出电流驱动LED显示出来。
最后，报警电路可利用LED闪烁报警，可由555定时器实现。
2.总体结构框架图四、分块电路、总体电路的设计过程（含电路图）现将实验电路可为6个板块。
三极管参数 β

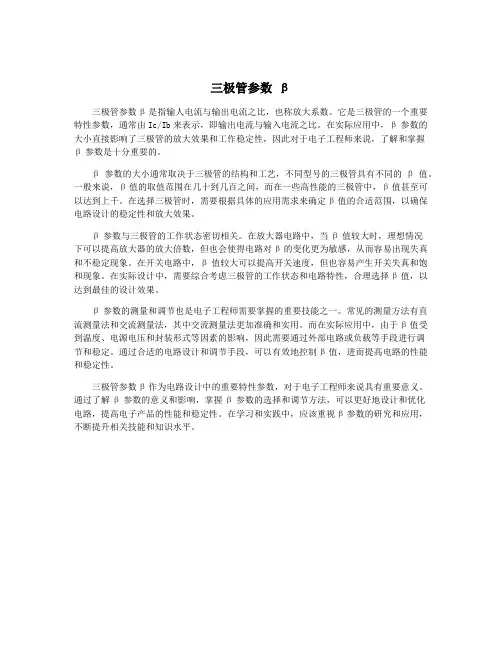

三极管参数β三极管参数β是指输人电流与输出电流之比，也称放大系数。
它是三极管的一个重要特性参数，通常由Ic/Ib来表示，即输出电流与输入电流之比。
在实际应用中，β参数的大小直接影响了三极管的放大效果和工作稳定性，因此对于电子工程师来说，了解和掌握β参数是十分重要的。
β参数的大小通常取决于三极管的结构和工艺，不同型号的三极管具有不同的β值。
一般来说，β值的取值范围在几十到几百之间，而在一些高性能的三极管中，β值甚至可以达到上千。
在选择三极管时，需要根据具体的应用需求来确定β值的合适范围，以确保电路设计的稳定性和放大效果。
β参数与三极管的工作状态密切相关。
在放大器电路中，当β值较大时，理想情况下可以提高放大器的放大倍数，但也会使得电路对β的变化更为敏感，从而容易出现失真和不稳定现象。
在开关电路中，β值较大可以提高开关速度，但也容易产生开关失真和饱和现象。
在实际设计中，需要综合考虑三极管的工作状态和电路特性，合理选择β值，以达到最佳的设计效果。
β参数的测量和调节也是电子工程师需要掌握的重要技能之一。
常见的测量方法有直流测量法和交流测量法，其中交流测量法更加准确和实用。
而在实际应用中，由于β值受到温度、电源电压和封装形式等因素的影响，因此需要通过外部电路或负载等手段进行调节和稳定。
通过合适的电路设计和调节手段，可以有效地控制β值，进而提高电路的性能和稳定性。
三极管参数β作为电路设计中的重要特性参数，对于电子工程师来说具有重要意义。
通过了解β参数的意义和影响，掌握β参数的选择和调节方法，可以更好地设计和优化电路，提高电子产品的性能和稳定性。
在学习和实践中，应该重视β参数的研究和应用，不断提升相关技能和知识水平。
实验十一-三极管β值分选电路设计与仿真
实验十一-三极管β值分选电路设计与仿真————————————————————————————————作者：————————————————————————————————日期：南昌大学实验报告学生姓名： 刘阳 学 号： 6110116158 专业班级：电子165班 实验类型：□验证 ■综合 □设计 □创新 实验日期：2017.12.30 实验成绩：实验十一 三极管β值分选电路设计与仿真一、实验目的1、熟悉三极管的电流放大原理，掌握其各管脚电流之间的关系；2、掌握三极管放大电路和集成运算放大器（或集成电压比较器）的特性和 应用；3、掌握电路仿真调试的原则和排除故障的方法。
二、实验要求利用比较器构成一个NPN 型三极管β值分选电路，要求电路用发光二极管的亮或灭来表示被测三极管β值的范围，并用一个LED 数码管显示β值的区间段落号。
如（0-50）显示“1”，（50-100）显示“2”，（100-150）显示“3”，（150-200）显示“4”，(>200)显示“5”。
三极管采用Multisim 虚拟器件，其β值可以更改，比较器可选择集成运放（比如LM324）三、实验原理β是三极管共射电流放大系数，不是一个能够直接测量的物理量，一般不区分直流和交流下放大系数。
对于直流，有BC BCEO C I I I I I ≈-=β，忽略CEO I ，固定CEB U I 、的值，C I 的值跟β值成正比，测量β的问题转化为对C I 的测量。
为了使数码管能够测量模拟量，本实验还需要使用ADC 。
直接型ADC 是把输入的模拟电压信号直接转换为相应的数字信号，所以还要对C I 进行电流-电压转换。
A/D 转换后就可以通过编码器和译码器连接数码管进行数字显示了。
四、实验仪器NPN 型三极管，5个发光二极管，5个电压比较器，1个数码管(自带显示译码器)，1个74LS148编码器，一个LM324集成运放五、实验方案1、实验设计思路：三极管工作在放大区时，集电极电流为基极电流的β倍，通过集成运放将电流转换成电压，根据事先设定的β值分段范围确定比较器的门限电压值。
三极管β值自动测量分选仪
实用文档模拟电子技术基础课程设计（论文）题目：三极管β值自动测量分选仪院（系）：电子与信息工程学院专业班级：学号：学生姓名：指导教师：（签字）起止时间： 2014.6.30-2014.7.11课程设计（论文）任务及评语院（系）：教研室：电子信息工程注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要随着现代科技的迅速发展，三极管被广泛应用在各种领域，使大规模使用集成电路成为可能。
然而，三极管在使用过程中必须要知道器β值，所以三极管β值自动测量分选仪越来越多的被运用。
本仪器可以快速的测量三极管的β值,这样三极管就可以在实际中得到广泛的应用。
本设计由直流电压源电路，电压比较电路，二极管显示电路组成。
将三极管电流放大倍数β值的大小通过电压来表示,将输出电压输入电压比较电路,与基准电压相比较,若对应某一电压,电压会驱动发光二极管通过显示不同颜色的光来表示出相应的挡位，从而达到分选三极管β值的功能。
本设计对各个部分电路进行了整理,对重要元器件的参数进行了计算，然后用EWB仿真软件进行了仿真，仿真显示能达到技术指标的相应要求。
关键词：三极管；比较电路；自动分选仪；β值目录第1章三极管β值自动测量分选仪设计方案论证 (1)1.1三极管β值自动测量分选仪的应用意义 (1)1.2三极管β值自动测量分选仪的设计要求及技术指标 (1)1.3设计方案论证 (2)1.4总体设计方案框图及分析 (2)第2章三极管β值自动测量分选仪各单元电路设计 (3)2.1直流稳压电源电路设计 (3)2.2被测三极管电路设计 (4)2.3电压比较器电路设计 (4)2.4二极管显示电路设计 (5)第3章三极管β值自动测量分选仪整体电路设计 (6)3.1整体电路图及工作原理 (6)3.2电路参数计算 (7)3.3仿真的性能分析 (8)第4章设计总结 (9)参考文献 (10)附录Ⅰ元器件清单 (11)第1章三极管β值自动测量分选仪设计方案论证1.1三极管β值自动测量分选仪的应用意义在现代电子电路工业中，由于三极管的广泛应用，使大规模使用集成电路成为可能。
三极管参数 β
三极管参数β（传输倍数）三极管参数β，也称为传输倍数或电流放大倍数，是三极管的一项重要参数。
它代表了三极管输入电流和输出电流之间的比例关系。
在电子电路设计中，β值的正确选择对于确保电路的稳定性和可靠性非常重要。
三极管概述三极管是一种常见的电子器件，用于放大和开关电信号。
它由三个区别明显的材料构成，通常被称为发射极（Emitter）、基极（Base）和集电极（Collector）。
它的主要功能是根据基极电流控制集电极电流。
β的定义与计算三极管参数β是指三极管集电极电流（IC）与基极电流（IB）之间的比值。
一般情况下，β的数值很大，常以千为单位，因此β的计算公式为：Beta Formula其中，ΔIC是集电极电流的变化量，ΔIB是基极电流的变化量。
β的特性β值的大小对三极管的放大能力和性能具有重要影响。
以下是关于β值的一些特性：1.高增益特性：β值越大，输出电流对输入电流的放大倍数就越高。
这使得三极管可以用于放大电路，使弱信号变得更强大。
2.传输不稳定性：β值受到温度、电源电压和制造过程的影响。
这导致β值在不同的工作条件下可能会有所变化，从而使得三极管的放大特性不稳定。
3.输入电阻特性：β值较大的三极管具有较高的输入电阻，这将导致输入电流的变化对输出电流产生较小的影响。
这对于避免电路中的负反馈和提高电路的稳定性很有帮助。
4.饱和区特性：在三极管工作在饱和区时，β值会下降。
因此，在设计电路时，要考虑β值的变化范围，以确保在各种工作情况下都能获得所需的放大倍数。
β的选择与应用正确选择适当的β值对于电路性能和稳定性非常重要。
以下是一些选择β值的建议：1.固定偏置电流：通过适当的集电极和基极电阻来确定固定偏置电流，并控制β值在合适的范围内。
2.设计应用的放大需求：根据应用的特性和需求，选择适当的β值。
如果需要高放大倍数，选择β值较大的三极管，反之亦然。
3.考虑温度变化：由于β值受温度影响较大，应在设计中考虑温度变化。
晶体管放大倍数β检测电路的设计与实现 北邮
摘要：三极管根据不同的连接方法可以构成电压、电流、功率等放大电路，并且不同的三极管有不同的放大能力，一般三极管分为PNP和NPN两种类型。
三极管放大倍数β检测电路是用以判别三极管类型并予以检测放大倍数β的检测电路。
其首先是利用三极管NPN和PNP电流流向相反判断三极管类型，再利用三极管的电流分配特性，将β的测量转化为对三极管电流的测量，再通过电阻转换称电压信号的测量，同时实现对档位的手动调节，并利用比较器的原理，实现档位的判断。
关键词：类型判别档位检测一、实验设计任务要求：1.基本要求：设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
系统电源DC±12V。
⑴电路能够检测出NPN、PNP三极管的类型⑵电路能够将NPN型三极管放大倍数β分为大于250、200~250、150~200、小于150共四个档位进行判断⑶用发光二极管来指示被测三极管的β值属于哪一个档位⑷在电路中可以手动调节四个档位值的具体大小⑸当β值超出250时能够光闪报警2.提高要求：⑴电路能够将PNP型三极管放大倍数分为大于250、200~250、150~200、小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小⑵NPN、PNP三极管β档位的判断可以通过手动或自动切换。
二、实验设计思路及总体结构：由实验任务要求里的判别和检测三极管放大倍数，将该系统分成三大模块设计，分别为类型判别电路、档位检测显示电路、报警电路，结构图如图所示：三、所用元器件以及所用的仪表清单：测试仪表：所用元器件：此实验中NPN管采用的是8050，PNP管采用的是8550，发光二极管可供选择有红、黄、绿三种颜色。
查得这两种三极管及发光二极管的工作特性如下：三极管S8550 (500mA) SOT-23 3000PCS/卷，S8050 (500mA) SOT-23 3000PCS/卷S8550 (800mA) SOT-23 3000PCS/卷，S8050 (800mA) SOT-23 3000PCS/卷SS8550 (1.5A) SOT-23 3000PCS/卷，SS8050 (1.5A) SOT-23 3000PCS/卷其中8050和8550放大倍数在100~350左右，一般不超过400，耐压30V。
三极管β值数显式测量电路设计
R
＋5V
译码电路是74LS47芯片构成，输入BCD码，输入LED中，点亮数字。
七段译码器74LS47为低电平输出有效，后接共阳极数码管。
谢 谢
riordon@
由硬件设计条件：
————显示电路 1. 二只LED数码管、一只发光二极管
显示电路
2. E、B和C三个插孔 ——————————三极管接入口
电路设计部分：
1. LED数码管规则工作需要要采用译码电路，点亮数字。
2. 译码电路的输入必须正确的β值，输入端为电压信号 变化。
译码电路
电路设计部分
被测 三极管
三极管β值数显式测量电路设计
riordon@
任务： 测量NPN硅三极管的直流电流放大系数β值（β<200)
电路参数要求：
1. ������������ = 10������������,允许误差为±2%。
2. 14������ ≤ ������������������ ≤ 16������，且对于不同β值的三极管,������������������ 的值 基本不变。
1. 运放器的反相输入端与集电极相连接，而且参数对发射极与集电极电压有要求，所三
极管的射极直接接到-15V的电源上。 2. 基极电路 ������������ = 10������������，发射极电压为-15V，所以取R1=1.5MΩ。 3. 电路中需要固定������������ ，且电压������������������ 保持不变，所以三极管中集电极，发射极没有电阻。
硬件设计要求：
1. 用二只LED数码管和一只发光二极管构成数字显示器。 “0”，二只数码管分别用来显示拾位和个位，发光二 极管用来显示最高位，它的亮状态和暗状态分别代表 “1”和即数字显示器可显示不超过199的正整数和零。 2. 测量电路应设有E、B和C三个插孔。当被测管插入插 孔后，打开电源，显示器应自动显示出被测三极管的β 值，响应时间不超过两秒钟。 3. 在温度不变（200C）的条件下，本测量电路的误差之 绝对值不超过5/100 ������+1这里的N是数字显示器的读数。 4. 数字显示器所显示的数字应当清晰，稳定、可靠。
晶体管β值检测电路的设计
晶体管β值检测电路的设计实验报告姓名：班内序号：学号:学院:班级:一．摘要简易晶体管β值检测电路由三极管类型判别电路，三极管放大倍数档位判别电路，显示电路，报警电路和电源电路五部分构成。
三极管类型判别电路的功能是利用NPN型和PNP型三极管电流流向相反的特性，通过判断发光二极管亮灭判断三极管的类型是NPN型还是PNP型。
三极管放大倍数档位判别电路的功能是利用三极管的电流分配特性将β的测量转换为对三极管电流的测量，并实现对档位的手动调节，并利用比较器的原理，实现对档位的判断。
显示电路的功能是利用发光二极管将测量结果显示出来。
报警电路的功能是当所测三极管的β值超出测量范围时，能够进行报警提示。
电源电路的功能是为各模块电路提供直流电源。
关键字：晶体管类型，晶体管β值，档位判断电路，显示电路，报警电路二．设计任务要求设计一个简易晶体管放大倍数β检测电路，该电路能够实现对三极管β值大小的初步判断。
1.基本要求：（1）电路能够检测出NPN、PNP三极管的类型。
（2）电路能够将NPN型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断。
（3）用发光二极管来指示被测电路的β值属于哪一个档位。
（4）在电路中可以手动调节四个档位值的具体大小。
（5）当β超出250时能够闪烁报警。
2.提高要求：（1）电路能够将PNP型三极管放大倍数β分为大于250，200-250，150-200，小于150共四个档位进行判断，并且能够手动调节四个档位值的具体大小。
（2）根据LED的亮灭判断晶体管的β值档位。
三．设计思路、总体结构框图:图1 简易双极性三极管β值检测电路的总体框图四．分块电路和总体电路的设计（含电路图）1.三极管判断电路图2 三极管类型判别电路和β档位测量电路如图，由于NPN 型与PNP 型二极管的电流流向相反，当两种三极管按图中电路结构且连接方式相同时（即集电极接上端，发射极接下端），则NPN 型三极管导通，从而发光二极管亮。
实验十一-三极管β值分选电路设计与仿真
实验十一-三极管β值分选电路设计与仿真————————————————————————————————作者：————————————————————————————————日期：南昌大学实验报告学生姓名： 刘阳 学 号： 6110116158 专业班级：电子165班 实验类型：□验证 ■综合 □设计 □创新 实验日期：2017.12.30 实验成绩：实验十一 三极管β值分选电路设计与仿真一、实验目的1、熟悉三极管的电流放大原理，掌握其各管脚电流之间的关系；2、掌握三极管放大电路和集成运算放大器（或集成电压比较器）的特性和 应用；3、掌握电路仿真调试的原则和排除故障的方法。
二、实验要求利用比较器构成一个NPN 型三极管β值分选电路，要求电路用发光二极管的亮或灭来表示被测三极管β值的范围，并用一个LED 数码管显示β值的区间段落号。
如（0-50）显示“1”，（50-100）显示“2”，（100-150）显示“3”，（150-200）显示“4”，(>200)显示“5”。
三极管采用Multisim 虚拟器件，其β值可以更改，比较器可选择集成运放（比如LM324）三、实验原理β是三极管共射电流放大系数，不是一个能够直接测量的物理量，一般不区分直流和交流下放大系数。
对于直流，有BC BCEO C I I I I I ≈-=β，忽略CEO I ，固定CEB U I 、的值，C I 的值跟β值成正比，测量β的问题转化为对C I 的测量。
为了使数码管能够测量模拟量，本实验还需要使用ADC 。
直接型ADC 是把输入的模拟电压信号直接转换为相应的数字信号，所以还要对C I 进行电流-电压转换。
A/D 转换后就可以通过编码器和译码器连接数码管进行数字显示了。
四、实验仪器NPN 型三极管，5个发光二极管，5个电压比较器，1个数码管(自带显示译码器)，1个74LS148编码器，一个LM324集成运放五、实验方案1、实验设计思路：三极管工作在放大区时，集电极电流为基极电流的β倍，通过集成运放将电流转换成电压，根据事先设定的β值分段范围确定比较器的门限电压值。
三极管参数 β
三极管参数β
三极管的参数β（beta）是指其直流电流放大倍数，也称为直流电流传输比或电流放大系数。
β值表示输入电流与输出电流之间的比例关系，即β= Ic / Ib，其中Ic是集电极电流，Ib是基极电流。
β值的大小取决于三极管的类型、工作条件和制造工艺等因素。
一般情况下，β值在几十到几千之间，常见的普通三极管的β值一般在几百到一千左右。
β值的大小直接影响三极管的放大能力。
当输入电流较小的时候，通过三极管的电流放大倍数较大，可以实现较大的电流放大效果。
但是，β值并不是一个固定的参数，它会随着温度、频率和电压等因素的变化而变化。
因此，在实际应用中需要考虑β值的变化范围和稳定性。
此外，β值还与三极管的工作模式有关。
在常用的三种工作模式中，放大三极管的β值称为直流β（βdc），而在交流放大模式中，由于信号的变化，β值会发生变化，此时称为交流β（βac）或动态β。
动态β一般小于直流β。
总之，三极管参数β是描述其直流电流放大倍数的重要指标，它对于三极管的放大能力和性能有着重要影响。
在实际电路设计和应用
中，需要合理选择适当的β值，并考虑其变化范围和稳定性。
晶体管放大倍数β检测电路的设计与实现解读
晶体管放大倍数β检测电路旳设计与实现试验汇报一，摘要简易晶体管放大倍数β检测电路由三极管类型鉴别电路，三极管放大倍数档位鉴别电路，显示电路，报警电路和电源电路五部分构成。
三极管类型鉴别电路旳功能是运用NPN型和PNP型三极管电流流向相反旳特性，通过判断发光二极管亮灭判断三极管旳类型是NPN型还是PNP型。
三极管放大倍数档位鉴别电路旳功能是运用三极管旳电流分派特性将β旳测量转换为对三极管电流旳测量，并实现对档位旳手动调整，并运用比较器旳原理，实现对档位旳判断。
显示电路旳功能是运用发光二极管将测量成果显示出来。
报警电路旳功能是当所测三极管旳β值超过测量范围时，可以进行报警提醒。
电源电路旳功能是为各模块电路提供直流电源。
关键字：放大倍数β，档位判断电路，显示电路，报警电路二，设计任务规定及原理电路1.基本规定：⏹设计一种简易晶体管放大倍数β检测电路，该电路可以实现对三极管β值大小旳初步判断。
1电路可以检测出NPN.PNP三极管旳类型。
2电路可以将NPN型三极管放大倍数β分为不小于250，200-250，150-200，不不小于150共四个档位进行判断。
3用发光二极管来指示被测电路旳β值属于哪一种档位。
4在电路中可以手动调整四个档位值旳详细大小。
5当β超过250时可以闪烁报警。
⏹设计该电路旳电源电路（不规定实际搭建），用PROTEL软件绘制完整旳电路原理图（SCH）及印制电路板图（PCB）。
2.提高规定：1电路可以将PNP型三极管放大倍数β分为不小于250，200-250，150-200，不不小于150共四个档位进行判断，并且可以手动调整四个档位值旳详细大小NPN,PNP三极管β档位旳判断可以通过手动或自动切换。
2PROTEL软件绘制该电路及其电源电路旳印制电路版图（PCB）。
3.设计思绪、总体构造框图:图1 简易双极性三极管放大倍数β检测电路旳总体框图①分块电路和总体电路旳设计（含电路图）晶体管判断电路图2 三极管类型鉴别电路和放大倍数β测量电路如图，由于NPN 型与PNP 型二极管旳电流流向相反，当两种三极管按图中电路构造且连接方式相似时（即集电极接上端，发射极接下端），则NPN 型三极管导通，从而发光二极管亮。
半导体三极管β值数字显示测试电路
半导体三极管β值数字显示测试电路班级：电子 1035班姓名：赵海华学号： 10312609时间：1月1～12日指导教师：尹晓琦2007 年 1 月 10日半导体三极管β值数字显示测试电路一、目的要求学生能在课程设计中熟练掌握使用模拟和数字集成电路芯片设计测试电路，提高学生发现问题和解决问题的能力。
二、设计要求及技术指标（1）可测量NPN硅三极管的直流电流放大系数β（设 <200）。
（2）在测量过程中不需要进行手动调节，便可自动满足上述测试条件。
（3）用两只LED数码管和一只发光二极管构成数字显示器。
发光二极管用来表示最高位，它的亮状态和暗状态分别代表1和0，而两只数码管分别用来显示个位和十位，即数字显示器可显示不超过199的正整数和零。
（4）测量电路设有被测三极管的三个插孔，分别标上e、b、c，当三极管的发射极、基极和集电极分别插入e、b、c插孔时，开启电源后，数字显示器自动显示出被测三极管的值。
响应时间不超过2s。
（5）在温度不变的条件下（20°C），本测量电路的误差之绝对值不超过5N/100+1。
这里的N是数字显示器的读数。
（6）数字显示器所显示的读数应清晰，并注意避免出现"叠加现象"。
三、要求完成的任务（1）计算参数，安装、调试所设计电路；（2）画出完整电路图，写出设计总结报告。
四、基础知识准备（1）三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC 会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。
IC 的变化量与IB 变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。
三极管β值的检测电路实验原理
简易双极性三极管放大倍数β检测电路1.设计任务：设计一个简易双极性三极管(以下简称为三极管放大倍数β判断电路。
该电路能够检测出三极管放大倍数β的挡位，同时可以通过手动实现对挡位的改变。
二．设计要求1．三极管类型判断电路：要求该电路能够检测出三极管的类型（NPN 或PNP ）；2．三极管电流放大倍数测量电路：要求该电路能够测出电流放大倍数β；3．三极管电流放大倍数挡位测量电路：要求该电路至少能够将三极管电流放大倍数β从0－+∞分为8个挡位，并可通过手动调节8个挡位值的具体大小；4．显示电路：要求该电路能够将不同的三极管电流放大倍数β加以区别显示；5．电源电路：要求该电路为上述各电路提供12V 直流电源。
3．主要单元电路设计(1)三极管类型判别电路(2)三极管放大倍数β测量电路当电路中接入NPN 型三极管的时候，电路中电流电压的表达式 如下：122()/B CC BE LED C CC C CC B I V V V R V V I R V I R β=--=-=-NPN 型 PNP 型通过上式可以看出电压随β的变化而变化。
这样即把β转化为电压量进行测量，而又由于可以设计R2为可变电阻，即可以手动调节的大小，这样，也就实现了手动调节放大电路的β值。
三极管放大倍数β档位测试电路的核心是由运算放大器构成的比较器。
其工作原理是通过运算放大器的同向输入端的电阻分压得到八个标准电压值，再通过由前级电路的输入进行比较，从而判断不同的档位。
规则如下：如果Vc大于标准电压值，则输出低电平；反之，则输出为高电平。
从而对不同的Vc与分压电阻上的不同电压值进行比较，输出不同的电压值，间接实现了测量不同的β值得目的。
(3)显示电路显示电路是通过发光二极管来实现的。
通过运算放大器输出的高低电平，发光二极管产生亮和灭，这样就清楚地知道β值属于哪一个档位，达到了显示的作用。
这里需要注意的是，运算放大器的输出电流要与发光二极管的驱动电流匹配，如果运算放大器的输出电流过的就要串接限流电阻；如果运算放大器的输出电流过小就要介入晶体管进行电流放大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌大学实验报告
学生姓名：段博学号：6100212256 班级：电气I类126
实验类型：□验证□综合■设计□创新实验日期：2013/12/28 实验成绩：
实验三：三极管β值分选电路设计与仿真
一、实验目的
1、熟悉三极管的电流放大原理，掌握其各管脚电流之间的关系；
2、掌握三极管放大电路和集成运算放大器（或集成电压比较器）的特性和应用；
3、掌握电路仿真调试的原则和排除故障的方法。
二．实验要求
利用比较器构成一个NPN型三极管β值分选电路。
要求该电路通过发光二极管的亮或灭来指示被测三极管β值的范围，并用一个LED数码管显示β值的区间段落号。
如：（0－50）显示“1”、（50－100）显示“2”、（100－150）显示“3”、（150－200）显示“4”、（>200）显示“5”。
三．实验设计思路
三极管工作在放大区时，集电极电流为基极电流的β倍，通过集成运放将电流转换成电压，根据事先设定的β值分段范围确定比较器的门限电压值。
通过比较，可用二极管反映β值范围，并将其转换成LED数码管显示（利用数字逻辑电路转换）。
四．实验内容
根据要求可设计出电路图，如下：
前面利用一个电流控制电流源将Ic引出，然后加一个电阻R2使其变成电压的形
式并和后面的门限比较器，比较输出相应的信号到译码器上。
三极管采用Multisim虚拟库中器件，其β（Beta）值可根据需要修改，比较器选择集成运放（LM324），
在实验中对于LED灯的显示结果如下：（0－50）灯1亮、（50－100）灯1和灯2亮、（100－150）灯1灯2灯3亮、（150－200）灯1灯2灯3灯4亮、（>200）五个灯全亮
五．实验结果
1）β值取25时，灯1亮，且数码管显示区间段号显示“1”，截图如下：
2）β值取75时，灯1灯2亮，且数码管显示区间段号显示“2”，截图如下：
3）β值取125时，灯1灯2灯3亮，且数码管显示区间段号显示“3”，截图如下：
4）β值取175时，灯1灯2灯3灯4亮，数码管显示“4”，截图如下：
5）β值取225时，全亮，数码管显示“5”，截图如下：
六．实验总结及改进
1.本实验中除了通过加一个电阻R2将电流转化成电压外，还可以利用集成运放电路将Ic转化成电压的形式，相应电路图如下：
经过两个反相放大器，Ic转化成了和自身同相的电压信号
2.本实验还需要注意的是当三极管的β值线性变化时，Ic不是严格的随之线性变化，此误差可能来源于三极管本身，所以在设计门限电压时，要参考实际测得的相应Ic转化成的电压值。
