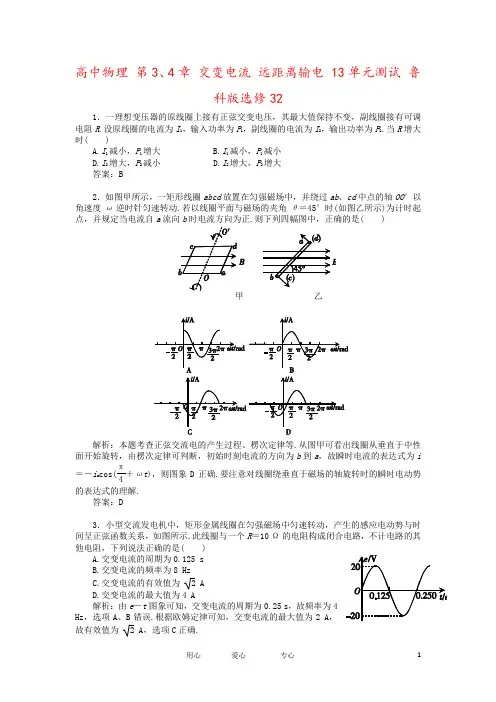

高中物理 第3、4章 交变电流 远距离输电 13单元测试 鲁科版选修321．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R .设原线圈的电流为I 1，输入功率为P 1，副线圈的电流为I 2，输出功率为P 2.当R 增大时( )A.I 1减小，P 1增大B.I 1减小，P 1减小D.I 2增大，P 2减小 D.I 2增大，P 2增大答案：B2．如图甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动.若以线圈平面与磁场的夹角θ＝45°时(如图乙所示)为计时起点，并规定当电流自a 流向b 时电流方向为正.则下列四幅图中，正确的是( )乙解析：本题考查正弦交流电的产生过程、楞次定律等.从图甲可看出线圈从垂直于中性面开始旋转，由楞次定律可判断，初始时刻电流的方向为b 到a ，故瞬时电流的表达式为i＝－i m cos(π4＋ωt )，则图象D 正确.要注意对线圈绕垂直于磁场的轴旋转时的瞬时电动势的表达式的理解.答案：D3．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示.此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是( )A.交变电流的周期为0.125 sB.交变电流的频率为8 HzC.交变电流的有效值为 2 AD.交变电流的最大值为4 A解析：由e －t 图象可知，交变电流的周期为0.25 s ，故频率为4Hz ，选项A 、B 错误.根据欧姆定律可知，交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确.答案：C4．图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化.下列说法正确的是( )乙A.图甲表示交变电流，图乙表示直流B.两种电压的有效值相等C.图甲所示电压的瞬时值表达式为u ＝311sin 100πt VD.图甲所示电压经匝数比为10∶1的变压器变压后，频率变为原来的 110解析：图甲、乙表示的电压大小和方向都做周期性变化，都为交变电流，A 错误.图甲电压的有效值U ＝3112 V ；图乙电压的有效值U ＜3112V.故B 错误. 对于图甲，有：U ＝U m sin(2πT)t ＝311sin100πt V ，C 正确. 变压器不改变交变电流的频率，D 错误.答案：C5．图示为四种亮度可调的台灯的电路示意图，它们所用的白织灯泡相同，且都是“220 V 40 W”.当灯泡所消耗的功率都调至20 W 时，消耗的功率最小的台灯是[1999年高考·全国物理卷]( ).台灯的消耗功率是指包含灯泡和其他辅助器件的总功率.由四个选项分析可知：C 中理想变压器功率损耗为零，电源输出的总功率只有灯泡的功率20 W.而其他选项中，不论滑动变阻器是分压接法还是限流接法，滑动变阻器上总有功率损耗，台灯的消耗功率都大于20 W ，故选项C 正确.答案：C6．正弦交变电源与电阻R 、交流电压表按照图甲所示的方式连接，R ＝10 Ω，交流电压表的示数是10 V ，图乙是交变电源输出电压u 随时间t 变化的图象.则( )甲 A.通过R 的电流i R 随时间t 变化的规律是i R ＝2cos 100πt AB.通过R 的电流i R 随时间t 变化的规律是i R ＝2cos 50πt AC.R 两端的电压u R 随时间t 变化的规律是u R ＝5 2cos 100πt VD.R 两端的电压u R 随时间t 变化的规律是u R ＝5 2cos 50πt V解析：由于电压表的示数为交流电压的有效值，故正弦式交流电源的电压最大值U m ＝10 2 V ，电流的最大值为I m ＝U m R＝ 2 A ，则交变电流的瞬时值i ＝2cos 100π A，故A 正确. 答案：A7．一理想变压器原、副线圈匝数比n 1∶n 2＝11∶8．原线圈与正弦交变电源连接，输入电压u 如图所示.副线圈仅接入一个10 Ω的电阻.则( )A.流过电阻的电流是20 AB.与电阻并联的电压表的示数是100 2 VC.经过1分钟电阻发出的热量是6×103 JD.变压器的输入功率是1×103 W解析：原线圈中电压的有效值是220 V ，由变压比知，副线圈中电压为100 V ；流过电阻的电流是10 A ；与电阻并联的电压表的示数是100 V ；经过1分钟电阻发出的热量是6×104J.答案：D9．用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图所示.经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大.此组操作是 .(填选项前的字母)A.调整X 增益旋钮和竖直位移旋钮B.调整X 增益旋钮和扫描微调旋钮C.调整扫描微调旋钮和Y 增益旋钮D.调整水平位移旋钮和Y 增益旋钮解析：调节扫描微调旋钮，当扫描周期为交流信号周期的2倍时，显示屏上出现两个完整的波形；调节Y 增益旋钮，可增大波形的幅度.答案：C10．某小型水电站输出功率为20 kW ，输电线路总电阻是6Ω.(1)若采用380 V 输电，求输电线路损耗的功率.(2)若改用5000 V 高压输电，用户端利用n 1∶n 2＝22∶1的变压器降压，求用户得到的电压.解析：(1)输电线上的电流为：I ＝P U ＝20×103380A ＝52.63 A 输电线路损耗的功率为：P 损＝I 2R ＝52.632×6 W≈16620 W＝16.62 kW.(2)改用高压输电后，输电线上的电流强度变为：I ′＝P U ′＝20×1035000A ＝4 A 用户端在变压器降压前获得的电压为：U 1＝U －I ′R ＝(5000－4×6) V＝4976 V根据U 1U 2＝n 1n 2知，用户得到的电压为：U 2＝n 2n 1U 1＝122×4976 V＝226.18 V. 答案：(1)16.62 kW (2)226.18 V11．如图所示，一个变压器(可视为理想变压器)的原线圈接在220 V 的市电上，向额定电压为1.80×104 V 的霓虹灯供电，使它正常发光.为了安全，需在原线圈回路中接入熔断器，使副线圈电路中的电流超过12 mA 时，熔丝就熔断.(1)熔丝的熔断电流是多大？(2)当副线圈电路中的电流为10 mA 时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U 1、U 2和I 1、I 2，根据理想变压器的输入功率等于输出功率，有：I 1U 1＝I 2U 2当I 2＝12 mA 时，I 1即为熔断电流，解得：I 1＝0.98 A.(2)设副线圈中电流I 2′＝10 mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有：P 1＝I 2′U 2解得：P 1＝180 W.答案：(1)0.98 A (2)180 W。

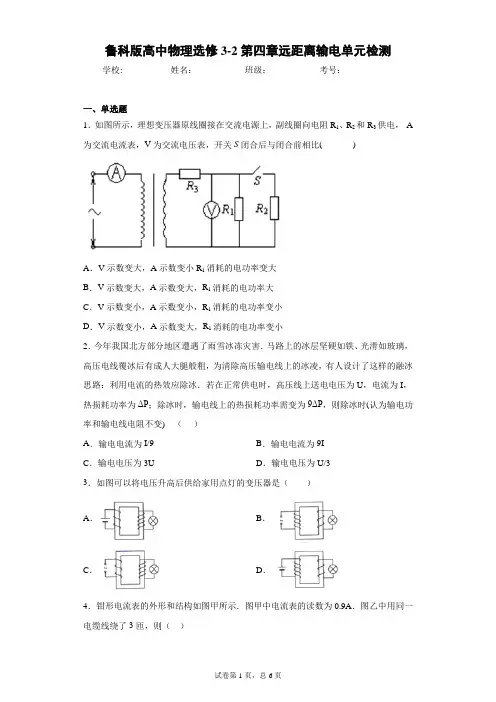

鲁科版高中物理选修3-2第四章远距离输电单元检测含答案解析
B．V示数变大，A示数变大，R1消耗的电功率大
C．V示数变小，A示数变小，R1消耗的电功率变小
D．V示数变小，A示数变大，R1消耗的电功率变小
2．今年我国北方部分地区遭遇了雨雪冰冻灾害．马路上的冰层坚硬如铁、光滑如玻璃，高压电线覆冰后有成人大腿般粗，为清除高压输电线上的冰凌，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U，电流为I，热损耗功率为ΔP；除冰时，输电线上的热损耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变)（）
D．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开
9．关于变压器下列说法正确的是
A．变压器的工作原理是利用电磁感应现象
B．变压器的铁芯是闭合的,闭合是为了让电流从原线圈经铁芯流向副线圈
C．变压器不仅可以变压,也可以改变交流电的频率
D．升压变压器副线圈所用的导线比原线圈所用的导线粗
10．在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()
B．电压表的示数为
C．副线圈两端接入耐压值为8 V的电容器能正常工作
D．变压器副线圈中交变电流的频率为50 Hz
16．某发电厂发电机的输出电压稳定，它发出的电先通过电厂附近的升压变压器升压，然后用输电线路把电能输送到远处居民小区附近的降压变压器，经降低电压后输送到用户．设升、降变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但是电厂输送的总功率增加，这时（ ）
鲁科版高中物理选修3-2第四章远距离输电单元检测
学校:___________姓名：___________班级：___________考号：___________
新鲁科版物理选修3-2单元测试： 交变电流
阶段验收评估（三） 交变电流(时间：50分钟 满分：100分)一、选择题(共8小题，每小题6分，共48分，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求，全都选对的得6分，选对但不全的得3分，有选错的得0分)1．小型手摇发电机线圈共N 匝，每匝可简化为矩形线圈abcd ，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO ′，线圈绕OO ′匀速转动，如图所示。
矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，不计线圈电阻，则发电机输出电压( )A ．峰值是e 0B ．峰值是2e 0C ．有效值是22Ne 0 D ．有效值是2Ne 0解析：选D 发电机输出电压峰值是2Ne 0，A 、B 错误；有效值是22·2Ne 0＝2Ne 0，C 错误，D 正确。
2．电吉他是利用电磁感应原理工作的一种乐器。
如图甲所示为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管。
一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。
若由于金属弦的振动，螺线管内的磁通量Φ随时间t 的变化如图乙所示，则螺线管内感应电流i 随时间t 变化图像为( )解析：选B 由法拉第电磁感应定律，则螺线管内感应电流i 随时间t 变化图像为B 。
3．三个相同的电阻，分别通过如图甲、乙、丙所示的交变电流，三个图中的I 0和周期T 相同。
下列说法中正确的是( )A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的12D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小 解析：选C 甲图像电流的有效值为12I 0，乙图像电流的有效值为I 0，丙图像根据电流有效值的定义有：I 02R T 2＝I 2RT ，解得电流有效值I ＝12I 0，根据焦耳定律相同时间内产生的热量之比等于电流有效值的平方比，Q 1∶Q 2∶Q 3＝1∶2∶1，C 对。
2020高中物理 第3、4章 交变电流 远距离输电 12单元测试 鲁科版选修3-2
第3、4章《交变电流》《远距离输电》单元测试一、选择题1．为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图1所示，两变压器匝数分别为N 1、N2和N3、N4，a和b是交流电表，则 ( )A．N1＞N2B．N3＞N4C．a为交流电流表，b为交流电压表D．a为交流电压表，b为交流电流表解析：题图左半部分中变压器与导线并联为电压互感器，为获得低电压，N1＞N2；题图右半部分中变压器与导线串联为电流互感器，为获得小电流，N3＜N4.故A、D选项正确．答案：AD2．一个矩形线圈在匀强磁场中匀角速度转动，产生交变电动势的瞬时值表达式为e＝102sin4πt V，则( )A．该交变电动势的频率为2 HzB．零时刻线圈平面与磁场垂直C．t＝0.25 s时，e达到最大值D．在1 s时间内，线圈中电流方向改变100次解析：由题中给出的电动势的表达式可以得到该交变电动势的角速度是4π，由角速度和周期、频率的关系ω＝2πT＝2πf得到此交变电动势的频率为2 Hz，周期是0.5 s，所以选项A正确．周期是0.5 s，所以1 s内线圈中的电流方向改变4次，选项D错误．代入表达式t＝0.25 s，得到e＝0，选项C错误．零时刻，电动势为零，此时穿过线圈的磁通量最大，选项B正确．综上所述，本题的正确选项为A、B.答案：AB3．如图2所示为交变电流的电流随时间而变化的图象，此交变电流的有效值是( )图2A.5 2 AB.5 AC.722A D.3.5 A解析：题图所示图象中的交变电流在一个周期内产生的热量：Q＝I12RT2＋I 22RT2＝(42)2RT2＋(32)2RT2＝25RT.令此交变电流的有效值为I，应有Q＝I2RT，故I2RT＝25RT，解得I＝5 A．B 项正确．答案：B4．如图3所示，温雨雪冰冻造成我国部分地区严重灾害，其中高压输电线因结冰而损毁严重．此次灾害牵动亿万人的心．为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，高压线上送电电压为U ，电流为I ，热耗功率为ΔP；除冰时，输电线上的热耗功率需变为9ΔP，则除冰时(认为输电功率和输电线电阻不变) ( )图3A ．输电电流为3IB ．输电电流为9IC ．输电电压为3UD ．输电电压为13U解析：高压线上的热耗功率ΔP＝I 2R 线 ① 若热耗功率变为9ΔP，则9ΔP＝I′2R 线 ② 由①②得I′＝3I ，A 对．又输送功率不变，由P ＝UI ＝U′I′得U′＝13U ，所以D 对． 答案：AD5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法正确的是 ( )图4A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，Φ的变化率最大C ．t ＝0.02 s 时刻，交流电动势达到最大D ．该线圈相应产生的交流电动势的图象如图4乙所示解析：由Φ－t图知，t＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A、D两项错误；由图知T＝0.04 s，在t＝0.01 s时，Φ＝0，ΔΦΔt最大，e最大，则B项正确；在t＝0.02 s时，Φ最大，ΔΦΔt＝0，e＝0，则C项错误．答案：B6．如图5所示，T为理想变压器，副线圈回路中的输电线ab和cd的电阻不可忽略，其余输电线电阻可不计，则当电键S闭合时( )图5A．交流电压表V1和V2的示数一定都变小B．交流电压表只有V2的示数变小C．交流电流表A1、A2和A3的示数一定都变大D．只有A1的示数变大解析：闭合S时，输出电路电阻减小，副线圈中电流增大，V1示数不变，V2示数变小，A2示数变大，则A1示数也变大，由于V1示数不变，A2示数变大，V2示数变小，则A3示数变小．只有B项正确．答案：B7．如图6所示，有一理想变压器，原、副线圈的匝数比为n，原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升，下列判断正确的是( )图6A．原线圈中的电流为nIB．变压器的输入功率为UI/nC．电动机输出的总功率为I2R D．电动机两端电压为IR解析：电流表的读数为副线圈电流，所以原线圈电流为In，故A错误；原线圈的输入功率则为U In，故B对；电动机上的热功率为I2R，电动机消耗功率为UIn，两端电压为Un，故C、D错误．答案：B二、实验题8．(6分)某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应完成下列________操作才有可能在屏上出现亮斑．A．竖直位移旋钮 B．水平位移旋钮C．聚焦调节旋钮 D．辅助聚焦旋钮解析：屏上没有亮斑出现，不是聚焦不好，而是亮斑偏出了屏幕，故应调节竖直位移旋钮和水平位移旋钮，故应完成A、B操作才可能在屏上出现亮斑．答案：AB9．(8分)如图7是“练习使用示波器”实验的示意图，图中“X输入”、“Y 输入”、“地”为信号输入接线柱．实验要求用示波器测乙图b、c间的直流电压．把b接“地”接线柱，欲使P滑动时，亮斑在竖直方向移动，则c 端应接________接线柱．实验发现，当P滑到最左端时，亮斑恰好在荧光屏的中心；当P滑到最右端时，亮斑向下偏离中心3.0格．当P滑到某点时，亮斑向下偏离中心2.5格，则此时b、c间的电压为________V.(图中电源是一节电动势为1.5 V，内阻不计的干电池)图7解析：根据示波器接线柱的基础知识，c端应接“Y输入”接线柱，根据示波器的工作原理，亮斑在荧光屏上的偏移距离与偏转电压成正比，由于U 1.5＝2.53.0，所以U＝1.25 V.答案：Y输入 1.25三、计算题10．如图8所示是霓虹灯的供电电路，电路中的变压器可视为理想变压器．已知变压器原线圈与副线圈匝数比n1n2＝120，加在原线圈的电压为u1＝311sin100πt(V)，霓虹灯正常工作的电阻R＝440 kΩ，求通过原、副线圈中的电流．图8解析：原线圈电压的有效值为220 V，由U1U2＝n1n2解得副线圈电压U2＝4 400 V；由I2＝U2R得流过副线圈的电流I2＝10.0 mA.由I1I2＝n2n1，得I1＝n2n1I2＝200 mA.答案：200 mA 10.0 mA11．如图9所示，一台模型发电机的电枢是矩形导线框abcd，其ab和cd边长l1＝0.4 m，ad和bc边长l2＝0.2 m，匝数n＝100匝，它在磁感应强度B＝0.2 T的匀强磁场中绕通过线框对称中心线且垂直于磁场方向的轴OO′匀速转动，当开关S断开时，电压表的示数为10 2 V，开关S闭合时，外电路上标有“10 V,10 W”的灯泡恰好正常发光．求：(1)导线框abcd在磁场中转动的角速度；(2)S闭合后，当导线框从图示位置转过θ＝60° 时的过程中通过灯泡的电荷量．解析：(1)E＝10 2 V，E m ＝2E＝20 V，又Em＝nBωS，则：ω＝Em nBl1l2＝20100×0.2×0.4×0.2rad/s＝12.5 rad/s.(2)S闭合后，UL ＝10 V，PL＝10 W，I＝PLUL＝1 A，R总＝EI＝10 2 Ω，q＝nΔΦR总＝n12Bl1l2R总＝100×12×0.2×0.2×0.4102C＝225C.答案：(1)12.5 rad/s (2)225C12．如图10甲所示，在两根水平放置的平行金属导轨两端各接一只R＝1 Ω的电阻，导轨间距L＝0.2 m，导轨的电阻忽略不计，整个装置处于竖直向下的匀强磁场中，磁感应强度B＝0.8 T．一根电阻r＝0.3 Ω的导体棒ab置于导轨上，且始终与导轨良好接触，若导体棒沿平行于导轨的方向在PQ和MN之间运动，其速度图象如图乙所示(正弦曲线)．求：图10(1)导体棒产生的感应电动势的瞬时值表达式．(2)整个电路在1分钟内产生的热量．解析：(1)由速度图象得，某时刻导体棒运动速度表达式v＝10sin10πt m/s导体棒产生的感应电动势的瞬时值表达式为e＝BLv＝10BLsin10πt＝1.6sin10πt V(2)感应电动势的最大值为Em＝10BL＝1.6 V感应电动势的有效值为E＝Em2＝452 V回路中的总电阻为R′＝r＋R2＝0.8 Ω电流I＝ER′＝ 2 A整个电路在1分钟内产生的热量为Q＝I2R′t＝96 J. 答案：(1)e＝1.6sin10πt V(2)96 J。
鲁科版高中物理选修3-2第四章第三节电能的远距离传输测试
评测练习
1、在课堂的第二个演示实验中，假设低压交流电源为发电机，发电电压为6V。
设变压器为理想变压器，升压变压器匝数比为n1∶n2=3∶110。
要输送的电功率为22W，已知输电线末端电压为210V。
求：
1）输电过程中电压损耗多大？
2）输电线的输电电流多大？
3）输电线的电阻多大？
4）输电效率多大？
2、某小型水电站发电机输出的电功率为100 kW，输出电压为250 V，现准备向远处输电．所用输电线的总电阻为8 Ω，要求输电时在输电线上损耗的电功率不超过输送电功率的5%.用户获得220 V 电压，求：应选用匝数比分别为多大的升压变压器和降压变压器？。
第4章 远距离输电 单元测试-2020-2021学年高二下学期物理鲁科版选修3-2
第4章远距离输电单元测试一、选择题(本题包括12小题，每小题4分，共48分。
1－8为单选，9－12为多选。
)1．在三相交变电路中，下列说法正确的是()A．相电压和线电压一定相等B．在三相电源为星形接法中，相电压为380 V，线电压为220 VC．在三相电源星形接法中，线电压U线和相电压U相满足U相＝3U线D．当负载呈星形连接，且完全对称时，则通过中线的电流为零2．理想变压器的原、副线圈匝数之比为n1∶n2＝10∶1，原线圈两端接通交流电源，则下列判断错误的是()A．原、副线圈中电流频率之比f1∶f2＝10∶1B．原、副线圈两端电压之比为U1∶U2＝10∶1C．原、副线圈内交变电流之比I1∶I2＝1∶10D．变压器输入和输出的功率之比P1∶P2＝1∶13．远距离输送一定功率的交流电，若输送电压升高为原来的n倍，关于输电线上的电压损失和功率损失正确的是()①输电线上的电功率损失是原来的1/n②输电线上的电功率损失是原来的1/n2③输电线上的电压损失是原来的1/n④输电线上的电压损失是原来的1/n2A．①③B．①④C．②③D．②④4．如图所示，将理想变压器原线圈接入电压随时间变化规律为u＝2202 sin(100πt)V的交流电源上，在副线圈两端并联接入规格为“22 V,22 W”的灯泡10个，灯泡均正常发光。
除灯泡外的电阻均不计，下列说法正确的是() A．变压器原、副线圈匝数比为102∶1B．电流表示数为1 AC．电流表示数为10 AD．副线圈中电流的频率为5 Hz5．图甲是某燃气炉点火装置的原理图。
转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n1、n2，○V为交流电压表。
当变压器副线圈电压的瞬时值大于5 000 V时，就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A．电压表的示数等于5 VB ．电压表的示数等于5 2 VC ．实现点火的条件是n 2n 1>1 000 D ．实现点火的条件是n 2n 1<1 000 6．通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R 。
鲁科版高中物理选修3-2第三章交变电流单元检测含答案解析
8．在如图所示的电路中，A1和A2是两个相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（ ）
A．闭合开关S时，A1和A2同时亮
B．断开开关S时，A2闪亮一下再熄灭
C．闭合开关S时，A2先亮，A1逐渐变亮
D．断开开关S时，流过A2的电流方向向左
9．如图所示电路中，电源内电阻和线圈L的电阻均不计，K闭合前，电路中电流为I=E/2R．将K闭合时，线圈中的自感电动势：
A．接通时，L1先达最亮；断开时，L1后暗
B．接通时，L2先达最亮；断开时，L2后暗
C．接通时，L1先达最亮；断开时，L1先暗
D．接通时，L2先达最亮；断开时，L2先暗
13．如图所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是（）
D．电流大小变化，方向不变，不是直流电，是交流电
11．下列说法正确的是（ ）
A．电流互感器原线圈匝数比副线圈匝数多
B．交流电频率越高，线圈对电流的阻碍作用越明显
C．交流电能够通过电容器，电容器对交流电无阻碍作用
D．金属探测器、变压器、电磁炉都是利用了涡流
12．如图所示，L1和L2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在开关S接通和断开时，L1、L2先后亮暗的顺序是（）
鲁科版高中物理选修3-2第三章交变电流单元检测
学校:___________姓名：___________班级：___________考号：___________
鲁科版高中物理选修3-2本章练测：第3章交变电流(含答案)
高中物理学习材料（马鸣风萧萧**整理制作）第3章交变电流建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.根据交变电流瞬时表达式i=5sin500t A可知，从开始计时起，第一次出现电流峰值所需要的时间是( )A.2 msB.1 msC.6.28 ms D．3.14 ms2.(2011年海淀高二检测)边长为L的正方形闭合线圈共n匝，在磁感应强度为B的匀强磁场中以角速度ω绕垂直于磁感线并在线圈平面内的轴匀速转动，要使线圈中的感应电流增大1倍，下列措施可采用的是( )A．只将角速度ω增大1倍B．只将线圈边长L增大至2LC．只将线圈匝数增加至2nD．只将磁感应强度增至2B3.一个矩形线圈在匀强磁场中转动，产生的感应电动势e=220√2sin100πt V，则( )A．交流电的频率是100π HzB．t=0时，线圈位于中性面C．交流电的周期是0.02 sD．t=0.05 s时，e有最大值4.如图1所示，变频交变电源的频率可在20 Hz到20 kHz之间调节，在某一频率时，A1、A2两只灯泡的炽热程度相同．则下列说法中正确的是( )图1A．如果将频率增大，A1炽热程度减弱、A2炽热程度加强B．如果将频率增大，A1炽热程度加强、A2炽热程度减弱C．如果将频率减小，A1炽热程度减弱、A2炽热程度加强D．如果将频率减小，A1炽热程度加强、A2炽热程度减弱5．一个电热器接在10 V的直流电源上，消耗的功率是P，当把它接到一正弦波形交流电源上时，消耗的功率是P/4，则该交流电源的电压的最大值是( )A.5 VB.7.07 VC.10 VD.14.14 V6.有一交变电流如图2所示，则由此图象可知( )图2A．它的周期是0.8 sB．它的峰值是4 AC．它的有效值是2√2 AD．它的频率是0.8 Hz7．(2011年杭州高二检测)交变电压的瞬时值为u= U m sin100πt(V)，当t=1600s时，u=5√2 V，则从电压表上看到的读数为( )A.√2 V B．5√2 VC.10√2 V D．10 V8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( )A．π/2 B. 2/πC．2π D．π9．“二分频”音箱有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图3为音箱的电路图，高、低频混合电流由a、b输入，L1和L2是线圈，C1和C2是电容器，则( )图3A．甲扬声器是高音扬声器B．C2的作用是阻碍高频电流通过乙扬声器C．L1的作用是阻碍低频电流通过甲扬声器D．L2的作用是减弱乙扬声器的低频电流10．(2011年莆田高二检测)三个相同的电阻，分别通过如图4甲、乙、丙所示的交变电流，三个图中的I0和周期T相同．下列说法中正确的是( )图4A．在相同时间内三个电阻发热量相等B．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C．在相同时间内，甲、丙发热量相等，是乙发热量的1/2D．在相同时间内，乙发热量最大，甲次之，丙的发热量最小二、填空题(本题共2小题，每小题6分，共12分) 11．有一个电子元件，当它两端的电压的瞬时值高于e=110√2 V时则导电，低于e=110√2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦交流电的两端，则它在1 s内导电________次，每个周期内的导电时间为________．12．如图5所示，为某交变电动势随时间变化的图象，从图象中可知交变电动势的峰值为______ V．周期T是________s，交变电动势变化最快的时刻是________，穿过产生此电动势的线圈的磁通量变化最快的时刻是______，若此交流线圈共100匝，则穿过此线圈的最大磁通量是________Wb.图5三、计算题（本题共3小题，共48分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）13.(16分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100.穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图6甲所示．发电机内阻r=5.0 Ω，外电路电阻R=95 Ω.已知感应电动势的最大值E max=nωΦmax，其中Φmax为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．图6 14．(16分)(2011年三明市高二检测)如图7所示，N=50匝的矩形线圈abcd，边长ab=20 cm，ad=25cm，放在磁感应强度B=0.4 T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000 r/min的转速匀速转动，线圈电阻r=1 Ω，外电路电阻R=9 Ω，t=0时，线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里．图7(1)在图中标出t=0时感应电流的方向；(2)写出线圈感应电动势的瞬时表达式；(3)从图示位置转过90°过程中流过电阻R的电荷量是多大？15．(16分)如图8所示，矩形闭合金属线圈abcd的边长分别为l1和l2，电阻为R.ab边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感应强度大小为B.某时刻线圈位置如图所示，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿adcb方向的流动为正方向．图8(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)求此感应电流的有效值．第3章交变电流得分：一、选择题二、填空题11.12.三、计算题13.14.15.第3章交变电流参考答案一、选择题1.D 解析：法一：由已知条件有2πT =ω=500 rad/s，则T=2π500.从中性面开始计时，第一次出现电流峰值需Δt=T 4=2π500×14s=π1000s=3.14×10－3 s.法二：由交流电瞬时值表达式，令i为最大值时有sinωt=1，即500t=π2，则t=π1000=3.14×10－3 s．选D.2.ABD 解析：由公式I=UR =m√2R=√2R可推得A、D正确．边长为2L时，S′=4S，R′=2R，故B正确，若匝数n′=2n，则R′=2R，I不变，故C项错误．3.BC 解析：由瞬时值表达式可知：角速度ω=100π rad/s.感应电动势是按正弦规律变化的，所以t=0时，线圈平面位于中性面．因ω=2πf，所以f=ω2π=100π2πHz=50 Hz由T=1f 得T=150s=0.02 s当t=0.05 s时，e=220√2sin5π V=0，故B、C选项正确．4.BC 解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.5.B 解析：由电流的热效应算出有效值：102R =4×U2R，得有效值为5 V，则最大值为：5×√2 V≈7.07 V.6.AB 解析：由图象可读得其T=0.8 s，f=1T=1.25 Hz，故A对，D错；又由图象读得I m=4 A，故B对；因为电流为非正弦式交流电，故有效值I ≠m√2=2√2 A，C错．7.D 解析：将t =1600s 及u =5√2 V 代入u =U m sin100πt(V)，可以求得最大值U m =10√2 V ，有效值为10 V ，电压表的读数为有效值，故D 对．8.B 解析：设矩形线圈面积为S ，匀速转动角速度为ω，磁感应强度为B ，则转动180°的过程中平均电动势E =2BSωπ，转动180°的过程中最大感应电动势为E m =BSω.故E E m=2π，选项B 正确．9.D 解析：电路中的电感和电容作用可以简单概括为：电感是通直流、阻交流，通低频、阻高频；电容是通交流、隔直流，通高频、阻低频．10.C 解析：甲图象电流的有效值为√20，乙图象电流的有效值为I 0，丙图象根据电流有效值的定义有：I 02R T2=I 2RT ，解得电流有效值I =√20，根据焦耳定律相同时间内产生热量之比等于有效值的平方比，Q 1∶Q 2∶Q 3=1∶2∶1，C 对． 二、填空题11.100 175 s解析：由题意知，加在电子元件两端电压随时间变化的图象如图9所示，表达式为u =220√2sinωt图9其中ω=2πf ，f =50 Hz ，T =1f=0.02 s ，得u =220√2sin100πt把u′=110√2 V 代入上述表达式得到t 1=1600s ，t 2=5600s 所以每个周期内的导电时间为Δt =2(t 2−t 1)=4300s =175s .由所画的u −t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n =2t T=100.12.310 0.02 nT2(2n+1)T4311 000π解析：由图象可知周期为0.02 s ，最大电动势为310 V ，图象的斜率表示电动势变化的快慢，变化最快时刻应该是nT 2，根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻，是(2n+1)T4，由最大值公式可以求出最大磁通量，则E m =nBSω=nΦm ω Φm =E m nω=310100×100π Wb =311 000πWb三、计算题13.1.4 A解析：从Φ−t 图线看出Φmax =1.0×10－2 Wb ，T =3.14×10－2 s .已知感应电动势的最大值E max =nωΦmax ，又ω=2πT. 故电路中电流最大值I max =E max R+r=100×2×3.14×1.0×10−23.14×（95+5.0）×10−2A =2 A交流电流表读数是交变电流的有效值，即I =max√2=1.4 A ．14.解析：(1)根据ab 、cd 切割磁感线，由右手定则可得线圈中感应电流方向为a →d →c →b →a .(2)线圈的角速度ω=2πn =2×π×300060rad/s =100π rad/s .设ab 边在t =0时刻速度为v ab ，图示位置的感应电动势最大，其大小为E m=2NBab·v ab=NBab·ad·ω=50×0.4×0.20×0.25×100π V=314 V，电动势的瞬时表达式为：e=314cos100πt V.(3)q=IΔt.从t=0起转过90°的过程中，Δt时间内流过R的电荷量q=NΔΦΔt(R+r)Δt=NBSR+r=50×0.4×0.20×0.251+9C=0.1 C.15.(1)见解析(2)Bl1l2ω2R解析：(1)如果在题图所示的右半部区域里也有磁感应强度为B的匀强磁场，则线圈在绕ab轴匀速转动时，线圈中将产生正弦交流电，而且是从中性面开始计时的．现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象画出如图10所示的曲线．图10(2)此感应电流的最大值I m=E mR ，感应电动势的最大值E m=Bl1l2ω，所以I m=Bl1l2ωR.则电流在T4～34T时间内的有效值为I=√2m.(√2m )2R·T2=I2RT，即12B2l12l22ω2R2·R·T2=I2RT，故I=Bl1l2ω2R.。
鲁科版高中物理选修3-2本章练测：第3章交变电流(含答案)
高中物理学习材料金戈铁骑整理制作第3章交变电流建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.根据交变电流瞬时表达式i=5sin500t A可知，从开始计时起，第一次出现电流峰值所需要的时间是( )A.2 msB.1 msC.6.28 ms D．3.14 ms2.(2011年海淀高二检测)边长为L的正方形闭合线圈共n匝，在磁感应强度为B的匀强磁场中以角速度ω绕垂直于磁感线并在线圈平面内的轴匀速转动，要使线圈中的感应电流增大1倍，下列措施可采用的是( )A．只将角速度ω增大1倍B．只将线圈边长L增大至2LC．只将线圈匝数增加至2nD．只将磁感应强度增至2B3.一个矩形线圈在匀强磁场中转动，产生的感应电动势e=220√2sin100πt V，则( )A．交流电的频率是100π HzB．t=0时，线圈位于中性面C．交流电的周期是0.02 sD．t=0.05 s时，e有最大值4.如图1所示，变频交变电源的频率可在20 Hz到20 kHz之间调节，在某一频率时，A1、A2两只灯泡的炽热程度相同．则下列说法中正确的是( )图1A．如果将频率增大，A1炽热程度减弱、A2炽热程度加强B．如果将频率增大，A1炽热程度加强、A2炽热程度减弱C．如果将频率减小，A1炽热程度减弱、A2炽热程度加强D．如果将频率减小，A1炽热程度加强、A2炽热程度减弱5．一个电热器接在10 V的直流电源上，消耗的功率是P，当把它接到一正弦波形交流电源上时，消耗的功率是P/4，则该交流电源的电压的最大值是( )A.5 VB.7.07 VC.10 VD.14.14 V6.有一交变电流如图2所示，则由此图象可知( )图2A．它的周期是0.8 sB．它的峰值是4 AC．它的有效值是2√2 AD．它的频率是0.8 Hz7．(2011年杭州高二检测)交变电压的瞬时值为u= U m sin100πt(V)，当t=1600s时，u=5√2 V，则从电压表上看到的读数为( )A.√2 V B．5√2 VC.10√2 V D．10 V8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( )A．π/2 B. 2/πC．2π D．π9．“二分频”音箱有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图3为音箱的电路图，高、低频混合电流由a、b输入，L1和L2是线圈，C1和C2是电容器，则( )图3A．甲扬声器是高音扬声器B．C2的作用是阻碍高频电流通过乙扬声器C．L1的作用是阻碍低频电流通过甲扬声器D．L2的作用是减弱乙扬声器的低频电流10．(2011年莆田高二检测)三个相同的电阻，分别通过如图4甲、乙、丙所示的交变电流，三个图中的I0和周期T相同．下列说法中正确的是( )图4A．在相同时间内三个电阻发热量相等B．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C．在相同时间内，甲、丙发热量相等，是乙发热量的1/2D．在相同时间内，乙发热量最大，甲次之，丙的发热量最小二、填空题(本题共2小题，每小题6分，共12分) 11．有一个电子元件，当它两端的电压的瞬时值高于e=110√2 V时则导电，低于e=110√2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦交流电的两端，则它在1 s内导电________次，每个周期内的导电时间为________．12．如图5所示，为某交变电动势随时间变化的图象，从图象中可知交变电动势的峰值为______ V．周期T是________s，交变电动势变化最快的时刻是________，穿过产生此电动势的线圈的磁通量变化最快的时刻是______，若此交流线圈共100匝，则穿过此线圈的最大磁通量是________Wb.图5 三、计算题（本题共3小题，共48分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）13.(16分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100.穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图6甲所示．发电机内阻r=5.0 Ω，外电路电阻R=95 Ω.已知感应电动势的最大值E max=nωΦmax，其中Φmax为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．图614．(16分)(2011年三明市高二检测)如图7所示，N=50匝的矩形线圈abcd，边长ab=20 cm，ad=25cm，放在磁感应强度B=0.4 T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000 r/min的转速匀速转动，线圈电阻r=1 Ω，外电路电阻R=9 Ω，t=0时，线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里．图7(1)在图中标出t=0时感应电流的方向；(2)写出线圈感应电动势的瞬时表达式；(3)从图示位置转过90°过程中流过电阻R的电荷量是多大？15．(16分)如图8所示，矩形闭合金属线圈abcd的边长分别为l1和l2，电阻为R.ab边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感应强度大小为B.某时刻线圈位置如图所示，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿adcb方向的流动为正方向．图8(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)求此感应电流的有效值．第3章交变电流得分：一、选择题二、填空题11.12.三、计算题13.14.15.第3章 交变电流 参考答案一、选择题1.D 解析：法一：由已知条件有2πT=ω=500 rad/s ，则T =2π500.从中性面开始计时，第一次出现电流峰值需Δt =T 4=2π500×14s =π1000s =3.14×10－3 s .法二：由交流电瞬时值表达式，令i 为最大值时有sinωt =1，即500t =π2，则t =π1000=3.14×10－3 s ．选D.2.ABD 解析：由公式I =U R=U m √2R=nBSω√2R可推得A 、D 正确．边长为2L 时，S′=4S ，R′=2R ，故B 正确，若匝数n′=2n ，则R′=2R ，I 不变，故C 项错误．3.BC 解析：由瞬时值表达式可知：角速度ω=100π rad/s .感应电动势是按正弦规律变化的，所以t =0时，线圈平面位于中性面．因ω=2πf ，所以f =ω2π=100π2πHz =50 Hz 由T =1f 得T =150s =0.02 s当t =0.05 s 时，e =220√2sin5π V =0，故B 、C 选项正确．4.BC 解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A 1的电流增大，通过A 2的电流减小，故B 项正确；同理可得C 项正确，故选B 、C.5.B 解析：由电流的热效应算出有效值：102R =4×U 2R，得有效值为5 V ，则最大值为：5×√2 V ≈7.07 V .6.AB 解析：由图象可读得其T =0.8 s ，f =1T=1.25 Hz ，故A 对，D 错；又由图象读得I m =4 A ，故B 对；因为电流为非正弦式交流电，故有效值I ≠I m√2=2√2 A ，C 错．7.D 解析：将t =1600s 及u =5√2 V 代入u =U m sin100πt(V)，可以求得最大值U m =10√2 V ，有效值为10 V ，电压表的读数为有效值，故D 对．8.B 解析：设矩形线圈面积为S ，匀速转动角速度为ω，磁感应强度为B ，则转动180°的过程中平均电动势E =2BSωπ，转动180°的过程中最大感应电动势为E m =BSω.故E E m=2π，选项B 正确．9.D 解析：电路中的电感和电容作用可以简单概括为：电感是通直流、阻交流，通低频、阻高频；电容是通交流、隔直流，通高频、阻低频．10.C 解析：甲图象电流的有效值为1√2I 0，乙图象电流的有效值为I 0，丙图象根据电流有效值的定义有：I 02R T2=I 2RT ，解得电流有效值I =1√2I 0，根据焦耳定律相同时间内产生热量之比等于有效值的平方比，Q 1∶Q 2∶Q 3=1∶2∶1，C 对． 二、填空题11.100 175s解析：由题意知，加在电子元件两端电压随时间变化的图象如图9所示，表达式为u =220√2sinωt图9其中ω=2πf ，f =50 Hz ，T =1f=0.02 s ，得u =220√2sin100πt把u′=110√2 V 代入上述表达式得到t 1=1600s ，t 2=5600s 所以每个周期内的导电时间为Δt =2(t 2−t 1)=4300s =175s .由所画的u −t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n =2t T=100.12.310 0.02 nT2(2n+1)T4311 000π解析：由图象可知周期为0.02 s ，最大电动势为310 V ，图象的斜率表示电动势变化的快慢，变化最快时刻应该是nT 2，根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻，是(2n+1)T4，由最大值公式可以求出最大磁通量，则E m =nBSω=nΦm ω Φm =E m nω=310100×100π Wb =311 000πWb三、计算题13.1.4 A解析：从Φ−t图线看出Φmax=1.0×10－2 Wb，T=3.14×10－2 s.已知感应电动势的最大值E max=nωΦmax，又ω=2πT.故电路中电流最大值I max=E maxR+r =100×2×3.14×1.0×10−23.14×（95+5.0）×10−2A=2 A交流电流表读数是交变电流的有效值，即I=I max√2=1.4 A．14.解析：(1)根据ab、cd切割磁感线，由右手定则可得线圈中感应电流方向为a→d→c→b→a.(2)线圈的角速度ω=2πn=2×π×300060rad/s=100π rad/s.设ab边在t=0时刻速度为v ab，图示位置的感应电动势最大，其大小为E m=2NBab·v ab=NBab·ad·ω=50×0.4×0.20×0.25×100π V=314 V，电动势的瞬时表达式为：e=314cos100πt V.(3)q=IΔt.从t=0起转过90°的过程中，Δt时间内流过R的电荷量q=NΔΦΔt(R+r)Δt=NBSR+r=50×0.4×0.20×0.251+9C=0.1 C.15.(1)见解析(2)Bl1l2ω2R解析：(1)如果在题图所示的右半部区域里也有磁感应强度为B的匀强磁场，则线圈在绕ab轴匀速转动时，线圈中将产生正弦交流电，而且是从中性面开始计时的．现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象画出如图10所示的曲线．图10(2)此感应电流的最大值I m=E mR ，感应电动势的最大值E m=Bl1l2ω，所以I m=Bl1l2ωR.则电流在T4～34T时间内的有效值为I=√2m.(√2m )2R·T2=I2RT，即12B2l12l22ω2R2·R·T2=I2RT，故I=Bl1l2ω2R.。
高二物理单元测试：第3、4、5章《交变电流》远距离输电传感器及其应用(鲁科版选修3-2)
第3、4、5章《交变电流》《远距离输电》《传感器及其应用》单元测试1.关于传感器的作用,下列说法正确的有（）A.通常的传感器可以直接用来进行自动控制B.传感器可以用来采集信息C.传感器可以将感受到的一些信号转换为电学量D.传感器可以将所有感受到的信号都转换为电学量答案BC2.如图所示,截面为矩形的金属导体,放在磁场中,当导体中通有电流时,导体的上下表面的电势关系为（）A.U M>U NB.U M=U NC.U M<U ND.无法判断答案A3.如图所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时（）A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路中路端电压增大答案ABC4.唱卡拉OK用的话筒内有传感器.其中有一种是动圈式的,它的工作原理是在弹性膜片后面粘接一个轻小线圈,线圈处于永磁体的磁场中,当声波使膜片前后振动时,就将声音信号转变为电信号.下列说法正确的是（）A.该传感器是根据电流的磁效应工作的B.该传感器是根据电磁感应原理工作的C.膜片振动时,穿过金属线圈的磁通量不变D.膜片振动时,金属线圈中不会产生感应电动势答案B5.互感器是一种特殊的变压器,借助它,交流电压表（或电流表）可以间接测量高电压和大电流.如下图所示为电压互感器或电流互感器的接线图,其中正确的是（）答案A6.如图所示为理想变压器原线圈所接交流电压的图象.原、副线圈匝数比n1∶n2=10∶1,串联在原线圈电路中电流表的示数为1 A,下列说法正确的是（）A.变压器输出端所接电压表的示数为202VB.变压器的输出功率为2002WC.变压器输出端的交流电频率为50 HzD.串在变压器输出端的电流表示数为102A答案C7.钳形电流表的外形和结构如图（a）所示.电流表的读数为1.2 A.图（b）中用同一电缆线绕了3匝,则（）A.这种电流表能测直流电流,图（b）的读数为2.4 AB.这种电流表能测交流电流,图（b）的读数为0.4 AC.这种电流表能测交流电流,图（b）的读数为3.6 AD.这种电流表既能测直流电流,又能测交流电流,图（b）的读数为3.6 A答案C8.理想变压器连接电路如图甲所示,当输入电压波形如图乙时,已知原、副线圈的匝数比为10∶1,安培表读数为2 A,则（）A.伏特表读数282 VB.伏特表读数28.2 VC.输入功率为56.4 WD.输入功率为40 W答案D9.如图甲所示,在变压器的输入端串接上一只整流二极管D,在变压器输入端加上如图乙所示的交变电压u1=U m1sin ωt,设t=0时刻为a“+”、b“-”,则副线圈输出的电压的波形（设c端电势高于d端电势时的电压为正）是图中的（）答案B10.如图是街头变压器通过降压给用户供电的示意图.变压器输入电压是市电网的电压,不会有很大的波动.输出电压通过输电线输送给用户,输电线的电阻用R0表示,变阻器R表示用户用电器的总电阻,当滑动变阻器触头P向下移动时,下列说法中错误．．的是（）A.相当于在增加用电器的数目B.V1表的示数随V2表的示数的增大而增大C.A1表的示数随A2表的示数的增大而增大D.变压器的输入功率在增大答案B11.为了减少因火电站中煤的燃烧对大气的污染而大力发展水电站.三峡水利工程中某一水力发电站的发电机组设计为:水以v1=3 m/s的速度流入水轮机后以v2=1 m/s的速度流出,流出水位比流入水位低10 m,水流量Q=10 m3/s,水轮机效率为75 %,发电机效率为80 %,试问:（1）发电机组的输出电功率是多少?（2）如果发电机输出的电压为240 V,用户所需电压为220 V,输电线路中能量损失为5 %,输电线电阻为50/3Ω,那么所需升、降压变压器的原、副线圈的匝数比分别是多少?答案 （1）624 kW（2）433∶26 000 26 945∶43312.如图所示,小型交流发电机的电动势为E =20 V ,内阻不计,它通过一个阻值R =6Ω 的指示灯连接到一个理想降压变压器的输入端.在变压器的输出端并联着24盏规 格都是“6 V ,0.25 W ”彩色小灯泡,每只灯泡都正常发光,导线电阻不计.求:（1）原线圈中的电流.（2）降压变压器的初级、次级线圈的匝数比.（3）若只使用18盏彩色小灯泡,通过计算说明这时每盏小灯泡的工作状态如何.（设小灯泡的电阻不随温度变化） 答案 （1）31 A（2）13（3）每盏灯泡的电阻R L =PU 2=144Ω 18盏灯的总电阻R 总=18LR =8Ω 设这时副线圈中的电流为I 2,则原线圈中的电流为31I 2 由功率关系得E （231I ）-（231I ）2R =I 22R 总 代入数据得I 2=1310A 这时每盏灯泡的电压U 2′=I 2R 总=1380V >6 V 所以灯泡比原来更亮,有可能烧坏.13.如图所示,原线圈匝数为n 1,两个副线圈的匝数分别为n 2和n 3.四只完全相同的灯泡分别接在理想变压器的原、副线圈的回路中,当原线圈回路中a 、b 接入交流电压U 0时,四只灯泡均正常发光,则三组线圈的匝数比n 1∶n 2∶n 3等于多少?灯泡的额定电压U 额等于多少?答案 3∶2∶1 41U 0。
鲁科版高中物理选修3-2第三章 交变电流同步检测卷
鲁科版高中物理选修3-2. 第三章 交变电流同步检测试卷一、 单选题 1.如图所示为一交流发电机的原理示意图，其中矩形线圈abcd 的边长ab =cd =L 1，bc =ad =L 2，匝数为n ，线圈的总电阻为r ，线圈在磁感应强度为B 的匀强磁场中绕垂直于磁场的OO ′匀速转动，角速度为ω，线圈两端通过电刷e 、f 与阻值为R 的定值电阻连接，从线圈经过中性面开始计时，则（ ）A. 线圈中感应电动势的最大值为１２B ＬＬωB. 线圈值感应电动势随时间变化的函数表达式为12e =nB ωL L cos ωtC. 经过1/4周期时间通过电阻R 的电荷量为12BL L R +rD. 此发动机在上述工作状态下的输出功率为22222122r)Rn B L L 2(R+w 2.如图所示，将一均匀导线围成一圆心角为90°的扇形导线框OMN ，其中OM ＝R ，线框总电阻为r ，圆弧MN 的圆心为O 点，将导线框的O 点置于直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B ，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B ．从t ＝0时刻开始，让导线框以O 点为圆心，以恒定的角速度ω沿逆时针方向做匀速圆周运动，则线框中的电流有效值为（）A.2B R 2r ω B. 23B R 2r ωC.22B R rω D.25B R 2rω3.调光台灯是利用闸流晶体管来实现无级调节灯的亮度的。
现将某无级调光台灯接在220 V 的正弦交变电流上，如图甲所示，经过闸流晶体管调节后加在灯管两端的电压如图乙所示，则此时电压表的示数是（ ）A. 220 VB. 156 VC. 110 VD. 78 V4.如图所示电路，电阻R 1与电阻R 2串联接在交变电源上，且R 1＝R 2＝10Ω，正弦交流电的表达式为u＝20 2 sin 100πt(V)，R1和理想二极管D(正向电阻可看做零，反向电阻可看做无穷大)并联，则R2上的电功率为（）A．10 W B．15 W C．25 W D．30 W5.如图所示，导轨OPQS的电阻忽略不计，OM是有一定电阻、可绕O转动的金属杆，M可在PQS上自由滑动，空间存在与导轨平面垂直的匀强磁场，磁感应强度的大小为B。
高中物理选修32第3、4章《交变电流》《远距离输电》单元测试(附答案) (1)
选修3-2第3、4章《交变电流》《远距离输电》单元测试1．在匀强磁场中转动，线圈中的感应电动势e 随时间t 的变化规律如图所示，下列说法中正确的是（ ）A ．t 1时刻通过线圈的磁通量为零B ．2时刻通过线圈的磁通量绝对值最大C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 转换方向时，通过线圈的磁通量的绝对值都为最大2．如图所示，单匝矩形线圈的一半放在理想边界的匀强磁场中，线圈轴OO /与磁场的边界重合，线圈按图示方向（俯视逆时针）匀速转动，开始计时的时刻线圈平面与磁场方向垂直，规定电流方向沿abcd 为正方向，则线圈中感应电流随时间变化的图象在下图中是（ ）3．如图，在匀强磁场中水平放置一平行金属导轨（电阻不计），且与大螺线管M 相接，磁场方向竖直向下，在M 螺线管内同轴放置一小螺线管N ，N 中通有正弦交流电t TI i m π2sin =，t =0时刻电流为零，则M 中的感应电流的大小与跨接放于平行导轨上的导体棒ab 的运动情况为（ ）A ．4/T t =时刻M 中电流最大B ．2/T t =时刻M 中电流最大C ．导体棒ab 将在导轨上来回运动D ．导体棒ab 将一直向右方（或左方）做直线运动4．在变电站，经常要用交流电表去检测电网上的强电流，所用的器材叫电流互感器。
如下图中，能正确反应其工作原理的是（ ）5．如图甲为电热毯的电路示意图。
电热毯接在u=311sin100πt（V）的电源插座上。
电热毯被加热到一定程度后，由于装置P的作用，使加在电热丝ab两端的电压变为如图乙所示的波形，从而进入保温状态。
若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是（）A．156V B．220V C．311V D．110V6．在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a、b两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（）A．A1读数不变，A2增大，A3减小B．A1读数减小，A2不变，A3增大C．A1读数增大，A2不变，A3减小D．A1，A2，A3读数均不变7．如图为“热得快”热水器电路图和简易图。
高中物理 第3、4章 交变电流 远距离输电 单元测试 鲁科版选修32
高中物理 第3、4章 交变电流 远距离输电 单元测试 鲁科版选修321．图中理想变压器原、副线圈的匝数比为 n ∶1，两线圈的直流电阻均可忽略.若副线圈负载电阻为R ，那么变压器工作时，a 、b 两点间的电压与原线圈的电流之比(等效电阻)为( )A.nRB.n 2R C.Rn D.R n2解析：a 、b 间的等效电阻即为该两点的电压U1及流经两点间的电流I 1之比，应为：Rab ＝U 1I1＝nU R I Rn＝n 2U RI R＝n 2R .答案：B 2．金属线圈在匀强磁场中做如图所示的运动时，线圈中会产生交变电流的是( )答案：AB3．下列说法正确的是( )A.交变电流的有效值就是它的平均值B.交变电流的有效值总是它最大值的 12倍C.如果交变电流接在纯电阻R 上产生的热量为Q ，那么该交变电流的有效值为Q RD.以上说法均不正确解析：交变电流的有效值I ＝P 热R ，P 热为电流通过纯电阻时的热功率，而I ＝Q t，两者往往不相等，故选项A 、C 错误；正弦交流电的有效值为最大值的12倍，不是所有的交流电都这样，选项B 错误.答案：D4．如图甲所示，单匝矩形线圈的一半放在有理想边界的匀强磁场中，线圈按图示方向(俯视逆时针)匀速转动，轴OO ′与磁场的边界重合，开始计时线圈平面与磁场方向垂直，规定电流方向沿a →b →c →d 为正方向，则线圈中感应电流i 随时间t 变化的图象是图乙中的( )解析：由右手定则可判定图中线圈的感应电流连续变化，i －t 图象为D.感应电动势e ＝12nBSωsin ωt . 答案：D5．在交变电流电路中，如果电源电动势的最大值不变，频率可以改变，在如图甲所示的电路的a 、b 两点间逐次将图中的电路元件乙、丙、丁单独接入，当交变电流频率增加时，解析：交变电流增加时通过R 的电流不变，通过电感线圈的电流变小，通过电容上的电流增大..答案：C6．如图所示，理想变压器原、副线圈的匝数比n 1∶n 2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路.当直导线AB 在匀强磁场中沿导轨匀速向右做切割磁感线运动时，电流表12 mA ( )A.0B.3 mAC.48 mAD.与R 的大小有关 答案：A7．理想变压器的连接电路如图甲所示，当输入如图乙所示的电压时，已知原、副线圈的匝数比为10∶1，电流表的示数为2 A ，则( )甲 A.电压表的示数为282 V B.电压表的示数为28.2 V C.输入功率为56.4 W D.输入功率为40 W解析：由题意知输入电压U 1＝200 V ，则输出电压U 2＝U V ＝n 2n 1U 1＝20 V故输入功率P ＝U 2I 2＝40 W.答案：D8．将正弦交变电流经过整流器处理后，得到的电流波形刚好去掉半个周期，如图所示.它的有效值是( )A.2 AB. 2 AC.22A D.1 A答案：D9．在如图甲所示的电路中，电阻R 的阻值为50 Ω，若在a 、b 间加上如图乙所示的正弦式电流，则下列说法错误．．的是( ) A.交流电压的有效值为100 VB.电流表的示数为2 AC.产生该交变电流的线圈在磁场中转动的角速度为3.14 rad/sD.如果产生该交变电流的线圈转速提高一倍，则电流表的示数也增大一倍解析：交变电压的有效值U ＝U m2＝100 V ，电流表的示数为有效值I ＝U R＝2 A ，选项A 、B 正确.ω＝2πT＝314 rad/s ，C 错误.I ＝I m2＝nBSω2R 总，故I ∝ω，D 正确.答案：C10．一理想变压器给负载供电，变压器输入电压不变，如图所示.如果负载电阻的滑片向上移动，则图中所有交流电表的示数及输入功率P 的变化情况是(所有电表均为理想电表)( )P 增大P 增大P 减小P 减小解析：输电压不变时，U V 1、U V 2都不变.滑片向上移动→R 变大→I A 2变小→I A 1变小，P 变小.答案：C11．如图所示，L 1和L 2是高压输电线，甲、乙是两个互感器，若已知n 1∶n 2＝1000∶1，n 3∶n 4＝1∶100，图中电压表的示数为220 V ，电流表的示数为10 A ，则高压输电线的送电功率为( )A.2.2×103 WB.2.2×102WC.2.2×108 WD.2.2×104W解析：由图甲可得L 1、L 2两线间的输电电压为：U ＝n 1n 2U V ＝2.2×105 V 由图乙可得通过线路的电流为：I ＝n 4n 3I A ＝1000 A 故送电功率P 输＝UI ＝2.2×108W.答案：C12．餐厅中常用的电子灭虫器由两种主要部件组成：诱虫的黑光灯和杀虫的高压电网.黑光灯发出的紫色光能够引诱害虫飞近黑光灯，然后再利用黑光灯周围的交流高压电网将其“击毙”.图示是高压电网的工作电路示意图，理想变压器将有效值为220 V 的交变电压变成高压，输送到高压电网，电网相邻两电极间距为0.5 cm ，空气在常温下被击穿的临界电场强度为6220 V/cm.为防止两极间空气击穿而造成短路，变压器的副、原线圈的匝数比 n 2n 1应满足什么条件？解析：高压电网相邻两电极间的最高电压为：U 2＝Ed ＝6220×0.5 V＝3110 V 理想变压器输入电压的最大值为：U 1＝220× 2 V ＝311 V 故n 2n 1应满足的条件是：n 2n 1＜U 2U 1＝3110311＝101. 答案：n 2n 1＜10。
2020年高中物理鲁教版选修3-2第4章《 远距离输电》考试测试卷
第4章《 远距离输电》测试卷一、单选题(共15小题)1.如图所示，理想变压器的原线圈两端接高压交变电源，经降压后通过电阻为R 的输电线接用电器，两块电表分别是交流电流表和交流电压表，原先开关是闭合的．今将S 断开时，电流表和电压表的示数及输电导线上损失的功率变化情况是( )A ． 增大，增大，增大B ． 减小，减小，减小C ． 增大，减小，减小D ． 减小，增大，减小2.用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，哪种可以使变压器输入功率增加( )A ． 增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ． 减小负载电阻的阻值，而变压器原、副线圈匝数不变C ． 增加负载电阻的阻值，而变压器原、副线圈匝数不变D ． 减小变压器副线圈匝数，而原线圈匝数和负载电阻保持不变3.如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1.在输电线与用户间连有一理想变压器，流入用户端的电流为I 2.则( )A ． 用户端的电压为B ． 输电线上的电压降为UC ． 理想变压器的输入功率为I rD ． 输电线路上损失的电功率为I 1U4.如图所示，理想变压器原线圈接交流电源和理想交流电流表，副线圈接热水器和抽油烟机，原、副线圈的匝数比为4∶1，副线圈上电压的瞬时值u ＝220sin 100πt (V)．开关S 断开时，电流表示数是1 A ；开关S 闭合时，电流表示数是1.25A,下列说法正确的是( )A ． 交流电源输出电压的最大值是55 VB ． 交流电源输出电压的最大值是880 VC ． S 闭合时，抽油烟机消耗的功率是1 100 WD ． S 闭合时，抽油烟机消耗的功率是220 W5.如图所示，一个理想变压器原、副线圈的匝数比n 1∶n 2＝6∶1，副线圈两端接三条支路，每条支路上都接有一只灯泡，电路中L 为电感线圈、C 为电容器、R 为定值电阻．当原线圈两端接有如图所示的交流电时，三只灯泡都能发光．如果加在原线圈两端的交流电的峰值保持不变，而将其频率变为原来的2倍，则对于交流电的频率改变之后与改变前相比，下列说法中正确的是( )A ． 副线圈两端的电压有效值均为6 VB ． 副线圈两端的电压有效值均为108VC ． 灯泡∶变亮，灯泡∶变亮D ． 灯泡∶变暗，灯泡∶变亮6.图甲是线圈P 绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交变电压图象，把该交变电压加在图乙中变压器的A 、B 两端．已知理想变压器原线圈∶和副线圈∶的匝数比为5∶1，交流电流表和交流电压表均为理想电表，电阻R ＝1 Ω，其他各处电阻不计，以下说法正确的是( )A ． 在t ＝0.1 s 和0.3 s 时，穿过线圈P 的磁通量最大B ． 线圈P 转动的角速度为10π rad/sC ． 电压表的示数为2.83 VD ． 电流表的示数为0.40 A7.功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代．估算出全国(约4亿户，每户家庭每天亮灯6小时)一年节省的电能最接近( ) A ． 8×108kW·h B ． 8×1010kW·hC ． 8×1011kW·hD ． 8×1013kW·h8.如图甲所示的电路中，S 为单刀双掷开关，电表为理想电表，Rt 为热敏电阻(阻值随温度的升高而减小)，理想变压器原线圈接图乙所示的正弦交流电，则( )A ． 变压器原线圈中交流电压u 的表达式u ＝110·sin 100πt (V)B ． S 接在a 端，Rt 温度升高时，变压器的输入功率变小C ． S 接在a 端，Rt 温度升高时，电压表和电流表的示数均变大D ． S 由a 切换到b ，Rt 消耗的功率变大 9.如图所示，一正弦交流电瞬时值为e ＝220sin100πt V ，通过一个理想电流表，接在一个理想的降压变压器两端．以下说法正确的是( )A ． 流过r 的电流方向每秒钟变化50次B ． 变压器原线圈匝数小于副线圈匝数C ． 开关从断开到闭合时，电流表示数变小D ． 开关闭合前后，AB 两端电功率可能相等10.如图所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ． 滑片P 向下滑动过程中，U 2不变、I 1变大D ． 滑片P 向下滑动过程中，U 2变小、I 1变小11.如图所示，一理想自耦变压器的原线圈接有正弦式交变电压，其最大值保持不变，副线圈接有可调电阻R ，滑动触头P 与线圈始终接触良好，下列判断正确的是( )A ． 若通过电路中A 、C 两处的电流分别为IA 、IC ，则IA >ICB ． 若仅将滑动触头P 向A 端滑动，则电阻R 消耗电功率增大C ． 若仅使电阻R 增大，则原线圈的输入电功率增大D ． 若在使电阻R 增大的同时，将滑动触头P 向A 端滑动，则通过A 处的电流一定增大12.如图所示，一理想变压器原线圈匝数n 1＝1 000匝、副线圈匝数n 2＝200匝，原线圈中接一交变电源，交变电源电压u ＝220sin 100πt (V)．副线圈中接一电动机、电阻为11 Ω，电流表A 2示数为1 A ，电表对电路的影响忽略不计，则( )A ． 此交流电的频率为100 HzB ． 电压表示数为220VC ． 电流表A 1示数为5 AD ． 此电动机输出功率为33 W13.如图所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )A ． 小灯泡变亮B ． 小灯泡变暗C ． 原、副线圈两端电压的比值不变D ． 通过原、副线圈电流的比值不变14.如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1∶10的理想变压器为一灯泡供电(如图丙所示)．已知线圈电路中灯泡额定功率为22 W ．现闭合开关，灯泡正常发光．则下列说法中正确的是( )A ．t ＝0.01 s 时刻穿过线框回路的磁通量为零B ． 交流发电机的转速为50 r/sC ． 变压器原线圈中电流表示数为10 AD ． 灯泡的额定电压为220V15.如图所示，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V ,6 W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想电表)的示数分别是( )A ． 120 V ,0.10 AB ． 240 V ,0.025 AC ． 120 V,0.05 AD ． 240 V ,0.05 A二、填空题(共3小题)16.远距离输电时，输电导线上的功率损失和电压损失将很大，如果采用________输电则会大大降低这种损失．17.我国西部特别是云、贵、川有大量的水力资源，西电东送是西部大开发的重要项目之一．据报道，云南大朝山在2005年可建成100万千瓦的水力发电站．设电站输出电压为25万伏，则输电线上的电流是________A ．如输电线总电阻为40 Ω，则电流通过输电线时，在输电线上发热消耗的功率为________kW.如将输出电压升高到100万伏，则输电线上发热消耗的功率为________kW.根据以上数据得出你认为合理的输电方法是________________________________．18.有一理想变压器原、副线圈匝数分别为1 320匝、144匝，将原线圈接在220 V 的交流电压上，副线圈上电压为________V ，穿过铁芯的磁通量的最大变化率为________Wb/s. 三、实验题(共1小题)19.有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A 、B ，线圈外部还可以绕线．(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的A、B位置，由此可推断________线圈的匝数较多(选填“A”或“B”)．(2)如果把它看成理想变压器，现要测定A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的步骤(写出要测的物理量，并用字母表示)________A线圈的匝数为nA＝________.(用所测物理量符号表示)四、计算题(共3小题)20.风能将成为21世纪大规模开发的一种可再生清洁能源．风力发电机是将风能(气流的动能)转化为电能的装置，如图所示，其主要部件包括风轮机、齿轮箱、发电机等．利用总电阻R＝10 Ω的线路向外输送风力发电机产生的电能．输送功率P0＝100 kW，发电机输出电压为250 V，升压变压器原、副线圈的匝数比1∶20，用户需要的电压是220 V ，求：(1)导线上损失的功率与输送功率的比值？(2)在输电线路中设置的降压变压器原、副线圈的匝数比．(3)用户得到的电功率是多少．21.如图所示，一矩形导线框ABCD处于水平匀强磁场中绕垂直于磁场的轴OO′匀速转动，线框ABCD的输出端通过电刷与电流表、理想变压器原线圈相连，副线圈两端接有一只“18 V、12 W ”的灯泡L.当线框ABCD转速n＝50 r/s时，灯泡L正常发光，此时电流表示数为0.2 A.(1)求通过灯泡L的电流周期；(2)求变压器原、副线圈匝数之比；(3)从线框ABCD经中性面位置开始计时，写出线框中产生的感应电流瞬时值的表达式．22.输送4.0×106W的电能，若发电机输出电压为2 000 V，选用变压器升压后应用横截面积为4.25 cm2的铜导线，把电能送到400 km远处，线路损耗的功率为5.0×105W．求：(1)应选用匝数比为多少的升压变压器；(2)在用户方使用降压变压器，其原线圈两端的电压为多大(已知铜的电阻率ρ＝1.7×10－8Ω·m)．答案解析1.【答案】D【解析】U1由高压交变电源决定，不变，根据＝可知，U2不变，当S断开时，负载电阻变大，副线圈中电流I2＝，I2变小；U损＝I2R线，U损变小．电压表读数U＝U2－U损，变大；P损＝I R线，变小．P入＝U1I1＝P出＝U2I2，P出变小，所以I1变小．2.【答案】B【解析】由＝知，当n1增加时，U2减小，P2＝，P2减小，A错；U1、n1、n2不变，则U2不变，R减小时，P2＝，P2增大，B正确，C错误；当n1、U1不变，n2减小时，则U2减小，由P2＝(R不变)，P2减小，D错．3.【答案】A【解析】理想变压器输入端与输出端功率相等，U1I1＝U2I2，用户端的电压U2＝，选项A正确；输电线上的电压降ΔU＝U－U1＝I1r，选项B错误；理想变压器输电线上损失的功率为I r，选项C、D错误．4.【答案】D【解析】电源输出电压的最大值为4u＝880V，A、B错误，开关S断开时，电流表示数是I1＝1 A，则通过热水器的电流为4I1＝4 A，S闭合时，电流表示数是1.25 A，则副线圈的电流为4×1.25 A＝5 A，则抽油烟机的电流为5－4＝1 A，则功率P＝UI＝220×1＝220 W，C错误，D正确．5.【答案】D【解析】由乙图知，所接电压峰值为36 V，由＝，则副线圈峰值电压为6 V，A、B错误，当频率变为原来的2倍，则电感对交流电阻碍变大，电容对交流电阻碍变小，电阻不变，C错误，D正确．6.【答案】D【解析】由题图甲可知，在t＝0.1 s和0.3 s时，电动势最大，此时穿过线圈P的磁通量最小，A 错误；T＝0.4 s，所以ω＝＝5π rad/s，B错误；此交变电压的有效值为10 V，因为理想变压器原线圈∶和副线圈∶的匝数比为5∶1，所以电压表的示数为2 V，C错误；IR＝I2＝＝2 A，由＝可得原线圈中的电流表示数为0.40 A，D正确．7.【答案】B【解析】因每只白炽灯和发光二极管的功率分别为60 W和10 W，按4亿户家庭，每户家庭每天亮灯6小时计算，全国一年节省的电能最接近4×108×2×(60－10)×10－3kW×365×6 h＝8.76×1010kW·h，则选项B正确，A、C、D错误．8.【答案】A【解析】由交变电流图象，可知电压最大值为110V，周期为0.02 s，所以ω＝100π rad/s，A项正确；副线圈输出电压由变压器匝数比和输入电压决定，故温度升高时，Rt电阻阻值减小，两端电压不变，C项错；由P＝可知，变压器输出功率增大，故其输入功率也随之增大，B项错；S由a切换到b，副线圈匝数减小，故输出电压减小，Rt电阻不变，由P＝知，消耗功率减小，D项错．9.【答案】D【解析】由交变电流表达式可知交流电的周期为T＝＝0.02 s，故可知流过r的电流方向每秒钟变化100次，选项A错误；由题知为降压变压器，原线圈匝数大于副线圈匝数，选项B错误；开关由断开到闭合时，负载电路电阻变小，功率变大，故原线圈输入功率也变大，电流表的示数变大，选项C错误；开关闭合前，两端间电路消耗功率为P1＝2R，开关闭合后，功率为P2＝2·，若＝，即R＝r时，则有P1＝P2，选项D正确．10.【答案】C【解析】交流电表测量的是交变电流、电压的有效值，故A、B错误；由于理想变压器的输出电压U2＝U1，与负载无关，即滑片P下滑时U2不变，故D错误；由I1U1＝知R减小时I1变大，故C正确．11.【答案】B【解析】自耦变压器通过改变原、副线圈匝数比的关系来改变原、副线圈两端电压，实现电压的变换，原、副线圈两端电压与其匝数成正比，理想自耦变压器的原线圈接有正弦式交变电压，若仅将滑动触头P向A端滑动，电阻R两端的电压增大，则电阻R消耗的电功率增大，B选项正确．12.【答案】D【解析】原线圈中接一交变电源，交变电源电压u＝220sin 100πt(V)，故电压最大值为220V，有效值为220 V，角频率为100π rad/s，故频率为f＝＝50 Hz；变压器不改变频率，此交流电的频率为50 Hz，故A错误；电压表测量电压的有效值，为220 V，故B错误；根据变流比公式，有：＝故＝，解得：I1＝0.2 A，故C错误；根据变压比公式，有：＝，解得：U2＝44 V，电动机的输出功率为：P出＝U2I2－I r＝44×1－12×11＝33 W，故D正确．13.【答案】B【解析】＝，原、副线圈减去相同的匝数n后：＝＝，－＝<0，说明变压器原、副线圈的匝数比变大，C、D错误．由于原线圈电压恒定不变，则副线圈电压减小，小灯泡实际功率减小，小灯泡变暗，A错误，B正确．14.【答案】B【解析】由图可知t＝0.01 s时刻感应电动势等于零，所以穿过线框回路的磁通量变化率为零，穿过线框回路的磁通量最大，故A错误；交流发电机的转速为n＝＝＝50 r/s，B正确；理想变压器输入功率等于输出功率，变压器原线圈中电流表示数为I＝＝A＝1 A，C错误；灯泡的额定电压为220 V，D错误．故选B.15.【答案】D【解析】灯泡正常工作，副线圈电压U2＝12 V，副线圈电流I2＝2×A＝1 A，根据匝数比得原线圈电流I1＝I2＝0.05 A，原线圈电压U1＝20U2＝240 V，选项D正确．16.【答案】高压【解析】由I＝，线路损耗电能为Q＝I2Rt，输送功率一定的情况下，电压越高，电流越小，损耗越小．17.【答案】4×103 6.4×1054×104提高输电电压【解析】当输电电压U1＝25万伏时，I1＝＝A＝4×103A输电线上热功率P热1＝I R＝(4×103)2×40 W＝6.4×105kW当输电电压U2＝100万伏时，I2＝＝A＝1×103A输电线上热功率P热2＝I R＝(1×103)2×40 W＝4×104kW.由以上计算可知：在输电功率P一定时，输电电压越高，输电线上损失的热功率P热越小，故合理的输电方法是提高输电电压．18.【答案】24【解析】由＝得U2＝24 V，穿过铁芯的磁通量的最大变化率等于每一匝线圈中产生的自感电动势的最大值，即()m＝＝Wb/s＝Wb/s.19.【答案】(1)A(2)∶用长导线绕一个n匝线圈，作为副线圈替代A线圈；∶把低压交流电源接B 线圈，测得线圈的输出电压为U；∶用A线圈换下绕制的线圈测得A线圈的输出电压为UA n 【解析】(1)A由题图乙可知A位置的阻值大于B位置的阻值，由电阻定律可得A线圈的匝数多于B线圈的．(2)∶用长导线绕一个n匝线圈，作为副线圈替代A线圈；∶把低压交流电源接B线圈，测得线圈的输出电压为U；∶用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA＝n.20.【答案】(1)0.04(2)(3)96 kW【解析】(1)升压变压器副线圈电压U2＝＝5 000 V导线上损失的功率为P损＝I R＝2R＝4 kW损失的功率与输送功率的比值＝0.04(2) 电压损失U损＝I2R＝20×10 V＝200 V降压变压器原线圈端电压U3＝U2－U损＝4 800 V降压变压器原、副线圈匝数比＝＝＝(3)用户得到的电功率即降压变压器的输出功率为P用＝P0－P损＝P0(1－4%)＝100×96% kW＝96 kW.21.【答案】(1)T＝0.02 s(2)＝(3)e＝60sin 100πt V【解析】(1)T＝＝0.02 s(2)副线圈的电流I2＝＝A由变压器原理n1I1＝n2I2得＝(3)由＝得U1＝60 Vω＝2πn＝100π rad/s则从中性面计时开始：e＝60sin 100πt V.22.【答案】(1)1∶16(2)2.8×104V【解析】(1)由P＝I2R得I＝，式中P为线路损耗功率，R为线路总电阻，两条导线总电阻R＝ρ，则R＝1.7×10－8×Ω＝32 Ω所以I＝＝125 A因为P输入＝P输出，所以在升压变压器副线圈两端的电压为U2＝＝3.2×104V故＝＝.(2)设U2′为降压器变压原线圈两端的电压，则U2′＝U2－IR＝2.8×104V.。
