全站仪与南方CASS数据传输
如何将徕卡全站仪数据导入南方cass软件
如何将徕卡全站仪数据导入南方cass软件根据南方软件（cass）的功能，可以采用以下方法将徕卡全站仪采集回来的数据展点到南方软件中。
一．直接利用南方软件的数据处理中的数据通讯功能1．数据处理>数据通讯>徕卡GSI——微机，软件会提示保存为文件2．按软件提示设置仪器3．进入全站仪中的数据管理中的下载选中所需要下载的文件发送4．进入软件中的绘图处理>展点>野外测点点号，选择第一步所保存的文件即可展点二．利用南方软件的格式转换功能1．利用徕卡SurveyOffice数据交换管理器将测量数据下载成GSI格式（注意仪器中的GSIMASK应为MASK2），（另清华山维早期版本的软件不支持徕卡的GSI16，不知道新版本能不能支持）2．进入南方软件的数据处理>数据格式转换>徕卡GSI格式，选择欲转换的数据文件，并保存到目标文件3．进入软件中的绘图处理>展点>野外测点点号，选择第一步所保存的文件即可展点三．现在介绍一种新的操作最简单的方法给大家，熟悉南方软件坐标文件格式和徕卡格式编辑器的应该知道该方法。
1．首先利用格式编辑器，做好一个格式文件传输到仪器（300/700/400）中的format中，其格式为：“Point_ID_(Target)_,,_Target_(North)_,_Target_(East)_,_Target_(Elev)”，我已做好一个标准的格式，请点击右图标下载。
2．直接利用SurveyOffice的数据交换管理器将测量数据按该格式下载，注意要讲默认的后缀名mdt改为dat3．直接进入软件中的绘图处理>展点>野外测点点号，选择第一步所保存的文件即可展点说明：该方法用户操作部分只有两步，而且较简单，不需要过多操作。
我认为是这三种方法中最简单的。
建议大家在培训用户（如果该用户使用的是南方软件）时，可以直接培训该方法的操作，至于如何编辑格式文件及传输格式文件可事先做好。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的点的坐标和高程。
CASS （Coordinate Automated Survey System）是一种常用的地理信息系统软件，用于处理和分析测量数据。
将全站仪数据转换为CASS数据可以方便地在CASS软件中进行进一步的处理和分析。
本文将介绍全站仪数据转换为CASS数据的方法，包括数据导出和导入的步骤。
1. 数据导出首先，将全站仪中的测量数据导出为标准格式的文件，如CSV（逗号分隔值）文件或TXT（文本）文件。
以下是导出数据的步骤：步骤1：连接全站仪与计算机。
使用数据线将全站仪与计算机连接，并确保全站仪正确连接并已打开。
步骤2：打开全站仪软件。
在计算机上打开全站仪软件，并选择要导出的测量数据。
步骤3：选择导出格式。
在全站仪软件中，选择导出功能，并选择CSV或TXT格式作为导出文件的格式。
步骤4：选择导出数据。
选择要导出的测量数据，可以是单个点、线或面的数据，也可以是整个测量项目的数据。
步骤5：设置导出参数。
根据需要，设置导出参数，如坐标系、数据精度等。
步骤6：导出数据。
点击导出按钮，将测量数据导出为CSV或TXT文件。
2. 数据导入将导出的全站仪数据导入到CASS软件中进行进一步的处理和分析。
以下是导入数据的步骤：步骤1：打开CASS软件。
在计算机上打开CASS软件，并创建一个新的工程或打开一个现有的工程。
步骤2：导入数据。
在CASS软件中，选择导入功能，并选择刚才导出的CSV或TXT文件。
步骤3：选择导入参数。
根据导出数据时的设置，选择相应的导入参数，如坐标系、数据精度等。
步骤4：确认导入数据。
预览导入的数据，并确认数据的正确性。
步骤5：导入数据。
点击导入按钮，将全站仪数据导入到CASS软件中。
3. 数据处理和分析一旦全站仪数据成功导入到CASS软件中，就可以进行进一步的处理和分析。
以下是一些常见的数据处理和分析功能：- 坐标转换：根据导入数据时选择的坐标系，将数据进行坐标转换，以适应CASS软件中的坐标系统。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上点的三维坐标的仪器。
它可以测量水平角、垂直角和斜距，从而计算出点的坐标。
CASS（Computer-Aided Surveying and Mapping）是一种常用的地理信息系统软件，用于处理测量数据和创建地图。
在将全站仪数据转换为CASS数据之前，需要先将全站仪数据导出为标准格式，通常为文本文件或者电子表格文件。
下面是一种常用的方法来转换全站仪数据为CASS数据：1. 准备全站仪数据文件：将全站仪测量到的点的坐标数据导出为文本文件或者电子表格文件。
确保文件中包含水平角、垂直角和斜距的数据，以及点的编号或者名称。
2. 打开CASS软件：打开CASS软件，并创建一个新的工程或者打开已有的工程。
3. 导入全站仪数据：在CASS软件中，找到数据导入或者导入测量数据的选项。
根据软件的具体界面和功能，选择正确的导入方式，并导入全站仪数据文件。
4. 设置坐标系统：在CASS软件中，设置正确的坐标系统，以确保全站仪数据与其他地理信息数据的一致性。
根据实际情况选择正确的坐标系统，例如UTM坐标系或者地方坐标系。
5. 数据处理和编辑：在CASS软件中，对导入的全站仪数据进行处理和编辑。
根据需要，可以进行数据过滤、坐标转换、误差调整等操作，以确保数据的准确性和一致性。
6. 创建地图或者报告：根据需要，使用CASS软件创建地图或者报告。
可以根据全站仪数据绘制点、线、面等地理要素，并添加符号、标注、图例等。
7. 导出CASS数据：在CASS软件中，选择导出数据或者导出地图的选项，将处理后的全站仪数据导出为CASS数据文件。
根据需要，可以选择不同的数据格式，例如shapefile、CAD文件等。
8. 验证和校验：导出CASS数据后，对数据进行验证和校验，确保数据的完整性和正确性。
可以使用CASS软件内置的工具或者其他地理信息软件进行验证和校验。
9. 使用CASS数据：导出的CASS数据可以用于进一步的地理信息分析、地图制作、工程设计等。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面点的仪器，它可以测量水平角、垂直角和斜距。
CASS（Computer-Aided Survey System）是一种常用的测量数据处理软件，它可以用来处理全站仪测量的数据。
本文将介绍全站仪数据转换为CASS数据的方法，以便更好地进行数据处理和分析。
1. 数据导出首先，将全站仪测量的数据导出到计算机上。
通常，全站仪会提供一个数据传输接口，可以通过USB或蓝牙将数据传输到计算机。
连接全站仪和计算机后，打开数据传输软件，选择要导出的数据文件，并将其保存到计算机上的指定位置。
2. 数据格式转换CASS软件通常支持多种数据格式，如TXT、CSV等。
根据CASS软件的要求，将全站仪导出的数据文件转换为CASS支持的格式。
可以使用文本编辑器或数据转换工具来进行格式转换。
确保转换后的数据文件与CASS软件兼容。
3. 导入CASS软件打开CASS软件，选择导入数据的选项。
在导入数据界面中，选择转换后的数据文件，并点击导入按钮。
CASS软件将读取并加载数据文件。
4. 数据处理一旦数据成功导入CASS软件，可以进行各种数据处理操作。
CASS软件提供了丰富的功能，如数据编辑、坐标转换、测量误差分析等。
根据实际需求，选择相应的功能进行数据处理。
5. 数据分析CASS软件还提供了数据分析功能，可以根据测量数据生成各种统计报告和图表。
通过数据分析，可以更好地理解和利用测量数据，为后续的工程设计和分析提供支持。
6. 数据导出完成数据处理和分析后，可以将结果导出到其他文件格式，如Excel、CAD等。
选择导出选项，设置导出参数，并保存导出文件。
导出的文件可以在其他软件中进行进一步处理和分析。
总结：全站仪数据转换为CASS数据的方法包括数据导出、数据格式转换、导入CASS软件、数据处理、数据分析和数据导出。
通过这些步骤，可以将全站仪测量的数据转换为CASS软件可处理和分析的格式，为工程设计和分析提供准确的数据支持。

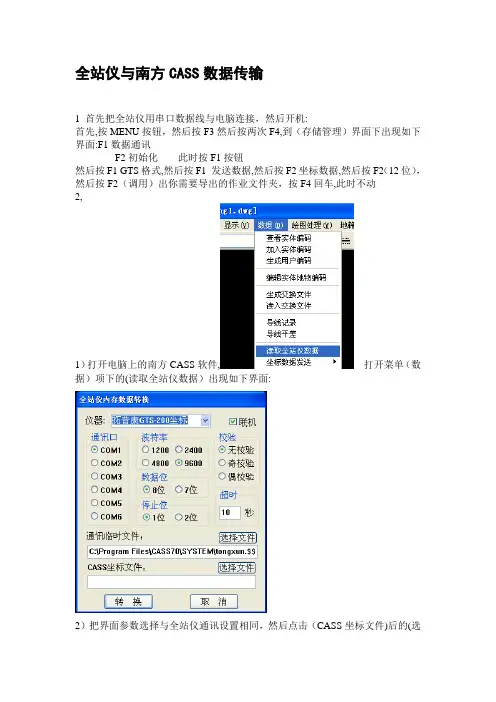

全站仪与南方CASS数据传输
全站仪与南方CASS数据传输
1 首先把全站仪用串口数据线与电脑连接，然后开机:
首先,按MENU按钮，然后按F3然后按两次F4,到（存储管理）界面下出现如下界面:F1数据通讯
F2初始化此时按F1按钮
然后按F1 GTS格式,然后按F1 发送数据,然后按F2坐标数据,然后按F2（12位），然后按F2（调用）出你需要导出的作业文件夹，按F4回车,此时不动
2,
1）打开电脑上的南方CASS软件,打开菜单（数据）项下的(读取全站仪数据）出现如下界面:
2）把界面参数选择与全站仪通讯设置相同，然后点击（CASS坐标文件)后的(选
择文件）按钮,输入导出数据的文件名2008，如图
保存，然后按转换按钮出现如下界面
3）然后先在电脑上按回车键，再在全站仪上按F3 （是）键，之后数据开始导出。
数据全部导出后，软件左下角出现如下,
4）然后在CASS(绘图处理）菜单项下选展野外测点点号
然后输入比例尺按回车，
5)选择刚才导出的2008。
DAT文件. 点击打开,如图。
展点成功。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法一、背景介绍全站仪是一种用于测量地面上各种点的仪器，它能够测量出点的坐标、高程和角度等信息。
CASS（Computer-Aided Surveying and Mapping）是一种计算机辅助的测量和制图软件，可以用于处理地理测量数据。
在实际工程测量中，我们往往需要将全站仪采集到的数据转换为CASS数据进行后续处理和分析。
二、数据格式转换方法1. 数据导出首先，将全站仪采集到的数据导出为常见的数据格式，如CSV（逗号分隔值）格式或者TXT（文本）格式。
导出的数据应包含点的坐标、高程和角度等信息。
2. 数据清洗导出的数据可能存在一些不规范或者错误的部份，需要进行数据清洗。
可以使用数据处理软件，如Excel，对数据进行清洗和格式化。
例如，可以删除重复的数据点、修正错误的坐标和高程值等。
3. 数据转换将清洗后的数据转换为CASS数据格式。
不同的CASS软件可能对数据格式有不同的要求，可以根据实际情况选择合适的数据转换方法。
一种常见的转换方法是将清洗后的数据保存为CASS支持的格式，如DXF（Drawing Exchange Format）或者DWG（AutoCAD Drawing）格式。
4. 数据导入将转换后的CASS数据导入到CASS软件中进行进一步处理和分析。
在导入数据时，需要注意设置合适的坐标系和单位，以确保数据的准确性和一致性。
三、注意事项1. 数据精度全站仪测量的数据精度与仪器的精度和测量条件有关。
在数据转换过程中，应注意保持数据的精度，避免数据的丢失或者误差的积累。
2. 坐标系和单位在数据转换和导入过程中，应注意选择合适的坐标系和单位。
根据实际情况，可以选择地理坐标系、工程坐标系或者本地坐标系，并统一使用相同的单位，如米或者英尺。
3. 数据备份在进行数据转换和导入操作之前，建议先备份原始数据，以防止数据丢失或者错误。
可以将原始数据复制到另一个文件夹或者存储介质中，以便需要时进行恢复。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种高精度测量仪器，常用于测量地表的地形、建筑物的高度、道路的坡度等。
CASS（Computer-Aided Surveying and Mapping System）是一种计算机辅助的测量和制图系统，可以处理和分析测量数据。
本文将介绍如何将全站仪数据转换为CASS数据的方法。
一、数据导出1. 连接全站仪和计算机，并确保两者之间的通信正常。
2. 打开全站仪的数据导出功能。
具体操作方法可能因不同品牌和型号的全站仪而有所差异，一般可以在全站仪的菜单中找到相关选项。
3. 选择要导出的数据类型。
全站仪通常可以导出多种类型的数据，如坐标数据、角度数据、距离数据等。
根据需要选择相应的数据类型。
4. 设置数据导出格式。
CASS系统通常支持多种数据格式，如TXT、CSV等。
根据CASS系统的要求，设置合适的数据导出格式。
5. 导出数据。
点击导出按钮或执行相应的操作，将全站仪中的数据导出到计算机中。
二、数据处理1. 打开CASS系统，并创建一个新的项目。
2. 导入全站仪数据。
在CASS系统中，一般可以通过“导入”或“打开”等选项将数据导入到当前项目中。
3. 校准数据。
由于全站仪和CASS系统的测量原理和坐标系统可能存在差异，需要进行数据校准以确保数据的准确性。
校准方法一般包括坐标转换、坐标系转换等。
4. 预处理数据。
根据实际需求，对数据进行预处理，如去除异常值、平滑数据等。
5. 数据分析和处理。
根据项目要求，对数据进行分析和处理，如计算坐标差、角度差、距离差等。
6. 生成结果。
根据数据分析和处理的结果，生成相应的图表、报告或地图等。
三、数据输出1. 导出数据。
在CASS系统中，一般可以通过“导出”或“保存”等选项将处理后的数据导出。
2. 选择数据输出格式。
根据需要选择合适的数据输出格式，如TXT、CSV、Excel等。
3. 设置数据输出参数。
根据实际需求，设置数据输出的参数，如坐标精度、数据范围等。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法概述：全站仪是一种测量仪器，用于测量地面上的点的坐标和高程。
CASS （Computer-Aided Surveying and Mapping System）是一种用于地理信息系统（GIS）数据处理和管理的软件。
本文将介绍全站仪数据转换为CASS数据的方法，以便更好地利用测量数据进行地理信息系统的分析和应用。
步骤：1. 导入全站仪数据首先，将全站仪测量的数据导入到计算机中。
全站仪通常会生成一系列的数据文件，包括坐标、高程、角度等信息。
将这些文件通过数据线或者存储卡等方式连接到计算机，并使用相应的软件将数据导入到CASS系统中。
2. 数据预处理在将全站仪数据导入CASS系统之前，需要进行一些数据预处理的工作。
首先，检查全站仪数据的完整性和准确性，确保没有缺失或者错误的数据。
其次，对数据进行清理，去除无效或者异常的数据点。
最后，根据需要对数据进行筛选和分类，以便后续的分析和应用。
3. 坐标系转换全站仪通常使用局部坐标系进行测量，而CASS系统则使用全局坐标系进行数据处理和分析。
因此，在将全站仪数据导入CASS系统之前，需要进行坐标系的转换。
可以通过测量控制点的坐标，并使用大地坐标系转换公式将局部坐标系转换为全局坐标系。
在转换过程中，需要考虑地理坐标系的参数，如椭球体参数和投影参数等。
4. 数据格式转换全站仪数据通常以文本文件的形式存储，而CASS系统则需要特定的数据格式进行处理。
因此，在将全站仪数据导入CASS系统之前，需要将数据进行格式转换。
可以使用文本编辑工具或者专门的数据转换工具，将全站仪数据转换为CASS系统所支持的数据格式，如DXF（Drawing Exchange Format）或者SHP（Shapefile）等。
5. 数据导入CASS系统完成数据预处理、坐标系转换和数据格式转换之后，可以将全站仪数据导入到CASS系统中。
打开CASS软件，选择导入数据的功能，并选择转换后的数据文件进行导入。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面点的仪器，可以测量水平角、垂直角和斜距等参数。
CASS（Computer-Aided Surveying and Mapping）是一种地理信息系统软件，用于处理和分析测量数据。
本文将详细介绍如何将全站仪数据转换为CASS数据的方法。
一、准备工作在进行全站仪数据转换前，需要准备以下工作：1. 全站仪测量数据：使用全站仪进行测量，并将测量数据保存到计算机或存储介质中。
2. CASS软件：确保已经安装了最新版本的CASS软件，并且熟悉软件的基本操作。
3. 数据传输工具：根据全站仪和计算机之间的连接方式，准备相应的数据传输工具，如数据线或蓝牙。
二、数据导入1. 打开CASS软件：双击CASS软件的图标，启动软件。
2. 创建新项目：在CASS软件中，点击“文件”菜单，选择“新建项目”，输入项目名称并保存。
3. 导入全站仪数据：在CASS软件中，点击“文件”菜单，选择“导入数据”，然后选择全站仪数据文件所在的路径，点击“确定”进行导入。
三、数据处理1. 数据预处理：导入全站仪数据后，CASS软件会自动进行数据预处理，包括数据校正和数据过滤等操作。
根据需要，可以对数据进行进一步的处理和筛选。
2. 建立控制点：在CASS软件中，点击“编辑”菜单，选择“建立控制点”。
根据全站仪数据中的测量点，选择合适的控制点，并在CASS软件中进行标记。
3. 数据转换：在CASS软件中，点击“工具”菜单，选择“数据转换”。
根据全站仪数据的坐标系和CASS软件所使用的坐标系，进行数据转换。
可以选择不同的转换方法，如坐标旋转、坐标平移等。
4. 数据编辑：在CASS软件中，可以对转换后的数据进行编辑，如修改测量点的坐标、添加属性信息等。
四、数据输出1. 数据导出：在CASS软件中，点击“文件”菜单，选择“导出数据”。
根据需要，选择合适的数据格式和导出路径，点击“确定”进行导出。
拓普康全站仪数据通过南方CASS导出
拓普康全站仪数据
通过南方ＣＡＳＳ传输说明
打开南方cass绘图软件，选择菜单栏”数据”，点击”读取全站仪数据”
出现如下对话框，仪器型号选择拓普康GTS-200测量，选择正确的端口，波特率选择9600，数据位选择8，停止位选择1位，校验选择无校验。
点击上图选择文件按钮，进入下图。
选择数据要存储的位置。
上图设置后之后，点击保存，进入下图。
点击上图转换，进入下图。
设置全站仪，全站仪上首先点击”菜单”然后F3”存储管理”然后”F4翻页”两次，到F1”数据通讯”，然后点击”F1GTS格式”，点击F3”通讯参数”，设置通讯参数，协议选择无，波特率选择9600，字符检验选择8位无校验，停止位选择1，确认该界面，然后选择”发送数据”，选择”测量数据12位”，然后选择需要传出的文件，在电脑上点击确认之后，全站仪上再点击是，如果出现如下界面，说明数据传输成功。
南方测绘全站仪数据导入南方CASS格式转换过程
此方法仅供参考
用USB数据连接线将全站仪和电脑连接，剩余步骤按箭头操作：开机（全站仪）→菜单（全站仪）→存储管理→文件导出（选择你要导出的数据→导出完成后返回菜单（存储管理）→数据传输→存储器模式（与电脑连接）→（电脑操作）我的电脑→打开（全站仪SD卡）磁盘→选择你导出的文件→复制（存放到你想要存的文件夹）→(粘贴后) →重命名（把TXT改成CSV）→保存→运行EXCEL→打开文件→（在点位后面插入一列空表格→（注：根据自己工程数据看X和Y坐标用不用换位置）→完成另存为→（保存类型为逗号分隔csv格式）→保存完成后→重命名（把CSV格式改成DAT）→运行CASS→（剩下的大家都会了吧）我就不说了
1。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种测量仪器，常用于测量地面上的点的坐标和高程。
CASS （Computer-Aided Surveying and Design）是一种用于土地测量和设计的软件，它可以帮助测量员将全站仪测量的数据转换为CAD（Computer-Aided Design）软件中可编辑的格式。
本文将介绍全站仪数据转换CASS数据的方法。
1. 准备工作在进行全站仪数据转换之前，需要确保以下准备工作已完成：- 确保全站仪和计算机之间的连接正常。
可以通过USB或蓝牙等方式连接。
- 确保已安装CASS软件，并且具备相应的许可证。
- 确保全站仪已校准并处于正常工作状态。
2. 导入全站仪数据首先，需要将全站仪测量的数据导入到CASS软件中。
具体步骤如下：- 打开CASS软件，并选择“导入数据”或类似的选项。
- 选择全站仪数据的文件格式，通常为TXT或CSV格式。
- 浏览计算机中的文件夹，找到全站仪数据文件并选择导入。
3. 数据处理和编辑一旦全站仪数据成功导入到CASS软件中，可以对数据进行处理和编辑，以满足特定的需求。
以下是一些常见的数据处理和编辑功能：- 数据过滤：可以根据需要过滤掉一些无效或异常的数据点，以提高数据的准确性。
- 数据校正：如果全站仪在测量过程中存在误差，可以进行数据校正，以提高测量结果的准确性。
- 数据编辑：可以对数据进行编辑，如添加或删除测量点、修改坐标等。
4. 数据导出完成数据处理和编辑后，可以将数据导出为CASS软件支持的格式，以便在其他软件中使用。
以下是一些常见的数据导出格式：- DXF格式：可以将数据导出为DXF格式，以便在CAD软件中进行进一步的设计和编辑。
- CSV格式：可以将数据导出为CSV格式，以便在Excel等电子表格软件中进行进一步的分析和处理。
- TXT格式：可以将数据导出为TXT格式，以便在其他软件中使用。
5. 数据验证和校验在导出数据之前，建议对数据进行验证和校验，以确保数据的准确性和完整性。
拓普康全站仪数据通过南方CASS导出
通过南方ＣＡＳＳ传ቤተ መጻሕፍቲ ባይዱ说明
打开南方cass绘图软件，选择菜单栏”数据”，点击”读取全站仪数据”
出现如下对话框，仪器型号选择拓普康GTS-200测量，选择正确的端口，波特率选择9600，数据位选择8，停止位选择1位，校验选择无校验。
点击上图选择文件按钮，进入下图。选择数据要存储的位置。
上图设置后之后，点击保存，进入下图。
点击上图转换，进入下图。
设置全站仪，全站仪上首先点击”菜单”然后F3”存储管理”然后”F4翻页”两次，到F1”数据通讯”，然后点击”F1GTS格式”，点击F3”通讯参数”，设置通讯参数，协议选择无，波特率选择9600，字符检验选择8位无校验，停止位选择1，确认该界面，然后选择”发送数据”，选择”测量数据12位”，然后选择需要传出的文件，在电脑上点击确认之后，全站仪上再点击是，如果出现如下界面，说明数据传输成功。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上各种点的仪器，它可以测量点的坐标、高程、角度等信息。
CASS（Computer-Aided Surveying and Mapping System）是一种用于处理测量数据的软件系统。
在实际的测量工作中，我们常常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的格式，以便进行后续的数据处理和分析。
下面将介绍一种常用的全站仪数据转换CASS数据的方法。
步骤一：导出全站仪数据首先，我们需要将全站仪采集到的数据导出为标准格式的文件，以便后续的处理。
一般来说，全站仪厂商会提供相应的数据导出工具或软件，我们可以使用这些工具将数据导出为常见的数据格式，比如CSV（逗号分隔值）格式或TXT（文本）格式。
导出的文件中应包含点的坐标、高程和其他相关信息。
步骤二：创建CASS工程在CASS软件中，我们需要先创建一个新的工程，用于导入和处理全站仪数据。
打开CASS软件，选择“新建工程”或类似的选项，按照软件的指引创建一个新的工程。
步骤三：导入全站仪数据在CASS软件中，我们可以通过导入功能将全站仪数据导入到创建的工程中。
在菜单栏或工具栏中找到“导入”或类似的选项，选择全站仪数据文件所在的位置，点击“导入”按钮。
软件会自动识别并导入数据文件。
步骤四：数据预处理导入数据后，我们需要对数据进行预处理，以确保数据的准确性和完整性。
根据实际情况，我们可以进行以下操作：1. 数据清理：检查数据中是否存在错误或异常值，如坐标超出范围、高程异常等，对于异常值可以进行删除或修正。
2. 数据配准：如果全站仪采集到的数据与现有的基准坐标系不一致，我们需要进行数据配准，将数据转换为目标坐标系。
3. 数据筛选：根据需要，我们可以对数据进行筛选，只保留需要的点或区域，以便后续的处理和分析。
步骤五：数据转换完成数据预处理后，我们可以开始进行数据转换，将全站仪数据转换为CASS软件能够识别和处理的格式。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上点的三维坐标的仪器，它可以测量水平角、垂直角和斜距，从而计算出点的坐标。
CASS（Computer-Aided Survey System）是一种用于处理测量数据的软件，它可以将全站仪采集到的数据进行处理和分析。
下面将介绍如何将全站仪数据转换为CASS数据的方法。
1. 准备工作在进行数据转换之前，首先需要确保全站仪和计算机之间已建立好连接，并且已安装好CASS软件。
确保全站仪的电源充足，并且在使用过程中保持稳定。
2. 导出全站仪数据首先，打开全站仪的测量模式，并选择需要测量的点。
使用全站仪进行测量，并将测量结果保存在仪器的内存中。
然后，将全站仪与计算机连接，使用数据线将全站仪与计算机相连。
在全站仪的菜单中选择导出数据选项，并选择导出为CASS格式。
将数据导出到计算机的指定文件夹中。
3. 打开CASS软件在计算机上打开CASS软件，并选择新建项目。
输入项目的名称和相关信息，并创建一个新的项目文件夹。
在CASS软件的界面中，选择导入数据选项，并浏览到之前保存全站仪数据的文件夹中。
选择导入的数据文件，并点击确定。
4. 数据转换CASS软件将自动读取并解析导入的全站仪数据。
在数据转换之前，需要进行一些参数设置，如坐标系、高程基准等。
根据实际情况进行设置，并点击确定。
然后，CASS软件将根据全站仪数据计算出各个点的坐标，并将其显示在软件界面上。
5. 数据处理和分析一旦数据转换完成，您可以对数据进行进一步的处理和分析。
CASS软件提供了一系列的功能，如数据编辑、坐标转换、图形绘制等。
您可以根据需要对数据进行编辑，删除不需要的点或者添加额外的信息。
您还可以将数据转换为其他格式，如CAD格式或者GIS格式，以便在其他软件中使用。
6. 导出CASS数据完成数据处理和分析后，您可以将数据导出为CASS格式或者其他格式。
在CASS软件的菜单中选择导出数据选项，并选择导出为CASS格式。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的各种点的坐标和高程。
CASS （Coordinate Automated Survey System）是一种用于处理和管理测量数据的软件。
在进行测量工作后，我们通常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的格式，以便进行后续的数据分析和处理工作。
下面是一种常用的全站仪数据转换CASS数据的方法，供参考：1. 准备工作在转换数据之前，确保你已经安装了CASS软件，并且具备相应的权限和许可证。
同时，确保你已经将全站仪与计算机连接，并且能够正常读取全站仪的数据。
2. 导入全站仪数据打开CASS软件，在菜单栏中选择“文件”-“导入”-“全站仪数据”。
在弹出的对话框中，选择你要导入的全站仪数据文件，并点击“确定”按钮。
CASS软件将自动解析和导入全站仪数据。
3. 数据格式转换一旦全站仪数据被成功导入CASS软件，你可以进行数据格式的转换。
在菜单栏中选择“编辑”-“数据格式转换”。
在弹出的对话框中，选择你要转换的数据格式，例如将全站仪数据转换为CASS软件能够识别的坐标和高程数据格式。
4. 数据校正和处理转换完成后，你可以对转换后的数据进行校正和处理。
CASS软件提供了一系列的工具和功能，用于对测量数据进行校正、筛选和处理。
你可以根据实际需求，选择相应的功能进行数据处理。
5. 导出CASS数据一旦你完成了数据的校正和处理，你可以将数据导出为CASS软件能够识别的格式。
在菜单栏中选择“文件”-“导出”-“CASS数据”。
在弹出的对话框中，选择你要导出的数据文件路径和格式，并点击“确定”按钮。
CASS软件将自动将数据导出为你选择的格式。
6. 数据保存和备份最后，将导出的CASS数据保存到你的计算机或其他存储设备中，并进行备份。
这样，你就可以随时随地访问和使用这些数据，进行进一步的分析和处理工作。
总结：全站仪数据转换CASS数据的方法包括准备工作、导入全站仪数据、数据格式转换、数据校正和处理、导出CASS数据以及数据保存和备份。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上某一点的水平和垂直坐标。
CASS （Coordinate and Surface System）是一种用于地理信息系统（GIS）的数据格式。
将全站仪数据转换为CASS数据可以方便地在GIS软件中进行进一步的分析和处理。
下面将详细介绍全站仪数据转换为CASS数据的方法。
1. 数据采集首先，使用全站仪对需要测量的地点进行测量。
全站仪可以测量水平角、垂直角和斜距等数据。
在测量过程中，需要注意保持仪器的水平和垂直，以确保测量结果的准确性。
测量完成后，将测量数据保存在全站仪的存储设备中。
2. 数据导出将全站仪中的测量数据导出到计算机中。
全站仪通常提供USB接口或SD卡插槽，可以通过这些接口将数据传输到计算机中。
连接全站仪和计算机，并按照全站仪的说明书中的操作步骤将测量数据导出到计算机中。
3. 数据转换软件为了将全站仪数据转换为CASS数据，需要使用专门的数据转换软件。
这些软件通常由全站仪制造商提供，并且与全站仪的数据格式兼容。
打开数据转换软件，并将导出的全站仪数据导入到软件中。
4. 数据格式选择在数据转换软件中，需要选择将全站仪数据转换为CASS数据的格式。
通常可以选择多种不同的数据格式，如CSV、DXF等。
选择与CASS数据格式兼容的格式，并进行下一步的设置。
5. 数据处理在数据转换软件中，可以进行一些数据处理的操作。
例如，可以对数据进行筛选、过滤或编辑，以满足特定的需求。
根据实际情况进行相应的数据处理操作，并确保数据的准确性和完整性。
6. 数据导出完成数据处理后，将数据导出为CASS数据格式。
在数据转换软件中，选择导出选项，并选择CASS数据格式作为导出格式。
设置导出参数，如文件名、文件路径等，并开始导出数据。
7. 数据导入GIS软件将导出的CASS数据导入到GIS软件中进行进一步的分析和处理。
打开GIS软件，并导入CASS数据文件。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法引言概述：全站仪是一种用于测量和记录地面上各种地理要素的仪器。
CASS（Computer-Aided Surveying and Mapping）是一种常用的地理信息系统软件，用于处理和分析测量数据。
本文将介绍全站仪数据转换为CASS数据的方法，帮助读者更好地进行地理测量和数据处理。
正文内容：1. 全站仪数据导出1.1 选择正确的数据格式：全站仪通常支持多种数据格式，如CSV、TXT等。
根据CASS软件的要求，选择合适的数据格式进行导出。
1.2 导出测量数据：在全站仪上选择需要导出的测量数据，包括测量点的坐标、角度和距离等信息。
将数据导出到指定的文件夹中。
2. CASS软件数据导入2.1 打开CASS软件：在计算机上打开CASS软件，并创建一个新的工程文件。
2.2 导入全站仪数据：在CASS软件中选择数据导入功能，并选择之前导出的全站仪数据文件。
根据数据格式进行设置，确保数据能够正确导入。
2.3 校正数据：根据实际情况，对导入的数据进行校正。
可以校正坐标偏差、角度误差等，以提高数据的准确性。
3. 数据处理和分析3.1 数据编辑：在CASS软件中对导入的数据进行编辑，包括添加、删除和修改测量点等操作。
可以根据需要进行数据筛选和清理，以确保数据的可靠性。
3.2 数据分析：利用CASS软件提供的分析功能，对测量数据进行进一步处理。
可以进行坐标转换、距离计算、角度计算等操作，以获得更多的地理信息。
3.3 结果输出：根据需求，将处理和分析后的数据输出为图表、报告或其他形式，以满足用户的需求。
总结：通过全站仪数据转换为CASS数据的方法，我们可以更好地进行地理测量和数据处理。
首先，我们需要正确导出全站仪数据，并选择合适的数据格式。
然后，在CASS软件中导入数据，并进行必要的校正。
接着，我们可以进行数据处理和分析，包括数据编辑、分析和结果输出。
通过这些步骤，我们可以得到准确、可靠的地理信息，为地理测量和地理信息系统提供支持。
南方CASS数据传输--CASS读取全站仪数据图文教程
【原创】南方C A S S数据传输--C A S S读取全站仪数据图文教程本例教程高清视频下载地址：#优酷播放地址：一、系统环境：1. 操作系统 WIN XP ；2.应用环境：南方CASS7.0 FOR CAD2004 或CAD2006?（CASS7.1破解版下载地址）3.实例全站仪 Nikon DTM352 及其操作模拟器；4.全站仪数据传输软件：北京中翰仪器公司 Zhonghan Data Processor V4.8 数据传输软件；二、常见全站仪数据传输线介绍：??????? 通常黑白屏DOS界面的全站仪传输观测数据的数据线主要使用的是 Hirose接口与RS232接口，连接全站仪端的是6芯的 Hirose接口，而连接电脑PC端的是9芯RS232（也称为串行接口或COM1）接口，如下图所示：?????? 现在很多新式的PC机和笔记本电脑不再配置RS232串行接口，而USB通用串行接口开始流行，为解决全站仪数据传送问题，出现了采用Hirose接口与USB接口的数据传输线，或者采用RS232与USB转接头来解决（如下图）。
三、设置正确的通讯参数????在使用数据线下载/上传数据之前，必须对通讯参数进行配置，通讯参数包括通讯端口、波特率、数据位、停止位和检校位等。
计算机对应端口的通讯参数设置，必须与全站仪上的通讯参数设置一致，全站仪和计算机才能通过数据线正常联机通讯。
???? 当计算机的串行接口COM1和COM2没有被其他应用程序占用时，Hirose接口与RS232接口的数据线默认使用的就是COM1或COM2，而Hirose接口与USB接口的数据线在使用之前，都需要预先安装USB? TO RS232 的数据线驱动程序，才能正常下载/上传数据，而且数据线使用的计算机端口可能就不是COM1或COM2了，而是COM3或以上的端口。
?????? 下面跟大家介绍一下如何查看数据线占用的计算机串行端口号，以及设置通讯参数的方法：?1.?鼠标右键单击【我的电脑】--右键菜单【属性】，打开【系统属性】对话框中的【硬件】选项卡，单击“设备管理器”按钮，打开【设备管理器】对话框，在列表中找到“端口（COM和LPT）”，单击“+”号展开端口树，可以看到除了COM1和COM2以外端口--新出现了端口COM3，该端口就是全站仪数据线占用的串行端口。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法一、背景介绍全站仪是一种测量仪器，用于测量地面上的各种点的坐标和高程。
CASS （Computer-Aided Surveying and Mapping System）是一种计算机辅助的测量和制图系统，用于处理和管理测量数据。
全站仪数据转换CASS数据的方法是将全站仪采集的数据转换为CASS系统可识别的格式，以便进行后续的数据处理和分析。
二、数据转换方法1. 数据导出首先，将全站仪中采集的数据导出到计算机中。
通常，全站仪会提供一个数据导出功能，可以将数据保存为文本文件或者特定格式的文件。
2. 数据格式转换将导出的数据进行格式转换，使其符合CASS系统的要求。
可以使用数据处理软件或者编程语言来完成这一步骤。
以下是一种常见的数据格式转换方法：a. 读取全站仪数据文件：使用文件读取函数或者库来读取全站仪导出的数据文件。
b. 解析数据：根据全站仪数据文件的格式，解析数据文件中的各个字段，如点号、坐标、高程等。
c. 转换坐标系：根据CASS系统使用的坐标系，将全站仪数据中的坐标转换为相应的坐标系。
可以使用坐标转换算法或者转换参数来完成坐标系的转换。
d. 格式调整：根据CASS系统的要求，调整数据的格式，如字段顺序、分隔符等。
e. 数据保存：将转换后的数据保存为CASS系统可识别的格式，如文本文件或者特定格式的文件。
3. 导入CASS系统将转换后的数据导入CASS系统进行进一步的处理和分析。
通常，CASS系统会提供数据导入功能，可以将数据文件导入到系统中。
4. 数据验证在导入CASS系统之后，进行数据验证以确保数据的准确性和完整性。
可以使用CASS系统提供的数据验证功能，检查数据是否符合要求，并进行必要的修正。
三、数据转换的注意事项1. 数据格式兼容性：在进行数据转换之前，要确保全站仪和CASS系统的数据格式是兼容的。
如果不兼容，需要进行数据格式的转换或者调整。
2. 坐标转换准确性：在进行坐标转换时，要确保转换的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪与南方CASS数据传输
1 首先把全站仪用串口数据线与电脑连接，然后开机：
首先，按MENU按钮，然后按F3然后按两次F4,到（存储管理）界面下出现如下界面：F1数据通讯
F2初始化此时按F1按钮
然后按F1 GTS格式,然后按F1 发送数据，然后按F2坐标数据，然后按F2(12位)，然后按F2(调用)出你需要导出的作业文件夹，按F4回车，此时不动
2，
1）打开电脑上的南方CASS软件，打开菜单（数据）项下的（读取全站仪数据）出现如下界面：
2）把界面参数选择与全站仪通讯设置相同，然后点击（CASS坐标文件）后的
（选择文件）按钮，输入导出数据的文件名2008，如图
保存，然后按转换按钮出现如下界面
3）然后先在电脑上按回车键，再在全站仪上按F3 (是)键, 之后数据开始导出。
数据全部导出后，软件左下角出现如下，
4）然后在CASS（绘图处理）菜单项下选展野外测点点号
然后输入比例尺按回车，
5）选择刚才导出的2008.DAT文件。
点击打开，如图。
展点成功。
