室外照明漏电保护

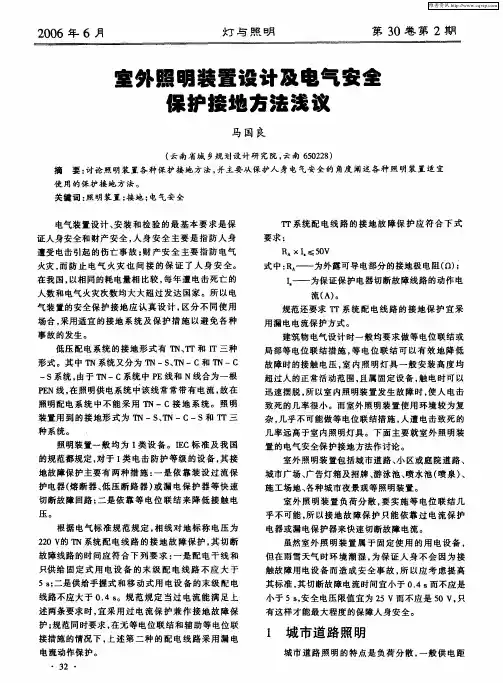

室外照明装置设计及电气安全保护接地方法浅议
・
１ 城 市 道路 照 明
城市 道 路 照 明 的特 点 是 负荷 分 散 ， 般 供 电距 一
３ ・ ２
Ｒ＾ × Ｉ ≤ ５ Ｖ ． ０
遭 受 电击 引起 的伤亡 事 故 ； 产 安 全 主 要 指 防 电气 财
火灾 ， 防 止 电气 火 灾 也 间 接 的 保 证 了 人 身 安 全 。 而 在我国， 以相 同 的耗 电量 相 比较 ， 年遭 电击 死亡 的 每 人数 和 电气 火灾次 数 均大 大超 过 发达 国 家 。所 以 电 气 装 置的安 全保 护 接 地 应 认 真 设 计 ， 区分 不 同使 用
室 外 照 明装 置 负 荷 分 散 ， 实施 等 电位 联 结 几 要 乎 不可 能 ， 以接 地 故 障保 护 只能 依 靠 过 电流 保 护 所
电器或 漏 电保 护 器来快 速切 断故 障 电流 。
切 断故 障 回路 ； 二是 依 靠 等 电 位 联 结 来 降 低 接 触 电
压。
场合 ， 采用 适宜 的接地 系 统 及保 护 措 施 以避 免 各 种
事故 的 发生 。 低压 配 电系 统 的接 地 形 式 有 ＇ 、 ｒ和 Ｉ 三 种 Ｉ Ｔ Ｎ １ ｒ 形式 。其 中 ＇ Ｉ Ｎ系统 又分 为 ＇ Ｉ Ｎ—Ｓ ＇ 、 Ｎ—Ｃ和 ＇ Ｉ Ｉ Ｎ—Ｃ
—
局部 等 电位联 结 措 施 ， 电位 联 结 可 以 有 效 地 降低 等 故 障时 的接 触 电压 ， 内 照 明灯 具 一 般 安 装 高 度 均 室 超 过人 的正 常活 动范 围 ， 属 固定设 备 ， 电时可 以 且 触 迅 速摆 脱 ， 以室 内照 明装 置发 生 故 障时 ， 人 电击 所 使

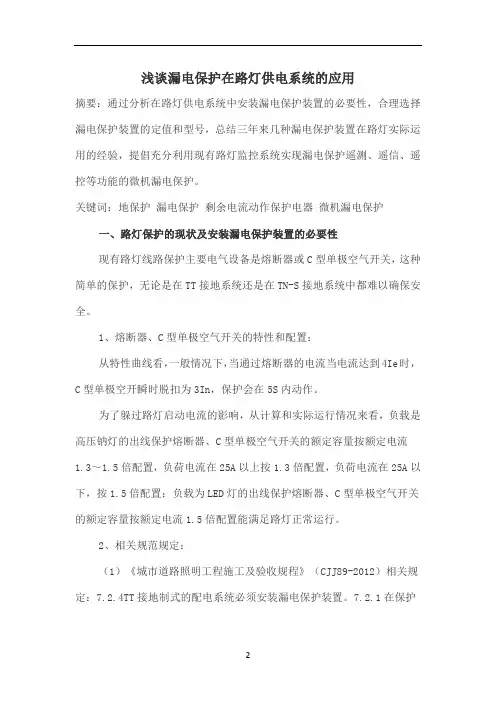

浅谈漏电保护在路灯供电系统的应用
浅谈漏电保护在路灯供电系统的应用摘要：通过分析在路灯供电系统中安装漏电保护装置的必要性，合理选择漏电保护装置的定值和型号，总结三年来几种漏电保护装置在路灯实际运用的经验，提倡充分利用现有路灯监控系统实现漏电保护遥测、遥信、遥控等功能的微机漏电保护。
关键词：地保护漏电保护剩余电流动作保护电器微机漏电保护一、路灯保护的现状及安装漏电保护装置的必要性现有路灯线路保护主要电气设备是熔断器或C型单极空气开关，这种简单的保护，无论是在TT接地系统还是在TN-S接地系统中都难以确保安全。
1、熔断器、C型单极空气开关的特性和配置：从特性曲线看，一般情况下，当通过熔断器的电流当电流达到4Ie时，C型单极空开瞬时脱扣为3In，保护会在5S内动作。
为了躲过路灯启动电流的影响，从计算和实际运行情况来看，负载是高压钠灯的出线保护熔断器、C型单极空气开关的额定容量按额定电流1.3～1.5倍配置，负荷电流在25A以上按1.3倍配置，负荷电流在25A以下，按1.5倍配置；负载为LED灯的出线保护熔断器、C型单极空气开关的额定容量按额定电流1.5倍配置能满足路灯正常运行。
2、相关规范规定：（1）《城市道路照明工程施工及验收规程》（CJJ89-2012）相关规定：7.2.4TT接地制式的配电系统必须安装漏电保护装置。
7.2.1在保护接零系统中，当采用熔断器作保护装置时，单相短路电流不应小于熔断器熔体额定电流的4倍。
当采用自动开关作保护装置时，单相短路电流不应小于自动开关瞬时或延时动作电流1.5倍。
（2）《低压配电设计规范》GB50054-2011相关规定：5.2.9TN系统中配电线路的间接接触防护电器切断故障回路的时间，应符合下列规定：配电线路或仅供给固定式电气设备用电的末端线路，不宜大于5s。
5.2.13TN系统中，配电线路采用过电流保护电器兼作间接接触防护电器时，其动作特性应符合本规范第5.2.8条的规定；当不符合规定时，应采用剩余电流动作保护电器。
照明设施漏电的原因及检查防范分析
3 照明设施漏电防范措施 在实际运行的过程中，应科学使用检查技术方式实施检查工作，提升漏电判断工作效果，保证在工作中科学
90 | CHINA HOUSING FACILITIES
Copyright©博看网 . All Rights Reserved.
对接地线和连接处进行检查巡视，发现问题及时整改。建立汛期防汛预案，采取“定人员、定区域、定街道” 等措施，集中检查灯杆、电缆井等设施是否漏电，确保城市照明设施的安全运行。
3.6 做好宣传工作。 管 理 部 门 应 经 常 开 展 照 明 安 全 宣 传 工 作 ，提 醒 市 民 不 用 触 碰 、依 靠 灯 杆 ，并 在 控 制 设 备 上 喷 涂 或 张 贴 防 触 电 、
2.1.2 照明设施的接地完善：要求路灯专变、配电室、控制箱以及路灯灯杆灯都要做接地网（接地极），接 地电阻要达标。
2.1.3 照明线路电缆接头（接线盒）按规范施工，减少泄漏电流降低接触电阻，保证线路在正常负荷电流下 运行。电缆走向整齐准确，接线盒与配电柜内电缆标志清晰、齐全。
2.1.4 控制系统采用智能遥测遥控系统，智能化管理控制照明设施，通过管理平台控制开关灯、监测道路照 明的实时情况、检测照明线路运行电流、监测线路漏电情况等，并发送到外线值班人员手机，比较精确的掌握 运行状态尽量避免施工发生。
3.3 提高施工质量，改进路灯接线方式。 严格按照施工规范和设计标准施工，路灯配电系统变压器中性点（N）的接地电阻不应大于 4Ω，在配电线
路的分支、末端及中间适当位置做重复接地并形成联网，其重复接地电阻不应大于 10Ω，系统接地电阻不应大 于 4Ω。按国家标准（图集）规范电缆敷设施工，并在每基灯杆边设置一个电缆手孔检查井灯引线穿至检查井中 与电源电缆 T 接，整个制作过程应保持清洁和干燥，管内电线不得有接头，且做好防潮措施，采用防水胶布加 绝缘胶布或者热缩的施工工艺。加强日常巡检工作，发现电缆绝缘层老化现象及时更换维护。
漏电保护动作性能参数
漏电保护动作性能参数1.动作性能参数的选择:(1)防止人身触电事故。
用于直接接触电击防护的漏电保护装置应选用额定动作电流为30mA及其以下的高灵敏度、快速型漏电保护装置。
在浴室、游泳池、隧道等场所,漏电保护装置的额定动作电流不宜超过10mA。
在触电后,可能导致二次事故的场合,应选用额定动作电流为 6mA的快速型漏电保护装置。
漏电保护装置用于间接接触电击防护时,着眼点在于通过自动切断电源,消除电气设备发生绝缘损坏时因其外露可导电部分持续带有危险电压而产生触电的危险。
例如，对于固定式的电机设备、室外架空线路等,应选用额定动作电流为30mA及其以上的漏电保护装置。
(2)防止火灾。
对木质灰浆结构的一般住宅和规模小的建筑物,考虑其供电量小、泄漏电流小的特点,并兼顾到电击防护,可选用额定动作电流为30mA及其以下的漏电保护装置。
对除住宅以外的中等规模的建筑物，分支回路可选用额定动作电流为30mA及其以下的漏电保护装置:主干线可选用额定动作电流为 200mA 以下的漏电保护装置。
对钢筋混凝土类建筑,内装材料为木质时,可选用200mA以下的漏电保护装置:内装材料为不燃物时，应区别情况，可选用 200mA到数安的漏电保护装置。
(3)防止电气设备烧股。
由于作为额定动作电流选择的上限，选择新安的电流一般不会造成电气设备的烧毁,因此,防止电气设备烧毁所考虑的主要是与防止触电事故的配合和满足电网供电可靠性问题。
通常选用100mA到数安的漏电保护装置。
2.其他性能的选择。
对于连接户外架空线路的电气设备,应选用冲击电压不动作型漏电保护装置。
对于不允许停转的电动机,应选用漏电报警方式,而不是漏电切断方式的漏电保护装置。
对于照明线路,宜根据泄漏电流的大小和分布,采用分级保护的方式。
支线上用高灵敏度的漏电保护装置,干线上选用中灵敏度的漏电保护装置。
漏电保护装置的极线数应根据被保护电气设备的供电方式选择,单相220V电源供电的电气设备应选用二极或单极二线式漏电保护装置:三相三线 380V 电源供电的电气设备应选用三极式漏电保护装置:三相四线 220/380V 电源供电的电气设备应选用四极或三极四线式漏电保护装置。

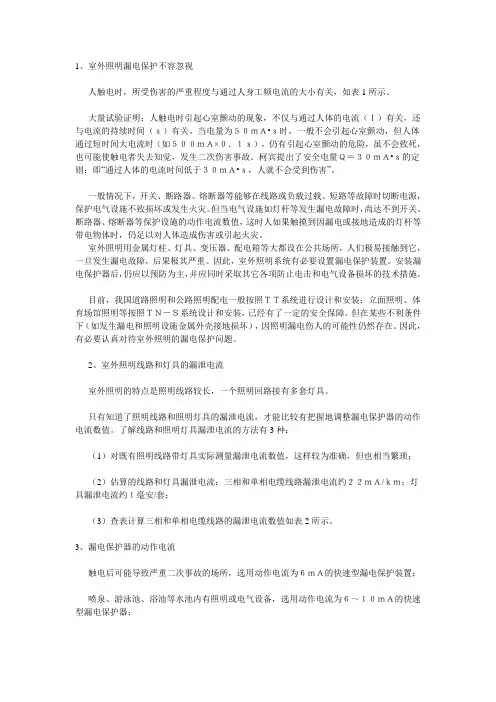

室外照明漏电保护
1、室外照明漏电保护不容忽视人触电时，所受伤害的严重程度与通过人身工频电流的大小有关，如表1所示。
大量试验证明：人触电时引起心室颤动的现象，不仅与通过人体的电流（Ｉ）有关，还与电流的持续时间（ｓ）有关。
当电量为５０ｍＡ•ｓ时，一般不会引起心室颤动，但人体通过短时间大电流时（如５００ｍＡ×０．１ｓ），仍有引起心室颤动的危险，虽不会致死，也可能使触电者失去知觉，发生二次伤害事故。
柯宾提出了安全电量Ｑ＝３０ｍＡ•ｓ的定则：即“通过人体的电流时间低于３０ｍＡ•ｓ，人就不会受到伤害”。
一般情况下，开关、断路器、熔断器等能够在线路或负载过载、短路等故障时切断电源，保护电气设施不致损坏或发生火灾。
但当电气设施如灯杆等发生漏电故障时，尚达不到开关、断路器、熔断器等保护设施的动作电流数值，这时人如果触摸到因漏电或接地造成的灯杆等带电物体时，仍足以对人体造成伤害或引起火灾。
室外照明用金属灯柱、灯具、变压器、配电箱等大都设在公共场所，人们极易接触到它，一旦发生漏电故障，后果极其严重。
因此，室外照明系统有必要设置漏电保护装置。
安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏的技术措施。
目前，我国道路照明和公路照明配电一般按照ＴＴ系统进行设计和安装；立面照明、体育场馆照明等按照ＴＮ－Ｓ系统设计和安装，已经有了一定的安全保障。
但在某些不利条件下（如发生漏电和照明设施金属外壳接地损坏），因照明漏电伤人的可能性仍然存在。
因此，有必要认真对待室外照明的漏电保护问题。
2、室外照明线路和灯具的漏泄电流室外照明的特点是照明线路较长，一个照明回路接有多套灯具。
只有知道了照明线路和照明灯具的漏泄电流，才能比较有把握地调整漏电保护器的动作电流数值。
了解线路和照明灯具漏泄电流的方法有3种：（1）对既有照明线路带灯具实际测量漏泄电流数值，这样较为准确，但也相当繁琐；（2）估算的线路和灯具漏泄电流：三相和单相电缆线路漏泄电流约２２ｍＡ/ｋｍ；灯具漏泄电流约１毫安/套；（3）查表计算三相和单相电缆线路的漏泄电流数值如表2所示。
GB13955漏电保护器安装和运行
漏电保护器安装和运行GB 13955-92低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
GB13955-92_漏电保护器安装和运行
GB13955-92漏电保护器安装和运行低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1 主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1 引用标准GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB6829 漏电电流动作保护器GB4776 电气安全名词术语GB9706.1 医用电气设备第一部分：通用安全要求JB1284 低压断路器3 术语3.1 直接接触direct contact人体、家畜与带电导体的接触。
3.2 间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating type residual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4 总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5 分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
GB13955-92_漏电保护器安装和运行
GB13955-92漏电保护器安装和运行低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电1GB3787GB6829GB4776JB128433.13.23.3冲击电压不动作型漏电保护器inpulsevoltagenon-operatingtyperesidualCurrentoperatedprotectivedevices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护mainprotection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selectivesectionprotection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
3.6组合式漏电保护器assembletyperesidualcurrentoperatedprotectivedevices用检测互感器、漏电继电器、断路器或声光报警装置等独立元件分别安装，通过电气连接组合成的漏电保护器。
4漏电保护器的应用4.1对直接接触的防护4.1.1漏电保护器只作为直接接触防护中基本保护措施的附加保护。
4.1.2用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。
动作电流不超过30mA。
施工现场室外室内照明安全技术要求
施工现场室外(室内)照明安全技术要求1、室外照明(1)在坑洞内作业、夜间施工或自然采光差的场所，设有一般照明、局部照明或混合照明。
(2)施工场地用LED塔吊灯解决照明，LED塔吊灯需配合搭专用架子。
LED塔吊灯具有功率低、使用寿命长、灯具表面温度低、发光效率高等特点。
一般场所选用额定电压380V的照明器；临时用电照明灯具应采用节能灯、100W以下灯泡。
严禁采用碘鸨灯、金属卤化灯、太阳灯、钠灯等大功率、高热量灯具。
照明线路悬挂不得低于 1.8米现场临时用电电气设备插头、插座应完好、无破损。
电器设备金属外壳必须做好可靠保护接地θLED塔吊灯基坑或地下室施工阶段，在基坑四周每隔20米左右设置一个LED灯，并制作固定式灯架安装至3米以上；照明不足区域再根据现场施工情况增设LED灯。
固定式灯塔（3）楼梯间、地下室的照明以及行灯的电源电压不大于36V,楼梯间照明采用LED防水低压灯带进行照明（或者采用人体感应灯）；若采用普通节能灯照明，则灯体与手柄坚固、绝缘良好并耐热耐潮湿；灯头与灯体结合牢固，灯头无开关; 灯泡外部有金属保护网；金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。
LED低压灯带照明（4）露天灯具应采用防水式灯头；露天插头、电箱均须采用防水插头、电箱。
（5）普通灯具与易燃物距离不小于300mm；若使用聚光灯等高热灯具，则灯具与易燃物距离不小于500mm,且不直接照射易燃物，达不到规定安全距离时，采取隔热措施。
（6）灯具线与干线接头间错开150mm以上并严密包扎，保证良好的绝缘。
（7）照明回路需安装漏电保护器。
2、室内照明（1）办公区房间内采用绝缘铜线，采用瓷瓶、瓷夹或穿PVC管敷设。
（2）金属外壳的灯具外壳作保护接零，所用配件均使用镀锌件。
（3）室内灯具不低于2.4m,室外灯具距地而不小于3m。
（4）螺口灯头及接线符合要求，相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端；灯头的绝缘外壳没有损伤和漏电。
室外照明漏电保护
室外照明漏电保护室外照明漏电保护1、室外照明漏电保护不容忽视人触电时，所受伤害的严重程度与通过人身工频电流的大小有关，如表1所示。
大量试验证明：人触电时引起心室颤动的现象，不仅与通过人体的电流（Ｉ）有关，还与电流的持续时间（ｓ）有关。
当电量为５０ｍＡ·ｓ时，一般不会引起心室颤动，但人体通过短时间大电流时（如５００ｍＡ×０．１ｓ），仍有引起心室颤动的危险，虽不会致死，也可能使触电者失去知觉，发生二次伤害事故。
柯宾提出了安全电量Ｑ＝３０ｍＡ·ｓ的定则：即“通过人体的电流时间低于３０ｍＡ·ｓ，人就不会受到伤害”。
一般情况下，开关、断路器、熔断器等能够在线路或负载过载、短路等故障时切断电源，保护电气设施不致损坏或发生火灾。
但当电气设施如灯杆等发生漏电故障时，尚达不到开关、断路器、熔断器等保护设施的动作电流数值，这时人如果触摸到因漏电或接地造成的灯杆等带电物体时，仍足以对人体造成伤害或引起火灾。
?室外照明用金属灯柱、灯具、变压器、配电箱等大都设在公共场所，人们极易接触到它，一旦发生漏电故障，后果极其严重。
因此，室外照明系统有必要设置漏电保护装置。
安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏的技术措施。
目前，我国道路照明和公路照明配电一般按照ＴＴ系统进行设计和安装；立面照明、体育场馆照明等按照ＴＮ－Ｓ系统设计和安装，已经有了一定的安全保障。
但在某些不利条件下（如发生漏电和照明设施金属外壳接地损坏），因照明漏电伤人的可能性仍然存在。
因此，有必要认真对待室外照明的漏电保护问题。
2、室外照明线路和灯具的漏泄电流室外照明的特点是照明线路较长，一个照明回路接有多套灯具。
只有知道了照明线路和照明灯具的漏泄电流，才能比较有把握地调整漏电保护器的动作电流数值。
了解线路和照明灯具漏泄电流的方法有3种：（1）对既有照明线路带灯具实际测量漏泄电流数值，这样较为准确，但也相当繁琐；（2）估算的线路和灯具漏泄电流：三相和单相电缆线路漏泄电流约２２ｍＡ/ｋｍ；灯具漏泄电流约１毫安/套；（3）查表计算三相和单相电缆线路的漏泄电流数值如表2所示。
室外景观照明电气系统设计常见问题探讨
室外景观照明电气系统设计常见问题探讨摘要:系统设计时应包含防雷电流侵入措施,漏电保护开关的合理使用,配电系统的接地形式的合理选择，及避免出现三相开关保护单相分支回路的现象。
关键词：室外景观电气系统照明设计在室外景观照明设计中，设计师们常采用小功率LED灯具，小功率金卤泛光灯、聚光灯及大功率泛光灯具等。
受条件限制，灯具、线路常露天安装，且不可避免地人能接触到这些电气设备，而用电环境又差，就要求设计师从严进行电气系统设计，加强系统的安全性，可靠性。
但在设计过程中往往会出现下列易遗漏的问题：（1）无防雷电波侵入措施。
（2）使用三相开关保护单相三个分个回路。
（3）室外景观照明配电系统接地形式的选择。
（4）线路无漏电保护措施或漏电保护开关选择不当。
针对以上问题，我们应在电气设计中有针对性去解决。
（1）由于在室内外景观照明设计中，线路及灯具多数安装在室外，线路易受雷电波侵入我们在系统中的末级配电箱内应设置防浪涌保护器，并应在浪涌保护器前端加设后备保护开关，详见各种防浪涌保护器样本，不再述及。
（2）《民用建筑电气设计规范》JGJ/T16-2008、第10.7.7条中规定，应避免采用三相低压断路器对三个单相分支回路进行控制和保护。
而在室外景观设计中往往会出现这种情况，特别是在大功率泛光灯供电系统中，这样各相回路中单相用电设备的负荷极易分配不均，各相电流大小不一，易引起三相开关的动作及使用寿命，三相负荷分配均匀，采用三相开关，回路故障时，停电范围扩大引起三相开关跳闸停电范围扩大。
（3）《民用建筑电气设计规范》JGJ/T16-2008中第10.9.3.3条规定：安装于室外的景观照明中距建筑外墙20m以内的设施，应与室内系统的接地形式一致，距建筑物外墙大于20m宜采用TT接地形式。
结合《城市道路照明设计标准》第6.1.9条，室外景观照明配电系统接地形式应为TN系统或TT系统的选择。
（4）《民用建筑电气设计规范》JGJ/T16-2008中第10.9.3.4条规定：室外分支线路应装设剩余电流动作保护器。
室外道路照明配电系统的接地型式及保护技术
室外道路照明配电系统的接地型式及保护技术摘要：本文主要通过设计实例对室外道路相关的照明设备方面的接地型式及保护技术进行简单的分析阐述，并且经过简单的分析比较，笔者提出了针对室外道路相关的照明设备配电系统通过tt接地型式以及剩余电流动作保护设备协同设计的配电方案。
关键词：接地型式室外道路配电系统 tt系统一、电压配电系统相关的接地型式按照国际电工委员会（注：iec，international engineering consortium）以及我国目前通用的相关标准而言，对于低压配电系统而言，最为常见的接地型式以及相关的具体规格如下表1所示：tn系统（tn system）根据tn系统导线实际接线方式的差异，可以将其区分为tn-s系统、tn-c系统、tn-c-s系统电源端变压器低压侧中性点直接接地，用电端用电设备的外露可导电部分通过一条导线连接至电源中性点。
二、对针对室外的道路照明设备配电系统相关的接地型式进行选择对于电气装置发生的一系列接地故障相关的安全保护措施而言，其与配电系统本身的节点型式的选择有着直接的关系。
所以，对室外道路相关的照明设备方面的接地故障进行保护就必须对配电系统本身的接地型式进行正确的选择。
在建筑物的内部，对于低压配电系统而言，其接地型式一般情况下选择的是tn-s系统进行接地，再在其中辅佐以一定的等电位相互联结的形式，便可以对电击作用起到很好的保护作用。
而对于室外道路相关的照明设备而言，因为其工作环境特殊，负荷比较分散，敷设线路相对比较长，常年处于户外，受到自然破坏、雷雨天气等带来的影响，容易对照面设备及线路造成损坏，产生漏电的危险较大，如果进行普通的tn-s系统接地电阻不能满足系统的要求，所以在这里使用tn-s系统基本上不可能，正是因为这些原因，对于每一位电气工作人员来讲，室外照明设备的防雷接地、漏电保护的型式及技术的创新便成为了目前实际工作过程中一项必须解决的问题。
针对采用电击防范措施的用电设施而言，对其最为主要的接地故障保护便是采取下面的两种措施：（1）通过装置过流保护器或者是剩余电流动作方面的保护设施等，对产生故障的回路及时有效的切断；（2）通过等电位联结的方式将接触电压降到最低。
室外照明漏电保护
室外照明漏电保护室外照明漏电保护1、室外照明漏电保护不容忽视人触电时，所受伤害的严重程度与通过人身工频电流的大小有关，如表1所示。
大量试验证明：人触电时引起心室颤动的现象，不仅与通过人体的电流（Ｉ）有关，还与电流的持续时间（ｓ）有关。
当电量为５０ｍＡ·ｓ时，一般不会引起心室颤动，但人体通过短时间大电流时（如５００ｍＡ×０．１ｓ），仍有引起心室颤动的危险，虽不会致死，也可能使触电者失去知觉，发生二次伤害事故。
柯宾提出了安全电量Ｑ＝３０ｍＡ·ｓ的定则：即“通过人体的电流时间低于３０ｍＡ·ｓ，人就不会受到伤害”。
一般情况下，开关、断路器、熔断器等能够在线路或负载过载、短路等故障时切断电源，保护电气设施不致损坏或发生火灾。
但当电气设施如灯杆等发生漏电故障时，尚达不到开关、断路器、熔断器等保护设施的动作电流数值，这时人如果触摸到因漏电或接地造成的灯杆等带电物体时，仍足以对人体造成伤害或引起火灾。
室外照明用金属灯柱、灯具、变压器、配电箱等大都设在公共场所，人们极易接触到它，一旦发生漏电故障，后果极其严重。
因此，室外照明系统有必要设置漏电保护装置。
安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏的技术措施。
目前，我国道路照明和公路照明配电一般按照ＴＴ系统进行设计和安装；立面照明、体育场馆照明等按照ＴＮ－Ｓ系统设计和安装，已经有了一定的安全保障。
但在某些不利条件下（如发生漏电和照明设施金属外壳接地损坏），因照明漏电伤人的可能性仍然存在。
因此，有必要认真对待室外照明的漏电保护问题。
2、室外照明线路和灯具的漏泄电流室外照明的特点是照明线路较长，一个照明回路接有多套灯具。
只有知道了照明线路和照明灯具的漏泄电流，才能比较有把握地调整漏电保护器的动作电流数值。
了解线路和照明灯具漏泄电流的方法有3种：（1）对既有照明线路带灯具实际测量漏泄电流数值，这样较为准确，但也相当繁琐；（2）估算的线路和灯具漏泄电流：三相和单相电缆线路漏泄电流约２２ｍＡ/ｋｍ；灯具漏泄电流约１毫安/套；（3）查表计算三相和单相电缆线路的漏泄电流数值如表2所示。
简述道路照明存在问题分析及线路保护的解决方案
简述道路照明存在问题分析及线路保护的解决方案摘要：随着城市化进程的加快与人们生活质量的提升，道路照明是市政工程中重要的项目之一。
由于道路照明设施处于露天环境中，因此较容易受到外界环境的破坏，从而影响其使用功能。
随着时间的变化，道路照明设施设备存在较多不安全因素。
为保证道路行车的正常运行，相关人员应当对道路照明设施采取相应的保护措施，从各方面提高道路照明的安全性、耐久性。
目前，我国的道路照明存在线路接触不良、灯具受损未及时更换等多种问题，因此必须采取相应的方法，提高照明设施的维护水平，保障道路照明系统的正常使用功能。
关键词：道路照明问题；分析线路；保护解决方案1道路照明存在问题1.1道路照明系统布置不合理道路照明工程的景观效果对于现代市政工程而言十分关键，所以布置照明装置的时候，很容易只关注美观性而没有对其照明方面引起重视。
很多路灯都过分强调艺术性，有的光照不均匀，影响了司机的正常驾驶。
除此之外，大部分路灯的功率都比较大，这不但造成了资源方面的浪费，同时还扩大了光污染的范围，因此在设置道路照明灯的时候，需要参考附近的环境以及人们的使用需求，同时实施设计的时候需要遵从国家的有关标准，保障用电的安全，最大限度地防止对夜间开车司机产生影响。
1.2设置的剩余电流保护装置不当道路照明的配电回路系统基本都在室外，因此一旦发生漏电情况，极其容易对人们的生命财产安全造成严重的威胁，这也要求了道路照明配电回路系统应当选择正确的漏电保护装置进行保护。
但是，由于部分施工单位在进行道路照明工程时没有重视剩余电流的保护，即使有的设置了保护装置也因为选用的漏电整定电流方式不准确，造成了许多意外事故发生，严重威胁人们的生命财产安全。
1.3配电负荷的影响道路照明系统安装人员在选用断电器的时候，通常情况下都没有重视设备末端漏电的校验和负荷调试操作，有的用的是普通的断电器来作为道路照明的开关，这对于道路照明方面来说很不安全。
所以在设计道路照明时，应该了解配电箱的功率和回路的分布状况，从而实现更好的配电效果，与此同时，还应该保障配电回路和电缆线路，满足国家要求，使得照明线路可以正常地被使用。
施工现场照明装置规定
施工现场照明装置规定
（1）明灯具的金属外壳必须作保护零线。
单相回路的照明开关箱（板）内必须装设漏电保护器。
（2）室外灯具距地面不得低于3m,室内灯具不得低于2.4m.
（3）路灯的每个灯具应单独装设熔断器保护。
灯头线应做防水弯。
（4）荧火灯管应用管座固定或用吊链。
悬挂镇流器不得安装在易燃的结构物上。
（5）钠、络、铟等金属卤化物灯具的安装高度在5m以上，灯线应在接线柱上固定，不得靠近灯具表面。
（6）投光灯的底座应安装牢固，按需要的光轴方向将轴拧紧固定。
（7）螺口灯头及接线应符合下列要求：
线接在与中心触头相连的一端，零线接在与螺纹口相连的一端；
灯头的绝缘外壳不得有损伤和漏电。
（8）灯具内的接线必须牢固，灯具外的接线必须做可靠的绝缘包扎。
（9）暂设工程的照明灯具宜采用拉线开关，开关安装位置符合下列要求：
线开关距地面高度位3m,与出、入口的水平距离为0.15－0.2m,拉线的出口应向下；其他开关距地面高度为1.3m,与出、入口的水平距离为0.15－0.2m；严禁将插座与搬把开关靠近装设，严禁在床上装设开关。
（10）电器、灯具的相线必须戏开关控制，不得将相线直接引入灯具。
室外照明工程电气设计
浅谈室外照明工程电气设计摘要：室外照明工程设计主要是住宅小区道路及附属景点、城市广场、风景区等场地照明设计。
iec将户外照明装置列为电击危险大的特殊装置，这是因为户外照明装置需要承受种种恶劣环境条件的影响。
室外照明一般采用tt系统，在电源点与路灯间设专用保护线pe；室外照明线路对过负荷保护不做要求，侧重于短路和接地故障保护。
室外照明是一个系统工程，体现照明技术和文化艺术的完善结合。
关键词：室外照明系统工程保护措施中图分类号：tu 文献标识码：a 文章编号：1007-0745（2013）05-0325-01室外照明场所，包括道路、停车场、公园、公共场所、水景、名胜古迹的照明和泛光照明等；也包括与其他设施组合成一体的照明，如电话亭、公共汽车避雨亭、广告牌、城市地图牌、路标牌等的照明。
室外照明不仅能够反映经济发展程度，还能促进旅游，提升城市形象，因此发展较快。
但在发展过程中，人们往往过于重视照明效果，而忽略电气安全，导致其问题越来越突出，电气故障甚至人身电击事故时有发生，笔者就此谈谈自己的看法，希望能起到抛砖引玉的作用。
一、设计特点（一）体现文明水平，增添城市吉庆祥和气氛设计要从周围环境景致出发，体现场区风貌，体现城市形象。
通常室外照明可分为基本照明和景观照明。
（二）基本照明一般是灯具在道路两侧对称分布、交错分布或道路单侧均匀分布，有诱导性的排列。
采用道路灯时，灯高不小于4.5m，灯与灯间的排列距离在25-30m。
采用庭院灯时，灯高不宜超过3.5m，灯与灯间的排列距离在15-25m。
路灯照明光源通常采用高压钠灯，高压汞灯，白炽灯等。
（三）景观照明按实景配置，有选择的照明，灯光的设置应能表现建筑物或构筑物的特征.一般采用在建筑物自身或相邻建筑物上设置灯具，或将两者结合，也可将灯具置于地面绿化带，景观照明通常采用泛光灯。
（四）室外照明宜置于照明中心或有人员看管的场所（如值班室）采用自动控制。
照明灯具控制，应考虑可分区灵活控制，灯具沿道路顺序排列，平时在夜晚24时前，应可以全部亮，24时至清晨，可间隔关掉部分灯光，留下部分灯具亮。
照明供电安全规定
照明供电安全规定
是为了保证照明设施的安全运行，防止电气事故的发生。
以下是一些常见的照明供电安全规定：
1. 严禁私拉乱接电线，照明电器需按照规范接入专用电路，不得与高功率电器共用电路。
2. 随时保持照明设施的干燥、整洁，不得在灯具周围堆放易燃物品。
3. 室内照明设施应配备漏电保护装置，以提高漏电保护能力。
4. 灯具的安装、更换和维修必须由专业人员操作，严禁非专业人员私自拆卸、修理。
5. 室外照明设施应采用防水、防雷击措施，确保在恶劣天气条件下仍能正常工作。
6. 在使用照明设施时，应遵守相关的用电规范，不得超负荷使用照明设施。
7. 定期进行照明设施的检查和维护，及时更换老化、故障的照明设备和线路。
8. 不得将照明设施设置在易燃易爆场所，以及可能发生触电、短路的地方。
9. 安装室内照明设施时，应保持足够的安全距离，避免灯具接触到可燃材料。
除了以上规定，照明供电安全还需要遵守国家和地方相关的法律、法规以及各种安全标准和操作规程。
此外，定期进行电气设施的安全检查和维护也是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外照明漏电保护室外照明漏电保护1、室外照明漏电保护不容忽视人触电时，所受伤害的严重程度与通过人身工频电流的大小有关，如表1所示。
大量试验证明：人触电时引起心室颤动的现象，不仅与通过人体的电流（Ｉ）有关，还与电流的持续时间（ｓ）有关。
当电量为５０ｍＡ·ｓ时，一般不会引起心室颤动，但人体通过短时间大电流时（如５００ｍＡ×０．１ｓ），仍有引起心室颤动的危险，虽不会致死，也可能使触电者失去知觉，发生二次伤害事故。
柯宾提出了安全电量Ｑ＝３０ｍＡ·ｓ的定则：即“通过人体的电流时间低于３０ｍＡ·ｓ，人就不会受到伤害”。
一般情况下，开关、断路器、熔断器等能够在线路或负载过载、短路等故障时切断电源，保护电气设施不致损坏或发生火灾。
但当电气设施如灯杆等发生漏电故障时，尚达不到开关、断路器、熔断器等保护设施的动作电流数值，这时人如果触摸到因漏电或接地造成的灯杆等带电物体时，仍足以对人体造成伤害或引起火灾。
室外照明用金属灯柱、灯具、变压器、配电箱等大都设在公共场所，人们极易接触到它，一旦发生漏电故障，后果极其严重。
因此，室外照明系统有必要设置漏电保护装置。
安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏的技术措施。
目前，我国道路照明和公路照明配电一般按照ＴＴ系统进行设计和安装；立面照明、体育场馆照明等按照ＴＮ－Ｓ系统设计和安装，已经有了一定的安全保障。
但在某些不利条件下（如发生漏电和照明设施金属外壳接地损坏），因照明漏电伤人的可能性仍然存在。
因此，有必要认真对待室外照明的漏电保护问题。
2、室外照明线路和灯具的漏泄电流室外照明的特点是照明线路较长，一个照明回路接有多套灯具。
只有知道了照明线路和照明灯具的漏泄电流，才能比较有把握地调整漏电保护器的动作电流数值。
了解线路和照明灯具漏泄电流的方法有3种：（1）对既有照明线路带灯具实际测量漏泄电流数值，这样较为准确，但也相当繁琐；（2）估算的线路和灯具漏泄电流：三相和单相电缆线路漏泄电流约２２ｍＡ/ｋｍ；灯具漏泄电流约１毫安/套；（3）查表计算三相和单相电缆线路的漏泄电流数值如表2所示。
3、漏电保护器的动作电流触电后可能导致严重二次事故的场所，选用动作电流为６ｍＡ的快速型漏电保护装置；喷泉、游泳池、浴池等水池内有照明或电气设备，选用动作电流为６～１０ｍＡ的快速型漏电保护器；对于I类手持电动工具，应视其工作场所危险性的大小，安装动作电流为１０～３０ｍＡ的快速型漏电保护装置；电气设备如安装在潮湿场所，漏电保护器动作电流应为６～１０ｍＡ；家用电器回路：漏电保护器动作电流为３０ｍＡ；额定电压２２０Ｖ或３８０Ｖ的固定电气设备，如水泵、电机等，当外壳接地电阻小于或等于５００Ω时，单机配置的漏电保护器动作电流应为５０ｍＡ；为防止电气设备烧坏，并使电网有一定的可靠性，漏电保护器动作电流应为１００ｍＡ～数安培（A）。
大型电气设备或有多台电气设备的供电线路，当外壳接地电阻小于或等于５００Ω时，漏电保护器动作电流应为１００ｍＡ；当外壳接地电阻小于或等于１００Ω时，漏电保护器动作电流应为３００～５００ｍＡ。
4 室外照明漏电保护4.1 漏电保护要求漏电动作电流为３０ｍＡ及以下的漏电保护装置可作为人体直接或间接的保护；漏电动作电流为３００ｍＡ及以上的漏电装置可作为防止电缆破损和老化造成接地漏电发热引起的火灾的保护。
漏电保护器的整定值，即额定漏电动作电流，需躲过线路和设施正常泄漏电流值。
漏电保护器用于线路的漏电保护时，动作电流应不小于正常运行实测漏电电流的２．５倍。
配电系统分级漏电保护的脱扣时间和动作电流值应具有选择性，即近负荷侧漏电保护器先动作，以尽量缩小故障影响范围。
注意：分级漏电保护的选择性，应该主要通过时间的选择性来保证，然后通过动作电流的选择性加以辅助实现。
4.2 室外照明网络分级漏电保护一般情况下，室外照明应该设置二级（或三级）漏电保护（如图1所示）。
一级漏电保护（总保护）：装在箱式变电站（或变压器）低压侧电源出口，以切除照明主干线路漏电故障。
防止因干线断线、接地等故障造成线路烧毁、电气火灾、人身间接触电。
二级漏电保护（分支保护）：装在照明干线与分支线路的连接处，以切除照明分支线路漏电故障。
主要防止因分支线路断线、接地等故障造成线路烧毁、电气火灾、人身间接触电等伤害。
漏电保护器动作电流较小时，也能够保护人身安全。
三级漏电保护（末端设施保护）：装在重要照明设施或动力设备前端，保护人身安全，一般室外照明灯具可以免设。
以防止人身直接触电为主要目的。
4.2.1 末端设备漏电保护选择高灵敏度快速型漏电保护器。
额定工作电流应大于或等于电网最大负荷电流。
按规定，漏电保护器额定漏电动作电流小于或等于３０ｍＡ，额定分断时间应小于０．２ｓ。
当漏电电流达２５０ｍＡ或超过额定漏电电流５倍时，分断时间应小于０．０４ｓ。
建议末端设备漏电保护器额定漏电动作电流为３０ｍＡ，额定分断时间为０．０４ｓ以下。
额定工作电流应大于或等于电网最大负荷电流。
室外照明重要设施及一般室内照明用户漏电保护都可以采用这种设置方式。
喷泉水景的漏电保护：建议末端设备漏电动作电流应小于或等于１０ｍＡ，额定分断时间小于０．０４ｓ。
景观照明、水景照明等短距离照明漏电保护参考方案如图2所示。
4.2.2 分支线路漏电保护分支线路漏电保护应同时满足两个条件：（1）漏电保护器的额定漏电动作电流应大于或等于电网正常漏电电流的２倍；（2）漏电保护器的额定漏电动作电流应大于或等于下级漏电器额定动作电流的２倍；建议分支线路漏电保护器有０．０４ｓ延时，动作电流１００ｍＡ（或２００ｍＡ）。
建议城市道路照明或公路照明的照明支路漏电保护可以采用这种设置方式。
分支线路中的重要照明设施按末端设备漏电保护设置：漏电动作电流为３０ｍＡ，额定分断时间为０．０４ｓ。
漏电保护器工作电流要大于或等于线路最大负荷电流。
（3）总漏电保护总漏电保护应满足以下要求：①总漏电保护器的额定漏电动作电流应大于或等于下级漏电器额定动作电流的２倍；②总保护动作时间应大于下级保护动作时间，建议动作时间取０．４ｓ（或０．３ｓ），动作电流为５００ｍＡ（或３００ｍＡ）。
建议照明箱变低压侧总开关漏电保护采用这种设置形式。
③保护器的额定电流大于网络最大负荷电流。
4.3 城市道路照明及公路照明漏电保护城市道路照明及公路照明等宜用ＴＴ接地系统。
城市道路照明及公路照明等的低压电缆线路较长，分布电容较大，照明负荷分散布置，电缆截面相对较小。
照明电缆线路使用绝缘套管防护，敷设时漏泄电流较小，较穿钢管防护时的漏泄电流大。
道路照明、公路照明等较长的室外照明线路（包括灯具）的漏泄电流加上灯具漏泄电流往往超过３０ｍＡ，难以安装动作电流３０ｍＡ的漏电保护器，宜根据漏泄电流的大小和分布，采用二级（或三级）保护的方式。
（1）低压侧漏电总保护：建议动作电流为３００～５００ｍＡ，动作时间为０．４s（或０．３ｓ）；（2）照明分支回路漏电保护：建议动作电流为１００～２００ｍＡ，动作时间为０．０４ｓ（或０．１ｓ）；（3）重要照明设施漏电保护：建议动作电流为３０ｍＡ，动作时间为０．０４ｓ（或０．１ｓ）。
线路较短的景观照明，建议漏电保护器动作电流为３０ｍＡ，动作时间为０．０４ｓ。
水景照明建议漏电保护器动作电流为１０ｍＡ，动作时间为０．０４ｓ。
漏电保护器应该使用二极或四极开关，动作时同时断开相线和Ｎ线。
在电源点设置漏电保护时，漏电保护器的不动作电流优先值为额定电流的０．５倍。
考虑到保护对象为照明电缆线路和所有灯具、灯杆，保护器的额定动作电流应大于正常运行时漏泄电流总和的２倍。
三相照明负荷平衡线路的漏泄电流很小。
受照明电缆线路分布电容和三相不均衡负荷等因素的影响，应按最长线路、最大负荷的一相设置漏电保护器动作电流。
道路、立交照明等远距离照明漏电保护参考方案如图3所示。
4.4 插座回路安装两级漏电保护器临时喷泉、体育场馆、广场临时演出、景观照明等都需要安装插座。
接于插座的照明、音响、动力设施处在人员密集的公共场所。
因此，防止漏电伤人尤为重要。
电动器具、家用电器、手持电动工具等的漏电保护建议整定为动作电流１０～３０ｍＡ，动作时间０．０４ｓ。
只在插座回路上安装漏电保护器的做法不能防范插座回路以外电气线路和设备电弧性接地故障引起的电气火灾，为此应按有关规范要求，在电源进线上再安装一级漏电保护器，其额定动作电流一般为３００ｍＡ，并带有约０．１ｓ的延时，以与插座回路上的漏电保护器有选择性地配合。
增加这一级漏电保护器的电气投资虽略有增长，但对防范多发的危险接地、电弧火灾却是至关重要的。
5、建筑物轮廓照明及近建筑物照明漏电保护建筑物轮廓照明及近建筑物照明宜用ＴＮ－Ｓ系统。
安装在建筑物外的轮廓照明、广告照明、霓虹灯照明等及距建筑物较近的投光灯照明，推荐使用ＴＮ－Ｓ接地系统，其照明系统漏电保护的设置如图4所示。
这种供电接地系统和漏电保护方式在室内、室外相一致。
当照明设施发生接地故障或发生漏电时，漏电电流通过ＰＥ线回到电源接地处，同时漏电保护器动作。
这种ＴＮ－Ｓ照明接地和漏电保护的另一个好处是：安装于建筑物外墙面的灯具或放在地面的投光灯等不用另做接地体，只需要用一根ＰＥ线与灯具外壳可靠连接即可，更加简便易行。
各照明回路的漏电保护器额定动作电流为３０ｍＡ，快速动作（０．０４ｓ）。
建议敷设在建筑物墙面的照明缆线距设置漏电保护的电源点（或分支点）的距离不超过２００ｍ，以减少漏泄电流。
建筑物轮廓照明或近建筑物照明的漏电保护参考方案如图4所示。
6、道路照明灯柱漏电保护举例例：某城市道路照明线路为3ｋｍ，地埋照明电缆芯线截面为３５ｍｍ２，穿绝缘套管防护，路灯杆距为４０ｍ。
试分别计算在线路末端金属灯柱可靠接地和接地失效两种情况下，某灯柱内发生漏电故障时，人触摸金属灯柱的安全性。
已知灯柱接地电阻小于或等于１０Ω。
人体内部电阻一般为５００Ω，皮肤电阻在１～２ｋΩ之间变化。
路灯漏电示意图如图5所示。
解：（1）低压照明网络以ＴＴ系统配电，每组灯柱外壳可靠接地，线路末端某灯柱内发生漏电故障。
①照明线路漏泄电流估算：查“表２”得：I＝１４（ｍＡ）②路灯漏泄电流估算：安装路灯数（盏）：3000÷40＝７５（盏）路灯漏泄电流（mA）：７５×1＝７５（ｍＡ）③线路和灯具总漏泄电流（A）：１４＋７５＝８９（ｍＡ）＝０．０８９（Ａ）④漏电保护器的设置：在照明线路始端安装漏电保护器，动作电流I△n为２００ｍＡ，动作时间为０．０４ｓ（如图3所示）。
⑤计算线路末端灯柱发生漏电故障时，人触摸到灯柱的安全性：道路照明采用ＴＴ供电系统，灯杆接地电阻小于或等于１０Ω，在线路末端某灯柱内发生漏电故障时，若人触摸灯杆：I人＝■=■=0.0916（A）=９１．６（ｍＡ）I杆＝■=■=23（Ａ）⑥漏电保护器动作电流（A）：I△n＝０．０９１６＋２３＋０．０８９＝２３．１８（Ａ）⑦判断漏电保护器是否动作：I总＝２３．１８（Ａ）＞I△n＝０．２（Ａ）漏电保护器动作。
