如图所示为某电热饮水机的电路原理图
沪科版物理九年级全一册第一学期期末学情评估 含答案
第一学期期末学情评估一、填空题(每空2分，共20分)1．当火箭升空向下喷火时，发射台下巨大水池中的水迅速汽化，这是利用汽化________，以达到快速降温的目的。
2. 如图所示，一只瓶子内装一些铁屑。
通过不停地振荡，铁屑的温度会升高，从改变物体内能的方式来看，这是通过________的方式来增大铁屑的内能。
(第2题)3. “卡路里”简称“卡”，是热量的另一个单位，常用于营养计量中。
“卡”是这样规定的：1卡等于在1个标准大气压下，1 g水温度升高1 ℃吸收的热量。
若一个成年人参加一次长跑，身体消耗的能量约为8.4×106 J，相当于消耗________卡。
4. 一箱木炭的质量为10 kg，其热值为3.4×107 J/kg。
若用掉一半，剩下木炭的热值为________J/kg。
5. 导体的电阻是导体本身的一种性质，它的大小可由公式R＝ρLS计算得到，其中L表示导体的长度，S表示导体的横截面积，ρ表示导体的电阻率。
根据你所学的知识判断影响电阻率ρ大小的因素是________。
6. 如图所示的电路中，若使L1、L2并联，则应只闭合________。
(第6题)(第7题)(第8题)7. 如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V。
当S1、S2都闭合时，电压表的示数为________V 。
8. 小华家买了一个家用电吹风，其简化电路如图所示，主要参数：额定电压220 V、热风额定功率1 000 W、冷风额定功率120 W。
当电吹风吹热风时，正常工作5 min电热丝产生的热量是________J。
9. 如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，已知电源电压保持220 V不变，电阻R1的阻值为1 210 Ω，电阻R2的阻值为121 Ω，饮水机处于保温状态时的电功率是________W。
(第9题)(第10题)10. 如图，电源电压为6 V，电阻R0＝10 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器R上标有“20 Ω0.5 A”字样。
如图所示为某电热饮水机的电路原理图
饮水机问题1．如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态．已知电源电压保持220V不变，R1和R2均为发热电阻，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时电路中的电流是多少？（2）饮水机处于加热状态时电路的总功率是多少？2．如图所示，是某电热饮水机及其内部电路原理图、其说明书上收集到的数据。
该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。
饮水机电路原理图（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃这一过程中，水吸收的热量是多少？（提示：1L="1.0" ×10-3m3）（2）正常加热时R1、 R2的电阻值是多少？3．如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=44Ω，R=2376Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．4．如图所示，是某电热饮水机的电路原理图．它有加热和保温两种工作状态（由温控开关S 2自动控制），该饮水机的热水箱容积1L，额定工作电压220V，正常加热时的功率1000W，保温时的功率40W．求：（1）R1和R2的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有200V，若该饮水机的加热效率为80%（即电流产生热量有80%被水吸收），若将装满水箱的水从30℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3，不计温度对电阻的影响，计算结果保留一位小数．）5.如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω.（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。
【中考物理】2022-2023学年广东省深圳市第一轮专项复习—温档类计算专题(含解析)
【中考物理】2022-2023学年广东省深圳市第一轮专项复习—温档类计算专题一、单选题1．在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示。
和均为电热丝，1R 2R 是自动控制开关，可实现“低温挡”“高温挡”之间的转换。
饮水机工作时功率随时间的关2S 系图像如图乙所示。
下列说法正确的是（ ）A ．当只闭合开关时，处于高温档B ．高温挡的功率为220W 1S C ．电阻的阻值为110ΩD ．30min 内电路消耗的总电能是2R 46.610J 二、计算题2．电热饮水机是生活中常用电器，它有加热和保温两种功能，如表是该饮水机的铭牌，简化电路如图所示，S 0为温控开关，求：智能牌电热饮水机额定电压220V加热1100W 额定功率保温121W 频率50Hz（1）饮水机正常加热10min所消耗的电能；（2）当饮水机加热时R1的功率；（3）电路中R2的阻值。
3．小明家的豆浆机的简化电路如图所示，铬牌中部分参数如表所示。
豆浆机工作时加热器先加热，待水温达到64℃时温控开关闭合，电动机开始打磨且加热器继续加热，直到产出豆浆成品，电源开关自动断开。
小明用初温20℃、总质量为1kg的水和少量豆子制作豆浆。
[水和豆子的比热容取c=4.2×103J/（kg•℃）]豆浆机铭牌最大容积V/L2加热器功率P热/W880额定电压U/V220电动机功率P动/W120（1）求加热器单独工作时电路中的电流；（2）求温控开关闭合前水和豆子吸收的热量；（3）本次制作豆浆共计用了9min的时间，若在温控开关闭合前加热器正常工作生产的热量70%被水和豆子吸收，求本次制作豆浆共消耗的电能。
4．明家电热饮水机有加热和保温两种工作状态，它的简化电路图如图所示，R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。
额定电压220V加热功率880W额定功率保温功率242W容量 2.5L（1）求该饮水机加热时的电流；（2）求电阻R2的阻值；（3）某一天，小明断开家中其它用电器，使饮水机处于加热状态，发现家中标着“3000r/(kW·h)”字样的电能表转盘在3min内转了120转，求此饮水机加热的实际功率。
如图所示为某电热饮水机的电路原理图
饮水机问题1．如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态．已知电源电压保持220V不变，R1和R2均为发热电阻，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时电路中的电流是多少？（2）饮水机处于加热状态时电路的总功率是多少？2．如图所示，是某电热饮水机及其内部电路原理图、其说明书上收集到的数据。
该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。
饮水机电路原理图（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃这一过程中，水吸收的热量是多少？（提示：1L="1.0" ×10-3m3）（2）正常加热时R1、 R2的电阻值是多少？3．如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=44Ω，R=2376Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．4．如图所示，是某电热饮水机的电路原理图．它有加热和保温两种工作状态（由温控开关S2自动控制），该饮水机的热水箱容积1L，额定工作电压220V，正常加热时的功率1000W，保温时的功率40W．求：（1）R1和R2的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有200V，若该饮水机的加热效率为80%（即电流产生热量有80%被水吸收），若将装满水箱的水从30℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3，不计温度对电阻的影响，计算结果保留一位小数．）5.如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω.（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。
2021-2022学年基础强化沪科版九年级物理第十六章电流做功与电功率月考试题(含答案解析)
沪科版九年级物理第十六章电流做功与电功率月考考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图所示的电路中，电源电压恒定不变，R0为定值电阻。
闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。
当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r2、如图所示的家用电器中，利用电流热效应工作的是（）A．电风扇B．电饭锅C．电冰箱D．笔记本电脑3、如图所示，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。
下列关于这种体重测量仪分析正确的是（）A．体重显示表是用电流表改装成的B．体重越大，体重显示表的指针越往右偏C．体重越大，电路中的电流越小D．体重越大，整个电路的电功率越大4、L1标有“6V 3W”字样，L2的电阻是4Ω，把L1和L2串联后接入电路中都刚好正常发光，那么L2的额定电压和额定功率分别：（）A．2V 1W B．8V 2W C．3V 3W D．2V 4W5、某电加热器工作时，与之相连的导线温度过高。
下列解决办法中切实可行的是（）A．减小通过用电器的电流B．缩短用电器工作时间C．换用更粗的导线与之相连D．换用更短的导线与之相连6、如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。
只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为R b，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。

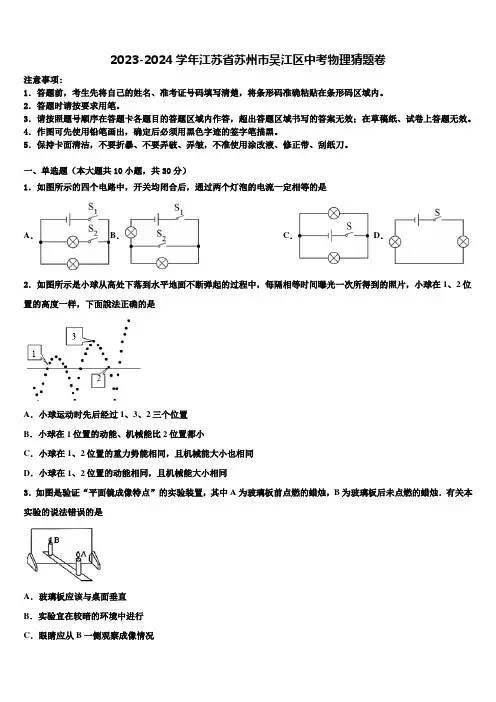

2023-2024学年江苏省苏州市吴江区中考物理猜题卷含解析
2023-2024学年江苏省苏州市吴江区中考物理猜题卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）1．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是A．B．C．D．2．如图所示是小球从高处下落到水平地面不断弹起的过程中，每隔相等时间曝光一次所得到的照片，小球在1、2位置的高度一样，下面說法正确的是A．小球运动时先后经过1、3、2三个位置B．小球在1位置的动能、机械能比2位置都小C．小球在1、2位置的重力势能相同，且机械能大小也相同D．小球在1、2位置的动能相同，且机械能大小相同3．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛．有关本实验的说法错误的是A．玻璃板应该与桌面垂直B．实验宜在较暗的环境中进行C．眼睛应从B一侧观察成像情况D．蜡烛燃烧较长时间后像物不再重合4．下列物理量最接近实际的是A．你所在考场温度约45C B．你所用的新2B铅笔长度约18cmC．你的质量约为30kg D．成人正常呼吸一次的时间约为0.1s5．如图所示，将摆球从A点静止释放，摆球在A、C两点间来回摆动，B为最低点，不计空气阻力，下列说法正确的是的机械能（）A．从A点到B点，摆球动能增大，机械能增大B．从B点到C点，摆球动能减小，机械能减小C．摆球在摆动过程中所经各点的机械能均相等D．摆球在B点的机械能最大，在A，C两点的机械能能最小6．以下不属于电能的优点是A．便于转化B．便于输送C．便于分配D．便于开采7．如图所示，“蛟龙号”载人深潜器是我国首台自主设计、研制的作业型深海载人潜水器，设计最大下潜深度为7000米级，是目前世界上下潜最深的作业型载人潜水器．“蛟龙号”载人深潜器在海水中匀速竖直下潜过程中，下列说法正确的是A．“蛟龙号”所受海水的压强增大B．“蛟龙号”重力小于浮力C．“蛟龙号”不断下沉是由于它的惯性大于它受到的阻力D．“蛟龙号”所受的浮力逐渐较小8．下列原理图与光学仪器不相符的是A．放大镜B．照相机C．电影机D．望远镜9．“北斗”卫星是中国自行研制的通信系统，可在全球范围内全天候地为各类用户提供高精度，高可靠性的定位、导航等服务，该系统在传递信息过程中主要依靠（）A．声波B．超声波C．次声波D．电磁波10．如图所示，叠放在一起的物体A和B，在大小为F的恒力作用下沿水平面做匀速直线运动，则下列结论中正确的是A．甲、乙两图中物体A均受到地面对它的摩擦力大小均为FB．甲、乙两图中物体B所受摩擦力大小均为FC．甲图中物体A受到地面对它的摩擦力为0，物体B受到的摩擦力为FD．乙图中物体A受到地面对它的摩擦力为F，物体B受到的摩擦力为0二、多选题（本大题共3小题，共12分）11．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，如图中可实现测量Rx阻值的正确电路图是A．B．C．D．12．下列说法中正确的是A．物理学家法拉第发现了电流的磁效应B．物理学家欧姆研究并总结出电流跟电压和电阻的关系C．我国宋代的科学家沈括的突出贡献是最早记述了磁偏角D．司南是我国早期的指南针，静止时它的长柄指向南方，说明长柄是N极13．家庭常用电热水壶的铭牌数据如图表所示，若加热电阻的阻值不随温度的变化而改变（C 水=4.2×103J /kg •℃），下列选项正确的是A ．电热水壶正常工作时，其加热电阻的阻值是44ΩB ．电热水壶正常工作时的电流是0.5AC ．将1kg 、20℃的水在1标准大气压下烧开，需要吸收的热量为53.3610J ⨯D ．将1kg 、20℃的水在1标准大气压下烧开，电热水壶需正常工作5.5分钟，此电热水壶的效率为85% 三、填空题（本大题共5小题，共10分）14．“掩耳盗铃”是大家熟悉的成语故事．从物理学角度分析，盗贼所犯的错误是：既没有阻止声音的__________，又没有阻止声音的______________．15．人们将书包带做得宽一些，目的是在压力一定时，增大肩部的______，从而______压强，背着更舒服．纤弱细小的蚊子，只要“轻轻一吻”就能吸到大象的血，原因是蚊子的口器对大象皮肤造成的压力虽然不大，但由于口器十分尖锐，因而能轻易刺穿大象皮肤，这是通过___________的方式增大了压强。
13、焦耳定律
焦耳定律基础知识过关1、电流通过导体时电能要_________，这个现象叫做电流的热效应。
2、利用电流热效应工作的用电器叫做电热器，如、、等。
3、焦耳定律（1）内容：电流通过导体产生的热量跟电流的。
跟导体的，跟。
（2）公式：Q=4、电热的利用如：电饭煲、电熨斗、电热毯、电热水器等等5、电热的防止如：、等。
6、探究电流产生的热跟电流的关系应控制、和相等，比较电流大小产生热的多少。
7、探究电流产生的热跟电阻的关系应控制和相等。
通过的现象比较电流产生的热的多少。
8、实验时加热的物质用煤油而不用水的原因是。
9、根据公式，可知相同时间内串联电路中电阻大的产生的热。
10、根据公式，可知相同时间内并联电路中电阻大的产生的热。
典型例题讲解考点一：电热器、电流的热效应【例题1】．（2007•防城港）小强家新买了一个电热水壶，使用前小强细读电热水壶的铭牌（如下图）．他A.电热水壶正常工作时的电压为220VB.电热水壶工作时实际消耗的功率都是400WC.电热水壶每次烧水时最多只能盛水500mlD.电热水壶应接在电压为220V，频率为50Hz的交流电源上使用〖解析〗解：由铭牌可知，电热水壶额定电压为220V，额定功率为400W，电热水壶最大容量500ml，交流电频率为50Hz．A、C、D正确，B错误．〖答案〗B．考点二：利用焦耳定律解释生活现象【例题2】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎么热，这是为什么?〖解析〗电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电阻大得多，所以电炉丝产生的热量比铜导线要大得多.【例题3】.在家庭电路中为什么保险丝要选用镍铬合金来做？〖解析〗 由于保险丝与导线串联在干路中，当导线与保险丝中电流和通电时间均相同，根据焦耳定律Q=I 2Rt 可知，电流产生的热量与导体的电阻成正比，由于镍铬合金电阻远大于导线，所以就可以保证在导线过热之前及时熔断从而起到保护作用。
人教版九年级上册物理第十八章电功率计算专项练习Ⅱ(原题卷)
人教版九年级上册物理第十八章电功率计算专项练习Ⅱ一、计算题。
1．某保温电热水壶电路如图所示，S是温控开关，R1为加热器。
当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？（3）电阻R2的阻值是多大？2．甲、乙两个家用电热器接入如图所示的家庭电路中，当两电键都闭合时，干路中的电流为4.5安，通过甲用电器的电流为0.3安。
求：（1）通过乙电热器的电流；（2）甲电热器在10秒内电流做的功。
3．如图所示电路，电源电压恒为12V，定值电阻R为12Ω，灯泡L标有“12V 0.5A”字样，假设灯丝电阻不随温度的变化而变化，求：（1）灯泡L的额定功率是多少？（2）当断开开关S2、闭合S1和S3时，电路中的总电流是多少？（3）开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？4．某学校教学楼有一额定电压为220V 的电热水器，它的工作电路如图所示，已知电阻R2＝217.8Ω，电源电压保持220V不变，当S1、S2均闭合时，电热水器处于加热状态，消耗的功率为2kW．只闭合S1，电热水器处于保温状态。
求：（1）电阻R1的阻值；（2）电热水器处于保温状态消耗的功率；（3）电热水器处于加热状态时，将5kg水从18℃加热到98℃所需的时间[不计热损失，水的比热容为4.2×103J/（kg•℃）]。
5．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝（R1、R2的电阻不随温度变化）。
请问：（1）当S闭合时，饮水机处于（选填“加热”或“保温”）状态，此时电路中的电流是多大？（2）电热丝R1的电阻是多大？（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）6．小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部。
中考物理阶段性测试(十一)多挡位家用电器的相关计算【包含答案解析】
中考物理阶段性测试（十一）多挡位家用电器的相关计算１．如图为某电热器的电路原理图，通过将开关Ｓ置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为８００Ｗ和４０Ｗ．（１）将开关Ｓ接“１”时，电热器处于（选填“加热”或“保温”）状态．（２）电热器在加热状态下正常工作，将０．５ｋｇ初温为２０℃的水加热到１００℃，需要多长时间？［水的比热容为４．２×１０３Ｊ／（ｋｇ·℃），假设电能全部转化为水的内能］２．如图是某种电加热器的电路工作原理图．有总控开关Ｓ１，温控开关Ｓ２，两个加热电阻丝Ｒ１、Ｒ２（阻值不变）．该加热器部分参数已知，额定电压２２０Ｖ，加热功率为４８４０Ｗ，保温功率为４００Ｗ．求：（１）当Ｓ１、Ｓ２都闭合，该加热器处于（选填“加热”或“保温”）状态时，电路中的总电流；（２）傍晚用电高峰期，若实际电压只有２００Ｖ时，加热器保温状态下的实际功率．（保留整数）３．小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高、中、低三挡，电热丝Ｒ１＝５５Ω，电热丝Ｒ２＝２２０Ω，电热转化效率为８４％，水的比热容为４．２×１０３Ｊ／（ｋｇ·℃）．求：（１）高温挡的加热功率；（２）用低温挡将２．２ｋｇ水从２０℃加热到６０℃需要的时间．４．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，Ｓ１为温控开关，额定电压为２２０Ｖ，加热功率为５００Ｗ，保温功率为６０Ｗ．Ｒ１、Ｒ２均为加热电阻丝（假设电阻不变），请解答下列问题：（１）电阻丝Ｒ１的阻值是多少？（２）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在５分钟内闪烁了５４次，她家电能表上标有“１６００ｉｍｐ／（ｋＷ·ｈ）”的字样，此时，饮水机的实际功率和实际电压是多少？５．某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能．内部简化的电路如图乙所示，开关Ｓ可根据设定在“１”、“２”、“３”挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示．求：（１）电阻Ｒ１的阻值；（２）此次煮饭产生的总热量如果用来烧水，其中８０％热量被水吸收，则能将初温是２０℃，多少质量的水烧开［在一个标准大气压下，水的比热容ｃ水＝４．２×１０３Ｊ／（ｋｇ·℃），计算结果保留两位小数］．６．市场上有一种暖手鼠标垫，技术参数如图所示，鼠标垫内有两个１０Ω的发热电阻，通过控制两个发热电阻的连接方式就能实现多挡位的调节功能．请解答下列问题：（１）鼠标垫内两个电阻串联时总电阻是多少？（２）在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多少？（３）在额定电压下，鼠标垫工作８小时，最多消耗多少电能？７．小华家有一台Ｕ额＝２２０Ｖ的电烤箱，接入２２０Ｖ电路中，开关Ｓ闭合，温控开关Ｓ１处于闭合状态，此时电烤箱处于加热状态，加热功率Ｐ＝１１００Ｗ．温度升高到某一温度后温控开关Ｓ１断开，此时电烤箱处于保温状态，保温功率Ｐ１＝４４０Ｗ．如图所示为其电路原理图，Ｒ１、Ｒ２为电阻不变的电热丝．求：（１）温控开关Ｓ１断开后，电烤箱工作２０ｍｉｎ消耗的电能为多少焦耳；（２）Ｒ２的阻值；（计算结果保留一位小数）（３）若电阻丝Ｒ２烧断，请通过计算说明能否用２根“２２０Ｖ３３０Ｗ”的电热丝代替Ｒ２，让电烤箱恢复正常加热工作．８．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成．中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关Ｓ可切换加热和保温两种状态，Ｒ１、Ｒ２是发热电阻，豆浆机的主要参数如下表．请解答下列问题：（１）某次向豆浆机中加入黄豆和清水共１．０ｋｇ，打浆完成后浆的初温为４０℃，加热该浆使其温度升高到１００℃，需要吸收多少热量？［设该浆的比热容为４．０×１０３Ｊ／（ｋｇ·℃）］（２）电阻Ｒ１和Ｒ２的阻值分别为多大？（３）该九阳豆浆机同时处于打浆和加热时，正常工作１ｍｉｎ所消耗电能为多大？９．小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，图乙为浴足盆的工作电路，Ｒ１、Ｒ２均为电热丝，当开关Ｓ接ａ、ｂ触点时，浴足盆的挡位不同．求：（１）额定加热电流；（２）Ｒ１和Ｒ２的阻值各为多少欧？（３）在用电高峰期，小峻关闭家中其他用电器，只让浴足盆通电，使其处于加热状态１ｍｉｎ，电能表（如图丙所示）的圆盘转了３０转，则浴足盆加热的实际电功率为多少瓦？１０．图甲是一家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率空出），图乙为其简化的电路原理图，Ｓ是自我保护开关，电暖器跌倒时，Ｓ自动断开，切断电源，保证安全．闭合Ｓ１为“低温”挡．请完成下列问题．（１）“低温”挡正常工作时的电阻是多少？（２）“高温”挡正常工作时的总电流是多少？（３）若某房间内空气质量为６０ｋｇ，空气温度为１０℃，设定空气的比热容为１．１×１０３Ｊ／（ｋｇ·℃）且保持不变，用该电暖器的“高温”挡正常工作２０分钟，放出热量的５０％被房间内空气吸收，那么可使此房间的空气温度升高多少℃？１１．张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲，Ｓ１为温控开关，加热电阻Ｒ１和Ｒ２的阻值不随温度变化．求：（１）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；（２）电阻Ｒ２的阻值；（３）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压．于是他关闭了家中其他所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在１ｍｉｎ内转了５０转．求家庭电路的实际电压．参考答案１．解：（１）加热（２）水吸收的热量Ｑ＝ｃｍ（ｔ－ｔ０）＝４．２×１０３Ｊ／（ｋｇ·℃）×０．５ｋｇ×（１００℃－２０℃）＝１．６８×１０５Ｊ加热时间为ｔ＝ＷＰ＝ＱＰ＝１．６８×１０５Ｊ８００Ｗ＝２１０ｓ２．解：（１）加热此时电路中的总电流Ｉ＝Ｐ加热Ｕ＝４８４０Ｗ２２０Ｖ＝２２Ａ（２）当闭合开关Ｓ１时，电加热器为保温状态，电路为Ｒ１的简单电路，由Ｐ＝Ｕ２Ｒ可得：电阻Ｒ１的阻值：Ｒ１＝Ｕ２Ｐ保温＝（２２０Ｖ）２４００Ｗ＝１２１Ω当电路两端电压为２００Ｖ时，电加热器在保温状态的实际功率：Ｐ实＝Ｕ实２Ｒ１＝（２００Ｖ）２１２１Ω≈３３１Ｗ３．解：（１）将Ｓ、Ｓ１、Ｓ２闭合，Ｒ１和Ｒ２并联，电路总电阻最小，为高温挡由Ｐ＝Ｕ２Ｒ知，Ｐ高温＝Ｐ１＋Ｐ２＝Ｕ２Ｒ１＋Ｕ２Ｒ２＝（２２０Ｖ）２５５Ω＋（２２０Ｖ）２２２０Ω＝１１００Ｗ（２）只闭合Ｓ、Ｓ２，是Ｒ２的简单电路，电路中电阻最大，为低温挡Ｐ低温＝（２２０Ｖ）２２２０Ω＝２２０Ｗ水吸收热量Ｑ吸＝ｃ水ｍΔｔ＝４．２×１０３Ｊ／（ｋｇ·℃）×２．２ｋｇ×（６０℃－２０℃）＝３．６９６×１０５Ｊ由题知Ｑ吸＝ηＷ，又Ｗ＝Ｐ低温ｔ得ｔ＝ＷＰ低温＝Ｑ吸ηＰ低温＝３．６９６×１０５Ｊ８４％×２２０Ｗ＝２０００ｓ４．解：（１）由图可知，当开关Ｓ、Ｓ１闭合时，处于加热状态；当开关Ｓ闭合，Ｓ１断开时，处于保温状态．则Ｒ１的功率：Ｐ１＝Ｐ－Ｐ２＝５００Ｗ－６０Ｗ＝４４０ＷＲ１的阻值：Ｒ１＝Ｕ２Ｐ１＝（２２０Ｖ）２４４０Ｗ＝１１０Ω（２）５ｍｉｎ消耗的电能：Ｗ＝５４１６００ｋＷ·ｈ＝１．２１５×１０５Ｊ加热状态下的实际总功率：Ｐ实＝Ｗｔ＝１．２１５×１０５Ｊ５×６０ｓ＝４０５Ｗ加热状态下的总电阻：Ｒ总＝Ｕ２Ｐ＝（２２０Ｖ）２５００Ｗ＝９６．８Ω此时饮水机的实际电压：Ｕ实＝Ｐ实Ｒ槡总＝槡４０５Ｗ×９６．８Ω＝１９８Ｖ５．解：（１）由图乙可知：当开关接“１”时是加热，接“２”时是保温，接“３”时是断电．由题图丙可知：Ｐ加热＝０．８ｋＷ＝８００Ｗ，Ｐ保温＝０．１ｋＷ＝１００Ｗ由Ｐ＝ＵＩ＝Ｕ２Ｒ得Ｒ１＝Ｕ２Ｐ加热＝（２２０Ｖ）２８００Ｗ＝６０．５Ω（２）由题图丙可知，加热时间和保温时间都是１０ｍｉｎ，则加热时产生的热量为Ｑ１＝Ｐ加热ｔ１＝８００Ｗ×１０×６０ｓ＝４．８×１０５Ｊ保温时产生的热量Ｑ２＝Ｐ保温ｔ２＝１００Ｗ×１０×６０ｓ＝６×１０４Ｊ由η＝Ｑ吸Ｑ总×１００％可得，Ｑ吸＝ηＱ总＝８０％×（４．８×１０５Ｊ＋６×１０４Ｊ）＝４．３２×１０５Ｊ由Ｑ吸＝ｃｍΔｔ可知，ｍ＝Ｑ吸ｃ水Δｔ＝４．３２×１０５Ｊ４．２×１０３Ｊ／（ｋｇ·℃）×（１００℃－２０℃）≈１．２９ｋｇ６．解：（１）串联时的总电阻是：Ｒ总＝Ｒ１＋Ｒ２＝１０Ω＋１０Ω＝２０Ω（２）两个电阻并联时，通过每个电阻的电流：Ｉ２＝Ｉ１＝ＵＲ１＝５Ｖ１０Ω＝０．５Ａ电路中的总电流是Ｉ＝Ｉ１＋Ｉ２＝２Ｉ１＝２×０．５Ａ＝１Ａ（３）两个电阻并联时，电路中的电功率最大Ｐ＝ＵＩ＝５Ｖ×１Ａ＝５Ｗ暖手鼠标垫正常工作８小时，最多消耗电能Ｗ＝Ｐｔ＝５Ｗ×８×３６００ｓ＝１．４４×１０５Ｊ７．解：（１）Ｓ１断开时，只有Ｒ１接入电路，电烤箱处于保温状态，此时消耗的电能为：Ｗ＝Ｐ１ｔ＝４４０Ｗ×２０×６０ｓ＝５．２８×１０５Ｊ（２）电烤箱处于加热状态时，电阻Ｒ２的功率为Ｐ２＝Ｐ－Ｐ１＝１１００Ｗ－４４０Ｗ＝６６０Ｗ电阻Ｒ２的阻值为：Ｒ２＝Ｕ２Ｐ２＝（２２０Ｖ）２６６０Ｗ≈７３．３Ω（３）一根“２２０Ｖ３３０Ｗ”的电热丝的电阻为：Ｒ＝Ｕ２Ｐ丝＝（２２０Ｖ）２３３０Ｗ≈１４６．６７Ω若把两根“２２０Ｖ３３０Ｗ”的电热丝并联使用，并联后的总电阻约为７３．３Ω，故可替代．８．解：（１）豆浆吸收的热量为：Ｑ吸＝ｃｍ（ｔ－ｔ０）＝４．０×１０３Ｊ／（ｋｇ·℃）×１．０ｋｇ×（１００℃－４０℃）＝２．４×１０５Ｊ（２）由图乙可知，当Ｓ接ａ时，处于加热状态．由Ｐ＝ＵＩ＝Ｕ２Ｒ可得，豆浆机正常加热时电阻Ｒ１的阻值为：Ｒ１＝Ｕ２Ｐ加热＝（２２０Ｖ）２１０００Ｗ＝４８．４Ω当Ｓ接ｂ时，处于保温状态，电路中的总电阻为：Ｒ总＝Ｕ２Ｐ保温＝（２２０Ｖ）２２４２Ｗ＝２００Ω电阻Ｒ２的阻值为：Ｒ２＝Ｒ总－Ｒ１＝２００Ω－４８．４Ω＝１５１．６Ω（３）豆浆机处于打浆和加热时，总功率为：Ｐ总＝Ｐ电动机＋Ｐ加热＝１８０Ｗ＋１０００Ｗ＝１１８０Ｗ１ｍｉｎ消耗的电能为Ｗ＝Ｐ总ｔ＝１１８０Ｗ×６０ｓ＝７．０８×１０４Ｊ９．解：（１）额定加热电流：Ｉ加＝Ｐ加Ｕ额＝８８０Ｗ２２０Ｖ＝４Ａ（２）当Ｓ接ｂ时，仅Ｒ２接入电路，电路中的总电阻最小，由Ｐ＝Ｕ２Ｒ可知：此时电功率最大，处于加热状态，则Ｒ２的阻值：Ｒ２＝Ｕ额２Ｐ加＝（２２０Ｖ）２８８０Ｗ＝５５Ω当Ｓ接ａ时，Ｒ１与Ｒ２串联，电路中的总电阻最大，由Ｐ＝Ｕ２Ｒ可知：此时电功率最小，处于保温状态，则电路中的总电阻：Ｒ＝Ｕ额２Ｐ保＝（２２０Ｖ）２１００Ｗ＝４８４Ω故Ｒ１的阻值：Ｒ１＝Ｒ－Ｒ２＝４８４Ω－５５Ω＝４２９Ω（３）电能表的圆盘转３０转消耗的电能：Ｗ＝ｎＮ×３．６×１０６Ｊ＝３０ｒ３０００ｒ×３．６×１０６Ｊ＝３．６×１０４Ｊ故浴足盆加热的实际电功率：Ｐ＝Ｗｔ＝３．６×１０４Ｊ６０ｓ＝６００Ｗ１０．解：（１）由铭牌可知，低温挡电暖器功率为５５０Ｗ，家庭电路电压为２２０Ｖ，则Ｒ１＝Ｕ２Ｐ１＝（２２０Ｖ）２５５０Ｗ＝８８Ω（２）分析电路图可知，开关Ｓ２闭合时为中温挡，开关Ｓ１、Ｓ２同时闭合时，电暖器处于高温挡，此时Ｒ１和Ｒ２同时连入电路，总功率为Ｐ＝Ｐ１＋Ｐ２＝５５０Ｗ＋１１００Ｗ＝１６５０Ｗ，则电路中的总电流为Ｉ＝ＰＵ＝１６５０Ｗ２２０Ｖ＝７．５Ａ（３）ｔ＝２０ｍｉｎ＝１２００ｓ，电暖器高温挡工作２０ｍｉｎ放出的热量是：Ｑ放＝Ｗ＝Ｐｔ＝１６５０Ｗ×１２００ｓ＝１．９８×１０６Ｊ，则空气吸收的热量为Ｑ吸＝Ｑ放η＝１．９８×１０６Ｊ×５０％＝０．９９×１０６Ｊ，由Ｑ吸＝ｃｍΔｔ可得，Δｔ＝Ｑ吸ｃｍ＝０．９９×１０６Ｊ１．１×１０３Ｊ／（ｋｇ·℃）×６０ｋｇ＝１５℃１１．解：（１）“保温”状态下，通过电饭煲的电流为：Ｉ保＝Ｐ保Ｕ＝８８Ｗ２２０Ｖ＝０．４Ａ（２）分析图甲可知，“蒸煮”状态下只有Ｒ１工作，则Ｒ１的阻值为：Ｒ１＝Ｕ２Ｐ蒸煮＝（２２０Ｖ）２１２１０Ｗ＝４０Ω“保温”状态下，电路的总电阻为：Ｒ总＝Ｕ２Ｐ保温＝（２２０Ｖ）２８８Ｗ＝５５０Ω电阻Ｒ２的阻值为Ｒ２＝Ｒ总－Ｒ１＝５５０Ω－４０Ω＝５１０Ω（３）电能表转了５０转，所消耗电能：Ｗ＝５０３０００ｋＷ·ｈ＝５０３０００×３．６×１０６Ｊ＝６×１０４ＪＰ实＝Ｗｔ＝６×１０４Ｊ６０ｓ＝１０００Ｗ在“蒸煮”状态下，由Ｉ＝ＵＲ和Ｐ＝ＵＩ得，Ｕ实＝Ｐ实Ｒ槡１＝槡１０００Ｗ×４０Ω＝２００Ｖ。
2021年黑龙江省中考物理冲刺专练——分析计算题(一)
2021年黑龙江省中考物理冲刺专练——分析计算题（一）一．分析计算题（共12小题）1．同学们在探究“影响电流热效应的因素”（1）小双同学利用自制的灯泡（如图甲）进行实验，闭合开关一会观察到“灯丝”发红，这一过程中电能转化为能。
（2）小峰同学利用两个阻值不同的镍铬合金丝自制两个灯泡（如图乙），他将这两个灯泡串联起来接入电路是为了探究“电流热效应”与电阻的关系，得到的结论是。
（3）小赫同学想利用“自制灯泡R1”来探究电流热效应与电流的关系。
小赫想到了两个改变通过“自制灯泡R1”电流的方法：①改变电源电压，②将“自制灯泡R1”与串联接入电路中。
（4）小峰学习“焦耳定律”后，利用家中的变压器（通过调节可以改变输出电压）和一段金属丝自制了一个泡沫切割机（电路如图）。
用它切割泡沫时，泡沫没有被切开，为了能快速的切开泡沫，说出你的办法和理由。
2．如图所示是航拍一族喜爱的航拍飞行器，飞行器质量为1.5kg，起飞前安装上0.1kg的相机。
若飞行器从地面用12s的时间匀速竖直上升到60m高空中悬停进行拍摄，求：（1）航拍飞行器连同相机飞行在空中进行航拍时，所受的总重力。
（2）航拍飞行器起飞后，在竖直上升60m的过程中克服总重力所做的功。
3．目前家用加湿器市场的产品众多，其中热发型加湿器也叫电热加湿器，技术最简单。
其中工作原理是将水在加热仓中加热到100℃，沸腾变成水蒸气喷出，增加环境湿度。
当加热仓中的水减少到一定程度时，自动阀门能打开，水由储水箱进入到加热仓中。
如表中是某品牌家用电热加湿器相关参数、外形、电路简化图。
相关参数工作电压220V最大运行功率40W，电热转化效率80%储水箱容量2.4L满水工作时间高气雾量10h，低气雾量24h（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值；（2）当滑片移到最右端时，加湿器以最低气雾量工作，气雾调节器R2的阻值为1210Ω，求此时加湿器的总功率；（3）如果加热仓内冷水的温度20℃，用最大运行功率工作，经过7min，水沸腾产生蒸气，求加热仓中水的质量。
人教版九年级物理第十八章电功率计算题专项练习Ⅰ(解析卷)
人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。
1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。
求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。
【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。
答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。
【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。
2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。
水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。
中考复习专项练习含详细答案-模块检测电功率
中考复习专项练习含详细答案-模块检测电功率一、单选题1.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是()A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小2.白炽灯、电熨斗和电烙铁上标有“220V600W”字样，它们均正常工作1h，产生的热量最少的是（）A.白炽灯B.电熨斗C.电烙铁D.一样大3.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A.通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B.通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C.该实验装置是为了探究电流产生的热量与电流的关系D.R3在本实验中主要起到分流的作用，在此实验过程中不会发热4.1度电可以使（）A.80瓦的电视机工作8小时B.40瓦的日光灯工作40小时C.100瓦的电烙铁工作10小时D.10000瓦的电炉工作10小时5.下列关于电功率的几种说法中，正确的是（）A.额定电压高的用电器比额定电压低的用电器的功率大B.电阻小的用电器，功率一定大C.额定电压不同而电阻相同的用电器的额定功率肯定不同D.额定电压不同而电阻相同的用电器的实际功率肯定相同6.小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW•h，那么这一个用电器可能是（）A.家庭电扇B.笔记本电脑C.台灯D.电饭锅7.甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（）A.8：3B.3：8C.3：2D.2：38.某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s 的恒定速度向斜上方移动，电动机的最大输出功率为4.9kW。
山东省聊城市阳谷县实验中学2022-2023学年九年级上学期第二次月考(线上)物理试题
阳谷实验中学2022-2023学年度九年级物理12月月考试卷注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、单选题(每小题3分，共30分)1．在国际单位制中，电功率的单位是（）A．kW·h B．W C．J D．A2．下列说法中正确的是（）A．电流做功过程就是电能转化为内能的过程B．电功率反映电流做功的快慢C.用电器消耗电能越多电功率就一定越大D．用电器的电功率越大做功一定越多3．如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是()A. 此表是测量电功率的仪器B. 此时电能表的读数为586.6JC. “10(20)A”中的“20A”是指这个电能表中通过的电流是20AD. “720r/(kW·ℎ)”是指电路中每消耗1千瓦时电能，转盘转过720转4、有三个铭牌均为“220V 60W”的用电器，其中一个是电风扇，一个是白炽灯，另一个是电热器，使它们都在额定电压下工作相同的时间。
下列说法中正确的是（）A.电风扇消耗的电能最多B.白炽灯最亮，说明其消耗的实际功率最大C.电热器产生的热量最多D.三者消耗的实际电功率一样大，产热量一样多5．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1B．1：4C．5：1D．1：56．据如图所示的两盏白炽灯铭牌可知（）A．甲灯一定比乙灯亮B．正常发光时，甲灯的电阻大于乙灯的电阻C．正常发光时，甲灯消耗的电功率是乙灯电功率的4倍D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍7．现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化．下列关于两只灯泡的说法正确的是（）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为1:2C．并联工作时，L1和L2中的电流之比为2:1D.并联工作时，L1和L2的功率之比为1:28.如图所示是饭店里常用的一款干手器，其铭牌上标有“220V1000W”的字样，它在工作时，电动机转动的同时还可以吹出热风，下列说法正确的是()A. 干手器的额定功率越大，表示消耗电能越多B. 使用1min，就产生60000J的热量C. 在使用干手器时是电能转化为内能和机械能D. 干手器的电动机和电热丝一定是串联的9．如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。
电功和电功率计算大题
（11·成都）25．如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态，当水温降至一定温度时，S1又闭合，重新加热。
已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω。
求（1）饮水机处于保温状态叫的电功率是多少？（2）饮水机处于加热状态时电路的总电流是多少？答案：解：（1）P1 = U 2 / R1 = (220 V )2 / 1210 Ω = 40 W（2）I = I1 + I2 = (U /R1) + (U /R2) = ( 220 V / 1210 Ω ) + ( 220 V / 121Ω ) = 2 A（11·昆明）27．如图电路，电源电压和小灯泡电阻不变，小灯泡L标有“6V 3W”字样，滑动变阻器阻值变化范围为0～12Ω。
（1）当开关S1、S2、S3都闭合，小灯泡L正常发光，电流表的示数为0.8A，求R1的阻值和通电10min电流通过R1做的功；（2）当S1闭合，S2、S3断开，求小灯泡功率的变化范围。
答案：（1）20Ω1080J（2）0.75W~3W（11·威海）23．如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V，闭合开关后，移动滑动变阻器，使电压表的示数为6V，这时灯泡正常发光，求：（1）电源电压。
（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。
答案：（1）12V（2）1.08W（11·义乌）38．如图所示，电源电压不变，小灯泡标有“6V ，3W”字样，滑动变阻器最大阻值为24Ω。
（1）小灯泡正常工作10分钟将消耗多少电能？（2）当滑片P 在中点时，小灯泡恰好正常发光。
则电源电压为多少V ？ 答案：解： (1) W=Pt=3瓦×10×60秒=1800焦 （2）安伏瓦.50=63==U P IU 滑=IR 滑=0.5安×12Ω=6伏 U=U 滑+U L =6伏+6伏=12伏（11·河池）28．如图所示，电源电压为9V 保持不变，灯L 上标有“6V 6W”字样，滑动变阻器R 1的最大阻值为40Ω，R 2=20Ω，灯泡的电阻不变。
2019年中考物理试题分类汇编——电功率之多档位计算专题(word版含答案)
2019年中考物理试题分类汇编——电功率之多档位计算专题1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S 1闭合，S 2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg •℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.(2019娄底，24)小明家某型号电热加湿器的原理图如图甲，R 1、R 2都是发热电阻，不考虑温度对电阻的影响，且R 2=3R 1；S 为旋转型开关，1、2、3、4为触点，通过旋转开关S 可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。
（1）开关处于图示位置，电热加湿器的状态是_____（选填“关”“低档”或“高档”）（2）求电热加湿器中R1的阻值；（3）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]（4）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？（1）由图甲可知，开关S接“1、2”触点时，电路断路，据此判断电热加湿器的状态；（2）由图甲知，开关S接“3、4”触点时，电路为R1的简单电路，电路的总电阻最小，电热加湿器的功率最大，处于高挡，根据P＝UI＝求出电热加湿器中R1的阻值；（3）由图乙知工作30min内高档工作的时间，根据P＝求出在高档正常工作时消耗的电能，如果电阻R1在此次高档加热时产生的热量全部被水吸收，利用Q吸＝cm△t求出水升高的温度；（4）3000revs/（kW•h）表示：每消耗1kW•h的电能，电能表的转盘就转过3000r，据此求出电能表的转盘转过27r时消耗的电能，根据P＝求出加湿器在低挡加热的实际功率；由图甲知，开关S接“2、3”触点时，R1、R2串联，电路的总电阻最大，电热加湿器的功率最小，处于抵挡，根据电阻的串联和P＝UI＝I2R求出电路中的电流，利用P＝I2R求出此时电阻R2的实际功率。
人教版九年级物理第十八章电功率相关计算练习题有答案
人教版九年级物理第十八章电功率相关计算练习题有答案姓名：__________ 班级：__________一、计算题（共35题）1.有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg•℃），g取10N/kg。
求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸腾，需要加热多少分钟？2.如图所示的电路，小灯有“6V3W”的字样，电源电压恒为9V，小灯泡电阻不变。
闭合开关S，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作。
求：（1）小灯泡正常工作的电流；（2）滑动变阻器接入电路的电阻；（3）滑动变阻器的功率。
3.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．4.小华组装了一台直流电动机模型，她将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：（1）求电路的总功率P．（2）电动机正常转动1min消耗的电能W和线圈产生的热量Q．（3）电动机转换成机械能的效率η（百分数后保留一位小数）．产生的热量；5.物理实验室有一个灯泡，铭牌上标有“6V3W”的字样。
兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。
求：（1）小灯泡正常工作时的电流。
【中考物理】云南省曲靖市2022-2023学年专项突破仿真试卷(卷一)
【中考物理】云南省曲靖市2022-2023学年专项突破仿真试卷（卷一）1．下面一些家用电器中，其中正常工作时电功率接近900W的是（ ）A．电视机B．节能灯C．微波炉D．笔记本电脑2．两个工作原理相同的电暖器甲和乙，已知甲的规格为“220V，1000W”，乙的规格为“220V，1800W”，在它们均正常工作的情况下，关于这两个用电器说法正确的是（ ）A．电暖器乙工作一小时，消耗一度电B．电暖器甲消耗电能快于乙消耗电能C．流过电暖器乙的电流更大D．两个电暖器使用相同时间，甲消耗的电能更多3．发光二极管简称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，而且几乎不发热。
以下说法正确的是（ ）第3题第5题第6题第7题第8题A．LED主要将电能转化为内能B．LED主要是由超导体材料制成的C．流过LED较长引脚的电流比较短引脚的大D．把电源正负极对调后闭合开关，LED不会发光4．关于电功、电能、电热和电功率，下列说法中错误的是（ ）A．对所有用电器来说，电流做功的多少等于用电器消耗电能的多少B．电视机消耗电能的多少等于电视机中产生电热的多少C．某用电器的电功率越大，它消耗的电能可能越多D．电流产生热量相同的用电器，消耗的电能不一定相同5．在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（ ）A．电流通过A、B所做的功是W A＞W B B．电流通过A、B所做的功是W A＜W BC．电流通过A、B所做的功是W A＝W B D．无法比较电流通过A、B时做功的大小6．小梦同学是个爱动脑的孩子，她想知道家里电热水壶的实际功率多大，于是她将家里其他用电器都关闭，只让电热水壶单独工作了72s，如图的电能表转盘转了50转，下列说法正确的是（ ）A．此电能表转盘每小时转过2500转B．电能表是测量电路中用电器功率的仪器C．此电能表所在电路的最大电功率为2200kW D．该电热水壶的实际功率是1000W7.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（ ）A.电流表示数变大，灯L变亮B.电压表示数变大，灯L的实际功率变小C.电流表示数变小，灯L仍然正常发光D.电压表示数不变，电路的总功率变大8．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。
2021-2022学年内蒙古赤峰市阿鲁科尔沁旗九年级上学期期末物理试题
2021-2022学年内蒙古赤峰市阿鲁科尔沁旗九年级上学期期末物理试题1.关于分子动理论，下列说法正确的是（）A．破镜不能重圆，说明分子间存在斥力B．水的流速越快，水分子的热运动就越剧烈C．用手捏海绵，海绵的体积变小了，说明分子间有间隙D．气体容易被压缩，是因为气体分子间的距离很远，彼此之间几乎没有作用力2.下列说法中正确的是（）A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电创造了电荷D．摩擦起电中带正电的物体是因为得到正电荷3.下列与能量相关的说法中，正确的是（）A．汽车发动机排出的尾气没有内能B．热传递改变物体内能，是不同形式能量的相互转化C．能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变D．能量在转移和转化的过程中，效率总是等于100%4.下列关于电压的说法中，不正确的是（）A．电压是使电路中形成电流的原因B．人体的安全电压不高于36VC．电路两端有电压，电路中一定有电流D．干电池、蓄电池都是提供电压的装置5.关于家庭电路中的安全用电知识，下列说法正确的是（）A．使用试电笔时，手应接触笔尖金属体B．电脑使用三脚插头是为了防止电脑外壳漏电造成的触电事故C．空气开关跳时，将空气开关重新闭合继续使用即可D．当家庭中的电路起火时，应立即用水灭火大6.如图甲所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来(如图乙所示)，下列说法正确的是A．A中负电荷通过金属棒流向B，同时B中正电荷通过金属棒流向AB．A中负电荷通过金属棒流向B，B金属箔的张角增大C．A中正电荷通过金属棒流向B，A金属箔的张角减小D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大7.近年来，我国民用汽油发动机技术取得了长足进步，接近国际先进汽油发动机水平的某品牌汽车以80km/h的速度匀速行驶时，仪表盘显示发动机转速为1800r/min。
若该汽车使用的是四缸发动机，每一个汽缸的每一次做功冲程对外做功400J，则下列有关该汽车发动机的说法错误的是（）A．飞轮每秒转60圈B．一个汽缸每秒完成60个冲程C．一个汽缸每秒对外做功15次D．发动机的输出功率是24kW8.图甲所示电路，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．10V 2.5V B．2.5V 10V C．2.5V 2.5V D．12.5V 10V9.在“探究影响导体电阻大小的因素”实验中，某同学采用了如图所示的实验器材和若干导线，AB、CD、GH为三根长度、粗细均相同的镍铬合金导线。
2023年广东初中学业水平检测卷(一轮)物理试卷(含答案)
2023年广东初中学业水平检测(一轮)物理本试卷共8页，23小题，满分100分，考试用时80分钟.注意事项：1.答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的准考证号、姓名、考场号和座位号填写在答题卡上.用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号.将条形码粘贴在答题卡“条形码粘贴处".2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上.3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.4.考生必须保持答题卡的整洁.考试结束后，将试卷和答题卡一并交回.一、单项选择题(本大题7小题，每小题3分，共21分).在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.1.下列关于某位中学生相关物理量的估测，符合实际的是( )A.正常体温为38.6 ℃B.受到的重力为50 NC.身高为165 cmD.步行的速度为5 m/s2.下列粒子中带正电的是( )A.原子B.电子C.中子D.质子3.初夏的傍晚，鸟鸣悠扬，蛙声一片，分辨鸟鸣和蛙声的主要依据是声音具有不同的( )A.音色B.音调C.频率D.响度4.下列所示物态变化的实例中，属于液化的是( )5.下列现象中，通过做功改变内能的是( )A.衣服放在太阳下，衣服变暖B.饮料放在冰箱里，饮料变凉C.勺子放在热汤里，勺子变热D.铁锤敲打铁钉后，铁钉变热6.下列关于“吸”的物理现象中，主要由大气压引起的是( )A.异名磁极相互“吸”引B.用胶头滴管“吸”取溶液C.两个表面平滑的铅块紧压后“吸”在一起D.穿在身上的化纤衣服容易“吸”灰尘7.如题7图所示是某款电热饮水机的电路原理图，该饮水机具有加热和保温功能，额定电压为220 V,S0为温控开关，R₁=110Ω,R₂=1100Ω.下列选项中正确的是( )A.闭合S,断开S0时，为加热状态B.闭合S和S0时，为保温状态C.电路处于保温挡时通过R1的电流为0.20 AD.加热挡功率为440 W二、填空题(本大题7小题，每空1分，共21分)8.如题8图所示，我国宇航员在中国空间站为广大青少年带来了一场太空科普课，授课期间，宇航员与学生的实时互动交流是通过________(选填“超声波”“次声波”或“电磁波”)进行传播的，若以太阳为参照物，中国空间站是_______的(选填“静止”或“运动”).空间站利用太阳能电池板获得的电能属于_________次能源.9.如题9图所示为发电机的原理图，当线圈abed静止不动时，灵敏电流计指针(选填“会”或“不会”)偏转；当线圈abcd逆时针连续旋转时，回路中(选填“会”或“不会”)产生感应电流，灵敏电流计的指针将(选填“向左偏转”“向右偏转”或“左右摆动”).10.如题10图所示，身高1.7m的小明，站在1.5m高的平面镜前，他离平面镜的距离为1.4m,则他在镜中的像高是_______m,像到小明的距离为______m;小明走近平面镜的过程中，镜中的像将______(选填“变大”"变小”或“不变").11,取下洒精灯灯帽后，由于扩散，小明闻到了酒精的气味，说明小明点燃酒精灯将200g的水从20℃加热到70℃,则水吸收的热量为______J.燃烧过程中，洒精的质量在减小，酒精的比热容_____(选填“变大”“变小”或“不变”)。
物理人教版九年级全册电热器多档位问题
2.乐乐家有款电热水器，说明书上有工作原理电路图（如图甲）， 有“加热”和“保温”两档，正常工作时电路的总功率分别为
1210W和11W．试求：
(1)当处于“加热”挡工作时，双掷开关S应置于______(选填“1”“2”或“中间” (2)若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值 各为多大？
同学们好！！
28.（8分）下图是一种调温型电热毯的电路示意图，R1和R2是两根相同的 电热丝。图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB 、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、 “2”、“3”、“4”档中的某一档位上。当开关处于“4”档时，电热毯不 发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30W 。
2、如表为一台电烤箱的铭牌
，其内部简化电路如图所示 ，R1和R2均为电热丝．求： （1）电烤箱在高温挡正常 工作时的电流和R1的阻值； （2）当电烤箱在低温挡正 常工作时， R2的阻值及电 阻R1消耗的电功率。
××牌电烤箱
额定电压 220V
额 高温 1100
定挡 W
功 率
低温 挡
440W
电源频率 50Hz
（1）电热毯以最小发热功率工作时，流过电路中的电流为多少安？（结 果保留两位小数）
（2）开关分别处于“1”、“2”档时，电热毯的发热功率分别为多少瓦？ （3）开关分别处于“3”档时，电热毯工作30分钟产生的热量是多少焦？
2013年中考
2014年四月调考
2014年中考
一、理论分析
在下图电路中R1>R2，电源电压相同且恒定。四个电路的 总电阻R甲、R乙、R丙、R丁由大到小的顺序是 ：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
饮水机问题
1．如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态．已知电源电压保持220V不变，R1和R2均为发热电阻，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：
（1）饮水机处于保温状态时电路中的电流是多少？
（2）饮水机处于加热状态时电路的总功率是多少？
2．如图所示，是某电热饮水机及其部电路原理图、其说明书上收集到的数据。
该电热饮水机有加热和保温两种工作状态（由机温控开关S0自动控制），其部有一个热水箱，热水箱中的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。
饮水机电路原理图
（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃
这一过程中，水吸收的热量是多少？（提示：1L="1.0" ×10-3m3）
（2）正常加热时R1、R2的电阻值是多少？
3．如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=44Ω，R=2376Ω．
（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？
（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？
（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．
4．如图所示，是某电热饮水机的电路原理图．它有加热和保温两种工作状态（由温控开关S 2自动控制），该饮水机的
热水箱容积1L，额定工作电压220V，正常加热时
的功率1000W，保温时的功率40W．求：
（1）R1和R2的电阻值各是多大？
（2）在用电高峰期，该饮水机的实际工作电压只有200V，若该饮水机的加热效率为80%（即电流产生热量有80%被水吸收），若将装满水箱的水从30℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3，不计温度对电阻的影响，计算结果保留一位小数．）
5.如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω.
（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？
（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？
（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。
6.佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S0自动控制：当胆水的温度被加热到90o C时，加热状态就停止而进入保温状态；当胆水的温度降到60 o C时，加热状态就启动。
图12是该饮水机的电路原理图。
佳同学通过观察还发现：当胆装有1千克水时，饮水机的加热状态每次只启动5分钟就停止。
问：（1）温控开关S0在何种状态（断开或闭合）时，饮水机处在保温状态？这时饮水机的电功率是多少？（2）在加热状态中，饮水机把电能转化为水的能的效率是多
少？（已知水的比热容是4.2×103J/(・
o C)
7.电热饮水机有加热和保温两种工作状态(由机温控开关S0自动控制)，从说明书上收集到如下表的
参数和如图所示的电路原理图。
求：
（1）当S闭合、S0断开时,饮水机处于状态（选填“加热”或“保温”）。
（2）求电R1，R 2的阻值。
（3）若将水箱装满20℃的水，需要工作25min才能加热到75℃。
求加热过程中水吸收的热量和该电热饮水机的加热效率．〖c水=4.2×103J/(kg·℃)〗
8.电热饮水机有加热和保温两种工作状态（由机温控开关S 0自动控制），从说明书上收集到如表数据及如图所示的电路原理图：
（1）分析说明温控开关S 0断开时，饮水机处于哪种工
作状
态？ （2）求电阻R 2的阻值．
（3）求电热饮水机在加热状态下的工作电流．
9.电热饮水机有加热和保温两种工作状态额定电压220V ，加热时的功率440W ，保温时的功率40W 。
1)正常加热时R1的功率
2)正常加热时R1的电阻值
热水箱容量 2L
额定电压 220V
加热时的功率 400W
保温时的功率 40W
10.小明家的电热饮水
机，有加热和保温两种工
作状态，饮水机热水箱水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭
牌数据与电路原理图如下：
⑴求电阻R1的阻值；
⑵求正常加热时通过饮水机的电流；
⑶在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？
（4）重新加热前的水温t是多少？(不计能量损失，c水=4.2×103J /(kg·℃))
11.初二年级办公室的电热饮水机有加热和保温两种工作状态，饮水机的铭牌数据如下表，电路工作原理如图所示
（1）当开关S闭合，S1断开，它是处于______
状态；
2kg 220V 440W 40W
（2）正常加热时通过饮水机的电流是多少？（3）电阻R1的阻值为多少？
（4）正常加热5min电阻R2消耗的电能是多少？。
