实验九电容式传感器的位移实验学号:姓名:一、实验目的了解电容式传感器结构及其特点。

二、基本原理利用电容C=εA/d和其它结构的关系式,通过相应的结构和测量电路,可以选择ε、A、d中三个参数中,保持二个参数不变,而只改变其中一个参数,则可以组成测介质的性质(ε变)、测位移(d变)和测量液位(A变)等多种电容传感器。

本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器,如下图所示:它是有二个圆筒和一个圆柱组成的。

设圆筒的半径为R;圆柱的半径为r;圆柱的长为x,则电容量为C=ε2πx/ln(R/r)。

图中C1、C2是差动连接,当图中的圆柱产生∆X位移时,电容量的变化量为∆C=C1-C2=ε2π2∆X/ln(R/r),式中ε2π、ln(R/r)为常数,说明∆C与位移∆X成正比,配上配套测量电路就能测量位移。

三、实验器材主机箱、电容传感器、电容传感器实验模板、测微头。

四、实验步骤1、测微头的使用和安装参阅实验九。

按图1将电容传感器装于电容传感器实验模板上并按图示意接线(实验模板的输出Vo1接主机箱电压表的Vin。

图1 电容传感器位移实验安装、接线图2、将实验模板上的Rw调节到中间位置(方法:逆时针转到底再顺时传3圈)。

3、将主机箱上的电压表量程(显示选择)开关打到2V档,合上主机箱电源开关,旋转测微头改变电容传感器的动极板位置使电压表显示0V ,再转动测微头(同一个方向)5圈,记录此时的测微头读数和电压表显示值为实验起点值。

以后,反方向每转动测微头1圈即△X=0.5mm位移读取电压表读数(这样转10圈读取相应的电压表读数),将数据填入表1并作出X-V实验曲线(这样单行程位移方向做实验可以消除测微头的回差)。

4、根据表1数据计算电容传感器的系统灵敏度S和非线性误差δ。

实验完毕,关闭电源。

表1 电容传感器位移与输出电压值X(m15.414.914.413.913.412.912.411.911.410.910.4m)82 82 82 82 82 82 82 82 82 82 82V(mv)-480 -370 -276 -192 -120 1 69 140 219 301 383五、实验结果1、X-V实验曲线如下:2、计算系统灵敏度:ΔV=(-370-(-480))+(-276-(-192))+•••+(383-301)/10=86.3mVΔX=0.5mmS=ΔV/ΔX=172.6mV/mm(2)计算非线性误差:Δm =(-480+(-370)+(-276)+(-192)+(-120)+1+69+140+219+301+383)/11=-29.54mVyFS=-480mVδf =Δm / yFS×100%=6.2%六、思考题设计利用ε的变化测谷物湿度的传感器原理及结构?能否叙述一下在设计中应考虑哪些因素?答:由于是测谷物的湿度的,当此传感器放在谷物里面时,根据谷物的呼吸作用,用传感器检测呼吸作用的水分程度,从而判断出谷物的湿度,当电容的S与D为恒定值时C=f(ε),稻谷的含水率不同,介电常数也不同,可确定谷物含水率,传感器为两个板,谷物从传感器之间穿过。

7 电容式传感器位移特性实验

7 电容式传感器位移特性实验
传感器装于电容传感器实验模板,并将 传感器引线插头插入实验模板的插座中。 2、连线 接入±15V电源;将电容传感器实验模板的输出 端Vo1与数显单元Vi相接(插入主控箱Vi孔)Rw调 节到中间位置(方法:逆时针转到底再顺时转5圈)。 3、将主机箱上的电压表量程(显示选择)开关打到 2v档,合上主机箱电源开关,平移测微头改变电容 传感器的动极板位置使电压表显示0v ,再转动测微 头(同一个方向)5圈,记录此时的测微头读数和电压 表显示值为实验起点值。
二、圆柱形差动结构的电容式传感器
设圆筒的半径为r1,圆柱的半径为r2,圆柱的 长为x,则电容: 2πεx 2 c c x ln r1 r2 lnr1 r2
本实验电容器由两个圆筒和一个圆柱组成的。
2 2x C1、C2差动连接时 c ln r1 r2
C ∝x,配上测量电路,建立U∝ x,就能测量位移。 电容传感器的电容值非常微小,必须借助于测量电路, 将其转换成电压、电流、频率信号等电量来表示电容值的 大小。
电容式传感器的位移特性实验
实验目的
了解电容式传感器的结构及其特点。 了解电容式传感器测位移的原理
非电量 敏感元件
电参数 转换电路
电压或电流
实验原理
一、电容式传感器 1、定义 以电容为敏感原件,将机械位移量转换为电容量 变化的传感器称为电容式传感器。 2、分类 利用电容C=εs/d,通常将电容式传感器分为变 面积型、变介质型和变间隙型三种。 变面积型电容传感器中,平板结构对极距特别敏 感,测量精度受到影响,而圆柱形结构受极板径向变 化的影响很小,且理论上具有很好的线性关系,因而 成为实际中最常用的电容式传感器。
反方向每转动测微头1圈(△x=0.5mm) 读1次电压表读 数,记录10组数据),将数据填入表1并作出V—x曲线。 表1 电容传感器位置与输出电压值 X(mm) V(mV) 4、计算电容式传感器的系统灵敏度S和非线性误差δ。

位移测量及静态标定实验报告

位移测量及静态标定实验报告

位移测量及静态标定实验报告一、实验目的掌握常用的位移传感器的测量原理、特点及使用,并学会进行静态标定。

二、实验仪器CSY10B型传感器系统实验仪。

三、实验内容(一)电涡流传感器测位移实验1、测量原理:电涡流效应:扁平线圈中通以交变电流,与其平行的金属片中产生电涡流。

电涡流的大小影响线圈的阻抗Z。

Z = f(ρ,μ,ω,x)。

不同的金属材料有不同的ρ、μ,线圈接入相应的电路中,用铁、铝两种不同的金属材料片分别标定出测量电路的输出电压U与距离x的关系曲线。

2、测试系统组建电涡流线圈、电涡流变换器(包括振荡器、测量电路及低通滤波输出电路)、测微头、电压表、金属片(铁片和铝片)。

3、试验步骤①分别安装传感器、测微头;②连接电路;③依次用铁片、铝片进行位移测量,依次记录U(V) 铁片U(V) 铝片X/mmU(V) 铁片U(V) 铝片X/mmU(V) 铁片U(V) 铝片4、数据分析与讨论画出输入输出关系曲线,确定量程范围(在实验曲线上截取线性较好的区域作为传感器的位移量程),估算非线性误差,在测量范围内计算灵敏度,进行误差分析。

(二)光纤传感器测位移实验1、测量原理反射式光纤传感器属于结构型, 工作原理如图。

当发光二极管发射红外光线经光纤照射至反射体,被反射的光经接收光纤至光电元件。

经光电元件转换为电信号。

经相应的测量电路测出照射至光电元件的光强的变化。

2、组建测试系统光纤、光电元件、发光二级管、光电变换测量电路、数字电压表、反射体(片)、测微头。

3、实验步骤①观察光纤结构;②安装光纤探头、反射片;③连接电路;④旋动测微仪测位移,记录位移及测试系统的输出电压。

4、数据分析与讨论画出输入输出关系曲线,实验曲线上截取线性较好的区域作为传感器的位移量程,估算非线性误差,在测量范围内计算灵敏度,进行误差分析。

(三)电容式传感器测位移实验1、测量原理电容式传感器是将被测物理量转换成电容量的变化来实现测量的。

本实验采用的电容式传感器为二组固定极片与一组动极片组成二个差动变化的变面积型平行极板电容式传感器。

电容式传感器测位移实验

电容式传感器测位移实验
电容式传感器的位移 特性实验
一、实验目的
理解差动电容式传感器的工作原理,掌握差动电容 式传感器电路的组成并会计算其精度,了解电容传感器 在位移测量中的使用。
二、实验内容
利用电容式传感器测位移
三、实验仪器
• 传感器检测技术综合实验台、电容传感器实验模块、 电容传感器、振动源实验模块、示波器、导线。
六、实验报告要求 • 1. 实验数据真实,准确,填入表格 • 2. 对数据进行处理,进行误差分析,求出 线性度,灵敏度,做出输入-输出特性曲线
七、注意事项
• 1.不要带电操作,请仔细检查电路及仪器连 接后打开电源;
• 2.传感器内外筒上导线较细,请大家轻拿轻 放,并注意在改变位移时小幅度增加,避 免拉断导线; • 3.实验完成后注意整理好仪器再离开。
四、实验原理
S 0 r S C d d
• 差动圆筒式 两个外筒不动 等电势 内筒可动

差动电容式传感器结构图
二极管环形充放电电路
cx1
a
c
cx2
五、实验步骤
1.连接电路
2. 螺旋测微仪安装示意图
2.调节脉冲调制单元的电位器W1,使其输出 方波 3. RW1调节到中间位置,旋动测微头推进电 容传感器移动至极板中间位置,使电压数显 表显示为最小值 4.旋动测微头,每间隔0.5mm记下位移X与输 出电压值,填入表

电容式传感器的位移特性实验报告

电容式传感器的位移特性实验报告

-127
-106
-85
-64
-43
-25
-3
15
35
52
64
X/mm
24
24.5
25
25.5
26
26.5
27
27.5
28
28.5
29
29.5
U/mv
76
84
88
89
85
80
77
74
73
73
73
74
X/mm
29.5
29
28.5
28
27.5
27
26.5
26
25.5
25
24.5
24
U/mv
74
73
73
71
五、 思考题:
1、简述什么是传感器的边缘效应,它会对传感器的性能带来哪些不利影响。
对于平行板型电容器,其极板之间存在静电场。理想平行板电容器的电场线
是直线,但实际中在靠近边缘的地方会变弯,相当于在传感器电容中并联了一个
电容,而且越靠边就越弯到边缘时最弯,这种现象叫做边缘效应。
带来的不利影响:会引起极板间的电场分布不均,导致非线性问题仍然存在,
-530
-532
-534
-531
-526
-520
-515
-507
-502
-496
-489
-485
三、 数据处理:
1、输入—输出特性曲线
由表 1 电容传感器的输出电压值与输入位移量可画出该传感器的输入输出
特性曲线,如图 1 所示。
图 1 电容传感器特性曲线
200
输出电压U/mv

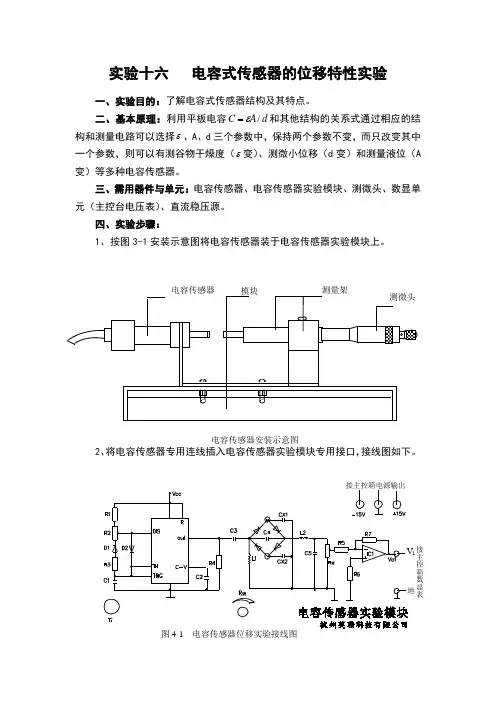

实验十六 电容式传感器的位移特性实验

实验十六   电容式传感器的位移特性实验

接主控箱电源输出
接主
控箱数显表
V i

图4-1 电容传感器位移实验接线图
实验十六 电容式传感器的位移特性实验
一、实验目的:了解电容式传感器结构及其特点。

二、基本原理:利用平板电容d A C /ε=和其他结构的关系式通过相应的结构和测量电路可以选择ε、A 、d 三个参数中,保持两个参数不变,而只改变其中一个参数,则可以有测谷物干燥度(ε变)、测微小位移(d 变)和测量液位(A 变)等多种电容传感器。

三、需用器件与单元:电容传感器、电容传感器实验模块、测微头、数显单元(主控台电压表)、直流稳压源。

四、实验步骤:
1、按图3-1安装示意图将电容传感器装于电容传感器实验模块上。

2、将电容传感器专用连线插入电容传感器实验模块专用接口,接线图如下。

电容传感器安装示意图
3、将电容传感器实验模块的输出端V
o1与数显表单元(主控台电压表)V
i

接(插入主控箱V
i
孔),Rw调节到中间位置。

4、接入±15V电源,旋动测微头推进电容传感器动极板位置,每隔0.5mm 记下位移X与输出电压值(此时电压档位打在20v),填入表4-1。

表4-1 电容传感器位移与输出电压值
5、根据表4-1数据计算电容传感器的系统灵敏度S和非线性误差δf。

解:s=4.125 δ=16.6%
实验总结:根据实验结果显示非线性误差较大,可能由于边缘效应的影响
自己需要熟练掌握数据处理的能力,从此次实验显示自己能力较弱。
