板坯连铸机漏钢原因分析及控制措施
板坯连铸机漏钢原因分析及控制措施
板坯连铸机漏钢原因分析及控制措施1.操作不当：操作人员操作不规范或经验不足，如操作时间过长、操作不准确等，容易导致板坯连铸机漏钢。
为了避免操作不当导致漏钢，应加强操作人员培训，提高他们的技术水平和操作经验，严格遵循操作规程，并进行必要的考核和监督。
2.连铸结晶器破损：连铸结晶器是冷却板坯的关键部件，如果结晶器破损，冷却水可能会直接进入铸坯中，导致漏钢。
为了避免这种情况，应定期对结晶器进行检查和维修，及时发现并更换破损的部件。
3.气孔：气孔是指铸坯内部存在的空隙，通常由于钢水中的氢气无法完全逸出而形成。
气孔会影响铸坯的质量，导致漏钢。
为了减少气孔，可以采取以下措施：（1）控制钢水的合金成分，控制钢水中的氢含量。
（2）在铸造过程中加入除氧剂，提高钢水中的溶解氧含量，减少气体生成。
（3）合理设计结晶器，使气泡易于从铸坯中升出。
4.结晶器堵塞：连铸结晶器内部可能会堵塞，导致冷却水无法均匀地冷却铸坯，造成漏钢。
为了避免结晶器堵塞，应定期对结晶器进行清洗和维修，保证结晶器内部的冷却水流通畅。
5.铸坯温度过高：铸坯温度过高会导致铸坯内部产生过多的气体，增加气孔的形成，从而引起漏钢。
为了控制铸坯温度，可以在连铸过程中控制冷却水的流量和温度，以达到合理的冷却效果；同时，在连铸过程中加强温度监控，及时调整连铸速度和冷却水的冷却效果。
6.铸模破损：铸模破损会导致铸坯内部形成孔洞和裂缝，导致漏钢。
为了避免铸模破损，应定期进行铸模的检查和维修，及时更换破损的部件。
7.其他原因：除了以上几点外，板坯连铸机漏钢还可能受到其他因素的影响，如连铸设备的老化、设备维护不当等。
为了确保连铸机的正常运行和减少漏钢，应加强设备的维护保养，定期进行设备的检修和更换关键部件。
综上所述，要控制板坯连铸机漏钢，需要从操作规范、设备维护、冷却控制等多个方面着手，以保证连铸过程的正常进行和铸坯质量的提高。
只有在整个生产过程中严格按照操作规程进行操作，定期维护检修设备，并加强钢水质量控制，才能有效控制和减少板坯连铸机漏钢的发生。
板坯连铸机漏钢成因分析及预防措施
;: 常规板坯连铸机参数及漏钢情况
; 5 9: 常规板坯连铸机的主要工艺参数 酒钢第二炼钢常规板坯连铸机主要工艺参数见 表 8。
第 ! 期8 8 8 8 8 8 8 8 8 8 8 8 程子建： 板坯连铸机漏钢成因分析及预防措施8 8 8
表 !" !##$ % !##& 年逐月漏钢情况
项目 产量 （ +） 综合合格率 （, ） 漏钢次数 !""# 年 %月 )’ """ **- )) ’ !月 $* #’* **- ) % &月 )) %#" **- $ ! ’月 $$ ("" **- )# % (月 ** ’&# **- ) % #月 )# &!$ **- )’ % $月 )" ((’ **- *’ & )月 $% $&# **- *& " *月 #% *&* **- *& " %" 月 !* ($& **- *! " %% 月 ($ )&" **- *$ " %! 月 $$ !’) **- *) " !""$ 年 %月 #"#&) **- *) " !月 #"""" **- *( " 合计
(
% "%’ (*" **- )* %&
表 ’" 漏钢情况统计结果
次数 % ! & ’ ( # $ ) * %" %% %! %& 时间 !""#."%."! !""#."%.%" !""#."%.&" !""#."%.&" !""#."!.%! !""#."&.") !""#."&.%# !""#."’.%! !""#."(.%( !""#."#.!( !""#."$."$ !""#."$.%$ !""#."$.%) 钢种 //’"" //’"" //’"" //’"" //’"" //’"" 5!&(67 5!&(6 5!&(6 （ 改） 5!&(67 （ 改） 5!&(67 （ 改） 5!&(67 （ 改） 5!&(67 （ 改） 规格 %#" 0 (!" %#" 0 (!" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" !!" 0 (&" 炉次 换包第 ! 炉 换包第 ! 炉 换包第 ! 炉 第( 炉 第) 炉 第 %& 炉 第( 炉 第# 炉 第 %! 炉 第* 炉 第# 炉 第) 炉 第( 炉 拉速 %- ! 1 2 134 %- !& 1 2 134 %- "( 1 2 134 %- " 1 2 134 %- "( 1 2 134 %- "& 1 2 34 %- "( 1 2 134 "- $( 1 2 134 "- *( 1 2 134 %- ") 1 2 134 %- " 1 2 134 %- " 1 2 134 "- $( 1 2 134 漏钢位置 内弧距坯头 #(" 11， 中间位置 内弧出结晶器， 距坯头 )%" 11， 中间位置 内弧中部距坯头 *"" 11 处 内弧中部偏西距结晶器上口 *"" 11 处 漏钢部位位于窄右出结晶器足辊位置 内外弧距结晶器上口 % &)" 11 外弧正中部， 漏钢点距结晶器上口 )(" 11 外弧中部偏西距结晶器上口 )"" 11 处 内弧出结晶器， 距坯头 )%" 11， 中间位置 内弧出结晶器下口位置 外弧宽面下口处 漏钢位置在结晶器窄左距上口 % 1 处 外弧宽面结晶器下口中部 漏钢形式 粘结漏钢 粘结漏钢 粘结漏钢 粘结漏钢 粘结漏钢 卷渣漏钢 粘结漏钢 粘结漏钢 粘结漏钢 粘结漏钢 粘结漏钢 机械外力划破坯壳 粘结漏钢
连铸板坯漏钢的影响因素及防止措施
生松动， 缝隙小的—侧则堵不到位 ， 造成开浇漏钢。
序进行封堵， 保证石棉绳堵紧并与引锭头端部对齐。 引 （） ５ 堵引锭后等待时间过长 ， 引锭头下滑引起 锭头堵好后冷却铁屑要铺撒均匀 ，厚度在 ｌ ｍ左 石棉绳松动导致漏钢。 ５ｍ 右， 燕尾槽内铁屑厚度约 １ ｉ， ０ ｎ冷却钢板交叉放置。 ａ ｒ １ ． 相应的防止措施 ．２ ２
文献标识码 ： Ａ
收稿 日期 ：０ ６ ０ — ３ ２０ — ８ ２
山西新临钢钢铁有限公司炼钢厂 （ 以下简称炼
漏钢 。
．
钢厂 ） １ 自 号板坯连铸机投产 以来 ， 对历次漏钢 在
进行分析总结的基础上 ， 采取了相应的防止措施 ， 连
（ ）中间包水 口对中插入位置不当。 口不对 ６ 水
一
（） ２ 开浇操作。 开浇过猛 ， 钢流冲动冷却材料， 使坯壳厚薄不均 ， 其次可能因钢流冲击过大 ， 晶 在结
器壁生成结疤或挂钢 ， 如不及时处理 ， 就会导致坯壳
次推人过多 ， 造成坯壳卷渣漏钢 ； 保护渣渣况不良
或结块严重， 未及时换渣或换渣操作不当， 使钢液暴 露， 结晶器壁润滑间断 ， 使坯壳粘连而漏钢。 （） ９ 挑渣皮操作不当。 晶器 内渣皮达到一定 结
口 不对中造成一侧钢水偏流 ； 口结瘤或水 口堵塞 ； 水
处漏 出 ； 铁屑铺撒不均 ， 冷却钢板安放位置不当 ， 使 开浇后钢水冷却效果不好 ，与引锭头接触处坯壳太 薄或坯壳与引锭头衔接不 良而发生漏钢。
升降速度和幅度过大等。 结晶器液位控制太低 ， 则坯
壳在结晶器内停留时间不够 ， 坯壳过薄而导致漏钢。 （） ８ 推渣操作不 当。 开浇时保护渣推人过早或
作者简介： 卫国， ， ７ 杜 男 １ ８年生， ９ 现在山西新 临钢炼钢厂工作 ， 助理工程师 。Ｔｌ０ ５ — ０ １０ ， — ｉ ：ｗ ０ ０ ２ ＠１３ｃｍ ｅ：３ ７ ３ ９ ２ Ｅ ｍａ ｄ ｇ６ ８ ３ ６ ． １ Ｌ ｏ
板坯连铸机粘接漏钢的原因与预防措施
板坯连铸机粘接漏钢的原因与预防措施引起板坯连铸机粘接漏钢的原因主要有以下几种：1.绞瓦线或底包钢结构磨损：连铸机的绞瓦线或底包钢结构磨损会导致板坯与绞瓦线之间的间隙变大，易导致板坯发生粘接断裂或漏钢。
预防措施：定期检查和更换绞瓦线和底包钢结构，确保其正常运行，并加强润滑措施，减少磨损。
2.结晶器机械振动：连铸过程中，结晶器的机械振动会导致结晶器内液态钢的流动不平稳，引起板坯的摆动和变形，从而产生粘接断裂或漏钢。
预防措施：加强连铸机结晶器的维护和保养，确保机械部件的正常运转，避免机械振动。
3.结晶器布水不均匀：结晶器布水不均匀会导致板坯的温度不均衡，从而使得板坯易发生粘接断裂。
预防措施：调整结晶器的水位和喷水压力，确保水流均匀，避免板坯温度的不均衡。
4.结晶器冷却器结垢：结晶器冷却器结垢会导致冷却效果不良，板坯的温度过高，易发生粘接断裂。
预防措施：定期对结晶器冷却器进行清洗和检查，清除结垢，保证冷却效果的正常运行。
5.连铸过程中切割速度过快：在连铸过程中，切割速度过快会导致板坯脱离连铸机的控制，产生较大的摆动，易发生粘接断裂。
预防措施：调整切割速度，使其适应板坯的尺寸和形状，减少切割过程中的摆动。
6.进料辊道制动控制不当：进料辊道制动控制不当会导致板坯的速度不稳定，易产生粘接断裂。
预防措施：加强对进料辊道的制动控制，确保板坯的进料速度平稳，减少速度变化造成的影响。
为了预防板坯连铸机粘接漏钢问题1.定期检查和更换关键部件，确保设备的正常运行。
2.加强润滑措施，减少设备磨损。
3.定期对连铸机进行维护和保养，避免机械振动。
4.调整结晶器的水位和喷水压力，保证水流均匀。
5.定期清洗结晶器冷却器，确保冷却效果的正常运行。
6.调整切割速度，使其适应板坯的尺寸和形状。
7.加强对进料辊道的制动控制，保证板坯的进料速度平稳。
综上所述，板坯连铸机粘接漏钢问题的原因多种多样，但通过采取相应的预防措施，可以有效减少粘接漏钢问题的发生，提高连铸工艺的稳定性和良品率。
方坯连铸机漏钢的成因及对策
Ｔｅｅｈ．Ａｄｖ．Ｍａｔｅｒ．，４（２００３），１８３．
［６］ ＩＣ Ｎａｋａｊｉｍａ， Ｈ． Ｈａｓｅｇａｗａ， Ｓ． Ｋｈｕｍｋｏａ ａｎｄ Ｍ． ［１４】Ｓ．Ｍｕｋａｅ，Ｋ．Ｎｉｓｈｉｏ，Ｍ．Ｋａｔｏｈ ａｎｄ Ｔ．Ｉｓａｙａｍａ：Ｑ．Ｊ．
Ｈａｙａｓｈｉ：ＩＳＩＪ Ｉｎｔ．，４６（２００６），８０１．
［９】Ｊ．Ｊａｎｉｓ，Ｋ．Ｎａｋａｊｉｍａ，Ａ．Ｋａｒａｓｅｖ，Ｓ．Ｊｏｎｓｓｏｎ，Ｒ．Ｉｎｏｕｅ ２９．
ａｎｄ Ｐ．Ｊ？ｎｓｓｏｎ：ＩＳＵ Ｉｎｔ．，５３（２０１３），２２１．
［１７】Ｃ．Ｇ．Ｇｒａ ｎｑｖｉｓｔ ａｎｄ Ｒ．Ａ．Ｂｕｈｒｍａｎ：Ｊ．Ａｐｐ１．Ｐｈｙｓ．，４７
［１Ｏ］Ｈ．Ｃｈｉｋａｍａ，Ｈ．Ｓｈｉｂａｔａ，Ｔ．Ｅｍｉ ａｎｄ Ｍ．Ｓｕｚｕｋｉ：Ｍａｔｅｒ． （１９７６），２２００．
３２Ｂ￣００１），６２９．
［２Ｏ】Ｍ．Ｏｐｉｅｌａ：ＪＡＭＭＥ，４７（２Ｏｌ １）’７． ．
［１２］Ｊ．Ｊａｎｉｓ，Ｋ．Ｎａｋ￣ｉｍａ，Ａ．Ｋａｒａｓｅｖ，Ｈ．Ｓｈｉｂａｔａ ａｎｄ Ｐ．Ｇ．
· １５ ·
Ｊｐｎ．Ｗｅｌｄ．Ｓｏｃ．，３（１９８５），５６６．
［７］Ｈ．Ｆｕｊｉｍｕｒａ，Ｓ．Ｔｓｕｇｅ，Ｙ．Ｋｏｍｉｚｏ ａｎｄ Ｔ．Ｎｉｓｈｉｚａｗａ： ［１５】Ｓ．Ｍａｍｕｄａ ａｎｄ Ｎ．Ｏｋｕｍｕｒａ：Ｔｅｔｓｕ－ｔｏ－Ｈａｇａｎ６，６２
Ｔｅｔｓｕ＿ｔ０＿Ｈａｇａｎ６，８７￣ｏｏｉ），７０７．
Ｔｒａｎｓ．ＪＩＭ，３７（１９９６），Ｎｏ．４，６２０．
［１ ８】Ｈ．Ｏｈｔａ ａ ｎｄ Ｈ．Ｓｕｉｔｏ：ＩＳＵ Ｉｎｔ．，４６（２００６），４２．
［１ １】Ｋ．Ｎａｋａｊｉｍａ ａｎｄ Ｓ．Ｍｉｚｏｇｕｃｈｉ：ＭｅｔａＵ．Ｍａｔｅｒ．Ｔｒａｎｓ．Ｂ， ［１９］Ａ．Ｖ．Ｋ．ａｒａ￣ｖ ａｎｄ Ｈ．Ｓｕｉｔｏ：ＩＳＩＪ Ｉｎｔ．，４６ （２００６），７１８．

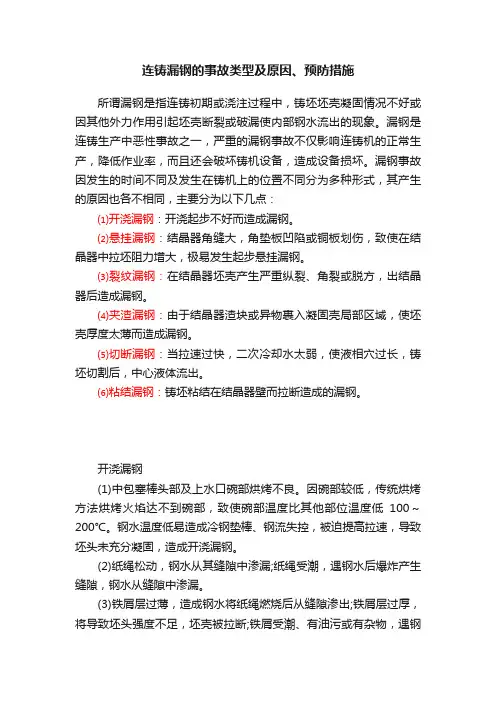

连铸漏钢的事故类型及原因、预防措施
连铸漏钢的事故类型及原因、预防措施所谓漏钢是指连铸初期或浇注过程中，铸坯坯壳凝固情况不好或因其他外力作用引起坯壳断裂或破漏使内部钢水流出的现象。
漏钢是连铸生产中恶性事故之一，严重的漏钢事故不仅影响连铸机的正常生产，降低作业率，而且还会破坏铸机设备，造成设备损坏。
漏钢事故因发生的时间不同及发生在铸机上的位置不同分为多种形式，其产生的原因也各不相同，主要分为以下几点：⑴开浇漏钢：开浇起步不好而造成漏钢。
⑵悬挂漏钢：结晶器角缝大，角垫板凹陷或铜板划伤，致使在结晶器中拉坯阻力增大，极易发生起步悬挂漏钢。
⑶裂纹漏钢：在结晶器坯壳产生严重纵裂、角裂或脱方，出结晶器后造成漏钢。
⑷夹渣漏钢：由于结晶器渣块或异物裹入凝固壳局部区域，使坯壳厚度太薄而造成漏钢。
⑸切断漏钢：当拉速过快，二次冷却水太弱，使液相穴过长，铸坯切割后，中心液体流出。
⑹粘结漏钢：铸坯粘结在结晶器壁而拉断造成的漏钢。
开浇漏钢(1)中包塞棒头部及上水口碗部烘烤不良。
因碗部较低，传统烘烤方法烘烤火焰达不到碗部，致使碗部温度比其他部位温度低100～200℃。
钢水温度低易造成冷钢垫棒、钢流失控，被迫提高拉速，导致坯头未充分凝固，造成开浇漏钢。
(2)纸绳松动，钢水从其缝隙中渗漏;纸绳受潮，遇钢水后爆炸产生缝隙，钢水从缝隙中渗漏。
(3)铁屑层过薄，造成钢水将纸绳燃烧后从缝隙渗出;铁屑层过厚，将导致坯头强度不足，坯壳被拉断;铁屑受潮、有油污或有杂物，遇钢水后爆炸或燃烧，钢水将纸绳燃烧后从缝隙渗出或坯头强度不足，坯壳被拉断。
(4)传统的封堵引锭方式是用纸绳将引锭头与结晶器间四周的缝隙塞紧、塞实。
钢水到站测温时，先在引锭头上均匀铺撒20～30mm厚的铁钉屑，然后在铁钉屑上按规定交叉摆放好钢板条。
如果钢板条摆放不好，会使钢水直接冲刷铁屑和纸绳;若钢板条熔化不充分，则初生坯壳过薄，拉坯时将导致坯壳撕破。
(5)操作中存在以下问题：开浇钢流过大，将铁屑冲散或将钢水溅到结晶壁上、角缝上形成夹钢;起步提速过快，每次超过0.1m/min，初生坯壳承受不了其拉力;有异物进入结晶器，并咬入初生坯壳中。
连铸机漏钢的原因及防范措施
连铸机漏钢的原因及防范措施1.机械密封磨损：由于连铸机设备长期高速运转，机械密封件会因为摩擦而磨损，导致钢水从密封部位泄漏出来。
2.设备老化：随着连铸机的使用时间增加，设备可能会出现老化现象，如设备结构松动、焊缝开裂等，从而引发漏钢问题。
3.冷却系统故障：连铸机的冷却系统中通常使用大量的冷却水来保持设备和钢水的温度。
如果冷却系统存在故障，例如水管破裂、阀门关闭不严等，就会导致钢水泄露。
4.操作不当：操作人员的操作技术和操作规程不当可能导致连铸机漏钢。
例如，钢水浇注时没有及时关闭阀门、不按照规定程序进行操作等。
1.定期检查和维护机械密封：定期检查和维护机械密封是防止漏钢的关键。
可以根据生产情况设定维护频率，及时更换磨损的机械密封件，确保设备的正常工作和钢水的密封。
2.防止设备老化：定期检查设备的结构和焊缝，及时发现问题并修复，避免设备老化导致的漏钢。
3.定期维护和检查冷却系统：定期维护和检查冷却系统，确保冷却水管道和阀门的完好和紧密连接。
定期清洗冷却系统，防止积垢和堵塞。
4.提高操作技术和规程：加强操作人员的培训，提高其操作技术水平。
制定和执行严格的操作规程，确保每个环节都按照规程进行操作，避免因操作不当导致的漏钢问题。
5.安装漏钢探测器：安装漏钢探测器来及时检测和报警漏钢，以便能够迅速停机修复，避免漏钢问题扩大。
6.提高设备的自动化程度：通过提高设备的自动化程度，减少人为的操作，从而降低操作失误导致的漏钢风险。
总之，连铸机漏钢的原因多种多样，需要通过定期检查和维护设备，提高操作技术和规程，安装漏钢探测器等方式来加强防范措施，确保连铸机的正常运行和钢水的安全。
大板坯连铸机粘结漏钢的原因分析及预防
大板坯连铸机粘结漏钢的原因分析及预防发表日期：2007-3-31 阅读次数：173摘要：漏钢是对连铸机损害最大的恶性生产事故，漏钢不仅造成生产中断，铸机作业率下降，更为严重的是损坏设备。
对济钢大板坯连铸机出现的粘结漏钢进行了分析，并提出相应的改进和预防措施，取得了良好效果。
济南钢铁集团总公司第三炼钢厂(以下简称济钢三炼钢)连铸机自2003年3月1 日投产至2004年8月31日，共发生5次漏钢，漏钢率为0.039 5％，其中粘结漏钢4次，占漏钢总数的80％，是影响连铸机正常生产的重要因素。
通过分析济南三炼钢粘结漏钢的具体原因，并采取相应的措施后，至今未发生1次漏钢。
1 连铸机的主要工艺参数现有连铸机实现了与120 t转炉和中厚板轧机的良好匹配，其主要工艺参数如下。
连铸机类型直弧形板坯连铸机流数1机1流生产能力125万t／a铸坯尺寸厚度200mm、270mm宽度1200～2lOOmm结晶器铜板长度900mm辅助设施漏钢报警系统和磨擦力监控系统冶金长度34.2mm弧形半径10m2 粘结漏钢的形成保护渣在连铸生产中起到非常重要的作用。
保护渣填充到结晶器铜板和初生坯壳之间，促进坯壳的生长，使坯壳具有足够的强度，以满足拉坯的需要；如果保护渣不能及时渗透到坯壳和结晶器铜板之间，会使坯壳与结晶器铜板之间的热阻增大，坯壳变薄，在钢水的静压力作用下，坯壳与铜板粘结，坯壳被撕裂，出结晶器后造成漏钢。
3 粘结漏钢坯壳的表征由于粘结的坯壳与结晶器保持同步，而其它部位的坯壳向下运动，在这种情况下，已粘结处会形成一个“倒V”型振痕(见图1)。
而在粘结处几乎看不到振痕，形成明显的粘结点。
图1 粘结形成的倒V 振痕漏钢坯壳的实际测量数据表明，粘结处的坯壳明显的比相邻的坯壳厚。
如在2004年6月份的窄面粘结漏钢中，离液面100mm，距离边部400mm处，坯壳厚度达到了24mm，其余部位坯壳厚度逐渐减薄到4～6mm的正常厚度，这个数据与理论符合的很好。
方坯连铸机漏钢原因分析及改进措施
摘要关于钢厂方坯连铸机漏钢情况，分析了夹渣漏钢、粘结漏钢和角部裂纹漏钢的特点及机理。
产生各类漏钢的主要原因是保护渣的性能、结晶器的精度、钢水过热度、拉速及浸入式水口的对中、操作等因素。
通过采取相应的措施，铸机的漏钢率有明显的降低。
关键词：方坯连铸机、漏钢、粘结、夹渣、角部裂纹1概述在连铸生产中，漏钢是危害很大的事故，轻则影响铸坯质量，造成废品，重则影响连铸机作业率，损坏设备，危机操作人员安全。
近年来，随着连铸工艺技术的进步，漏钢事故得到了有效抑制，但仍不能完全避免。
在连铸日趋高效化的今天，要保障生产的顺利进行，提高连铸机作业率，就必须减少和控制漏钢次数。
唐钢漏钢事故较多，漏钢率达到了0．209％，严重影响生产的畅行，对漏钢的成因进行分析，并采取相应措施，从而控制了漏钢事故的发生。
2铸机参数及漏钢情况2.1连铸机的主要工艺参数唐钢二钢轧厂有两台四机四流、三台六机六流方坯连铸机，实际年产能力400万t，浇铸的断四种：150 mmX 150 mnl、165 mmX 165 Innl、165 InnlX225 nlITl、165 mmX280 nnTl，所生产的钢种主要有建筑用钢、低合金钢、硬线钢、轴承钢、焊接用钢等近100个品种。
铸机采用定径水口和塞棒控制两种，浸入式水口加保护渣进行保护浇铸。
2.1.1 漏钢情况对该厂一年全年的漏钢情况分类统计，以夹渣漏钢、粘结漏钢和角部裂纹漏钢为主要漏钢类型，分别占漏钢总数的33．2％、26．5％和22％。
2.1.2夹渣漏钢、粘结漏钢和角部裂纹漏钢的原因分析2.1.3夹渣漏钢特点及机理第二钢轧厂方坯连铸机发生夹渣漏钢主要有以下特点。
1)漏钢处坯壳有一定的弧度，不像裂纹漏钢，有撕裂的感觉。
同时一般在漏钢后结晶器内没有残余坯壳。
2)夹渣漏钢主要是由于坯壳形成时夹带保护渣或大颗粒高熔点杂物导致传热减少，形成薄坯壳而漏钢。
方坯连铸时二次氧化产物、低碳钢冶炼时高粘性渣中不当的脱氧产物、结晶器中铝丝喷加不当造成氧化铝偏高、各种耐材脱落、浇铸过程中结晶器液位波动等，都会促使坯壳夹渣，抑制坯壳生长，造成漏钢。
连铸方坯漏钢原因分析以及预防措施
连铸方坯漏钢原因分析以及预防措施摘要：本文分析了新疆伊犁钢铁有限责任公司炼钢厂连铸小方坯漏钢的成因和影响因素，并在此基础上提出了在实际生产过程中解决连铸小方坯漏钢的基本思路以及解决措施，取得了良好的效果。
关键词：连铸小方坯漏钢分析措施1前言近年来，随着国内连铸工艺技术的进步，连铸漏钢事故得到了有效地抑制，但仍是一种不能完全避免的事故。
在连铸生产中，漏钢是危害性很大的事故。
它不仅产生废品、降低连铸机作业率和影响产量，而且损坏设备，极大地降低企业经济效益。
制约着铸机拉速、全流率等主要技术经济指标的提高，因此降低漏钢率是连铸工序历来十分重视的问题。
连铸日趋高效化的今天，要保障生产的顺利进行，就必须对漏钢原因进行分析，寻找防范措施，促进连铸高效化。
2漏钢原因2012年伊钢连铸车间漏钢共计58次。
以纵裂漏钢和角裂漏钢为主要漏钢类型，其中纵裂漏钢占41%，角裂漏钢占36%。
由于发生漏钢事故主要表现在纵裂漏钢和角部纵裂漏钢。
因此下面主要分析这两种漏钢类型的特点和机理以及产生的原因。
2.1形成的原因铸坯的表面纵裂纹产生于结晶器[1.2]，由于热流分布不均匀，造成坯壳厚度不均匀，在坯壳薄的地方产生应力集中，结晶器壁与坯壳表面间的摩擦力使坯壳承受较大的负荷，在牵引坯壳向下运动时产生纵向应力，这种应力与从结晶器窄面，到宽面中心线的距离呈直线增加，最大处在铸坯的中间，而钢水静压力随着坯壳往下移动呈直线增加，静压力使得坯壳向外鼓，表面裂纹得到进一步增大,当不能承受钢水静压力时出现纵裂漏钢。
在结晶器内，初生凝固坯壳由于角部为二维传热,凝固较其它部位快，气隙形成早，热阻增加，坯壳在结晶器中下部运行过程中生长慢，故坯壳较其它部位薄,在各种因素引起的拉应力作用下，便产生应力集中。
当坯壳薄弱处承受不住应力作用时，形成角部微小纵裂纹，出结晶器后失去支撑以及受二冷强冷影响，裂纹进一步扩大，出现漏钢。
2.2影响因素1结晶器的影响结晶器的锥度对纵裂纹形成具有决定性的作用[3]。
板坯连铸机漏钢原因分析及控制措施
钢种优化
钢种选择与优化
根据实际生产需求，选择合适的钢种，并进行优化，以降低因钢种问题导致的漏钢风险 。
钢种质量检测与控制
加强钢种的质量检测和控制，确保钢种的质量稳定，降低因钢种质量波动导致的漏钢风 险。
04
结论与展望
研究结论
板坯连铸机漏钢的主要原因包括：钢 水成分、温度和浇注工艺控制不当， 结晶器设计、维护和操作不当，以及 保护渣性能和质量问题等。
设备老化
随着设备使用年限的增加，铸机 内部零件可能发生磨损、老化或 疲劳断裂，导致设备性能下降， 容易出现漏钢事故。
设备维护不当
缺乏定期的设备检查和维护，可 能导致铸机内部零件出现故障或 潜在的安全隐患，从而引发漏钢 事故。
操作因素
操作失误
操作工人在生产过程中出现失误，如 错误地调整铸机参数、操作顺序不当 等，可能导致铸机运行异常，引发漏 钢事故。
操作不规范
操作工人未按照规定的操作规程进行 操作，可能对铸机造成损伤或引发漏 钢事故。
钢种因素
钢种特性
某些特殊钢种可能具有较高的结晶温度和凝固温度范围，增加了铸机操作的难 度，容易引发漏钢事故。
钢水成分
钢水中含有杂质或有害元素，可能影响钢的流动性和铸机的正常操作，从而增 加漏钢的风险。
03
控制措施
02
在控制措施方面，虽然本文提出了一些具体的建议，但实 际应用效果还需要进一步验证和完善。
03
未来研究可以针对不同类型的板坯连铸机进行更深入的调 查和研究，以制定更加具体和针对性的控制措施，提高铸 机的生产效率和产品质量。同时，可以探索更加智能和自 动化的监测和控制系统，实现铸机生产的全面优化和升级 。
THANKS
谢谢您的观看
板坯连铸机漏钢原因分析及控制措施
⑦液面不稳，波动较大，破坏了保护渣的正常流入和弯月面处初生坯壳的 形成条件。
⑧浇钢操作不规范：保护渣加入不均匀；挑渣条过深，破坏了初生坯壳； 给Ar气量不够或过大，造成液面死板或大翻等。
⑨钢水成分： 包晶钢及裂纹敏感钢，钢中S、P含量高等
三、漏钢的识别和控制
2、由设备原因造成的漏钢
跑锥度和偏振等设备故障是常见的引起漏钢的因素。
•跑锥度引起的漏钢 在结晶器液面和铸坯上没有黏结漏钢的特征，而在漏钢后的结晶器 上，可以测得窄面锥度较明显的变小（负锥度）。其控制是采取措施，固定好窄面锥 度。 •偏振引起的漏钢 产生偏振有如下三个原因： ①偏心轮轴承间隙大或轴承磨损 由于偏心轮轴承间隙大或轴承磨损，造成四个偏心轮在同一时刻不能产生相等的振幅，造
③拉速或温度的波动较大，造成保护渣无法适应Байду номын сангаас注条件的急剧变化
④推渣工不按要求加入保护渣，液面覆盖不均匀，时多时少，人为造成保 护渣性能不良。 ⑤浸入式水口的插入深度不合适，引起结晶器内流场状态不良， 造成保护渣融化不好，甚至卷渣，产生了可能漏钢的条件。
二、造成漏钢的原因
A、工艺及操作原因造成的漏钢：
产生表面裂纹或坯壳脱离不彻底，严重时，会产生漏钢
⑦结晶器宽、窄面水量不匹配，产生较严重的角部裂纹，引起漏钢。 ⑧结晶器冷却水水质差，造成结晶器铜板水槽结垢、藻类堵塞等，引起坯壳冷却 不均匀，甚至坯壳脱离不彻底，导致漏钢。
三、漏钢的识别和控制
1、由保护渣熔化不良造成的漏钢
•看渣面
• 性能好的保护渣 ①粉渣的铺展性好，渣面平整而均匀，②渣面活跃，有小火苗均匀跳 动，③渣层具有均匀的三层结构：30毫米左右的粉渣层、5毫米左右的烧结层、15毫米
厚板坯连铸机漏钢原因分析及预防措施
厚板坯连铸机漏钢原因分析及预防措施摘要：针对南阳汉冶特钢有限公司厚板3#厚板坯连铸机近三年发生漏钢事故的实际情况，分析探讨每次漏钢事故的原因，我们工程技术人员认为，3#厚板坯连铸机漏钢原因主要有钢种成分、开浇升速不规范、浸入式水口尺寸设计不合理、结晶器液面波动、钢水温度、结晶器保护渣及异常情况下的操作等，严格控制钢水中的Al2O3含量、控制铸机升速幅度、优化浸入式水口尺寸、避免结晶器液面波动、控制钢水温度、选择适宜的保护渣及加强操作等措施，厚板坯铸机漏钢可以完全避免。
关键词：厚板坯漏钢保护渣浸入式水口措施前言漏钢是板坯连铸生产中的恶性事故，事故危害可造成设备损坏，更换和修复结晶器和直弧段，滞坯处理时可能造成拉矫设备和扇形段辊列损坏，生产非正常中断，造成本炉次及后续炉次钢水回炉或该计划，降低了钢水收得率和合同计划的顺利执行，导致生产成本增加。
事故处理需要24～48小时，降低了连铸作业率。
事故处理时，职工劳动强度大、安全隐患多，增加了管理难度。
一次漏钢事故经济损失300～500 万元，甚至500万元以上。
南阳汉冶特钢炼钢厂3#铸机是西安重型机械研究所设计的全国第一台超厚板板坯连铸机，该铸机于2010年底建成投产后，月产可达5万t以上，至2013年5月，共生产板坯150万t。
随着铸机产能的逐渐释放，因管理和操作经验欠缺，漏钢成为威胁板坯生产稳定的首要问题。
不断总结教训、积累经验，降低漏钢事故率，是稳定连铸机生产、节能降耗、降低成本、增加效益的有效途径之一。
1汉冶特钢厚板板坯连铸机参数及漏钢情况1.1汉冶特钢厚板板坯铸机主要工艺参数，见表1。
1.2粘结漏钢事故分析表2010～2013年常规板坯连铸机粘结漏钢情况分析表，见表2。
2板坯连铸机漏钢原因分析2.1粘结漏钢的机理在钢水浇注过程中，结晶器弯月面的钢水处于异常活跃的状态。
由于各种原因，浇铸过程中流入坯壳与结晶器铜壁之间的液态渣被阻断，当结晶器铜板与初生坯壳的摩擦力大于初生坯壳的强度时，初生坯壳被撕裂与铜板产生粘结。
小方坯连铸机漏钢原因分析
连铸小方坯漏钢原因分析摘要连铸漏钢是连铸严重生产事故，本文结合连铸漏钢现象及原因全面分析，较详细地讨论漏钢产生的原因。
关键词：结晶器、漏钢、保护渣、过热度。
从小方坯连铸漏钢现象可分为：角裂漏钢、中部漏钢、拉断漏钢、起步漏钢。
从连铸漏钢的原因分析可分为：1.操作不当引起的漏钢。
2.钢的过热度不合理。
3.结晶器保护渣引起的漏钢。
4.结晶器对弧不好。
5.结晶器振动频率、振幅不合理。
6.二冷喷淋水不合理。
7.结晶器装配不合理。
具体分析：一．操作不当引起的原因:1.结晶器水口不对中,造成结晶器中的钢液温度冷却不均，造成铸坯壳薄厚不均漏钢.2.钢液位没有看住,造成钢液过低漏钢或溢钢后造成钢坯拉断漏钢。
或由于生产各种原因造成节奏不稳定，导致拉速波动大，凝固曲线偏离铜管内腔曲线，易发生坯壳厚度不均匀，在结晶铜管使用后期易发生出结晶器口角裂漏钢，角裂漏钢往往发生在拉速调整后的短时间内，因此，要尽可能保证拉速稳定，不能以调整拉速来适应钢水温度、冶炼周期和供钢节奏，而是应积极保证钢水供应和钢水质量，满足连铸需求；浸入式水口寿命短，更换频繁，更换时需将中间包整体升高，出现其它流次水口插入深度过浅，液面不稳定现象，易造成卷渣漏钢；原水口耐材不配套，上下水口之间接冷钢，用小氧管吹烧形成的氧化渣进入结晶器，易造成下渣漏钢。
3.结晶器中的渣圈捞不及时,造成铸坯卷渣漏钢.4.水口堵塞或机械折断,造成漏钢.二．钢的过热度不合理:1)裂纹漏钢与中包温度和拉速关系密切，保证钢水有一定的过热度，能保证钢水顺利浇完。
理论研究表明，过热度每增加10℃，结晶器出口坯壳厚度减少3%，温度过高，就会造成出结晶器坯壳薄和高温强度低，受到的应力一旦撕破坯壳，就容易产生裂纹漏钢.三．结晶器保护渣引起的漏钢:1)加保护渣不及时，造成铸坯与结晶器铜管之间没有润滑。
2)保护渣选择不合理，即：熔点、溶速不合理。
结晶器保护渣作用：绝热保温、防止二次氧化、吸收夹杂物、润滑坯壳与结晶器铜管，减少摩擦阻力。
方坯连铸机漏钢原因分析及改进措施
方坯连铸机漏钢原因分析及改进措施作者：郭新亮来源：《山东工业技术》2014年第21期摘要：近年来，随着社会经济的迅猛发展，钢铁工业中的连铸工艺技术也随之不断提升，漏钢事故的发生率虽日趋下降，但仍然还存在隐患。
本文就钢厂的方坯连铸机漏钢的各种原因进行详细分析，比如保护渣的性能情况、钢水过热、结晶器的精准度以及操作失误等。
并针对漏钢源头提供相应的解决措施，最大限度的降低连铸机的漏钢率。
关键词：方坯连铸机；漏钢；粘结；角部纵裂；夹渣1 前言在钢铁工业的连铸生产过程中，一旦发生漏钢事故，产生的影响是巨大的。
轻度的漏钢会导致铸坯质量受损从而无法投入使用，若是严重的漏钢，则会破坏设备，甚至危及工作人员的安全。
在当前连铸工艺技术日益高效的大背景下，只有最大限度的减轻和限制漏钢次数，才能够不断提升连铸机器的作业率，从而更好的保证一切生产操作的顺利运行。
2 连铸机的参数某一炼钢厂有两台4机4流全弧型单点矫直连铸机，年生产力在200万T，浇铸的断面有四种，所生产的主要钢种包括：建筑用钢、低合金钢以及焊接钢等。
连铸机是使用浸入式水口加保护渣的方式进行操作。
3 夹渣漏钢、粘结漏钢和角部裂纹的原因分析3.1 夹渣漏钢的特点和原因夹渣漏钢的主要特点是，坯壳是有一定的弯弧，给人撕裂的印象，但又与裂纹漏钢并不相似。
并且，在漏钢后，结晶器内一般没有残留的坯壳。
连铸坯壳在形成的时候夹杂着保护渣或是有极大颗粒的高熔点杂物，从而造成热的传递大大减少而形成了坯壳漏钢。
出现夹渣漏钢的主要因素有以下几点：第一，当结晶器发生震动的时候，平衡度不够而造成的左右摆度不均衡，结晶器内部的渣子因此被带入钢水中，当其临近坯壳的时候，就会导致传热过低的情况，从而造成坯壳根本不能够耐受钢水所产生的压力，就出现了漏钢事故。
第二，操作人员的操作不当，导致结晶器的钢水液面波过大，因此而产生卷渣漏钢情况。
第三，钢水不够纯净。
冶炼过程中，如果钢水的纯净度不够或者被二次氧化，导致杂质不断增多，当杂质积累到一定的数量，就会被卷入结晶器的钢水当中，于是就会产生与结晶器震动不平稳的时候相类似的漏钢情况。
板坯连铸机漏钢事故的原因分析及防止 精品
板坯连铸机漏钢事故的原因分析及防止摘要：本文分析了某某钢二炼钢厂板坯连铸机漏钢事故产生产的原因及防止板坯连铸机漏钢的措施。
采取相应控制措施之后，目前某某钢二炼钢厂常规板坯连铸机频繁漏钢的势头得到了明显的控制。
关键词：板坯粘结漏钢保护渣水口浸入深度1 前言某某钢第二炼钢厂常规板坯连铸机自2005年4月18日投产以来，铸机漏钢问题始终困绕着二炼钢厂的正常生产，对二炼钢厂的正常生产造成了重大的冲击，连铸机的漏钢问题成为制约二炼钢厂生产的瓶颈环节。
频繁的漏钢事故使连铸机设备的劣化趋势明显加剧，铸机检修质量无法保证。
为降低连铸机漏钢事故，二炼钢厂成立了攻关组，经过对漏钢事故的原因进行分析，采取了相应的措施，板坯连铸机结晶器漏钢事故得到了明显的控制。
2 某某钢第二炼钢厂常规板坯连铸机参数及漏钢相关情况简介2.1某某钢第二炼钢厂常规板坯连铸机的主要工艺参数表1 主要工艺参数铸机产量万吨／年2 生产钢种四大类二十多个品种3 连铸坯厚度mm 160，2204 连铸坯宽度mm 850～16005 铸机半径m 9.56 连铸机型式立弯式(连续弯曲,连续矫直)7 连铸机冶金长度m 31.98 铸机正常拉速m/min 1.0~1.49 结晶器长度mm 95010 振动方式液压(正弦,非正弦)11 二冷方式气水冷却(十四个控制回路)2.2漏钢统计情况从某某钢二炼钢厂常规板坯连铸机从2004年4月18日正式投产以来，共发生各种漏钢事故17次。
其中粘结漏钢14次，占到所有漏钢的82％。
其它三次漏钢为卷渣漏钢，裂纹漏钢，尾坯漏钢。
板坯连铸机漏钢事故成为制约全厂正常生产的瓶颈环节。
3 某某钢二炼钢厂常规板坯连铸机漏钢原因分析3.1粘结漏钢结晶器粘结漏钢形成的过程如图1所示。
在钢水浇注过程中，结晶器弯月面的钢水处于异常活跃的状态。
如图1所示,由于各种原因，浇铸过程中流入坯壳与结晶器铜壁之间的液态渣被阻断，当结晶器铜板与初生坯壳的摩擦力大于初生坯壳的强度时，初生坯壳被拉断，与铜板产生粘结。
板坯连铸机粘接漏钢的原因与预防措施
分 的检测结 果 （ 表２ 、表３），可 以看 出理化指 标均 达 到技 术 要 求 ，而水 分 则 较要 求 的０５ ．％偏 高 ，通
过调 查 发 现水 分 高 的 主要 原 因有 ：① 由于Ｑ３ ５ ４ 产
接 ，拉坯 阻力增 大 ，粘 接处被 拉裂 而产生 的漏 钢 。 除 Ｑ ４ 低 合金 钢 钢水 在 凝 固过程 中发 生 ６— 相 ３５ 变 。体 积强烈 收缩 ，裂纹 敏感性 大 ，容易产 生表 面 裂 纹 的原 因外 ，粘 结漏 钢 的影 响 因素具 有一 定 的 综 合性 ，包 括保 护渣 的性能 及工艺 、操 作 因素 的影
昆钢 科 技
２１年第３ ００ 期 Ｋ ｎ ａ ｇ Ｋ ｊ ｕ ｇ ｎ ｅ ｉ ２１年７ ０ ０ 月
板 坯 连 铸 机 粘 接 漏 钢 的 原 因与 预 防措 施
姚 云 苗 杨 国 涛 苏本 红
（ 钢厂 ） 炼
摘 要 对 昆铜 炼 钢 厂 ９ 板 坯 连 铸 机 生 产 Ｑ３ ５ 合 金 钢 产 生 粘 接 漏 铜 进 行 了分 析 ，找 到 了粘 结 漏 钢 的 具 号 ４低 体 原 因 ，通 过 制 定 实 施 相 应 的 工 艺 、设 备 改 进 措 施 ，低 合 金 钢 粘 接 漏钢 的 频 次减 少 ，确 保 了连 铸 生 产 的 顺
行。
关 键 词 板 坯 低 合 金 钢 粘 结 漏铜
Ｃａ ｅＡｎａｙ ｉ ｎ Ｂｒ ａ ｏ ｔｏ ｌ ｂ Ｃｏ ｔｎ ｕｓ ｕｓ ｌ ｓｓｏ ｅ ｋ ｕ ｆＳ ａ ｎ ｉ ｕｏ
Ｃａ ｔ ｒＤｕｅｔ ｔｃ ｉ ｇ ｏ ｏ ｉ ｉ ｅ ｈ ｌ ｓｅ ｏ Ｓ ｉ ｋ ｎ ｆＳ ｌ ｆ ｄ Ｓ ｅ ｌ ｄｉ
Ｙａ ｎ ｍ ｉｏ Ｙａ ｇＧｕ — ａ Ｓ ｕ Ｂｅ — ｏ ｇ ｏＹｕ － ａ ｎ ｏ— ｏ ｈ ｎ — ｎ ｔ ｈ
板坯连铸机漏钢原因分析及控制措施
板坯连铸机漏钢原因分析及控制措施汇报人：日期:•板坯连铸机漏钢现象概述•漏钢原因分析•控制措施目录•实际应用与效果评估板坯连铸机漏钢现象概述01•漏钢现象：在板坯连铸过程中，高温钢水从铸机内部的裂缝或缺陷处泄漏出来的现象。
漏钢可能导致高温钢水接触工人或设备，引发严重的人身伤害和设备损坏。
安全风险产品质量下降生产效率降低漏钢会造成铸坯表面缺陷，严重影响板坯的质量和后续加工性能。
漏钢事故会中断连铸生产，导致生产效率降低，增加生产成本。
030201铸坯表面出现裂纹、孔洞或凹陷。
钢水泄漏导致的烟雾、火花或燃烧现象。
铸坯局部或整体形状变形。
设备异常声音或振动。
漏钢现象的常见表现漏钢原因分析02设备老化01连铸机设备长时间运行，关键部件磨损严重，未能及时更换或维修，容易导致漏钢。
设备安装精度02设备在安装过程中，如果存在安装精度不达标或者关键部位的紧固不牢固，会在运行过程中产生缝隙，进而导致漏钢。
冷却系统失效03连铸机的冷却系统对于防止漏钢起到关键作用，如果冷却系统发生故障，如冷却水流量不足、冷却水管破裂等，都会导致铸坯在凝固过程中受热不均，产生裂纹，从而引起漏钢。
拉坯速度过快在追求高效率的生产过程中，如果拉坯速度过快，会导致铸坯在凝固过程中的应力分布不均，增加漏钢的风险。
浇注温度过高如果浇注温度过高，超过了连铸机的设计能力，会导致铸坯在凝固过程中内部应力增大，容易产生裂纹，进而引发漏钢。
保护渣性能不佳保护渣对于防止铸坯表面氧化和吸气具有重要作用，如果保护渣的性能不佳，会导致铸坯表面质量下降，容易产生裂纹，从而引发漏钢。
操作人员在操作过程中，如果没有按照操作规程进行，如浇注速度控制不当、冷却水调节不及时等，都会导致连铸机运行不稳定，增加漏钢的风险。
操作不规范对于新上岗的操作人员，由于缺乏经验，对于异常情况反应不及时，也容易导致漏钢事故的发生。
缺乏经验在生产过程中，如果监控人员对于连铸机的运行状态监控不到位，如未能及时发现设备异常、工艺参数偏离等情况，也会导致漏钢事故的发生。
大方坯连铸机粘结漏钢的原因分析及控制
大方坯连铸机粘结漏钢的原因分析及控制发表时间：2016-10-18T08:56:12.853Z 来源：《科技中国》2016年6期作者：谭奇峰张波余衍丰[导读] 本文主要针对韶钢7号大方坯连铸机某次漏钢进行完整的取样及分析找出了漏钢的类型及原因提出控制措施。
（宝钢特钢韶关有限公司广东韶关512123）摘要：方坯连铸漏钢的类型及原因诸多，影响因素复杂，本文通过某次漏钢后残留的坯壳进行科学的检验及分析确定出了漏钢的类型，结合当时实际工况及技术参数阐述了漏钢的原因及提出应对措施。
关键词：方坯粘结漏钢原因措施1.前言：通常把断面大于220mm×220mm的铸坯称为大方坯，大方坯主要用于轧制硬线、管材、棒材、型材以及轴承钢、齿轮钢等特殊用钢。
大方坯连铸机对比小方坯铸机设备精度更高，投资成本更大，如果生产中发生发生漏钢事故危害极大，不但对设备造成较大损失还会导致停机甚至危害操作人员的安全。
国内冶金工作者对连铸的漏钢原因做了大量的研究及实践，本文主要针对韶钢7号大方坯连铸机某次漏钢进行完整的取样及分析找出了漏钢的类型及原因提出控制措施。
2.主要工艺及装备：韶钢7号连铸机是2013年从达利涅引进的5机5流大方坯连铸机，主要断面为280×280、320×320、320×425，铸机半径14m，冶金长度27m，拥有E-EMS、F-EMS，动态轻压下等技术，结晶器铜管为多锥度弧形，常用拉速0.5-0.9m/min。
3.漏钢原因调查3.1生产过程3.1.1漏钢炉次成份及温度3.1.3保护渣使用情况：所用结晶器保护渣为生产日期为2016年1月23日，2月中旬开始在7号机低碳系列钢使用，3月16日在15CrMoG钢四炉单流统计，渣耗量约0.60 kg/t。
3.1.4结晶器铜管磨损情况：1流铜管使用次数为342炉钢，与目标使用次数800炉相比，炉次较少，从漏钢后的铜管内壁状态反映铜管磨损状况良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、漏钢的识别和控制
2、由设备原因造成的漏钢
跑锥度和偏振等设备故障是常见的引起漏钢的因素。
•跑锥度引起的漏钢 在结晶器液面和铸坯上没有黏结漏钢的特征，而在漏钢后的结晶器 上，可以测得窄面锥度较明显的变小（负锥度）。其控制是采取措施，固定好窄面锥 度。 •偏振引起的漏钢 产生偏振有如下三个原因： ①偏心轮轴承间隙大或轴承磨损 由于偏心轮轴承间隙大或轴承磨损，造成四个偏心轮在同一时刻不能产生相等的振幅，造
③拉速或温度的波动较大，造成保护渣无法适应浇注条件的急剧变化
④推渣工不按要求加入保护渣，液面覆盖不均匀，时多时少，人为造成保 护渣性能不良。 ⑤浸入式水口的插入深度不合适，引起结晶器内流场状态不良， 造成保护渣融化不好，甚至卷渣，产生了可能漏钢的条件。
二、造成漏钢的原因
A、工艺及操作原因造成的漏钢：
产生表面裂纹或坯壳脱离不彻底，严重时，会产生漏钢
⑦结晶器宽、窄面水量不匹配，产生较严重的角部裂纹，引起漏钢。 ⑧结晶器冷却水水质差，造成结晶器铜板水槽结垢、藻类堵塞等，引起坯壳冷却 不均匀，甚至坯壳脱离不彻底，导致漏钢。
三、漏钢的识别和控制
1、由保护渣熔化不良造成的漏钢
•看渣面
• 性能好的保护渣 ①粉渣的铺展性好，渣面平整而均匀，②渣面活跃，有小火苗均匀跳 动，③渣层具有均匀的三层结构：30毫米左右的粉渣层、5毫米左右的烧结层、15毫米
板坯连铸机漏钢原因分析及
控制措施
王中元 2006.5
一、连铸机漏钢常见情况
●浇注过程中漏钢一般发生在结晶器内，在拉坯的过程
中，有些漏钢在没出结晶器口前又被焊合，有些较为严重 的漏钢不能在结晶器内焊合，造成真正意义上的漏钢；
• 但有时当结晶器、足辊和零号段严重错位时，在较高拉速 情况下，在结晶器下口会产生漏钢； • 而由于局部卷渣，漏钢甚至可以发生在零号段下部。 ●开浇漏钢是在出苗过程中在引锭头处发生的漏钢。
三、漏钢的识别和控制
可采用排除法，先设备，后工艺。
当设备处于了正常状态后，调整好工艺和操作，
漏钢完全可以得到控制和避免。
谢 谢！
ቤተ መጻሕፍቲ ባይዱ
二、造成漏钢的原因
A、工艺及操作原因造成的漏钢：
①保护渣性能不良，（熔点、溶速、黏度）液渣不能均匀流入气隙，造成 不均匀导热，形成不均匀的凝固壳，产生纵向裂纹；由于不能形成良 好的液渣层，结晶器与坯壳间的润滑状态变差，摩擦力增大，坯壳产 生横向裂纹，均可导致漏钢 ②钢水洁净度差，大量夹杂上浮至保护渣中，引起保护渣性能改变
三、漏钢的识别和控制
1、由保护渣熔化不良造成的漏钢
•控制措施
• 选择熔点、熔速、黏度适合本铸机工况的保护渣 • 提高钢水的纯净度，搞好全程保护浇注，减轻夹杂上浮对保护渣性能 的影响 • 稳定拉速，严格控制中间包钢水过热度 • 稳定液面（使用液面自动控制系统）
• 规范操作，按要求加入保护渣
• 选择合适的浸入式水口形状和尺寸 • 采用合适的手段调整液面的活跃性
⑥浸入式水口尺寸设计不合适造成局部钢水流动状态不良，甚至产生偏流。
⑦液面不稳，波动较大，破坏了保护渣的正常流入和弯月面处初生坯壳的 形成条件。
⑧浇钢操作不规范：保护渣加入不均匀；挑渣条过深，破坏了初生坯壳； 给Ar气量不够或过大，造成液面死板或大翻等。
⑨钢水成分： 包晶钢及裂纹敏感钢，钢中S、P含量高等
⑩开浇漏钢主要是引锭头没堵好或开浇过猛，冲散了封堵料，造成钢水从 引锭头与铜板接缝处漏出，引起拉漏或拉不动。
二、造成漏钢的原因
B、由设备原因造成的漏钢：
①结晶器铜板表面损坏，结晶器宽、窄面铜板交接处缝隙过大，造成结晶器挂钢。
②结晶器锥度不当，凝固收缩受力状态不良 ③振动系统产生偏振，坯壳受外力造成破坏； ④振动系统参数设定不合理，负滑脱时间和负滑脱率合理值的拉速范围太窄。 ⑤结晶器、0#段、1#段对弧、对中不良，出结晶器坯壳受侧向力，加剧了原结晶 器内缺陷的严重性，可导致漏钢。 ⑥结晶器冷却水水量不合适，过大或过小（生产品种钢时，该影响尤其明显），
成偏振。这种情况是产生偏振的常见原因。
②振动导向系统故障。常见的有板簧定位松动，个别的也有板簧超过疲劳极限，产生塑性 变形或断裂，引起振动故障 ③振动台框架支撑面不平，引起偏振
结晶器偏振时，浇钢工能够感觉到钢水面在结晶器内有晃动，用水面或立起的硬币可测得
偏振，此时，必须立即停止浇钢，更换好的振动装置。
左右的液渣层。如果发现渣面上有烧结状块状物，渣面死黑，无亮点，无小火苗跳出，
测液渣层小于5毫米，渣条大而不均匀，不易自动与结晶器壁脱离等现象，则需要马上 调渣，否则，很快就可能漏钢。
•看铸坯
• • 性能好的保护渣的铸坯表面 ①振痕清晰工整，浅而宽度均匀，②表面光洁，平整，没 有渣粒黏结，没有小漏点。 如果在漏钢前的铸坯表面上发现振痕紊乱，宽、窄不等，深、浅不等，振痕倾斜，表 面渣粒黏结，有小漏焊合的凸凹面，再根据上述渣面状态，基本可以判断该漏钢是保 护渣问题引起的漏钢。
