知识点1:透镜1.透镜的种类及特点:(1)凸透镜:中间厚,边缘薄的透镜叫凸透镜,例如远视镜,其特点是对光有会聚作用,又称会聚透镜。

(2)凹透镜:中间薄,边缘厚的透镜叫凹透镜,例如近视镜,其特点是对光有发散作用,又称发散透镜。

(3)补充:一般透镜的两个表面中至少一个表面上球面的一部分,如果透镜的厚度远小于球面的半径,这种透镜就叫做薄透镜。

2.透镜的焦点、主光轴、光心、焦距:(1)主光轴:透镜上通过两个球面球心(透镜镜片的两个表面或者至少一个表面是球面的一部分)的直线叫做主光轴,简称主轴。

(2)光心:凡是通过该点的光,其传播方向不变,这个点叫做光心,用O表示。

(3)焦点:凸透镜可以使跟主光轴平行的光会聚在主光轴上的一点,这个点叫做凸透镜的焦点,用F表示。

(4)焦距:凸透镜的焦点到光心的距离叫做焦距,用f表示。

(5)补充1:a.焦距的长短反映了凸透镜会聚作用的强弱,焦距短的会聚作用强。

b.凸透镜表面的凸起程度决定了它的焦距的长短:表面越凸,焦距越短,每个凸透镜的焦距是一定的。

(6)实焦点和虚焦点:对于凸透镜来说,其左侧和右侧都有一个焦点,这两个焦点都是实焦点,是实际光线会聚而成的;对于凹透镜来说,其左侧和右侧都有一个焦点,这两个焦点都是虚焦点,不是实际光线会聚而成的。

(7)三条特殊的光线:a.平行于主光轴的光线折射后通过焦点。

(对于凹透镜来说,是折射光线的方向延长线经过虚焦点。

)b.通过焦点的光线折射后与主光轴平行。

(对于凹透镜来说,是其延长线经过虚焦点的光线折射后与主光轴平行。

)c.通过光心的光线的传播方向不变。

知识点2:生活中的透镜1.照相机:照相机利用当u>2f时,物体通过凸透镜后成倒立、缩小的实像这一原理来工作。

镜头相当于一个凸透镜,胶片相当于光屏。

拍摄取景时,景物到镜头的距离大于二倍焦距,调节镜头与胶片之间的距离,使倒立、缩小的实像刚好成长胶片上,调节时遵循“物近像远像变大”的规律。

2.投影仪(幻灯机):投影仪利用当f<u<2f时,物体通过凸透镜后成倒立、放大的实像这一原理来工作。

新人教版初中物理第五章《透镜及其应用》精品PPT课件

新人教版初中物理第五章《透镜及其应用》精品PPT课件
1、成因:
2、矫正:
晶状体太薄,折光能力 太弱,成像于视网膜后。
配戴用凸透镜做成的远 视眼镜。(老花眼镜)
比较远视眼与近视眼
近视眼
晶状体 折光能力 像的位置 矫正方法
太厚
太强 在视网膜 前
凹透镜
远视眼
太薄
太弱 在视网膜后 凸透镜
Flash对比
保护我们的眼睛已经刻不容缓!!!
1、不要边走边读; 2、不要躺在床上阅读; 3、不要在过强或过弱的光线下阅读;
4、小明想利用凸透镜使小灯泡发出的光线变成 平行光,他应该把小灯泡放在凸透镜的焦点上。
5、下列说法中正确的是 ( D ) A.通过凸透镜的光线都要会聚在焦点上 B.凸透镜只对平行光线有会聚作用 C.凸透镜有焦点,凹透镜没有焦点 D.通过透镜中心的光线传播方向不变
7.烈日下,小明和几个同学到海滩游玩、烧烤, 等到点火时,却发现忘记带火柴了,他们几个 人的行李包中只有绳子、玻璃、放大镜、镜子、 纸等物品,请你帮他们想一想,可选用哪些器 材,采取什么方法取火,并简述这样做的理由。
学习目标:
1、理解凸透镜的成像规律。
2、知道凸透镜所成像的虚实、 正倒、大小与发光体位置的关系。
3、学习从物理实验现象中 归纳科学规律的方法。
重点与难点: 掌握科学探究的方法
预备知识:
1.物距(u): 物体 到 凸透镜光心 2.像距(v): 像 到 凸透镜光心
的距离; 的距离;
u
v
25
40
68
u=?15cm V =?28cm
第三章透镜及其应用第一节
透镜在日常生活中的应用
照相机上的透镜
透镜在日常生活中的应用
数 码 摄 像 机 上 的 透 镜

人教版八年级物理透镜及其应用讲义

人教版八年级物理透镜及其应用讲义

透镜知识点一、透镜1、凸透镜是:。

凹透镜:。

2、凸透镜对光线起作用,凹透镜对光线起作用,它们都是由于光通过透镜射而形成的。

3、主光轴:4、跟主光轴平行的光线经凸透镜折射后将在主光轴上的一点,这个点叫做凸透镜的,到叫做焦距。

例题1、思考:你知道古代人在没有任何火源的情况下用冰块怎样取火?2、思考:为什么在森林里面不能乱丢矿泉水瓶么?3、一束光经凸透镜折射后()。

A,一定是平行光束 B,一定是会聚光束C,一定是发散光束 D,一定比原来靠近主光轴4、一束光线经过凹透镜折射后()。

A,原来会聚的光发散B,原来发散的光会聚C,原来发散的光变得更发散D,原来会聚的光一定还会聚知识点二、生活中的透镜1.照相时,物体离照相机镜头比较(填“远”或“近”),像是(填“缩小”或“放大”)、的(填“倒立”或“正立”)。

2.投影仪上有一个相当于的镜头,用投影仪观看投影片时的图案(物体)时,物体离投影仪镜头比较(填“远”或“近”),像是(填“缩小”或“放大”)、的(填“倒立”或“正立”)。

3.用放大镜看物体时,放大镜离物体要很 (填“远”或“近”),放大镜所成的像是的。

例题1、凸透镜和平面镜均能使物体成虚像,比较它们所成的虚像,以下说法正确的是( ) A.所成的虚像均是正立的B.虚像的大小均与物体到镜的距离有关C.观察虚像时,眼睛与物体均应在镜的同一侧D.凸透镜所成的虚像可在光屏上呈现,平面镜所成的虚像不能在光屏上呈现2、在“探究凸透镜成像规律”的过程中,小明同学观察到了如图2所示的实验现象。

下列光学仪器的成像规律与实验现象的成像规律相同的是:()A.放大镜B.照相机C.投影仪D.潜望镜3、照相机的成像,以下说法中正确的是()A.照相机使用的是凸透镜B.照相机使用的是凹透镜C.所成的像是正立、缩小的实像D.所成的像是倒立、缩小的虚像知识点三、探究凸透镜成像的规律一、合作探究:【提出问题】1.根据观察你们能不能说一说,凸透镜成像有时倒立,有时正立,有时放大、有时缩小,跟什么因素有关呢?(像的虚实、大小、正倒跟物距有什么关系呢?)【猜想与假设】【填一填】请把你的猜想记录在下面的空格内①照相时物体到凸透镜的距离比像到凸透镜的距离大,而投影仪中物体到凸透镜的距离比像到凸透镜的距离小,由此看来像的大小与_________________ 有关.②照相机和投影仪物体和像都在凸透镜的两侧,而放大镜物体和像在透镜的同侧,由此看来像的倒正与有关.【设计实验】我们的猜想是否正确,需要通过实验来检验!1.【实验器材】光具座、光屏、凸透镜(f=10cm)、蜡烛、火柴。

最新人教版物理初中八年级上册《第1节 透镜》精品教学课件

最新人教版物理初中八年级上册《第1节 透镜》精品教学课件

素养目标
2.会画三种特殊的光线。 1.认识凸透镜和凹透镜,知道透镜的焦点、焦距;认识凸 透镜对光的会聚作用和凹透镜对光的发散作用。
探究新知
摄摄像照相头相机机镜镜头头
显微猫镜眼
眼镜
透镜
这些光学仪器的主要部件都是透镜。 透镜是用透明物质制成的表面为球面 一部分的光学元件。
光通过透镜时会发生折射,透镜就是 利用光的折射来工作的光学仪器。
课堂检测
基础巩固题
2. 用手电筒垂直照射一面透镜并使光束射入倒扣的烧杯中,通过 观察如图可以确定__丙__图中是凹透镜。实验中光束很模糊,不容 易观察,为了让实验现象更清晰,请你提出一个改进建议C: ___在__烧__杯__中__充__入__烟__雾_______。
课堂检测
基础巩固题
3. 如图是把一副眼镜放在太阳光下,在地面上看到的情形,由此可以判断
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点,这个点 叫做凸透镜的焦点(F),焦点到凸透镜光心的距离叫做焦距( f )。
凸透镜有2个实焦点,两边的焦距相等。
探究新知
凹透镜也 有焦点吗?
F
F
凹透镜有
几个虚焦
点?
f
f
平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相 交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。
巩固练习
连接中考
例 如图,表示对入射光线起会聚作用的图是( B )
A.(a)图和(b)图 B.(a)图、(b)图和(c)图 C.只有(a)图 D.(a)图、(b)图、(c)图和(d)图
课堂检测
基础巩固题
1. 同学们在讨论“如何在野外生存”的问题时提出:在野外如果 没有打火机,怎么生火取暖呢?一位同学想出了一个“削冰取火” 的办法。你认为“削冰”就是把冰制成__凸__透____镜,“取火”应 把要点燃的物体放在___焦__点____位置;这是利用了该透镜对光线 有___会__聚_____作用。

最新人教版透镜及其应用教学讲义ppt

最新人教版透镜及其应用教学讲义ppt
A.将蜡烛远离凸透镜 B.将光屏远离凸透镜
C.将光屏靠近凸透镜 D.将光屏和蜡烛同时远 离凸透镜
4、小丽佩戴200度的远视眼镜来矫正视力,针对 这一情况,下列说法正确得是 A.远视眼镜的镜片是凹透镜 B.远视眼镜的镜片是凸透镜 C.透过眼镜看小丽的眼镜,看到她的眼睛变大了 D.透过眼镜看小丽的眼睛,看到她的眼睛变小了 5、用显微镜观察物体时,物镜对物体所成的像 是一个放大的____________ (填“虚”或“实”)像
(二)※成实像时,像距比物距小,像比物小。 像距比物距大,像比物大。 1、物体距凸透镜的距离20cm,在距凸透镜
18cm 的光屏上得到清晰的像,则像的性质________, 凸透镜的焦距范围_______,应用_______。 2、物体距凸透镜的距离20cm,在距凸透镜
24cm 的光屏上得到清晰的像,则像的性质________, 凸透镜的焦距范围_______,ห้องสมุดไป่ตู้用_______。
人教版透镜及其应用
一、透镜: (一)凸透镜对___光都有____作用。经过凸透 镜的光比原光线要___一些,但经过凸透镜的光 ______交于一点。(一定或不一定) (二)凹透镜对___光都有____作用。经过凹透 镜的光比原光线要___一些,但经过凸透镜的光 ______交于一点。(不能或可能) 1、画出折射光线:
2.有关透镜的作图 (1)凸透镜的三条特殊光线(如图 3-1 甲) ①通过光心的光线方向____;②平行主光轴的 入射光线经凸透镜折射后通过____;③从焦点发 出的光线经凸透镜折射后跟主光轴________.
3、总结经过凹透镜的三条特殊光线

图3-1

4、如图、蜡烛在距凸透镜30cm的刻度线处,成 等大的像,当蜡烛在距凸透镜15cm的刻度线处移 到35cm刻度线处,光屏应向_____方向移动能得 到清晰的像。像的性质______,应用:_______。 像与物的距离变化_____________。 5、当光屏距凸透镜的距离20cm时,光屏上得到 放大的像,当物体距凸透镜的距离8cm时,光屏 上得不到像,当物体距凸透镜的距离22cm时光屏 上________像。

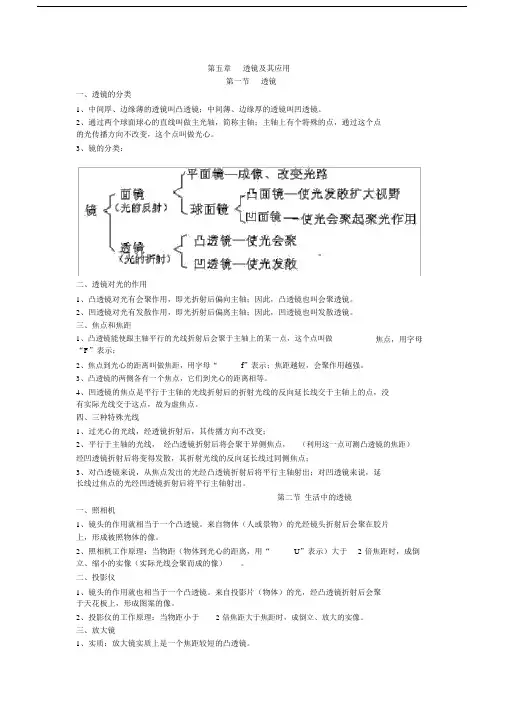

(完整版)人教版八年级物理第五章透镜及其应用知识点总结.docx

(完整版)人教版八年级物理第五章透镜及其应用知识点总结.docx

第五章透镜及其应用第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴,简称主轴;主轴上有个特殊的点,通过这个点的光传播方向不改变,这个点叫做光心。

3、镜的分类:二、透镜对光的作用1、凸透镜对光有会聚作用,即光折射后偏向主轴;因此,凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用,即光折射后偏离主轴;因此,凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点,这个点叫做“F”表示;焦点,用字母2、焦点到光心的距离叫做焦距,用字母“f”表示;焦距越短,会聚作用越强。

3、凸透镜的两侧各有一个焦点,它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点,没有实际光线交于这点,故为虚焦点。

四、三种特殊光线1、过光心的光线,经透镜折射后,其传播方向不改变;2、平行于主轴的光线,经凸透镜折射后将会聚于异侧焦点,(利用这一点可测凸透镜的焦距)经凹透镜折射后将变得发散,其折射光线的反向延长线过同侧焦点;3、对凸透镜来说,从焦点发出的光经凸透镜折射后将平行主轴射出;对凹透镜来说,延长线过焦点的光经凹透镜折射后将平行主轴射出。

第二节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体(人或景物)的光经镜头折射后会聚在胶片上,形成被照物体的像。

2、照相机工作原理:当物距(物体到光心的距离,用“U”表示)大于 2 倍焦距时,成倒立、缩小的实像(实际光线会聚而成的像)。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片(物体)的光,经凸透镜折射后会聚于天花板上,形成图案的像。

2、投影仪的工作原理:当物距小于 2 倍焦距大于焦距时,成倒立、放大的实像。

三、放大镜1、实质:放大镜实质上是一个焦距较短的凸透镜。

2、使用方法:把放大镜放在物体跟眼睛之间,适当调整距离,就可以看清物体的细微之处,起到放大图像的作用。

最新人教版八年级物理第五章透镜及其应用知识点总结

最新人教版八年级物理第五章透镜及其应用知识点总结

第五章透镜及其应用第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜;中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴,简称主轴;主轴上有个特殊的点,通过这个点的光传播方向不改变,这个点叫做光心。

3、镜的分类:二、透镜对光的作用1、凸透镜对光有会聚作用,即光折射后偏向主轴;因此,凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用,即光折射后偏离主轴;因此,凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点,这个点叫做焦点,用字母“F”表示;2、焦点到光心的距离叫做焦距,用字母“f”表示;焦距越短,会聚作用越强。

3、凸透镜的两侧各有一个焦点,它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点,没有实际光线交于这点,故为虚焦点。

四、三种特殊光线1、过光心的光线,经透镜折射后,其传播方向不改变;2、平行于主轴的光线,经凸透镜折射后将会聚于异侧焦点,(利用这一点可测凸透镜的焦距)经凹透镜折射后将变得发散,其折射光线的反向延长线过同侧焦点;3、对凸透镜来说,从焦点发出的光经凸透镜折射后将平行主轴射出;对凹透镜来说,延长线过焦点的光经凹透镜折射后将平行主轴射出。

第二节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体(人或景物)的光经镜头折射后会聚在胶片上,形成被照物体的像。

2、照相机工作原理:当物距(物体到光心的距离,用“U”表示)大于2倍焦距时,成倒立、缩小的实像(实际光线会聚而成的像)。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片(物体)的光,经凸透镜折射后会聚于天花板上,形成图案的像。

2、投影仪的工作原理:当物距小于2倍焦距大于焦距时,成倒立、放大的实像。

三、放大镜1、实质:放大镜实质上是一个焦距较短的凸透镜。

2、使用方法:把放大镜放在物体跟眼睛之间,适当调整距离,就可以看清物体的细微之处,起到放大图像的作用。

初中物理第五章 透镜及其应用(讲义及答案)及解析

初中物理第五章 透镜及其应用(讲义及答案)及解析

初中物理第五章透镜及其应用(讲义及答案)及解析一、选择题1.某同学将物体放在凸透镜前不同位置,依次得到倒立的放大的像和倒立的缩小的像,测得像距分别为26厘米和16厘米,则该透镜的焦距f为()A.6厘米<f<10厘米B.8厘米<f<13厘米C.13厘米<f<16厘米D.16厘米<f<26厘米2.如图所示是一个魔术箱,魔术箱的顶部的中央有一条窄缝,使激光笔产生的激光束从左侧的小孔射入,从右侧小孔射出.将一块遮光板从顶部的窄缝插入箱中,发现遮光板并没有挡住激光束的传播.下面几种设计方案中错误的是A.B.C.D.3.如图所示,在探究凸透镜成像规律的实验中,当蜡烛、凸透镜和光屏之间的距离为下图时,在光屏上得到一个清晰缩小的实像。

下列说法错误的是A.该凸透镜的焦距大于10㎝、小于15㎝B.只将凸透镜向左移,可以在光屏上得到清晰放大的像C.只将蜡烛和光屏互换,可以在光屏上得到清晰的缩小像D.将蜡烛远离凸透镜时,为了在光屏上得到清晰的像,可在凸透镜前放一个凹透镜。

4.小明在听讲座时,想把会场情况用相机拍摄记录。

由于会场较暗,他使用了闪光灯,这样拍出来的照片,与同等条件下不用闪光灯拍出来的照片相比A.演讲者会被拍的更亮B.听众会被拍的更暗C.银幕上用投影仪投影的彩色幻灯片会被拍的更清楚D.银幕上用投影仪投影的彩色幻灯片会被拍的更大5.如图所示,将点燃的蜡烛放在距凸透镜20cm处时,在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像,若保持蜡烛的位置不变,更换一个焦距为15cm的凸透镜,要想在屏上出现清晰像,下列操作可行的是A.使屏远离透镜B.使屏靠近透镜C.使屏向上移动D.使屏向下移动6.图中,上图是放置在水平桌面上的刻度尺的一部分,若凸透镜先贴着刻度尺然后逐渐远离,甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像,则看到刻度尺的像的先后顺序正确的是()A.甲→乙→丙→丁B.丁→丙→甲→乙C.乙一丁→甲一丙D.乙一丙一甲一丁7.如图是小明通过一块透镜观察物理课本的情况,此时他将这块透镜由图示位置慢慢远离课本,他在草稿纸上随手记录了成像情况如下:①倒立放大的像;②倒立缩小的像;③正立放大的像,那么,在这过程中像变化的正确顺序是()A.①②③B.②③①C.③①②D.③②①8.关于透镜,下列说法正确的是A.凸透镜对光有会聚作用,因此通过凸透镜的光都会聚在焦点上B.凸透镜和凹透镜都有焦点,凸透镜有实焦点,凹透镜有虚焦点C.凸透镜只对平行光有会聚作用D.凹透镜只对平行光有发散作用9.对下列四幅图阐述不正确的是A.甲图:近视眼成像在视网膜前,用凹透镜矫正B.乙图:远视眼成像在视网膜后,用凹透镜矫正C.丙图:显微镜的目镜相当于放大镜,物镜相当于投影仪的镜头D.丁图:天文望远镜的目镜相当于放大镜,物镜相当于照相机的镜头10.显微镜的物镜和目镜的成像原理分别和下列哪组仪器成像原理类似A.投影仪、照相机B.照相机、放大镜 C.投影仪、放大镜D.放大镜、投影仪11.眼睛是心灵的窗户,关于眼睛及视力矫正,下列说法正确的是A.眼睛的晶状体相当于凹透镜B.物体通过晶状体所成的像是虚像C.近视眼看不清远处景物,是因为景物的像落在视网膜后方D.用来矫正远视眼视力的眼镜镜片是凸透镜12.让一束平行于主光轴的光经过一透镜,在光屏上得到一个最小、最亮的光斑(如图),小明用此透镜做“探究透镜成像规律”的实验.下列说法正确的是()A.当物体距透镜5 cm时,成倒立的像B.物体距透镜15 cm时,成倒立、缩小的实像C.当物体从距透镜20 cm处向远离透镜的方向移动时,所成的像逐渐变小D.当物体从距透镜20 cm处向透镜的方向移动时,要得到清晰的像,应使光屏靠近透镜13.在探究凸透镜成像规律时,小明在光具座上将蜡烛沿主光轴由90cm处移至120cm处时(蜡烛图上未画出),发现烛焰在图示位置的光屏上恰好成一清晰的像.若他再将蜡烛在光具座上沿主光轴移至135cm处,移动光屏再现一清晰的像,则屏上的像一定是()A.缩小的像 B.等大的像C.放大的像 D.正立的像14.投影仪是教学中常用的仪器,如图所示是投影仪的结构图,在水平放置的凸透镜的正上方有一与水平面成角的平面镜,右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后,可在屏上成一清晰的像一教师在使用投影仪时,发现在屏幕上的画面太小,正确的调节方法是A.减小投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离B.减小投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离C.增大投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离D.增大投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离15.用照相机拍摄水池底部的物体时,若保持照相机的位置不变,比较池中有水和无水两种情况(假设两种情况下,人眼看到的物体等大),则有水时( )A.暗箱应略短一些,得到的像会略大些B.暗箱应略长一些,得到的像会略大些C.暗箱应略短一些,得到的像会略小些D.暗箱应略长一些,得到的像会略小些16.在做“研究凸透镜成像规律”的实验中,当烛焰、凸透镜及光屏处在如图所示的位置时,恰能在光屏上得到一个清晰的像。

人教版八年级物理第五章透镜及其应用透镜课件

人教版八年级物理第五章透镜及其应用透镜课件
4.凸透镜对光有会_聚_作用,凹透镜对光有发_散_作用.
三、焦点和焦距
5.点平叫行做于凸主透光镜轴的的焦光点通过(凸F)透。镜后会聚于主光轴上的一点,这个 .焦点到凸透镜光心的距离叫做焦距( f )。
学习目标
1.能辨认凸透镜和凹透镜,了解透镜的焦 点、 焦距。
2.视察凸透镜的会聚作用和凹透镜的发散作用。 3.通过现象理解光路的可逆性,培养运用逆向
思维解决简单问题的能力
重点:透镜对光的作用。透镜的焦点、焦距及 透镜的作图。难点来自透镜对三条特殊光线的传播路线。
透 镜 的 分类
展示交流
一、凸透镜和凹透镜
凸透镜:中间厚边缘薄的透镜
叫凸透镜。
凹透镜 :中间薄边缘厚的透镜
叫凹透镜。
一、凸透镜和凹透镜
透镜的两个表面至少一个是球面的一部分。
辨认下列透镜,并归类:
C2
三、透镜对光的作用(实验探究)
探究: 提出问题
1、探究平行于凸透镜主光轴的光线如何传播? 2、探究平行于凹透镜主光轴的光线如何传播?
三、透镜对光的作用(实验探究)
试猜想光线通 过透镜后会有
什么现象?
1.凸透镜: 对光有会聚作用
视察实验现象
光心 O
主光轴
2. 凸透镜的焦点和焦距
O F
为凸什透么镜通有过几透 镜后个光焦路点改?变
巩固检测
1、透镜是利用光的
规律制成的,
透镜有两类:一类是中间比边缘厚的透镜叫

,如
镜片;另一
类是中间比边缘薄的透镜叫


镜片。
巩固检测
3.根据图中光通过透镜前后的方向,在 图中填上适当类型的透镜.


4、一束平行光线经过凸透镜折射后的

八年级物理上册 5.1透镜讲义 (新版)新人教版

八年级物理上册 5.1透镜讲义 (新版)新人教版

透镜(讲义)一、知识点睛1.透镜的四要素:、、、。

2.凸透镜:(1)特点:,对光有作用。

(2)凸透镜中间越厚,则焦距越,会聚能力越。

(3)近视眼的成因:晶状体过或眼球在前后方向上过,使像成在视网膜方;需要用透镜来矫正。

(4)远视眼的成因:晶状体过或眼球在前后方向上过,使像成在视网膜方;需要用透镜来矫正。

3.凹透镜:(1)特点,对光有作用。

(2)凹透镜中间越薄,则焦距越,发散能力越。

4.透镜作图的三条特殊光线:(1)通过光心的光线经过透镜后传播方向;(2)通过透镜焦点的光线(或延长线)经透镜折射后平行于主光轴射出;(3)跟主光轴平行的光线经透镜折射后,折射光线(或反向延长线)通过焦点。

(寻找透镜焦点的方法)5. 生活中常见的透镜应用:(1)照相机、摄像机、电子眼、电子门铃的成像特点:、 、 。

(2)幻灯机、投影仪的成像特点: 、 、。

(3)放大镜的成像特点: 、、。

二、精讲精练 【板块一】认识透镜1. 在下图中,标出主光轴、焦点、焦距、光心。

2. 小明用凸透镜、蜡烛、光屏和刻度尺等器材做实验,如图所示, 将凸透镜正对着太阳光,把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个 的光斑,则透镜的焦点是 点,测得凸透镜的焦距约是 cm ,在 处最容易引燃火柴。

3. 将凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为 l 。

若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距( ) A .一定小于 l B .一定等于 l C .一定大于 lD .可能小于 l ,也可能大于4.农民在塑料棚中种蔬菜,雨过天晴后要将塑料棚上积水放掉, 从光学角度讲其原因是______ ___ ____ _____ _____。

5. 放在凸透镜主轴上焦点以内的点光源 S 发出的光,通过凸透镜后的光路如图所示。

则下列说法正确的是( ) A .凸透镜有时可以对光线起发散作用B .凸透镜只对平行于主光轴的光线起会聚作用C .通过凸透镜后的光线是发散的,因为凸透镜的作用是对光线起发散作用 D .通过凸透镜后的光线发散程度比原来小,仍然是会聚的一种现象第 5 题图6. 如图中画出了光线通过透镜(图中未画出)的情形,其中凸透镜是()7.如图所示,一束光经过一个透镜后会聚于主光轴上的点 A ,取掉透镜后,光会聚于 B 点,则该透镜起到 作用(选填“会聚”或“发散”),是 透镜,由此说明,能使透的光线会聚于一点的透镜 (选填“一定”或“不一定”)是凸透镜。

初二上学期--物理人教版 《透镜及其应用》全章复习与巩固(基础) 知识讲解

初二上学期--物理人教版   《透镜及其应用》全章复习与巩固(基础) 知识讲解

《透镜及其应用》全章复习与巩固(基础)【学习目标】1.识别凸透镜和凹透镜,知道凸透镜对光线的会聚作用和凹透镜对光线的发散作用;2.知道凸透镜的光心、主光轴、焦点和焦距;3.理解凸透镜成像规律;4.知道照相机、幻灯机、放大镜的成像原理;5.知道近视眼和远视眼的成因和矫正。

【知识网络】【要点梳理】要点一、凸透镜和凹透镜1、透镜:中间厚边缘薄的透镜叫凸透镜;中间薄,边缘厚的透镜叫凹透镜2、主光轴:通过两个球面球心的直线。

3、光心(O):主光轴上的一个特殊点,通过这个点的光传播方向不改变。

凸透镜凹透镜4、焦点(F):凸透镜使跟主光轴平行的光线会聚在主光轴上的一点。

凹透镜使跟主光轴平行的光线发散,发散光线的反向延长线会聚在主光轴上一点,这点叫凹透镜的虚焦点。

5、焦距(f):焦点到凸透镜光心的距离。

如图:凸透镜凹透镜6、对光线的作用:凸透镜对光线有会聚作用,也叫会聚透镜;凹透镜对光线有发散作用,也叫发散透镜。

要点诠释:1、凸透镜有两个焦点,凹透镜有两个虚焦点;2、放在凸透镜焦点上的光源发出的发散光束,经过凸透镜折射之后变成平行光束,幻灯机、投影仪、舞台上的追光灯等仪器就是利用了这一原理;3、凹透镜的虚焦点,“虚”表示该点并不是实际光线的交点,而是逆着凹透镜折射光线的方向看去。

要点二、凸透镜成像规律及应用1、凸透镜成像规律:2、口诀记忆:总结凸透镜成像规律,可简要归纳成“一焦分虚实,二焦分大小;成实像时,物近像远像变大;成虚像时,物近像近,像变小。

”(1)“一焦分虚实”:物体在一倍焦距以内成虚像,一倍焦距以外成实像。

(2)“二焦分大小”:物距小于二倍焦距,成放大的像,(焦点除外);物距大于二倍焦距成缩小的像。

(3)“成实像时,物近像远像变大”:成实像时,物体靠近透镜,像远离透镜,像逐渐变大。

(4)“成虚像时,物近像近,像变小”:成虚像时,物体靠近透镜,像也靠近透镜,像逐渐变小。

3、凸透镜成像应用:(1)照相机:镜头相当于凸透镜,来自物体的光经过照相机镜头后会聚在胶片上,成倒立、缩小的实像。

人教版初中物理 透镜及其应用内容全解

人教版初中物理 透镜及其应用内容全解

第四章透镜及其应用内容全解一、透镜的种类1.凸透镜:中央比边缘厚的透镜。

对光有会聚作用,又叫会聚透镜。

2.凹透镜:中央比边缘薄的透镜。

对光有发散作用,又叫发散透镜。

二、关于透镜的几个概念1.主光轴:通过透镜两个球面的球心的直线叫做透镜的主光轴。

2.光心:薄透镜的几何中心叫做透镜的光心。

通常用“O”表示,凡是通过该点的光线传播方向不改变。

3.焦点:跟主光轴平行的光线通过凸透镜折射后会聚在主光轴上的一点,这个点叫凸透镜的焦点,用“F”表示,它是实际光线会聚点,也叫实焦点。

跟主光轴平行的光线通过凹透镜折射后成为发散光线,这些发散光线的反向延长线相交在主光轴上的一点,这个点叫做凹透镜的焦点,同样用“F”表示,它不是实际光线的会聚点,也叫虚焦点。

4.焦距:从焦点到透镜光心的距离叫做焦距。

通常用“f”表示。

根据光路的可逆性可知,透镜两侧各有一个焦点,透镜两侧的两个焦距相等。

如下图所示。

5.物距:物体到透镜光心的距离。

常用“u”表示。

6.像距:物体通过透镜成的像到透镜光心的距离。

常用“v”表示。

7.实像:由实际的反射光线或折射光线会聚而成的像,实像是倒立的,实像既能被人眼看到,又能被光屏承接,使照相胶片感光。

虚像:由反射光线或折射光线的反向延长线相交而成的像,虚像是正立的,虚像只能被人眼看到,不能被光屏承接,不能使照相胶片感光。

三、透镜中的三条特殊光线1.通过透镜光心的光线传播方向不发生改变。

如图所示:2.平行于主光轴的光线经过凸透镜后过(实)焦点;平行于主光轴的光线经过凹透镜后,其发散光线的反向延长线经过(虚)焦点.如图所示: 3.通过凸透镜(实)焦点的光线经过凸透镜后,折射光线平行于主光轴;射向凹透镜另一侧(虚)焦点的光线经过凹透镜后,折射光线平行于主光轴.如图所示:四、注意对“会聚”和“发散”的理解初中物理中对会聚和发散的解释是以平行的入射光为前提的,会聚作用是指折射光线相对于入射光线更“靠拢”些;绝不能将会聚作用理解为就是将光线会聚一点,只有一些特殊光线经过凸透镜折射后才能会聚一点,如:平行于主光轴的光线经过凸透镜后会聚在主光轴上一点(焦点).发散作用是指折射光线相对于入射光线更“远离”一些,例如下图中画出了光线通过透镜前后的方向,要求在图中填入适当的凸透镜.在图1中折射光线对入射光线来说是发散的,因此,应该在图中填上凹透镜,而不是凸透镜.在图2中,折射光线对入射光线来说是会聚的,因此应在图中填上凸透镜,而不是凹透镜.图1 图2五、注意对“会聚作用”和“会聚光线”以及“发散作用”和“发散光线”的理解. 如图1所示,本来就会会聚的光线射在凸透镜上,折射光线仍是会聚光线,而且会聚程度增加;如图2所示,本来发散的光线射到凹透镜上,折射光线仍为发散光线,而且发散程度增加.图1 图2综合上述,可以知道:凸透镜和凹透镜的折射光线可以是会聚光线,也可以是平行光线,还可以是发散光线.因此,把凸透镜的作用理解成凸透镜的折射光线一定是会聚光线,凹透镜的作用理解成凹透镜的折射光线一定是发散光线是不正确的.一般来说,凸透镜的折射光线比入射光线更靠拢了,凹透镜的折射光线比入射光线更分散了,都是相对而言.这就是说凸透镜对任何光线都有会聚作用,凹透镜对任何光线都有发散作用.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

思路分析
根据凸透镜对光有会聚作用,凹透镜对光有发散作用,对比观察入射前和出射后光的变化情况.光通过甲图中的凸透镜变得比原来会聚了,光通过乙图中的凹透镜变得比原来会聚了,光通过丙图中的凸透镜变得比原来发散了,光通过丁图中的凹透镜变得比原来会聚了.透镜对光的(明确会聚和发散的区别)“会聚”作用和“发散”作用并非只是针对平行于主轴的平行光而言,“会聚作用”应该理解为出射光比入射光会聚了一些;“发散作用”应该理解为出射光比入射光发散了一些,图3-3所示.正确答案为A
30cm的位置上时,在另一侧的光屏上能够得到放大的倒立
.30cm D.40cm
物体通过透镜成放大倒立实像的条件是物体在透镜的焦点到
30cm>f>15cm,在答案中找出满足条件的选项.
思路分析
图中所给的四个透镜,(a)、(b)是凸透镜.(c)、(d)为凹透镜,并且(a)、(c)给出入射
光线,要求画出折射光线.而(b)、(d)则给出折射光线,要求画出入射光线.根据光心、
焦点的定义方法就能画出这些特殊光线.
光斑(如图所示),小明用此透镜做“探究透镜成像规律”的实验。

下列说法不正确的是( )
B.当物体距透镜15cm时,成倒立、放大的实像
C.当物体从距透镜20cm处向远离透镜的方向移动时,所成的像逐渐变小
D.当物体从距透镜20cm处向透镜的方向移动时,要得到清晰的像,应使光屏靠近透镜思路分析
根据题意可知,该凸透镜的焦距为10mm,根据凸透镜成像规律可知物距<10mm时,成正立放大虚像,f<物距<2f时,成倒立放大实像,当物体从距透镜2f处向远离透镜的方向移动时,所成像逐渐变小,而向透镜移动时,成像逐渐变大,且相距远离透镜,据此可知选项D不正确。

四、课堂练习
1、根据图3—4(a)中入射光和出射光的情况在方框内填上一个适当的光学元件.
2、一支蜡烛立在凸透镜前,调节光屏的位置,恰好在光屏上得到缩小的清晰的像.若保持透镜位置不动,把蜡烛和光屏对调一下位置,则( )
A.在光屏上仍可呈现缩小的像
B.隔着透镜可看到蜡烛的像
C.在光屏上呈现放大的像
D.在光屏上呈现与蜡烛等大的像
3、物体距凸透镜20cm时,可在光屏上得到一个缩小的实像,若把物体向透镜方向移8cm,又可在光屏上得到一个放大的实像,则透镜的焦距是( )
A.20cm B.10cm C.9cm D.5cm
4、(2012.河北2分19)透镜在我们的生活、学习中应用广泛。

下列说法正确的是
A.近视眼镜利用了凹透镜对光的发散作用
B.照相时,被照者应站在镜头二倍焦距以内
C.投影仪能使物体在屏幕上成正立、放大的虚像
D.借助放大镜看地图时,地图到放大镜的距离应大于一倍焦距
五、课后作业:
1、一个物体到凸透镜的距离为30 cm时,在光屏上得到一个放大的实像,若把物体沿凸透镜主轴移动到距凸透镜45 cm处,则成像的情况一定是()
A.放大的实像 B.等大的实像 C.缩小的实像 D.上述三种情况都可能
2、物体从距凸透镜12 cm处移到距凸透镜20 cm处,调整光屏的位置,总能在光屏上得到倒立放大的像,由此可知此凸透镜的焦距可能是()
A.10 cm B.20 cm C.12 cm D.以上都不对
3、在做凸透镜成像实验时,当蜡烛距凸透镜15 cm,在光屏上成放大的像,则下列说法
中不正确的是()
A.蜡烛距透镜40 cm时,一定成缩小的实像B.蜡烛距透镜18 cm时,可能成放大的实像
C.蜡烛距透镜20 cm时,一定成放大的实像D.蜡烛距透镜6 cm时,一定成放大的虚像
4、某幻灯机的镜头和幻灯片之间的距离可在10 cm~20 cm之间调节,现因原镜头损坏,则应选用下列哪一个元件做镜头()
A.焦距为5 cm的凸透镜 B.焦距为10 cm的凹透镜
C.焦距为10 cm的凸透镜 D.焦距为20 cm的凸透镜
5、用照相机给家人照相,人与照相机镜头的距离和底片到照相机镜头的距离分别是()
A.大于2f,小于f B.大于2f,小于2f,大于f
C.小于2f,大于f,大于2f D.大于f,大于2f
6、测绘人员绘制地图时,常常需要在高空的飞机上向地面照相,称为航空摄影,若要使用航空摄影照相机的镜头焦距为50 mm,则底片到镜头间的距离为()A.100 mm以外B.50 mm以内 C.略大于50 mm D.恰为50 mm
7、放映幻灯时,在屏幕上得到的是幻灯片上图像的()
A.正立放大的虚像B.正立放大的实像C.倒立放大的虚像D.倒立放大的实像
8、用一个凸透镜成像时,下面说法中正确的是()
A.实像总是正立的、虚像总是倒立的B.实像和虚像都可能是放大或缩小的
C.成实像时,物体离凸透镜越近像越大D.成虚像时,物体离凸透镜越近像越大
9、一个物体放在凸透镜前时,在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像,若把物体移至透镜前20 cm处,为了仍能在透镜另一侧光屏上得到清晰的像,则光屏的移动方向和所成像的大小为()
A.光屏靠近透镜,成缩小的像 B.光屏靠近透镜,成放大的像
C.光屏远离透镜,成放大的像 D.光屏远离透镜,成缩小的像
10、一个蜡烛位于凸透镜前,调节透镜和光屏位置可在光屏上呈现放大的清晰的像;若保持凸透镜位置不动,将蜡烛和光屏的位置对调一下,则()
A.在光屏上不再呈现像 B.在光屏上呈现等大的像
C.在光屏上呈现缩小的像 D.在光屏上呈现放大的像
11、不论较近或较远的物体,对于正常人来说都能使物像落在视网膜上,这主要是因为()
A.视网膜可以前后移动调节 B.眼球的前后径能随意调节
C.瞳孔可以缩小或放大 D.晶状体的曲度可以调节
12、(2010.河北2分17)下列有关凸透镜的说法不正确的是
A.凸透镜对光有会聚作用
B.凸透镜可以矫正近视眼的视力
C.凸透镜所成的虚像一定是放大的
D.凸透镜所成的实像可以是放大的,也可以是缩小的
13、(2009.河北.2分18)图6是物体A通过凸透镜(透镜未标出)成像的示意图。


凸透镜放在哪点时,才能产生图中所成的像A
图11
像(选填。

小明将此镜片放在蜡烛和光屏之间,移动光屏,使烛焰在光屏上成清
,光屏上的像变模糊了,向后移动光屏,
“”
“”
At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!。

相关文档
最新文档
