大型体育场看台罩棚抗风研究
贵阳奥体中心主体育场罩篷风洞试验及风荷载体型系数研究
为风洞试验给出的平均风压系数,是内、外表面平均风 压系数叠加 后 的 值。 为 了 形 象 起 见,将 贵 阳 奥 体 中 心 主体育场罩篷表面平均风压系数以等值线分布的方式 在罩篷和立面的水平展开图中给出,限于篇幅,文中仅 列出从 β = 0°至 345° 之间部分风向角的结果,见图 3。 由图分析可知:
工程屋盖钢结构东看台第 1 自振周期为 0. 534s, 西看台第 1 自振周期为 1. 04s,属于风荷载作用敏感的 开敞式、大悬臂钢结构。为了结构设计的安全和经济,
参考既有复杂结构风荷载及试验研究结果[1-4],通过风 洞模拟试验对不规则钢结构屋盖的风荷载体型系数进 行了研究。 1 模型与数据采集 1. 1 试验模型
Wind tunnel test and shape coefficient of wind load research for roof of the main stadium in Guiyang Olympic Sports Center
Wu Jun1 ,Zhang Zhong1 ,Wang Shu2 ,Liu Xingang2 ,Huang Jiyang2 ,Ge Jiaqi2
图 1 风洞试验图片
图 2 主体育场罩篷测压孔布置、单元划分示意图
1. 2 试验数据采集 在结构风洞试验中如何获得正确的瞬时风压数据
42
特别重要。为了 获 得 尽 可 能 高 的 频 率 响 应 ,在 连 接 测 压孔和扫描阀的每一根塑料管中接有限流器。试验使 用的限流器是参考加拿大西安大略大学边界层风洞实 验室目前使用的限流器参数制作的。对每个限流器都 进行了严格的检验和标定,其均匀性和一致性都符合 要求。
模型表面风压测量采用 5 个单元组合机械扫描 阀。在每个组合扫描阀单元中安装的压力传感器量程 为 0. 5psi,静态满量程精度为 ± 0. 06% ,固有频率大于 35kHz。
大跨体育场罩棚结构抗震设计
在很 多情况下 严重偏 离真值 。为此 , 于提 高计算 分析精 确化要求 , 文在整体 坐标 系中合成 了罩棚数 基 本 值模 型和看 台数 值模 型 , 图 4 示 , 罩棚后拱 支撑 与看 台支撑 节点 相 应部 分 实现 铰接 约束 , 大计 如 所 在 扩 算分析 的边界 , 有效提 高计算 准确性 。 施加 在体育 场结 构上 的荷 载 主要 包括 屋 面活荷 载 、 道 活荷 马
大单 元长度 为 轴线 7 m。 7
图 1 体 育 场效 果 图 *国 家 自然 科学 基金 重大研 究 计划 重点 支持 项 目(0 104 。 97 5 3 )
收 稿 日期 :0 9 2 3 2 0 —1 —2
图 2 大罩 棚计 算模 型 图
第一作 者简 介 : 周海 涛 (99一) 男, 17 , 宁夏 中卫人 , 京 工业 大学博 士研 究生 。 北
见图 1 。其 中 , 大罩棚 的平 面投 影 面积约 :285 2其 纵 向受力 体 系 由前 、 两 榀 空 间拱桁 架 和 中间一 1 9m , 后 榀平 面桁 架组 成 , 向以前拱平 面轴心辐 射状 布设 1 横 8榀小 桁架 , 与纵 向桁 架组成 大跨 度空 间受 力体 系 ,
并在接 近纵 向三 分 之 一 处 的 小 桁 架 间 布设 平 面 支 撑 以增 强 结 构 整 体 性 能 。 拱 跨 度 28 前 拱 矢 高 8m, 4 m, 6 跨高 比 6 2 , .6 截面 高度 1m , 向宽度 7 为 四管 空 间格 构桁 架形 式 , 材 型号 35 m×1m 端 3 横 m, 管 2m 2 m, 部腹杆 2 9 m x6 m, 1m m 中间腹 杆 10 m×5 m, 35钢 材 。后 拱 与小桁 架 交点 处 向下 作 竖 向锥状 支撑 , 8m m Q4
建筑结构抗风设计

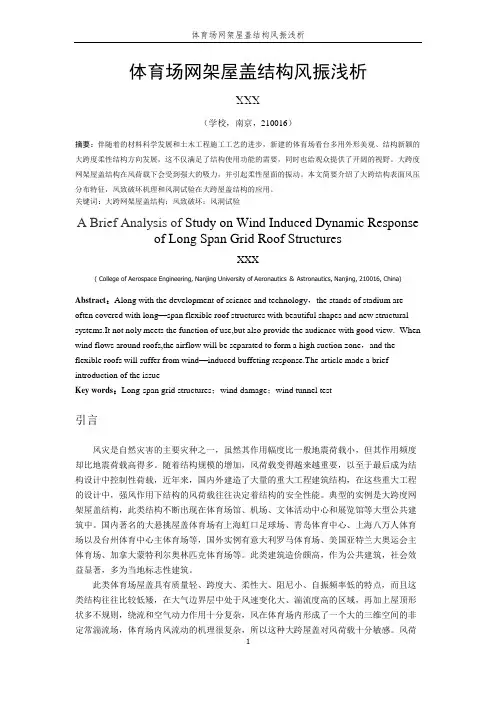

体育场网架屋盖结构风振浅析XXX(学校,南京,210016)摘要:伴随着的材料科学发展和土木工程施工工艺的进步,新建的体育场看台多用外形美观、结构新颖的大跨度柔性结构方向发展,这不仅满足了结构使用功能的需要,同时也给观众提供了开阔的视野。
大跨度网架屋盖结构在风荷载下会受到强大的吸力,并引起柔性屋面的振动。
本文简要介绍了大跨结构表面风压分布特征,风致破坏机理和风洞试验在大跨屋盖结构的应用。
关键词:大跨网架屋盖结构;风致破坏;风洞试验A Brief Analysis of Study on Wind Induced Dynamic Responseof Long Span Grid Roof StructuresXXX( College of Aerospace Engineering, Nanjing University of Aeronautics & Astronautics, Nanjing, 210016, China)Abstract:Along with the development of science and technology,the stands of stadium are often covered with long—span flexible roof structures with beautiful shapes and new structural systems.It not noly meets the function of use,but also provide the audience with good view.When wind flows around roofs,the airflow will be separated to form a high suction zone,and the flexible roofs will suffer from wind—induced buffeting response.The article made a brief introduction of the issueKey words:Long-span grid structures;wind damage;wind tunnel test引言风灾是自然灾害的主要灾种之一,虽然其作用幅度比一般地震荷载小,但其作用频度却比地震荷载高得多。

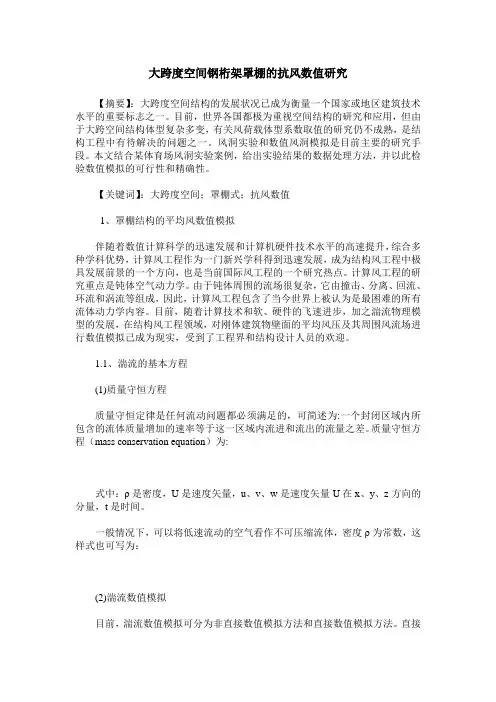

大跨度空间钢桁架罩棚的抗风数值研究
大跨度空间钢桁架罩棚的抗风数值研究【摘要】:大跨度空间结构的发展状况已成为衡量一个国家或地区建筑技术水平的重要标志之一。
目前,世界各国都极为重视空间结构的研究和应用,但由于大跨空间结构体型复杂多变,有关风荷载体型系数取值的研究仍不成熟,是结构工程中有待解决的问题之一。
风洞实验和数值风洞模拟是目前主要的研究手段。
本文结合某体育场风洞实验案例,给出实验结果的数据处理方法,并以此检验数值模拟的可行性和精确性。
【关键词】:大跨度空间;罩棚式;抗风数值1、罩棚结构的平均风数值模拟伴随着数值计算科学的迅速发展和计算机硬件技术水平的高速提升,综合多种学科优势,计算风工程作为一门新兴学科得到迅速发展,成为结构风工程中极具发展前景的一个方向,也是当前国际风工程的一个研究热点。
计算风工程的研究重点是钝体空气动力学。
由于钝体周围的流场很复杂,它由撞击、分离、回流、环流和涡流等组成,因此,计算风工程包含了当今世界上被认为是最困难的所有流体动力学内容。
目前,随着计算技术和软、硬件的飞速进步,加之湍流物理模型的发展,在结构风工程领域,对刚体建筑物壁面的平均风压及其周围风流场进行数值模拟己成为现实,受到了工程界和结构设计人员的欢迎。
1.1、湍流的基本方程(1)质量守恒方程质量守恒定律是任何流动问题都必须满足的,可简述为:一个封闭区域内所包含的流体质量增加的速率等于这一区域内流进和流出的流量之差。
质量守恒方程(mass conservation equation)为:式中:ρ是密度,U是速度矢量,u、v、w是速度矢量U在x、y、z方向的分量,t是时间。
一般情况下,可以将低速流动的空气看作不可压缩流体,密度ρ为常数,这样式也可写为:(2)湍流数值模拟目前,湍流数值模拟可分为非直接数值模拟方法和直接数值模拟方法。
直接数值模拟是在湍流尺度的网格尺寸内求解三维瞬态的控制方程,而非直接数值模拟方法是设法对湍流作某种程度的近似和简化处理,放弃了对全尺度范围上涡的运动模拟。

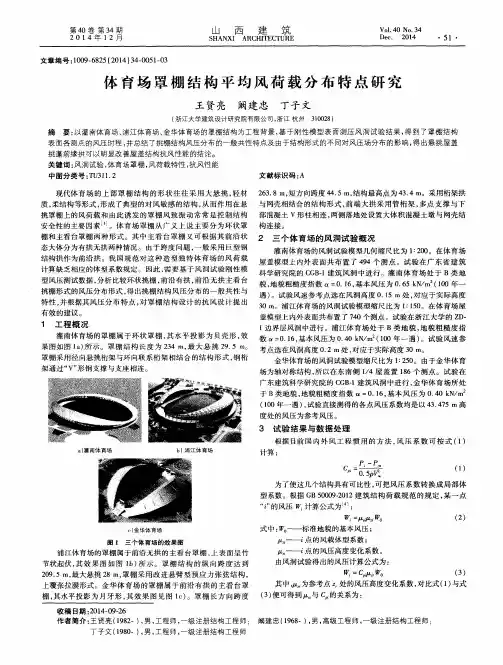

体育场罩棚结构平均风荷载分布特点研究
S HAN XI ARCHI T EC T URE
山 西 建 筑
Vo 1 . 4 0 No . 3 4
De e . 2 01 4
・51 ・
文章编号 : 1 0 0 9 — 6 8 2 5 ( 2 0 1 4) 3 4 — 0 0 5 1 — 0 3
3 试 验 结果 与数 据处 理
根据 目前 国 内外 风 工 程惯 用 的 方 法 , 风 压 系 数 可按 式 ( 1 )
a ) 灌南体育场 b ) 浦江体育场 Leabharlann 计算 : Cp i-
o . 5 p v 2
.
—
( 1 )
为了使 这几个 结构具有可 比性 , 可把风 压系数 转换成 局部体 型系数。根据 G B 5 0 0 0 9 . 2 0 1 2建 筑结 构荷载 规范 的规 定 , 某一 点 “ i ” 的风压 计算公式为 j :
=
( 2 )
c) 金华体育场
式中: — —标准地貌 的基本风压 ;
— —
图 1 三个体 育场的效 果图
点 的风 载体 型系数 ; 点 的风压 高度变化系数 。
Wi =C p W o ( 3 )
浦江体育场 的罩棚属 于前沿无拱 的主看 台罩 棚 , 上表面 呈竹 节状起 伏 , 其效果图如图 l b ) 所 示 。罩棚 结 构 的纵 向跨 度 达 到 2 0 9 . 5 m, 最大悬挑 2 8 m, 罩 棚采 用改进悬 臂 型预应 力张 弦结构 , 上覆 张拉膜形式 。金 华体 育场 的罩 棚属 于前 沿有拱 的主看 台罩
现代体 育场 的上部 罩 棚结 构 的形 状 往往 采 用 大悬 挑 , 轻 材 2 6 3 . 8 m, 短方 向跨 度 4 4 . 5 m, 结构最高点 为 4 3 . 4 m。采用桁架拱 前 端大拱 采用 管桁 架 , 多点 支撑 与下 质, 柔结 构等形式 , 形 成了典型的对风 敏感 的结 构 , 从 而作 用在悬 与 网壳相结合 的结构 形式 , 两侧落地处设置大体 积混凝土墩 与 网壳 结 挑罩棚 上的风荷载 和 由此诱 发 的罩 棚风致 振 动常常 是控 制结 构 部混凝土 V形柱相连 , 安全性 的主要 因素 … 。体 育场 罩棚从 广 义上说 主要 分为 环状 罩 构 连 接 。 棚 和主看台罩棚两 种形 式。其 中主看 台罩 棚 又可根 据其 前沿 状 2 态大体分 为有拱无拱两种情况 。由于跨度 问题 , 一 般采 用 巨型 钢
上海虹口足球场大型悬挑钢屋盖抗风分析
上海虹口足球场大型悬挑钢屋盖抗风分析3 黄本才 王国砚 林颍儒 (同济大学 上海200092) (上海建筑设计研究院 上海200032) 摘要 在进行了综合分析和研究的基础上,本文介绍了上海虹口足球场大型悬挑钢结构屋盖的一些风压力分布规律、静动力风荷载和风振动力响应的一些结果,很有参考价值。
关键词:钢结构屋盖,风荷载,风振动力响应,风振系数图1 上海虹口足球场屋盖结构体系鸟瞰图3上海教委重点学科资助项目1 引 言 上海虹口足球场是上海市的又一大型重点项目,是国内第一个专业足球场。
该足球场的屋盖呈马鞍型环状结构,外围由22根巨型立柱支承,柱顶高度不等,为23米至53米,主看台上面主桁架最大悬挑55米,较小的为32米。
屋盖中每一榀主桁架为预应力斜拉索钢结构,整个屋盖体系显得很轻盈。
上海虹口足球场屋盖结构体系鸟瞰图见图1。
象虹口足球场这样造型独特的大型悬挑钢屋盖,是抗风敏感结构体系,在上海是由风荷载控制结构的设计。
这类结构物的抗风结构设计,主要有两个内容需要确定,第一个是悬挑屋盖的静力风压分布,主要与不同风向下的体型系数有关;第二个是动力部分风荷载的确定,它们在国内外都没有现成的规范方法和数据可套用,对这种特殊的结构体系必须寻求比较准确的方法予以确定。
在本项目的结构设计和抗风研究中,进行了该建筑物的刚性模型风洞试验,以确定屋盖各个风向下的风载体型系数和压力分布规律,也进行了较准确的静动力风荷载理论分析和研究,为结构设计提供了较准确的风荷载数据[1]。
2 屋盖风载压力分布及其规律性 由于体育场屋盖大多造型独特、受周围风环境影响显著,一般其风载体型系数都无现成的规范或资料可查用,最好的方法是进行刚性模型的风洞试验,以获得较准确的风载体型系数和压力分布。
本项目的刚性模型风洞试验是在同济大学土木工程防灾国家重点试验室的TJ —3大型边界层风洞中进行的。
图2 45°风向下的风载压力分布系数 刚性模型几何缩尺比为1∶150,用AB S 塑料和有机玻璃材料制作而成。
大型体育场主看台挑篷风荷载特性的风洞试验
第3 0卷 第 5期
2 2年 5月 ∞
同
济
太
J U R IY
Vo 0 N 5 l3 o M 2 2 呻
大 型体 育 场 主看 台挑 篷 风 荷 载特 性 的风 洞试 验
widl dn n l cu t npesr eta tecn p oo r tde ec aatr t n n  ̄ saeds n o ig a df tai a u o rsues cr h a o yr faesu id Th h reel i f p s ̄ d ka r i d — c se n d tia dter ̄ t n i tdi t i p p r g tb sda frn efrsrcu a ds n usdi eal n h e sidc e n h s a e mih eue sr ee c o t trl ei . ml a e u g
系横风向( 竖向) 动力风荷载的计算方法 , 并列人了澳大利亚规范的条文 在此基础上, 文献[ ] 2 的试验又做 了深一步 的研究 , 范 方法 的适 用性 作 了进 一步 的讨 论 日本 的 Ka i 主持 的试 验还 讨 论 了质 量 、 对规 wa H 倾
角 和阻尼 比等参 数 的变 化对主 看 台挑篷 风振 的影 响 . 以前 的研 究基本 针对 矩形 挑篷 以及 单侧挑 篷 ( 即独立 的主看 台)属 于相对 简单 的结构 形 式 但随着 经 , 济 的发展 和对美 学要求 的进一 步提 高 , 为美 观的弧 形挑 篷 已逐渐成 为设 计的 主流 , 更 同时也广 泛地 出现 了
体 育场两 边 同时设立主 看台和 挑篷 的形 式 . 对这 类具 有典 型意 义 的体 育场 挑篷 的风荷 载进 行 试验 研 究 和
百色体育中心体育场钢罩棚结构设计与分析的开题报告
百色体育中心体育场钢罩棚结构设计与分析的开题报告一、选题背景随着人们健康意识的增强,体育活动逐渐成为了人们日常生活中不可缺少的一部分。
为了满足广大市民的体育需求,各地相继建设了一批体育场馆。
然而,在建设过程中,如何选择优质的建筑材料以及如何设计合理的结构是需要考虑的两个问题。
本文选取了“百色体育中心体育场”作为研究对象,旨在通过对钢罩棚结构的设计与分析,为体育馆建设提供一种可行的方案。
二、选题意义体育场馆是人们进行体育活动的重要场所,因此在建设过程中,它所使用的建筑材料应当具有一定的安全性和抗风性能,以避免任何意外事件的发生。
而钢罩棚结构则因其承载力强、施工周期短、故障率低等优势逐渐成为了新型建筑体系中的一种主流设计方式。
因此,对于选择合适的建筑材料以及结构设计方案,不仅可以提高体育场馆的安全性能和使用性能,而且可以降低建筑的成本和时间,降低后期维护的成本,具有重要的实际意义。
三、预期目标本文旨在通过对“百色体育中心体育场”钢罩棚结构的设计和分析,达到以下预期目标:1. 掌握钢罩棚结构的基本设计理论和方法,熟练应用相关的计算软件对结构进行模拟计算,为现场施工提供可行性方案。
2. 对百色体育中心体育场的场地条件、使用要求等情况进行实地调查和研究,基于设计需求对钢罩棚结构进行分析和设计。
百色体育中心体育场建设工作提出可行的优化建议。
四、拟定研究方案1. 目标确定通过对“百色体育中心体育场”场地条件、使用要求等方面的实地调查和研究,确定钢罩棚结构实际目标需求。
2. 材料选择结合目标需求,选择合适的建筑钢材和隔热、环保等相关材料,保证结构稳定性和使用寿命。
3. 结构设计采用一定的设计理论和方法,结合软件模拟计算,对钢罩棚结构进行细致的设计和分析,优化方案并落实到施工图设计中。
4. 结构施工根据设计方案进行现场组装施工,采用专业施工设备和技术监督手段,确保施工过程稳定安全。
5. 结构维护针对钢罩棚结构的日常维护、保养和检测,提出优化建议,保证结构安全、可靠和持久使用。
大跨体育场罩棚结构抗震设计
表4前10阶周期及相应质量参与系数
从表4可以看出,前面3阶频谱较为稀疏,其中第1、对密集。
第1阶振型以x向(罩棚纵向)平动为主,兼有部分绕Y轴的扭转,第2阶依然以竖向振型为主,并 兼有绕x轴的扭转。第3阶振型则以Y向的平动为主,兼有绕x轴的扭转,第4阶以x向的平动为主, 兼有绕x轴的扭转;而第5阶则以绕x轴的扭转为主,兼有部分平动,是典型的第一扭转振型。
第19卷第1期 2010年1月
Urban(bn酎删∞ 河南城走季晚学报
Journal of Henan University of
文章编号:1674—7046(2010)01—0001—10
Ⅷ.19 No.1
Jan.20lO
大跨体育场罩棚结构抗震设计*
周海涛1一,靳向红2,吴金志1,孟祥瑞1
(1.北京工业大学,北京100124;2.河南城建学院,河南平顶山467036)
性、中震可修、大震不倒”的要求。
关键词: 钢罩棚;整体分析;ill-分析;弹塑性时程分析;应力比包络;罕遇地震
中图分类号:TU352.1+l
文献标识码:A
l工程概况 本工程位于丹东市新城区,占地面积70 000多一,建筑总面积50 876rn2,为体育场建筑。整个体育
场结构分为混凝土看台和钢结构罩棚两部分,钢罩棚又分为A区大罩棚区域和B区小罩棚,上敷膜材, 见图1。其中,大罩棚的平面投影面积约:12 895ms,其纵向受力体系由前、后两榀空间拱桁架和中间一 榀平面桁架组成,横向以前拱平面轴心辐射状布设18榀小桁架,与纵向桁架组成大跨度空间受力体系, 并在接近纵向三分之一处的小桁架间布设平面支撑以增强结构整体性能。拱跨度288m,前拱矢高 46m,跨高比6.26,截面高度13m,横向宽度7m,为四管空间格构桁架形式,管材型号325mm×12mm,端
大跨度体育场台罩棚结构优化设计分析
大跨度体育场台罩棚结构优化设计分析黑龙江省建筑设计研究院1.工程概况本文所分析大跨度体育场看台钢结构最高点高度42.31m,挑檐长度48.06m。
罩棚平面投影为月牙形,总长271.13m,宽97.53m。
根据《钢结构设计标准GB50017-2017》和《空间网格技术规程》(JGJ7-2010),在设计过程中,结构的设计使用年限为50年,结构设计安全等级为二级,建筑防火等级为二级。
基本风压为0.55kN/m2,地面粗糙度类别为B类,风荷载计算用阻尼比去0.02。
抗震设防烈度为7度,基本地震加速度为0.15g,场地土类别为Ⅱ类,设计地震分组为第一组,结构重要性系数取1.1。
2.模型建立与荷载选取2.1 模型建立体育场钢结构罩棚采用3D3S进行分析与设计计算。
结构由双层网壳结构、采光天窗和撑杆组成,利用屋面采光窗作为结构肋加强结构,上面覆盖轻钢檩条和铝合金屋面板系统。
罩棚主体采用焊接空心球网壳结构,天窗结构为钢管相贯节点。
网壳撑杆底端与混凝土柱相连,形成稳定的受力体系。
主要结构构件均采用圆钢管,材质为Q345B两种。
由3D3S建立的整体结构模型如图1所示。
图1 体育场西看台模型图2.2 荷载选取(1)恒荷载:包括构件自重、屋面荷载、灯具线槽、广播摄像器材等。
恒荷载1表示整个罩棚所受恒荷载,为0.50kN/m2。
恒荷载2表示双层网壳所受恒荷载,为0.30kN/m2。
荷载分布如图2(a)与图2(b)所示。
(2)活荷载:取屋面活荷载与雪荷载的最大值。
取0.65kN/m2;基本雪压为0.55kN/m2。
荷载分布图如图2(c)所示。
(3)风荷载:结构的风振系数为1.5。
当风向延长轴方向时,网壳受风吸作用,水平向网壳体型系数为-1.10,竖直向网壳体型系数为-0.60。
当风向垂直长轴方向时,网壳受风压作用,水平向网壳体型系数为0.30,竖直向网壳体型系数为0.90。
荷载分布图如图2(d)-图2(g)所示。
温度效应:温度的变化对大跨钢结构的影响较大,根据气温资料,最高气温为37℃,最低气温为-6℃,设计中对于大跨度双层网壳的温度效应整体考虑升温和降温各30℃两种情况,并要求结构合拢温度为 10℃(构件表面温度)(4)地震作用:采用振型分解法计算地震作用下结构的反应。
体育场挑篷的风荷载试验研究
关键词 :体育场挑篷 ; 风洞试验 ; 平均风压 ;脉动风压 ; 风荷载
中 图分 类 号 : U 7 .1 T 9323 文 献 标 识码 : A 文 章 编 号 : 2 3 7 X(0 8 0 0 5 —34 2 0 )9—1 7 —0 10 6
W id Tu n s n M o el fSt dim n p o n n elTe to d a u Oa o y Ro f o
GU i g ,H UAN G u i ,H UANG e g ,S n j n M n Yo q n P n HIHo g u
( tt yL b rtr rD sse e u t n i C v n ier g, os i ies y h n h i 0 0 2 hn ; 1 Sa e Ke a o aoy f i t R d ci iiE gn ei T r v rl ,S a g a 2 0 9 ,C ia o a r o n l n Un t
V0 . 6 No 9 13 场 挑 篷 的风 荷 载试 验 研 究
顾 明 , 友 钦 黄 黄 , 鹏 施 红 军2 ,
(. 1 同济大学 土木工程防灾 国家重点实验室 , 上海 20 9 2 上海华东建筑设 计研究 院有限公司 , 0 0 2; . 上海 2 0 0 ) 0 0 2
维普资讯
第 3 第 9期 6卷 20 0 8年 9月
同 济 大 学 学 报( 然 科 学 版 ) 自 J U N LO O G I NV R IY( A U A CE C ) O R A FT N J U IE ST N T R LS IN E
2 at hn rht trl ein& ReerhIsi t C . t,S ag a 2 0 0 C i ) .E s C iaA ci cua D s e g sac ntue o L d h nh i 0 0 2, hn t a
舟山市体育中心体育场看台钢挑棚抗风试验与分析
Yu Jialiang Liu Guom in Q in ConglQ Luo Yaozhi W ang Yucheng Shen Yanbin (1.Architectural Design and Research Institute of Zhejiang University Co.Ltd,Hangzhou 310028,China; 2. Space Structure Research Center,Zhejiang University,Hangzhou 310058,China)
structure was analyzed, and the construction measures for the supposing joint were studied to ensure the safety and
reliability of the structure. K EY W O RD S:stadium canopy;wind tunnel test;shape coefi cient; wind vibration coefi cient;wind—resistant analysis
舟 山市体 育 中心体 育场 由 8块花瓣 形 状 的看 台 组成 ,如 图 1所 示 ,其 中 A看 台上 设 有跨 度 22 m 的 悬挑 雨棚 。挑 棚采 用 网架结 构形 式 ,上 、下 弦层 均有 建 筑面 板 ,挑 棚 与看 台 的连 接 关 系 如 图 2所 示 。本
大型体育场主看台挑篷风荷载特性的风洞试验_朱川海
收稿日期:2001-11-16基金项目:教育部高等学校骨干教师资助计划资助项目作者简介:朱川海(1975-),男,广东高要人,博士生.大型体育场主看台挑篷风荷载特性的风洞试验朱川海,顾 明(同济大学土木工程防灾国家重点实验室,上海 200092)摘要:结合福建某大型体育场主看台挑篷的风洞试验研究,以挑篷上的平均风荷载、脉动风荷载和竖向脉动压力谱为主要研究对象,对挑篷上的风荷载特性进行了详尽的分析,所得结果对这类结构的抗风设计有参考作用.关键词:体育场挑篷;风荷载分布;脉动压力谱中图分类号:V 211.74 文献标识码:A 文章编号:0253-374X (2002)05-0643-05Experimental Investigation on Characteristics of WindLoads on Stadium G randstand Canopy RoofZHU Chuan -hai ,GU M i ng(State K ey Laboratory for Disaster Reduction in Civil Engineering ,Tongji University ,Shanghai 200092,China )Abstract :Based on wind tunnel investigation of a stadium grandstand canopy roof ,the mean wind loading ,dynamic wind loading and fluctuation pressure spectra of the canopy roof are studied.The characteristics of wind loads are dis 2cussed in detail and the results indicated in this paper might be used as reference for structural design.Key words :stadium canopy roof ;wind loads distribution ;fluctuation pressure spectra 大型体育场主看台挑篷因其具有跨度大、结构柔、材料轻巧等特点,成为典型的风敏感结构.国内外针对这类结构体系,已进行了一定量的刚性模型风洞试验和少数气弹性模型的试验,获得了挑篷压力分布和风致振动的一些规律和结果.特别是Melbourne W H 和Cheung J C K 的试验成果[1],提出了这类挑篷体系横风向(竖向)动力风荷载的计算方法,并列入了澳大利亚规范的条文.在此基础上,文献[2]的试验又做了深一步的研究,对规范方法的适用性作了进一步的讨论.日本的Kawai H 主持的试验还讨论了质量、倾角和阻尼比等参数的变化对主看台挑篷风振的影响[3].以前的研究基本针对矩形挑篷以及单侧挑篷(即独立的主看台),属于相对简单的结构形式.但随着经济的发展和对美学要求的进一步提高,更为美观的弧形挑篷已逐渐成为设计的主流,同时也广泛地出现了体育场两边同时设立主看台和挑篷的形式.对这类具有典型意义的体育场挑篷的风荷载进行试验研究和分析,对工程应用有很好的参考作用. 本文的背景项目为福建省的某大型体育场,该体育场实际建成后东西向长约210m ,南北向长约260m ,图1 体育场西主看台立面图Fig.1 West elivation of stadium建筑面积29690m 2,可容纳观众20390人.观众看台以东西向为主,南北向设置少量席位.东西向主看台上方各有一段200多米长、37m 宽的弧形大悬挑斜拉网架挑篷,各由14根巨型钢筋混凝土立柱支撑.该体育场西主看台立面图见图1所示.该项目的风洞试验在同济大学土木工程第30卷第5期2002年5月同 济 大 学 学 报JOURNAL OF TON G J I UN IVERSITY Vol.30No.5 May 2002防灾国家重点实验室风洞试验室的T J -3大气边界层风洞中进行.考虑到结构形状的对称性,在体育场主看台挑篷半面上总共布置了92对测压点.因各对测压点均是上下表面同步测压,故共有测压点184个.这相当于在每个挑篷上布置了368个测点.本文结合风洞试验数据,分析了位于台风多发区的大型柔性挑篷结构的平均风压和脉动风压分布特性,并进一步研究了功率谱密度函数,初步分析了结构的旋涡脱落特征.1 风洞试验概况1.1 模型及试验设备根据实际结构及测试设备的尺寸大小,选择模型的几何缩尺比为1/150.模型主体用有机玻璃制作,挑篷网架部分采用<1mm 康铜丝模拟,整个结构具有足够的强度和刚度,在15m ・s -1的试验风速下不发生破环并不出现明显的振动现象以保证压力测量的精度.模型与实物在外形上保持几何相似,模型结构最高点为0.24m ,挑篷最高点为0.17m.试验时将模型放置在直径为4.8m 的木制转盘中心,通过旋转转盘模拟不同风向,风向角间隔取为15°,共有24个风向.试验模型及其方位布置见图2.图2 风洞试验模型Fig.2 Wind tunnel model 同济大学土木工程防灾国家重点实验室风洞试验室的T J -3大气边界层风洞是一座竖向回流式低速风洞,试验段尺寸为15m 宽、2m 高、14m 长.试验风速范围从0.2~17.6m ・s -1连续可调.流场性能良好,试验区流场的速度不均匀性小于2%、湍流度小于2%、平均气流偏角小于0.2°.综合考察周边环境,地貌类型按国家《建筑结构荷载规范》(G BJ 9—87)[4]中规定的B 类地貌考虑,风速剖面地貌粗糙度系数(指数律)α=0.16,近地湍流度测得为ε=20%.在正式试验前,首先在试验段内以二元尖塔、挡板及粗糙元模拟出B 类地貌的平均风速剖面、紊流度分布及纵向脉动风速功率谱.1.2 数据处理在本试验中,对挑篷上下表面采用同步测压,数据以各对测压点上的净压力系数C pi 的形式采集:C pi =(p i u -p i d )/(p 0-p ∞)(1)式中:p i u 为作用在测点i 处的上表面压力;p i d 为作用在测点i 处的下表面压力;p 0和p ∞分别是试验时参考高度处的总压和静压.风压符号的约定为:压力向下为正,向上为负.根据上式对所记录的数据进行概率统计分析,可以获得各测点上所有24个风向角对应的平均风压系数C p (即静压系数)和均方根风压系数C p r (即脉动风压系数),以及其它更多的概率分析结果.2 风荷载特性分析2.1 平均风压系数分布特性根据整个体育场结构的对称性,取西面主看台1/2挑篷前、中、后缘各3个测点共9个测点为典型测点(见图3),这些测点的风压特性基本上反映了挑篷上的风荷载特性.图4为挑篷上典型测点的平均风压446 同 济 大 学 学 报第30卷 系数随风向角的变化曲线.由图可见,无论风向角如何变化,挑篷上的风荷载以向上的力(吸力或升力)为主,较高的吸力主要分布在迎风的边缘位置.吸力的产生是由于分离流引起的,当气流从正面吹向挑篷时,在上表面形成分离泡,挑篷上表面有一个从前缘延伸的一个大的负压区域,而在挑篷下表面的网架结构以图3 典型测点示意图Fig.3 T ypical measuring point diagramm atic sketch 及主看台的影响均抑制了挑篷下表面的分离.这样,在它上、下两个表面上联合的荷载效应即为一个向上的升力.从这9个典型测点的值来看,挑篷上的平均风压系数一般不大,极值也没有超过-1.从三个平均风压系数分布图可以看出,除了端部的测点A 3,B 3,C 3外,挑篷前、中、后缘各自跨中的测点A 1与A 2,B 1与B 2,C 1与C 2分别都具有相似的分布规律乃至相近的取值.注意在45°~135°风向角范围内,西面主看台挑篷处于东面主看台及挑篷的下游风向.由图中可以看到这一范围的平均风压系数曲线有一明显的变化.随着风向逐渐由45°增至90°,前缘和中部的平均风压系数明显地急剧减小,在90°风向角附近甚至不足-0.1.这一现象表明上风向主看台和挑篷的存在,对下游挑篷产生了非常大的影响.上游主看台和挑篷的阻挡作用能在一定程度上减弱了来流风速,同时上游挑篷的尾流使流场的湍流性更强,因湍流边界层与层流情况相比,较不易发生分离,所以湍流的加强大大减小了下游挑篷的平均风压.图4 平均风压系数随风向角的变化曲线Fig.4 Mean wind pressure coeff icient as a function of wind direction2.2 均方根风压系数分布特性图5为挑篷上典型测点的均方根风压系数随风向角变化曲线.由图可见,边缘各测点在迎风位置都有明显较大的取值,说明在气流分离区的风压脉动非常剧烈.另外,与平均风压系数类似,均方根风压系数在挑篷前、中、后缘各自跨中的测点亦具有相似的分布规律.注意前缘和中部在45°到135°风向角范围内的均方根风压系数普遍较大一些,说明上游挑篷的尾流在一定程度上增大了气流的脉动并直接影响到下游挑篷.于是在上风向主看台和挑篷的干扰影响下,位于下风向挑篷的平均风压系数有大幅度的减小,而均方根风压系数有一定增大,特别是在90°风向角附近的均方根风压系数的数量级已与平均风压系数相同,这一现象进一步说明了干扰效应使脉动风载的影响趋于显著.2.3 脉动风压因子分布建筑规范常以平均风荷载乘上一个阵风系数的方式提供结构的设计风荷载,即通过乘以一个常系数来增加平均荷载的方法考虑风荷载的动力影响.与此类似,这里定义一个脉动风压因子C g 来描述脉动风压相对平均风压的变化程度,其表达式如下:C g =C ^p /C —p (2)式中:C —p 即前面介绍过的平均风压系数;C ^p 为峰值升力系数.以下式表达:C ^p =C —p +gC p r (3)式中:峰值因子g 取3.5[4];C p r 为均方根风压系数.546 第5期朱川海,等:大型体育场主看台挑篷风荷载特性的风洞试验 图5 均方根风压系数随风向角的变化曲线Fig.5 R oot -mean -squ are wind pressure coeff icient as a function of wind direction表1为90°风向角下,西面主看台挑篷所有测点的脉动风压因子值在各取值范围内所占的百分比.由图中可见,下游挑篷的脉动风压分布因子较广,甚至大于11的脉动风压因子值还有近10%.C g >11的测表1 脉动风压因子值百分比分布T ab.1 Percentage of occurrence of fluctu ation pressure factor 脉动风压因子2~33~44~55~66~77~88~99~1010~11>11所占百分比/%212020153522210压点主要分布于挑篷的前缘和端部,例如图4中的测点A 1,A 2,A 3和B 3.因为在此风向下挑篷主要荷载是动力荷载,平均风荷载很小,所以会造成脉动风压因子出现这样的分布形式.脉动风压因子的这一分布形式说明了准定常理论在大跨空间结构风振响应分析中是难以应用的.2.4 平均与脉动风荷载的空间分布图6为西面主看台挑篷上平均风压系数和均方根风压系数在90°风向角下沿展向的空间分布曲线,各个图上分别考虑了前缘、中部和后缘,每一条曲线均由14个测点的数据绘成,横坐标为从挑篷的中轴线至端部.由图可见,前缘的均方根风压系数在挑篷中轴线附近有较大波动,其它各曲线的变化在除端部附近之外大部分范围内均比较平稳.可见挑篷上风荷载的空间分布即使在干扰影响下亦并不十分明显.图6 平均与脉动风荷载的空间分布Fig.6 Spacial distribution of mean and fluctu ation wind loads2.5 脉动风压谱分析脉动风压谱描述了挑篷所受脉动风荷载的主要概率特征,也是在频域当中进行挑篷结构风振分析的基础.本文在研究了挑篷上大部分测点的脉动风压谱的基础上,选取了图4或图5中所示的90°风向角时的前、中、后缘3个代表性测点A 2,B 2和C 2,根据实验所得数据,利用Matlab 软件编程,分别作出了自功率谱密度图,如图7所示,S (f )为功率谱密度.646 同 济 大 学 学 报第30卷 由图7中可以看到,当挑篷的前缘测点处于下游迎风位置时,该点的功率谱图中有一尖峰.显然,该峰值是由旋涡脱落引起的.对于轻柔的大跨结构,在设计中应注意避免结构的固有频率和旋涡脱落频率一致,以避免发生较大的涡激振动产生.图7 典型测点的脉动风压谱Fig.7 Pow er -spectrum -density of typical measure points3 结语本文以某大型体育场为工程背景,研究体育场挑篷的风荷载特性.对风洞试验数据进行了深入分析,得到以下结论:(1)大型体育场挑篷上主要作用向上的风荷载.(2)准定常理论在大跨空间结构风振响应分析中是难以应用的.(3)风荷载沿挑篷跨长的变化除端部附近之外基本上比较平稳.(4)脉动风压谱表明挑篷迎风的前缘有明显的旋涡脱落发生,其机理和影响值得进一步深入研究.致谢 本试验得到同济大学土木工程防灾国家重点实验室风洞试验室黄鹏博士和博士研究生叶丰、周日亘毅的大力协助,特此致谢.参考文献:[1] Melbourne W H ,Cheung J C K.Reducing the wind loading on large cantilevered roofs[J ].J Wind Engineering and Industrial Aerodynamics ,1988,28:401-410.[2] Barnard R H.Predicting dynamic wind loading on cantilevered canopy roof structures[J ].J Wind Engineering and Industrial Aerodynamics ,2000,85:47-57.[3] Kawai H ,Y oshie R ,Wei R ,et al.Wind -induced response of a large cantilevered roof [J ].J Wind Engineering and Industrial Aerodynamics ,1999,83:263-275.[4] G BJ 9—87,建筑结构荷载规范[S].746 第5期朱川海,等:大型体育场主看台挑篷风荷载特性的风洞试验 。
七里河体育场罩棚风压分布数值模拟研究
第 40 卷第 2 期2024 年4 月结构工程师Structural Engineers Vol. 40 , No. 2Apr. 2024七里河体育场罩棚风压分布数值模拟研究黄兆升1,2,*黄锐1王栋1(1.甘肃省建筑设计研究院有限公司,兰州 730030; 2.兰州理工大学土木工程学院,兰州 730050)摘要以兰州市七里河体育场为工程背景,基于ANSYS-CFX 19.0软件平台,采用SST k-ω湍流模型对体育场罩棚12个风向角下表面风压分布特性进行了数值模拟,分析了风向角和周围建筑物对风压分布的影响,获得了罩棚表面风压分布的规律,并探讨了罩棚周围流场的绕流特性,最后根据罩棚的结构形式及风压分布特点,给出了最不利风向下罩棚表面的分区风压系数以及罩棚设计风荷载的计算方法。
结果表明:周边干扰建筑物对体育场中心周围的风场和表面风压有明显的影响,数值模拟结果符合钝体绕流规律;风向角对风荷载的影响较大,不同风向角下,来流的分离和漩涡脱落作用均有较大的不同;屋面最大负风压区出现在沿风向的屋面前缘角部,且迎风向前端出现正压区,模拟结果可供实际工程采用。
关键词体育场, ANSYS-CFX,SST k-ω湍流模型,数值模拟,风压分布,体型系数Numerical Simulation of Wind Pressure Distribution inCanopy of Qilihe StadiumHUANG Zhaosheng1,2,*HUANG Rui1WANG Dong1(1.Gansu Institute of Architectural Design and Research, Lanzhou 730030, China;2.School of Civil Engineering,Lanzhou University of Technology, Lanzhou 730050, China)Abstract Based on ANSYS-CFX 19.0 software platform and Lanzhou Qilihe Stadium as the engineering background,this paper uses SST k-ωturbulence model to numerically simulate the surface wind pressure distribution characteristics under 12 wind angles of the stadium canopy,and analyzes the influence of wind angles and surrounding buildings on wind pressure distribution. The distribution law of the wind pressure on the surface of the canopy is obtained, and the characteristics of the flow field around the canopy are discussed. Finally,according to the structure of the canopy and the characteristics of wind pressure distribution,the zonal wind pressure coefficient of the canopy surface under the most unfavorable wind direction and the calculation method of the design wind load of the canopy are given. The results show that the wind field and surface wind pressure around the center of the stadium are obviously affected by the surrounding disturbance buildings, and the numerical simulation results are consistent with the law of the flow around the blunt body. Wind direction has a great influence on wind load. The separation of incoming flow and vortex shedding are different under different wind direction. The maximum negative wind pressure zone appears at the leading-edge corner of the roof along the wind direction, and the positive pressure zone appears at the front end of the roof facing the wind direction. The simulation results can be used in practical projects.Keywords stadium,ANSYS-CFX,turbulence model,numerical simulation,wind pressure distribution,shape coefficient收稿日期:2023-03-17*联系作者:黄兆升,男,高级工程师,一级注册结构工程师,主要从事结构设计与工程抗震研究。
体育场馆类建筑的特点及气流组织形式的研究
体育场馆类建筑的特点及气流组织形式的研究一建筑特点体育建筑的容积比较大。
约在10000 m3以上,顶棚高度均在l0m以上,属于高大空伺建筑。
室内观众和照明等产生热量向上升,在顶棚下形成热空气层,至少要有10—20%空调风量排至室外,因此,空调所需的风量较大。
建筑高度高。
普通在10~20m,个别特殊功能体育馆,如棒球馆,可以达到30m高。
这是造成体育馆室内气流在高度方向上存在分层的直接原因。
墙地比大。
围护结构多为轻型结构。
顶灯布置较多。
室内热湿负荷较大,且主要是照明和人员负荷。
比赛大厅一年四季都有余热量,除了在冬季空场预热时送热风外,满场时也需送冷风或等温风。
春秋季时,要考虑100%利用新风的可能性。
由于顶棚高、容积大,室内产生的热量向上升,在顶棚下形成热空气层,需要排至室外,此外由于容纳观众数很多,新鲜空气量和送风量均比一般建筑大,才能满足卫生条件。
二使用特点比赛区和观众席的空调参数不同。
观众区只需满足舒适性要求,而比赛区则要满足体育项目要求的温度、湿度、风速等。
使用时间不固定。
一般比赛时间都比较短且不固定。
要求空调系统能在较短时间内使室内空气达到设定值。
三由建筑特点和使用特点带来的空调系统设计上的特点目前常见空调送风形式:上送风方式这种送风方式最大优点,能把处理好的空气均匀送到各个部位,以满足各个区域所需的空调参数。
(1)散流器上送方式由于观众席的看台有一定坡度,上部和下部有较大高差,上部区域的风口距观众席较近,易使冷气流进入观众席,造成吹风感,要使观众区达到均匀温度,散流器的送风速度在观众席的各地区应不同,或采用可调节的散流器,使上部观众区平送,下部观众区向下送风。
(2)喷口上送方式将喷口按观众看台坡度,在体育馆顶棚上设置不同角度的喷口顶送,比赛场的喷口是由上向下垂直送风。
(3)旋流风口上送方式旋流送风口是近些年来国内研制的新产品,它是由起旋器和风口组成。
具有①诱导比大、送风速度衰减快,在通风空调系统中可做大风量大温差送风以减少风口数量;②气流流型可调(如可调成吹出型和散流型);③风口阻力稳定,调节起旋器改变流型,风口局部阻力系数仅变化6%,便于风量平衡等特点。
体育场看台顶棚结构的设计原理和创新点
体育场看台顶棚结构的设计原理和创新点体育场作为大型体育活动场所,其看台顶棚结构的设计至关重要。
它不仅要满足观众的观赛需求,还要考虑安全、舒适和美观等因素。
因此,体育场看台顶棚结构的设计原理和创新点是设计师们长期以来的研究方向。
体育场看台顶棚结构的设计原理之一是承重能力。
由于看台顶棚需要支撑大面积的屋盖,承重能力是设计的重中之重。
设计师们通常采用钢结构或混凝土结构进行设计,以确保顶棚能够承受大风、大雨等恶劣天气的考验。
同时,结构的合理布局和梁柱的加固也是保证承重能力的重要因素。
体育场看台顶棚结构的设计原理还包括抗震性能。
在地震频发的地区,体育场看台顶棚的抗震性能尤为重要。
设计师们会采用一系列防震措施,如设置抗震橡胶支座、加固梁柱连接节点等,以提高顶棚的抗震能力,保障观众的安全。
体育场看台顶棚结构的设计原理还涉及到舒适度和通风性。
观众在看台上长时间观看比赛,舒适度是非常重要的。
设计师们通常会考虑到顶棚的高度和形状,以确保观众在看台上不受阳光直射和雨水侵袭。
在体育场看台顶棚结构的设计中,创新点也是非常重要的。
设计师们通过不断的尝试和探索,提出了一些创新的设计理念和技术手段。
例如,一些体育场采用了伸缩式的顶棚设计,可以根据需要自由调整顶棚的高度和形状,以适应不同类型的比赛和活动。
另外,一些体育场的顶棚还可以进行亮度调节,以提供最佳的观赛体验。
体育场看台顶棚结构的设计原理和创新点是一个综合性的问题。
设计师们需要考虑到承重能力、抗震性能、舒适度和通风性等因素,同时也需要不断创新,采用新技术和新材料,以满足观众的需求。
今后,随着科技的不断进步和人们对体育场观赛体验的要求不断提高,体育场看台顶棚结构的设计也将不断创新和完善,为观众提供更好的观赛环境。
体育场悬挑屋盖风振控制研究的开题报告
体育场悬挑屋盖风振控制研究的开题报告
一、研究背景
近年来,随着体育运动的发展和人们生活水平的提高,越来越多的大型场馆和体育场馆开始出现。
而体育场的设计和建造不仅要考虑到安全性和舒适性等基本因素,同时也需要考虑到暴风雨等自然因素的影响。
由于风振效应对体育场悬挑屋盖的影响较大,因此对体育场悬挑屋盖风振控制的研究成为当前国内外的热门研究课题。
二、研究目的
本研究旨在通过理论分析和数值模拟的方法,探究体育场悬挑屋盖遭受风振效应时的力学行为和控制机制,为体育场的设计和建造提供理论依据和技术支持。
三、研究内容
1. 风振效应理论研究
通过文献综述和理论探讨,了解体育场悬挑屋盖的风振效应规律,分析影响风振效应的因素,为后续的数值模拟提供理论基础。
2. 数值模拟
利用有限元模拟软件模拟体育场悬挑屋盖在风场中的受力和变形情况,探究不同风速、风向和建筑参数对悬挑屋盖风振的影响,并进行参数优化。
3. 风振控制方案研究
根据理论分析和数值模拟结果,提出适合体育场悬挑屋盖的风振控制方案,并利用数值模拟软件验证其控制效果。
四、研究意义
本研究的成果可为体育场悬挑屋盖的设计、建造和工程实践提供理论依据和技术支持。
通过风振控制方案的研究,可以提高体育场馆的安全性和稳定性,保障观众和运动员的安全,同时也可以节省经济和人力资源。
体育场环状悬挑屋盖风荷载特性及风振分析的开题报告
体育场环状悬挑屋盖风荷载特性及风振分析的开题报告开题报告一、选题依据近年来,随着我国体育事业的不断发展,越来越多的大型体育场馆被建设起来。
其中,体育场馆的屋盖结构是其最重要的组成部分之一。
随着建筑技术的更新换代,传统的钢结构体育场屋盖已逐渐被新型的悬挑式屋盖所替代。
悬挑式屋盖具有外形美观、结构简洁、空间开阔等优点。
然而,由于其悬挑特性,也存在一定的安全隐患。
特别是在大风天气下,屋盖的受力情况更加复杂,需要对其风荷载特性及风振分析进行深入研究。
因此,本次选题旨在探究体育场环状悬挑屋盖的风荷载特性及风振分析,为悬挑式屋盖的工程设计提供一定的理论依据。
二、研究内容本次选题的主要研究内容包括以下几个方面:1.环状悬挑屋盖的结构形式和受力情况分析。
2.环状悬挑屋盖的风荷载特性分析,包括横向风荷载和竖向风荷载。
3.环状悬挑屋盖的风振分析,包括自激振动和非自激振动等。
4.环状悬挑屋盖的减振设计。
三、研究方法1.理论分析法:通过理论计算、公式推导等方法,对屋盖的受力情况、风荷载特性和风振分析进行深入研究。
2.数值模拟法:运用计算机软件,通过建立数值模型,对屋盖的受力情况、风荷载特性和风振分析进行模拟计算。
3.实验方法:通过实验数据采集和处理分析,验证理论分析和数值模拟的准确性,同时为屋盖的减振设计提供实验依据。
四、研究意义本次选题的研究成果对于提高体育场屋盖的结构安全性和抗风能力具有重大意义。
一方面,可以为悬挑式屋盖的工程设计提供一定的理论依据,降低潜在风险;另一方面,可以为体育场馆的合理使用提供重要保障,提高其运营效率和普及度。
五、可行性分析本次选题的研究内容涉及理论分析、数值模拟和实验方法等多种研究手段,具有一定的可行性。
其中,理论分析和数值模拟是较为常用和成熟的研究手段,而实验方法则需要考虑设备和场地等实际问题,但可以有效地验证前两种方法的准确性。
六、预期成果1.对环状悬挑屋盖结构形式和受力情况的深入了解。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.3风荷载获取方法
获得风速时程的途径主要有三种:现场测量记录、风洞试 验、数值风洞。目前,记录风速数据量大、持续周期长、费用 大、精度受测试条件和仪器误差的影响大,应用于实际工程还 不能普遍实现。现在常用的方法是风洞试验和数值风洞。
风洞试验
风洞试验目前是结构抗风研究中最主要的方法。结构的模 型试验相对简单,而流动则是低紊流流动,需考虑流动的压缩 效应等等。除了风场模拟外,模型和试验设备及试验技术也是 风洞试验的重要方面。近年来,试验设备及数据采集和处理系 统的发展使得风洞试验在土木结构抗风中有了更广泛的应用。 然而结构风洞试验还存在很多重要的基本问题有待深入研究。 比如风洞中模拟的紊流度难以达到实际值,特别是紊流尺度相 似更难以模拟;在进行复杂地形风场特性试验时,通常受到堵 塞率等因素的影响。
上海八万人体育场
意大利罗马体育场
青岛体育中心
大型体育场的卓越性能不仅表现在三维受 力,而且还在于它们通过合理的曲面形体来有 效抵御外荷载的作用。类似这种大悬挑看台罩 棚的体育场,其规模通常都很大,而且这类结 构往往比较低矮,在大气边界层中处于风速变 化大、湍流度高的区域,这种屋盖对风荷载十 分敏感,风荷载成为其设计的主要控制荷载。 风的强大吸力以及脉动风荷载在屋盖上引起的 振动,常常会使屋盖遭受破坏
(2)内外压力共同作用 体育场相当于敞开结构,其上下表面均受到风荷载作用, 屋盖的风压计算应同时考虑上下表面的风压叠加。一般说 来,体育场上下表面均受到吸力作用,即屋盖的上表面受 到的风压方向向上,而下表面的风压方向向下,净风荷载 应小于只考虑上表面风压的计算荷载。但是在某些风向角 下,屋盖的某些部位上下表面风压方向会一致,这会使得 结构的受力状况发生大的变化,容易造成屋盖的破坏。 。 (3)屋盖结构在风荷载作用下的动力效应 体育场看台屋盖通常是大跨度的悬臂体系,具有质量轻、 柔性大、阻尼小等特点,结构的自振周期与风的卓越周期 较为接近,因此在风荷载作用下容易发生风振破坏
大型体育场看台罩棚抗风研究
报 告 人: 指导老师:
1 前言
近年来,随着科技的发展,新颖的结构形 式不断出现,各种轻质高强的新型建筑材料不断 涌现,施工工艺也在不断的创新完善。与之相伴, 各种大跨度悬挑屋盖结构不断出现在大型体育场 馆、会议展览馆、机场机库、大型娱乐场所等公 共建筑中。国外如意大利罗马体育场、美国亚特 兰大奥运会主体育场等,国内如上海八万人体育 场、上海虹口足球场、青岛体育中心及杭州黄龙 体育中心主体育场等,此类结构体系可反映国家 建筑科技水平,往往成为所在地的标志性建筑和 人文景观。
风荷载作用下,导致体育场屋盖结构破坏的原因 很多,但是总的来说有以下三点: (1)流动分离 风荷载作用下,体育场通常承受很大的负压。当 气流从正面吹向屋盖时,在上表面形成分离泡,屋盖 上表面有一个从前缘延伸的负压区域,而在屋盖下表 面的结构及主看台的影响均抑制了屋盖下表面的分离, 这样在它上下两个表面的合成荷载效应成为一个向上 的升力,从各种形式的屋盖风压分布可以看出,凡是 负压特别高的区域,总是有流动分离现象产生,特别 是屋盖边缘等几何外形突变的部位,常产生流动的分 离和再附。可以说,由于几何外形的突变而引起的流 动分离是导致屋盖破坏的最普遍原因。
ห้องสมุดไป่ตู้
从各工况位移值可以看出,本工程大 跨度悬挑结构属于风敏感结构,在所有的 位移中以竖向位移为最大, 屋顶竖向位移 均由风荷载工况控制。地震作用下产生的 位移不大,地震效应不明显, 屋盖钢结构 的刚度完全可以满足要求。因此要注意重 点加强大悬挑桁架在风荷载作用下刚度控 制。刚架挠度由恒载及活载标准组合控制, 其挠度也符合规范要求。
屋盖在不同风向下最大位移点出现位置与 180°风向角下的最大位移点位置相比,出现位 置不是相同就是近似,只是数值上有所差别, 屋盖结构振动特点也基本相同。本屋盖结构各 分区不同风向下风振系数相差不大,风振系数 在2.0 左右。根据式⑴可得到屋盖表面的风荷载 标准值。
式中:β z为结构风振系数;m H为高度转换系数; Cp为屋盖表面风压系数。
根据屋盖各静风压 标准值乘以节点的控制 面积再投影到竖向进行 叠加,即可得到屋盖在 各风向角下的平均总风 力,该风力直接影响屋 盖结构的整体设计。图3 给出了各个风向下西看 台平均风力随风向变化, 可知屋盖在大多数风向 下风力表现为吸力,且 结构在180°附近看台受 到的平均风吸力最大。
从图4~5 可见, 在180°风向下西看台 屋盖在迎风处有明显 的气流分离区,因而 此处脉动风压均方差 最大,且局部负压很 大,同时此部分为悬 挑区域,刚度较弱。 因此这里应是屋盖结 构振动较强烈部分; 屋盖背风处表面风压 都表现为负压,且风 压数值和脉动风压均 较小,这说明气流在 此处无明显气流分离 现象,流场变化比较 平稳。
1.2体育场看台罩棚的主要形式和风致破 坏机理
国内外常见的体育场看台罩棚结构形式主要有空间网 架结构、空间桁架结构,网壳结构、悬索结构、薄膜结构 以及组合结构,屋盖形状通常选择具有独特造型的弧形屋 盖以满足美观的要求,其局部风压系数、屋盖内外压力及 体型系数对屋盖的设计至关重要,但是由于体育场内风流 动的机理很复杂,屋盖的风压分布以前通常采用刚性模型 和气弹性模型在风洞中进行试验研究,以得到它的风压分 布规律
广 西 钦 州 市 体 育 场
广西钦州体育场造型新颖,酷似海边飘带,包 含东、西两看台,看台下部为钢筋混凝土框架结构, 上部采用大跨度悬挑钢结构。体育场西看台屋盖南 北长近300m,最宽处39m,屋盖钢结构支承在高 差悬殊的混凝土结构上。
屋盖大看台 部分采用大跨度 悬挑钢结构,屋 盖支撑在高差悬 殊的混凝土结构 上,形成了支座 独特的支座结构, 即前锥型-后V 型 支撑结构,屋盖 由于跨度大、悬 挑部分较长,属 于风敏感结构。 我国现行《建筑结构荷载规范》无明确其抗风设计规定,没有给 出风振系数相应的数据和计算方法。本文结合风洞试验结果对体育场 钢结构的风荷载和风振响应进行了分析,并在此基础上对结构进行了 抗风设计。
按钢结构规范要求, 设计控制挠度是以标准组 合下的位移为依据,经计 算,西看台钢结构模型最 大挠度值:
小于挠度控制指标1/400, 满足规范要求。
计算结果表明,在各 工况中对结构影响最大的 是风荷载,其次是恒、活 载;风吸荷载对竖向向上 的位移影响最大,起决定 性作用。风吸力引起的z 向 位移为正向上,说明结构 抵抗向上风吸力的刚度小 于抵抗向下的刚度,需要 构造增加抵抗风吸、风压 杆,结构主单元构造如图 10 所示。 从各工况位移值可以看出,本工程大跨度悬挑结构属于风敏感结构,在 所有的位移中以竖向位移为最大, 屋顶竖向位移均由风荷载工况控制。地震 作用下产生的位移不大,地震效应不明显, 屋盖钢结构的刚度完全可以满足 要求。因此要注意重点加强大悬挑桁架在风荷载作用下刚度控制。刚架挠度 由恒载及活载标准组合控制,其挠度也符合规范要求。
为方便 设计,综合考 虑各个风向角 下结构风振系 数, 给出屋 盖各分区等效 最不利正风荷 载和最不利负 风载标准值, 如图8~9 供 屋盖钢结构整 体计算分析使 用。
4 屋盖钢结构整体计算分析
屋盖整体计算模 型能准确地反映上部 钢结构以及钢结构和 混凝土连接界面的构 件在重力、地震、风、 温度等各种荷载作用 下的受力特性。结构 在风荷载和水平地震 作用下的计算结果均 以屋架悬挑桁架最不 利的端部上部节点考 察,见表1。
5 结语
根据结构模型及风洞试验结果,对结构进行了风振响应分 析,给出了风振系数建议值,并在此基础上对结构进行了整体 计算分析,结论如下: ⑴ 屋盖结构在大多数风向下受风吸力作用,且在180°附近风吸 力最大。 ⑵ 综合考虑各个风向角下结构的响应及风振系数,给出结构的 等效风荷载标准值供结构设计使用。 ⑶ 屋盖大跨度钢结构属于风敏感结构,主要由风工况控制,构 件挠度由恒载及风荷控制。 ⑷ 结构在风荷载作用下悬挑部分向上的位移较大, 可见结构抵 抗向上风吸力的刚度小于抵抗向下的刚度,需要构造增加抵抗 风吸、风压杆。
2 结构基本参数及风荷载特性
取钦州市地区100 年一遇的风压为0.75kN /m2, 结构所处环境为B 类地貌,按1 ∶ 250 的比例制作了风 洞试验模型(如图1),试验时考虑了36 个风向角的 影响,如图2。计算试验风压系数时已转换到以屋盖顶 部高度42.8m 为参考高度, 在屋盖结构的上下表面皆 布置了风压测点。
3 风致动力响应分析及风振系数
选择180°风向角对结构进行风振响 应分析,图6 给出西看台屋盖结构位移响 应的最大点位置,并进行谱密度分析,如 图7 所示。由图7 中屋盖最大位移点对应 的位移响应和谱密度曲线可以看出, 响应 的能量主要集中在1.9~2.2Hz,其分别对应 结构的前4 阶振型,而低频部分主要是风 的背景响应, 这表明大挑篷屋盖位移响应 以前几阶振动为主, 这说明西看台屋盖结 构的风致振动受低阶振动影响较大。
