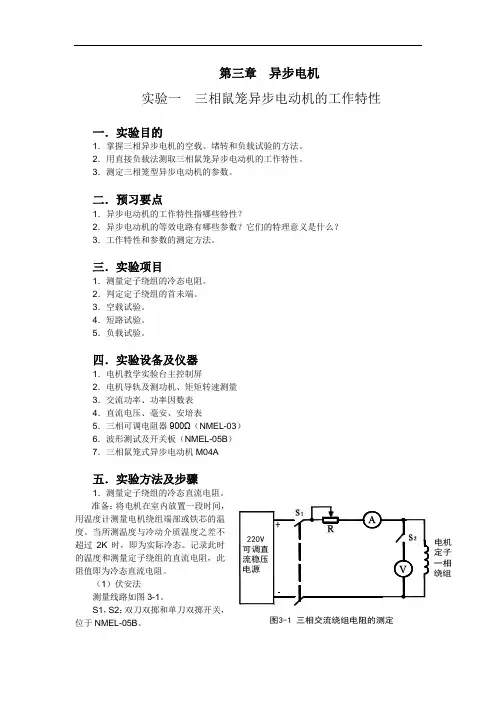

第三章 异步电机实验一 三相鼠笼异步电动机的工作特性一．实验目的1．掌握三相异步电机的空载、堵转和负载试验的方法。
2．用直接负载法测取三相鼠笼异步电动机的工作特性。
3．测定三相笼型异步电动机的参数。
二．预习要点1．异步电动机的工作特性指哪些特性？2．异步电动机的等效电路有哪些参数？它们的特理意义是什么？ 3．工作特性和参数的测定方法。
三．实验项目1．测量定子绕组的冷态电阻。
2．判定定子绕组的首未端。
3．空载试验。
4．短路试验。
5．负载试验。
四．实验设备及仪器1．电机教学实验台主控制屏2．电机导轨及测功机、矩矩转速测量 3．交流功率、功率因数表 4．直流电压、毫安、安培表5．三相可调电阻器900Ω（NMEL-03） 6．波形测试及开关板（NMEL-05B ） 7．三相鼠笼式异步电动机M04A1准备：超过2K 阻值即为冷态直流电阻。
（1）伏安法测量线路如图3-1。
S1，S2：位于NMEL-05B 。
R：四只900Ω和900Ω电阻相串联（NMEL-03）。
A、V：直流毫安表和直流电压表，或采用MEL-06，或在主控制屏上。
量程的选择：测量时，通过的测量电流约为电机额定电流的10%，即为50mA，因而直流毫安表的量程用200mA档。
三相笼型异步电动机定子一相绕组的电阻约为50欧姆，因而当流过的电流为50mA时三端电压约为2.5伏，所以直流电压表量程用20V档，实验开始前，合上开关S1，断开开关S2，调节电阻R至最大（3600Ω）。
分别合上绿色“闭合”按钮开关和220V直流可调电源的船形开关，按下复位按钮，调节直流可调电源及可调电阻R，使试验电机电流不超过电机额定电流的10%，以防止因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关S2读取电压值。
读完后，先打开开关S2，再打开开关S1。
调节R使A表分别为50mA，40mA，30mA测取三次，取其平均值，测量定子三相绕组的电阻值，记录于表3-1中。
异步电动机变频调速实验
异步电动机变频调速实验

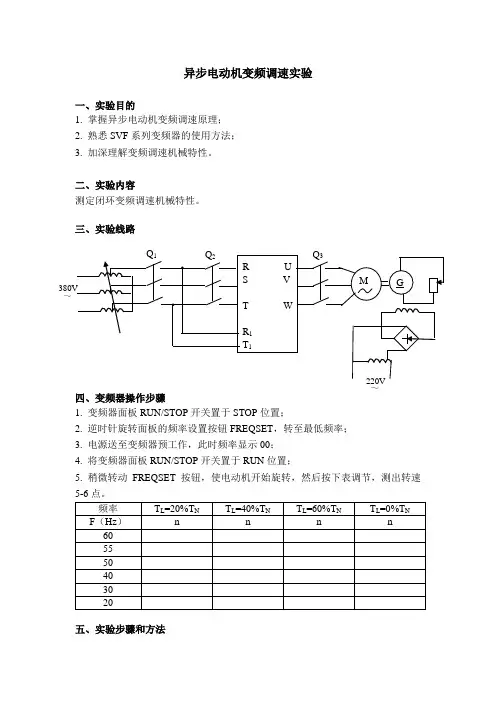

一、实验目的
1. 掌握异步电动机变频调速原理；
2. 熟悉SVF 系列变频器的使用方法；
3. 加深理解变频调速机械特性。
二、实验内容
测定闭环变频调速机械特性。
三、实验线路
四、变频器操作步骤
1. 变频器面板RUN/STOP 开关置于STOP 位置；
2. 逆时针旋转面板的频率设置按钮FREQSET ，转至最低频率；
3. 电源送至变频器预工作，此时频率显示00；
4. 将变频器面板RUN/STOP 开关置于RUN 位置；
5. 稍微转动FREQSET 按钮，使电动机开始旋转，然后按下表调节，测出转速5-6点。
五、实验步骤和方法
～
～
1. 电源通过三相变压器输出380伏电压输入至变频器R1和T1端，使变频器内部先工作（即合上开关Q1）；
2. 将开关Q2闭合，然后再将开关Q3合上接通异步电动机。
调节变频器频率至表中所要求点；
3. 在相同频率下调节励磁电流，使测功机转矩为给定大小，测出转速，改变转矩（20%，40%，60%，0%）T N，测出不同转速填入表格。
4. 改变频率f=（60，55，50，40，30，20）Hz，重做步骤3；
六、实验报告
1. 画出给定负载时的变频调速曲线；
2. 画出不同频率时电机的机械特性曲线。
七、思考题
1. 频率变化时机械特性硬度如何变化？为什么？
2. 根据机械特性分析低频时电动机的过载能力。
三相异步电动机点动实验报告
三相异步电动机点动实验报告引言三相异步电动机是工业中常用的电动机类型之一，它具有结构简单、可靠性高、使用范围广等特点，在许多领域都有广泛的应用。
本实验旨在通过对三相异步电动机的点动实验，了解其工作原理和特性。
实验目的1.了解三相异步电动机的工作原理；2.学习三相异步电动机的点动控制方法；3.掌握实验装置的操作和调试。
实验装置与原理本实验使用的装置包括三相异步电动机、交流供电电源、电流表、电压表、按钮开关等。
三相异步电动机的工作原理是通过三个相位的交流电流在定子上产生旋转磁场，进而驱动转子旋转。
实验步骤1.连接实验装置：将三相异步电动机、交流供电电源、电流表、电压表等设备按照实验指导书上的要求进行正确连接。
2.检查电路连接：确保所有电路连接正确无误，检查接线是否牢固。
3.调试电源参数：根据实验要求，设置合适的电源电压和频率。
4.执行点动控制：按下按钮开关，使电动机进行点动运行。
观察电动机的运行状况，并记录相应的电流和电压数值。
5.结束实验：实验结束后，关闭电源并拆除实验装置。
实验结果与分析通过实验观察和数据记录，我们可以得到三相异步电动机的点动运行特性。
根据实验结果，我们可以分析电动机的启动电流、运行稳定性等参数，进一步了解电动机的性能和可靠性。
实验总结通过本次实验，我们深入了解了三相异步电动机的工作原理和性能特点。
同时，我们掌握了电动机的点动控制方法和实验装置的操作。
这对于我们今后在工业领域中应用电动机具有重要的理论和实践意义。
参考资料[1] 电力学院. 电机与拖动实验指导书. 中国电力出版社, 2008.。
单相电容异步电动机负载实验
单相电容异步电动机负载实验

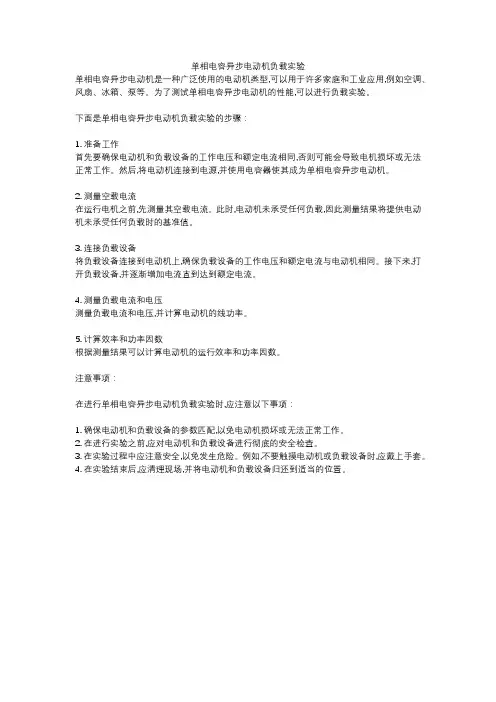

单相电容异步电动机是一种广泛使用的电动机类型,可以用于许多家庭和工业应用,例如空调、风扇、冰箱、泵等。

为了测试单相电容异步电动机的性能,可以进行负载实验。
下面是单相电容异步电动机负载实验的步骤：
1. 准备工作
首先要确保电动机和负载设备的工作电压和额定电流相同,否则可能会导致电机损坏或无法正常工作。
然后,将电动机连接到电源,并使用电容器使其成为单相电容异步电动机。
2. 测量空载电流
在运行电机之前,先测量其空载电流。
此时,电动机未承受任何负载,因此测量结果将提供电动机未承受任何负载时的基准值。
3. 连接负载设备
将负载设备连接到电动机上,确保负载设备的工作电压和额定电流与电动机相同。
接下来,打开负载设备,并逐渐增加电流直到达到额定电流。
4. 测量负载电流和电压
测量负载电流和电压,并计算电动机的线功率。
5. 计算效率和功率因数
根据测量结果可以计算电动机的运行效率和功率因数。
注意事项：
在进行单相电容异步电动机负载实验时,应注意以下事项：
1. 确保电动机和负载设备的参数匹配,以免电动机损坏或无法正常工作。
2. 在进行实验之前,应对电动机和负载设备进行彻底的安全检查。
3. 在实验过程中应注意安全,以免发生危险。
例如,不要触摸电动机或负载设备时,应戴上手套。
4. 在实验结束后,应清理现场,并将电动机和负载设备归还到适当的位置。
