电气主接线方式优缺点

合集下载

电气主接线的形式及优缺点介绍

电气主接线的形式及优缺点介绍

电气主接线的形式及优缺点介绍【单母线接线】优点:接线简单清晰,设备少,操作方便,便于扩建和采用成套配电装置。

缺点:不够灵活可靠,任一元件(母线或母线隔离开关等)故障时检修,均需使整个配电装置停电,单母线可用隔离开关分段,但当一段母线故障时,全部回路仍需短时停电,在用隔离开关将故障的母线段分开后才能恢复非故障母线的供电。

适用范围:6-10KV配电装置的出线回路数不超过5回;35-63KV 配电装置出线回路数不超过3回;110-220KV配电装置的出线回路数不超过2回。

【单母线分段接线】优点:用断路器把母线分段后,对重要用户可以从不同段引出两个回路,有两个电源供电。

当一段母线发生故障,分段断路器自动将故障切除,保证正常段母线不间断供电和不致使重要用户停电。

缺点:当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电。

当出线为双回路时,常使架空线路出现交叉跨越。

扩建时需向两个方向均衡扩建。

适用范围:6-10KV配电装置出线回路数为6回及以上时;35KV配电装置出线回路数为4-8回时;110-220KV配电装置出线回路数为3-4回时。

【单母分段带旁路母线】这种接线方式在进出线不多,容量不大的中小型电压等级为35-110KV的变电所较为实用,具有足够的可靠性和灵活性。

【桥型接线】1、内桥形接线优点:高压断器数量少,四个回路只需三台断路器。

缺点:变压器的切除和投入较复杂,需动作两台断路器,影响一回线路的暂时停运;桥连断路器检修时,两个回路需解列运行;出线断路器检修时,线路需较长时期停运。

适用范围:适用于较小容量的发电厂,变电所并且变压器不经常切换或线路较长,故障率较高的情况。

2、外桥形接线优点:高压断路器数量少,四个回路只需三台断路器。

缺点:线路的切除和投入较复杂,需动作两台断路器,并有一台变压器暂时停运。

高压侧断路器检修时,变压器较长时期停运。

适用范围:适用于较小容量的发电厂,变电所并且变压器的切换较频繁或线路较短,故障率较少的情况。

电气主接线方式优缺点

电气主接线方式优缺点

电气主接线方式优缺点1、单母线接线优势:接线简单、清楚、操作方便、扩建容易;缺点:运行方式不灵活、供电靠得住性差。

2、单母线分段接线单母线分段接线确实是将一段母线用断路器分为两段或多段优势:母线故障或检修时缩小停电范围;缺点:当一段母线或母线隔离开关故障或检修时,必需断开该分段上的所有电源或显现,如此就减少了系统的发电量,并使该分段单回路供电的用户停电。

3、双母线接线双母线接线确实是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上,且两组母线都是工作线,而每一回路都可通过母线联络断路器并列运行。

优势:与单母线相较,它的优势是供电靠得住性大,能够连番检修母线而不使供电中断。

缺点:每一回路都增加了一组隔离开关,使配电装置的构架及占地面积、投资费用都相应增加;同时由于配电装置的复杂,在改变运行方式倒闸操作时容易发生误操作,且不宜实现自动化;尤其当母线故障时,须短时切除较多的电源和线路,这对专门重要的大型发电厂和变电站是不许诺的。

4、双母线分段接线优势:可缩小母线故障停电范围、提高供电靠得住性;缺点:爱惜及二次接线复杂。

5、双母线带旁路接线双母线带旁路接线确实是在双母线接线的基础上,增设旁路母线。

优势:具有双母线接线的优势,当线路(主变压器)断路器检修时,仍可继续供电。

缺点:旁路的倒换操作比较复杂,增加了误操作的机遇,也使爱惜及自动化系统复杂化,投资费用较大。

6、双母线分段带旁路接线双母线分段带旁路接线确实是在双母线带旁路接线的基础上,在母线上增设分段断路器。

优势:具有双母线带旁路的优势。

缺点:投资费用较大,占用设备距离较多。

一样采纳此种接线的原那么为:(1)当设备连接的进出线总数为12~16回时,在一组母线上设置分段断路器;(2)当设备连接的进出线总数为17回及以上时,在两组母线上设置分段断器。

7、3/2接线3/2断路器接线确实是在每3个断路器中间送出2回回路,一样只用于500kV(或重要220kV)电网的母线主接线。

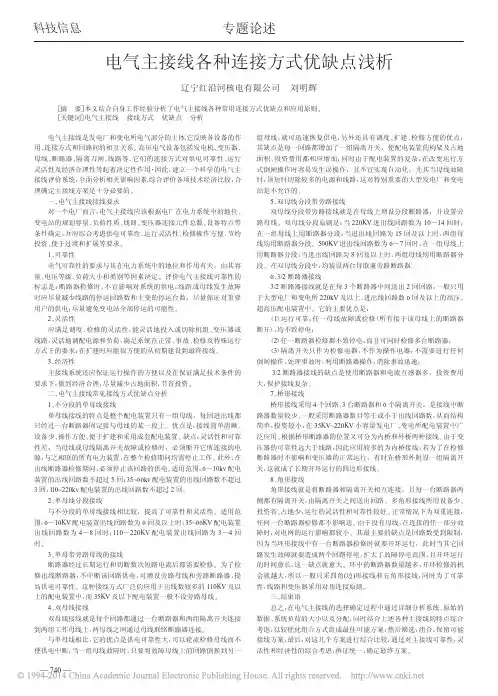

电气主接线各种连接方式优缺点浅析_刘明辉

电气主接线各种连接方式优缺点浅析_刘明辉

科技信息电气主接线是发电厂和变电所电气部分的主体,它反映各设备的作用、连接方式和回路间的相互关系。

高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等,它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用·因此,建立一个科学的电气主接线评价系统,全面分析相关影响因素,综合评价各项技术经济比较,合理确定主接线方案是十分必要的。

一、电气主接线接线要求对一个电厂而言,电气主接线应该根据电厂在电力系统中的地位、变电站的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定,并应综合考虑供电可靠性、运行灵活性、检修操作方便、节约投资、便于过渡和扩展等要求。

1、可靠性电气可靠性的要求与其在电力系统中的地位和作用有关,由其容量、电压等级、负荷大小和类别等因素决定。

评价电气主接线可靠性的标志是:断路器检修时,不宜影响对系统的供电;线路或母线发生故障时应尽量减少线路的停运回路数和主变的停运台数,尽量保证对重要用户的供电;尽量避免变电站全部停运的可能性。

2、灵活性应满足调度、检修的灵活性,能灵活地投入或切除机组、变压器或线路,灵活地调配电源和负荷,满足系统在正常、事故、检修及特殊运行方式下的要求;在扩建时应能很方便的从初期建设到最终接线。

3、经济性主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

二、电气主接线常见接线方式优缺点分析1、不分段的单母线接线单母线接线的特点是整个配电装置只有一组母线,每回进出线都只经过一台断路器固定接与母线的某一段上。

优点是:接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。

缺点:灵活性和可靠性差,当母线或母线隔离开关故障或检修时,必须断开它所连接的电源,与之相联的所有电力装置,在整个检修期问均需停止工作。

此外,在出线断路器检修期问,必须停止该回路的供电。

适用范围:6~10kv配电装置的出线回路数不超过5回;35~66kv配电装置的出线回路数不超过3回;1l0~220kv配电装置的出线回路数不超过2回。

主接线的基本形式

主接线的基本形式

(一)单母线接线1、单母线无分段接线接线的特点:只有一组母线WB,所有的电源回路和出线回路,均经过必要的开关电器连接在该母线上并列运行。

优点:接线简单、清晰,所用的电气设备少,操作方便,配电装置造价便宜。

缺点:只能提供一种单母线运行方式,对状况变化的适应能力差;母线或母线隔离开关故障或检修时,全部回路均需停运(有条件进行带电检修的例外);任意断路器检修时,其所在的回路也将停运。

适用范围:单母线接线的工作可靠性和灵活性都较差,只能用于某些出线回路较少,对供电可行性要求不高的小容量发电厂与变电站中。

2、单母线分段接线接线特点:利用分段断路器QFd将母线适当分段。

母线分段的数目,取决于电源的数目、容量、出线回数、运行要求等,一般分为2~3段。

应尽量将电源与负荷均衡的分配与各母线段上,以减少各分段间的功率交换。

对于重要用户,可从不同母线段上分别引出两个及以上回路向其供电。

优点:可以提供单母线运行、各段并列运行、各段分列运行等运行方式,且便于分段检修母线,减小母线故障的影响范围。

当任一段母线故障时,继电保护装置可使分段断路跳闸,保证正常母线段继续运行。

若分段断路器平时断开,则当任一段母线失去电源时,可由备用电源自动投入装置使分段断路器合闸,继续保持该母线段的运行。

缺点:是在一段母线故障检修期间,该段母线上的所有回路均需停电;任一断路器检修时,所在回路也将停电。

适用范围:单母线分段接线,可应用于6~220KV配电装置中。

3、单母线分段带旁路母线接线接线特点:增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp,分段断路器QSd兼作旁路断路器QFp,并设有分段隔离开关QSd.运行特点:平时旁路母线不带电,QS1、QS2及QFp合闸,QS3、QS4及QSd断开,主接线系统按单母线分段方式运行。

当需要检修某一出线断路器(如QF1)时,可通过闸操作,由分段断路器代替旁路断路器,使旁路断路器经QS4、QFP、QS1接至1段母线,或经QS2、QFP、QS3接至2段母线而带电运行,并经过被检修断路器所在回路的旁路隔离开关(如1QF)及其两侧的隔离开关进行检修,而不中断其所在线路的供电。

电气主接线基本形式

电气主接线基本形式
电可靠性差,运行不够灵活、当母线及 10kV出线一般不超过5回;35kV出线不 母线隔离开关等设备故障或检修时,均需 超过5回;110kV-220kV出线不超过2 将整个配电装置停电,影响供电 回; 当一段母线或母线隔离开关故障或检修 变电所内安装2台主变压器,10kV出线 时,该段母线的回路都要在检修期间内停 不宜超过6回;35kV出线不宜超过8回; 电 110kV-220kV出线不宜超过4回; 重要用户、出线回路较多的变电所
双母线不分段接线
双母线带旁路母线接线 提高供电可靠性 桥形接线 内桥接线 断路器少、配电装置占地少 线路的投入和切除比较方便 可靠性较差且难以扩建 仅适用于两回线路、两台变压器且不再 扩建的变电所(如终端变电所)
当变压器发生故障时,与该台变压器相连 由于变压器故障较少,一般不经常切 的两台断路器都断开,影响了其他未发生 换,应用较多 故障线路的运行 当线路发生故障时,与该线路相连的两台 用于线路短、检修故障少的线路中;当 断路器都断开,影响了其他未发生故障变 电网有穿越性功率经过变电所时也采用 压器的运行 在35/10kV的变电所大量采用(35kV的 增加了两台断路器 变电所操作比较频繁,主变压器的投运 、退出操作极为方便)
外桥接线
变压器的投入和切除比较方便
双断路器桥形接线
调度操作方便面、供电安全可靠
备注
分单电流供电单母线接线 和双电流供电单母线接线 分隔离开关分段和断路器 分段两种 使用越来越少 采用主母线分段断路器和 旁路母线断路器
连接断路器在线路断路器 的内侧 连接断路器在线路断路器 的外侧 在高压母线与主变压器之 间增设断路器
单母线分段接线
单母线带旁路母线接线 供电可靠性高、运行灵活 单母线分段带旁路母线 供电可靠性更高、运行更灵活 接线 供电可靠性高、通过两组母线隔离 开关的倒闸操作,可以轮流检修一 组母线不致停电;一组母线故障后

电气主接线各种连接方式优缺点-电气主接线常见8种接线方式优缺点分析

电气主接线各种连接方式优缺点-电气主接线常见8种接线方式优缺点分析

电气主接线各种连接方式优缺点作者:管理员发表时间:2010/5/27 22:20:57 阅读:次电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等,它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图,在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。

1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况,电气主接线又称电气一次接线图。

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电,在扩建时应能很方便的从初期建设到最终接线。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式,线路变压器组接线的优点是断路器少,接线简单,造价省,对变电所的供电负荷影响较大,其较适合用于正常二运一备的城区中心变电所。

2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少,也是投资较省的一种接线方式,根据桥形断路器的位置又可分为内桥和外桥两种接线,由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线,若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。

电气主接线形式分类及其优缺点

电气主接线形式分类及其优缺点

电气主接线形式分类及其优缺点电气主接线可分为有汇流母线和无汇流母线两种类型。

选择主接线类型时,应根据变电所在系统中的地位、进出线回路数、设备特点、负荷性质等条件进行。

一、单母线接线1、单母线接线所有电源进线和出线都连接在同一组公共母线上。

单母线接线既可以保证电源并列工作,又能使任一条出线都可以从任一电源获电,每条回路中都装有隔离开关和断路器。

1)优点(1)接线简单清晰、设备少、投资小、运行操作方便、便于扩建和采用成套配电装置;(2)隔离开关仅在检修电气设备时做隔离电源用,不作为倒闸操作设备,从而避免因隔离开关进行大量倒闸操作而引起起的误操作事故。

2)缺点(1)母线或母线隔离开关检修时,连接在母线上的所有回路都需要停止工作;(2)母线、母线隔离开关发生短路故障或断路器靠母线侧绝缘套管损坏时,所有断路器都将自动断开,造成全部停电;(3)检修任一电源或出线断路器时,该回路必须停电。

3)适用范围单母线接线供电的灵活性和可靠性都较差,故适用于小容量的发电厂或变电所,及对供电可靠性要求不高二、三级负荷。

6~10kV出线数≤ 5回;35kV出线数≤3回;110kV出线数≤ 2回。

2、单母线分段接线出线回路数增多时,可用断路器将母线分段,成为单母线分段接线。

1)优点(1)用断路器把母线分段后,对重要用户可以从不同段引出两个回路,有两个电源供电,提高了供电的灵活性;(2)当一段母线发生故障,分段断路器自动将故障段切除,保证正常段母线不间断供电和重要用户不停电,提高了供电的可靠性。

2)缺点(1)当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电;(2)任一出线断路器检修时,该回路必须停止工作;(3)当出线为双回路时,常使架空线路出现交叉跨越;(4)扩建时需向两个方向扩建。

3)适用范围单母线分段接线虽然比单母线接线提高了供电的可靠性和灵活性,但当电源容量较大和出线数目较多时,尤其单回路供电的用户较多时,缺点更加突出。

电气主接线的基本形式及优缺点

电气主接线的基本形式及优缺点

电气主接线的基本形式及优缺点Last revision on 21 December 2020第四章电气主接线第2节单母线接线主接线的基本形式,就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类:有汇流母线的接线形式;无汇流母线的接线形式。

变电所电气主接线的基本环节是电源(变压器)、母线和出线(馈线)。

各个变电所的出线回路数和电源数不同,且每路馈线所传输的功率也不一样。

在进出线数较多时(一般超过4回),为便于电能的汇集和分配,采用母线作为中间环节,可使接线简单清晰,运行方便,有利于安装和扩建。

但有母线后,配电装置占地面积较大,使用断路器等设备增多。

无汇流母线的接线使用开关电器较少,占地面积小,但只适于进出线回路少,不再扩建和发展的变电所。

有汇流母线的接线形式主要有:单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线,每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路,母线即可以保证电源并列工作,又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关,靠近母线侧的隔离开关称作母线隔离开关,靠近线路侧的称为线路隔离开关(在实际变电所中,通常把靠近电源侧的隔离开关称为甲刀闸,把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置,可以开断或闭合负荷电流和开断短路电流,用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置,其开合电流能力极低,只能用作设备停运后退出工作时断开电路,保证与带电部分隔离,起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关,以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器,在运行操作时,必须严格遵守下列操作顺序:如对馈线L1送电时,须先合上隔离开关QS1和QS2,再投入断路器QF2;如欲停止对其供电,须先断开QF2,然后再断开QS3和QS2。

电气主接线的基本形式及优缺点

电气主接线的基本形式及优缺点

电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。

它具有多种基本形式,每种形式都有其各自的优缺点。

下面将主要介绍四种常见的电气主接线形式:单线串接、单线双返串接、单线环接和双线环接。

1.单线串接:单线串接是指将电气设备依次连接在一条电缆或导线上的方式。

其主要特点是连接简单,占用空间较小,安装和维护成本较低。

但由于只有一条线路,如果有一段出现故障,整个线路都会中断,造成供电中断的风险较大。

2.单线双返串接:单线双返串接是指将电气设备分别通过两条线路与配电柜相连,形成两条平行的回路。

其优点是具有冗余性,即一条线路出现故障时,可以通过另一条线路正常供电,保证供电的可靠性。

缺点是需要更多的线缆和工程投资。

3.单线环接:单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。

其主要优点是可以实现电气设备的双向供电,减少线路的长度和电阻,提高供电的稳定性和可靠性。

但对于大规模电气设备的环接,其功率损耗较大,容易产生电能负荷不平衡的问题。

4.双线环接:双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。

它综合了单线环接和单线双返串接的优点,既具有可靠的冗余性,又具有电能负荷均衡的特点。

双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能,但需要更多的线缆和更大的投资。

总结来说,电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。

不同形式的主接线具有各自的优缺点,根据具体的电气设备和供电要求来选择适合的形式,以提高电气系统的供电可靠性和稳定性。

电气主接线各种连接方式优缺点与实际应用_袁文进

电气主接线各种连接方式优缺点与实际应用_袁文进

电气主接线各种连接方式优缺点与实际应用袁文进(四川华能嘉陵江水电有限责任公司,四川南充637000)摘 要:结合自身工作经验,通过大量文献资料分析了电气主接线各种连接方式优缺点,总结了电气主接线8种接线方式的设计要求和应用原则,并通过案例进行了论证。

关键词:电气主接线;连接方式;优缺点;分析;实际;应用 电气主接线主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。

它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图。

在绘制主接线全图时,将互感器、避雷器、电容器、中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。

1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定。

它的接线方式能反映正常和事故情况下的供送电情况。

电气主接线又称电气一次接线图。

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电。

在扩建时应能很方便的从初期建设到最终接线。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式。

电气主接线分类

电气主接线分类

有汇流母线的接线形式又分为单母接线,双母接线,一台半断路器接 线,1 台断路器接线,变压器母线组接线。 1、单母接线其优点:简单清晰,设备少、投资小、运行操作方便, 且便于扩建等优点。其缺点:可靠性和灵活性较差,当母线或母线隔离开关 故障或检修时,必须要断开它所接的电源与之相连接的所有电力装置,在整 个检修期间均需停止工作。可以以下方法来弥补单母线接线的不足: 1)母线分段:断路器分段;隔离开关分段。 2)加设旁路母线。 2、双母线接线:其优点为:供电可靠、调度灵活、扩建方便,其缺 点是:设备多,配电装置复杂,投资大。 3、一台半断路器接线,就是每两个回路用三台断路器接在两组母线 上,即每一回路经一台断路器接至一组母线,两条回路间设一台联络断路 器,形成一串,故称为一台半断路器接线,又称二分之三接线。
4、1 台断路器接线,就是一个串有四台断路器,接三回进出线回 路,与一台半断路器接线相比,投资节省,但可靠性低,布置复杂,并且要 在一个串的三个回路中,电源与负荷容量要相匹配。 5、变压器母线组接线:各出线回路由两台断路器分别接在两组母 线,变压器直接通过隔离开关接到母线上,组成变压器母线组接线。 二、无汇流母线 无汇流母线的电气主接线,常见有以下几种基本形式:单元接线;桥 形接线;角形接线。 1、单元接线 就是电机与变压器直接连接成一个单元,组成发电机——变压器组, 称为单元接线。其优点是接线简单,开关设备少,操作简便。为了减少变压 器台数和高压侧断路器数目,同时可以节省配电装置占地面积,可以采用扩 大单元接线。
电气主、变压器、断路器、隔离开关、互感器等高压电 气设备,以及将它们连接在一起的高压电缆和母线,按照其功能要求组成的 主回路称为电气一次系统,又叫做电气主接线。 在选择电气主接线时,需要根据变电站在电网中的地位、进出线回路 数、电压等级、负荷性质等条件,满足供电可靠性、调度灵活性、经济性等 方面的要求。 电气主接线分类 一、有汇流母线的接线形式

各种接线方式的优缺点

各种接线方式的优缺点

单母线接线优点:接线简单,清晰,设备少,操作方便,便于扩建和采用成套配电装置。

缺点:可靠性差,母线或母线隔离开关检修或故障时,所有回路都要停止工作,也就是要造成全厂或全站长期停电,调度不方便,电能只能并列运行,并且线路侧发生短路时,有较大的短路电流。

2.1双母线接线优点:有两组母线,可以互为备用,运行可靠性和灵活性高,调度灵方便、便于扩建,可以向母线左右任意一个方向顺延扩建,检修任一母线时,隔离开关仅仅使本回路断开。

缺点:造价高,因为增加了一组母线及其隔离开关,增加了配电装置构架及占地面积;当母线故障或检修时,隔离开关作倒换操作电器,容易误操作,但可以装断路器的连锁装置加以克服。

单元接线(1)优点:单元接线简单,开关设备少,操作简单以及因不设发电机电压级母线,而在发电机和变压器之间采用封闭母线,使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时,有所减小。

(2)缺点:存在如下技术问题:1)当主变压器或厂总变压器发生故障时,除了跳主变压器高压侧出口断路器外,还需跳发电机磁场开关。

2)发电机定子绕组本身故障时,若变压器高压侧断路器失灵拒跳,则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸;若因通道原因远方跳闸信号失效,则只能由对侧后备保护来切除故障,这样故障切除时间大大延长,会造成发电机、主变压器严重损坏。

单母线分段接线(1)优点:1)供电可靠性和灵活性相对于单母线接线高,操作简单,接线方便,便于检修,投资较小,对重要用户可以从不同段引出两回馈电线路,由两个电源供电。

2)当一段母线发生故障分段断路器自动将故障段切除,保证正常断母线不间断供电和不致使重要用户停电。

(2)缺点:1)当任一段母线发生故障时,将造成两段母线同时停电,在判断故障后,拉开分段隔离开关,完好段即可恢复供电,这期间将造成完好段的短时停电。

2)扩建时有两个方向均衡扩建桥形接线1)优点:当输电线路较长,故障机会较多,而变压器又不需要经常切换时,采用内桥接线方便,正常运行时桥断路器处于闭合状态。

§3.2 常用电气主接线方式和特点

§3.2 常用电气主接线方式和特点

缺点:供电可靠性不高,排除短路故障时间较长。一般只 能用于三级负荷。
返回

§3.2.5 10KV/0.4KV变电站的电气主接线 1、只装有一台主变压器的小型变电站主接线图 (4)变压器容量在1000kvA及以下的变电站
接线方式: P53 图3.8 。
优点:隔离开关可作为变压器、断路器检修时的隔离电源 用,停电、送电操作简单灵活。
返回
§3.2.5 10KV/0.4KV变电站的电气主接线
小结:掌握常用电气的主接线方式及特点。
返回
§3.2 常用电气主接线方式和特点
§3.2.1 单母线接线 §3.2.2 单母线分段接线 §3.2.3 双母线接线 §3.2.4 桥式接线
§3.2.5 10KV/0.4KV变电站的电气主接线
小结
§3.2 常用电气主接线方式和特点 §3.2.1 单母线接线 1、定义:P50图3.3(a) 2、 优点:接线简单、清晰。使用的电气设备少,投资少。
§3.2.5 10KV/0.4KV变电站的电气主接线 1、只装有一台主变压器的小型变电站主接线图 (1)变压器容量在630kvA及以下的户外变电站P53 图3.6 特点:跌落式熔断器QFU,在检修变压器时起隔离开关作 用,变压器发生故障时起保护作用。 低压侧必须安装带负荷操作的低压断路器。 优点:接线简单,经济。 缺点:供电可靠性不高,会发生带负荷拉闸的严重事故。 一般只能用于三级负荷。
优点:高压熔断器能在变压器故障时切断电源。 缺点:供电可靠性不高,排除短路故障时间较长。一般只 能用于三级负荷。
返回
§3.2.5 10KV/0.4KV变电站的电气主接线 1、只装有一台主变压器的小型变电站主接线图 (3)变压器容量在560--1000kvA的变电站

常用的四大电线接线方式优缺点分析

常用的四大电线接线方式优缺点分析

常用的四大电线接线方式优缺点分析
现如今,电线接线对于大家都不陌生,在日常生活中我们也会亲自动手来完成接线,于是有人有着这样的疑问:常用的电线接线方式有哪些?下文就问大家详细介绍一下。

常用的四大电线接线方式优缺点分析
1、绝缘胶布接线
用绝缘胶布这样的方式是非常简单的,也是最普遍的一种方式。

先用手工接线的方式将电线接好,然后再用绝缘胶布缠紧。

缺点:绝缘胶布时间久了就会松散且老化(恶劣天气或者潮湿环境中不建议使用这种方式),需要定期检查和用绝缘胶布缠紧,比较浪费时间。

2、塑料压线帽
塑料压线帽要比使用绝缘胶布接线好用一些,只需要把电线塞进压线帽,再用压线钳夹紧就可以了。

弊端:用压线钳的时候不容易夹紧,会存在松动。

3、螺旋压线帽
螺旋压线帽是塑料压线帽的升级,多了一个螺纹的存在,在一定程度上可防止松动。

弊端:如果接线完成后,重新拧开,比较耗费人工。

4、接线端子
使用接线端子比较方便快捷,只需要剥开导线,直接进行拔插即可。

缺点:拔插式接线端子价格还是有些高的,而且不同使用场景下端子的要求是不同。

以上就是4种接线方法的介绍,各有优缺点,这里大家可以根据实际运用场景来选择接线。

接线注意事项
无论是个人,还是专业电工,在接线时都应该断电操作,保障安全是关键。

电气主接线的基本形式及优缺点

电气主接线的基本形式及优缺点

第四章电气主接线第2节单母线接线主接线的基本形式,就是主要电气设备常用的几种连接方式。

概括的讲可分为两大类:有汇流母线的接线形式;无汇流母线的接线形式。

变电所电气主接线的基本环节是电源(变压器)、母线和出线(馈线)。

各个变电所的出线回路数和电源数不同,且每路馈线所传输的功率也不一样。

在进出线数较多时(一般超过4回),为便于电能的汇集和分配,采用母线作为中间环节,可使接线简单清晰,运行方便,有利于安装和扩建。

但有母线后,配电装置占地面积较大,使用断路器等设备增多。

无汇流母线的接线使用开关电器较少,占地面积小,但只适于进出线回路少,不再扩建和发展的变电所。

有汇流母线的接线形式主要有:单母线接线和双母线接线。

一、单母线接线单母线接线的特点是整个配电装置只有一组母线,每个电源线和引出线都经过开关电器接到同一组母线上。

供电电源是变压器或高压进线回路,母线即可以保证电源并列工作,又能使任一条出线路都可以从电源1或2获得电能。

每条回路中都装有断路器和隔离开关,靠近母线侧的隔离开关称作母线隔离开关,靠近线路侧的称为线路隔离开关(在实际变电所中,通常把靠近电源侧的隔离开关称为甲刀闸,把靠近负荷侧的隔离开关称为乙刀闸。

断路器具有开合电路的专用灭弧装置,可以开断或闭合负荷电流和开断短路电流,用来作为接通或切断电路的控制电器。

隔离开关没有灭弧装置,其开合电流能力极低,只能用作设备停运后退出工作时断开电路,保证与带电部分隔离,起着隔离电压的作用。

同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关,以便检修断路器时隔离电源。

同一回路中串接的隔离开关和断路器,在运行操作时,必须严格遵守下列操作顺序:如对馈线L1送电时,须先合上隔离开关QS1和QS2,再投入断路器QF2;如欲停止对其供电,须先断开QF2,然后再断开QS3和QS2。

为了防止误操作,除严格按照操作规程实行操作票制度外,还应在隔离开关和相应的断路器之间,加装电磁闭锁、机械闭锁。

各种接线方式的优缺点

各种接线方式的优缺点

各种接线方式的优缺点第一篇:各种接线方式的优缺点单母线接线优点:接线简单,清晰,设备少,操作方便,便于扩建和采用成套配电装置。

缺点:可靠性差,母线或母线隔离开关检修或故障时,所有回路都要停止工作,也就是要造成全厂或全站长期停电,调度不方便,电能只能并列运行,并且线路侧发生短路时,有较大的短路电流。

2.1 双母线接线优点:有两组母线,可以互为备用,运行可靠性和灵活性高,调度灵方便、便于扩建,可以向母线左右任意一个方向顺延扩建,检修任一母线时,隔离开关仅仅使本回路断开。

缺点:造价高,因为增加了一组母线及其隔离开关,增加了配电装置构架及占地面积;当母线故障或检修时,隔离开关作倒换操作电器,容易误操作,但可以装断路器的连锁装置加以克服。

单元接线(1)优点:单元接线简单,开关设备少,操作简单以及因不设发电机电压级母线,而在发电机和变压器之间采用封闭母线,使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时,有所减小。

(2)缺点:存在如下技术问题:1)当主变压器或厂总变压器发生故障时,除了跳主变压器高压侧出口断路器外,还需跳发电机磁场开关。

2)发电机定子绕组本身故障时,若变压器高压侧断路器失灵拒跳,则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸;若因通道原因远方跳闸信号失效,则只能由对侧后备保护来切除故障,这样故障切除时间大大延长,会造成发电机、主变压器严重损坏。

单母线分段接线(1)优点:1)供电可靠性和灵活性相对于单母线接线高,操作简单,接线方便,便于检修,投资较小,对重要用户可以从不同段引出两回馈电线路,由两个电源供电。

2)当一段母线发生故障分段断路器自动将故障段切除,保证正常断母线不间断供电和不致使重要用户停电。

(2)缺点:1)当任一段母线发生故障时,将造成两段母线同时停电,在判断故障后,拉开分段隔离开关,完好段即可恢复供电,这期间将造成完好段的短时停电。

供电系统的主要接线方式

供电系统的主要接线方式

1、供电系统的主要接线方式,各中接线方式的优缺点是什么?①桥式接线:采用有两回电源线路受电和装设两台变压器的桥式主接线。

桥式接线分为:外桥、内桥和全桥三种。

外桥接线对变压器的切换方便,比内桥少两组隔离开关,继电保护简单,易于过渡到全桥或单母线分段的接线,且投资少,占地面积小。

缺点是倒换线路时操作不方便,变电所一侧无线路保护。

适用于进线短而倒闸次数少的变电所,或变压器采取经济运行需要经常切换的终端变电所,以及可能发展为有穿越负荷的变电所。

内桥接线一次侧可设线路保护,倒换线路操作方便,设备投资与占地面积均较全桥少。

缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。

适用于进线距离长,变压器切换少的终端变电所。

全桥接线适应性强,对线路、变压器的操作均方便,运行灵活,且易于扩展成单母线分段式的中间变电所。

缺点是设备多,投资大,变电所占地面积大。

②线路变压器组结线:其优点是简单,设备少,基建快,投资费用低,但供电设备可靠性差。

③单母线:进出线均有短路器以及与母线相连的母线隔离开关,与负电线路的线隔离开关。

一般分为单母线不分段和单母线分段两种典型结线。

a、单母线不分段:结果简单,造价低,运行不够灵活,供电可靠性差,适用于小容量用户。

b、单母线分段的可靠性和灵活性比单母线不分段有所提高。

隔断开关分段(QS分段)—适用由双回路供电,允许短时间停电的二级负荷。

短路器分段(QF分段)—适用一级负荷较多的情况,可切断负荷和故障电流,也可在继电保护下实现自动分合闸,在其中一条路线故障或需要检修时,可以将负荷转到另外一条线路,避免全部停电,但它使电源只能通过一回路供进线供电,供电功率降低,从而使更多的用户停电。

2、无限大容量供电系统和有限大容量供电系统答:所谓无限大容量供电系统是指电源内阻抗为零,在短路过程中电源端电压恒定不变,短路电流周期分量恒定不变的供电系统。

事实上,真正无限大容量供电系统是不存在的,通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。
