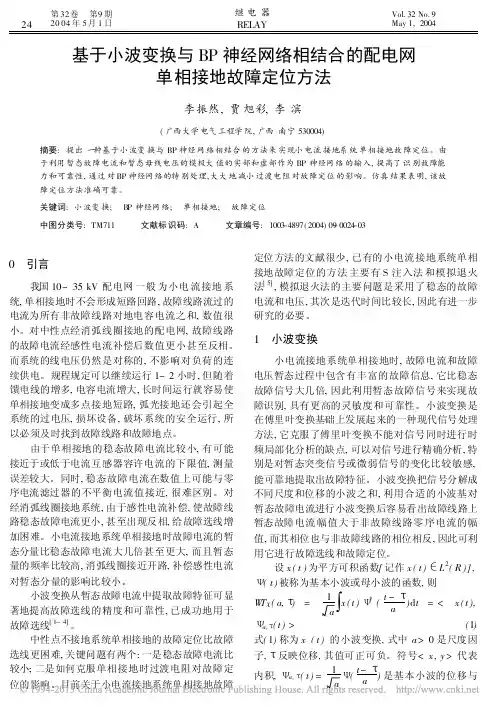

基于小波变换与BP 神经网络相结合的配电网单相接地故障定位方法李振然,贾旭彩,李滨(广西大学电气工程学院,广西南宁530004)摘要:提出一种基于小波变换与BP 神经网络相结合的方法来实现小电流接地系统单相接地故障定位。
由于利用暂态故障电流和暂态母线电压的模极大值的实部和虚部作为BP 神经网络的输入,提高了识别故障能力和可靠性,通过对BP 神经网络的特别处理,大大地减小过渡电阻对故障定位的影响。
仿真结果表明,该故障定位方法准确可靠。
关键词:小波变换; B P 神经网络; 单相接地; 故障定位中图分类号:TM711 文献标识码:A 文章编号:1003-4897(2004)09-0024-030 引言我国10~35kV 配电网一般为小电流接地系统,单相接地时不会形成短路回路,故障线路流过的电流为所有非故障线路对地电容电流之和,数值很小。
对中性点经消弧线圈接地的配电网,故障线路的故障电流经感性电流补偿后数值更小甚至反相。
而系统的线电压仍然是对称的,不影响对负荷的连续供电。
规程规定可以继续运行1~2小时,但随着馈电线的增多,电容电流增大,长时间运行就容易使单相接地变成多点接地短路,弧光接地还会引起全系统的过电压,损坏设备,破坏系统的安全运行,所以必须及时找到故障线路和故障地点。
由于单相接地的稳态故障电流比较小,有可能接近于或低于电流互感器容许电流的下限值,测量误差较大。
同时,稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近,很难区别。
对经消弧线圈接地系统,由于感性电流补偿,使故障线路稳态故障电流更小,甚至出现反相,给故障选线增加困难。
小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大,而且暂态量的频率比较高,消弧线圈接近开路,补偿感性电流对暂态分量的影响比较小。
小波变换从暂态故障电流中提取故障特征可显著地提高故障选线的精度和可靠性,已成功地用于故障选线[1~4]。
中性点不接地系统单相接地的故障定位比故障选线更困难,关键问题有两个:一是稳态故障电流比较小;二是如何克服单相接地时过渡电阻对故障定位的影响。
基于BP神经网络的故障诊断研究
基于BP神经网络的故障诊断研究故障诊断是工业生产中的重要环节，能够有效地保障生产设备的运转，减少设备的损坏和停机时间，提高工业生产效率和经济效益。
近年来，随着神经网络技术的发展和应用，基于BP神经网络的故障诊断方法受到了广泛关注和研究。
本文将从问题阐述、方法研究和应用展望三个方面来探讨基于BP神经网络的故障诊断研究。
一、问题阐述故障诊断是指在生产设备日常运作过程中，通过对设备的监测、检测和分析，及时、准确地判断设备状态，发现和分析故障根源，提出改进措施，防止和减少故障的发生和影响。
故障诊断包括多种方法和技术，如信号处理、统计分析、机器学习等。
其中，基于BP神经网络的故障诊断方法备受重视。
BP神经网络是一种基于误差逆传播算法的多层前馈网络，适合于非线性、强耦合、复杂的系统建模和预测。
在故障诊断中，BP神经网络可以通过监测信号的输入和输出，建立故障诊断模型，判断设备的健康状况和故障类型，提高故障诊断的准确性和可靠性。
然而，BP神经网络的应用也存在一些问题和挑战，如训练样本的获取和处理、网络结构的优化和选择等。
因此，基于BP神经网络的故障诊断研究面临着如何建立有效的模型、如何提高诊断准确性、如何提高网络可靠性等问题和挑战。
二、方法研究基于BP神经网络的故障诊断方法主要由三个步骤构成：数据采集与预处理、网络模型建立与训练、故障诊断与分析。
其中，数据采集与预处理是基础，网络模型建立与训练是关键，故障诊断与分析是应用。
下面将对这三个步骤进行详细介绍。
1. 数据采集与预处理数据采集是获取设备监测信号的过程，通常使用传感器和数据采集卡等设备来完成。
收集到的数据包括设备的各种信号，如电流、电压、温度、振动等。
预处理是对所采集到的数据进行滤波、降采样、归一化和特征提取等处理，目的是消除干扰和噪声、降低数据维度、提高特征有效性和区分度。
2. 网络模型建立与训练网络模型建立是指根据所采集到的数据，利用BP神经网络建立故障诊断模型。
一种电力贯通线单相接地故障测距的新方法
一
种 电力贯通 线 单相 接地 故 障 测距 的新方 法
邱 万 英
（ 华东 交 通 大 学 基 础 科学 学 院 ， 江西 南 昌 ３０ １） ３０３
摘要 ： 简析 了电力贯通线单相接 地故障时电压 电流与阻抗之 间的关 系， 出了基于 Ｍ Ｔ Ａ 提 Ａ Ｌ Ｂ仿真的新型故 障测距 法。该方 法不需新增任何硬件设备 ， 仅需使 用现有的远动 系统和相 关软件。利用远 动装置判 定故障所在 区间， Ｍ ＴＡＢ对该 区间 用 ＡＩ 进行仿真 ， 并根据仿真结果 ， 用最小二乘法拟合 出测距公式。研 究成果 已经应 用到 第一线 ， 希望在试 用中得 到检 验、 改善 。 虽然 仿 真是 针 对 南 昌至 永修 电 力贯 通 线 进行 的 ， 这 种解 决 问题 的 思路 ， 以推 广 至 所有 贯通 线 。 ‘ 但 可 关 键 词： 故障测距 ； 贯通线 ； 单相接地 ； Ａ Ｌ Ｂ仿真 ； Ｍ ＴＡ 最小二乘法
即
’
（） ４
： ｚ１ — — — — — 一 ＝— — — ■ — —
．
坠
一Ｚ ｓ
一
ｌ） （ ３ ５ Ｊ
』１
实际运 行 中 ， 够直 接测 得 的电压 电流 只有 ｌ 和 ，， 便 于测 距 ， 设法 求 出 ＺＩ 能 ， １为 应 与 １ ，ｌ ， ，的 ２
关 系表达 式 。
压 升高 ， 绝缘构成 威胁 ， 对 可能发展 成其他 形式 的严重故 障 。上 述特点 与普通 ｌ Ｖ线 路 相 同。但 与普通 ０ｋ ｌ Ｖ线路 相 比较 ， ０ｋ 贯通线 主要有 如下不 同点 ： （） 路结构 多变 。贯 通线 常常 由架 空线 与电缆交 替分段 连接 ， 成 了架空线 与 电缆 的混合 线。 １线 组
基于BP神经网络的配网故障定位分析系统[发明专利]
![基于BP神经网络的配网故障定位分析系统[发明专利]](https://img.taocdn.com/s3/m/d98398290508763230121219.png)
专利名称：基于BP神经网络的配网故障定位分析系统专利类型：发明专利
发明人：朱和平
申请号：CN202010379582.4
申请日：20200507
公开号：CN111413593A
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本发明公开了基于BP神经网络的配网故障定位分析系统，包括变电站、特频信号发生器、信号连接器、信号反馈单元，所述变电站出线端还设置有故障录波单元、数学模型单元、分析主机，其中所述特频信号发生器用于提供各种频率、波形和输出电平电信号；所述故障录波单元用于电力系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况。
本发明将会替代传统的普通故障指示定位装置系统，以此提供故障检测的灵敏度、准确性并实现故障自动定位，还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能，同时提高配网线路的智能化管理水平。
申请人：南京电博机器人技术有限公司
地址：210000 江苏省南京市浦口区高新技术开发区星火e方1栋1924
国籍：CN
代理机构：广州博士科创知识产权代理有限公司
代理人：宋佳
更多信息请下载全文后查看。
基于神经网络的电力系统故障诊断算法研究
基于神经网络的电力系统故障诊断算法研究电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于社会经济的发展至关重要。
然而，由于电力系统的复杂性和不可预测性，故障的发生是不可避免的。
因此，研究基于神经网络的电力系统故障诊断算法具有重要的实际意义。
神经网络是一种模拟人类神经元工作原理的计算模型，具有自学习、自适应、非线性映射等优势。
在电力系统故障诊断方面，神经网络可以通过学习电力系统运行过程中的数据特征，识别和判断故障类型和位置，进而实现准确的故障诊断。
首先，神经网络可以应用于电力系统故障诊断的特征提取过程。
通过对电力系统各个部件的运行数据进行监测和采集，可以获取大量的数据，如电流、电压、功率等。
神经网络可以通过学习这些数据特征，提取出与故障相关的信息。
例如，对于电力系统的线路故障，神经网络可以学习到电流波形的变化特征，进而准确识别故障类型。
其次，神经网络可以应用于电力系统故障诊断的分类过程。
电力系统中的故障类型多种多样，如线路故障、变压器故障、发电机故障等。
神经网络可以通过学习大量故障数据样本，建立故障分类模型，从而能够将故障样本准确地分为不同的类别。
通过神经网络的分类能力，可以更快速地定位故障，并采取相应的修复措施，提高电力系统的可靠性和稳定性。
另外，神经网络还可以应用于电力系统故障诊断的位置定位过程。
电力系统中的故障位置是故障诊断的关键信息之一。
神经网络可以通过学习电力系统的拓扑结构和故障数据特征，准确地确定故障的位置。
例如，对于输电线路的故障，神经网络可以学习到不同位置电流、电压的变化规律，通过分析这些规律，可以精确定位故障的位置。
此外，神经网络还可以应用于电力系统故障诊断的故障率预测过程。
通过学习电力系统历史故障数据和其他影响因素，神经网络可以建立故障率预测模型，预测未来一段时间内电力系统故障的可能性。
这对于电力系统的运行管理和维护具有重要意义，可以提前采取相应措施，预防故障的发生，减少对电力系统的影响。
输电线路单相接地故障测距算法研究
毕 业 设 计(论文)`院 系 电力工程系 专业班级 农业电气化与自动化0901班 学生姓名 指导教师 二○一三年六月 题 目 输电线路单相接地故障测距算法研究输电线路单相接地故障测距算法研究摘要输电线路是电力系统的重要组成部分，是电力系统的命脉，精确的输电线路故障测距对保证电力系统的安全稳定和经济运行有着十分重要的作用。
然而，电力系统本身是一个复杂的动态系统，基于经济因素考虑，长距离、重负荷的输电系统常常运行在临界稳定的状态下，当系统发生扰动、故障等情况时会不可避免地存在各种复杂多样的动态过程。
文章首先介绍了各种测距方法的基本原理，并将现有的各种测距方法分为行波测距、单端测距和双端测距三类，然后逐类对各种算法的理论基础和应用条件进行了分析、对比和讨论。
然后主要针对一种单回线双端电气量测距算法进行研究，相比于传统的算法该算法提出了实部相等的解决办法，再利用故障分量进行测距计算，这样一来可以消除负荷电流的影响，并且测距精度也几乎不受过渡电阻、故障类型等因素的影响。
最后通过MTLAB仿真，对全波傅氏算法和全波差分傅氏算法进行了比较，最后得出全波差分傅氏算法滤波效果更好，测距结果更精确。
而对应于不同的过渡电阻，实际测量到的故障距离相差不大，说明过渡电阻对于测距影响不大。
关键词：输电线路；故障测距方法；双端测距算法；MATLAB/simulink仿真TRANSMISSION LINE OF SINGLE-PHASE GROUNDING FAULT LOCATIONALGORITHMSAbstractAs an important elements of power system, transmission line is the lifeblood of the power system. So, precise fault location method for transmission line plays a very important role in ensuring security, stability and economic operation of power system. Yet, it is a complex and dynamic system for power system itself, and long and heavy transmission line systems are often running in the critical stable state based on some economic benefits. When some disturbances or faults occured, a variety of complex and dynamic process will inevitably exist in transmission line system.The article first introduces the basic principles of a variety of methods ranging and ranging method is divided into various existing traveling wave, single-ended and double-ended ranging ranging three categories, then the various algorithms by category theory and application conditions were analyzed, compared and discussed. Then focused on a single-loop algorithm for two-terminal electrical quantities ranging study, compared to the conventional algorithm the algorithm proposed real part equal solutions for fault component reuse distance calculations, so that the load can be eliminated currents, and the ranging precision is almost free from transition resistance, fault type and other factors.Finally, the simulation of the full-wave and full-wave Fourier algorithm differential Fourier algorithm are compared, and finally come to a full-wave Fourier algorithm differential filtering effect is better, ranging results more precise. And correspond to different transition resistance, the actual measured fault distance less, indicating that the transition resistance ranging little impact.Keywords: Transmission line; fault location method; double ended ranging algorithm; MATLAB / simulink simulation目录摘要 (I)Abstract (II)1绪论 (1)1.1故障测距定位的意义和作用 (1)1.2输电线路故障 (1)1.2.1输电线路故障类型 (1)1.2.2输电线路故障对测距装置的基本要求 (2)1.3输电线路故障测距技术的发展 (3)1.4本文主要研究内容 (4)2输电线路故障测距方法 (6)2.1阻抗法 (6)2.2行波法 (6)2.3故障分析法 (7)2.3.1利用单端电气量法测距 (8)2.3.2利用双端电气量法测距 (10)2.4智能化测距方法 (12)2.5各类测距方法的比较 (12)2.6本章小结 (13)3线路模型的建立与信号提取 (14)3.1输电线路常见数学模型 (14)3.1.1 R-L模型 (14)3.1.2 π型或T型模型 (15)3.1.3分布参数模型 (16)3.2 数字滤波算法 (17)3.2.1 全波傅氏算法 (18)3.2.2 全波差分傅氏算法 (18)3.2.3 带通滤波 (19)3.2.4 最小二乘滤波算法 (20)3.3 本章小结 (20)4单回线双端电气量故障测距算法 (22)4.1 算法原理 (22)4.2 相模变换 (24)4.3正序故障分量的提取 (25)4.4算例仿真与对比分析 (26)4.4.1 算法仿真流程 (26)4.4.2 线路模型及参数设置 (27)4.4.3 MATLAB仿真模型及参数设置 (28)4.4.4 单相接地故障情况下的仿真计算和结果分析 (28)4.5本章小结 (31)结论 (32)参考文献 (33)致谢 (35)1绪论1.1故障测距定位的意义和作用高压输电线路是电力系统的命脉它担负着传递电能的重任，同时，它又是系统中发生故障最多的地方，并且极难查找。
基于BP神经网络的煤矿配电网故障测距研究
基于BP神经网络的煤矿配电网故障测距研究【摘要】本文提出了一种基于小波分析与BP神经网络的煤矿配电网故障测距方法。
该方法首先采用小波包提取故障暂态零序电流的模极大值，并在小波基函数、分解尺度、BP 网络各参数选择等方面进行了分析，进而在BP神经网络训练的基础上，将各故障特征的模极大值输入到BP网络中进行测试，输出了故障发生的位置。
大量仿真实验表明，该方法在不同接地电阻及故障距离情况下，均能准确计算出故障发生的位置。
【关键词】神经网络；故障测距；小波包；相对误差0 引言我国矿井配电网多为6kV单侧电源供电系统，采取中性点非有效接地方式，属于小电流接地系统（NUGS）。
馈电回路选用多段短电缆径向延伸为各种井下高低压电机、电气设备、照明及各种通信、自动化装置和仪表、仪器提供电能。
由于井下工作环境恶劣，供电电缆经常发生接地、断线、短路等故障，据电力部门统计，其中单相接地故障的发生率最高。
尽管发生单相接地故障时，线电压仍然对称，暂时不影响对负荷的连续供电，但就矿井这类危险易爆场所而言，当发生单相接地故障时，应尽快跳闸断电以确保安全。
为此，必须及时对故障点进行定位、排除故障、加快恢复线路供电。
NUGS馈线的故障定位问题一直以来未得到满意的解决，这与其自身的特点有关。
由于电网变压器中性点不直接接地，造成单相接地电流无法形成小阻抗回路，故障电流主要由线路对地电容电流提供，其数值较小，且基波分量幅值故障前后变化不大，使得定位保护装置很难准确进行故障选线和定位。
考虑到井下环境条件和负荷的特殊性，矿井配电网与传统意义上的NUGS存在一定的差异：单相接地产生的暂态分量较稳态分量大得多，暂态波形畸变严重，应研究利用暂态电气量进行故障测距的可行性；馈电线路分支少、长度短，对测距精度要求高[1]。
鉴于上述原因，本文就井下配电网故障测距问题进行研究，以期提高故障测距的精度和可靠性。
1 BP网络的结构和算法BP网络结构上类似于多层感知器，是一种多层前馈神经网络，网络权值的训练算法为误差反向传播（BP）学习算法。
基于神经网络的高压输电线路单端测距方法
基于神经网络的高压输电线路单端测距方法毛元;张斌【摘要】针对单端行波故障测距第二个行波波头性质辨识问题,提出一种将小波模极大值方法和神经网络算法相结合的测距方法;采集故障波头时间差和极性等信息作为样本,利用神经网络的非线性拟合能力对样本进行训练、测试,从而建立相应的故障测距神经网络模型;将故障信息代入神经网络模型得到初步测距结果,根据初测结果和波头极性、时间差等性质的关系,对第二个行波波头进行正确辨识,从而得到优化的测距结果;经Matlab/Simulink仿真验证,该方法有较高的可靠性和精确性.【期刊名称】《计算机测量与控制》【年(卷),期】2015(023)010【总页数】4页(P3316-3318,3322)【关键词】高压输电;行波测距;单端法;神经网络【作者】毛元;张斌【作者单位】兰州交通大学自动化与电气工程学院,兰州730070;兰州交通大学自动化与电气工程学院,兰州730070【正文语种】中文【中图分类】TM773随着电力网络建设的不断加强，高压输电线路在坚强电网构建中占据越来越重要的位置。
由于高压输电线路沿途地形较为复杂，容易产生故障，需要人工修复，因此通过提高测距精度来提高检修的效率势在必行。
这样可以提高电网运行的稳定性，增加电网公司运营的经济效益。
高压输电线路故障测距的方法主要分为单端法和双端法。
双端法要借助于GPS和两端数据传输系统来实现测距，一旦一端数据采集延迟则双端测距方法失效。
单端法可以规避信息交互延迟的问题将其作为后备测距有十分重要的现实意义。
单端法的关键是对测量端第二个行波波头的正确辨识。
小波变换是目前较为常见的故障行波波头检测方法，具有非常好的时频局部特性［1］。
神经网络方法具有很强的自适应能力，对于非线性函数有很好的逼近拟合能力，鲁棒性强，BP神经网络理论上可以逼近任意的连续函数［2］。
本文通过对行波传输规律进行分析，结合小波模极大值和神经网络算法，提出一种新的测距方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于BP神经网络的电力贯通线单相接地故障测距吴先强华东交通大学电气与电子工程学院，南昌（330013）E-mail：wxq79903782@摘要：铁路10kv贯通线往往是由多段电缆和架空线组成的复杂混合线路，电气结构复杂，不能直接应用高压输电线路故障测距的成熟算法，其故障测距一直是个技术难题。
发生故障后，调度端比较容易获得线路两端稳态三相电压值和线路首端的稳态三相电流值，本文提出了使用BP神经网络拟合故障数据的新方法，能够比较全面准确的反映各种因素的影响，仿真和实际数据表明该方法具有较高的准确度。
最后用图形界面实现了测距算法，使用起来非常方便。
关键词：铁路贯通线，故障测距，工频量法，BP神经网络中图分类号：TP273 文献标识码：A0 引言铁路电力贯通线担负着为沿线重要负荷供电的重任，是保证铁路运输正常运营的关键之一。
但是由于各种因素，不可避免的会发生各种形式的故障。
根据统计结果，自闭/贯通线的短路故障有三相短路、两相短路、单相接地短路，其中近90%的故障为单相接地故障[1]。
本文主要针对单相接地故障进行研究。
目前现有的在输电线路上取得较好效果的方法很难直接应用于这种复杂线路上，事实上，目前还没有一种故障测距装置能够在现场很好地解决该类线路的故障测距问题。
故障测距问题涉及的因素众多，难以用传统的数学方法对它进行十分准确的描述，而人工智能技术善于模拟人类处理问题的一些特点，可以处理一些复杂的问题，因此很多学者研究了智能技术在故障测距中的应用[2]-[9],并且取得了一些进展。
本文首次提出利用BP神经网络拟合故障发生后的线路两端三相电压和首段三相电流稳态值的故障测距方法，对南昌至永修的电力贯通线进行了研究。
该线路全长51.866千米，由19段电缆与架空线混合连接而成，其中用到两种规格的电缆，一种规格的架空导线，结构非常复杂。
1 南昌至永修电力贯通线故障仿真根据南昌至永修电力贯通线的设计和运行参数，在假设线路三相对称的基础上，负荷采用典型负荷值，按一定比例分布在5个区间上，得到仿真电路。
为了达到比较好的拟合效果，以1km为步长选取模拟单相接地故障发生点。
同时考虑到两段线缆的接头处是故障的易发点，这里对每个接头处模拟了故障。
最终形成的训练样本故障距离向量为：[0，1，2，3，4，5，5.5300，5.7850，5.9950，6.3250，6.4200，7，8，8.7060 ， 10.2360 ，11.5510，12，12.9610，14，15，16，17.1530，17.3380，18，19，20，21，22 ，23， 24， 25，26，27，28，28.8570，29.2150，30，31，32，33，34，35，36，37，38，39，40 ，41， 41.9670 ， 42.2990，42.9090，43.4620，44，45，46，47，48，49，50，51.3820，51.8660]，单位为千米，共计61个模拟故障发生点。
对每个故障点分别设置过渡电阻为[0.001，10，20，30，40，50，100，200，1000]，单位为欧姆。
这样共计有549组故障样本数据。
故障测试样本的故障发生点选取为[0.5，10.5，20.5，30.5，40.5，50.5]，单位为千米，过渡电阻为[0.001，10，20，30，40，50，100，200，1000]，单位为欧姆。
这样共计有54组故障测试样本数据。
为了便于神经网络的处理，所有数据都做了相应的预处理，使大部分的数据处于0到1之间。
2 基于BP神经网络的故障测距算法考虑到目前的现实情况是只能获取线路首端三相电压电流幅值和线路末端三相电压幅值，这里采用这9个数据进行故障测距。
在这里，网络的输入层有9个神经元，而输出层由1个神经元构成。
中间层神经元的个数通过实验，取为30个。
网络中间层的神经元传递函数采用S型正切函数tansig，输出层神经元传递函数采用S型对数函数logsig。
这是因为函数的输出位于区间[0,1]中，正好满足网络输出的要求。
根据以上设计结构，在MATLAB中创建神经网络，并加以训练。
这里训练收敛速度很快，通过实验，训练次数取为200次。
达到学习目的的神经网络对故障样本点拟合得很好，拟合的误差见图1所示。
拟合的平均误差err_av=0.138km，最大绝对误差为max_err=0.9162 km，平均相对误差为rerr_av =0.27 %。
图1 神经网络拟合误差曲线测试故障样本进行与训练样本相同的预处理后，对网络进行测试，其故障测距误差分布如图2所示。
故障测距结果的平均误差terr_av = 0.130km，最大绝对误差为max_terr = 0.600km，平均相对误差为trerr_av =0.25 %。
故障测距的精度非常高，完全能满足工程实际的精度要求。
图2 测试样本的误差分布3 图形用户界面图形用户界面使用直观方便，利用前述故障测距算法，很容易做成相应的图形用户界面，作者在MATLAB中实现的图像用户界面如图3所示。
在该界面下，在相应的文本输入框中输入故障发生后的线路首段三相电压电流的幅值和线路末端三相电压的幅值，按下“计算”按钮就可得到相应的故障测距结果，用红色的数字显示；按下“清零”按钮，所有文本输入框和上次故障测距结果就会消失，等待用户再次输入数据；使用非常的直观和方便。
图4为实际故障位置为距电源端20.5km处发生单相接地故障时的情况。
4 小结本文利用9个电稳态气量，设计了相应的BP神经网络，经过学习大量的故障样本数据，训练后的神经网络很好的拟合了训练样本集里的故障数据，对故障测试样本也做出了相当精确的反应，实现了故障的精确测距。
为了便于使用，最后把故障测距算法用图形界面实现。
本文的研究给出了如下重要的结论：图3 故障测距的图形用户界面（1）BP神经网络的非线性拟合能力非常强，能够用来解决复杂电力贯通线的故障测距问题。
建立合适的仿真模型，获取大量的训练样本，建立合适的网络结构，采用合适的训练方法训练网络是关键的问题。
合适的仿真模型需要对现场情况深入调研，仿真数据与实际测量数据要吻合；而合适的网络结构和训练方法则要利用经验，通过实验的方法来确定。
（2）目前容易获取的线路首段三相电压电流幅值和线路末端三相电压幅值这9个稳态电气量也蕴含了足够丰富的故障位置的信息，可以用来实现足够精确的故障测距。
（3）文中方法的实际应用效果需要在实践中进一步加以检验，希望通过不断完善，能真正在实际中解决电力贯通线故障测距这个技术难题。
参考文献[1] 蔡玉梅. 10kV铁路自闭贯通线路故障测距方法研究[D]. 西南交通大学硕士学位论文,2005.[2] 毕天姝,倪以信,杨奇逊. 人工智能技术在输电网络故障诊断中的应用述评[J]. 电力系统自动化. 2000.1:11-16.[3] 毛鹏,孙雅明,张兆宁.基于神经网络原理的高压架空输电线路故障测距模型的研究[J].电力系统及其自动化学报,1999.811(8):66-72.[4] 杨家兴,束洪春,蔡武卫.基于人工神经网络的输电线路单端故障测距方法[J].云南电力技术,2000,28(4):20-21;[5] 束洪春,司大军,葛耀中,陈学允.人工神经网络应用于输电线路故障测距研究[J].电工技术学报,2000.12,16(6):61-64;[6] 毛鹏,孙雅明,张兆宁.具有冗余神经元神经网络模型系统的输电线路故障测距的研究[J].中国电机工程学报,2000.7,20(7):28-33;[7] 范春菊,张兆宁,郁惟镛.小波模糊神经网络应用于配电网输电线的故障测距[J].电网技术,2002.9,26(9):13-17;[8] 王兴国,张举,李志雷.多信息量分布式小波神经网络在电力系统故障测距中的应用[J].电力自动化设备,2005.11,25(11):51-55;[9] 刘凤霞,刘前进.基于模糊神经网络的故障测距[J]. 电力自动化设备,2006.5,26(5):32-35.Study of Single-Phase-to-ground Fault Location for 10kVRailroad Power Continuous LinesWU XianqiangSchool of Electrical Engineering , East China Jiaotong University, Nanchang (330013)AbstractRailroad power continuous lines always consists of power cables and overhead lines. We can't apply methods that successfully used in high-voltage lines directly. So fault location for railroad power continuous lines is difficult. Dispatching center can easy acquire the three-phase-voltage values from both ends of the line and the three-phase-current values in the first end of the line after fault. According to these characteristics, this paper presents BP neural network to locate position of the single-phase-to-ground fault. The result of simulation and experimental data shows that the method has a high degree of accuracy. Finally the graphical user interface that is easy to use has programmed. Keywords: Railroad Power Continuous Lines，fault location, power frequency quality, BP neural network。
