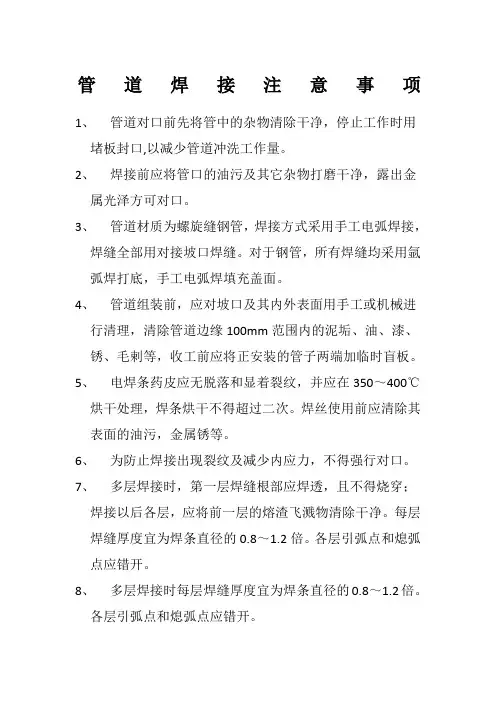

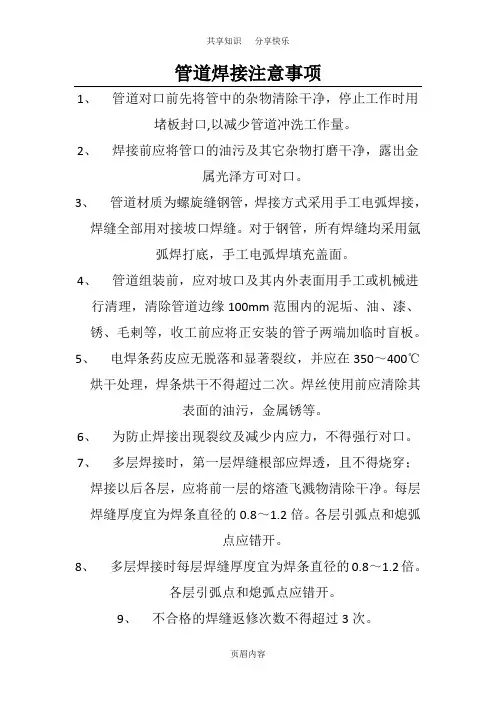

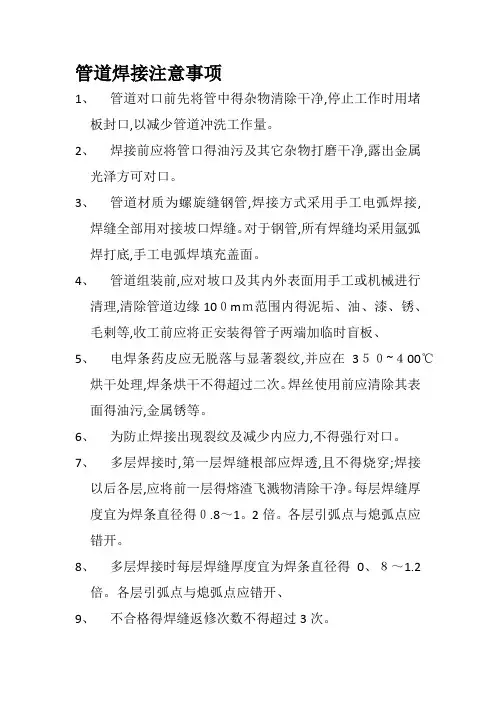

管道焊接注意事项
1、管道对口前先将管中的杂物清除干净,停止工作时用
堵板封口,以减少管道冲洗工作量。
2、焊接前应将管口的油污及其它杂物打磨干净,露出金
属光泽方可对口。
3、管道材质为螺旋缝钢管,焊接方式采用手工电弧焊接,
焊缝全部用对接坡口焊缝。对于钢管,所有焊缝均采用氩弧焊打底,手工电弧焊填充盖面。
4、管道组装前,应对坡口及其内外表面用手工或机械进
行清理,清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等,收工前应将正安装的管子两端加临时盲板。
5、电焊条药皮应无脱落和显著裂纹,并应在350～400℃
烘干处理,焊条烘干不得超过二次。焊丝使用前应清除其表面的油污,金属锈等。
6、为防止焊接出现裂纹及减少内应力,不得强行对口。
7、多层焊接时,第一层焊缝根部应焊透,且不得烧穿；焊
接以后各层,应将前一层的熔渣飞溅物清除干净。每层焊缝厚度宜为焊条直径的0.8～1.2倍。各层引弧点和熄弧点应错开。
8、多层焊接时每层焊缝厚度宜为焊条直径的0.8～1.2倍。
各层引弧点和熄弧点应错开。
9、不合格的焊缝返修次数不得超过3次。
10、相邻层间焊道的起点位置应错开20～30mm ,焊接引弧
应在坡口内进行,严禁在管壁上引弧。
11、雨天或风速超过8m/s的环境,必须采取搭防风雨棚等
有效防护措施,否则不得施焊。
12、焊缝表面质量检验应符合下列规定：
①焊缝尺寸应符合要求,焊缝表面应完整,高度不应
低于母材表面并与母材圆滑过渡。
②咬边深度应小于0.5mm且每道焊缝的咬边长度不
得大于该焊缝总长的10%。
③表面加强高度不得大于该管道壁厚的30%且小于或
等于5mm焊缝宽度应焊出坡口边缘2-3mm。
④表面凹陷深度不得大于0.5mm且每道焊缝表面凹
陷长度不得大于该焊缝总长的10%
13、压力试验：
①一次管网及二次管网应进行强度试验和严密性试验。
强度试验压力应为1.5倍设计压力,严密性试验压力应
为1.25倍设计压力,且不低于0.16MPa。
②表的满量应达到试验压力的1.5～2倍,数量不得少
于2块,安装在试验泵和试验系统末端。
③强度试验：升压到试验压力稳压10min无渗漏、无
压降后,降至设计压力,稳30min无渗漏、无压降为合
格。
④严密性实验：升压至试验压力,并趋于稳定后,并详
细检查管道、焊缝、管路附件及设备等无渗漏,固定支
架无明显的变形等。
⑤一级管网及站内稳压在1h内压降不大于0.05MPa
为合格,二级管网稳压在30min内压降不大于0.5MPa
为合格。
14、一级管网的现场安装的接头密封应进行100﹪的气密
性检验。二级管网的现场安装的接头密封应进行不少于20﹪的气密性检验。气密性检验的压力为0.02MPa, 用肥皂水仔细检查密封处,无气泡为合格。
15、什么是二级片：2级片要求不能有夹渣,裂纹,未熔。
16、有的要求拍片数量不小于20% ,是指每个焊缝都要拍,
拍的长度不小于该焊缝的20% ,不是指总焊口数抽检20%。
焊缝质量标准
1、Ⅰ、Ⅱ级焊缝必须经探伤检验,并应符合设计要求和施
工及验收规范的规定,检查焊缝探伤报告。
2、焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧
坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷,且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
3、焊缝外观：焊缝外形均匀,焊道与焊道、焊道与基本金
属之间过渡平滑,焊渣和飞溅物清除干净。
4、表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长
度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
5、咬边：（咬边：由于焊接参数选择不当,或操作工艺不
正确,沿焊趾的母材部位产生的沟槽或凹陷）Ⅰ级焊缝不允许。Ⅱ级焊缝：咬边深度≤0.05t ,且≤0.5mm ,连续长度≤100mm ,且两侧咬边总长≤10%焊缝长度。Ⅲ级焊缝：咬边深度≤0.lt ,且≤lmm。（t 为连接处较薄的板厚。）。
