交流接触器接线图图解
交流接触器简单接线图
先从简单电路开始学1）先接一个开关点动控制接接触器2）再加个自锁3)再加个停止开关一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,L2.L3出线接T1,T2.T3再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有220,380.24V的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正下就行了

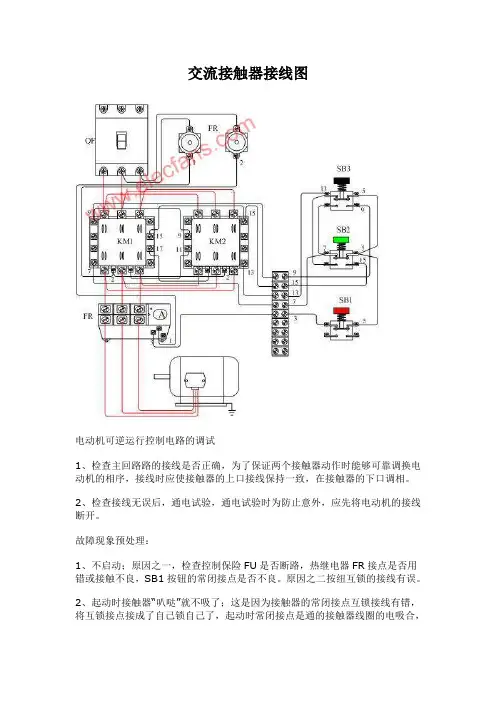

交流接触器接线图例
交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理：1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
交流接触器正反转互锁二次回路控制线路图
交流接触器正反转互锁二次回路控制线路图交流接触器正反转互锁二次回路控制线路图
一、交流接触器原理，利用了外界电源加在线圈上，产生了电磁场，加电吸合，断电后接触点就断开。
因此，外加电源的接点，是需要有线圈的两个接点。
一般在接触器的下部，并且各在一边。
而其他的几路输出和输入一般在上部，这个一看接触器就知道。
注意，外加电源的电压为220V或380V，接触点是常闭还是常开。
二、三相接触器，有八个点。
三路输入，三路输出，以及余下的两个控制点。
输入和输出是相对的。
这个接触器上一看就可以看得出来。
如果有加自锁的话，则需要多出一个输出点的端子将线接到接触器的控制点上面，就可以了。
交流接触器。
交流接触器实物接线图及说明
图片：图片：交流接触器实物接线图交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L 2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
交流接触器简单接线图
交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,出线接T1,再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13 NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有22 0,的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。
交流接触器简单接线图 (1)
交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,L2.L3出线接T1,T2. T3再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有220,380.24V的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。
交流接触器实物接线图及说明
交流接触器实物接线图及说明Prepared on 24 November 2020描述：交流接触器实物接线图图片：描述：交流接触器实物接线图图片：交流接触器实物接线图交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
三相交流接触器的连接图及工作原理
设备
交流接触器
启动开关
停止开关
继电器
L1
L2
L3
交流接触器组成结构示意图
停止开关弹簧将簧片紧紧贴在触点上
第1页/共6页
交流接触器
启动开关
停止开关
继电器
L1
L2
L3
设备
第2页/共6页
交流接触器
启动开关
停止开关
继电器
L1
L2
L3
设备运转后放开启动开关，在弹簧的反向弹力作用下开关恢复原位，继电器线圈上的电流也随之消失。但由于启动后交流接触器的辅助簧片同时也接通了继电器的辅助供电电路，保持继电器线圈的电流不消失，交流接触器仍然保持接通状态不变！
第5页/共6页
感谢您的观看。
第6页/共6页
设备第3页/共6页 Nhomakorabea交流接触器
启动开关
停止开关
继电器
L1
L2
L3
按下停止开关，其弹簧片与触点分离，继电器线圈上的电流也随之消失。交流接触器的簧片组件在弹簧反向弹力的推动下与触电分离，用电设备得不到电源停止运转！
设备
设备
第4页/共6页
交流接触器
启动开关
停止开关
继电器
L1
L2
L3
设备
设备
停止开关在弹簧反向弹力的推动下复位，弹簧片再次接通火线电路，为下一次按下启动开关启动用电设备做好准备！
三相交流接触器的连接图及工作原理
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关 停止开关
停止开关弹簧将 簧片紧紧贴在触
点上
1
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸和， 电动设备得 到电源后启
动！
2
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
L1 L2 L3
继电器
启动开关 停止开关
停止开关在弹簧 反向弹力的推动 下复位，弹簧片 再次接通火线电 路，为下一次按 下启动开关启动 用电设备做好准
备！
5
变！
3
设备
交流接触器 停止动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
按下停止开关， 其弹簧片与触点 别离，继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 别离，用电设备 得不到电源停止
运转！
4
设备
交流接触器 启动动作 示意图
交流接触器
交流接触器接线图 电机正反转的接法
交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
三相交流接触器的连接图及工作原理
继电器
启动开关 停止开关
停止开关在弹簧 反向弹力的推动 下复位，弹簧片 再次接通火线电 路，为下一次按 下启动开关启动 用电设备做好准
备！
动！
设备
交流接触器 启动动作 示意图
交流接触器
继L2
L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
变！
设备
交流接触器 停止动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
按下停止开关， 其弹簧片与触点 分离，继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 分离，用电设备 得不到电源停止
运转！
设备
交流接触器 启动动作 示意图
交流接触器
L1 L2 L3
设备
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关 停止开关
停止开关弹簧将 簧片紧紧贴在触
点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器 启动开关 停止开关
L1 L2 L3
由于按下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸和， 电动设备得 到电源后启
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器接线图图解
第一、交流接触器在电动机直接启动电路中的应用
直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。
所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。
功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。
那样安全性较差，曾发生过弧光烧人的事故。
电动机直接启动的一次电路和二次电路分别见图l和图2。
图1
图２
所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。
使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。
下面具体分析电动机直接启动电路的工作过程。
图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。
QS 的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。
FU是一次回路的保护用熔断器。
准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。
接触器触点闭合与否．则受二次电路控制。
图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。
按下SB2。
交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。
同时，接触器的辅助触点KMl-1也闭合。
它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。
习惯上将辅助触点KMl一1称做自保(持)触点。
电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)
内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。
保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。
电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。
停止指示绿灯HG和运行指示红灯HR分别受接触器的常闭(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。
电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上，它们对电动机的运行电流和电压进行。
图2中导线"丁"字形连接的地方无"·"也可。
电工图纸中一般无"·"。
其实，该处画圆点与否，都符合国标GB4
第二、电动机可逆运行控制电路
为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：
一、正向启动：
1、合上空气开关QF接通三相电源
2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：
1、合上空气开关QF接通三相电源
2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L
3、L2、L1，即反
向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用
1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮
SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
五、电动机的过载保护由热继电器FR完成。
电动机可逆运行控制接线示意图
电动机可逆运行控制电路的调试
1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；
1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
