基于SPE的PA6基永久抗静电复合材料研究

合集下载

无卤阻燃抗静电PA6/GF 复合材料的研制

无卤阻燃抗静电PA6/GF 复合材料的研制

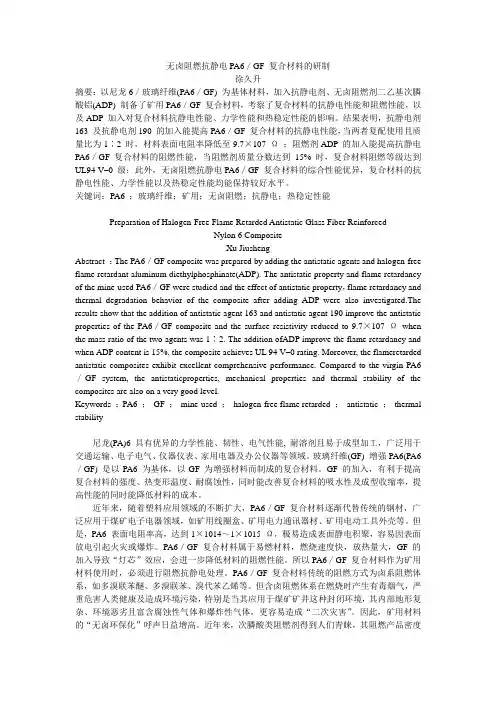

无卤阻燃抗静电PA6/GF 复合材料的研制徐久升摘要:以尼龙6/玻璃纤维(PA6/GF) 为基体材料,加入抗静电剂、无卤阻燃剂二乙基次膦酸铝(ADP) 制备了矿用PA6/GF 复合材料,考察了复合材料的抗静电性能和阻燃性能,以及ADP 加入对复合材料抗静电性能、力学性能和热稳定性能的影响。

结果表明,抗静电剂163 及抗静电剂190 的加入能提高PA6/GF 复合材料的抗静电性能,当两者复配使用且质量比为1∶2 时,材料表面电阻率降低至9.7×107 Ω;阻燃剂ADP 的加入能提高抗静电PA6/GF复合材料的阻燃性能,当阻燃剂质量分数达到15% 时,复合材料阻燃等级达到UL94 V–0 级;此外,无卤阻燃抗静电PA6/GF 复合材料的综合性能优异,复合材料的抗静电性能、力学性能以及热稳定性能均能保持较好水平。

关键词:PA6 ;玻璃纤维;矿用;无卤阻燃;抗静电;热稳定性能Preparation of Halogen-Free Flame Retarded Antistatic Glass Fiber ReinforcedNylon 6 CompositeXu JiushengAbstract :The PA6/GF composite was prepared by adding the antistatic agents and halogen-free flame retardant aluminum diethylphosphinate(ADP). The antistatic property and flame retardancy of the mine-used PA6/GF were studied and the effect of antistatic property,flame retardancy and thermal degradation behavior of the composite after adding ADP were also investigated.The results show that the addition of antistatic agent 163 and antistatic agent 190 improve the antistatic properties of the PA6/GF composite and the surface resistivity reduced to 9.7×107 Ωwhen the mass ratio of the two agents was 1∶2. The addition ofADP improve the flame retardancy and when ADP content is 15%, the composite achieves UL 94 V–0 rating. Moreover, the flameretarded antistatic composites exhibit excellent comprehensive performance. Compared to the virgin PA6/GF system, the antistaticproperties, mechanical properties and thermal stability of the composites are also on a very good level.Keywords :PA6 ;GF ;mine-used ;halogen-free flame retarded ;antistatic ;thermal stability尼龙(PA)6 具有优异的力学性能、韧性、电气性能, 耐溶剂且易于成型加工,广泛用于交通运输、电子电气、仪器仪表、家用电器及办公仪器等领域。

永久抗静电PA6_ABS材料的制备

永久抗静电PA6_ABS材料的制备
图 3示出抗静电母粒质量分数分别为 20%、 30%的 PA6 (分别标记为 PA6 - 1、PA6 - 2)及 PA6 / ABS材料 (抗静电母粒 、AB S2g2MAH 质量分数分别 为 30%、5% )的 DSC 曲线 。由图 3a可知 ,加入抗 静电母粒后 , PA6 的熔融峰温度基本未变 ,仍保持 在 228℃左右 。这是由于所采用的抗静电母粒基体 是 PA6,所以熔融峰并没有发生移动 。而加入 ABS 后 ,由于 PA6和 AB S不相容 ,因此 PA6 /AB S的 DSC 曲线出现两个特征熔融峰 ( 217. 2、228℃) ,分别对 应于 ABS、PA6 的 特 征 熔 融 峰 。这 也 说 明 尽 管 ABS2g2MAH改善了 PA6和 ABS的相容性 ,提高了材 料的综合性能 ,但 PA6 /ABS微观上仍为分相结构 , 并没有达到分子级的混合 。
条件下 ,传统型抗静电剂不断从聚合物中析出 ,直至
完全消耗 ,因而其作用效果仅在一定时间范围内有
效 [3]。
永久型抗静电剂通过混炼的方法加入到聚合物
中 ,在聚合物内部形成一个具有导电能力的渗滤网
络 ,从而导出聚合物表面及内部的静电荷 ,降低电阻
率 [ 4 ] 。与传 统型 抗静 电剂 相比 , 其抗 静电 效果 持
母粒质量分数 / % 10
20
30
40
50
表面电阻率 /Ω 1 ×1010 1 ×108 1 ×107 1 ×106 1 ×106
由表 1可以看出 ,随着抗静电母粒用量的增加 ,
PA6 /ABS材料的表面电阻率先下降然后逐渐趋于
稳定 。当抗静电母粒质量分数为 20% ~30%时 ,材
料的表面电阻率可达到 1 ×107 ~1 ×108 Ω ,具有很

抗静电pa6复合材料的性能研究

抗静电pa6复合材料的性能研究

抗静电pa6复合材料的性能研究在当今的工业生产中,由于其优异的物理性能,抗静电PA6复合材料得到了越来越多的应用,如太阳能、汽车制造、电子工业、航空航天等领域。

鉴于此,研究[[抗静电PA6]]复合材料的性能,成为当今科学界的热门话题。

本文将对抗静电PA6复合材料的性能和特性进行详细介绍,以期获得有关性能的更加完整的了解。

首先,抗静电PA6复合材料具有良好的抗绝缘性。

其抗绝缘性可以有效防止多余的电流流失,提高机械的效率。

此外,抗静电PA6复合材料还具有良好的耐热性。

它可以有效地抵抗高温,提高工作环境的可靠性。

同时,抗静电PA6复合材料还具有优异的耐候性和抗化学腐蚀性,能够有效地抵抗各种腐蚀性介质,提高工作环境的可靠性。

另外,本文还阐述了抗静电PA6复合材料的防火性能,它具有良好的抗燃性,可以有效减少防火设备的维护成本。

此外,抗静电PA6复合材料的加工性能也受到了广泛关注。

根据不同的加工工艺,抗静电PA6复合材料可以制备出具有不同性能和规格的材料。

具体而言,它可以通过注塑成型、挤出成型、模压成型等加工方式来制备出精确的产品,其加工精度高、效果佳、性能优异,为众多行业提供了更多的选择。

最后,本文还对抗静电PA6复合材料对环境造成的影响进行了讨论。

研究发现,抗静电PA6复合材料具有极佳的绝缘性,可以有效减少电磁干扰,降低噪音。

此外,它同样具有优异的耐火性能,可以抵御多种环境压力,减少环境污染。

总之,抗静电PA6复合材料是一种多功能的高性能材料,具有优异的物理性能、加工性能和耐久性能,可以被广泛应用于各种领域。

然而,在应用过程中,应当加强对抗静电PA6复合材料的环境影响的分析,减少环境污染,为社会带来更多的经济和社会效益。

综上所述,抗静电PA6复合材料具有良好的抗绝缘性、耐热性、耐候性、抗化学腐蚀性和防火性,可以满足众多行业的需求。

在生产过程中,要注意给予它充分的环境保护,从而使其可持续发展,促进社会经济的发展。

PA6弹性体OMMT复合材料的性能研究论文

PA6弹性体OMMT复合材料的性能研究论文

PA6弹性体OMMT复合材料的性能研究论文聚酰胺6(PA6)工程塑料的生产主要其集中在兴旺国家,大局部是大型石化和化工综合企业,如美国的Dupont、Ticona公司,欧洲的BASF、DSM、Radicl塑料、Honywell公司,以及日本的宇部兴产、东丽、三菱瓦斯化学公司等。

这些公司生产规模大、产品性能好、技术开发能力强,每年均有大批新牌号进入市场。

目前,国内PA6的生产能力及技术水平虽不断增长,但改性PA6的产业化程度还有所缺乏,产品种类、性能均远不能满足市场的要求,因此我国每年仍需进口大量PA6树脂及其改性品种。

因此,开发新型高性能改性PA6产品已成为当务之急。

为此,本研究将PA6、三元乙丙橡胶/三元乙丙橡胶接枝马来酸酐(EPDM/EPDM-g-MAH)弹性体和有机蒙脱土(OMMT)进展三元复合,使EPDM的韧性和蒙脱土的刚性相结合,以同时提高PA6的韧性、模量和拉伸强度,从而得到综合性能更加优良的材料,同时进一步探讨蒙脱土增强增韧理论。

OMMT,DK2,浙江丰虹粘土化工;PA6,1013B,日本宇部兴产株式会社;EPDM,4045,中国石油吉林石化公司;EPDM-g-MAH,F410,宁波能之光;二甲苯,分析纯,市售。

1.2 仪器与设备塑料注塑成型机,SZ-100/80,上海塑料机械厂;万能制样机,ZHY-W,河北承德试验机总厂;同向双螺杆挤出机,SHJ-36,南京诚盟化工机械;微机控制电子万能试验机,CMT6104,深圳市新三思材料检测;悬臂梁冲击试验机,XJU-22,承德试验机有限责任公司;扫描电子显微镜(SEM),S-530,日本日立公司;X射线衍射仪(XRD),D8 ADVANCE,德国Bruker公司。

1.3 样品制备将枯燥处理过的PA6、弹性体(EPDM/EPDM-g-MAH)、OMMT按一定比例混合后,利用双螺杆挤出机熔融共混(机筒温度205~230℃,螺杆转速90 r/min),经造粒得到PA6/弹性体/OMMT共混粒料,其中PA6/弹性体=80/20。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
P A 6 - P E G共聚物的表面 电阻率 , 当其质量分数 为 7 % 时, 复合材料表 面电阻率下降到约 1 ×1 0 Q ; 复合材料具有 良 好的热稳定性 , 起 始分解 温度在 3 8 0  ̄ ( 2 以上 , 其随c 8 H L i O2 质量分数 的增加 而降低 ; 与P A 6 - P E G共聚物相 比, 复合 材料的力学性能降低 , 但C H L i O 质量分数在 5 % 以 内时 , 复合材料 力学性 能比较稳定 。
l 8
第4 3卷 , 第 5期
2 0 1 5年 5 月






Vo 1 . 4 3. NO . 5
Ma y 2 0 1 5
E NGI NEE RI NG P LAS TI CS AP PL I CATI ON
d o i : l O . 3 9 6 9  ̄ . i s s n . 1 0 0 1 — 3 5 3 9 . 2 0 1 5 . 0 5 . 0 0 4

基于 S P E的 P A6基 永 久抗 静 电复合 材 料 研 究
杨 崇岭 , 陈根根 2 , 游革新 , 关丽涛
( 1 . 广东轻工职业技术学 院轻化工程系, 广州 5 1 0 3 0 0; 2 . 华南理工大学机械与汽车工程学院 , 广州
3 . 华南农业大学材料与能源学院, 广州 5 1 0 6 4 2 )
5 1 0 6 4 0 ;
摘要: 以 己 内酰 胺 和 聚 乙二 醇 ( P E G ) 为原料 , 熔 融 缩 聚 制 备 得 到 聚 醚 酰胺 ( P A6 - P E G) 共聚 物 , 使 用双螺杆挤 出
机, 将 其与硬 脂酸锂 ( c H L i O ) 进行复合加 工得 到基于 高分子 固体电解质 的 P A6基永久抗静 电复合 材料 。使 用傅 里叶 变换 红外光谱 、 热 重分析对 复合 材料 的结构和 热性能进行 表征 , 并测试 了复合材料 的抗静 电性能和 力学性 能。 结果表 明, c 8 H 3 L i O 2中 L r主要 和共聚物 P E G软段 醚键 上 的氧 原子发 生络 合反应 , c 1 H L i O 的加入有 效降低 了
Ab s t r a c t : T a k i n g c a r p r o l a c t a m a n d p o l y e t h y l e n e g l y c o l ( P E G) a s r a w ma t e r i a l s , p o l y ( e t h e r a mi d e ) ( P A6 一 P E G ) c o p o l y me r
关键 词 : 高分子 固体 电解质 ;ቤተ መጻሕፍቲ ባይዱ抗静 电; 聚醚酰胺 ; C g H L i O
中图 分 类 号 : T Q3 2 3 . 6 文献标识码 : A 文章 编 号 : 1 0 0 1 — 3 5 3 9 ( 2 0 1 5 ) 0 5 . 0 0 1 8 . 0 5
S yn t he s i s a nd Cha r a c t e r i z a t i 0 n 0 f PA6 Ma t r i x Pe r ma ne n t An t i s t a t i e Co m po s i t e s Ba s e d on SPE
( S P E ) we r e s u c c e s s f u l l y p r e p a r e d v i a me l t b l e n d i n g w i t h P A6 - P E G c o p o l y me r a n d CI 8 H3 5 L i O2 i n t wi n — s c r e w e x t r u d e r . T h e s t r u c t u r e ,
2. Sc h o o l o f Me c h a n i c a l& Au t o mo t i v e En g i n e e r i n g,S o ut h Ch i n a Un i v e r s i t y o fT e c h n ol o g y,Gu a n g z h o u 5 1 0 6 4 0,Chi n a;
wa s s y n t h e s i z e d b y me l t — p o l y c o n d e n s a t i o n, t h e n P A6 ma t r i x p e r ma n e n t a n t i s t a t i c c o mp o s i t e s b a s e d o n s o l i d p o l y me r e l e c t r o l y t e
Ya n g C h o n g l i n g , Ch e n Ge n g e n , Yo u Ge x i n  ̄ ,Gu a n L i t a o
( 1 . L i g h t C h e mi s t r y E n g i n e e r i n g De p a mn e n t , Gu a n g d o n g I n d u s t r y T e c h n i c a l Co l l e g e , G u a n g z h o u 5 1 0 3 0 0 , C h i n a;
3 . C o l l e g e o f Ma t e r i a l s a n d E n e r g y , S o u t h C h i n a Ag r i c u l t u r a l Un i v e r s i y, t Gu a n g z h o u 5 1 0 6 4 2 , C h i n a )
相关文档
最新文档
